4642 000

1 2

3 4

5b 5c

7c7a

Inhalt: a) 1x Bohrlehre b) 1x Bitaufsatz c) 1x Stufenbohrer

d) 1x Tiefenstop e) 1x Inbusschlüssel SW 3

f) 10x Schraubenkopfabdeckungen

g) je 10x Holzschrauben, Ø 4 mm in den Längen

25, 30, 40 und 60 mm

Bitte beachten Sie folgende Tabelle zu Holzstärken

und Schraubengrössen.

Holzstärke Schraubengrösse

ab 12 mm 4 x 25 mm

ab 19 mm 4 x 30 mm

ab 27 mm 4 x 40 mm

ab 38 mm 4 x 60 mm

Wichtig: Bei vormontierten Werkstücken (z.B.: Regalböden) muss

die Schraubenlänge wie angegeben + 5 mm betragen!!!

Notwendiges Montagewerkzeug: Zwinge, Akkuschrauber

oder Bohrmaschine.

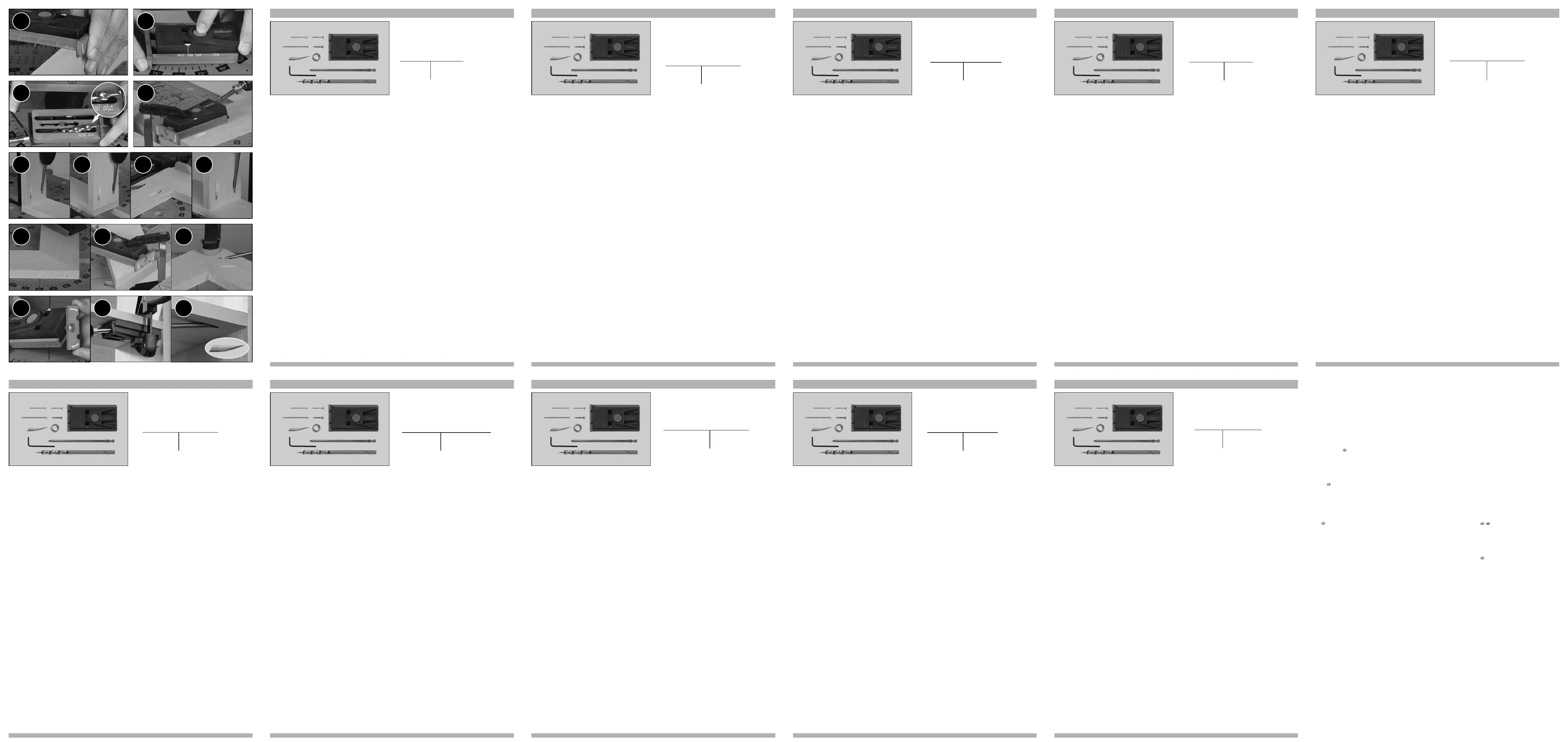

Bild 1: Holzstärke messen

Den schwenkbaren Anschlag der Bohrlehre am Werkstück anlegen

und die Holzstärke ablesen.

Bild 2: Holzstärke einstellen

Durch Drücken des Feststellknopfes wird das Bohrgehäuse entspre-

chend dem Material eingestellt, anschließend einrasten lassen.

Beispiel 1: Holzstärke = 27 mm, Gehäuse auf 27 mm einstellen

und einrasten.

Beispiel 2, (wie Abb.): Holzstärke = 21 mm, Gehäuse auf 19 mm

(in diesem Fall die nächst kleinere Stufe) einstellen und einrasten.

Bild 3: Bohrtiefe einstellen, (wie Abb.)

Bohrlehre umdrehen und den Bohrer in die rechte Bohrbuchse einstek-

ken. Den Stufenbohrer soweit einstecken, bis die größere Bohrstufe

(siehe Detail) mit dem Strich an der Skala (12/19) übereinstimmt.

In dieser Position den Tiefenstop anbringen und feststellen.

Bild 4: Bohren

Die Bohrlehre mit dem Anschlag an der Werkstückkante in gewünsch-

ter Position anlegen und mit einer Zwinge auf festem Untergrund

fixieren. Mit dem Bohrer bis zum Tiefenstop bohren.

Bild 5a - 5d:

Eckverbindungen, Flächenverbindungen, T-Verbindungen

Beim Herstellen der abgebildeten Verbindungen die Holzteile mit einer

Zwinge fixieren. Anschließend mit dem Bitaufsatz die passende

Holzschraube (siehe Tabelle oben) einschrauben.

Wichtig: Für ein einwandfreies Ergebnis beide Verbindungsteile

passgenau und fest mit einer Zwinge fixieren!

Bild 6a - 6c: Gehrungsverbindungen

Bohrtiefe einstellen (Bilder 1-3). Dann wie abgebildet die Bohrlehre

befestigen und bohren. Aus Stabilitätsgründen sollten Sie wenn mög-

lich bei Gehrungen mindestens 2 Löcher für die Verbindung bohren.

Die Verbindung passgenau fixieren und miteinander fest verschrauben.

Bild 7a - 7c: Vormontierte Werkstücke/Reparaturarbeiten

Bohrtiefe einstellen (Bilder 1-3). Anschließen den Anschlag um 180°

drehen. Nun die Bohrlehre unter dem Boden mit einer Zwingen fest-

spannen und mit dem Bitaufsatz die Holzschrauben verschrauben.

Achtung: Da nun ohne Anschlag gebohrt wird müssen die verwende-

ten Schrauben 5 mm länger sein (Breite des Anschlags). Ein andere

Möglichkeit besteht darin, die angebgebenen Schraubenlängen (laut

Tabelle) zu verwenden, dann muss der Tiefenstop jedoch um 5 mm

nach hinten versetzt werden um die Breite des Anschlags wieder auszu-

gleichen!

Tipp: Nach Fertigstellung der Verbindungen können Sie

die Schraubenkopfabdeckungen einpassen und verleimen.

Zu Ihrer Sicherheit

Beachten Sie unbedingt die Sicherheitsvorschriften der Hersteller Ihrer

Antriebsmaschinen. Diese Geräte müssen den VDE-Richtlinien entsprechen.

Geräte ab dem Baujahr 1995 müssen ein CE-Zeichen haben.

Ziehen Sie grundsätzlich den Netzstecker vor dem Wechsel von

Geräten, vor dem Wechsel von Werkstücken, vor Wartungsarbeiten,

bei Nichtbenutzung.

Prüfen Sie vor Arbeitsbeginn die Funktionsfähigkeit der Geräte und

Werkzeuge. Arbeiten Sie nie mit beschädigtem oder stumpfem

Werkzeug.

Prüfen Sie immer vor Arbeitsbeginn die richtige Montage

der verwendeten Geräte (z.B. Schraubverbindungen).

Spannen Sie das zu bearbeitende Teil fest.

Achten Sie darauf, dass Sie selbst und die verwendeten Geräte immer

einen sicheren Stand haben.

Beachten Sie bei den verwendeten Geräten und Werkzeugen die auf

dem Produkt, der Verpackung oder in der Bedienungsanleitung

angegebenen Daten über Min.-/Max.-Drehzahl und Drehrichtung.

Benutzen Sie Werkzeuge nur für ihren eigentlichen

Bestimmungszweck.

Entfernen Sie nie vorhandene Schutzvorrichtungen.

Sorgen Sie dafür, dass Ihre Kleidung anliegt (insbesondere Ärmel)

und schützen Sie Ihre Haare.

Schützen Sie Ihr Gehör bei Arbeiten, die großen Lärm verursachen.

Tragen Sie bei allen Arbeiten, bei denen Staub, Späne, Dämpfe oder

Funken entstehen, eine Schutzbrille und einen Mund-/Nasenschutz.

Greifen Sie nie in laufende Geräte.

Achten Sie darauf, dass alle elektrischen Geräte vor Nässe, Staub und

Feuchtigkeit geschützt sind.

Halten Sie Kinder von Ihrer Werkstatt fern und bewahren Sie Ihre

Geräte und Werkzeuge gesichert auf.

Lassen Sie nie Unerfahrene ohne Anleitung oder Aufsicht mit Ihren

Geräten und Werkzeugen arbeiten.

Arbeiten Sie immer planvoll und konzentriert.

Halten Sie Ihren Arbeitsbereich in Ordnung.

Verwenden Sie nur original wolfcraft

- Ersatzteile.

Garantieerklärung

Auf das erworbene wolfcraft

-Produkt gewähren wir Ihnen bei

ausschließlicher Nutzung der Geräte im Heimwerkerbereich 10 Jahre

Garantie ab Kaufdatum. Von der Garantie umfasst sind nur Schäden

am Kaufgegenstand selbst, und nur solche, die auf Material- und

Fabrikationsfehler zurückzuführen sind. Nicht von dieser Garantie

umfasst sind Mängel und Schäden, die auf unsachgemäße Bedienung

oder fehlende Wartung zurückzuführen sind. Ebenso nicht von

der Garantie umfasst sind übliche Abnutzungserscheinungen und

gebrauchsüblicher Verschleiß sowie Mängel und Schäden,

die dem Kunden bei Vertragsschluss bekannt waren.

Garantieansprüche können nur unter Vorlage der Rechnung/des

Kaufbeleges geltend gemacht werden.

Die von wolfcraft

gewährte Garantie schränkt Ihre gesetzlichen

Rechte als Verbraucher (Nacherfüllung, Rücktritt oder Minderung,

Schadens- oder Aufwendungsersatz) nicht ein.

Content: a) 1x drill gauge b) 1x bit adapter c) 1x shouldered bit

d) 1x depth stop e) 1x Allen key SW 3

f) 10x screw head caps

g) 10x wood screws each, Ø 4 mm in the lengths

25, 30, 40 and 60 mm

Please observe the following table concerning the wood thicknesses

and screw sizes.

Wood Thicknesses Screw Sizes

min. 12 mm 4 x 25 mm

min. 19 mm 4 x 30 mm

min. 27 mm 4 x 40 mm

min. 38 mm 4 x 60 mm

Important: with pre-assembled work pieces (e.g. shelving),

the screw lengths must be as stipulated + 5 mm!!!

Required assembly tools: clamp, cordless screwdriver

or an electric drill.

Fig. 1: Measure the wood thickness

Position the pivoted bore gauge stop against the work piece

and measure the wood thickness.

Fig. 2: Set the wood thickness

After pressing the locking button, the drill housing can be adjusted in

accordance with the material, then allow it to engage.

Example 1: wood thickness = 27 mm, set the housing to 27 mm and

allow it to engage.

Example 2, (as fig.): wood thickness = 21 mm, set the housing

to 19 mm (in this case, the next smallest stage) and allow it to engage.

Fig. 3: Set the drilling depth, (as fig.)

Turn the bore gauge over and insert the bit in the right bit bush. Insert

the shouldered bit until the larger drill stage (refer to the illustration)

corresponds with the line on the scale (12/19). Attach the depth stop in

this position and tighten it.

Fig. 4: Drill

Position the bore gauge with the stop in the required position

at the work piece edge and fixed it to a firm surface using a clamp.

With the drill, drill down to the drill stop.

Figs. 5a - 5d: Corner joints, surface joints, T-joints

When making the illustrated joints, fix the wood parts in position

with a clamp. Then screw in the appropriate wood screw using

the bit adapter (refer to the table above).

Important: In order to ensure a perfect result, fix both of the joining

parts in an exact position using the clamp!

Figs. 6a - 6c: Mitre joints

Set the drilling depth (Figs. 1-3). Then fix the drill gauge in position

as shown and drill the hole. For reasons of stability, you should where

possible, drill at least 2 holes for the mitre joint. Press the joints toget-

her so that they have an exact fit and screw them together.

Figs. 7a - 7c: Pre-assembled work pieces/repair work

Set the drilling depth (Figs. 1-3). Then turn the stop by 180°.

Now position the drill gauge under the base and tighten it firmly

using the clamp, tighten the and insert the wood screws using

the bit adapter.

Caution: As the drilling work is now carried out without a stop,

the screws used must be longer than 5 mm (width of the stop).

Another possibility is using the stipulated screw lengths (refer to

the table), however the depth stop must be pulled back by 5 mm

in order to compensate for the width of the stop!

Tip: After having formed the joints, you can insert the screw head caps

and glue them in position.

For your safety

It is essential that you observe the safety instructions issued by the

manufacturer of your drive machines. These appliances must conform

to VDE regulations. Appliances built after 1995 must have a CE certifi-

cation.

Always disconnect the power supply before changing appliances, chan-

ging work pieces, carrying out maintenance work and when not in use.

Before commencing work, check that tools and appliances are working

correctly.

Never work with damaged or blunt tools.

Before commencing work, check that the equipment is mounted cor-

rectly (e.g. screwed joints).

Firmly clamp the work piece in position.

Ensure that you and the appliances used always have a firm footing.

When using tools and appliances, adhere to the Min./Max. rotational

speed and the rotation directions stipulated on the products, packaging

or in the instruction manual.

Only use the tools for their intended purpose.

Never remove existing fitted protective devices.

Ensure that your clothes (especially sleeves) are close to your body and

protect your hair.

Protect your ears when carrying out work which produces a high level

of noise.

Wear safety goggles and mouth and nose protection when carrying out

work which produces dust, shavings, fumes or sparks.

Never reach into the equipment when it is in operation.

Ensure that all electrical appliances are protected against damp, dust

and humidity.

Keep children away from your workshop and keep all equipment and

tools in a safe place.

Never allow inexperienced persons to work with your equipment and

tools without instruction or supervision.

Always plan your work carefully and be sure to maintain concentration.

Keep your workplace neat and tidy.

Only use original wolfcraft

spare parts.

Guarantee

We provide a warranty of 10 years from the day of purchase on the

wolfcraft

product you acquired, provided it is exclusively used for DIY

purposes. The warranty only covers damage to the item purchased,

and only such damage that can be attributed to faulty material and

poor workmanship. The warranty does not cover defects and damage

that must be attributed to improper use or insufficient maintenance.

Nor does the warranty cover the usual wear and tear as well as defects

and damage, of which the customer has been aware when purchasing

the equipment.

Warranty claims can only be asserted by producing the invoice or the

till receipt.

The warranty granted by wolfcraft

does not in any way restrict your

statutory consumer rights (i.e. contract performance, withdrawal from

the contract, price reduction, claims for damages or reimbursement

of expenses).

Contenu: a) 1 gabarit de perçage b) 1 embout de vissage c) 1 foret

d) 1 bague de butée de profondeur

e) 1 clé coudée à six pans creux SW 3

f) 10 bouchons cache-vis en bois

g) 4x10 vis à bois Ø 4 mm de longueur 25, 30, 40 et 60 mm

Veuillez observer le tableau suivant des épaisseurs de bois

et des tailles des vis.

Epaisseur du bois Taille des vis à choisir

12 à 18 mm ø 4 x 25 mm

19 à 26 mm ø 4 x 30 mm

27 à 37mm ø 4 x 40 mm

38 mm et + ø 4 x 60 mm

Important: Pour les pièces pré-assemblées à réparer (par ex. étagères,

penderie), veuillez choisir des vis plus longues de 5 mm

ou reculer la bague de butée du foret de 5 mm.

Outils de montage nécessaires: Serre-joint, perceuse-visseuse.

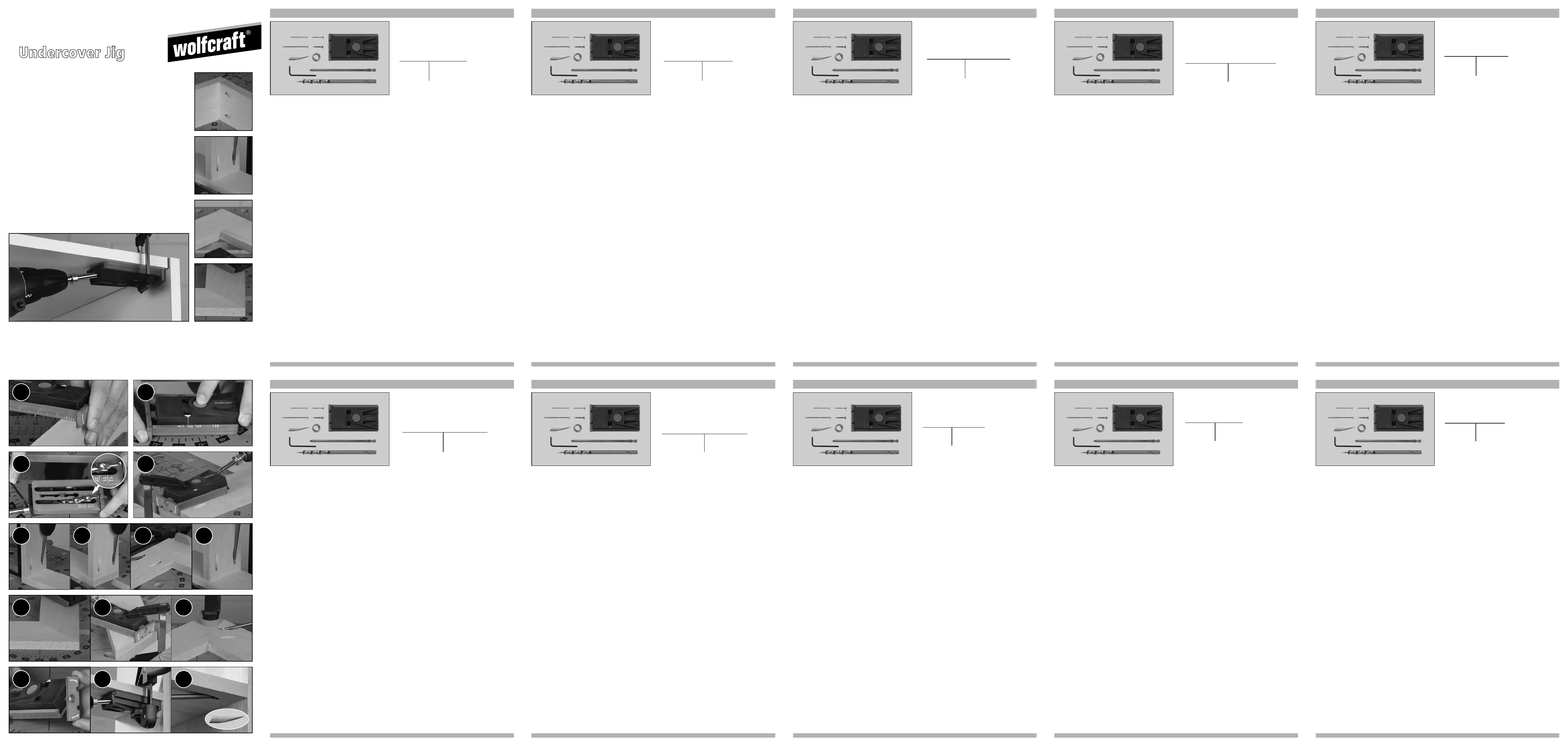

Vous reporter aux photos numérotées par étape.

1. Mesurer l’épaisseur du bois

Placer la butée amovible du gabarit de perçage sur la pièce à travailler et

relever l’épaisseur du bois à l’aide de l’échelle de graduation.

2. Régler le gabarit selon l’épaisseur du bois

Appuyer sur le bouton central et faire coulisser le boîtier sur le trait de

pré-réglage correspondant à l’épaisseur de la pièce.

Epaisseur

de la pièce 12 à 18 mm 19 à 26 mm 27 à 37 mm 38 mm et +

Position du

pré-réglage 12 mm 19 mm 27 mm 38 mm

3. Régler la bague de profondeur de perçage

Introduire la bague de butée de profondeur dans le foret. Retourner

le boîtier et faire glisser le foret dans la section cylindrique. Aligner l’extré-

mité du gros diamètre du foret situé en amont de la pointe (voir zoom en

photo 3) sur le trait de pré-réglage relevé précédemment. Attention 3

traits de réglage seulement pour la bague: 12/19 (commun), 27 et 38

mm. Plaquer la bague contre le boîtier et serrer-la avec

la clé coudée fournie dans la mallette.

4. Percer

Placer le gabarit sur la planche à percer en positionnant la butée contre

son chant. Fixer fermement le tout sur un plan de travail à l’aide

d’un serre-joint (non livré). Monter le foret sur perceuse et percer

dans le gabarit jusqu’à la butée de profondeur.

5-6: Assembler par vissage

5a-5d: Assemblages d’angle, assemblages à plat, assemblages en T

Pour effectuer les assemblages illustrés, fixer les deux pièces de bois avec

un ou deux serre-joints. Placer l’embout de vissage fourni dans votre per-

ceuse-visseuse. Sélectionner la vis adaptée à votre planche (voir tableau

de correspondance ci-contre). Visser. C’est prêt!

Important: Pour un résultat irréprochable, fixer exactement et ferme-

ment les deux parties de l’assemblage avec le serre-joint!

6a - 6c: Assemblages d’onglet (à 45°)

Attention! Pour des raisons de stabilité de l’assemblage, percer

au minimum 2 trous à chaque angle. Maintenir fermement les 2 pièces

assemblées en angle sur plan de travail à l’aide d’un serre-joint

(photo 6c) et visser.

7a - 7c: Réparer les meubles assemblés

Attention! Pour réaliser le perçage sur un meuble déjà assemblé, il faut

retourner la butée du gabarit à 180° afin de poser à plat celui-ci

contre l’angle interne (photo 7a-7b). Fixer le gabarit à l’aide d’un serre-

joint puis percer. Retirer le gabarit, placer l’embout de vissage fourni dans

votre perceuse-visseuse et sélectionner la vis adaptée à votre planche

avant de visser.

Attention: Etant donné que le perçage s’effectue ici avec la surépaisseur

de la butée, les vis utilisées doivent être plus longues de 5 mm.

Une autre possibilité est d’utiliser les longueurs de vis indiquées sur le

tableau ci-contre mais de reculer la bague de butée du foret de 5 mm.

Conseil: Une fois les assemblages effectués, vous pouvez masquer les

trous à l’aide des bouchons cache-vis en bois et les coller.

Pour votre sécurité

Respectez absolument les prescriptions de sécurité des fabricants de

vos machines électroportatives. Ces appareils doivent être conformes

aux normes de sécurité en vigueur. Les appareils fabriqués à partir

de 1995 doivent porter le sigle CE.

Veillez débrancher systématiquement la prise de secteur avant

de changer de machines, de pièce à usiner, lors de travaux d’entretien

ou en cas de non-utilisation de l’appareil.

Vérifiez le bon fonctionnement des appareils et des outils avant

de commencer le travail. N’utilisez jamais des outils détériorés

ou émoussés.

Avant de commencer le travail, veuillez toujours vérifier le montage

exact des appareils à utiliser (par exemple les visseuses).

Serrer fermement la pièce à usiner.

Veillez à la stabilité des appareils employés et à la vôtre.

Observez les données de vitesse de rotation minimum et maximum

ainsi que le sens de rotation tels qu’indiqués sur l’article, l’emballage

ou dans le mode d’emploi des appareils et outils utilisés.

Utilisez des outils seulement pour leur usage désigné.

N’enlevez jamais les dispositifs protecteurs d’origine.

Faites attention à ce que vos vêtements soient bien ajustés au corps

(en particulier les manches) et protégez vos cheveux.

Veillez à vous protéger vos oreilles lors des travaux bruyants.

Portez des lunettes et un masque buco-nasal de protection lors

des travaux entraînant des poussières, des copeaux, des vapeurs

ou des étincelles.

Ne mettez jamais la main dans une machine en marche.

Prenez garde à ce que tous les appareils électriques soient protégés

de l’humidité et de la poussière.

Interdisez aux enfants l’accès à votre atelier et conservez vos appareils

et outils dans un endroit verrouillé.

Ne laissez jamais des personnes inexpérimentées travailler avec

vos appareils et outils sans instructions ou sans surveillance.

Travaillez toujours avec organisation et concentration.

Maintenez votre lieu de travail ordonné.

Utilisez exclusivement les pièces de rechange wolfcraft

d’origine.

Garantie

Nous consentons sur le produit wolfcraft

acheté une garantie de

10 ans courant depuis la date d'achat, à condition que vous ne l'utilisiez

qu'à des fins de bricolage dans votre foyer. Ne sont couverts par

la garantie que les dégâts subis par l’appareil lui-même, et seulement

ceux imputables à un vice de matière et de fabrication. Ne sont pas

couverts par la garantie les vices et dégâts imputables à une utilisation

inexperte ou à une maintenance insuffisante. Ne sont pas non plus

couverts par la garantie les phénomènes d’usure habituels et l’usure

habituelle à l’usage ainsi que les vices et dégâts dont le client avait

connaissance au moment de conclure le contrat.

Il n'est possible de faire valoir les recours en garantie que sur

présentation de la facture/de la preuve d’achat.

La garantie consentie par wolfcraft

ne restreint pas vos droits légaux

en tant que consommateur (droits à mise en conformité, résiliation

ou minoration, dommages et intérêts ou remboursement

de la dépense).

Contenuto: a) 1x maschera per foratura b) 1x cacciavite

c) 1x punta speciale d) 1x arresto di profondità

e) 1x chiave a brugola f) 10x tappi per la testa delle viti

g) 10 viti da legno per tipo, Ø 4 mm nelle lunghezze

25, 30, 40 e 60 mm

Si prega di attenersi alle indicazioni relative allo spessore del legno ed

alle dimensioni delle viti di cui alla tabella indicata qui di seguito.

Spessore del legno dimensione della vite

da 12 mm 4 x 25 mm

da 19 mm 4 x 30 mm

da 27 mm 4 x 40 mm

da 38 mm 4 x 60 mm

Importante: in caso di elementi premontati (per es. ripiani di scafali)

la lunghezza delle viti deve essere, come su indicato,

+ 5 mm!!!

Utensili necessari per il montaggio: morsetto, avvitatore

oppure trapano.

Figura nr. 1: misurare lo spessore del legno

Appoggiare la guida graduata della maschera di foratura sul pezzo da

lavorare e rilevare lo spessore del legno.

Figura nr. 2: regolare lo spessore del legno

Premere il pulsante di fissaggio e regolare la foratura come indicato negli

esempi

Esempio nr. 1: spessore del legno = 27 mm, regolare la scatola

su 27 mm ed inserirla fino allo scatto

Esempio nr. 2, (come da figura): spessore del legno = 21 mm, regolare

su 19 mm (in questo caso il successivo livello inferiore) ed inserirla fino

allo scatto

Figura nr. 3: regolare la profondità della foratura, (come da figura)

Girare la maschera per foratura ed inserire il trapano nella bussola per

foratura destra. Introdurre la punta speciale fino a quando il livello di fora-

tura più grande (vedere dettaglio) si trova all’altezza della linea della scala

(12/19). Montare e fissare in questa posizione il blocco in profondità.

Figura nr. 4: foratura

Appoggiare nella posizione desiderata la maschera per forare con l’arre-

sto sul bordo del pezzo da lavorare e fissarla su una base solida, utilizzan-

do un morsetto. Eseguire con il trapano la foratura fino all’arresto della

profondità.

Figura nr. 5a - 5d: Collegamenti angolari, in linea ed a T

Per la realizzazione dei collegamenti illustrati nelle figure fissare le parti in

legno con un morsetto. Infine avvitare, utilizzando lo speciale cacciavite,

la vite della misura adatta (vedere tabella in alto).

Importante: per ottenere un risultato perfetto fissare in modo preciso e

molto saldo, utilizzando un morsetto, i due elementi che devono essere

uniti.

Figura nr. 6a - 6c: collegamento ad angolo retto

Regolare la profondità del foro (vedere figure 1-3), fissare, come illustrato,

la maschera per la foratura ed eseguire la foratura. Per motivi di stabilità

sarebbe utile, se possibile, eseguire almeno due fori per l’unione ad ango-

lo retto. Pressare le 2 parti, facendole combaciare perfettamente ed infine

avvitare saldamente.

Figura nr. 7a - 7c: elementi premontati / lavori di riparazione

Regolare la profondità della foratura (figura nr. 1-3). Infine ruotare l’arre-

sto di 180 ° ed, utilizzando un morsetto, serrare la maschera per la foratu-

ra sotto il fondo e fissare le viti , utilizzando il cacciavite in dotazione.

Attenzione: dato che in questo modo la foratura viene eseguita senza

arresto, le viti utilizzate devono essere più lunghe di 5 mm (larghezza del-

l’arresto). Un’altra possibilità sussiste nell’utilizzare le viti con la lunghezza

indicata (vedere la tabella), ma in questo caso occorre spostare indietro di

5 mm il blocco profondità, per compensare la larghezza dell’arresto!

Un consiglio utile: dopo aver realizzato le giunzioni è possibile adattare

ed incollare i tappi per la testa delle viti.

Avvertenze per la Vostra sicurezza

Si prega di attenersi scrupolosamente alle norme per la sicurezza,

prescritte dal Produttore delle macchine utensili in Vostro possesso.

Queste apparecchiature devono corrispondere alle direttive VDE.

Gli apparecchi costruiti a partire dall’anno 1995 devono presentare

il marchio CE.

Prima di procedere ad un cambio degli apparecchi, prima di una sostituzio-

ne dei componenti da lavorare, prima di eseguire dei lavori

di manutenzione e quando l’apparecchio non viene utilizzato,

staccare sempre la spina dalla presa elettrica.

Non lavorare mai con utensili danneggiati o consumati.

Prima di iniziare un lavoro verificare sempre il corretto montaggio delle

apparecchiature utilizzate (per es. i collegamenti a vite).

Serrare bene il pezzo da lavorare.

Assicurare, per la propria persona e per le apparecchiature utilizzate,

un posizionamento saldo e sicuro.

Per le apparecchiature e gli utensili utilizzati devono essere rispettate

le indicazioni per quanto riguarda la velocità minima e massima

e la direzione della rotazione, dati che sono indicati sul prodotto stesso,

sul suo imballo oppure nelle relative istruzioni per l’uso.

Utilizzare gli utensili esclusivamente per gli scopi previsti.

Eventuali dispositivi di protezioni presenti non dovranno essere mai

eliminati.

Gli abiti (soprattutto le maniche) devono essere ben aderenti ed occorre

prevedere una protezione per i capelli.

Durante l’esecuzione di lavori che provocano un elevato livello di sonoro,

è bene proteggere le orecchie in modo adeguato.

Durante l’esecuzione di lavori, durante i quali si produce polvere, trucioli,

vapore oppure scintille, indossare degli occhiali protettivi ed

una mascherina di protezione per naso e bocca.

Non introdurre mai le mani nelle apparecchiature rotanti.

Assicurarsi che tutti gli apparecchi elettrici vengono protetti dall’umidità,

dalla polvere e dall’acqua.

Tenere lontani i bambini dalla propria officina e conservare

le apparecchiature e gli utensili in luoghi sicuri.

Non lasciare mai lavorare persone inesperte con le proprie apparecchiature

e gli utensili senza consegnare anche le relative istruzioni per l’uso oppure

senza sorveglianza.

Eseguire sempre i lavori in modo concentrato e soltanto dopo

averli ben progettati.

Il posto di lavoro deve essere sempre ben ordinato.

Utilizzare soltanto pezzi di ricambio originali wolfcraft

Garanzia

Sul prodotto wolfcraft

acquistato vi è una garanzia di 10 anni dalla

data di acquisto in caso d’uso dei dispositivi per scopi domestici. La

garanzia comprende unicamente i danni subiti dall’oggetto di acquisto

e solo quelli che sono riconducibili ai difetti del materiale e di fabbrica-

zione. La garanzia non comprende vizi e danni riconducibili ad un uso

improprio o alla mancata manutenzione. Sono inoltre esclusi dalla

garanzia i comuni segni di logoramento e usura, nonché vizi e danni

resi note al cliente al momento della sottoscrizione del contratto.

Richieste di garanzia possono essere riconosciute solo dietro

presentazione della fattura/dello scontrino fiscale originale.

La garanzia concessa da wolfcraft

non si limita ai diritti legislativi del

consumatore (dopo l’adempimento, il recesso o la riduzione del valore,

il rimborso delle spese o il risarcimento dei danni).

Inhoud: a) 1x boormal b) 1x bitverlengstuk c) 1x getrapte boor

d) 1x dieptestop e) 1x inbussleutel SW 3

f) 10x schroefkopafdekkingen

g) steeds 10x houtschroeven Ø 4 mm in de lengtes

25, 30, 40 en 60 mm

Neem de onderstaande tabel voor houtdiktes en schroefmaat in acht.

Houtdikte Schroefmaat

vanaf 12 mm 4 x 25 mm

vanaf 19 mm 4 x 30 mm

vanaf 27 mm 4 x 40 mm

vanaf 38 mm 4 x 60 mm

Belangrijk: Bij voorgemonteerde werkstukken (bijvoorbeeld: rekbo-

dems) moet de schroeflengte de voorgeschreven lengte

+ 5 mm hebben!!!

Benodigd montagegereedschap: schroefklem, accuschroevendraaier

of boormachine.

Afbeelding 1: Houtdikte meten

De draaibare aanslag van de boormal tegen het werkstuk aanleggen en

de dikte van het hout aflezen.

Afbeelding 2: Houtdikte instellen

Door een druk op de vergrendelknop wordt het boorhuis op de juiste

wijze op het materiaal ingesteld, vervolgens laten vast klikken.

Voorbeeld 1: Houtdikte = 27 mm, huis op 27 mm instellen en laten

inklikken.

Voorbeeld 2, (zie afb.): Houtdikte = 21 mm, huis op 19 mm

(in dit geval de eerstvolgende kleinere stap) instellen en vast klikken.

Afbeelding 3: Boordiepte instellen, (zie afb.)

Boormal omdraaien en de boor in de rechtse boorbus steken.

De getrapte boor er zover insteken tot de grotere boortrap (zie detail)

met het streepje op de schaal (12/19) overeenstemt. In deze stand

de dieptestop aanbrengen en vastzetten.

Afbeelding 4: Boren

De boormal met de aanslag aan de kant van het werkstuk in

de gewenste stand leggen en met een schroefklem op een vaste onder-

grond fixeren. Met de boor tot aan de dieptestop boren.

Afbeelding 5a - 5d:

Hoekverbindingen, vlakverbindingen, T-verbindingen

Bij het maken van de afgebeelde verbindingen de houten delen met

een schroefklem fixeren. Vervolgens met het bitverlengstuk de passen-

de houtschroef (zie bovenstaande tabel) inschroeven.

Belangrijk: Voor een correct resultaat beide verbindingsdelen exact

passend en stevig met een schroefklem fixeren!

Afbeelding 6a - 6c: Verstekverbindingen

Boordiepte instellen (afbeelding 1-3). Dan zoals afgebeeld de boormal

bevestigen en boren. Om stabiliteits redenen moet u indien mogelijk bij

verstekverbindingen minstens 2 gaten voor de verbinding boren.

De verbinding exact passend fixeren en stevig aaneen schroeven.

Afbeelding 7a - 7c:

Voorgemonteerde werkstukken / reparatiewerkzaamheden

Boordiepte instellen (afbeelding 1-3). Vervolgens de aanslag 180° draai-

en. Nu de boormal onder de bodem met een schroefklem vastspannen

en met het bitverlengstuk de houtschroeven vastschroeven.

Opgepast: Omdat nu zonder aanslag geboord wordt, moeten de

gebruikte schroeven 5 mm langer zijn (breedte van de aanslag). Een

andere mogelijkheid is de schroeven van de aangegeven lengte (vol-

gens tabel) te gebruiken. De dieptestop moet dan echter 5 mm naar

achteren verplaatst worden om de breedte van de aanslag

weer te compenseren!

Tip: Nadat de verbindingen zijn gemaakt, kunt u de schroefkopafdek-

kingen monteren en vastlijmen.

Voor uw eigen veiligheid

Neem in ieder geval de veiligheidsvoorschriften van de fabrikant van

uw aandrijfmachines in acht. Deze apparaten moeten voldoen aan

de VDE-richtlijnen. Apparaten vanaf bouwjaar 1995 moeten

voorzien zijn van een CE-goedkeuringsmerk.

Trek in principe de netstekker uit voor u van apparaat wisselt, werkstuk-

ken verwisselt, voor onderhoudswerkzaamheden,

als het apparaat niet gebruikt wordt.

Voor u begint te werken, controleren of het apparaat en het gereed-

schap goed werken. Werk nooit met beschadigt of stomp gereedschap.

Voor u begint met uw werkzaamheden altijd controleren of het gebru-

ikte apparaat goed gemonteerd is (bijv. schroefverbindingen).

Span het werkstuk dat bewerkt wordt goed vast.

Let erop dat uzelf en het gebruikte apparaat altijd stevig staan.

Neem bij de apparaten en het gereedschap dat u gebruikt,

altijd de op het product, de verpakking of in de gebruiksaanwijzing ver-

melde gegevens in acht over min./max. toerental en draairichting.

Gebruik gereedschap alleen voor het doel waarvoor het geschikt is.

Gemonteerde veiligheidsvoorzieningen nooit verwijderen.

Zorg voor goed passende kleding (vooral bij de mouwen)

en bescherm uw haren.

Bescherm uw gehoor bij werkzaamheden die veel lawaai maken.

Draag bij alle werkzaamheden waarbij stof, splinters, dampen

of vonken kunnen ontstaan een veiligheidsbril en een mond/neusbe-

scherming.

Grijp nooit in lopende apparaten.

Let erop dat alle elektrische apparaten beschermd worden tegen nattig-

heid, stof en vocht.

Houd kinderen uit de buurt van uw werkplaats en berg uw apparaten

en gereedschap veilig op.

Laat nooit onervaren medewerkers zonder instructie of zonder toezicht

werken met uw apparaten en gereedschap.

Werk altijd systematisch en geconcentreerd.

Houd uw werkplek altijd netjes in orde.

Gebruik uitsluitend originele reserveonderdelen van wolfcraft

Garantie

Op het aangeschafte wolfcraft

product geven wij 10 jaar garantie

na aanschafdatum, mits het product uitsluitend voor doe-het-zelf

werkzaamheden gebruikt is. De garantie beperkt zich uitsluitend tot

de schade aan het gekochte voorwerp zelf, en alleen tot schade die het

gevolg is van materiaal- en fabricagefouten. Onder deze garantie vallen

geen gebreken en schades, die te wijten zijn aan onoordeelkundig

gebruik of achterstallig onderhoud. Normale slijtageverschijnselen en

slijtage door gebruik vallen ook niet onder de garantie, net zo min als

gebreken en schades waarvan de klant op de hoogte was toen

de overeenkomst werd gesloten.

Er kan uitsluitend een beroep worden gedaan op garantie na het

overleggen van de rekening /koopbon.

Door de garantie van wolfcraft

worden uw wettelijke rechten als con-

sument (na betaling, verbreking van de overeenkomst of vermindering,

schadevergoeding of vergoeding van de kosten) niet beperkt.

Contenido: a) 1x plantilla de taladrar b) 1x prolongador de puntas

c) 1x broca escalonada d) 1x tope de profundidad

e) 1x llave con macho hexagonal SW 3

f) 10x cubiertas para cabezas de tornillo

g) 10x tornillos para madera, Ø 4 mm en las longitudes

25, 30, 40 y 60 mm respectivamente

Se ruega observar la siguiente tabla de grosores de madera

y tamaños de tornillo.

Grosor de la madera Tamaño de los tornillos

a partir de 12 mm 4 x 25 mm

a partir de 19 mm 4 x 30 mm

a partir de 27 mm 4 x 40 mm

a partir de 38 mm 4 x 60 mm

Importante: ¡¡¡En caso de piezas de trabajo preensambladas

(por ejemplo suelos de estanterías), la longitud del tornillo

ha de ser la indicada + 5 mm!!!

Herramientas de montaje necesarias:

Mordaza, taladro a batería o a cable.

Imagen 1: Medir el grosor de la madera

Aplicar el tope giratorio de la plantilla de taladrar a la pieza de trabajo

y leer el grosor de la madera.

Imagen 2: Ajustar el grosor de la madera

Pulsando el botón de fijación se ajusta la carcasa de taladro

de acuerdo con el material. Fijar a continuación.

Ejemplo 1: Grosor de la madera = 27 mm, ajustar la carcasa

a 27 mm y fijar.

Ejemplo 2, (como en la imagen): Grosor de la madera = 21 mm, aju-

star la carcasa a 19 mm (en este caso el menor grado siguiente)

y fijar.

Imagen 3: Ajustar la profundida de taladrado,

(como en la imagen)

Volver la plantilla de taladrar e introducir la broca en el casquillo de

taladrado derecho. Introducir la broca escalonada hasta que el grado

de taladrado más grande (véase detalle) concuerde con la línea situada

en la escala (12/19). Instalar el tope de profundidad en esta posición

y fijarlo.

Imagen 4: Taladrar

Aplicar la plantilla de taladrar en la posición deseada con el tope al

borde de la pieza de trabajo y fijarla mediante una mordaza colocada

sobre una base firme. Taladrar hasta el tope de profundidad.

Imagen 5a - 5d:

Uniones angulares, uniones superficiales, uniones en T

Fijar las piezas de madera mediante una mordaza al crear las uniones

mostradas en la imagen. Atornillar a continuación el tornillo para

madera adecuado (véase la tabla arriba) con el prolongador de puntas.

Importante: ¡Para obtener un resultado óptimo es necesario fijar ade-

cuada y firmemente mediante una mordaza ambas piezas a unir!

Imagen 6a - 6c: Uniones a inglete

Ajustar la profundidad de taladrado (imágenes 1-3). Sujetar entonces

la plantilla de taladrar de la manera indicada en la imagen y taladrar.

En caso de ingletes, Ud. debería taladrar por razones de estabilidad en

lo posible un mínimo de 2 agujeros para la unión. Fijar adecuadamente

la unión y atornillarla firmemente.

Imagen 7a - 7c: Piezas de trabajo preensambladas/Reparaciones

Ajustar la profundidad de taladrado (imágenes 1-3). Girar a continuaci-

ón el tope en 180°. Fijar entonces la plantilla con una mordaza debajo

del suelo y atornillar los tornillos para madera con el prolongador de

puntas.

Atención: Ya que ahora se está taladrando sin tope, los tornillos

empleados han de ser 5 mm más largos (ancho del tope). Otra posibili-

dad sería aplicar las longitudes de tornillo indicadas en la tabla, ¡pero

desplazando el tope de profundidad unos 5 mm hacia atrás

para volver a compensar el ancho del tope!

Sugerencia: Después de haber terminado las uniones, Ud. puede pre-

sentar y encolar las cubiertas de las cabezas de tornillo.

Para su seguridad

Observe cuidadosamente las indicaciones de seguridad de los fabrican-

tes de sus máquinas motrices. Estos equipos han de ser compatibles

con las normas VDE. Los equipos fabricados a partir de 1995 han

de llevar la marca CE.

Extraiga siempre el enchufe de red antes de cambiar los equipos y las

piezas de trabajo, o cuando no esté utilizando el equipo.

Antes de empezar a trabajar, compruebe que sus equipos y herramien-

tas se encuentren en perfectas condiciones de funcionamiento.

No trabaje nunca con herramientas defectuosas o desafiladas.

Antes de empezar a trabajar, compruebe el montaje correcto de los

equipos empleados (por ejemplo las uniones roscadas).

La pieza de trabajo debe fijarse de forma firme y segura.

Asegúrese de que Ud. mismo y los equipos empleados por Ud. se

encuentren siempre en una posición firme y segura.

Observe en los equipos y herramientas empleados los datos sobre la

velocidad máx./mín. y el sentido de giro indicados en el producto

mismo, el embalaje o las instrucciones de manejo.

Utilice las herramientas sólo para el uso previsto.

No retire nunca los dispositivos de seguridad.

Asegúrese de que su ropa se encuentra bien ajustada al cuerpo

(especialmente las mangas) y proteja su cabello.

Proteja sus oídos en caso de trabajos de mucho ruido.

Utilice gafas protectoras y una protección de boca/nariz en caso

de trabajos que desprendan polvo, virutas, vapores o chispas.

No introduzca nunca las manos en equipos en marcha.

Asegúrese de que todos los equipos eléctricos estén protegidos

de la humedad y el polvo.

No permita la entrada de niños en su taller, y conserve sus equipos

y herramientas asegurados contra el uso indebido.

No permita nunca que personas inexpertas trabajen con sus equipos

y herramientas sin estar debidamente instruidas y supervisadas.

Trabaje siempre de manera concentrada y metódica.

Mantenga ordenado su lugar de trabajo.

Utilice solamente piezas de recambio originales wolfcraft

Garantía

Por el producto wolfcraft

adquirido le concedemos 10 años de

garantía a partir de la fecha de compra en caso de uso exclusivo de las

herramientas para bricolaje. La garantía cubre tan sólo daños del

producto mismo debidos a defectos de material o fabricación.

La presente garantía no cubre defectos y daños debidos a un uso

inadecuado o un mantenimiento insuficiente. La garantía no cubre

tampoco las señales de uso y el desgaste habituales ni los defectos

y daños conocidos por el cliente al momento de la compra.

Para hacer uso de la garantía será necesario presentar la factura o el

comprobante de compra.

La garantía concedida por wolfcraft

no limita los derechos que la Ley

le otorga como consumidor (desistimiento o reducción del precio,

indemnización o reembolso de los gastos).

Conteúdo: a) 1x macho calibrador b) 1xdispositivo de bits

c) 1x broca escalonada d) 1x limite de profundidade

e) 1x chave para parafusos sextavado interno SW 3

f) 10x coberturas das cabeças de parafusos

g) cada 10x parafusos para madeira,

Ø 4 mm no comprimento 25, 30, 40 e 60 mm

Por favor observe a tabela seguinte acerca da espessura de madeira

e tamanho de parafuso.

Espessura de madeira tamanho de parafuso

a partir 12 mm 4 x 25 mm

a partir 19 mm 4 x 30 mm

a partir 27 mm 4 x 40 mm

a partir 38 mm 4 x 60 mm

Importante: Se as peças a trabalhar tiverem premontadas

(p.ex.: prateleiras de estantes) o comprimento

do parafusos tem de ter, como indicado + 5 mm!!!

Ferramenta de montagem necessária:

Grampo, aparafusadora a bateria ou furadeira.

Fig. 1: Medir a espessura da madeira

Encoste o encosto giratório do macho calibrador na peça a trabalhar

e faça a leitura da espessura.

Fig. 2: Regulação da espessura da madeira

Por carregar o botão de travamento a caixa da broca é ajustada corre-

spondente do material, a seguir deixe engatar.

Exemplo 1: Espessura = 27 mm, ajuste a caixa a 27 mm e engate.

Exemplo 2, (como fig. ): Espessura = 21 mm, ajuste caixa

a 19 mm (neste caso o próximo grau menor) e engate.

Fig. 3: Ajustar a profundidade, (como fig. )

Vire o macho calibrador e encaixe a broca na bucha direita. Encaixe

a broca escalonada até o grau de furar maior (ver pormenor) corre-

sponde com a linha na escala (12/19). Nesta posição instale

o limite de profundidade e fixe.

Fig. 4: Furar

Encoste o macho calibrador com o encosto no lado da peça a trabalhar

na posição desejada e fixe com um grampo numa base fixa.

Fure com a broca até o limite de profundidade.

Fig. 5a - 5d: Uniões angulâres, uniões superficiais, uniões T

Na construção das uniões ilustradas fixe as peças de madeira com um

grampo. A seguir aparafuse com o dispositivo de bit o parafuso para

madeira apropriado (ver tabela acima).

Importante: Para um resultado impecável fixe as duas partes de união

precisamente e firmamente com um grampo!

Fig. 6a - 6c: Uniões de meia-esquadria

Ajuste a profundidades de furar (fig. 1-3). Depois fixe o macho calibra-

dor como ilustrado e fure. Por razões de estabilidade nas uniões de

meia-esquadria deve furar, se for possível no mínimo 2 furos

na união. Fixe a união precisamente e aparafuse firmamente.

Fig. 7a - 7c: As peças a trabalhar premontadas/Trabalhos de repa-

ração

Regular a profundidade do furo (fig. 1-3). A seguir vire o encosto

por 180°. Agora aperte o macho calibrador em baixo da base com

um grampo e aparafuse com o dispositivo de bit os parafusos para

madeira.

Atenção: Porque fura-se agora sem encosto, os parafusos utilizados

devem ser 5 mm mais longos (largura do encosto). Uma outra possibili-

dade, que existe, é utilizar os comprimentos de parafusos indicados

(consoante tabela), mas neste caso o limite de profundidade tem de ser

deslocado 5 mm por trás, para compensar a largura

do encosto!

Conselho: Depois de acabar as uniões pode ajustar e colar as cobertu-

ras das cabeças de parafusos.

Pela sua segurança

Observe impreterivelmente as prescrições de segurança do fabricante

do seu mototr de propulsão. Estes aparelhos deverão obedecer

às directivas VDE. Aparelhos fabricados a partir do ano 1995 deverão

ter a marca CE.

Remova principalmente a ficha de rede antes de trocar o aparelho,

antes de trocar peças a trabalhar, antes de efectuar trabalhos de manu-

tenção, sempre que não esteja a proceder à sua utilização.

Antes de iniciar o trabalho verifique o funcionamento dos aparelhos

e das ferramentas. Nunca trabalhe com ferramentas danificadas

ou gastas.

Antes de iniciar o trabalho controle sempre, se o aparelhos,

que pretende utilizar estão correctamente montados

(p.ex. uniões roscadas).

Sempre fixe firmamente a peça a trabalhar.

Tenha sempre cuidado, que a sua própria pessoa e os aparelhos

a utilizar têm uma posição segura.

Observe sempre os dados indicados no próprio produto, na embala-

gem, ou nas instruções de serviço relativo ao número

de rotações mínimo e máximo e ao sentido da rotação.

Sempre utilize as ferramentas só para os fins, a que elas verdadeira-

mente se destinam.

Nunca remova os existentes dispositivos de protecção.

Precavenha, que o seu vestuário assente correctamente (especialmente

o que diz respeito às mangas) e proteja os seus cabelos.

Proteja os ouvidos ao efectuar trabalhos, que causam forte ruído.

Utilize óculos de protecção e um dispositivo de protecção para

boca/nariz a fazer trabalhos, dos quais resulte a produção de pó, apa-

ras e vapores.

Nunca toque aparelhos em movimento.

Preste atenção à protecção de aparelhos eléctricos contra a água,

pó e humidade.

Mantenha crianças fora do alcance da sua oficina e guarde os seus apa-

relhos e ferramentas seguramente.

Nunca deixe pessoas inexperientes trabalhar com os seus aparelhos,

sem a devida instrução prévia e fora de vigilância.

Trabalhe sempre seguindo um plano e com toda a concentração.

Mantenha o seu local de trabalho arrumado.

Só utilize peças sobressalentes de fabricação original wolfcraft

Garantia

Concedemos-lhe uma garantia de 10 anos a partir da data de compra,

para o produto wolfcraft

que adquiriu, sob condição de uso exclusivo

num âmbito privado e não profissional. A garantia só dá cobertura

a danos no próprio artigo de compra, e apenas aqueles que são

resultantes de defeitos de material e de produção. Esta garantia não

cobre defeitos ou danos resultantes de funcionamento impróprio ou

falta de manutenção devida. A garantia também não cobre efeitos de

deterioração habituais e desgaste devido ao uso, nem defeitos ou

danos dos quais o cliente estava ciente na altura da celebração

do contrato.

Os direitos decorrentes da garantia só podem ser reivindicados

mediante apresentação da factura / do recibo de compra.

A garantia fornecida pela wolfcraft

não restringe os seus direitos legais

como consumidor (após cumprimento, rescisão ou redução, indemniza-

ção ou compensação de despesas).

Indhold: a) 1x borelære b) 1x skruebit c) 1x trinbor

d) 1x dybdestop e) 1x umbraconøgle SW 3

f) 10x skruepropper g) 10x træskruer, Ø 4 mm i hver

af længderne 25, 30, 40 og 60 mm

Vær opmærksom på efterfølgende tabel mht. trætykkelser

og skruestørrelser.

Trætykkelse Skruestørrelse

fra 12 mm 4 x 25 mm

fra 19 mm 4 x 30 mm

fra 27 mm 4 x 40 mm

fra 38 mm 4 x 60 mm

Vigtigt: Ved formonterede arbejdsemner (f.eks.: hylder)

skal skruelængden være som angivet + 5 mm!!!

Nødvendigt montageværktøj: Skruetvinge, akku-skruemaskine

eller boremaskine.

Fig. 1: Måling af trætykkelse

Læg borelærens svingbare anslag mod arbejdsemnet og aflæs

træets tykkelse.

Fig. 2: Indstilling af trætykkelse

Ved at trykke på låseknappen indstilles boremaskinens hus til materia-

let, sæt derefter knappen i stilling.

Eksempel 1: Trætykkelse = 27 mm, indstil hus til 27 mm og sæt

i stilling.

Eksempel 2, (som fig.): Trætykkelse = 21 mm, indstil hus

til 19 mm (her det næstmindste trin) og sæt i stilling.

Fig. 3: Indstilling af boredybde, (som fig.)

Vend borelæren om og stik boret ned i højre borerum. Stik trinboret så

langt ned, til det større boretrin (se det detaljebillede) stemmer overens

med stregen på skalaen (12/19). Anbring dybdestoppet i denne posi-

tion og stram.

Fig. 4: Boring

Borelæren lægges med anslaget mod arbejdsemnets kant i den ønske-

de position og fikseres på fast bund med en skruetvinge.

Bor med boremaskinen indtil dybdestoppet.

Fig. 5a - 5d: Hjørneforbindelser, fladeforbindelser, T-forbindelser

Ved fremstillingen af de viste forbindelser skal træemnerne fikseres

med en skruetvinge. Derpå skrues en passende træskrue i med skruebit

(se tabel ovenfor).

Vigtigt: For at få et godt resultat skal begge forbindelsesdele fikseres

med en skruetvinge så de passer nøjagtigt.

Fig. 6a – 6c: Geringssamlinger

Indstilling af boredybde (fig. 1-3). Fastgør borelæren som vist og bor.

Af stabilitetsmæssige årsager bør der ved geringer om muligt bores

mindst 2 huller til samlingen. Fikser samlingen nøjagtigt og skru den

godt sammen.

Fig. 7a – 7c: Formonterede arbejdsemner/reparationsarbejde

Indstil boredybden (fig. 1-3). Derpå drejes anslaget 180°. Nu fastgøres

borelæren under bunden med en skruetvinge og træskruerne skrues

i med skruebit.

OBS: Da der nu bores uden anslag, skal de anvendte skruer være

5 mm længere (anslagets bredde). En anden mulighed er,

at anvende de angivne skruelængder (ifølge tabel), men så skal dybde-

stoppet justeres 5 mm bagud, for at udligne anslagets

bredde igen.

Et tip: Når forbindelsen er lavet, kan skruepropperne sættes i og limes.

Til Deres sikkerhed

Producentens sikkerhedsbestemmelser for drivmaskiner skal altid

overholdes. Disse apparater skal være i overensstemmelse

med VDE-bestemmelserne. Apparater fra og med 1995 skal være

CE-mærkede.

Stikket bør altid trækkes ud før skift af redskaber, før skift af

arbejdsemner, før servicearbejde, når udstyret ikke benyttes.

Kontroller apparaternes og værktøjets funktionsevne inden arbejdet

påbegyndes. Der må aldrig arbejdes med beskadiget

eller sløvt værktøj.

Kontroller altid, før arbejdet påbegyndes, om de anvendte apparater

er monteret korrekt (f.eks. skrueforbindelser).

Spænd arbejdsemnet fast.

Sørg for, at De selv og de anvendte apparater, altid står sikkert.

Overhold de på produktet, emballagen eller i betjeningsvejledningen

angivne data for min./maks. omdrejningstal og omdrejningsretning.

Værktøjet må kun benyttes til dets oprindelige formål.

Eksisterende beskyttelsesanordninger må aldrig fjernes.

Sørg for at bære tætsiddende tøj (især ærmer) og beskyt håret.

Beskyt hørelsen under arbejde, som forårsager kraftig støj.

Bær altid beskyttelsesbriller og mund-/næsebeskyttelse under arbejde,

som forårsager støv, spåner, dampe eller gnister.

Grib aldrig ind i arbejdende apparater.

Sørg for, at alle elektriske apparater er beskyttet mod væde,

støv og fugt.

Børn må ikke opholde sig i værkstedet og apparater og værktøj skal

opbevares utilgængeligt for børn.

Uerfarne bør aldrig arbejde med apparaterne og værktøjet uden

instruktion eller opsyn.

Arbejd altid efter plan og koncentreret.

Hold orden på arbejdsstedet.

Anvend kun originale wolfcraft

-reservedele.

Garanti

På wolfcraft

-produkter ydes en garanti på 10 år fra købsdatoen,

såfremt produkterne udelukkende er beregnet til selvbyggerområdet.

Garantien omfatter skader på selve købegenstanden, hvis disse kan

føres tilbage til materiale- eller fremstillingsfejl. Mangler og skader, der

skyldes usagkyndig betjening eller manglende vedligeholdelse, er ikke

omfattet af garantien. Garantien omfatter heller ikke almindelige tegn

på slid eller brugsbetinget slitage samt mangler og skader, som kunden

kendte til, da kontrakten blev indgået.

Garantikrav kan kun gøres gældende ved fremvisning

af fakturaen / købskvitteringen.

Den af wolfcraft

ydede garanti indskrænker ikke dine lovfæstede

rettigheder som forbruger (efter opfyldelse, tilbagetræden eller

nedsættelse, skadeserstatning eller refundering).

Innehåll: a) 1x borrlinjal b) 1x Bit c) 1x borr d) 1x djupstopp

e) 1x insexnyckel NV 3 f) 10x blindpluggar

g) vardera 10x träskruv, Ø 4 mm i längder

25, 30, 40 och 60 mm

Tabell för grovlek och skruvar.

Grovlek Skruv

från 12 mm 4 x 25 mm

från 19 mm 4 x 30 mm

från 27 mm 4 x 40 mm

från 38 mm 4 x 60 mm

Viktigt: Vid förmonterade arbetsstycken (t.ex. hyllor) skall skruv

enligt tabell + 5 mm användas.

Nödvändigt monteringsverktyg: Tving, skruvdragare

eller borrmaskin.

Bild 1: Mäta grovlek

Placera borrlinjalen på arbetsstycket och läs av grovleken.

Bild 2: Ställa in grovlek

Tryck på knappen och ställ in borrhuset motsvarande arbetsmaterialets

grovlek, låt det haka i.

Exempel 1: wood thickness = 27 mm, set the housing to 27 mm

and allow it to engage.

Exempel 2, (se bild): Grovlek = 21 mm, ställ in borrhuset på 19 mm

(i detta fall ett steg lägre) och låt det haka i.

Bild 3: Ställa in borrdjup, (se bild)

Vänd borrlinjalen och stick in borren i höger borrvagga.

Stick in borren så djupt att största borrdjup (se bild) överensstämmer

med strecket på skalan (12/19). Applicera djupstoppet i detta läge

och dra åt.

Bild 4: Borra

Placera borrlinjalen i önskat läge med anslag mot arbetsstyckets

kant och dra fast med tving. Kontrollera att tvingen sitter stadigt.

Borra fram till djupstoppet.

Bild 5a - 5d:

Hörnor, Intilliggande knutar, T-knutar

Sätt ihop de olika delarna med tvingar. Skruva sedan ihop

med passande träskruv (se tabell ovan).

Viktigt: Kontrollera att delarna passar mot varandra ordentligt

och dra åt med tving.

Bild 6a - 6c: Geringshörn

Ställ in borrdjupet (bild 1-3). Placera borrlinjalen enligt bilden och

borra. Borra om möjligt två hål för hörnet, detta ger mer stabilitet.

Placera delarna mot varandra och skruva fast.

Bild 7a - 7c: Förmonterat arbetsstycke/reparationer

Ställ in borrdjupet (bild 1-3). Vänd anslaget 180°. Spänn fast borrlinja-

len under brädan med en tving och skruva fast med

passande träskruv.

Obs: När man borrar utan anslag skall skruvarna vara 5 mm längre

(anslagsbredden). Man kan även använda den skruvlängd som

tabellen anger men då ska djupstoppet justeras 5 mm bakåt.

Tips: Täck över skruvhuvudena med blindpluggarna och limma fast.

För din säkerhet

Läs noga igenom tillverkarens säkerhetsföreskrifter. Maskinerna måste

överensstämma med VDE-riktlinjer. Maskiner fr.o.m. tillverkningsår

1995 ska vara försedda med CE-tecken.

Drag alltid ut stickkontakten: före verktygsbyte, före byte

av arbetsstycke, före servicearbete, när maskinen ej är i drift.

Kontrollera att maskiner och verktyg fungerar innan du börjar arbeta.

Använd aldrig skadade eller slöa verktyg.

Kontrollera alltid att maskinerna är riktigt monterade innan du börjar

arbetet (t.ex. skruvförband).

Spänn fast arbetsstycket som ska bearbetas.

Försäkra dig alltid om att både maskinerna och du själv står stadigt.

Läsa igenom uppgifterna om minimi- och maximivarv-tal och rotations-

riktning. Dessa finns på maskinen, förpackningen

eller i bruksanvisningen.

Använd verktygen endast för avsedd användning.

Demontera eller överbrygga aldrig skyddsanordningar.

Försäkra dig om att inga klädesplagg hänger lösa (spec. ärmar)

och skydda ditt hår.

Använd hörselskydd vid bullersamma arbeten.

Använd alltid skyddsglasögon, fasta skyddshandskar och andningss-

kydd vid arbeten där damm, spån, ångor eller gnistor

kan uppstå.

Greppa aldrig inuti arbetande maskiner.

Se till att all elektrisk utrustning är skyddad mot väta, damm och fukt.

Se till att barn inte kommer i närheten av verkstaden och förvara

dina maskiner på säker plats.

Låt aldrig oerfarna personer arbeta med maskinerna utan handledning

eller uppsikt.

Arbeta alltid planmässigt och koncentrerat.

Håll alltid arbetsplatsen i ordning.

Använd endast originalreservdelar från wolfcraft

Garanti

På denna inköpta produkt från wolfcraft

lämnar vi en garanti på

10 år från köpdatum, då den uteslutande används i hobbysamman-

hang. Garantin omfattar endast skador på den inköpta varan samt

enbart sådana skador som kan härledas till material- och tillverknings-

fel. Denna garanti omfattar ej sådana fel och skador som har

förorsakats av oändamålsenlig användning eller eftersatt underhåll.

Garantin gäller inte heller i samband med vanligt slitage som uppstår

vid maskinens användning samt vid fel och skador som kunden

kände till då avtalet ingicks.

Garantikrav kan endast göras gällande vid framläggning av

fakturan/kvittot.

Den av wolfcraft

lämnade garantin begränsar inte konsumentens

rättigheter enligt lag (efter fullgörande, hävning eller värdeminskning,

skadestånd eller återbetalning).

Sisältö: a) 1x Poratulkki b) 1x terä c) 1x porraspora d) 1x syvyysrajoitin

e) 1x kuusiokoloavain SW 3 f) 10x ruuvinkantapeite

g) 10x (kutakin pituutta) puuruuvi, Ø 4 mm; pituudet:

25, 30, 40 ja 60 mm

Ota huomioon seuraava puupaksuuksien ja ruuvimittojen taulukko

Puupaksuus Ruuvimitta

≥ 12 mm 4 x 25 mm

≥ 19 mm 4 x 30 mm

≥ 27 mm 4 x 40 mm

≥ 38 mm 4 x 60 mm

Huom.: Esiasennettujen työkappaleiden tapauksessa (esim. hyllylaudat)

ruuvien pituus täytyy olla määritelty pituus + 5mm!!!

Asennustyökalut: Ruuvipuristin, akkuruuvinväännin tai porakone.

Kuva 1: Puun paksuuden mittaaminen

Portulkin kääntyvä vaste asennetaan työkappaleeseen,

ja puun paksuus luetaan.

Kuva 2: Puun paksuuden asetus

Kiinnitysnapnia painamalla porakotelo asetetaan materiaalin mukaan,

sitten se lukita.

Esimerkki 1: Puun paksuus = 27 mm, kotelo asetetaan 27 mm:iin ja

lukitaan.

Esimerkki 2, (kuin kuvassa): Puun paksuus = 21 mm, kotelo asete-

taan 19 mm:iin (tässä tapauksessa seuraava pienempi aste)

ja annetaan lukita.

Kuva 3: Kairaussyvyyden asetus, (kuin kuvassa)

Porantulkki käännetään, ja pora pannaan sisään oikealla olevaan pora-

holkkiin. Porraspora pannaan sisään mahdollisimman pitkälle, siihen asti

kun isompi poraporras (ks. detalji) vastaa asteikon

(12/19) linjaa. Tähän sijaintiin laitetaan ja lukitaan syvyysrajoitin.

Kuva 4: Poraaminen

Poratulkin vaste pannaan työkappaletta vastaan haluttuun sijaintiin,

ja poratulkki kiinnitetään puristimella lujasti pohjaan. Poralla porataan

syvyysrajoittimeen asti.

Kuva 5a - 5d: Nurkkaliitokset, pintaliitokset, T-liitokset

Kuvattujen liitoksien aikoansaadut puukappaleet kiinniotetään puristi-

mella. Sen jälkeen ruuvataan sopiva puuruuvi (ks. ylhäällä oleva tauluk-

ko) terällä kiinni.

Huom.: Moitteettoman tuloksen saavuttamiseksi kiinnitetään molem-

mat liitoskappaleet sovitustarkasti ja lujasti puristimella!

Kuva 6a – 6c: Viisteliitokset

Kairaussyvyys asetetaan (kuvat 1-3). Sitten kiinnitetään poratulkki kuten

kuvattuna ja porataan. Stabiliteetin syistä teidän pitää viisteen tapauk-

sessa, jos mahdollista, porata ainakin 2 reikää liitosta varten. Liitos kiin-

nitetään sovitustarkasti ja ruuvataan kiinni.

Kuva 7a – 7c: Esiasennetut työkappaleet/korjaustyöt

Kairaussyvyys asetetaan (kuvat 1-3). Sitten käännetään vaste 180°.

Nyt kiinnitetään poratulkki pohjan alle puristimella,

ja puuruuvit ruuvataan kiinni terällä.

Huom.! Nyt porataan ilman vastetta; sen takia käytettyjen ruuvien

pitää olla 5 mm pitempiä (vasteen leveys). Toinen ehto on taulukossa

määriteltyjen ruuvipituuksien käyttäminen; silloin on toki tarpeen siirtää

syvyysrajoitin 5mm taaksepäin vasteen leveyden kompensoimiseksi.

Vihje: Liitoksien valmistumisen jälkeen voitte sovittaa ja liimata ruuvink-

antapeitteet.

Turvaohjeet

Noudata ehdottomasti käyttökoneittesi valmistajien antamia turvamää-

räyksiä. Näiden laitteiden on vastattava VDE-määräyksiä. Vuonna 1995

tai sen jälkeen valmistetuissa laitteissa on oltava

CE-merkki.

Vedä aina pistoke pistorasiasta ennen laitteiden vaihtoa,

ennen työstettävien laitteiden vaihtoa, ennen huoltotöitä,

kun et käytä laitetta.

Ennen töiden aloittamista tarkista laitteiden ja työkalujen kunto.

Älä milloinkaan käytä rikkinäistä tai tylsää työkalua.

Tarkista aina ennen töiden aloittamista, että käytettävät laitteet

(esim. niiden ruuviliitokset) on oikein asennettu.

Kiinnitä työstettävä kappale hyvin.

Huolehdi siitä, että työskennellessäsi seisot tukevasti, ja että laitteet

ovat varmasti paikoillaan.

Laiteita tai työkaluja käytettäessä noudata tuotteessa, pakkauksessa

tai käyttöohjeissa annettuja kerrosluvun minimi- ja maksimiarvoja

sekä pyörimissuuntaa.

Käytä työkaluja vain niiden alkuperäiseen tarkoitukseen.

Älä poista milloinkaan suojalaitteita.

Huolehdi siitä, että vaatteesi (erityisesti hihat) ovat kehoa myötäilevät,

ja suojaa myös hiuksesi.

Suojaa korvasi melulta, jos työ on kovaäänistä.

Käytä kaikissa töissä, joiden yhteydessä syntyy pölyä, lastuja,

höyryjä tai kipinöitä, suojalaseja ja suu-/nenäsuojusta.

Älä milloinkaan tartu käynnissä oleviin koneisiin.

Huolehdi siitä, että kaikki sähköiset laitteet ovat suojattuja kastumiselta,

pölyltä ja kosteudelta.

Pidä lapset loitolla työpajasta ja säilytä laitteet ja työkalut turvallisessa

paikassa.

Älä milloinkaan päästä aloittelijoita yksin tai ilman ohjausta laitteiden

ja työkalujen pariin.

Suorita työt aina suunnitelmallisesti ja keskittyneesti.

Pidä työpaikkasi aina järjestyksessä.

Käytä vain alkuperäisiä wolfcraft

-varaosia.

Takuu

Annamme hankkimallesi wolfcraft

-tuotteelle 10 vuoden takuun

ostopäivästä alkaen, kun laitteita käytetään ainoastaan yksityiseen

tarkoitukseen. Takuu kattaa vain ostettuun tavaraan kohdistuvat vahin-

got, ja vain sellaiset, jotka perustuvat materiaali- ja valmistusvirheisiin.

Takuu ei vastaa puutteista ja vahingoista, jotka ovat aiheutuneet

asiaankuulumattomasta käytöstä tai jos laitetta ei ole huollettu.

Takuu ei myöskään vastaa tavallisista kulumisjäljistä ja normaalissa

käytössä tavallisesti syntyneistä kulumisista eikä puutteista

tai vahingoista, mitkä asiakas on tuntenut kauppaa tehdessään.

Takuuvaatimukset voidaan antaa hyväksyttäviksi laskun/ostokuitin

esittämällä.

wolfcraft

in antama takuu ei rajoita lakisääteisiä kuluttajaoikeuksia

(koskien sopimuksen täyttämistä, peruuttamista tai vähentämistä,

vahingon- tai kulujenkorvauksia).

wolfcraft

GmbH

Wolff-Str. 1

D-56746 Kempenich

Germany

www.wolfcraft.com

l Original-Bedienungsanleitung

t Translation of the original operating instructions

p Traduction de la notice d'utilisation originale

n Traducción del manual de instrucciones original

L Vertaling van de oorspronkelijke handleiding

y Traduzione del manuale d’uso originale

M Tradução do manual original

m Oversættelse af den originale betjeningsvejledning

S Översättning av original bruksanvisningen

q Alkuperäisen käyttöohjeen käännös

K Oversettelse av original bruksanvisning

N Tłumaczenie oryginalnej instrukcji obsługi

v Μετάφραση του πρωτότυπου οδηγιών χρήσης

W Orijinal işletim kılavuzunun çevirisi

k Překlad originálního Návodu na obsluhu

w Az eredeti használati útmutató fordítása

P Traducerea instrucţiunilor de operare originale

e Превод на оригиналното упътване за употреба

x Prevod originalnog uputstva za upotrebu

r Перевод оригинала инструкции по эксплуатации

116304642 / 09.13

1 2

3 4

5b 5c

7c7a

Innhold: a) 1x hull-lære b) 1x borbits c) 1x trinnbor d) 1x dybdestopp

e) 1x innvendig sekskantnøkkel nøkkelvidde 3

f) 10x skruehodedeksler

g) hhv. 10x treskruer, Ø 4 mm med lengde på

25, 30, 40 og 60 mm

Vær oppmerksom på følgende tabell for tretykkelser

og skruestørrelser.

Tretykkelse Skruestørrelse

fra 12 mm 4 x 25 mm

fra 19 mm 4 x 30 mm

fra 27 mm 4 x 40 mm

fra 38 mm 4 x 60 mm

Viktig: Ved formonterte arbeidsstykker (f.eks.: Hyller)

må skruelengden være som oppgitt + 5 mm!!!

Nødvendig monteringsverktøy: Tvinge, batteridrevet skrutrekker

eller boremaskin.

Figur 1: Tretykkelsen måles

Legg det svingbare anslaget på hull-læren på arbeidsstykket og les av

tykkelsen på treet.

Figur 2: Tretykkelsen stilles inn

Ved å trykke låseknappen innstilles borehuset tilsvarende materialet,

la det deretter låses fast.

Eksempel 1: Tretykkelse = 27 mm, hus innstilles på 27 mm

og låses fast.

Eksempel 2, (som fig.): Tretykkelse = 21 mm, hus innstilles på 19 mm

(i dette tilfelle det neste lavere trinnet) og låses fast.

Figur 3: Boredybde stilles inn, (som fig.)

Drei hull-læren rundt og stikk boret inn i den høyre borehylsen.

Stikk trinnboret så langt inn til det større boretrinnet (se detalj)

stemmer overens med streken på skalaen (12/19).

Plasser dybdestoppet i denne posisjonen og lås.

Figur 4: Boring

Legg hull-læren med anslaget mot kanten på arbeidsstykket i ønsket

posisjon og fikser med en skrutvinge på et fast underlag.

Bor med boremaskinen inn til dybdestoppet.

Figur 5a - 5d:

Hjørneforbindelser, flateforbindelser, T-forbindelser

Fikser tredelene ved fremstilling av sammenføyningene med en skrut-

vinge som vist på bildet. Skru deretter den passende treskruen

(se tabell ovenfor) inn med borbits.

Viktig: For et feilfritt resultat må begge forbindelsesdelene fikseres

fast og nøyaktig med en skrutvinge slik at de passer!

Figur 6a - 6c: Gjæringsforbindelser

Still inn boredybden (figur 1-3). Fest så hull-læren som vist på bildet

og bor. På grunn av stabiliteten bør du ved gjæringsforbindelser

hvis mulig bore minst 2 hull. Fikser sammenføyningen slik at den

passer nøyaktig og skru dem fast sammen med hverandre.

Figur 7a - 7c: Formonterte arbeidsstykker/reparasjonsarbeider

Still inn boredybden (figur 1-3). Drei deretter anslaget med 180°.

Spenn nå fast hull-læren under bunnen med en skrutvinge og skru

sammen med borbits.

OBS: Da det nå bores uten anslag må skruene som benyttes være

5 mm lenger (bredden på anslaget). En annen mulighet er det å bruke

de angitte skruelengdene (ifølge tabell), da må dybdestoppet imidlertid

forskyves 5 mm bakover for å utligne bredden til anslaget!

Tips: Etter at sammenføyningene er gjort ferdig kan du tilpasse skrue-

hodedekslene og lime sammen.

For din sikkerhet

Vær ubetinget oppmerksom på sikkerhetsforskriftene til produsenten

av drivmotoren. Apparatene må tilsvare VDE-direktivene.

Apparater fra produksjonsår 1995 må p2-ha et CE-merke.

Trekk prinsipielt alltid støpslet ut av stikkontakten før du skifter apparat,

før du skifter arbeidsstykker, før vedlikeholdsarbeid og når apparatet

ikke benyttes.

Kontroller apparatenes og verktøyets funksjonsdyktighet før du begyn-

ner å arbeide.

Arbeide aldri med verktøy som er skadet eller sløvt.

Kontroller før du begynner å arbeide at apparatene du benytter er rik-

tig montert (f.eks. skrueforbindelser).

Spenn fast den delen som skal bearbeides.

Pass alltid på at du selv står støtt og at apparatene du benytter

er stabilt festet.

Vær oppmerksom på de oppgitte data for min.-/maks-omdreiningstall

og dreieretning for apparater og verktøy som du benytter.

Dette er oppgitt på produktet, emballasjen eller i bruksanvisningen.

Benytt verktøyene kun formålstjenlig.

Fjern aldri eksisterende verneinnretninger.

Sørg for at klærne dine sitter tett inntil kroppen (spesielt ermene)

og beskytt håret ditt.

Beskytt hørselen din ved arbeider som forårsaker stor støy.

Benytt vernebriller og et munn-/nesevern ved alle arbeider hvor

det oppstår støv, spon, damper eller gnister.

Grip aldri inn i apparater som er i gang.

Pass på at alle elektriske apparater er beskyttet mot væte,

støv og fuktighet.

Hold barn borte fra verkstedet ditt og oppbevar apparater

og verktøy sikkert.

La aldri uerfarne arbeide uten veiledning eller oppsyn med apparatene

og verktøyet ditt.

Arbeide alltid vel gjennomtenkt og konsentrert.

Hold orden på arbeidsplassen din.

Benytt kun originale wolfcraft

-reservedeler.

Garanti

Vi gir deg 10 års garanti - fra kjøpedato - for ditt wolfcraft

-produkt

ved utelukkende bruk av apparatene til hobbyvirksomhet. Garantien

omfatter kun skader på selve kjøpegjenstanden, og kun skader som

angår material- og fabrikasjonsfeil. Garantien omfatter ikke mangler

og skader som skyldes uriktig betjening eller manglende vedlikehold.

I tillegg dekker ikke garantien vanlige slitasjespor, vanlig slitasje eller

mangler og skader som kunden var oppmerksom på før kjøpet.

Garantikrav kan kun behandles med riktig regning/kvittering.

Garantien som wolfcraft

gir innskrenker ikke dine lovmessige

rettigheter som forbruker (etter oppfylling, tilbakekalling

eller reduksjon, skades- eller arbeidserstatning).

Zawartość: a) 1 x sprawdzian wiertarski b) 1 x nasadka bitowa

c) 1 x wiertło stopniowe d) 1x ogranicznik głębokości

e) 1x klucz czopkowy SW 3

f) 10 x kapturki do łbów wkrętów

g) po 10 x wkrętów do drewna,

Ø 4 mm o długości 25, 30, 40 i 60 mm

Proszę przestrzegać poniższej tabelki dla grubości drewna

i rozmiaru wkrętów.

Grubość drewna Rozmiar wkrętów

od 12 mm 4 x 25 mm

od 19 mm 4 x 30 mm

od 27 mm 4 x 40 mm

od 38 mm 4 x 60 mm

Ważne: W przypadku przedmiotów premontowanych (np. dna rega-

łów) długość wkrętu musi wynosić jak podano + 5 mm!!!

Narzędzia potrzebne do montażu: zwornica śrubowa,

wkrętak akumulatorowy lub wiertarka.

Rys. 1: Zmierzyć grubość drewna

Obrotowy opór sprawdzianu wiertarskiego przyłożyć do obrabianego

przedmiotu i odczytać grubość drewna.

Rys. 2: Nastawienie grubości drewna

Przez naciśnięcie przycisku unieruchamiającego/aretującego ustawić

obudowę odpowiednio do materiału, następnie zaaretować.

Przykład 1: Grubość drewna = 27 mm, obudowę ustawić na 27 mm

i zaaretować.

Przykład 2, (jak na rysunku): Grubość drewna = 21 mm, obudowę

ustawić na 19 mm (w tym przypadku na najbliższy mniejszy stopień)

i zaaretować.

Rys. 3: Ustawić głębokość wiercenia, (jak na rysunku)

Obrócić sprawdzian wiertarski i włożyć wiertło w prawą tulejkę.

Wiertło stopniowe włożyć tak daleko, aż większy stopień wiercenia

(patrz szczegół) pokryje się z kreską na podziałce (12/19).

W tej pozycji założyć i unieruchomić ogranicznik głębokości.

Rys. 4: Wiercenie

Sprawdzian wiertarski przyłożyć oporem do krawędzi obrabianego

przedmiotu w żądanej pozycji i zamocować zwornicą na mocnej pod-

stawie. Wiertłem wiercić do ogranicznika głębokości.

Rys. 5a - 5d: Połączenia narożne, płaskie, teowe

Przy wykonywaniu przedstawionych złączy, elementy drewniane unier-

uchomić zwornicą. Następnie nasadką bitową wkręcić pasujący wkręt

do drewna (patrz tabelka u góry).

Ważne: Aby uzyskać nienaganny wynik, oba łączone elementy dopaso-

wać i mocno unieruchomić zwornicą!

Rys. 6a - 6c: Połączenia uciosowe

Ustawić głębokość wiercenia (Rys. 1-3). Potem umocować sprawdzian

wiertarski jak na rysunku i wiercić. Z uwagi na stabilność, w przypadku

uciosów w miarę możliwości wiercić należy co najmniej 2 otwory na

złącze. Miejsce połączenia dokładnie dopasować, aretować i skręcić

ze sobą.

Rys. 7a - 7c: Przedmioty premontowane / prace naprawcze

Ustawić głębokość wiercenia (rys. 1-3). Następnie opór obrócić o 180°.

Teraz zamocować zwornicą sprawdzian wiertarski pod dnem i nasadką

bitową wkręcić wkręty do drewna.

Uwaga: Z uwagi na to, że teraz wierci się bez oporu, użyte wkręty

muszą być 5 mm dłuższe (szerokość oporu). Inna możliwość polega na

stosowaniu wkrętów o podanych długościach (wg tabelki), wtedy ogra-

nicznik głębokości trzeba jednak przesunąć o 5 mm do tyłu, aby wyrów-

nać szerokość oporu!

Wskazówka: Po wykonaniu połączeń można wpasować kapturki łbów

wkrętów i przykleić.

Dla Państwa bezpieczeństwa

Proszę bezwzględnie przestrzegać przepisów bezpieczeństwa produ-

centów urządzeń napędowych. Urządzenia muszą odpowiadać dyrekty-

wom VDE. Urządzenia, począwszy od roku produkcji 1995, muszą posi-

adać znak CE.

Obowiązkowo wyciągnąć wtyczkę z gniazdka sieci zasilającej przed

wymianą urządzeń lub narzędzi, przed wymianą obrabianych przedmio-

tów, przed konserwacją lub regulacją, po zakończeniu pracy.

Przed rozpoczęciem pracy sprawdzić sprawność działania urządzeń

i narzędzi. Nigdy nie używać uszkodzonych i tępych narzędzi.

Przed rozpoczęciem pracy sprawdzić prawidłowość montażu

urządzenia (np. połączenia śrubowe).

Zapewnić należyte oparcie obrabianego przedmiotu lub jego zamoco-

wanie.

Zapewnić w miejscu pracy należyte i pewne podłoże dla siebie

i używanych urządzeń.

Uwzględniać dane techniczne podające min./maks. szybkość

obrotową oraz kierunek obrotów, zawarte w instrukcjach obsługi,

na opakowaniach lub urządzeniu.

Używać narzędzia zgodnie z ich przeznaczeniem.

Nigdy nie usuwać wyposażenia urządzeń związanego

z bezpieczeństwem pracy (np. wszelkiego rodzaju osłon).

Przy pracy nie nosić luźnej odzieży (rękawy), jak również chronić włosy

przed kontaktem z maszyną (np. przez nakrycie głowy).

W przypadku dużego nasilenia hałasu podczas wykonywanych prac,

stosować środki ochrony słuchu.

Podczas prac powodujących wytwarzanie kurzu, wiórów, gazów oraz

iskier należy zakładać okulary ochronne i maskę chroniącą drogi odde-

chowe.

Nie dotykać pracujących narzędzi.

Chronić urządzenia elektryczne przed działaniem deszczu,

wilgoci i kurzu.

Uniemożliwić dzieciom kontakt z urządzeniami,

narzędziami i wyposażeniem warsztatu.

Nie pozwalać osobom niedoświadczonym na pracę urządzeniami

i narzędziami bez nadzoru.

Podczas wykonywania prac należy zachować pełną koncentrację.

Miejsce pracy utrzymywać w należytym porządku.

Używać tylko oryginalne części zamienne firmy wolfcraft

Gwarancja

Firma wolfcraft

gwarantuje sprawne działanie urządzenia przez okres

10 lat od daty jego zakupu, pod warunkiem korzystania z urządzenia

wyłącznie na potrzeby gospodarstwa domowego. Gwarancja obejmuje

wyłącznie uszkodzenia wykazane na samym przedmiocie zakupu, które

wyniknęły z wady materiałowej lub fabrycznej. Gwarancja nie obejmuje

wad i szkód powstałych wskutek niewłaściwej obsługi lub nieodpowied-

niej konserwacji urządzenia. Ponadto gwarancja nie obejmuje typowych

oznak zużycia, jak również wad i uszkodzeń, z którymi klient był

zaznajomiony w chwili dokonywania zakupu.

Dochodzenie roszczeń gwarancyjnych możliwe jest wyłącznie

za przedłożeniem rachunku/dowodu zakupu.

Udzielona przez wolfcraft

gwarancja nie wyłącza, nie ogranicza ani nie

zawiesza uprawnień kupującego wynikających z niezgodności towaru

z umową. Jeżeli towar jest niezgodny z umową, kupujący może żądać

doprowadzenia go do stanu zgodnego z umową poprzez naprawę

albo wymianę na nowy, a w przypadku, gdy naprawa albo wymiana są

niemożliwe lub wymagają nadmiernych kosztów kupujący może żądać

obniżenia ceny albo odstąpienia od umowy (zwrotu pieniędzy).

Περιεχμενα: a) 1x µετρητσ διτρησησ b) 1x εξρτηµα κοχλωσησ

c) 1x βαθµιδωτ τρυπνι d) 1x ρυθµιστσ βθουσ

e) 1x κλειδ λεν SW 3

f) 10x καλµµατα κεφαλσ κοχλιν

g) ξυλβιδεσ, 10x απ κθε εδοσ, Ø 4 χιλ., σε µκη

25, 30, 40 και 60 χιλ.

Λβετε υπψη τον παρακτω πνακα για τα πχη του ξλου

και το µγεθοσ των κοχλιν.

Πχος ξλου Μγεθος κοχλιν

απ 12 χιλ. 4 x 25 χιλ.

απ 19 χιλ. 4 x 30 χιλ.

απ 27 χιλ. 4 x 40 χιλ.

απ 38 χιλ. 4 x 60 χιλ.

Σημαντικ: Σε περπτωση προσυναρµολογηµνων αντικειµνων

(π.χ.: ρφια), το µκοσ των κοχλιν πρπει να ανρχεται

στην τιµ που δνεται + 5 χιλ.!!!

Απαρατητα εργαλεα για τη συναρμολγηση: Σφιγκτρασ, επαναφο-

ρτιζµενο κατσαβδι  ηλεκτρικ δρπανο.

Εικνα 1: Μετρστε το πχος του ξλου

Τοποθετστε τον περιστρεφµενο αναστολα του µετρητ διτρησ-

ησ στο τεµχιο προσ κατεργασα και µετρστε το πχοσ

του ξλου.

Εικνα 2: Ρυθμστε το πχος του ξλου

Πατστε το διακπτη ακινητοποησησ για να ρυθµσετε το

περβληµα διτρησησ σµφωνα µε το υλικ και, στη συνχεια,

ασφαλστε το στη θση του.

Παρδειγμα 1: Πχοσ ξλου = 27 χιλ., ρυθµστε και ασφαλστε το

περβληµα στα 27 χιλιοστ.

Παρδειγμα 2, (πως την εικ.): Πχοσ ξλου = 21 χιλ., ρυθµστε και

ασφαλστε το περβληµα στα 19 χιλ. (στην περπτωση αυτ στην

αµσωσ µικρτερη βαθµδα).

Εικνα 3: Ρυθμστε το βθος διτρησης, (πως την εικ.)

Γυρστε το µετρητ διτρησησ απ την λλη πλευρ και

τοποθετστε το τρυπνι στη δεξι υποδοχ διτρησησ. Στη

συνχεια εισγετε το βαθµιδωτ τρυπνι τσο, ωσ του η

µεγαλτερη βαθµδα διτρησησ (βλπε λεπτοµρεια) να συµφωνε

µε τη επισµανση στην κλµακα (12/19). Τοποθετστε τον αναστολα

βθουσ στη θση αυτ και σταθεροποιστε τον.

Εικνα 4: Διτρηση

Τοποθετστε το µετρητ διτρησησ µε τον αναστολα στη γωνα

του αντικειµνου προσ κατεργασα στην επιθυµητ θση και σταθε-

ροποιστε τον µε να σφιγκτρα σε µια σταθερ βση. Πραγµατοπ-

οιστε τη διτρηση ωσ το τρµα.

Εικνα 5a – 5b:

Συνδσεις γωνιν, συνδσεις πρσοψης, συνδσεις Τ

Για να επιτχετε τισ απεικονιζµενεσ συνδσεισ σταθεροποιστε τα

µρη του ξλου µε να σφιγκτρα. Στη συνχεια βιδστε τισ

αντστοιχεσ ξυλβιδεσ µε το εξρτηµα κοχλωσησ (δετε τον πνακα

παραπνω).

Σημαντικ: Για να πετχετε ψογο αποτλεσµα στερεστε σταθερ

και µε ακρβεια και τα δο τεµχια τησ σνδεσησ, χρησιµοποιντασ

να σφιγκτρα!

Εικνα 6a – 6c: Λοξ σνδεση

Ρυθµστε το βθοσ διτρησησ (Εικνεσ 1-3). Στη συνχεια, στερεσ-

τε το µετρητ διτρησησ πωσ φανεται στην εικνα και πραγµατοπ-

οιστε τη διτρηση. Για µεγαλτερη σταθερτητα θα πρπει, εν

εναι δυνατν, στισ λοξσ συνδσεισ να ανογετε τουλχιστον 2

οπσ. Ενστε µε ακρβεια τη σνδεση και βιδστε την σφιχτ.

Εικνα 7a – 7c: Προσυναρμολογημνα αντικεμενα/εργασες επισκ-

ευς

Ρυθµστε το βθοσ διτρησησ (εικνεσ 1-3). Στη συνχεια, περισ-

τρψτε τον αναστολα 180°. Τρα στερεστε το µετρητ διτρησησ

κτω απ τη βση µε να σφιγκτρα και βιδστε τισ ξυλβιδεσ µε

το εξρτηµα κοχλωσησ.

Προσοχ: Επειδ τρα η διτρηση πραγµατοποιεται χωρσ αναστ-

ολα, οι χρησιµοποιοµενεσ βδεσ πρπει να χουν µκοσ

µεγαλτερο κατ 5 χιλ. (πλτοσ αναστολα). Μια λλη δυναττητα

εναι να χρησιµοποισετε τα µκη των βιδν που δνονται (σµφωνα

µε τον πνακα), στη συνχεια, µωσ να προσαρµσετε το ρυθµιστ

βθουσ κατ 5 χιλιοστ προσ τα πσω για να ισοσταθµσετε ξαν το

πλτοσ του αναστολα!

Συμβουλ: Μετ την ολοκλρωση των συνδσεων µπορετε να προ-

σαρµσετε και να κολλσετε τα καλµµατα κεφαλσ των βιδν.

Για την ασφλεια σας

Λβετε απαραιττωσ υπψη τισ προδιαγραφσ ασφαλεασ του κατα-

σκευαστ των κινητριων µηχανν σασ. Οι συσκευσ αυτσ πρπει

να πληρον τισ προδιαγραφσ κατ VDE. Οι συσκευσ που κατασκ-

ευστηκαν απ το τοσ 1995 και µετ πρπει να διαθτουν σµανση

CE.

Βγζετε πντοτε το ρευµατολπτη απ την πρζα, πριν την αλλαγ

συσκευν, την αλλαγ αντικειµνων προσ κατεργασα, πριν απ

εργασεσ συντρηση και ποτε δε χρησιµοποιετε τη συσκευ.

Ελγχετε την ικαντητα λειτουργασ των συσκευν και των εργα-

λεων, πριν απ την ναρξη των εργασιν. Μην πραγµατοποιετε

εργασεσ µε ελαττωµατικ εργαλεα  εργαλεα που δεν χουν ακο-

νιστε.

Ελγχετε πντα, πριν απ την ναρξη των εργασιν, εν οι χρησιµο-

ποιοµενεσ συσκευσ χουν συναρµολογηθε σωστ (π.χ. κοχλιωτσ

συνδσεισ).

Σταθεροποιστε το τεµχιο προσ επεξεργασα.

Βεβαιωθετε τι τσο εσεσ οι διοι σο και η χρησιµοποιοµενη

συσκευ βρσκονται πνω σε σταθερ βση.

Λβετε υπψη σασ τα στοιχεα σχετικ µε τον ελχ./µγ. αριθµ

στροφν, καθσ και την κατεθυνση περιστροφσ που αναγρφοντ-

αι πνω στο προϊν, τη συσκευασα  τισ οδηγεσ χρσεωσ των

χρησιµοποιοµενων συσκευν και εργαλεων.

Χρησιµοποιετε τα εργαλεα µνο για το συγκεκριµνο σκοπ για

τον οποο προορζονται.

Μην αποµακρνεται ποτ τισ υπρχουσεσ διατξεισ ασφαλεασ.

Βεβαιωθετε τι δε φορτε φαρδι ροχα (και ιδιατερα τα µανκια)

και προστατψτε τα µαλλι σασ.

Προστατψτε την ακο σασ κατ τη διρκεια εργασιν που προκα-

λον µεγλο θρυβο.

Κατ τη διρκεια εργασιν που παργεται σκνη, πριονδι, ατµο 

φλγεσ, φορτε προστατευτικ γυαλι, καθσ και κποια προστασα

για το στµα και τη µτη.

Μην τοποθετετε ποτ τα χρια σασ στα κινοµενα µρη τησ

µηχανσ, ταν αυτ βρσκεται σε λειτουργα.

Βεβαιωθετε τι λεσ οι ηλεκτρικσ συσκευσ εναι προστατευµνεσ

απ υγρασα και σκνη.

Κραττε τα παιδι µακρι απ το εργαστρι σασ και φυλσσετε τισ

συσκευσ σασ και τα εργαλεα σασ σε ασφαλσ µροσ.

Μην αφνετε ποτ πειρουσ να χειρζονται τισ συσκευσ και τα εργ-

αλεα σασ χωρσ οδηγεσ χρσεωσ  εππτευση.

Φροντστε στε να εργζεστε πντοτε µεθοδικ και

συγκεντρωµνοι.

∆ιατηρετε πντοτε τον χρο εργασασ σασ σε τξη.

Χρησιµοποιετε µνο γνσια ανταλλακτικ wolfcraft

Εγγύηση

Για το προϊόν της wolfcraft

που αγοράσατε σας παρέχουμε αποκλειστι-

κά για ιδιωτική χρήση εγγύηση 10 ετών από την ημερομηνία αγοράς.

Η εγγύηση καλύπτει μόνο βλάβες στο ίδιο το αντικείμενο αγοράς και

αποκλειστικά βλάβες λόγω αστοχίας υλικού και κατασκευής. Η παρούσα

εγγύηση δεν καλύπτει ελαττώματα και βλάβες λόγω λανθασμένου

χειρισμού ή έλλειψης συντήρησης. Επίσης δεν καλύπτονται από την

και ελαττώματα και βλάβες που ήταν γνωστές στον πελάτη κατά τη

σύναψη του συμβολαίου.

Αξιώσεις εγγύησης γίνονται δεκτές μόνο με το τιμολόγιο/την απόδειξη

αγοράς.

Η εγγύηση της wolfcraft

δεν περιορίζει τα νόμιμα δικαιώματά σας

ως χρήστης (πχ. δικαίωμα εκπλήρωσης, υπαναχώρησης ή μείωσης,

αποζημίωσης ή επιστροφής εξόδων).

İçindekiler: a) 1x matkap mastarı b) 1x takılan parça

c) 1x kademeli matkap d) 1x derinlik kilidi

e) 1x somun anahtarı SW 3 f) 10x cıvata başı kapakları

g) 10x ahşap vida, çapı 4 mm, uzunluğu

25, 30, 40 ve 60 mm

Lütfen tahta kalınlıkları ve vida boylarıyla ilgili olarak aşağıdaki

tabloya da uyunuz.

Tahta kalınlığı Vida boyu

en az 12 mm 4 x 25 mm

en az 19 mm 4 x 30 mm

en az 27 mm 4 x 40 mm

en az 38 mm 4 x 60 mm

Önemli: Önceden monte edilen parçalarda (örneğin raf tabanları)

vida uzunluğunun belirtildiği gibi + 5 mm olması gerekir!!!

Gerekli montaj aletleri: Mengene, elektrikli tornavida veya matkap.

Resim 1: Tahta kalınlığının ölçülmesi

Matkap mastarının döner kenarını alete dayayınız ve tahtanın

kalınlığını okuyunuz.

Resim 2: Tahta kalınlığının ayarlanması

Sabitleme düğmesine basarak matkap gövdesini materyale

göre ayarlayınız, ardından yerine oturmasını sağlayınız.

Örnek 1: Tahta kalınlığı = 27 mm, gövdeyi 27 mm olarak ayarlayınız

ve yerine oturmasını sağlayınız.

Örnek 2, (şekildeki gibi): Tahta kalınlığı = 21 mm, gövdeyi 19 mm

(bu durumda bir alt kademe) olarak ayarlayınız ve yerine oturmasını

sağlayınız.

Resim 3: Delme derinliğinin ayarlanması, (şekildeki gibi)

Matkap mastarını çeviriniz ve matkabı sağ delme kovanına sokunuz.

Kademe matkabını, büyük delme kademesi (detaylı resme bakınız), cet-

veldeki çizgiyle (12/19) eşitlenene kadar içeriye sokunuz.

Bu pozisyonda derinlik kilidini takınız ve sabitleyiniz.

Resim 4: Delme

Matkap mastarının kenarını aletin kenarına istediğiniz şekilde dayayınız

ve bir mengeneyle sabit bir zemine sabitleyiniz. Matkapla derinlik kilidi-

ne gelene kadar deliniz.

Resim 5a - 5d:

Köşe bağlantıları, yüzey bağlantıları, T bağlantıları

Şekildeki bağlantıları oluşturmak için tahta parçalarını bir mengeneyle

sabitleyiniz. Ardından takılan parçayla uygun ahşap cıvatayı

(üstteki tabloya bakınız) vidalayınız.

Önemli: En iyi sonucu elde etmek için her iki bağlantı parçasını

da tam yerleştiriniz ve bir mengeneyle sıkı bir şekilde sabitleyiniz!

Resim 6a - 6c: Gönye bağlantıları

Delme derinliğini ayarlayınız (resim 1-3). Ardından delme mastarını

resimdeki şekilde yerleştiriniz ve deliniz. Sağlamlık nedenlerinden dolayı

gönyelerde en az 2 bağlantı deliği delmeniz önerilir. Bağlantıları

birbirine tam uyacak şekilde sabitleyiniz ve sağlam bir şekilde birbirine

vidalayınız.

Resim 7a - 7c: Önceden monte edilmiş parçalar/tamir işleri

Delme derinliğini ayarlayınız (resim 1-3). Ardından kenarı 180° çeviriniz.

Şimdi matkap mastarını tabanın altına bir mengene ile sıkıştırınız

ve takılan parçayla ahşap cıvataları vidalayınız.

Dikkat: Artık kenarsız delindiğinden dolayı, kullanılan vidaların 5 mm

daha uzun olması gerekir (kenarın genişliği). Başka bir alternatif ise,

(tabloda) belirtilen vida uzunluklarını kullanmaktır; bu durumda ise,

kenarın genişliğini tekrar dengelemek için derinlik kilidinin 5 mm

arkaya doğru kaydırılması gerekir!

Öneri: Bağlantılar kurulduktan sonra cıvata başı kapaklarını

yerlerine yerleştirip yapıştırabilirsiniz.

Kendi güvenliğiniz için

Lütfen tahrik makinelerinin üreticilerinin güvenlik kurallarına uyunuz.

Bu cihazların VDE kurallarına uygun olması gerekir. Cihazın 1995

ve sonraki modellerinde CE işareti bulunmalıdır.

Cihaz veya parçaları değiştirmeden veya bakım işlerinden önce p2-ya

da cihazı kullanmadığınızda muhakkak fişini prizden çekiniz.

Çalışmaya başlamadan önce cihaz ve aletlerin çalışıp çalışmadığını

kontrol ediniz. Asla hasarlı veya ucu körlenmiş aletlerle çalışmayınız.

Çalışmaya başlamadan önce daima kullanılan cihazların doğru bir

şekilde monte edilmiş olup olmadığını (örneğin vida bağlantılarını)

kontrol ediniz.

Bunun için işlenecek olan parçayı mengeneyle sıkıştırınız.

Kendinizin ve kullanılan cihazların daima sağlam bir yerde durmasını

sağlayınız.

Kullandığınız cihaz ve aletlerde, üründe, ambalajında veya kullanım

kılavuzunda belirtilen asgari/azami devir sayısı ve dönüş yönüyle ilgili

verilere uyunuz.

Aletleri sadece asıl amaçlarına uygun bir şekilde kullanınız.

Mevcut emniyet tertibatlarını asla çıkartmayınız.

Dar giysiler giyiniz (özellikle kolları dar olmalı) ve saçlarınızı koruyunuz.

Çok gürültülü işlerde kulaklık kullanınız.

Toz, talaş, buhar veya kıvılcım oluşumuna neden olan tüm işlerde

koruyucu bir gözlük ve ağız veya burun maskesi kullanınız.

Asla elinizi çalışan cihazların içine sokmayınız.

Tüm elektrikli cihazların ıslanma, toz veya neme karşı korunmasını

sağlayınız.

Çocukları atölyeden uzak tutunuz ve cihaz ve aletlerinizi güvenli

bir şekilde muhafaza ediniz.

Tecrübesiz kişilerin talimatsız veya denetimsiz bir şekilde cihaz

ve aletlerinizde çalışmasına asla izin vermeyiniz.

Daima planlı bir şekilde ve konsantre olarak çalışınız.

Çalışma bölgenizi düzenli tutunuz.

Sadece orijinal wolfcraft

yedek parçaları kullanınız.

Garanti

Satın aldığınız wolfcraft

ürünleri için size ürünün sadece ev işlerinde

kullanılması koşulu ile satın alma tarihinden itibaren 10 yıl garanti

veriyoruz. Sadece satın alınan ürünün kendisinden kaynaklanan

ve malzeme veya üretim hatasına bağlı olan hasarlar garanti

kapsamındadır. Satın alınan ürünün usulüne uygun olmayan biçimde

kullanımı veya yeterince bakımının yapılmamasından kaynaklanan

kusur ve hasarlar bu garanti kapsamı dışındadır. Aynı şekilde kullanıma

bağlı standart aşınma belirtileri veya genel kullanım sonucu oluşan

aşınma ile müşterinin sözleşme akdedildiği an itibarı ile bildiği kusur

ve hasarlar da bu garantinin kapsamı dışındadır.

Garanti ile ilgili talepler ancak fatura/ satın alma belgesinin ibrazı

ile yapılabilir.

wolfcraft

tarafından sağlanan garanti yasaların size tüketici olarak

sağladığı (sonradan ifa, sözleşmeden rücu veya indirim, hasar veya

kullanım tazminatı gibi) haklara kısıtlama getirmez.

Obsah: a) 1x vrtný přípravek, b) 1x bitový nástavec,

c) 1x stupňovitý vrták, d) 1x hloubkový Doraz,

e) 1x imbusový klíč SW 3, f) 10 x dřevěné zátky,

g) 10x šrouby do dřeva Ø 4 mm v délkách

25,30,40 a 60 mm.

Prosíme povšimněte si následující tabulky k tloušťkám dřeva

a velikosti šroubů.

Tloušťka dřeva Velikost šroubů

od 12 mm 4 x 25 mm

od 19 mm 4 x 30 mm

od 27 mm 4 x 40 mm

od 38 mm 4 x 60 mm

Důležité: U předmontovaných dílů(např.regálové dno) musí být

šrouby o 5 mm delší než je udáváno.

Potřebné montážní nářadí: kleště, akku šroubovák nebo vrtačku.

Obrázek 1: Změření tloušťky dřeva

Přiložíme výkyvný doraz přípravku na opracovávaný předmět

a odečteme tloušťku materiálu.

Obrázek 2: Nastavení tloušťky materiálu

Zmáčknutím zajišťovacího tlačítka nastavíme přípravek na odpovídající

tloušťku materiálu a necháme zapadnout zajišťovací kolík.

Příklad 1: Tloušťka dřeva = 27 mm, posuvnou část přípravku nastavíme

na 27 mm ,uvolníme tlačítko a necháme zaskočit západku.

Příklad 2, ( viz.obr.): Tloušťka dřeva je 21 mm, posuvnou část

nastavíme na 19 mm(v tomto případě druhý malý stupeň) a zajistíme.

Obrázek 3: Nastavení hloubky vrtu(viz obr.)

Přípravek otočíme a prostrčíme vrták do pravé vodící drážky.Stupňovitý

vrták zasuneme tak,(viz detail)až větší stupeň bude na úrovni

odpovídající značky(12/19). V této poloze nasadíme hloubkový doraz

a zajistíme.

Obrázek 4: Vrtání

Přípravek s dorazem přiložíme na hranu opracovávaného materiálu

a v požadované poloze upevníme svěrkou.Vrtáme až k nastavenému

hloubkovému dorazu na vrtáku.

Obrázek 5a - 5d: Rohové spojení, plošné spojení, T - spojení.

Při výrobě vyobrazených spojení dřevěné díly zafixujte svěrkou.

K upevnění spoje následně použijte odpovídající šrouby do dřeva

(viz tabulka nahoře)

Důležité: Oba spojované díly napasujte a řádně zafixujte svěrkou.

Jen tak dosáhnete bezvadného výrobku.

Obrázek 6a – 6c: Pokosové spojení

Nastavte hloubku vrtání(obr.1-3). Po té upevněte přípravek a vrtejte.

Z důvodu stabilnějšího spoje, pokud je to možné , by měli být u

pokosového spoje vyvrtány nejméně dvě díry pro spojení. Spojované

díly napasujeme a řádně zafixujeme svěrkou a pevně sešroubujeme.

Obrázek 7a – 7c: Předmontáž výrobku/Opravářské práce

Nastavte hloubku vrtání (obr.1-3). Doraz potočte o 180°. Přípravek

upevněte svěrkou a bitovým nástavcem zašroubujte šrouby do dřeva.

Pozor: Zde pracujete bez dorazu, použité šrouby musí být o 5 mm

delší (šířka dorazu). Další možností je použít šrouby (podle tabulky),

pak musí být hloubka vrtu o 5 mm delší aby byla opět vymezena šířka

dorazu.

Tip: Šroubový spoj je možné zapravit naklížením dřevěné zátky.

Bezpečnostní pokyny.

Dodržujte bezpodmínečně bezpečnostní pokyny výrobce vašeho

používaného přístroje. Tyto přístroje musí odpovídat VDE - nařízení.

Přístroje od roku výroby 1995 musí mít označení CE.

Vždy vytáhněte zástrčku přístroje ze zásuvky před výměnou přípravků,

při údržbových pracích, při nečinnosti.

Přezkoušejte před použitím funkceschopnost přístroje a nářadí.

Nepracujte s poškozeným a nebo tupým nářadím.

Překontrolujte vždy před započetím práce stav používaného přístroje

(např. šroubové spoje).

Opracovávaný díl vždy řádně upevněte.

Dbejte na to aby jste sami a používané přístroje byly ve stabilním

postavení.

Dodržujte u používaných přístrojů a nářadí, které mají na balení a nebo

v návodu k použití data jako min. / max. otáčky a směr otáček.

Používejte nářadí jen na to pro co je určeno.

Neodstraňujte disponibilní ochranná zařízení.

Postarejte se aby váš oděv přiléhal (obzvláště rukávy), chraňte

svoje vlasy.

Při práci s přístroje chraňte svůj sluch před nadměrným hlukem.

Při pracích kde vzniká prach, špony nebezpečné výpary a nebo jiskry

používejte vždy ochranné brýle a ochranu úst/nosu.

Dbejte aby všechny elektrické přístroje byly chráněny před namočením,

nadměrnou prašností nebo nadměrnou vlhkostí.

Držte děti dále od vaší dílny a ukládejte nářadí a přístroje na bezpečném

místě.

Nenechávejte nezkušené osoby pracovat bez dozoru s vaším nářadím

a přístroji.

Pracujte vždy plánovitě a koncentrovaně.

Udržujte pořádek na pracovišti.

Používejte vždy jenom originální díly wolfcraft

Záruka

Na zakoupený produkt wolfcraft

vám poskytujeme při použití přístroje

výhradně v oblasti domácích kutilských prací záruku 10 roků od data

nákupu. Zárukou zahrnuje pouze škody na zakoupeném předmětu

samotném a pouze takové, které se vztahují na materiálové a výrobní

vady. Tato záruka nezahrnuje nedostatky a škody způsobené

nesprávnou obsluhou nebo nedostatečnou údržbou. Záruka se rovněž

nezahrnuje na jevy, způsobené obvyklým opotřebením či opotřebení

běžným používáním a rovněž nedostatky a škody, které byly

zákazníkovi při uzavírání smlouvy známé.

Nároky na uznání záruky lze uplatnit pouze po předložení

účtenky/dokladu o koupi.

Firmou wolfcraft

poskytnuté záruky neomezují vaše zákonná práva

spotřebitele (podle plnění, odstoupení nebo snížení, náhrady škody

nebo výdajů).

Tartalom: a) 1x fúróvezető b) 1x cserélhető fejrész

c) 1x menetes fúró d) 1x mélységállító

e) 1x SW 3 imbuszkulcs f) 10x csavarfej takaró

g) 10-10x facsavar, Ø 4 mm 25, 30, 40, 60 mm

hosszakban

Kérjük, vegyék figyelembe a táblázat adatait a favastagságokra

és a csavarméretekre.

Favastagság Csavarméret

12 mm-től 4 x 25 mm

19 mm-től 4 x 30 mm

27 mm-től 4 x 40 mm

38 mm-től 4 x 60 mm

Fontos: Előszerelt munkadaraboknál (pl. polclapok) a csavar

hosszára az előírt mérethez számítson hozzá +5 mm-t!!!

Szükséges szerelőszerszámok: satu, akkus csavarhúzó vagy fúrógép.

1. ábra: Favastagság mérése

Helyezze a fúróvezető forgatható ütközőjét a munkadarabra

és olvassa le a fa vastagságát.

2. ábra: Favastagság beállítása

A rögzítőgomb megnyomásával állítsa be megfelelően a fúróházat,

majd kattintsa be.

1. példa: Favastagság = 27 mm, ház beállítása 27 mm-re

és bekattintás.

2. példa: (mint az ábrán) Favastagság = 21 mm, ház beállítása

19 mm-re (ebben az esetben a következő legkisebb menet),

majd bekattintás.

3. ábra: Fúrásmélység beállítása (mint az ábrán)

Forgassa a fúróvezetőt és helyezze a jobb oldalon fúróperselybe.

Addig nyomja bele a menetes fúrót, amíg a legnagyobb fúrómenet

(lásd a részleteket) meg nem egyezik a skálán lévő vonással (12/19).

Helyezze ebbe a pozícióba a mélységállítót és rögzítse.

4. ábra: Fúrás

A fúróvezetőt az ütközővel a munkadarab szélén helyezze a kívánt

pozícióba és satuval rögzítse a stabil alapra. A fúróval fúrjon egészen

a mélységállítóig.

5a - 5d ábra:

Sarokkötések, felületi kötések, T-kötések

Az ábrán lévő kötések elkészítéséhez rögzítse satuval a faelemeket.

Majd a cserélhető fejrésszel csavarozza be a megfelelő facsavarba

(lásd a fenti táblázatot).

Fontos: A hibátlan eredményhez mindkét kötőrészt pontosan illesztve

és stabilan rögzítse satuval!

6a - 6c ábra: Sarokkötések

Fúrásmélység beállítása (1-3. ábra). Utána az ábra szerint rögzítse

a fúróvezetőt és készítheti a fúrást. A stabilitás érdekében lehetőség

szerint a sarkoknál legalább 2 lyukat fúrjon a kötéshez. A kötést

pontosan illesztve rögzítse és egymással szorosan csavarozza össze.

7a - 7c ábra: Előszerelt munkadarabok/javító munkák

Állítsa be a fúrásmélységet (1-3. ábra). Ezután 180°-kal fordítsa el

az ütközőt. Most a fúróvezetőt a padló alatt satuval fogja be és

a cserélhető fejrésszel csavarozza meg a facsavarokat.

Figyelem: Mivel most ütköző nélkül készül a fúrás, a felhasznált

csavarok 5 mm-rel hosszabbak legyenek (ütköző szélessége). A másik

lehetőség az, hogy a megadott (táblázat szerinti) csavarhosszakat

használja, majd a mélységállítót 5 mm-rel tolja hátra az ütköző

szélességének kiegyenlítésére!

Javaslat: A kötések elkészítése után ilessze és ragasztózza meg

a csavarfej-takarókat.

Az Ön biztonsága érdekében

Feltétlenül vegye figyelembe a behajtó gyártójának biztonsági

előírásait. A készülék feleljen meg a VDE irányelveknek. Az 1995.

után gyártott készülékeknek CE jellel kell rendelkezniük. Készülékcsere,

munkadarab-csere, karbantartás és használaton kívül helyezés előtt

válassza le a készüléket az elektromos hálózatról.

Munkakezdés előtt ellenőrizze a készülékek, a szerszámok

működőképességét. Ne dolgozzon sérült vagy életlen szerszámmal.

Munkakezdés előtt minden esetben ellenőrizze a felhasznált

készülékek helyes szerelését (pl. csavarkötések).

Fogja be a megmunkálandó anyagot.

Ügyeljen arra, hogy biztonságos pozícióban legyen Ön is és

a felhasznált készülék is. A felhasznált készülékek és szerszámok

esetén figyeljen a terméken, a csomagoláson vagy az üzemeltetési

utasításban megadott min-max. fordulatszám vagy forgásirány

adatokra.

A szerszámokat csak rendeltetésüknek megfelelően használja.

Ne távolítsa el a védőberendezéseket.

Gondoskodjon arról, hogy ruházata (különösen a karrésze) megfelelő

méretű legyen, és védje haját is. Munka közben védje hallását

az erős zajtól.

Minden, por-, forgács-, gőz- vagy szikraképződéssel járó munkához

viseljen védőszemüveget és száj-/orrvédőt.

Ne nyúljon működő készülékbe.

Ügyeljen arra, hogy minden elektromos készüléket óvjon

a nedvességtől, portól, párától.

A gyermeket tartsa távol a műhelytől.

Biztonságos körülmények között tárolja a készüléket, szerszámokat.

Tapasztalatlan személyt ne hagyjon irányítás vagy felügyelet nélkül

készülékkel, szerszámmal dolgozni.

Mindig a tervnek megfelelően és figyelmesen dolgozzon.

Tartsa rendben munkaterületét.

Csak eredeti wolfcraft

pótalkatrészeket használjon.

Garancia

A wolfcraft

termékekre a vásárlástól számított 10 év garanciát adunk,

ha kizárólag barkácsolási célra használják. A garancia csak a vásárolt

terméken keletkezett sérülésekre és az anyag- és gyártási hibákra

visszavezethető hibákra terjed ki. A garancia nem terjed ki

a szakszerűtlen kezelés vagy hibás karbantartás miatt keletkező

hibákra, sérülésekre. A garancia nem terjed ki az elhasználódás

szokásos jeleire és a használatból eredő azon kopásra, hibára,

sérülésre, melyekről a vevőnek a szerződés létrejöttekor tudomása volt.

A garanciális igények csak a számla/vásárlási bizonylat bemutatásával

érvényesíthetők.

A wolfcraft

által adott garancia nem korlátozza Önt jogszabály által

biztosított fogyasztói jogaiban (utólagos teljesítés, elállás vagy csökken-

tés, kártérítés, ráfordítás megtérítése).

Conţinut: a) 1x ghidaj bormașină b) 1x adaptor

c) 1x burghiu în trepte d) 1x opritor de adâncime

e) 1x cheie imbuss SW 3 f) 10x șuruburi cu cap înecat

g) câte 10x șuruburi pentru lemn, Ø 4 mm cu lungimi

de 25, 30, 40 și 60 mm

Vă rugăm să respectaţi următorul tabel cu date privind grosimea

planşelor de lemn și dimensiunile şuruburilor.

Grosimea planșei Dimensiunea șurubului

de la 12 mm 4 x 25 mm

de la 19 mm 4 x 30 mm

de la 27 mm 4 x 40 mm

de la 38 mm 4 x 60 mm

Important: în cazul planşelor deja asamblate (de ex.: bazele

rafturilor), lungimea şurubului trebuie să fie cu 5 mm

mai mare decât dimensiunea din tabel!!!

Scule de montaj necesare: menghină, șurubelniţă cu acumulator

sau bormașină.

Fig. 1: Măsuraţi grosimea planșei

Plasaţi opritorul rabatabil al ghidajului bormașinii pe planșa

ce urmează a fi prelucrată și măsuraţi grosimea acesteia.

Fig. 2: Reglaţi gabaritul bormașinii în funcţie de grosimea

planșei.

Apăsaţi butonul de fixare pentru a putea ajusta carcasa bormașinii

la grosimea materialului și apoi blocaţi butonul în poziţie.

Exemplu 1: grosime planșă = 27 mm, ajustaţi carcasa la 27 mm

și fixaţi-o în poziţie.

Exemplu 2, (ca în imag.): grosime planșă = 21 mm, ajustaţi carcasa

la 19 mm (în acest caz, treapta imediat inferioară) și fixaţi-o în

poziţie.

Fig. 3: Ajustarea adâncimii de perforare, (ca în imag.)

Întoarceţi ghidajul bormașinii și inseraţi burghiul în bucșa de găurit

din dreapta. Inseraţi burghiul în trepte până când treapta cea

mai mare (vezi detaliu) corespunde liniei de pe scală (12/19).

Aduceţi opritorul de adâncime în această poziţie și apoi fixaţi-l.

Fig. 4: Perforarea

Amplasaţi ghidajul bormașinii cu opritorul pe marginea piesei de

prelucrat și, cu ajutorul unei menghine, fixaţi-l pe o suprafaţă stabilă.

Folosiţi burghiul pentru a perfora până la opritorul de adâncime.

Fig. 5a - 5d:

Îmbinări unghiulare, de suprafaţă și în T

La realizarea îmbinărilor din imagini, fixaţi planșele de lemn cu

ajutorul unei menghine. Apoi, inseraţi șurubul adecvat (vezi tabelul

de mai sus) cu ajutorul adaptorului.

Important: pentru un rezultat ireproșabil, fixaţi exact și ferm ambele

componente ale ansamblului cu ajutorul unei menghine!

Fig. 6a - 6c: Îmbinări de colţ

Ajustaţi adâncimea de perforare (imag. 1-3). Apoi fixaţi ghidajul

bormașinii ca în imagini și perforaţi. Pentru a garanta stabilitatea, în

cazul îmbinărilor de colţ trebuie să perforaţi minim 2 orificii pentru

fiecare îmbinare. Îmbinaţi cele două piese astfel încât să fie perfect

aliniate și înșurubaţi-le strâns.

Fig. 7a - 7c: Piese preasamblate/lucrări de reparaţie

Ajustaţi adâncimea de perforare (imag. 1-3). Apoi întoarceţi opritorul

cu 180°. Acum, cu ajutorul unei menghine, fixaţi ghidajul bormașinii

sub bază și înșurubaţi șuruburile pentru lemn cu ajutorul adaptoru-

lui.

Atenţie: deoarece acum orificiile trebuie să fie realizate fără opritor,

șuruburile folosite trebuie să fie cu 5 mm mai lungi (lăţimea

opritorului). O altă alternativă ar fi folosirea lungimilor de șurub

date (conform tabelului), însă în acest caz opritorul de adâncime

trebuie împins cu 5 mm mai în spate pentru a i se compensa

lăţimea!

Sfat: după ce aţi realizat îmbinările, puteţi insera șuruburi

cu cap înecat în orificii și le puteţi lipi în poziţie.

Pentru siguranţa Dvs.

Respectaţi neapărat prevederile de siguranţă ale fabricantului

mașinilor dvs. de acţionare. Aceste aparate trebuie să corespundă

directivelor UEG. Aparatele construite după 1995 trebuie să fie

marcate cu simbolul CE.

Scoateţi ștecherul din priză înainte de a înlocui anexele, înainte de

a schimba piese, de a efectua lucrări de mentenanţă și atunci când

nu folosiţi aparatul.

Înainte de a demara lucrul, verificaţi capacitatea de funcţionare

a aparatului și a sculelor aferente. Nu lucraţi niciodată cu scule

deteriorate sau tocite.

Înainte de a demara lucrul, asiguraţi-vă că aparatele folosite sunt

montate corespunzător (de ex. îmbinările filetate).

Fixaţi bine în poziţie piesa ce urmează a fi prelucrată.

Asiguraţi stabilitatea atât pentru dvs., cât și pentru aparatele

utilizate. Respectaţi datele menţionate pe ambalajul sau în manualul

de operare al aparatelor și sculelor utilizate, respectiv datele

referitoare la rotaţia minimă/maximă și direcţia de rotaţie.

Sculele trebuie să fie folosite doar în scopurile pentru care

au fost destinate.

Nu îndepărtaţi niciodată echipamentele de siguranţă existente.

Nu folosiţi haine (mai ales mâneci) largi, care ar putea fi prinse

în aparat, și protejaţi-vă podoaba capilară.

Folosiţi o cască de protecţie auditivă atunci când efectuaţi lucrări

care produc zgomot puternic.

În timpul lucrărilor care generează praf, așchii, aburi sau scântei,

folosiţi mereu ochelari de protecţie și o mască de protecţie

a respiraţiei.

Nu introduceţi mâna în aparatele aflate în mișcare.

Aveţi grijă ca aparatele electrice să fie ferite de umezeală și praf.

Nu permiteţi accesul copiilor în atelier și depozitaţi aparatele și

sculele într-un loc sigur. Nu permiteţi niciodată persoanelor

neexperimentate să lucreze cu aparatele sau sculele dvs., dacă

acestea nu sunt instruite sau supravegheate. Atunci când lucraţi,

trebuie să o faceţi totdeauna conform unui plan și în deplină

concentrare.

Menţineţi spaţiul de lucru în ordine.

Folosiţi numai piese de schimb wolfcraft

originale.

Garanţie

Pentru produsul wolfcraft

achiziţionat noi vă oferim 10 ani

de garanţie de la data achiziţiei, în condiţiile în care aparatul va

fi utilizat exclusiv în bricolaj, domeniul pentru care a fost destinat.

Garanţia acoperă doar daunele asupra obiectului achiziţionat și doar

acele daune care pot fi atribuite erorilor materiale sau de fabricaţie.

Garanţia nu acoperă lipsuri și daune care sunt atribuite operării

necorespunzătoare a aparatului sau neefectuării lucrărilor

de reparaţie. Tot astfel, garanţia nu acoperă fenomene obișnuite

de uzură și uzura de exploatare, cum sunt lipsurile și daunele care

au fost aduse la cunoștinţa clientului în momentul încheierii

contractului.

Solicitările de garanţie pot fi validate numai dacă se anexează

o copie a facturii/dovada de achiziţie.

Garanţia oferită de wolfcraft nu limitează drepturile dvs. de utilizator

(de completare ulterioară, returnare a produsului sau reducere

a preţului, de compensare a prejudiciilor sau rambursare

a cheltuielilor).

Съдържание: a) 1 x шаблон на свредло b) 1 x комплект

инструменти (битове) c) 1 x свредло със степени

d) 1 x ограничител на дълбочина e) 1 x имбусен ключ SW 3

f) 10 x капачки за главите на винтовете g) по 10 x винта за

дърво, Ø 4 мм с дължини 25, 30, 40 и 60 мм

Спазвайте следната таблица за дебелините на дървото

и размерите на винтовете.

Дебелина на дървото Размер на винта

от 12 мм 4 x 25 мм

от 19 мм 4 x 30 мм

от 27 мм 4 x 40 мм

от 38 мм 4 x 60 мм

Важно: При предварително монтирани детайли (например

полици на етажерки) дължината на винта трябва

да бъде равна на посочената + 5 мм!!!

Необходими монтажни инструменти: винтова стяга,

акумулаторен винтоверт или бормашина.

Фиг. 1: Измерване дебелината на дървото

Поставете въртящия се ограничител на шаблона на свредлото

до детайла и отчетете дебелината на дървото.

Фиг. 2: Настройка на дебелината на дървото

Чрез натискане на бутона за фиксиране корпусът на свредлото

се настройва според материала, а след това може да се

фиксира.

Пример 1: Дебелина на дървото = 27 мм, настройте корпусa

на 27 мм и фиксирайте.

Пример 2, (като изображението): Дебелина на дървото = 21 мм,

настройте кожуха на 19 мм (в този случай следващата по-малка

степен) и фиксирайте.

Фиг. 3: Настройка на пробивната дълбочина

(като изображението)

Завъртете шаблона на свредлото и пъхнете дрелката в дясната

втулка. Насочвайте постепенно свредло навътре, докато

по-голямата степен (виж детайлния чертеж) не съвпадне с линия

на скалата (12/19). В това положение монтирайте ограничителя

за дълбочина и закрепете здраво.

Фиг. 4: Пробиване

Поставете шаблона на свредлото с ограничителя до ръба на

детайла в желаното положение и го фиксирайте върху здрава

основа с помощта на стяга. Пробивайте със свредлото

до ограничителя за дълбочината.

Фиг. 5a - 5d:

Ъглови съединения, Повърхностни съединения, T-съединения

При изработването на изобразените съединения дървените

детайли трябва да се фиксират със стяга. След това от

комплекта с инструменти да се завинти подходящият винт

за дърво (вижте горната таблица).

Важно: За да получите безупречен резултат двете части на

съединението трябва да се нагласят точно една спрямо друга

и да се фиксират със стяга!

Фиг. 6a - 6c: Съединения със скосяване

Настройте пробивната дълбочина (фигури 1-3). След това закре-

пете шаблона на свредлото така както е показано и пробивайте.

За по-добра стабилност при скосявания би трябвало, ако

е възможно да се пробият поне 2 канала за съединението.

Фиксирайте съединението съвсем точно и завинтете заедно

здраво.

Фиг. 7a - 7c: Предварително монтирани

детайли/ремонтни работи

Настройте пробивната дълбочина (фиг. 1-3). След това завъртете

ограничителя на 180°. Сега затегнете шаблона на свредлото под

земята със стяга и завинтете винтовете за дърво с помощта

на инструмент от комплекта .

Внимание: Използваните винтове трябва да са с 5 мм по-дълги

(ширина на ограничителя), тъй като трябва да се пробива без

ограничител. Евентуално могат да се използват посочените

дължини на винтове (съгласно таблицата), но тогава ограничите-

лят на дълбочината трябва да се премести с 5 мм по-назад,

за да компенсира отново ширината на ограничителя!

Полезен съвет: След довършване на съединенията може да

поставите и залепите капачките на главите на винтовете.

За Вашата безопасност

Спазвайте безусловно предписанията за безопасност на

производителя на Вашата електрическа машина. Уредите трябва

да отговарят на директивите на Съюза на немските

електротехници /VDE/. Уреди произведени след 1995 г. трябва

да носят маркировка за съответствие „CE“.

Изключвайте мрежовия щепсел, за да прекъснете напълно

мрежовото напрежение преди смяна на уредите, смяна

на детайлите, започване на ремонт или техническо обслужване

и когато не използвате машината.

Проверявайте изправността на уредите и инструментите преди

да започнете работа. Не работете никога с повреден или изхабен

инструмент.

Проверявайте винаги преди началото на работа дали използвани-

те инструменти са монтирани правилно (например винтовите

съединения). Затягайте здраво детайла, който трябва да

се обработва.

Внимавайте Вие самите и използваните уреди да бъдат в сигурно

положение. Когато използвате уреди и инструменти, винаги

спазвайте данните за минимални/максимални обороти и посоката

на въртене, които са посочени върху изделието, опаковката или

в ръководството за употреба.

Използвайте инструментите само по предназначение.

Не отстранявайте никога наличните защитни приспособления.

Погрижете се дрехите Ви да са прибрани (особено ръкавите) и

пазете косите си.

Пазете слуха си при работа, която предизвиква висок шум.

Носете защитни очила и маска за устата и носа по време

на всички работни операции, при които се образуват прах,

стружки, пари или искри.

Не посягайте никога към работещи уреди.

Внимавайте всички електрически уреди да бъдат защитени

от прах и влага, както и да не се мокрят.

Дръжте децата си далеч от Вашата работилница и съхранявайте

уредите и инструментите си на безопасно място.

Не оставяйте хора без опит, инструктаж или надзор да работят

с Вашите уреди и инструменти.

Работете винаги по план и концентрирано.

Поддържайте работното си място винаги в ред.

Използвайте само оригинални резервни части с марката

wolfcraft

Гаранция

За всяко закупено изделие на wolfcraft

получавате 10 години

гаранция от датата на закупуване, ако използвате уредите

изключително за домашната работилница. Гаранцията обхваща

повреди на самото закупено изделие и то само такива, които

се свеждат до фабрични дефекти или дефекти на материала.

Настоящата гаранция не обхваща дефекти и повреди, които са

предизвикани от некомпетентно обслужване или неизвършено

техническо обслужване. Гаранцията също така не обхваща

обичайни явления, свързани с износването, захабяването

в резултат на употреба както и недостатъци и повреди, които

са били известни на клиента при сключване на договора.

Гаранционни претенции могат да се повдигат само при

представяне на фактура/документ, удостоверяващ покупката.

Предоставената от „wolfcraft“ гаранция не ограничава законните

Ви права като потребител (допълнително изпълнение, отказ

от покупката или намаляване на цената, обезщетения

за щети или разходи).

Sadržaj: a) 1x šablona za bušenje b) 1x bitni nastavak

c) 1x stepenasto svrdlo d) 1x graničnik dubine

e) 1x inbus ključ SW 3 f) 10x pokrovi glave vijka

g) po 10x drvenih vijaka , Ø 4 mm,

duljina 25, 30, 40 i 60 mm

Molimo, obratite pozornost na sljedeću tabelu s debljinama drveta

i veličinama vijaka.

Debljina drveta Veličina vijka

od 12 mm 4 x 25 mm

od 19 mm 4 x 30 mm

od 27 mm 4 x 40 mm

od 38 mm 4 x 60 mm

Važno: Kod prethodno montiranih izradaka (primjerice: dna regala)

duljina vijaka mora iznositi + 5 mm, kako je i naznačeno!!!

Potrebni alat za montažu: stezač, bežični odvijač ili bušilica.

Slika 1: Izmjeriti debljinu drveta

Zakretni graničnik šablone za bušenje prisloniti na izradak i očitati

debljinu drveta.

Slika 2: Prilagoditi debljinu drveta

Pritiskom na zapornu tipku će se kućište za bušenje prilagoditi kako

bi bilo primjereno materijalu, nakon toga pustiti da sjedne na mjesto.

Primjer 1: Debljina drveta = 27 mm, kućište namjestiti na 27 mm

i pustiti da sjedne na mjesto.

Primjer 2, (kao na crtežu): Debljina drveta = 21 mm, kućište

namjestiti na 19 mm (u ovom slučaju na sljedeći niži stupanj) i pustiti

da sjedne na mjesto.

Slika 3: Namjestiti dubinu bušenja (kao na crtežu)

Obrnuti šablonu za bušenje i bušilicu utaknuti u desnu čahuru za

vođenje pri bušenju. Stepenasto svrdlo utaknuti toliko duboko, dok

se veći stupanj bušenja (vidi detalj) ne poklopi s crtom na skali (12/19).

U ovom položaju namjestiti i učvrstiti graničnik dubine.

Slika 4: Bušenje

Šablonu za bušenje s udarnim umetkom prisloniti na rub izratka

u željeni položaj i stezačem fiksirati na čvrstoj podlozi.

Bušilicom bušiti do graničnika dubine.

Slika 5a - 5d:

Ugaoni spojevi, plošni spojevi, T-spojevi

Pri izradi prikazanih spojeva drvene dijelove fiksirati stezačem.

Nakon toga bitnim nastavkom uvijčati odgovarajući drveni vijak

(vidi gornju tabelu).

Važno: Za besprijekoran rezultat oba spojna dijela fiksirati čvrsto

i tako da u potpunosti pristaju!

Slika 6a - 6c: Kosi spojevi

Namjestiti dubinu bušenja (slike 1-3). Potom bušnu šablonu pričvrstiti

kako je prikazano i bušiti. Radi stabilnosti trebali biste, kada je moguće,

kod kosina izbušiti najmanje 2 rupe za spoj. Spoj fiksirati tako da

u potpunosti pristaje i čvrsto jedan s drugim uvijčati.

Slika 7a - 7c: Prethodno montirani izradci/radovi na popravcima

Namjestiti dubinu bušenja (slike 1-3). Spojiti osnovu i okrenuti za 180°.

Sada šablonu za bušenje ispod dna čvrsto pritegnuti stezačem

i uvijčati drvene vijke bitnim nastavkom.

Oprez: Pošto se sada buši bez graničnika, vijci koje koristite moraju biti

5 mm dulji (širina graničnika). Druga se mogućnost očituje korištenjem

naznačenih dužina vijaka (prema tablici), no u tom slučaju graničnik

dubine mora biti pomaknut za 5 mm prema natrag kako bi se širinu

graničnika ponovno moglo izjednačiti!

Savjet: Nakon zgotovljenja spojeva možete prilagoditi i zalijepiti

pokrov glave vijka.

Za Vašu sigurnost

Obavezno poštujte sigurnosne propise proizvođača Vaših pogonskih

strojeva. Ovi uređaji moraju odgovarati VDE Smjernicama. Uređaji

proizvedeni od 1995. godine moraju imati znak CE. U načelu izvucite

mrežni utikač prije izmjene uređaja, izmjene izradaka, prije radova

održavanja i kada se uređaj ne koristi.

Prije početka rada provjerite tehničku ispravnost uređaja i alata.

Nikada nemojte raditi s oštećenim ili krnjim alatom.

Prije početka rada uvijek provjerite ispravnost montaže korištenih

uređaja (primjerice spojnice vijaka).

Čvrsto zategnite dio koji kanite obrađivati.

Pazite na to da ste Vi sami i uređaji koje koristite uvijek u sigurnom

položaju.

Pri korištenju uređaja i alata obratite pažnju na podatke o min./maks.

broju i smjeru okretaja navedene na proizvodu, ambalaži ili uputama

za uporabu.

Koristite alate samo za ono za što su uistinu namijenjeni.

Nikada ne odstranjujte postojeće zaštitne uređaje.

Pobrinite se za to da Vam odjeća pristaje (posebice rukavi) i štitite kosu.

Štitite sluh pri radovima koji uzrokuju veliku buku.

Kod svih radova pri kojima se pojavljuju prašina, iverca, dim ili iskre

nosite zaštitne naočale i zaštitu za usta/nos.

Nikada ne posežite u uređaje koji su u pogonu.

Pazite na to da sve električne uređaje zaštitite od prašine i vlage.

Djecu držite podalje od Vaše radionice, a uređaje i alate čuvajte

na sigurnom mjestu.

Nikada ne dopustite neiskusnima raditi bez uputa ili nadzora

s Vašim uređajima i alatima.

Uvijek radite planski i koncentrirano.

Održavajte svoj radni prostor urednim.

Uvijek koristite samo originalne wolfcraft

zamjenske dijelove.

Jamstvo

Na kupljeni wolfcraft

ov proizvod dajemo Vam pri isključivom korištenju

uređaja u domeni domaće radinosti 10 godina jamstva od datuma

kupnje. Jamstvo obuhvaća isključivo kvarove na samom predmetu

kupnje i to samo takve koji se daju pripisati pogreškama u materijalu

i tvorničkoj proizvodnji. Ovo jamstvo ne obuhvaća nedostatke i kvarove

koji se mogu pripisati neprimjerenom rukovanju ili neprikladnom

održavanju. Jamstvo također ne obuhvaća uobičajene pojave trošenja

uporabom i habanje, kao ni nedostatke i kvarove koji su kupcu

bili poznati pri zaključenju ugovora.

Zahtjevi za ispunjenje jamstva vrijede samo uz predloženi račun/potvrdu

o kupnji.

Jamstvo koje je odobrio wolfcraft ne ograničava Vaša zakonska prava

kao potrošača (naknadno uredno ispunjenje, raskid ugovora ili pravo

na smanjenje, naknadu štete ili naknadu troškova).

Комплект: а) сверлильный кондуктор - 1 шт.

b) насадка-бита - 1 шт. с) ступенчатое сверло - 1 шт.

d) ограничитель глубины - 1 шт. e) шестигранный ключ SW 3 - 1

шт. f) колпачки для головок шурупов - 10 шт.

g) шурупы по дереву 4 мм х 25, х 30, х 40 и х 60 мм - по 10 шт.

Руководствуйтесь следующей таблицей соответствия толщины

деревянной детали и размеров шурупов.

Толщина Размер шурупа

от 12 мм 4 х 25 мм

от 19 мм 4 х 30 мм

от 27 мм 4 х 40 мм

от 38 мм 4 х 60 мм

Важно: Если детали уже собраны (например, основания

стеллажей), то к указанной длине шурупа необходимо

добавить 5 мм!!!

Необходимые инструменты: струбцина, аккумуляторный

шуруповерт или дрель.

Рисунок 1: Измерение толщины деревянной детали

Приложите к детали поворотный упор сверлильного кондуктора

и определите толщину деревянной детали.

Рисунок 2: Установка сверла согласно толщине

деревянной детали

Установите сверло в соответствии с толщиной детали нажатием

на стопорную кнопку, затем зафиксируйте в выбранном

положении.

Пример 1: Толщина детали = 27 мм, сверло установите

на отметку 27 мм и зафиксируйте.

Пример 2, (см. Рис.): Толщина детали = 21 мм, сверло установите

на 19 мм (в нашем случае это следующая ступенька в сторону

уменьшения) и зафиксируйте.

Рисунок 3: Установка глубины сверления (см. Рис.)

Переверните сверлильный кондуктор, установите сверло в правое

отверстие. Установите ступенчатое сверло так, чтобы ступенька,

соответствующая самому большому диаметру (см. деталь),

совпадала с отметкой на шкале (12/19). В таком положении

установите ограничитель глубины и зафиксируйте его.

Рисунок 4: Сверление

Сверлильный кондуктор установите в нужном положении,

с упором на кромку детали. Закрепите на прочном основании

при помощи струбцины. Просверлите отверстие на глубину,

определяемую ограничителем.

Рисунки 5a - 5d:

Угловые, торцевые и Т-образные соединения

При выполнении представленных на рисунке соединений дере-

вянные детали необходимо фиксировать при помощи струбцины.

Затем ввинтите шуруп по дереву соответствующего размера

(см. таблицу вверху), используя биту-насадку.

Важно: Для безукоризненного соединения обеих деталей их

необходимо надежно и точно по допуску зафиксировать при

помощи струбцины!

Рисунки 6a - 6с: Соединения в ус

Установите глубину сверления (см. Рис. 1 - 3) Закрепить

сверлильный кондуктор и просверлить гнездо, как показано на

рисунках. Чтобы обеспечить хорошую устойчивость соединений

в ус просверлите по возможности не менее двух гнезд для

каждого соединения. Зафиксируйте соединение точно по допуску

и прочно затяните винтами.

Рисунки 7a - 7с: Предварительно установленные

детали / Ремонтные работы

Установите глубину сверления (см. Рис. 1 - 3) После этого

разверните упор на 180°. Снизу при помощи струбцины прочно

закрепите сверлильный кондуктор, ввинтите шурупы по дереву,

используя биту-насадку.

Внимание: Так как сверление выполняется без упора, нужно

использовать шурупы, длина которых больше на 5 мм (ширина

упора). Вторая возможность – использовать шурупы той длины,

которая указана в таблице, но тогда ограничитель глубины

необходимо отвести назад на 5 мм. Это компенсирует ширину

упора!

Совет: После выполнения соединений можно подогнать колпачки

для головок шурупов и посадить их на клей.

Для вашей безопасности

Всегда соблюдайте инструкции по технике безопасности,

предоставляемые производителем оборудования. Данное

оборудование должно соответствовать директивам Союза

немецких электротехников. Все оборудование, начиная с 1995

года выпуска, должно маркироваться Обязательно извлекайте

вилку шнура электропитания из сетевой розетки перед сменой

оборудования, перед сменой обрабатываемых деталей, перед

техническим обслуживанием, если оборудование не используется.

Перед началом работы проверяйте работоспособность

оборудования и инструментов. Никогда не выполняйте работу,

если режущий инструмент поврежден или затупился.

Перед началом работы всегда проверяйте правильность

установки используемого оборудования (например,

надежность резьбовых соединений).

Надежно закрепите обрабатываемую деталь.

Убедитесь, что вы сами и используемое оборудование находитесь

на устойчивом основании. Следите, чтобы использование

приборов и инструментов производилось согласно указанным

на упаковке или в инструкции по эксплуатации значениям

минимальной/максимальной скорости и направления вращения.

Используйте режущие инструменты только по назначению.

Никогда не демонтируйте установленные защитные устройства.

Убедитесь, что ваша одежда плотно прилегает к телу (прежде

всего, рукава), а ваши волосы защищены. При выполнении работ

с высоким уровнем шума обеспечьте защиту органов слуха.

Пользуйтесь защитными очками и масками-респираторами при

выполнении работ, сопровождающихся образованием пыли,

стружки, паров или искр.

Не прикасайтесь к движущимся устройствам.

Убедитесь, что все электрические устройства защищены от влаги,

пыли и сырости.

Держите детей подальше от мастерской и убедитесь в том, что

ваше оборудование и инструменты хранятся в безопасном месте.

Никогда не позволяйте лицам без должного опыта использовать

ваше оборудование без инструктажа или присмотра.

Всегда выполняйте работу планомерно и сосредоточенно.

Содержите рабочее место в чистоте.

Используйте только оригинальные запасные части компании

wolfcraft

Гарантия

На приобретенное изделие wolfcraft мы предоставляем 10 лет

гарантии со дня совершения покупки при условии использования

изделия исключительно в домашних условиях. Гарантия

распространяется только на повреждения самого изделия,

обусловленные дефектами материалов и недостатками

производства. Гарантия не распространяется на дефекты

и ущерб, причиненный в результате ненадлежащего

использования или отсутствия технического обслуживания.

Также гарантия не распространяется на оборудование, имеющее

естественный износ или недостатки, на которые было указано

покупателю в момент совершения покупки.

Гарантийные претензии могут быть приняты только при

предъявлении чека / квитанции на покупку.

Гарантии, предоставляемые компанией wolfcraft, не ограничивают

ваши законные права потребителя (на устранение дефектов,

отказ от покупки или снижение стоимости изделия, возмещение

ущерба или расходов).

lLt

wolfcraft

GmbH

Wolff-Straße 1

56746 Kempenich

GERMANY

Service-Hotline:

00 49 (0) 2655 51 280

Fax: 00 49 (0) 2655 502 080

technical.Service@wod.wolfcraft.com

Tel.: 00 49 (0) 2655 51 324

Fax: 00 49 (0) 2655 502 324

customernl@wolfcraft.com

aWUf5

wolfcraft

GmbH

Hauffgasse 3-5

1110 Wi en

Tel. 00 43 (1) 7 48 08 08-0

Fax 00 43 (1) 7 48 08 08-11

Kundendienst@wolfcraft.com

wolfcraft

s.a.r.l.

1 rue d’Aurion

F-93 113 Rosny sous Bois Cedex

Téléphone 00 33 (0) 1 48 12 29 30

Téléfax 00 33 (0) 1 48 12 15 40

customerservicefrance@wolfcraft.com

Tel.: 0033 148 12 29 43

Fax: 0033 148 12 15 46

customerbelux@wolfcraft.com

m&b AG Verkaufssupport

Bahnhofstraße 25

Postfach

CH-5647 Oberrüti

Tel. 00 41-41-7 41 77 66

Fax 00 41-41-7 41 65 20

mail@verkaufssupport.ch

ELNAS s.r.o.

Oblekovice 394

CZ-67181 Znojmo

Tel. 00 420-515-22 01 26

Fax 00 420-515-24 43 47

info@elnas.cz

wolfcraft

srl.

Casella Postale 159

Via San Francesco (Centro le Piazze)

22066 Mariano Comense (Co)

Tel. 00 39-31-750 900

Fax 00 39-31-750 881

servizioclienti@wolfcraft.com

Mavrofidopoulos S.A

Technical and Commercial Company

12, Papastratou & Asklipiou, Str.

185 45 Piraeus

Telefon: 0030-2104136155

Telefax: 0030-2104137692

info@mavrofidopoulos.gr

Manal d.o.o.

Velimira Skorpika 1 a

10090 Zagreb

Telefon: 00385-1-3466400

Telefax: 00385-1-3466412

manal@manal.hr

Steinel Distribution s.r.l.

Parc Industrial Metrom Str. Carpaţilor nr. 60

RO - 500269 Brasov

Telefon: +40 (0) 268 530 000

Telefax: +40 (0) 268 531 111

info@steinel.ro

SLAV GmbH

Tzar Osvoboditel 331

9000 Varna

Telefon: 00 359 - 52 - 739072

Telefax: 00 359 - 52 - 739073

office@wolfcraft.bg

Mi-lumen d.o.o.

Dositejeva 176

36000 Kraljevo

Telefon: 00381-36-231081

Telefax: 00381-36-312867

milumen@tron-inter.net

EIG Sh.p.k.

Frigoriferi Metalik

Rr. Siri Kora

4000 Tirana

Telefon: 00355 4 250125

Telefax: 00355 4 259501

info@extra.al

Centroinstrument

12351 Moskau

Molodogwardeskaja Ul. 61

Tel.: (495) 730-80-70

Fax: (495) 730-80-75

Centroinstrument-Ural

454036 Tscheljabinsk

Pervomaiskaja Ul. 1-a

Tel.: (351) 245-04-85, 86

Tel.: 00 43 (1) 7 48 08 08-0

00 49 (0) 2655 - 51 491

Fax: 00 49 (0) 2655 - 502 491

technical.Service@wod.wolfcraft.com

Kundendienst@woaut.wolfcraft.com

Göran Furuskär

Saavikatu 1A

FI-20780 Kaarina

Tel. + 358 (0)2 2431230

Fax + 358 (0)2 2425811

Tyskland:

wolfcraft

GmbH

Wolff-Straße 1

D-56746 Kempenich

Tel. 00 49 - 26 55 51 0

Fax 00 49 - 26 55 51 180

e-mail: customerservice@wolfcraft.com

(correspondence in English)

wolfcraft

España S.L.

Unipersonal

C/ Alcalde Ángel Arroyo Nº 10, 2º, oficina 3

28904 Getafe (Madrid)

Teléfono 00 34-902 197 119

Fax 00 34-902 197 120

Atencioncliente@woe.wolfcraft.com

Dinocoop Kft.

Radvány utca 24

1118 Budapest XI.

Telefon: 0036-1-319-3064

Telefax: 0036-1-319-3066

dinocoop@dinocoop.hu

Aquemofer - Imp. Exp., Lda.

Estrada Nacional nº. 10 Km 107,08

Porto Alto

2135-407 SAMORA CORREIA

Tel.: + 351 263 659 290

Fax.: + 351 263 659 299

bricolage@aquemofer.pt

NYFGog

P.H.U. "ADA"

Tomasz Drazkiewicz

ul. Gorkiego 61/9

92-519 Lódz

Telefon: 0048-42-6727481

Telefax: 0048-42-6725491

adawoc@eta.pl

Craftools Ltd.

12 Bayit Va Gan Str.

IL - 59417 Bat Yam

Israel

Goldman@ledico.com

l Technische Änderungen vorbehalten

t We reserve the right for technical modifications

p Modifications réservées

n Salvo modificaciones

L Veranderingen voorbehouden

y Salvo modifiche

M Direito reservado a alterações técnicas

m Ændringer forbeholdes

S Rätt till ändringar förbehålles

q Oikeus teknisiin muutoksiin pipädetää

K Det tas forbehold om tekniske endringer

N wszelkie zmiany zastrzeżone

v Επιφυλασσµαστε για κθε τεχνικ αλλαγ

W wolfcraft

üründe teknik değişiklikler yapabilir

k Technické změny vyhrazeny

w Műszaki változtatás joga fenntartva

P Modificări tehnice rezervate

e Запазено право за технически промени

x Pridržano pravo tehničkih izmjena

r Производитель оставляет за собой право

на технические изменения

Produkt Specifikationer

Mærke:	Wolfcraft
Kategori:	savemaskine
Model:	4642
Produktfarve:	Black, Stainless steel
Produkttype:	Monteringsværktøj
Pakketype:	Kasse
Bæretaske:	Ja
Bæredygtighedscertifikater:	Forest Stewardship Council (FSC)
Oprindelsesland:	Europa
Bitskruetrækker:	Ja
Dybdestop:	Ja
Antal skruer:	40
Værktøj, antal:	- værktøjer
Antal borebits:	1 stk
Antal skruenøgler inkluderet:	1
Nøgletype:	Sekskantnøgle
Nøgle inkluderet:	Ja
Antal dybdestop:	1
Antal huldæksler:	10
