5920 000 - 5933 000, 8911 000

90°

Diese Diamant-Lochsäge ist speziell zum Bohren von sauberen und

präzisen Löchern in Wand- und Bodenfliesen, Feinsteinzeug und

dünne Granitplatten geeignet.

Um eine lange Lebensdauer der Diamantlochsägen zu gewährlei-

sten, müssen diese beim Bohren mit Wasser gekühlt werden.

Daher dürfen diese Lochsägen nur mit einem Akkuschrauber ver

wendet werden!

Bedienungsanleitung:

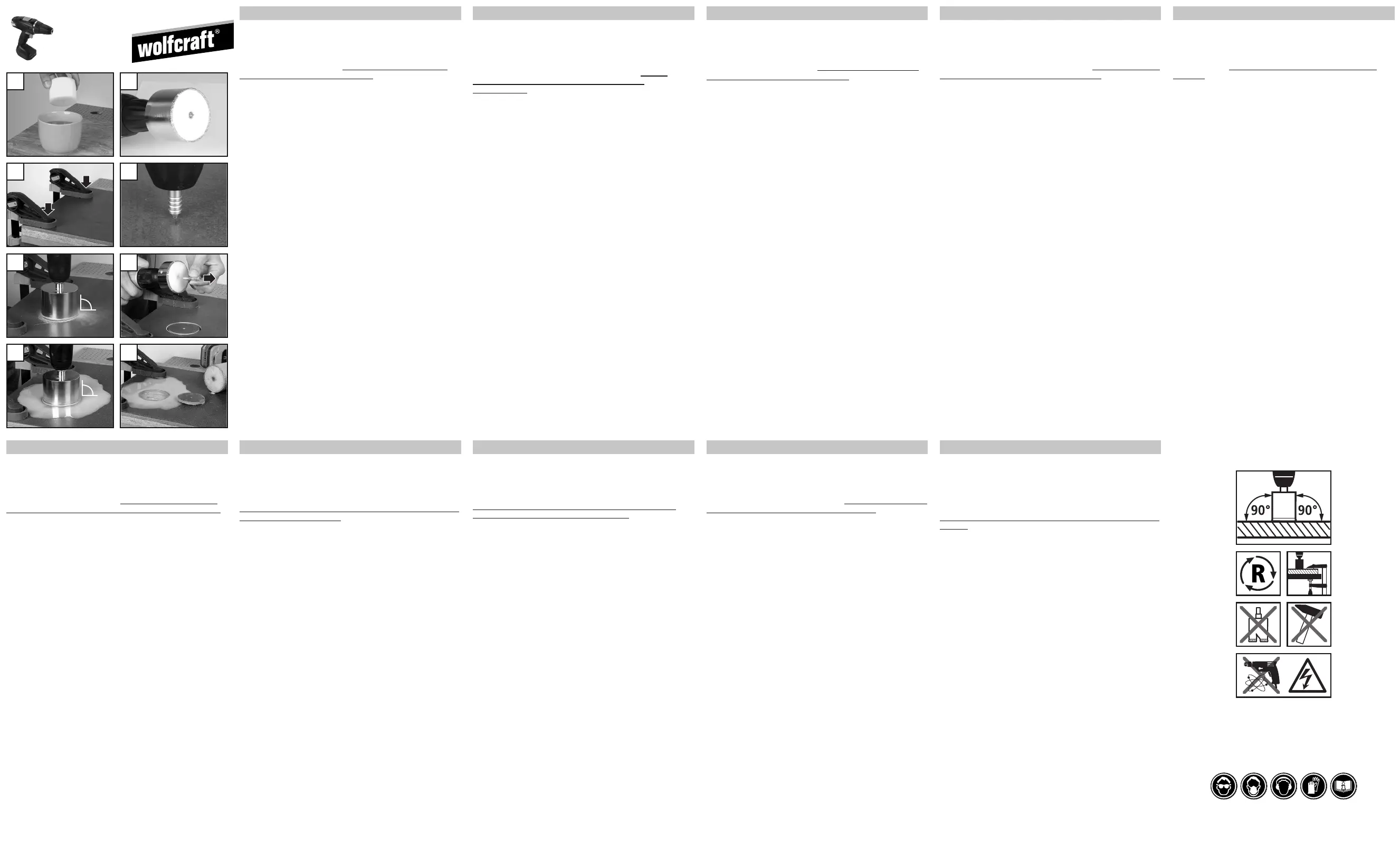

1. Tauchen Sie den mitgelieferten Schwamm in ein Gefäß mit

Wasser. Stellen Sie sicher, dass der Schwamm komplett mit

Wasser vollgesogen ist (siehe Abb. 1).

2. Befestigen Sie den Schwamm in der Lochsäge (siehe Abb. 2).

3. Die Lochsäge muss sicher, zentriert und fest im Bohrfutter Ihres

Akkuschraubers befestigt sein.

4. Die zu bearbeitende Fliese muss vor dem Bohren auf einer ge-

raden Fläche sicher und gut befestigt sein, damit sich die Fliese

beim

Bohren nicht bewegen kann (siehe Abb. 3).

5. Um die Lochsäge im weiteren Arbeitsvorgang präzise positio-

nieren zu können, bohren Sie mit dem Zentrierbohrer der Loch-

säge vorab ein kleines Führungsloch in die Fliese - ca. 1 mm tief

(siehe Abb. 4).

6. Stecken Sie den Zentrierbohrer zurück in die Lochsäge, positio-

nieren ihn für den nächsten Arbeitsschritt in das Führungsloch

der Fliese und bohren diese im rechten Winkel zum Werkstoff

an (siehe Abb. 5).

7. Sobald die ersten Millimeter der diamantbestreuten Lochsäge

in die Fliese eingetaucht sind oder der Tiefenstopp des Zentrier-

bohrers das Werkstück erreicht hat, entfernen Sie bitte den

Zentrierbohrer für den weiteren Bohrvorgang (siehe Abb. 6).

8. Setzen Sie nun die Lochsäge in die vorhandenen Konturen des

ersten Schnittes ein und führen den Bohrvorgang fort. Nicht

mit zu hohem Anpressdruck arbeiten (siehe Abb. 7)!

TIPP: Je größer der Durchmesser der Lochsäge ist, desto gerin-

ger sollte die Drehzahl des Akkuschraubers beim Bohren sein.

9. Stellen Sie immer sicher, dass die Lochsäge beim Bohren

ausreichend mit Wasser gekühlt ist.

10. Beim Erreichen der erforderlichen Bohrtiefe ist die Drehzahl

und der Anpressdruck zu reduzieren, damit die Unterlage (z.B.

Tischplatte) und Lochsäge nicht beschädigt werden.

11. Nach Bohrungen mit der Lochsäge den Schwamm entnehmen,

reinigen und trocknen.

This diamond hole saw has specifically been designed for drilling

clean and precise holes in wall and floor tiles, fine stoneware and

thin granite slabs.

In order to ensure a long service life of the diamond hole saw, it

must be cooled with water during drilling. Therefore, these hole

saws must only be used with a cordless screwdriver!

Instructions for use

1. Immerse the enclosed sponge in a water-containing vessel.

Make sure that the sponge is fully saturated with water

(see Fig. 1).

2. Insert the sponge in the hole saw (see Fig. 2).

3. The hole saw must be securely, centrally and firmly inserted in

the chuck of your cordless screwdriver.

4. The tile to be worked on must be securely and firmly fixed on

a flat surface before drilling, so as to ensure that the tile cannot

move during drilling (see Fig. 3).

5. In order to put the hole saw in its precise position for the next

work step, first drill a little locating hole with the pilot drill of

the hole saw into the tile - about 1 mm deep (see Fig. 4).

6. Put the pilot drill back into the hole saw, position it for the

next step in the locating hole of the tile and drill the hole at

a 90° angle to the material (see Fig. 5).

7. As soon as the first millimetres of the diamond coating have

penetrated the tile, or as soon as the depth stop of the pilot

drill touches the material, please remove the pilot drill for the

next drill step (see Fig. 6).

8. Put the hole saw into the existing contours of the first cut and

carry on drilling. Do not apply excessive contact pressure

(see Fig. 7)!

PLEASE NOTE: The larger the diameter of the hole saw, the

slower should the ro-tational speed of the cordless screwdriver

be while drilling.

9. Always ensure that the hole saw is sufficiently cooled with

water when drilling.

10. After having reached the required drilling depth, reduce both

the rotational speed and the contact pressure, so as to ensure

that neither the support (e.g. table top) nor the hole saw can

get damaged.

11. After completing the drilling work with the hole saw, remove

the sponge, clean it and then dry it.

La scie trépan diamant a été spécialement conçue pour percer des

trous nets et précis dans les matériaux durs et délicats tels que

carrelages en grès cérame, grès émaillé , plaques de granit,

marbre, matériaux composite, fibre de verre…

Pour garantir une longue durée de vie aux scies trépans diamant,

il est vivement recommandé de percer en utilisant le système de

refroidissement à eau livré d’origine. Pour des raisons de sécurité,

veuillez n’utiliser qu’une visseuse-perceuse sans fil à batterie.

Instructions d’emploi :

1. Plongez l'éponge livrée d’origine dans un récipient rempli d’eau.

Assurez-vous que l’éponge est entièrement imbibée d’eau

(voir fig. 1).

2. Insérez l’éponge dans la scie trépan (voir fig. 2).

3. Fixez fermement la scie trépan dans la perceuse-visseuse en

centrant bien l’axe de l’outil dans le mandrin.

4. Posez la pièce à percer sur une surface plane puis fixez

la fermement afin qu’elle ne puisse pas se déplacer pendant

le perçage (voir fig. 3).

5. Pour assurer le perçage à l’emplacement exact souhaité,

utiliser en première étape la pointe de centrage seule

et pré-percez dans le carrelage un petit trou de centrage

d’environ 1 mm de profondeur. La pointe montée sur embout

et placée d’origine dans la scie trépan se retire par simple clic

(voir fig. 4).

6. Réintroduisez la pointe de centrage dans la scie trépan et

percez perpendiculairement au matériau (voir fig. 5) en calant la

pointe sur le pré-perçage.

7. Dès que les premiers millimètres de la couronne diamantée ont

pénétré dans le carrelage, enlevez la pointe de centrage qui n’est

en aucun cas un foret de perçage. Dans le cas contraire,

le perçage serait bloqué par la butée centrale qui maintient

la pointe de centrage (voir fig. 6).

8. Terminer le perçage en replaçant la scie trépan sans pointe dans

le diamètre pré-percé. N’exercez pas une trop forte

pression pendant le travail (voir fig. 7) !

Conseil : plus la scie trépan est de grand diamètre, plus il faut

réduire la vitesse de perçage.

9. Assurez-vous, pendant le perçage, que la scie trépan est

toujours suffisamment refroidie par l’eau. Si nécessaire,

veuillez humidifier à nouveau l ‘éponge.

10. En phase pré-finale de perçage, réduisez la vitesse et la pression

d’applique afin de ne pas endommager la surface de la pièce,

ni l’outil de perçage.

11. En fin d’opération, retirez l’éponge, nettoyez-la et faîtes

la sécher.

Esta sierra de corona Diamant está concebida especialmente para

taladrar agujeros limpios y precisos en baldosas, azulejos, gres

fina y tablas de granito delgadas.

A fin de asegurar una larga durabilidad de las sierras de corona

Diamant, éstas deben ser refrigeradas con agua durante el

taladrado. ¡Utilice por ello las sierras de corona únicamente con

un atornillador de acumulador!

Instrucciones de uso:

1. Moje la esponja suministrada en un recipiente con agua,

asegurando que esté empapada por completo (véase fig. 1).

2. Sujete la esponja en la sierra de corona (véase fig. 2).

3. La sierra de corona p1-ha de estar sujetada fija y seguramente

y estar bien centrada en el portabrocas de su atornillador

de acumulador.

4. Sujete la baldosa a trabajar segura y firmemente sobre una

superficie recta antes de taladrar, de manera que la baldosa

no pueda moverse durante el taladrado (véase fig. 3).

5. Para poder posicionar luego exactamente la sierra de corona,

taladre primero un pequeño agujero de posicionamiento en

la baldosa (de aprox. 1 mm de profundidad) con la broca

de centrar de la sierra de corona (véase fig. 4).

6. Inserte la broca de centrar de nuevo en la sierra de corona,

posiciónela para la fase de trabajo siguiente en el agujero de

posicionamiento de la baldosa y taladre la baldosa aplicando

la sierra de corona perpendicularmente a la pieza de trabajo

(véase fig. 5).

7. Cuando los primeros milímetros de la sierra de corona diaman-

tada se hundan en la baldosa o el tope de profundidad de la

broca de centrar alcance la pieza de trabajo, retire la broca de

centrar antes de proseguir el taladrado (véase fig. 6).

8. Coloque ahora la sierra de corona en el perfil del primer

corte y prosiga el taladrado. ¡No trabaje con una presión

de aplicación excesivamente alta (véase fig. 7)!

CONSEJO: Cuanto mayor sea el diámetro de la sierra de corona,

menor debería ser la velocidad del atornillador de acumulador

al taladrar.

9. Asegúrese de que la sierra de corona esté siempre

suficientemente refrigerada con agua al taladrar.

10. Al alcanzar la profundidad de taladrado necesaria, reduzca la

velocidad y la presión de aplicación para no dañar la superficie

de apoyo (por ejemplo mesa) y la sierra de corona.

11. Una vez terminado el trabajo, retire, limpie y seque la esponja.

Deze diamant-gatenzaag is speciaal voor het boren van zuivere

en precieze gaten in wand- en vloertegels, fijnsteen en dunne

granietplaten.

Om een lange levensduur van de diamant-gatenzagen te

garanderen, moeten deze tijdens het boren met water worden

gekoeld. Daarom mogen deze gatenzagen uitsluitend met een

accuschroevendraaier gebruikt worden !

Gebruiksaanwijzing:

1. Dompel de meegeleverde spons in een bak water. Controleer

of de spons volledig met water volgezogen is (zie afb. 1).

2. Bevestig de spons in de gatenzaag (zie afb. 2).

3. De gatenzaag moet veilig, centrisch en stevig in de boorhouder

van uw accuschroevendraaier bevestigd zijn.

4. De te bewerken tegel moet vóór het boren op een vlakke

ondergrond goed en stevig vastgezet worden, zodat de tegel

bij het boren niet kan bewegen (zie afb. 3).

5. Om de gatenzaag tijdens het verdere verloop van de werk-

zaamheden exact te kunnen positioneren, boort u van tevoren

met de centreerboor van de gatenzaag een klein geleidegat

in de tegel (ca. 1 mm diep) (zie afb. 4).

6. Steek de centreerboor terug in de gatenzaag, positioneer hem

voor de volgende stap in het geleidegat van de tegel en zet de

gatenzaag aan in een rechte hoek op het materiaal (zie afb. 5).

7. Zodra de eerste millimeters van de met diamant bestrooide

gatenzaag in de tegel zijn verzonken of de dieptestop van

de centreerboor het werkstuk bereikt heeft, de centreerboor

verwijderen voor de verdere boorwerkzaamheden (zie afb. 6).

8. Plaats nu de gatenzaag in de aanwezige contouren van de

eerste snede en ga verder met boren. Niet werken met te hoge

aandrukkracht (zie afb. 7)!

TIP: Hoe groter de diameter van de gatenzaag is, des te lager

het toerental van de accuschroevendraaier bij het boren moet

zijn.

9. Zorg altijd, dat de gatenzaag tijdens het boren voldoende met

water wordt gekoeld.

10. Als de gewenste boordiepte bereikt is, het toerental en de

aandrukkracht verminderen, zodat de ondergrond (zoals

tafelblad) en de gatenzaag niet beschadigd worden.

11. Nadat met de gatenzaag geboord is, de spons eruit halen,

schoonmaken en drogen.

Questa sega a tazza diamantata serve per praticare dei fori netti e

precisi nelle piastrelle delle pareti o del pavimento, gres e piastre

di granito sottili.

Per garantire una lunga durata dei bordi diamantati è necessario

raffreddarli con acqua al momento della foratura; pertanto queste

tazze devono essere utilizzate soltanto con un avvitatori

a batteria!

Istruzioni per l’uso:

1. Immergere la spugna in dotazione in un contenitore d’acqua.

Accertarsi che la spugna sia completamente imbevuta d’acqua

(vedi fig. 1).

2. Fissare la schiuma (vedi fig. 2).

3. La tazza deve essere assicurata,centrata e fissata saldamente

nel mandrino dell’avvitatore a batteria.

4. Prima di esser forata, la piastrella da trattare deve essere ben

fissata con sicurezza su una superficie piana in modo che non

possa spostarsi al momento della foratura (vedi fig. 3).

5. Per poter posizionare con precisione la sega a tazza e proce-

dere con il lavoro, è necessario praticare in via preliminare un

piccolo foro di guida nella piastrella (profondo circa 1 mm)

con la punta di centraggio della sega a tazza (vedi fig. 4).

6. Rimettere la punta di centraggio nella sega a tazza, posizio-

narla per la successiva fase di lavoro nel foro di guida della

piastrella e praticare dei fori ad angolo retto rispetto

al materiale (vedi fig. 5).

7. Non appena affondano i primi millimetri della sega a tazza

diamantata nella piastrella oppure al raggiungimento del

pezzo da parte dell’arresto di profondità della punta di

centraggio, si prega di rimuovere la punta di centraggio per

procedere con la foratura (vedi fig. 6).

8. Ora montare la sega a tazza nei contorni presenti del primo

taglio e proseguire con la foratura. Non lavorare con l’alta

pressione (vedi fig. 7)!

UN CONSIGLIO UTILE: maggiore è il diametro della tazza,

minore dovrebbe essere la velocità dell’avvitatore a batteria

9. Accertarsi che in fase di foratura la tazza sia raffreddata

a sufficienza con acqua.

10. Ridurre la velocità e la pressione al raggiungimento della

profondità di foratura richiesta in modo che la base

(ad esempio il piano del tavolo) e la tazza non vengano

danneggiati.

11. Rimuovere, pulire ed asciugare la spugna dopo aver praticato

i fori con la tazza.

Esta serra craniana Diamant destina-se especialmente para furar

orifícios limpos e precisos em azulejos e ladrilhos, placas cerâmicas

e placas de granito finas.

Para garantir uma longa vida útil das serras cranianas Diamant,

elas têm de ser refrigeradas a água ao furar. Por isso estas serras

cranianas só podem ser usadas com uma aparafusadora sem fio!

Instruções de uso:

1. Mergulhe a esponja juntamente fornecida num recipiente

com água. Certifique-se de que a esponja fique completamente

saturada com água (ver Fig. 1).

2. Fixe a esponja na serra craniana (ver Fig. 2).

3. A serra craniana tem de estar fixada com segurança, de forma

centrada e firme no mandril porta-brocas da aparafusadora

sem fio.

4. Os azulejos e ladrilhos a serem trabalhados têm de estar bem

fixos sobre uma superfície direita antes de furar, para que não

se possam deslocar ao serem furados (ver Fig. 3).

5. Para poder posicionar a serra craniana com precisão para os

trabalhos seguintes, fure previamente um pequeno orifício

de guia no ladrilho com a broca de centragem da serra (cerca 1

mm de profundidade) (ver Fig. 4).

6. Volte a inserir a broca de centragem na serra craniana,

posicione-a para o passo seguinte no orifício de guia do

ladrilho e fure este em ângulo recto relativamente ao material

(ver Fig. 5).

7. Logo que tenham entrado os primeiros milímetros da serra

craniana com pó de diamante no ladrilho ou o batente em

profundidade da broca de centragem tenha atingido a peça

a ser trabalhada, remova a broca de centragem para continuar

a perfuração (ver Fig. 6).

8. Coloque agora a serra craniana nos contornos existentes do

primeiro corte e continue a perfuração. Não carregue com

demasiada força ao furar (ver Fig. 7)!

DICA: Quanto maior for o diâmetro da serra craniana, tanto

menor deverá ser a velocidade de rotação da aparafusadora

sem fio ao furar.

9. Certifique-se sempre de que a serra craniana seja suficiente-

mente refrigerada com água ao furar.

10. Ao atingir a profundidade de furo requerida, deve-se reduzir a

velocidade de rotação e a pressão de contacto, para não danifi-

car o suporte (p.ex. tampo da mesa) nem a serra craniana.

11. Depois de fazer os furos com a serra craniana, retirar a esponja,

limpar e secar.

Denne diamanthulsav er udviklet specielt til boring af “rene“

og præcise huller i væg- og gulvfliser, fint stentøj og tynde

granitplader.

For at sikre en lang levetid, skal diamanthulsaven køles med vand

under boringen. Derfor må den kun benyttes sammen med en

akkuboremaskine!

Betjeningsvejledning:

1. Læg medfølgende svamp i en beholder med vand og lad den

suge godt (se fig. 1).

2. Placér svampen i hulsaven (se fig. 2).

3. Hulsaven skal sidde sikkert og centreret i akkuboremaskinens

borepatron.

4. Flisen, der skal bearbejdes, spændes godt fast til et jævnt

underlag, så den ikke flytter sig under boringen (se fig. 3).

5. For at kunne placere hulsaven præcist til de næste arbejdstrin,

borer du først et lille føringshul i flisen (ca. 1 mm dybt) med

hulsavens centreringsbor (se fig. 4).

6. Stik centreringsboret tilbage i hulsaven, placer det i flisens

føringshul for næste arbejdstrin og bor denne i ret vinkel til

materialet (se fig. 5).

7. Så snart de første millimeter af diamant-hulsaven befinder sig

inde i flisen eller centreringsborets dybdestop har nået emnet,

fjerner du centreringsboret for yderligere boreforløb (se fig. 6).

8. Sæt nu hulsaven ind i konturerne til første snit og fortsæt

boringen. Husk, at arbejdstrykket ikke må være for stort

(se fig. 7)!

HUSK: Jo større diameter hulsaven har, jo mindre skal

omdrejningstallet på akkuboremaskinen være under boringen.

9. Drag altid omsorg for, at hulsaven køles tilstrækkeligt med

vand i forbindelse med boring.

10. Når boredybden er som ønsket, reduceres omdrejningstallet

og pressetrykket, så underlaget (f. eks. bordplade) og hulsaven

ikke tager skade.

11. Efter boring med hulsav fjernes svampen, hvorefter den renses

og lægges til tørring.

Denna diamanthålsåg används speciellt för sågning av rena och

exakta hål i vägg- och golvkakel, fint stengods och tunna

granitplattor.

För att kunna garantera att diamanthålsågen får lång livslängd

måste vatten användas som kylmedel under sågningen. Därför får

dessa hålsågar endast användas med ackumulator skruvdragare!

Bruksanvisning:

1. Doppa medföljande svamp ned i ett kärl med vatten. Säkerställ

att svampen har absorberat så mycket vatten som möjligt

(se fig. 1).

2. Fäst svampen i hålsågen (se fig. 2).

3. Hålsågen måste fästas säkert, centrerat och fast i skruvdraga-

rens chuck.

4. Innan starten skall kaklet som skall bearbetas fästas väl och

säkert på plan yta så att kaklet inte kan slinta under sågningen

(se fig. 3).

5. För att kunna placera hålsågen exakt under håltagningen,

använd hålsågens centreringborr och förborra först ett litet

hål (djup ca. 1 mm) i kaklet (se fig. 4).

6. Fäst igen centreringsborren i hålsågen, placera den i hålet inför

nästa arbetssteg och borra i rät vinkel mot kaklet (se fig. 5).

7. Så snart hålsågens diamantbeläggning har försänkts några

millimeter i kaklet eller centreringsborrens djupstopp har nått

arbetsstycket, ska centreringsborren avlägsnas för fortsatt

håltagning (se fig. 6).

8. Placera nu hålsågen i konturerna av befintligt skärhål och

fortsätt med håltagningen. Arbeta ej med för högt

anpressningstryck (se fig. 7)!

TIPS: Ju större håldiameter på hålsågen desto mindre väljs

varvtalet på skruvdragaren för sågning.

9. Säkerställ alltid att hålsågen får tillräckligt med vattenkylning

under sågningen.

10. Vid uppnått nödvändigt sågdjup skall varvtalet och

anslagstrycket reduceras så att underlaget (t ex bordsskivan)

och hålsågen ej skadas.

11. Efter avändandet av hålsågen avlägsnas svampen och sedan

rengörs och torkas den.

Tämä timanttireikäsaha on tarkoitettu puhtaiden ja tarkkojen

reikien poraukseen seinä- ja lattialaattoihin, hienokivialustoihin

ja ohuisiin graniittilevyihin.

Timanttireikäsahojen pitkä käyttöikä voidaan taata jäähdyttämällä

niitä vedellä porauksen yhteydessä. Sen vuoksi näitä reikäsahoja

saa käyttää ainoastaan yhdellä akkuruuvaimella.

Käyttöohje:

1. Upota mukana toimitettu sieni vesiastiaan. Varmista, että sieni

imeytyy täyteen vettä (katso kuva 1).

2. Kiinnitä sieni reikäsahaan (katso kuva 2).

3. Reikäsahan on oltava kiinnitetty turvallisesti, keskitetysti ja

tiukasti akkuruuvaimen poraistukkaan.

4. Käsiteltävä laatta on ennen porausta kiinnitettävä turvallisesti

ja varmasti tasaiselle alustalle, jotta laatta ei liiku porauksen

aikana (katso kuva 3).

5. Jotta sahan voi muita työvaiheita varten asemoida tarkoin,

poraa keskiöporalla laattaan ensin pieni ohjausreikä

(n. 1mm syvä) (katso kuva 4).

6. Laita keskiöpora takaisin reikäsahaan, asemoi seuraavaa

työvaihetta varten laatan ohjausreikää ja poraa se suorassa

kulmassa materiaaliin (katso kuva 5).

7. Heti kun terä on uponnut laattaan ensimmäisiä millimetrejä

tai kun keskiöporan syvyysvaste on saavuttanut työkappaleen,

poista keskiöpora lisäporausvaihetta varten (katso kuva 6).

8. Aseta nyt reikäsaha ensimmäisen leikkauksen ääriviivoihin ja

jatka porausta.Älä paina työkalua liikaa (katso kuva 7)!

VIHJE: Mitä suurempi reikäsahan halkaisija on, sitä pienempi

akkuruuvaimen kierrosluvun tulisi olla porattaessa.

9. Varmista aina, että reikäsahaa jäähdytetään riittävästi vedellä.

10. Kun haluttu poraussyvyys saavutetaan, kierroslukua ja

painetta tulee vähentää, jotta alusta (esim. pöytälevy) ja

reikäsaha eivät vaurioidu.

11. Kun poraus reikäsahalla saadaan päätökseen, poista sieni sekä

puhdista ja kuivaa se.

wolfcraft

GmbH

D-56746 Kempenich

Germany

www.wolfcraft.de

116300500 / 09.2011

Bdal 5920-33_8911 LS 116300500 01.09.2011 14:07 Uhr Seite 1

5920 000 - 5933 000, 8911 000

90°

wolfcraft

GmbH

D-56746 Kempenich

Germany

www.wolfcraft.de

116300500 / 09.2011

Denne diamant hullsagen er spesielt egnet for boring av rene

og presise hull i vegg- og gulvfliser, fint steintøy og tynne

granittplater.

For å garantere en lang levetid av diamant hullsagen må denne

kjøles med vann under boring. Derfor må denne hullsagen kun

brukes med en akkumulatorskrutrekker!

Bruksanvisning:

1. Dypp den medleverte svampen ned i en beholder med vann.

Se til at svampen er helt full med vann (se bilde 1).

2. Fest svampen på hullsagen (se bilde 2).

3. Hullsagen må være sikkert, sentrert og fast festet

i borpatronen til akkumulatorskrutrekkeren.

4. Flisen som skal bearbeides må fastgjøres godt før boring på

en rett flate, slik at flisen ikke kan beveges under boring

(se bilde 3).

5. For å kunne plassere hullsagen i ytterlige arbeidsforløp borer

du først et lite føringshull i flisen (ca. 1 mm dyp) med

sentreringsboret til hullsagen (se bilde 4).

6. Sett sentreringboret tilbake i hullsagen, plasser det

i føringshullet til flisen for neste arbeidstrinn, og bor dette

i rett vinkel til materialet (se bilde 5).

7. Med en gang de første millimeterene til diamant hullsagen er

inne i flisen, eller dybdestoppet til sentreringsboret har nådd

materialet, fjerner du sentreringsboret for videre boreforløp

(se bilde 6).

8. Sett nå hullsagen inn i konturene til første snitt og fortsett

boreforløpet. Man må ikke utøve for høyt presstrykk

(se bilde 7)!

TIPS: Jo større diameteret til hullsagen er, jo mindre bør

turtallet til akkumulatorskrutrekkeren være under boring.

9. Se alltid til at hullsagen kjøles tilstrekkelig med vann under

boring.

10. Når nødvendig boredybde nås, må turtallet og trykket

reduseres, slik at underlaget (f. eks. bordplate) og hullsagen

ikke skades.

11. Etter boring med hullsagen fjernes svampen, rengjør og la det

tørke.

Ta diamentowa otwornica jest specjalnie przeznaczona do

wykonywania czystych i precyzyjnych otworów w płytkach

ściennych i podłogowych, kamieniu szlachetnym i cienkich

płytach granitowych.

Aby zagwarantować długą żywotność otwornic diamentowych,

muszą być one podczas wiercenia chłodzone wodą. Dlatego

otwornice te wolno stosować wyłącznie z wkrętarką

akumulatorową!

Instrukcja obsługi:

1. Znajdującą się w zestawie gąbkę proszę zanurzyć w pojemniku

z wodą. Proszę upewnić się, czy gąbka została całkowicie

nasączona (patrz rys. 1).

2. Gąbkę należy umieścić w otwornicy (patrz rys. 2).

3. Otwornica musi być centralnie, mocno, i bezpiecznie umocowana

w uchwycie wiertarskim Państwa wkrętarki akumulatorowej.

4. Płytka, która ma zostać poddana obróbce musi zostać pewnie

i bezpiecznie zamocowana na równej powierzchni w ten sposób,

aby podczas wiercenia nie mogła się poruszać (patrz rys. 3).

5. Aby zapewnić precyzyjne ustawienie otwornicy w trakcie dalszej

pracy, należy najpierw wywiercić w płytce wiertłem centrującym

otwornicy mały otwór prowadzący (o głębokości ok.1 mm)

(patrz rys. 4).

6. W celu wykonania kolejnej czynności należy ponownie

zamieścić wiertło centrujące w otwornicy, a następnie ustawić

je w wywierconym uprzednio w płytce otworze prowadzącym

i wykonać otwór, wiercąc pod kątem prostym do powierzchni

płytki (patrz Rys. 5).

7. W momencie, gdy krawędź otwornicy z nasypem diamentowym

zagłębi się o kilka milimetrów w płytce lub ogranicznik głębo-

kości wiertła centrującego znajdzie się na punkcie styku z płytką,

w której wykonujemy otwór należy wyjąć wiertło centrujące

i przystąpić do wykonania kolejnej czynności (patrz Rys. 6).

8. Następnie należy przyłożyć otwornicę do istniejącego obrysu

pierwszego wiercenia i kontynuować wiercenie. W trakcie wier-

cenia nie należy używać zbyt dużej siły nacisku (patrz Rys. 7)!

RADA: im większa średnica otwornicy, tym mniejsza winna

być podczas wiercenia prędkość obrotowa wkrętarki

akumulatorowej.

9. Proszę stale sprawdzać, czy podczas wiercenia otwornica jest

w sposób dostateczny chłodzona wodą.

10. Po osiągnięciu wymaganej głębokości otworu należy zmniejszyć

prędkość obrotową oraz nacisk w ten sposób, aby podłoże

(np. płyta stołu) i otwornica nie zostały uszkodzone.

11. Po skończeniu wiercenia wyjąć z otwornicy gąbkę, oczyścić ją

i wysuszyć.

Aυτ το πµικρ πρινι για τρπεσ µε διαµντι για κοπ ακριβεασ,

χησιµοποιεται για τρπεσ σε πλακκια τοχου και δαπδου, σε

ψευδοπορσελνη και γρανιτπλακεσ.

Για εξασφλιση µακρσ ζωσ των πριονιν µε διαµντι, πρπει να

ψχονται µε νερ κατ τη χρση. Γιαυτ να χρησιµοποιονται τα

πρινια αυτ µνο µε κατσαβδι µπαταρασ!

Οδηγα χρσης:

1. Βρξτε το συµπαραδιδµενο σφουγγρι σε δοχεο µε νερ.

Σιγουρευτετε, πωσ το σφουγγρι απορρφησε καλ το νερ

(βλπε εικ. 1).

2. Στερεστε το σφουγγρι στο πρινι για µικρσ τρπεσ

(βλπε εικ. 2).

3. Το πρινι για µικρσ τρπεσ πρπει να εναι καλ στερεωµνο

και κεντραρισµνο στην υποδοχ του κατσαβιδιο µπαταρασ.

4. Το πλακκι που ηα επεξεργαστετε πρπει πριν το τρπηµα

να στερεωηε καλ σε εππεδη επιφνεια για να µη µπορε

να κινηηε κατ το τρπηµα (βλπε εικ. 3).

5. Για να µπορέσετε να τοποθετήσετε µε ακρίβεια το πριόνι για

µικρέσ τρύπεσ για το επόµενο βήµα εργασίασ, ανοίξτε πρώτα

µε το τρυπάνι κεντραρίσµατοσ του πριονιού µια µικρή τρύπα-

οδηγό στο πλακάκι (βάθουσ περίπου 1 ) (βλπε εικ. 4).

6. Προσαρµόστε το τρυπάνι κεντραρίσ

µατοσ πάλι στο πριόνι,

τοποθετήστε το για το επόµενο βήµα εργασίασ στην τρύπα-

οδηγό στο πλακάκι και τρυπήστε σε ορθή γωνία πάνω στο

κατεργαζόµενο αντικείµενο (βλπε εικ. 5).

7. Μόλισ βυθιστούν τα πρώτα χιλιοστόµετρα του αδαµαντοφόρου

πριονιού στο πλακάκι ήµόλισ το στοπ βάθουσ τ

ου τρυπανιού

κεντραρίσµατοσ αγγίξει το κατεργαζόµενο αντικείµενο,

παρακαλούµε αφαιρέστε το τρυπάνι κεντραρίσµατοσ για το

επόµενο βήµα διάτρησησ (βλπε εικ. 6).

8. Τοποθετήστε τώρα το πριόνι για µικρέσ τρύπεσ στο υπάρχον

περίγραµµα από το πρώτο βήµα και συνεχίστε τη διάτρηση.

Μην εργάζεστε µε µεγάλη πί

εση (βλπε εικ. 7)!

ΣΥΜΒΟΥΛΗ: σο µεγαλτερη η διµετροσ του πριονιο για

µικρσ τρπεσ, τσο χαµηλτεροσ να εναι ο αριηµσ στροφν

του κατσαβιδιο µπαταρασ κατ το τρπηµα.

9. Να σιγουρεεστε πντα πωσ το πρινι ψχεται καλ µε νερ

κατ το τρπηµα.

10. ταν φτσετε το αναγκαο βηοσ τησ τρπασ να µειωηε ο

αριηµσ στροφν και η πεση, τσι στε να µη καταστραφον

η επιφνεια (π.χ. ο πγκοσ εργασασ) και το πρινι.

11. Μετ απ χρση του πριονιο, αφαιρετε το σφουγγρι,

το καηαρζετε και το στεγννετε.

Bu elmas delik testeresi duvar ve zemin fayanslarına, ince taş

ve ince granit yüzeylere özel olarak temiz ve kesin delik delme

işlemine uygun olarak tasarlanmıştır.

Elmas testerelerin daha uzun ömürlü olmasını sağlamak için delme

esnasında bunların su ile soğutulması gerekir. Bu nedenle bu delik

testeresi sadece akülü tornavida ile kullanılabilir!

Kullanım kılavuzu:

1. Birlikte gönderilen süngeri su dolu kaba daldırınız. Süngerin

her tarafından su emildiğini kontrol ediniz (bkz. resim 1).

2. Süngeri delik testeresine sabitleyiniz (bkz. resim 2).

3. Delik testeresi, akülü tornavidanızın delme astarına sıkı,

güvenli ve ortalanarak sabitlenmiş olmalıdır.

4. İşleme alınacak fayans, delme işleminden önce düz bir zemine,

güvenli ve iyice sabitlenmelidir ki fayans delme işlemi sırasında

hareket etmesin (bkz. resim 3).

5. Bir sonraki çalışma aşamasında deliği sorunsuz biçimde

konumlandırabilmek için delik testeresinin punta matkabı

ile önce fayansa küçük bir kılavuz deliği açınız (yaklaşık 1 mm

derinliğinde) (bkz. resim 4).

6. Punta matkabını yeniden delik testeresine geçirip bunu bir

sonraki işlem adımı için fayansın kılavuz deliğine konumlandırıp

bunu malzemeye dik açı ile deliniz (bkz. resim 5).

7. Elmas destekli delik testeresinin ilk milimetreleri fayansa

girdiğinde veya punta matkabının derinlik esaslı durdurma

tertibatı devreye girdiğinde, bir sonraki delme işlemi için

lütfen punta matkabını çıkartınız (bkz. resim 6).

8. Şimdi artık delik testeresini ilk adımdaki kontürlerine oturtup

delme işlemini sürdürebilirsiniz. Asla fazlaca baskı uygulayarak

çalışmayınız (bkz. resim 7).

Öneri: Delik testeresinin çapı büyüdükçe, akülü tornavidanın

delme esnasındaki devir sayısı da o oranda azalacaktır.

9. Delik testeresi ile delik delerken yeterli miktarda su ile

soğutulduğundan emin olunuz.

10. İstenilen delik derinliğine ulaşıldığında devir sayısı ve baskı

da azaltılmalıdır, bu şekilde zeminin (örneğin masa yüzeyi)

ve delik testereniz zarar görmeyecektir.

11. Delik testeresi ile delme işlemi tamamlandıktan sonra sünger

çıkarılır, temizlenir ve kurutulur.

Tato diamantová děrovka byla speciálně navržena pro vrtání

čistých a přesných otvorů do zdi a dlažby, jemné kameniny

a tenkých žulových desek.

Abyste zajistili co nejdelší životnost děrovky, musí být při vrtání

chlazena vodou. Proto může být děrovka použita pouze s aku

vrtačkou!

Pokyny pro použití

1. Ponořte přiloženou houbičku do nádoby s vodou. Ujistěte se,

že je houbička vodou zcela nasáklá (viz obr. 1).

2. Vložte houbičku do děrovky (viz obr.2).

3. Děrovka musí být bezpečně a pevně uchycena ve sklíčidle

aku vrtačky.

4. Dlaždice musí být bezpečně a pevně zajištěna na rovném

povrchu, aby se zamezilo jejímu pohybu při vrtání (viz obr.3).

5. Aby bylo možné děrovku umístit do přesné pozice pro další

krok, nejprve vyvrtejte vrtákem děrovky malou naváděcí

díru - asi 1 mm hlubokou (viz obr. 4)

6. Vraťte vrták zpět do děrovky, umístěte do naváděcí díry

a vrtejte v úhly 90° k materiálu (viz obr. 5)

7. Jakmile první milimetry diamantové vrstvy proniknou dlaždicí,

nebo jakmile se hloubkový doraz vrtáku dotkne dlaždice,

vyjměte prosím vrták pro další krok (viz obr. 6)

8. Vložte děrovku do obrysu prvního řezu a pokračujte ve vrtání.

Nevyvíjejte příliš velký kontaktní tlak (viz obr. 7)!

UPOZORNĚNÍ: Čím větší průměr děrovky, tím by měla být

pomalejší rychlost otáček aku vrtačky při vrtání.

9. Vždy se ujistěte, že je děrovka při vrtání dostatečně chlazena

vodou.

10. Po dosažení požadované hloubky vrtání snižte počet otáček

a kontaktní tlak, aby nedošlo k poškození podkladu

(např. desky stolu) a děrovky.

11. Po skončení vrtání vyjměte houbičku, umyjte ji a osušte.

Ezek a műgyémánt lyukfűrészek tiszta és pontos lyukak vágását

teszik lehetővé fali- és padlócsempékbe, greslapokba

(finomkőagyag lapokba), illetve vékony gránitlapokba.

A lyukfűrészek élettartamának megőrzéséhez szükséges, hogy

munka közben vízzel hűtsük őket. Ezért ezeket a lyukfűrészeket

csakis akkus fúróval és akkus csavarbehajtóval szabad használni!

Használati utasítás

1. Merítse a hozzá adott szivacsot egy pohár vízbe. Győződjün

meg róla, hogy a szivacs teljesen teleszívta magát vízzel

(lásd 1. ábra).

2. Helyezze a szivacsot a lyukfűrészbe (lásd 2. ábra).

3. A lyukfűrészt biztosan, erősen és központozva kell az akkus

szerszám tokmányába befogatni.

4. A megmunkálandó csempét vágás előtt biztonságosan és

erősen rögzíteni kell, hogy az átvágás során ne tudjon

elmozdulni (lásd 3. ábra).

5. A lyukfűrész precíz pozícionálásához a vágás előtt fúrjon a

lyukfűrész központozó fúrójával egy kb. 1 mm mély

vezetőfuratot (lásd 4. ábra).

6. Helyezze vissza a központozó fúrószárat a lyukfűrészbe,

a következő lépéshez pozícionálja az előfúrt vezetőfuratba,

majd kezdje el a lyukfűrészelést az anyagra merőlegesen

(lásd 5. ábra).

7. Amint a gyémántperemű lyukfűrész első millimétere a munka-

darabba merül, vagy a központozó fúrószár mélységütközője

felütközik, vegye ki a lyukfűrészből a központozó fúrószárat

(lásd 6. ábra).

8. A lyukfűrészt helyezze az előző lépésben kialakított vágási

kontúrba, és folytassa a lyukfűrészelést. Ne nyomja erősen

a szerszámot a vágáshoz (lásd 7. ábra).

TIPP: minél nagyobb a lyukfűrés átmérője, annál kisebb kell

legyen a meghajtó akkus csavarozó fordulatszáma.

9. Biztosítsa, hogy a vágás során a lyukfűrész kellő mértékű

vízhűtést kapjon.

10. A kívánt vágási mélység elérésekor csökkentse a fordulatszá-

mot és a nyomóerőt, hogy se a lyukfűrészt, se az alátétként

használt anyagot (pl. munkaasztal lapja) ne sértse meg.

11. Munka után vegye ki a lyukfűrészből a szivacsot, tisztítsa ki

és szárítsa meg.

Această carotă diamantată este proiectată special pentru găurirea

precisă şi curată a faianţei şi gresiei, a pietrei decorative şi

a plăcilor de granit subţiri.

Pentru asigurarea unei durate îndelungate de utilizare a carotei

diamantate, aceasta va trebui răcită cu apă pe perioada găuririi.

Aşadar, aceste carote diamantate vor fi utilizate exclusiv împreună

cu o bormaşină cu acumulator.

Instrucţiuni de utilizare

1. Introduceţi buretele inclus în livrare într-un vas cu apă.

Asiguraţi-vă că buretele este complet saturat cu apă

(vezi Fig. 1).

2. Introduceţi buretele în coroana diamantată (vezi Fig. 2)

3. Coroana diamantată trebuie fixată sigur, ferm, şi centrată

în mandrina bormaşinii cu acumulator.

4. Materialul care urmează a fi prelucrat trebuie fixat ferm şi

sigur pe o suprafaţă plană înainte de realizarea găuririi, în aşa

fel încât materialul de prelucrat să nu se mişte în timpul

găuririi (vezi Fig. 3).

5. Pentru a fi în măsură să poziţionaţi coroana diamantată în mod

precis, realizaţi cu ajutorul burghiului de centrare al coroanei

diamantate o gaură mică în materialul care urmează

a fi prelucrat - aprox. 1mm adâncime (Vezi Fig. 4).

6. Ataşaţi burghiul de centrare pe coroana diamantată, aşezaţi-l

în gaura realizată la pasul anterior şi realizaţi găurirea în unghi

drept faţă de materialul de prelucrat (vezi Fig. 5).

7. În momentul în care coroana diamantată a găurit primul

milimetru în material sau opritorul burghiului de centrare a

atins materialul de prelucrat, detaşaţi burghiul de centrare

de pe coroana diamantată înainte de a continua găurirea

(vezi Fig. 6).

8. Aşezaţi coroana diamantată pe conturul realizat iniţial pentru

găurire şi continuaţi găurirea. Nu aplicaţi presiune excesivă

asupra coroanei (vezi Fig. 7)!

ATENŢIE: Cu cât diametrul coroanei este mai mare, cu atăt mai

mică trebuie să fie viteza de rotaţie a bormaşinii cu acumulator

în timpul găuririi.

9. Asiguraţi în permanenţă răcirea suficientă a carotei diamantate

pe perioada găuririi.

10. Înainte de a atinge adâncimea dorită de găurire reduceţi pre-

siunea asupra carotei de găurire în aşa fel încât nici suprafaţa

de suport a piesei, nici carota diamantată să nu fie deteriorate.

11. După realizarea găuririi cu ajutorul carotei diamantate,

scoateţi buretele spălaţi-l şi uscaţi-l.

Тази диамантена боркорона е специално проектирана за чисто

и прецизно пробиване на дупки в стенни и подови плочки,

гранитогрес, тънки плочи от камък и гранит.

За да осигурите дълъг живот на диамантената боркорона,

тя трябва да бъде охлаждана с вода по време на пробиването.

Следователно, тези диамантени боркорони трябва да бъдат

използвани само с акумулаторна бормашина !

Инструкции за употреба

1. Потопете приложената гъба в съд с вода. Уверете се,

че гъбата е напълно напоена с вода (виж фиг. 1).

2. Поставете гъбата в диамантената боркорона (виж фиг. 2).

3. Диамантената боркорона трябва да бъде сигурно,

централно и здраво поставена в патронника на вашата

акумулаторна бормашина.

4. Преди да започнете пробиването, фиксирайте плочата, която

ще обработвате, безопасно и здраво към равна

повърхност, за да предотвратите движението и по време

на пробиването (виж фиг. 3).

5. За да поставите диамантената боркорона в точното положе-

ние за следващата работна стъпка, първо пробийте малък

локализиращ отвор с помоща на пилотното свредло

в плочата - с дълбочина около 1 мм (виж фиг. 4).

6. Поставете обратно пилотното свредло в диамантената

боркорона, позиционирайте го в локализирания отвор на

плочата и пробивайте под ъгъл 90Љ спрямо материала

(виж фиг. 5).

7. Веднага щом първите милиметри на диамантеното

покритие проникнат в плочката или ограничителя за

дълбочина на пилотното свредло допре до материала,

моля, свалете пилотното свредло за да преминете към

следващата работна стъпка (виж фиг. 6).

8. Поставете диамантената боркорона във вече съществува-

щите контури на отвора и продължете с пробиването.

Не прилагайте прекомерен натиск при пробиването

(виж фиг. 7).

ВНИМАНИЕ ! Колкото по-голям е диаметърът на диаманте-

ната боркорона , толкова по-бавна трябва да е ротационната

скорост на акумулаторната бормашина докато пробива.

9. Подсигурявайте се винаги, така че диамантената боркорона

да е достатъчно добре охладена с вода докато пробивате.

10. След като сте достигнали исканата дълбочина на пробиване,

намалете ротационната скорост и натиск, за да

избегнете повреда в основата (напр. повърхността на

масата) или на диамантената боркорона .

11. След приключване на пробивните работи с диамантената

боркорона, отстранете гъбата, почистете я и я изсушете.

Ova dijamantna pila za provrte je posebno prikladna za bušenje

čistih i preciznih rupa u zidnim i podnim pločicama, finoj kamenini

i tankim granitnim pločama.

Kako bi se osigurao dugi životni vijek dijamantnih pila za provrte,

morate ih tijekom bušenja hladiti vodom. Stoga ove pile za provrte

smijete koristiti samo s akumulatorskim odvijačem!

Upute za uporabu

1. Isporučenu spužvu uronite u posudu s vodom. Uvjerite se da

je spužva kompletno natopljena vodom (pogledajte sliku 1).

2. Umetnite spužvu u pilu za provrte (pogledajte sliku 2).

3. Pila za provrte mora biti sigurna, centrirana i dobro učvršćena

u steznoj glavi vašeg akumulatorskog odvijača.

4. Pločica koju želite obraditi mora prije bušenja biti sigurno

i dobro pričvršćena na ravnu površinu, kako se tijekom

bušenja ne bi mogla pomicati (pogledajte sliku 3).

5. Kako bi pilu za provrte u daljnjim radnim postupcima mogli

precizno pozicionirati, izbušite prije svega pomoću svrdla

za centriranje pile za provrte malu vodeću rupu u

pločici - dubine pribl. 1 mm (pogledajte sliku 4).

6. Utaknite svrdlo za centriranje natrag u pilu za provrte,

pozicionirajte za sljedeći radni korak u vodeću rupu pločice

i bušite rupu pod pravim kutom prema materijalu (pogledajte

sliku 5).

7. Čim prvi milimetar dijamantom prevučene pile za provrte uroni

u pločicu ili dubinski graničnik svrdla za centriranje dosegne

materijal, uklonite svrdlo za centriranje za sljedeći postupak

bušenja (pogledajte sliku 6).

8. Namjestite sada pilu za provrte u postojeće konture prvog reza

i nastavite postupak bušenja. Ne primjenjujte veliki pritisak

(pogledajte sliku 7)!

SAVJET: Što je veći promjer pile za provrte, toliko manji treba

biti broj okretaja akumulatorskog odvijača tijekom bušenja.

9. Uvijek osigurajte da se pila za provrte tijekom bušenja

dovoljno hladi s vodom.

10. Kod postizanja zahtijevane dubine bušenja reducirajte broj

okretaja i pritisak, kako se podloga (pr. ploča stola) i pila za

provrte

ne bi oštetili.

11. Nakon bušenja s pilom za provrte izvadite spužvu,

očistite je i posušite.

Алмазная буровая коронка предназначена для высверливания

чистых и точных отверстий в настенной и напольной плитки,

для работ с керамикой, керамогранитом и тонкими гранитными

плитами.

Для гарантии долгого срока службы алмазных буровых

коронок, они должны охлаждаться при сверлении водой.

Поэтому рекомендуется использовать только с аккумуляторной

дрелью!

Руководство по эксплуатации

1. Поместите губку, которая поставляется в комплекте, в сосуд

с водой. Убедитесь, что губка полностью пропиталась водой

(см.рис.1).

2. Закрепите губку в буровой коронке (см.рис.2).

3. Буровая коронка должна быть правильно отцентрована

и надежно закреплена в патроне вашей аккумуляторной

дрели.

4. Обрабатываемая плитка должна быть перед сверлением

надежно и хорошо закреплена на ровной поверхности,

чтобы при сверлении не было подвижек (см.рис.3).

5. Для того чтобы буровую коронку в процессе работы точно

позиционировать, высверлите центровочным сверлом

небольшое направляющее отверстие в плитке, глубиной

около 1 мм (см.рис 4).

6. Разместите центровочное сверло назад в буровую коронку,

установить сверло с коронкой в намеченное отверстие

и сверлить строго под углом 90 град (см.рис.5 ).

7. Как только буровая коронка войдет в обрабатываемую

поверхность на глубину алмазного напыления или ограничи-

тель глубины центровочного сверла достигнет заготовку

(обрабатываемую поверхность) , удалите центровочное

сверло для дальнейшего сверления (см.рис. 6).

8. Вставьте буровую коронку в намеченные контуры

сверления и продолжайте работу. Избегайте чрезмерного

давления при сверлении (см. рис. 7) !

Внимание: Чем больше диаметр буровой коронки, тем

медленнее должна быть скорость вращения при сверлении.

9. Постоянно следите за охлаждением буровой коронки,

увлажнением губки при сверлении.

10. При достижении желаемой глубины сверления, снижайте

обороты вращения и нажим, для того чтобы избежать

повреждение рабочей поверхности (например, столешницы)

и буровой коронки.

11. После окончания сверления удалите губку из буровой

коронки, промойте ее и просушите.

Bdal 5920-33_8911 LS 116300500 01.09.2011 14:07 Uhr Seite 2

Produkt Specifikationer

Mærke:	Wolfcraft
Kategori:	bore
Model:	8911
Pakketype:	PE-pose med hængende hul
Normal brug:	Boremaskine
Længde:	25 mm
Velegnet til materialer:	Ceramic, Fine stoneware, Glazed tile, Granite, Marble, Porcelain
Antal borebits:	1 stk
Bore bit, diameter:	68 mm
Roterende retning:	Højre rotation
Bor, facon:	Cylindrisk skaft
Bortype:	Rund skæreborebit
Bor, diameter:	10 mm
Borehovedets materiale:	Tungstencarbid (WC)
