Producent: KGK TREND Sp. z o.o.

ul. Ujastek 5b, 31-752 Kraków, Polska.

Wyprodukowano w PRC

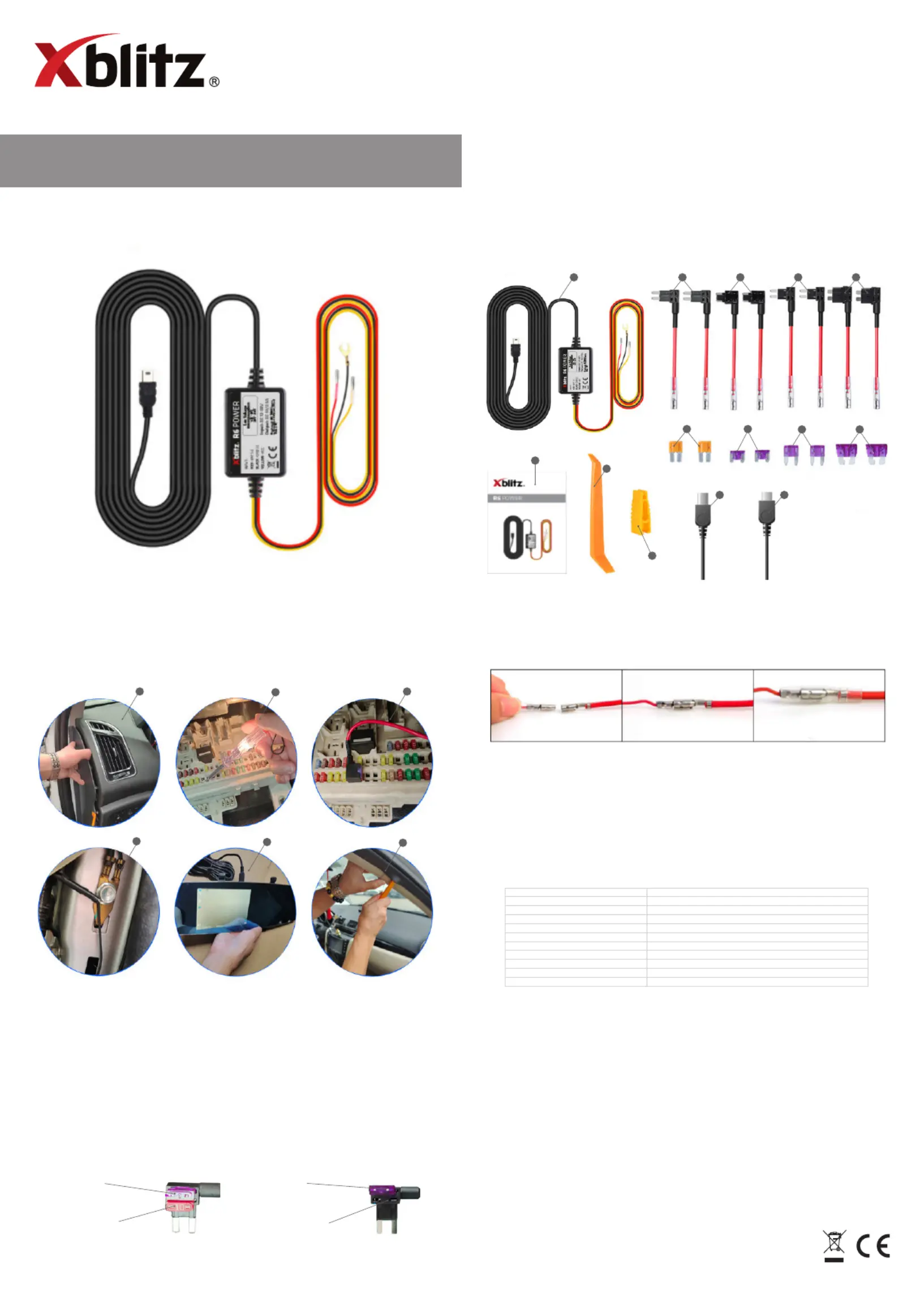

R6 POWER

Jeśli oryginalne gniazdo samochodu

ma bezpiecznik

Jeśli oryginalne gniazdo samochodu

nie ma bezpiecznika

nowy bezpiecznik nowy bezpiecznik

oryginalny

bezpiecznik

nie trzeba

instalować bezpiecznika

XBLITZ R6 POWER

Zestaw Xblitz R6 Power jest adapterem stałego zasilania pozwalającym na podłączenie kamery samochodowej

w celu korzystania z trybu parkingowego oraz ciągłego monitorowania pojazdu i otoczenia.

Urządzenie jest kompatybilne z zasilaniem 12V-24V DC, dzięki czemu może znaleźć zastosowanie zarówno w

samochodach osobowych jak i ciężarowych.

01. ZAWARTOŚĆ ZESTAWU

1. Xblitz R6 Power z wyjściem Mini USB.

2. Adapter bezpiecznika Micro2

3. Adapter bezpiecznika Mini

4. Adapter bezpiecznika ATS

5. Adapter bezpiecznika ATC

6. Instrukcja obsługi

7. Łopatka do demontażu

8. Klips do bezpieczników

9. Bezpiecznik Micro2

10. Bezpiecznik Mini

11. Bezpiecznik ATS

12. Bezpiecznik ATC

13. Adapter USB – Mini/Micro

14. Adapter USB – Mini/USB-C

02. INSTALACJA ZESTAWU XBLITZ R6 POWER

1. Zlokalizuj i otwórz skrzynkę z bezpiecznikami w pojeździe (różne pojazdy mają umieszczone skrzynki w

różnych miejscach).

2. Znajdź właściwe gniazdo bezpiecznika, w którym jest stałe zasilanie z akumulatora. Następnie upewnij

się, że zasilanie zostało odcięte. Wyjmij oryginalny bezpiecznik z samochodu i włóż go w odpowiednie

miejsce do przewodu typu bypass dołączonego do zestawu, następnie włóż przewód typu bypass do

miejsca, z którego wyciągnąłeś bezpiecznik i podłącz do niego CZERWONY przewód BAT (+).

3. Znajdź właściwe gniazdo bezpiecznika obwodu ACC (aktywny po przekręceniu kluczyka w stacyjce).

Następnie upewnij się, że zasilanie zostało odcięte. Wyjmij oryginalny bezpiecznik z samochodu i

włóż go w odpowiednie miejsce do przewodu typu bypass dołączonego do zestawu, następnie włóż

przewód typu bypass do miejsca, z którego wyciągnąłeś bezpiecznik i podłącz do niego ŻÓŁTY prze-

wód ACC.

4. Podłącz metalowy zacisk pierścieniowy CZARNY przewód GND (-) do uziemienia/masy pojazdu, nie

podłączaj zacisku do malowanej powierzchni.

5. Przetestuj działanie kamery wraz z zestawem.

6. Ukryj okablowanie.

UWAGA: Jeśli nie masz doświadczenia w instalowaniu tego typu urządzeń zleć to profesjonalistom.

03. DZIAŁANIE URZĄDZENIA

Zestaw Xblitz R6 Power dzięki podłączeniu do obwodu ACC i stałego zasilania z akumulatora sprawia, że Twoja

kamera jest ciągle zasilana na dwa sposoby. Po przekręceniu kluczyka w stacyjce uruchamiane jest zasilanie

z obwodu ACC natomiast po wyłączeniu silnika i wyciągnięciu kluczyka ze stacyjki urządzenie automatycznie

przełącza się w tryb zasilania z akumulatora samochodu.

Dzięki wbudowanym zabezpieczeniom Xblitz R6 Power automatycznie powstrzyma Twoją kamerę przed

rozładowaniem akumulatora pojazdu. Jeśli napięcie w akumulatorze będzie zbyt niskie, zestaw Xblitz R6 Power

przestanie zasilać kamerę w trybie parkingowym tym samym nie musisz się martwić, że akumulator zostanie

wyczerpany.

Domyślne ustawione zabezpieczenie przed zbyt niskim napięciem akumulatora to 12.0V dla instalacji 12V

i 24.0V dla instalacji 24V, po osiągnięciu tego progu urządzenie w trakcie kilku sekund przestanie pobierać

energię z akumulatora.

04. SPECYFIKACJA URZĄDZENIA

DC in: 12V/24V, max. 30V – wykrywane automatycznie

DC out: 5V/2,5A - max

Długość przewodu: 3,2m (wejściowy 1m, wyjściowy 2,2m)

Przewody wejściowe: BAT (+) - czerwony, ACC - żółty, GND (-) - czarny

Złącze wyjściowe: Mini USB, Micro USB, USB-C

Maksymalna moc: 12.5W

Ochrona niskiego napięcia akumulatora: 12.0V – dla akumulatorów 12V / 24.0V – dla akumulatorów 24V

Temperatura pracy: -20°C do 80°C

Zabezpieczenie nadprądowe: 3A

Wymiary konwertera mocy: 56x36x18mm

Waga zestawu: 190g

05. ŚRODKI BEZPIECZEŃSTWA

1. Instalacji urządzenia dokonuj tylko, gdy silnik samochodu jest wyłączony, to samo tyczy się demontażu

urządzenia.

2. Nie używaj urządzenia w sposób niezgodny z prawem lub regulacjami w rejonie lub kraju, w którym

przebywasz.

3. Nie podłączaj do adaptera urządzeń o zasilaniu innym niż 12V/24V.

4. Trzymaj urządzenie z dala od dzieci.

5. Nie wrzucaj urządzenia do ognia ani nie wystawiaj go na działanie ekstremalnie niskich lub ekstremal-

nie wysokich temperatur.

6. Nie wkładaj palców lub innych przedmiotów do któregokolwiek z portów lub gniazd urządzenia.

7. Unikaj uszkodzeń mechanicznych urządzenia i przewodów łączących urządzenie z akumulatorem

samochodu.

06. KARTA GWARANCYJNA/REKLAMACJE

Produkt objęty jest 24-miesięczną gwarancją. Warunki gwarancji można znaleźć na stronie:

hps://xblitz.pl/gwarancja/

Reklamacje należy zgłaszać za pomocą formularza reklamacyjnego znajdującego się pod adresem:

hp://reklamacje.kgktrend.pl/

Szczegóły, kontakt oraz adres serwisu można znaleźć na stronie: www.xblitz.pl.

Specykacje i zawartość zestawu mogą ulec zmianie bez powiadomienia.

Przepraszamy za wszelkie niedogodności.

1 3

Manufacturer:KGK TREND Sp. z o. o.

st. Ujastek 5b, 31-752 Cracow, Poland.

Made in PRC

XBLITZ R6 POWER

The Xblitz R6 Power kit is a permanent power adapter that allows you to connect your car camera to use

parking mode and connuously monitor your vehicle and surroundings.

The unit is compable with 12V-24V DC power, making it suitable for use on both cars and trucks.

01. CONTENTS OF THE KIT

1. Xblitz R6 Power with Mini USB output.

2. Micro2 fuse adapter

3. Mini fuse adapter

4. ATS fuse adapter

5. ATC fuse adapter

6. Operang instrucons

7. Disassembly vane

8. Fuse clip

9. Micro2 fuse

10. Mini fuse

11. ATS fuse

12. ATC fuse

13. USB - Mini/Micro adapter

14. USB - Mini/USB-C adapter

02. INSTALLATION OF THE XBLITZ R6 POWER KIT

1. Locate and open the fuse box in the vehicle (dierent vehicles have boxes located in dierent places).

2. Find the correct fuse socket where there is constant power from the baery. Then make sure the

power has been cut o. Remove the original fuse from the car and insert it in the correct place into

the bypass cable supplied, then insert the bypass cable into the place where you removed the fuse

and connect the RED BAT (+) cable to it.

3. Find the correct ACC circuit fuse socket (acve when the ignion key is turned). Then make sure the

power has been cut o. Remove the original fuse from the car and insert it in the correct place into

the bypass wire provided, then insert the bypass wire into the place where you removed the fuse and

connect the YELLOW ACC wire to it.

4. Connect the metal ring terminal of the BLACK GND (-) wire to the vehicle earth/ground, do not

connect the terminal to the painted surface.

5. Test the operaon of the camera with the kit.

6. Hide the wiring.

NOTE: If you are inexperienced in installing this type of equipment, have it done by a professional.

03. OPERATION OF THE DEVICE

The Xblitz R6 Power kit, thanks to its connecon to the ACC circuit and constant power supply from the

baery, ensures that your camera is constantly powered in two ways. When you turn the ignion key, power is

supplied from the ACC circuit, while when you switch o the engine and remove the key from the ignion, the

unit automacally switches to car baery power mode.

With built-in safety features, the Xblitz R6 Power will automacally stop your camera from draining your vehic-

le’s baery. If the baery voltage is too low, the Xblitz R6 Power kit will stop powering the camera in parking

mode so you don’t have to worry about the baery running out.

The default under-baery voltage protecon seng is 12.0V for 12V installaons and 24.0V for 24V installa-

ons; when this threshold is reached, the unit will stop drawing power from the baery within a few seconds.

04. DEVICE SPECIFICATIONS

DC in: 12V/24V, max. 30V - detected automacally

DC out: 5V/2.5A - max.

Cable length: 3.2m (input 1m, output 2.2m)

Input cables: BAT (+) - red, ACC - yellow, GND (-) - black

Output connector: Mini USB, Micro USB, USB-C

Maximum power: 12.5W

Low baery voltage protecon: 12.0V - for 12V baeries / 24.0V - for 24V baeries

Operang temperature: -20°C to 80°C

Overcurrent protecon: 3A

Dimensions of the power converter: 56x36x18mm

Weight of set: 190g

05. SECURITY MEASURES

1. Only install the device when the car engine is switched o, the same applies to the removal of the

device.

2. Do not use the device in a way that does not comply with the laws or regulaons of the area or

country you are in.

3. Do not connect devices with a power supply other than 12V/24V to the adapter.

4. Keep the device away from children.

5. Do not throw the device into a re or expose it to extremely low or extremely high temperatures.

6. Do not insert your ngers or other objects into any of the device’s ports or sockets.

7. Avoid mechanical damage to the device and the cables connecng the device to the car baery.

06. WARRANTY/ COMPLAINTS CARD

The product comes with a 24-month warranty. Warranty terms and condions can be found at:

hps://xblitz.pl/gwarancja/

Complaints should be made using the complaint form found at: hp://reklamacje.kgktrend.pl/

Details, contact and service address can be found at: www.xblitz.pl.

Specicaons and contents are subject to change without noce. We apologise for any inconvenience.

If car soriginal slot have fuse If car soriginal slot no fuse

hard kit fuse

car soriginal fuse

no need install fuse

R6 POWER
