Side 1/2
BEDIENUNGSANLEITUNG
USER´S MANUAL MANUEL D´UTILISATIONI
SLT001 / SLT001W MULTI-PURPOSE LAPTOP STAND

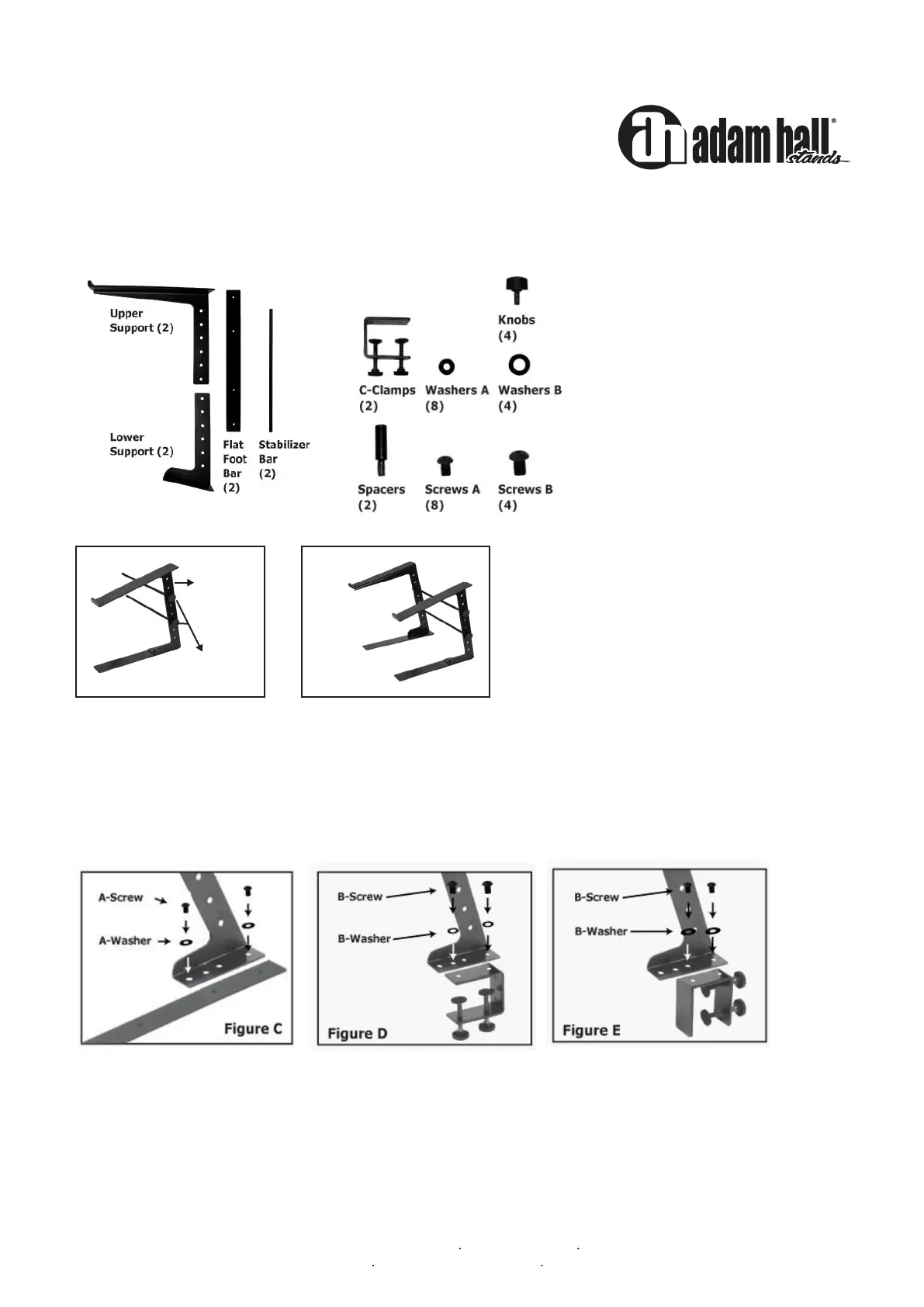

PARTS
Adam Hall GmbH · Daimlerstr. 9 61267 Neu-Anspach Germany
Tel.: (+49) 60 81 / 94 19 0 Fax.: (+49) 60 81 /94 19 1000 e-mail: mail@adamhall.com
1. Take one of the upper supports and place it over the outside of one of the lower supports (see figure A). Align the upper support holes with the
lower support mounting holes to obtain the desired height.
2. Place one knob at a time through the mounting holes (must be spaced at least 2 holes apart).
3. Take a stabilizer bar and screw the top knob into the end of the stabilizer bar. Repeat with bottom knob.
4. Install 1 inch spacers on each stabilizer bar to increase stand width. Repeat step 3 with the other upper support and lower support for the opposite
side of the stand (see Figure B). Secure all knobs tight to minimize stand wobble.
Table top assembly
1. Attach flat foot bar to lower support
with two (2) A-screws and washers
(see figure C).
2. Repeat above with the other lower
support for the opposite side of the
stand.
Table C-clamp assembly
1. Turn clamp with knobs facing down
and attach to lower support with two
(2) B-screws and B-washers (see
figure D).
2. Repeat above with the other lower
support for the opposite side of the
stand.
DJ coffin C-clamp assembly
1. Turn clamp with knobs facing back
of stand and attach to lower support
with two (2) B-screws and B-washers
(see figure E).
2. Repeat above with the other lower
support for the opposite side of the
stand.
Figure B
Place Upper
support over
Lower support, so
that the Upper
Support is on the
outside of the
stand
Knobs must be
spaced at least 2
holes apart
Figure A
BEDIENUNGSANLEITUNG
USER´S MANUAL MANUEL D´UTILISATIONI
SLT001 / SLT001W MULTIFUNKTIONS-LAPTOP-STÄNDER
KOMPONENTEN
1. Nehmen Sie eine der oberen Stützen, und halten Sie sie von außen über eine der unteren (s. Abb. A). Richten Sie die Montagelöcher der beiden Stützen so aus,
dass sie in der gewünschten Höhe aufeinander liegen.
2. Stecken Sie die Rändelschrauben nacheinander durch die entsprechenden Montagelöcher (mindestens 2 Löcher Abstand zwischen den beiden Schrauben).
3. Nehmen Sie eine Stabilisierungsstange, und schrauben Sie die obere Rändelschraube in das Ende der Stange. Wiederholen Sie dies mit der unteren
Stange/Schraube.
4. Um den Ständer zu verbreitern, können Sie die beiden Stabilisierungsstangen mittels der 1“-Distanzstücke verlängern. Montieren Sie auf die gleiche Weise die
beiden Stützen für die andere Seite des Ständers (s. Abb. B). Ziehen Sie alle Schrauben fest an, um einen sicheren Stand zu gewährleisten.
Aufstellen auf einer Tischplatte
1. Befestigen Sie das flache Fußstück mit
zwei (2) Schrauben des Typs A und den
entsprechenden Unterlegscheiben A an
der unteren Stütze (s. Abb. C).
2. Montieren Sie auf die gleiche Weise das
Fußstück für die andere Seite des
Ständers (s. Abb. B).
Tischmontage mit
Schraubklemmen
1. Halten Sie die Schraubklemme so, dass
sich die Schrauben unten befinden, und
befestigen Sie sie mit zwei (2) Schrauben
des Typs B und den entsprechenden
Unterlegscheiben B an der unteren Stütze
(s. Abb. D).
2. Montieren Sie auf die gleiche Weise die
Schraubklemme für die andere Seite des
Ständers.
Montage an DJ-Case, mit
Schraubklemmen
1. Halten Sie die Schraubklemme so, dass
die Schrauben nach hinten (vom Ständer
weg) zeigen, und befestigen Sie sie mit
zwei (2) Schrauben des Typs B und den
entsprechenden Unterlegscheiben B an
der unteren Stütze (s. Abb. E).
2. Montieren Sie auf die gleiche Weise die
Schraubklemme für die andere Seite des
Ständers.
Adam Hall GmbH · Daimlerstr. 9 61267 Neu-Anspach Germany
Tel.: (+49) 60 81 / 94 19 0 Fax.: (+49) 60 81 /94 19 1000 e-mail: mail@adamhall.com
Flaches
Fußstück
(2)
Stabilisierungs-
stange (2)
Obere Stütze (2)
Untere Stütze (2)
Schraub-
klemme (2)
Unterleg-
scheibe A (8)
Rändelschraube (4)
Unterleg-
scheibe B (4)
Distanzstück (2) Schraube B (4)Schraube A (8)
Schraube A
Unterleg-
scheibe A
Schraube B
Unterleg-
scheibe B
Abbildung DAbbildung C Abbildung E
Unterleg-
scheibe B
Schraube B
Abbildung B
Positionieren Sie
die obere Stütze
so, dass sie sich
auf der
Außenseite des
Ständers befindet.
Abstand zwischen
den
Rändelschrauben:
mindestens 2
Löcher
Abbildung A
