Side 1/1
3
2
⑬
⑫
󱤎 󱤏

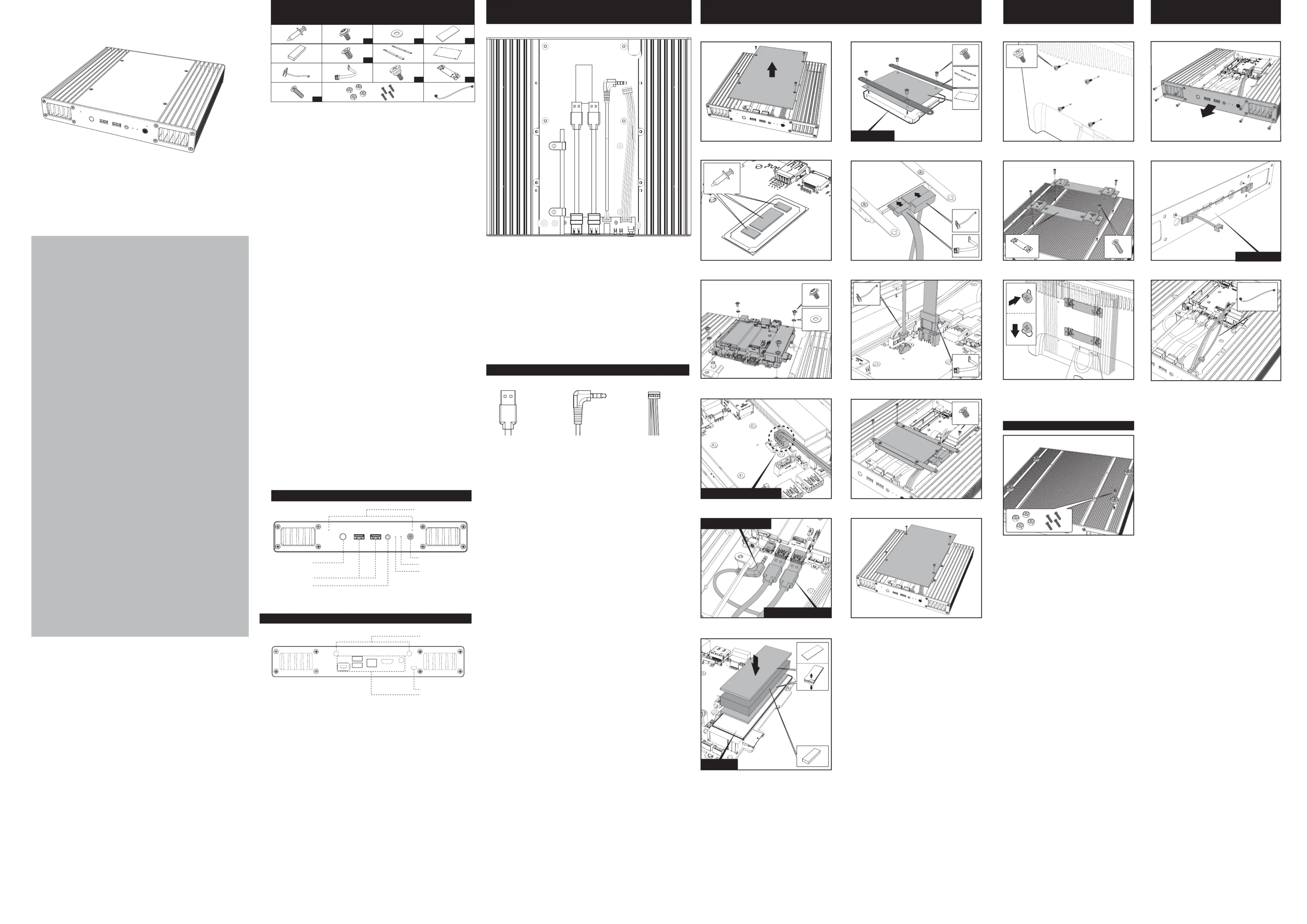

User manual
Product Code: A-NUC43-A1B / A-NUC43-M1B
GB
CAUTION
Electrostatic discharge (ESD) can damage system components. If an ESD-controlled workstation is not available,
WARNING
Please be careful when unpacking and setting up this product as metal edges can cause injury if not handled
with care.
FR
ATTENTION
Une décharge électrostatique (ESD) risque d’endommager les composants du système. Si vous ne disposez pas
d’une station de travail avec protection contre l’ESD, portez un bracelet antistatique ou touchez une surface
reliée à la terre avant de manipuler les composants de l’ordinateur.
AVERTISSEMENT
Faites attention lors du déballage et de l’installation de ce produit car il comporte des coins métalliques
coupants qui risquent de vous blesser s’ils ne sont pas manipulés avec soin.
D
Vorsicht:
Elektrostatische Entladungen (ESD – Electrostatic discharge) kann Systemkomponenten beschädigen. Sollte ein
ESD geschützter Arbeitsplatz nicht vorhanden sein, tragen Sie ein antistatisches Armband or berühren Sie eine
geerdete Oberfläche bevor Sie mit den Arbeiten am Computer beginnen.
Warnung
Seien Sie vorsichtig beim Auspacken und beim Aufbau dieses Produktes. Scharfe Metallkanten könnten
Verletzungen hervorrufen wenn ohne die nötige Vorsicht vorgegangen wird.
ES
CUIDADO
Descargas electrostáticas (ESD) pueden dañar los componentes de su sistema. Si no puede disponer de una
estación de trabajo libre de electrostática, use una muñequera antiestática o toque una superficie que haga
tierra antes de manipular los componentes del ordenador.
PELIGRO
Por favor sea cuidadoso cuando desempaquete y ensamble este producto. Los filos de metal pueden causarle
cortes o heridas si no son manipulados adecuadamente.
PT
CUIDADO
Descargas Eletroestáticas (ESD) podem danificar componentes do PC. Caso não tenha uma bancada específica
disponível, utilize uma pulseira anti-estática ou toque uma superfície aterrada antes de manusear qualquer
componente.
ATENÇÃO
Por favor tenha cuidado ao desembrulhar e montar este produto, as extremidades de metal podem machucar,
caso o mesmo não seja manuseado com cuidado.
JP
注意
静電気放電（ESD）は電子部品・機器に損傷を与えることがあります。本製品の取付け作業を行う前に
、必ず静電気除去作業を行ってください。静電気防止袋もしくは静電気防止用ストラップを着用して、
取付け作業を行ってください。
警告
金属の角（エッジ）部分でケガをする恐れがありますので、本製品を開梱後、セットアップする際には
、くれぐれも十分ご注意ください。
CN
注 意
靜電放電(ESD)可能會損壞系統元件。請使用低ESD工作站。若無法取得此類工作站，請先穿戴防靜電脘帶
或碰觸地表面，再拿取任何電腦 件。組
警 告
開 裝中請 割傷。箱及安 小心取用，避免被金属邊緣
5140216605 V2
2019/11
Case feet installation
VESA mounting Instructions
Installation
1 1
⑬
5
USB 3.0 A male connector
HD Audio in/out connector
⑪
3
②
③
4
Power and HDD led connectors
Front panel layout
GB
① ② ③ Thermal compound Screws for motherboard (M3) Washer
④ ⑤ ⑥ Thermal gap filler (for M.2 SSD) Thermal module (for M.2 SSD) 2.5” HDD/SSD screws (M3)
⑦ ⑧ ⑨ ⑩ 2.5” HDD/SSD mounting bracket HDD protective film Power cable SATA cable
⑪ ⑫ ⑬ VESA mounting screws VESA mount bracket VESA mount bracket screws (6#-32)
⑭ ⑮ Case feet kit Microphone array extension cable (Optional)
FR
① ② ③ ④ Composé thermique vis pour carte mère (M3) Rondelle Pâte thermique (pour M.2 SSD)
⑤ ⑥ module thermique (pour M.2 SSD) Vis de disque dur / SSD 2,5” (M3)
⑦ ⑧ Support de fixation de disque dur / SSD 2,5” Film protecteur de disque dur
⑨ ⑩ ⑪ Câble d'alimentation Câble SATA Vis de fixation VESA
⑫ ⑬ ⑭ Montage VESA Vis pour Montage VESA (6#-32) kit de pied de boîtier
⑮ câble de rallonge de microphone (En option)
D
① ② Wärmeleitpaste Schrauben für das Motherboard (M3)
③ ④ ⑤ scheiben Thermaler Lückenfüller (für M.2 SSD) Thermo-Modul (für M.2 SSD)
⑥ ⑦ ⑧ 2.5” HDD/SSD Schrauben (M3) 2,5” HDD/SSD-Befestigungsbügel HDD-Schutzfilm
⑨ ⑩ ⑪ ⑫ Netzkabel SATA Kabel VESA-Montageschrauben VESA-Montagehalterung
⑬ ⑭ VESA-Montagehalterung Schrauben (6#-32) Gehäusefüße Zubehör
⑮ Mikrofon-Array-Verlängerungskabel (optional)
PT
① ② ③ ④ Pasta térmica parafusos para placa-mãe (M3) Arruela Película térmica (para M.2 SSD)
⑤ ⑥ módulo térmico (para M.2 SSD) Parafusos para HD e SSD (M3)
⑦ ⑧ ⑨ suporte de fixação para HD e SSD película protetora para o HD Cabo de energia
⑩ ⑪ ⑫ Cabo SATA parafusos para instalação no suporte VESA suporte de montagem VESA
⑬ ⑭ Parafusos para suporte de montagem VESA (6#-32) Kit de fixação do gabinete
⑮ cabo extensor para o microfone (Opcional)
ES
① ② ③ Compuesto térmico tornillos para la placa base (M3) Arandela
④ ⑤ Relleno térmico (para M.2 SSD) módulo térmico (para M.2 SSD)
⑥ ⑦ tornillos para HDD/SDD de 2,5” (M3) Soporte de montaje para HDD/SDD de 2,5”
⑧ ⑨ Película protectora para HDD Cable de corriente
⑩ ⑪ ⑫ Cable SATA Tornillos de montaje VESA bracket de la montura VESA
⑬ ⑭ tornillos para bracket de la montura VESA (6#-32) kit de pies de la carcasa
⑮ cable alargador para conjunto de micrófono (opcional)
JP
①熱伝導性コンパウンド マザーボード用ねじ(M3) ワッシャー ② ③
④ ⑤サーマルギャップフィラー(M.2SSD用) サーマルモジュール(M.2SSD用)
⑥ ⑦2.5”HDD/SSD用ネジ(M3) 2.5”HDD/SSD取付ブラケット
⑧ ⑨ ⑩ ⑪HDD保護フィルム 電源ケーブ SATAケーブ VESA取付用ネジ
⑫ ⑬ ⑭VESAマウントブラケット VESAマウントブラケット用ネジ(6#-32) ケース脚キット
⑮マイクアレイ延長ケーブル（オプション）
CN
① 導熱膏 主板螺絲 (M3) 華司片 導熱填充膠塊 (M.2 SSD用) 散熱模塊 (M.2 SSD 用) ② ③ ④ ⑤
⑥ ⑦ ⑧ ⑨ 2.5" HDD/SDD 螺絲 (M3) 2.5" HDD/SDD 安裝架 硬盤保護膠片 電源線
⑩ ⑪ ⑫ ⑬ SATA 數據線 VESA安裝螺絲 VESA 安裝支架 VESA 安裝支架螺絲 (6#-32)
⑭ ⑮ 機箱腳座組 麥克風陣列延長線(選用)
①
Contents
② ③
⑪
⑫
⑮⑬
⑦
x2
⑨
x8
⑧
⑩
x4
x2
󱤎 󱤏
⑭
x4
⑤ ⑥
x4
x4
④
Internal cable connectors
GB
Connect the case internal cable connectors to the corresponding
motherboard headers.
NOTE : If the connectors are not apparent on the board consult your
motherboard manual. Connecting the panel to the wrong headers
may result in motherboard damage.
FR
Branchez les connecteurs de câble internes du boîtier aux embases de
carte mère correspondantes.
REMARQUE : Si les connecteurs ne sont pas apparents sur la carte,
consultez le manuel de votre carte mère. Si vous connectez le
panneau aux mauvaises embases cela risque d’endommager la carte
mère.
D
Schließen Sie die Gehäuseinternen Kabel-Anschlüsse an die entsprech-
enden Motherboard-Anschlüße.
HINWEIS: Wenn die Anschlüsse auf dem Motherboard nicht
ersichtlich sind, schauen Sie bitte in ihren Motherboard-Handbuch
nach. Ein Anschluss des Panels an die falschen Anschlüße kann dazu
führen, dass das Motherboard beschädigt wird.
PT
Conecte os cabos internos do gabinete, nas entradas correspondentes
da placa-mãe.
NOTA : No caso das entradas não estarem marcadas na placa-mãe,
consulte o manual da mesma. Conectar os cabos numa entrada
errada, pode danificar a placa-mãe.
ES
Conecte los conectores de los cables del interior de la carcasa en los
correspondientes cabezales de la placa base.
NOTA: Si los conectores no aparecen en la placa, consulte el manual
de la placa base La conexión del panel en los cabezales equivocados
podría dañar la placa base.
JP
ご使用になるマザーボードのマニュアルを参照しケースの各コネク
タケーブルを接続します。
注:間違ってマザーボードに接続するとマザーボードに損傷を与え
る恐れがあります。必ず、ご使用になるマザーボードのマニュアル
をご確認ください。
CN
根据圖示說明,將机箱線材插在相對應的端子上。
注意: 如果在主板上沒看到相對應的端子,請參考主板之使用說明。如
果線材接錯,有可能造成主板損坏。
USB 3.0 A male
connector
HD Audio in/out
connector
Power and HDD led
connectors
Internal layout
󱤨Aluminium heatsink for heat transfer
󱤩M/B mounting standoffs
󱤪2.5” HDD / SSD mounting holes
󱤫 Light guide tube
󱤬 Front panel PCB
Rear panel layout
Kensington lock hole
Rear I/O openning
Antenna fitting holes
󱤫
󱤬
󱤨
󱤩 󱤩
󱤩 󱤩
󱤪 󱤪
󱤪 󱤪
2.5” HDD / SSD
7
8
9
10
⑨
⑥
11
2
⑥
⑦
⑧
M.2 SSD card
④
⑤
6
⑨
⑩
⑩
⑭
Optional microphone array
installation
1
2
3
⑮
Microphone array
Power Switch
Hard Drive LED
Power LED
IR receiver opening
(For motherboard
with CIR support)
USB 3.0 port
HD Audio in/out
Microphone array
①
