取扱説明書

パワーレギュレーター

用户手册

电源稳压器

使用說明書

功率調節器

AT-RX80

お買い上げありがとうございます。ご使用の前にこの取扱説明書を必ずお読みのうえ、正しくご使用

ください。また、保証書と一緒にいつでもすぐ読める場所に保管しておいてください。

バッテリーから安定した電源を供給しヘッドユニットや DSP など本来の性能を最大限に発揮

●出力電圧は14.4Vまたは、15.0Vから任意に設定可能

●高性能 NICHICON社製コンデンサーを採用

●金メッキ端子・端子台で耐久性、信頼性を向上

●本体内部にヒューズを設置し、安全性を配慮

●レギュレーター性能を存分に活かしたBack & Boost 機能 *を搭載

●ノイズに強い堅牢なメタルボディ

●逆接続を防止する安全機能

*出力電圧設定以下または以上の電圧が入力された場合でも、設定した電圧で出力される機能。

安全上の注意

本製品は安全性に充分な配慮をして設計していますが、使いかたを誤ると事故が起こることがあります。事

故を未然に防ぐために下記の内容を必ずお守りください。なお、下記の内容は当社の車載用製品全般につい

て記載していますので、お買い上げいただいた製品には当てはまらない内容もありますが、ご了承ください。

警告

この表示は「取り扱いを誤った場合、使用者が死亡または重傷を負う可能性があります」

を意味しています

。

注意

この表示は「取り扱いを誤った場合、使用者が傷害を負う、または物的損害が発生する

可能性があります」を意味しています。

警告

⁃ DC12Vマイナスアース車専用

24V車で使用しないでください。故障や火災

の原因になります。

⁃ 車体に穴を開けて取り付ける場合は、保安上問

題になる場所やパイプ類・タンク・電気配線を

傷付けない

交通事故や火災の原因になります。

⁃ 配線作業の前に必ずバッテリーのマイナス端子

→プラス端子の順にケーブルを外す

ショートによる感電や火災の原因になります。

⁃ ステアリング系統、ブレーキ系統、燃料タン

クなどの保安部品に使用しているボルトや

ナットは絶対に使用しない

火災や事故などの原因となります。

⁃ 運転操作の妨げにならない場所に取り付ける

交通事故の原因となります。

⁃ 分解や改造はしない／ケーブル類は途中で

切断しない

感電、事故や火災の原因になります。

⁃ エアバッグの動作の妨げにならない場所に

取り付ける

エアバッグが正常に動作しないなどの事故の

原因になります。

⁃ 異常（音、煙、臭いや発熱、損傷など）に気付

いたら使用しない

異常が起きたらすぐに電源を切り、お買い上げ

の販売店か当社サービスセンターに相談くだ

さい。そのまま使用すると、事故や火災などの

原因になります。

⁃ 幼児の手の届く所に置かない

事故の原因になります。

⁃ 布などで覆わない

火災や事故の原因になります。

⁃ ヒューズは規定容量以外のヒューズを使用

しない

規定容量を超えるヒューズを使用すると、火

災の原因になります。

⁃ 走行中は本製品および本製品と接続してる周

辺機器を操作しない

必ず安全な場所に車を停車させてから行って

ください。交通事故の原因になります。

⁃ 本製品に異物（燃えやすい物、金属、液体な

ど）を入れない

感電、故障や火災の原因になります。

⁃ 作業終了後、電装品が正常に動作するか確認

する

正常に動作しない状態で使用すると、火災や

感電、事故の原因になります。

注意

⁃ 取り付け・配線は専門技術のある販売店に依頼

する

安全のため、お買い上げの販売店に依頼してく

ださい。誤った取り付け・配線を行うと、事故の

原因になります。

⁃ ネジやシートレールなどにケーブル類を挟むなど、

可動部の妨げになる取り付けや配線は行わない

断線やショートにより火災など事故の原因とな

ります。

⁃ ケーブル類が金属と接触する場合は保護テー

プを巻く

保護テープを巻かずに使用すると、火災や感電

の原因になります。

⁃ 濡れた手で触れない

感電やけがの原因になります。

⁃ エアバッグの注意事項を車両メーカーに確認する

注意事項を確認せずに作業を行うとエアバッグが

誤動作する原因になることがあります。

⁃ 以下の場所には取り付けない

■エンジンやマフラーの配管付近■直射日光の



当たる場所■ヒーターの熱風が直接当たる場所

■雨や水のかかる場所■振動の多い場所■固



定できない不安定な場所■通風孔や放熱板を



ふさぐ場所■熱のこもる場所

使用上の注意

•ご使用の際は、接続する機器の取扱説明書も必ずお読みください。

•インプット側の「ACC」には自動車のエンジンキーが「ON」または「ACC」の位置になっている場

合のみ、12V バッテリーが供給されるアクセサリー用電源（ACC）ラインに接続してください。常時

電源が入るような場所には接続しないでください。

•外部からのノイズ混入を防止するため、本製品を車両ハーネスなどから離して接続してください。

•接続する際、必ず指定のサイズのヒューズをそれぞれの場所にご使用ください。

•本製品の最大供給電力より大きい消費電力のオーディオユニットに接続することはできません。

•1台のオーディオユニットに対して、本製品を2台以上使用しての並列接続はできません。

•最大動作電圧はオーディオユニットによって異なります。接続する機器のスペックを必ず確認し、

最大動作電圧を超えないように設定してください。

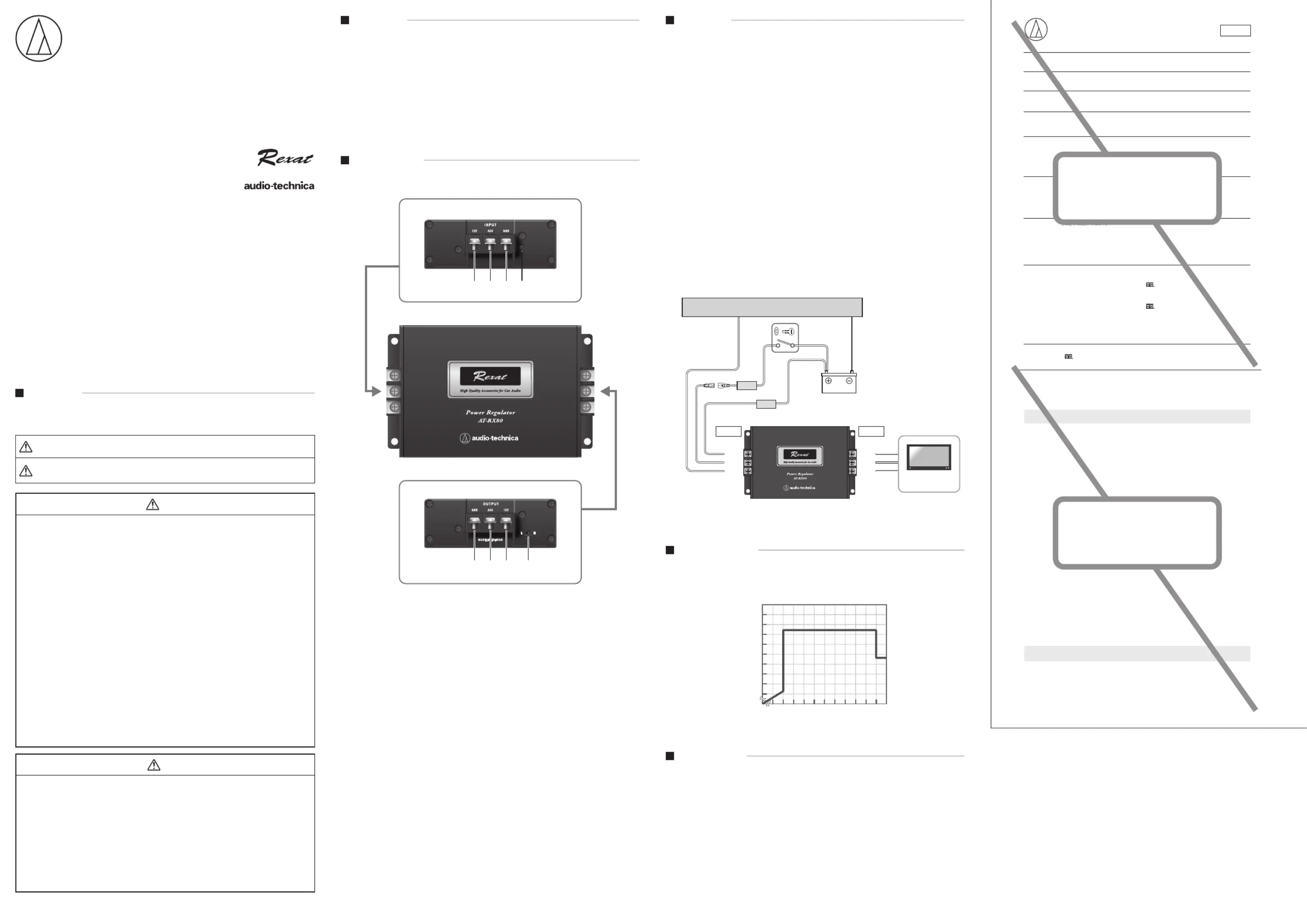

各部の名称と機能

接続のしかた

※ご使用の際は、接続する機器の取扱説明書も必ずお読みください。

※接続する際は、各入出力に接続する機器の音量を最小にしてから接続してください。

※本製品は12V 車専用です。12V 車以外には接続できません。ご注意ください。

1.　接続する前に必ずエンジンキーを抜き、自動車のバッテリーからバッテリーケーブルを取り外します。ケー

ブルはマイナス( －) から取り外し、次にプラス(＋) のケーブルを取り外してください。

2.　本製品の入力側の端子を別売の電源ケーブルで下記の通り接続します。

12V ：常時通電されている電源ケーブル

    電源ケーブルに30Aのヒューズ（別売）を必ず接続してください。

ACC ：車両からアクセサリー電源ケーブル *（ON/OFF）に接続します。

    電源ケーブルに1Aのヒューズ（別売）を必ず接続してください。

   

*自動車のエンジンキーが「ON」または「ACC」の位置になっている場合に12V バッテリーが供給される線

GND ：バッテリーのマイナス端子または車両のアースの取れる金属部分に接続します。

3.　本製品の出力側の端子を別売の電源ケーブルで下記の通り接続します。

12V ：ヘッドユニットや DSPなどの常時通電されている端子 

ACC ：ヘッドユニットや DSPのアクセサリー端子

GND ：ヘッドユニットや DSPのアース端子

4.　出力電圧切替スイッチを接続機器の推奨電圧に合わせてください。

5.　1で取り外したバッテリーのケーブルを接続します。プラス（+）ケーブルを接続し、次にマイナス（－）ケー

ブルを接続します。

6.　自動車のエンジンキーを「ON」または「ACC」の位置にして、本製品が正常に動作するかご確認ください。

エンジンキー

スイッチ

アースケーブル

バッテリー

ヒューズ

ギボシ端子

ヒューズ

＋12V

30A

12V

ACC

GND

12V

ACC

GND

ヘッドユニット

DSPなど

入力側出力側

車の金属部分

Back&Boost機能

入力側から、出力電圧設定以外の電圧を入力しても、設定した電圧で出力されます。

※9.0V以下、18.0V以上が入力された場合は接続先の機器を保護するために、本製品の動作は停止します。

テクニカルデータ

推奨入力動作電圧 ： 11.0V 〜16.0V

設定可能出力電圧 ： 14.4V・15.0V　

最大供給電力 ： 360W（出力側：12V 部分） 　　

  6W（出力側：ACC 部分）

出力変動電圧 ： ±0.3V

使用可能端子幅 ： 内径4mm・外径8mm

外形寸法 ： H34×W127×D92mm

固定用ねじ穴径 ： φ4.0mm

質量 ： 約585ｇ（本体のみ）

改良のため予告なく変更することがあります。

株式会社オーディオテクニカ

〒194-8666　東京都町田市西成瀬2-46-1

www.audio-technica.co.jp

中国大陆客户联系资料

󱭧󸴓󲀪󾙏󹘸󱒵󸇪󴁸󹠠󱨾󱸻

󱗰󵜝󲀪󾙏󳆐󳂙󳃍󳏝󸗍󸠀󳻥󴁸󹠠󱨾󱸻

󲍱󲎆󾙏󳆐󳂙󳃍󸡪󶄵󱴓󱓩󲶵󱕦󸤀󱸺󺘤󵞱󲚜󱶳󲰾

󵥟󸗻󾙏

󵥀󱖓󴇾󱫃󾙏

󱶫󱖓󲍱󾙏󱸱󴴘󱬕󵑘󳺝󴂠󾙏󳅸󾙕󴁷

香港及澳門客戶聯絡資料

總代理：鐵三角(大中華)有限公司

地址：香港九龍紅磡民裕街51號凱旋工商中心第二期9樓K室

電話：+852 - 23569268

台灣客戶聯絡資料

進口廠商／製造廠商：台灣鐵三角股份有限公司

地址：32050 桃園市中壢區過嶺里福達路二段322巷6號

服務專線：0800 - 774488　　　原產地：台灣

①12V ： 電源端子　DC11.0 V〜16.0 V

   常時通電されている電源ケーブルに接続します。

②ACC ： アクセサリー電源端子

   車内からのアクセサリー電源ケーブルに接続します。

③GND ： アース端子 

   バッテリーのマイナス端子または、車内のアースのとれる金属部分に接続します。

④動作確認用 LED

⑤GND ： アース端子

   ヘッドユニット・DSP などのアース端子に接続します。

⑥ACC ： アクセサリー電源端子

   ヘッドユニット・DSP などのアクセサリー電源端子に接続します。

⑦12V ： 電源端子　DC14.4V・15.0V 

   ヘッドユニット・DSP などの電源端子に接続します。

⑧出力電圧切替スイッチ

　　　L： 14.4V

　　　H： 15.0V

（例）出力電圧を 14.4V 設定時

出力電圧 (V)

入力電圧 (V)

8.00

8.0

9.0

10.0

11.0

12.0

13.0

14.0

15.0

16.0

9.0 10.0 11.0 12.013.0 14.015.0 16.017.018.0 19.0

フリガナ

保証書

持込修理

AT-RX80

年　　　　月　　　　日

保証規定のご案内

オーディオテクニカ製品をお買い上げいただきましてまことにありがとうございます。下記は、当

社製品の製品保証規定および修理に関してのご案内です（必ずお読みください）。お買い上げの

際の領収書またはレシートなどは大切に保管してください。修理の際に保証開始日の確認のた

めご提示いただきます。

お買い上げの製品をご家庭用として、取扱説明や接続・注意書きに沿ったご使用において、故障

や品質不良が発生した場合は、お買い上げ日より１年間を製品保証期間として無料修理（製品

により無料代替）をさせていただきます。ただし、消耗・摩耗した部品(ヘッドホンのイヤパッドやイ

ヤピース、カートリッジの針先、電池など)、ポーチなどの収納ケース類やその他の付属品、および

本製品や接続した機器のソフトウェアおよびデータなどは補償いたしかねます。また、保証期間

内でも以下の場合は、製品保証は適用されません。

1. ご購入年月日（保証開始時期）を証明するもの(お買い上げレシートなど)がない場合。

2. お買い上げ後の落下・圧迫・衝撃などによる損傷、変形。

3. 取り扱いの誤りによる故障。

4. 本製品以外の機器が原因となって生じた故障。

5. 当社

6. 設置

7. 天災

8. 一般

9. 車載

10. その

■ 製品保証

製品保証期間性能を維持す

るために必要な部品(補修用性能部品)は、生産完了後6年をめどに保有しています。

■その他

本製品の保証は、定められた保証期間、条件のもとにおいて無料修理をお約束するものです。

従って、この記載内容によってお客様の法律上の権利が制限されるものではありません。

2. 本製品の保証は日本国内でのみ有効です。

(This warranty is valid only in Japan.)

3. 保証書は再発行いたしませんので、大切に保管してください。

■ 修理のご案内

購入店名印の捺印・購入日の記載がある本保証書（または購入日を特定できる領収書など）、下

記内容を記載した修理依頼書（または同様内容が記載されたメモ）をご用意の上、当社サービス

センターまで宅配便などでお送りいただくか、購入店までお持込みください。

製品型番 / ご購入日- 購入店名 / 故障内容（できるだけ詳細にお願いいたします）

ご連絡先情報（住所・氏名・日中ご連絡ができる電話番号、メールアドレスなど）

■ 修理品の送料

保証の期間内、期間経過後を問わず、修理・検査のために製品をお送りいただく場合は、お客様

に送料をご負担いただきます。予めご了承ください。ご送付の際には輸送中の事故がないように

製品を梱包してください。

■ 修理品の保証

修理後、同一箇所に同一の故障が生じた場合は、保証期間を超過しても修理完了日より3カ月

以内に限り無料で修理いたします。

お問い合わせ先（電話／平日9：00 ～17：30 ）

修理品のご送付先

「保証規定のご案内

〒194-8666　東京都町田市西成瀬2-46-1

　　www.audio-technica.co.jp

保証期間　　　　　　　ご購入日より　

1年

販売店・住

ご住所　〒 ☎　　　　（　　　　）

ご購入年月日

型番

ご氏名

製品の仕様・使いかたや修理・部品のご相談は、お買い上げのお店または当社窓口およびホームページの

サポートまでお願いします。

・お客様相談窓口（ -77製品の 0120仕様・使いかた）　 3- 417

　（携帯電話・PHSなどのご利用は　03-6746-0211）

　：FAX 042-739-9120　　Eメール support@audio-technica.co.jp：

・）サービスセンター（修理・部品 0120 - - 416887

　（携帯電話・PHSなどのご利用は　03-6746-0212）

　ル：Eメー servicecenter@audio-technica.co.jp

・ホームページ（サポート）　www.audio-technica.co.jp/atj/support/

〒 591 -0003　福井県越前市戸谷町87-1　オーディオテクニカサービスセンター宛

0120 - - 416　887

（携帯電話・PHSなどのご利用は　03-6746-021 転送電2[ 話]）

株式会社オ

ー

ディオテクニカ

転載不可

① ② ③ ④

⑤ ⑥ ⑦ ⑧

ver.1 2019.04.01

382315270-01-02 ver.2 2020.03.15
