printscreen ENG W10
printscreen ENG W10
printscreen ENG W10
1.
2.
3.
НАСТРОЙКИ НА ЗВУКА ВЪВ WINDOWS
• Можете да настроите общите параметри
на звуковия адаптер във Windows – Старт
/ Контролен панел / Звук.
• При включване в USB порта на
компютъра USB аудио адаптерът се
настройва като звуково устройство по
подразбиране.
• Понякога може да се наложи да
направите ръчна настройка на USB аудио
адаптера като звуково устройство по
подразбиране.

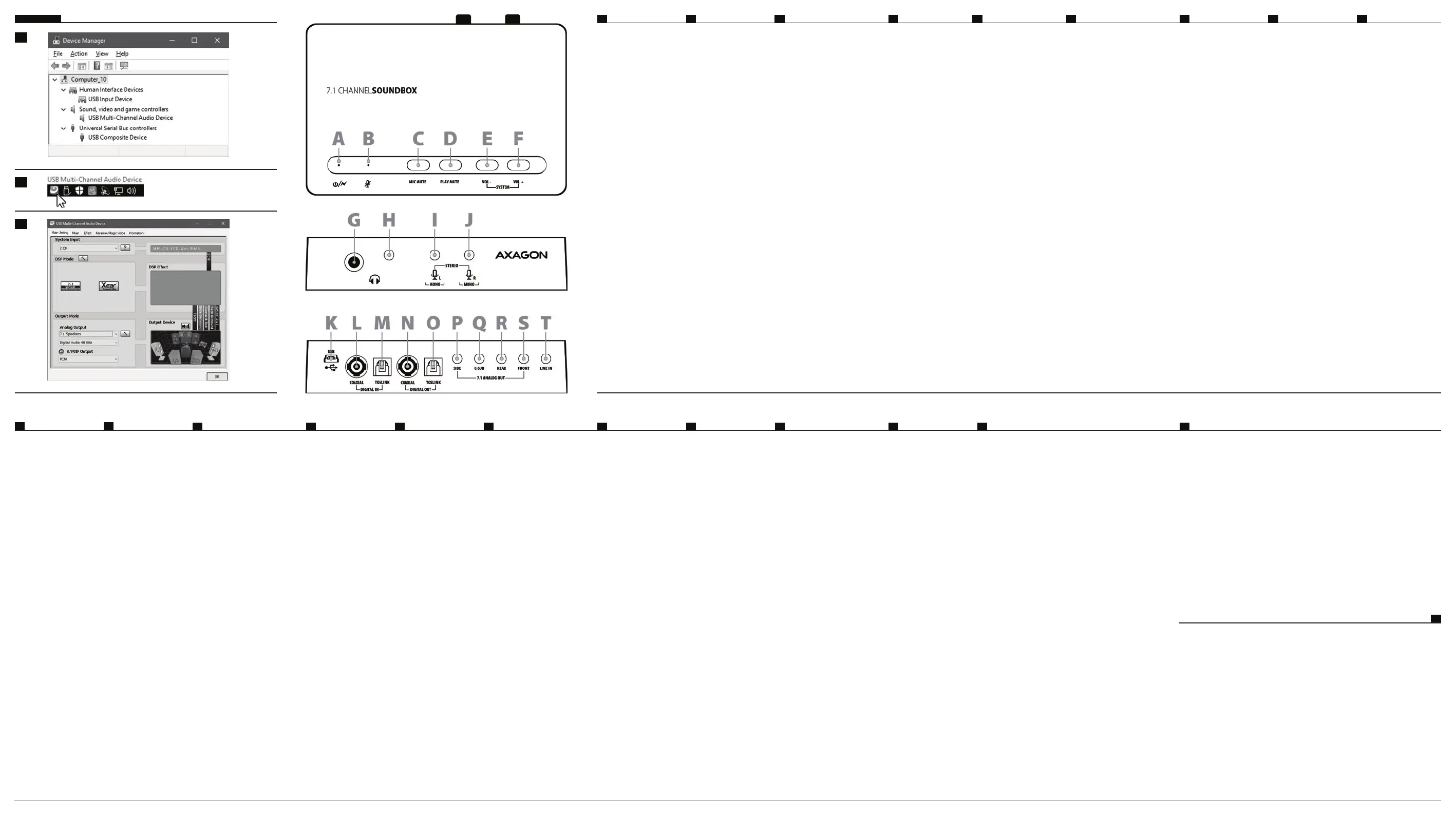

ОПИСАНИЕ НА КОНЕКТОРИТЕ,
КОНТРОЛНИТЕ БУТОНИ И LED
ИНДИКАТОРИТЕ
A. Зелен LED индикатор, сигнализиращ
включване на аудио адаптера. Свети, ако
адаптерът е включен в USB порта, или
мига, ако се пренасят данни.
B. Зелен LED индикатор, сигнализиращ
намаляване на силата на звука на
микрофона.
C. Бутон за намаляване на силата на звука
на входа на микрофона.
D. Бутон за пълно заглушаване на звука.
E. Бутон за намаляване на силата на
звука.
F. Бутон за увеличаване на силата на
звука.
G. Стерео изход за слушалки с конектор
6,3 мм.
H. Стерео изход за слушалки с конектор
3,5 мм.
I. Ляв моно изход на микрофона.
J. Десен моно изход на микрофона.
K. Мини USB конектор за включванев
компютъра.
L. Коаксиален вход за записване на
цифров PCM сигнал.
M. S/PDIF оптичен вход за записване на
цифров PCM сигнал.
N. Коаксиален цифров изход за
включване на звуковата карта в
усилвателя.
O. S/PDIF оптичен цифров изход за
включване на звуковата карта в
усилвателя.
P. Вход за ляв/десен страничен
високоговорител.
Q. Вход за централен/басов
високоговорител.
R. Изход за ляв/десен заден
високоговорител.
S. Изход за ляв/десен преден
високоговорител. Стерео изход за
високоговорители при двуканална
конфигурация.
T. Line in стерео вход за записване на
аналогов сигнал.
Windows中的声音设置
·您可以在 开始/控制面板/声音中设置声音。Windows-
·可通过连接计算机的 端口，将 音频适配器设置为默认音频设备。USB USB
·有时需要手动将 音频适配器设置为默认声音设备。USB
连接器、控制按钮和 控制装置的说明LED
A. USB适配器连接 指示灯（绿色）。当声音适配器连接到 端口时,LED USB
指示灯会亮起；当数据传输时，指示灯会闪烁。
B. 麦克风静音 指示灯（绿色）。LED
C. 麦克风输入静音按钮。
D. 音量静音按钮。
E. 音量降低按钮。
F. 音量增大按钮。
G. 6.3mm耳机的立体声输出。
H. 3.5mm耳机的立体声输出。
I. 单声道麦克风左输入。
J. 单声道麦克风右输入。
K. 迷你 接口，用于将适配器连接到计算机。USB
L. 同轴音频信号输入，用于数字 信号记录的。PCM
M. S/PDIF PCM光输入，用于数字 信号记录。
N. 同轴数字 输出，用于将适配器连接到放大器。PCM
O. 同轴 数字音频输出，用于将声卡连接到放大器。S/PDIF
P. 左/右侧扬声器的输出。
Q. 中置扬声器/超低音扬声器的输出。
R. 左/右后扬声器输出。
S. 左/右前扬声器输出。双通道配置扬声器的立体声输出。
T. 用于模拟信号记录的立体声输入线路。
SOUND SETTIGNS IN WINDOWS
• You can set the general properties of the
sound adapter in Windows - Start /
Control panels / Sound.
• By connecting to the computer's USB
port, the USB audio adapter is set as the
default audio device.
• Sometimes it may be necessary to set
the USB audio adapter as the default
sound device manually.
DESCRIPTION OF CONNECTORS,
CONTROL BUTTONS, AND LED
CONTROLS
A. USB adapter connection LED indicator
(green). It lights up, when the sound
adapter is connected to the USB port and
flashes, when data are being transmitted.
B. Microphone mute LED indicator
(green).
C. Microphone input mute button.
D. Volume mute button.
E. Volume down button.
F. Volume up button.
G. Stereo output for 6.3mm headphones.
H. Stereo output for 3.5mm headphones.
I. Mono microphone left input.
J. Mono microphone right input.
K. Mini USB connector for connecting the
adapter to the computer.
L. Coaxial input for digital PCM signal
recording.
M. S/PDIF optical input for digital PCM
signal recording.
N. Coaxial digital PCM output for
connecting the adapter to an amplifier.
O. S/PDIF optical digital output for
connecting the sound card to the
amplifier.
P. Output for left / right side speaker.
Q. Output for centre speaker / subwoofer.
R. Output for left / right rear speaker.
S. Output for left / right front speaker.
Stereo output for speakers in 2-channel
configuration.
T. Line in stereo input for analog signal
recording.
NASTAVENÍ ZVUKU VE WINDOWS
• Obecné vlastnosti zvukového adaptéru
můžete nastavit ve Windows – Start /
Ovládací panely / Zvuk.
• Připojením do USB portu počítače se
USB audio adaptér nastaví jako výchozí
zvukové zařízení.
• Někdy může být nutné nastavit USB
audio adaptér jako výchozí zvukové
zařízení ručně.
POPIS KONEKTORŮ, OVLÁDACÍCH
TLAČÍTEK A LED KONTROLEK
A. LED kontrolka (zelená) indikující
zapojení audio adaptéru. Svítí, když je
adaptér připojen k USB portu, bliká, když
jsou přenášena data.
B. LED kontrolka (zelená) indikující
ztlumení mikrofonu.
C. Tlačítko ztlumení mikrofonního vstupu.
D. Tlačítko úplného ztlumení zvuku.
E. Tlačítko zeslabení zvuku.
F. Tlačítko zesílení zvuku.
G. Stereo výstup pro 6,3mm sluchátka.
H. Stereo výstup pro 3,5mm sluchátka.
I. Levý mono mikrofonní vstup.
J. Pravý mono mikrofonní vstup.
K. Mini USB konektor pro připojení k
počítači.
L. Koaxiální vstup pro nahrávání
digitálního PCM signálu.
M. S/PDIF optický vstup pro nahrávání
digitálního PCM signálu.
N. Koaxiální digitální výstup pro připojení
zvukové karty k zesilovači.
O. S/PDIF optický digitální výstup pro
připojení zvukové karty k zesilovači.
P. Výstup pro levý / pravý postranní
reproduktor.
Q. Výstup pro středový / basový
reproduktor.
R. Výstup pro levý / pravý zadní
reproduktor.
S. Výstup pro levý / pravý přední
reproduktor. Stereo výstup pro
reproduktory při 2 kanálové konfiguraci.
T. Line in stereo vstup pro nahrávání
analogového signálu.
SOUND-EINSTELLUNG IM WINDOWS
• Allgemeine Eigenschaften des
Soundadapters können unter Windows –
Start / Systemsteuerung / Sound
eingestellt werden.
• Durch Anschluss an einen USB-Port des
Computers wird der USB-Audio-Adapter
als Sound-Standardgerät eingestellt.
• Manchmal kann es notwendig sein, den
USB-Audio-Adapter als Standardgerät
manuell einzustellen.
BESCHREIBUNG VON STECKERN,
BEDIENTASTEN UND LED-ANZEIGEN
A. LED-Anzeige (grün) zeigt Anschluss
des Audio-Adapters an. Sie leuchtet, wenn
der Adapter an einen USB-Port
angeschlossen ist, sie blinkt bei
Datenübertragung.
B. LED-Anzeige (grün) zeigt
Mikrophon-Muting an.
C. Taste für Mikrophoneingang-Muting.
D. Taste für vollkommene Sound-Muting.
E. Taste, mit der Sound leiser gestellt wird.
F. Taste, mit der Sound lauter gestellt
wird.
G. Stereo-Ausgang für 6,3mm-Kopfhörer.
H. Stereo-Ausgang für 3,5mm-Kopfhörer.
I. Mono-Mikrophoneingang links.
J. Mono-Mikrophoneingang rechts.
K. Mini-USB Stecker für Anschluss an den
Computer.
L. Koaxialeingang für Aufnahme von
digitalem PCM-Signal.
M. S/PDIF optischer Eingang für
Aufnahme von digitalem PCM-Signal.
N. Digitaler Koaxialausgang für Anschluss
der Soundkarte an einen Verstärker.
O. S/PDIF optischer digitaler Ausgang für
Anschluss der Soundkarte an einen
Verstärker.
P. Ausgang für Seitenlautsprecher links /
rechts.
Q. Ausgang für Mittel- / Basslautsprecher.
R. Ausgang für hinteren Lautsprecher
links / rechts.
S. Ausgang für vorderen Lautsprecher
links / rechts. Stereo-Ausgang für
Lautsprecher bei der 2.0-Konfiguration.
T. Line-in-Stereo-Eingang für Aufnahme
von Analogsignal.
CONFIGURACIÓN DEL AUDIO EN
WINDOWS
• La configuración de las propiedades
generales del adaptador de audio se hace en
Windows – Marcha / Paneles de control /
Audio.
• Al conectar en un puerto USB del
ordenador, el adaptador de audio USB será
configurado como dispositivo de audio de
salida.
• A veces puede ser necesario hacer la
configuración manual del adaptador de
audio USD como dispositivo de audio de
salida.
ESPECIFICACIÓN DE LOS CONECTORES,
PULSADORES DE CONTROL Y PILOTOS
LED
A. Piloto LED (verde) que indica la conexión
del adaptador de audio. Está alumbrando
mientras el adaptador esté conectado al
puerto USB y titileando mientras se
transmiten datos.
B. Piloto LED (verde) que indica que el
micrófono está en silencio.
C. Pulsador de silenciamiento de la entrada
de micrófono.
D. Pulsador del silenciamiento total del
sonido.
E. Pulsador para bajar el volumen del sonido.
F. Pulsador para aumentar el volumen del
sonido.
G. Salida estéreo para audífonos de 6,3mm.
H. Salida estéreo para audífonos de 3,5mm.
I. Entrada de micrófono mono izquierda.
J. Entrada de micrófono mono derecha.
K. Miniconector USB para la conexión al
ordenador.
L. Entrada coaxial para grabar la señal digital
PCM.
M. Entrada óptica S/PDIF para grabar la
señal digital PCM.
N. Salida digital coaxial para conectar la
tarjeta de audio al amplificador.
O. Salida digital óptica S/PDIF para conectar
la tarjeta de audio al ordenador.
P. Salida para el reproductor lateral
izquierdo/derecho.
Q. Salida para el reproductor central / del
bajo.
R. Salida para el reproductor posterior
izquierdo/derecho.
S. Salida para el reproductor anterior
izquierdo/derecho. Salida estéreo para
reproductores con la configuración de 2
canales.
T. Line in stereo – entrada para la grabación
de la señal analógica.
PARAMÉTRAGE DU SON SUR
WINDOWS
• Il est possible de paramétrer les qualités
générales d’un adaptateur son sur
Windows – Démarrer / Panneaux de
configuration / Son.
• En le branchant au port USB de
l’ordinateur, l’adaptateur US audio est
configuré comme installation sonore
principale.
• Parfois, il faut configurer l’adaptateur US
audio comme installation sonore
principale manuellement.
DESCRIPTION DES CONNECTEURS,
DES BOUTONS DE COMMANDE ET
DES VOYANTS LED
A. Voyant LED (vert) indiquant le
branchement de l’adaptateur. Il est
allumé, si l’adaptateur est branché à un
port, il clignote, si la transmission des
données est en cours.
B. Voyant LED (vert) indiquant
l’étouffement d’un microphone.
C. Bouton étouffement entrée
microphone.
D. Bouton étouffement complet du son.
E. Bouton étouffement du son.
F. Bouton amplification du son.
G. Sortie stéréo casque 6,3 mm.
H. Sortie stéréo casque 3,5 mm.
I. Entrée gauche microphone mono.
J. Entrée droite microphone mono.
K. Mini connecteur USB branchement à
l’ordinateur.
L. Entrée coaxiale enregistrement signal
numérique PCM.
M. Entrée optique S/PDIF enregistrement
signal numérique PCM.
N. Sortie coaxiale numérique pour
brancher la carte son à l’amplificateur.
O. Sortie optique numérique S/PDIF pour
brancher la carte son à l’amplificateur.
P. Sortie enceinte latérale gauche / droite.
Q. Sortie enceinte centrale / basse.
R. Sortie enceinte gauche / droite
derrière.
S. Sortie enceinte gauche / droite avant.
Sortie stéréo enceintes configuration 2
canaux.
T. Entrée stéréo line in enregistrement
signal analogique.
HANGBEÁLLÍTÁS A WINDOWSBAN
• A hang adapter általános tulajdonságait
a Windows – Start / Kezelőpult / Hang
alatt állíthatja be.
• Az USB port számítógépre
csatlakozásával az USB audio adapter
alapértelmezett eszközként áll be.
• Előfordulhat, hogy az USB audio adapter
alapértelmezett eszközként történő
beállítását néha kézzel kell elvégezni.
CSATLAKOZÓK, KEZELŐGOMBOK ÉS
LED KIJELZŐK LEÍRÁSA
A. Audio adapter csatlakozás LED (zöld)
kijelző. Akkor világít, amikor az adapter az
USB porthoz van csatlakoztatva,
adatátvitel folyamán pedig villog.
B. Mikrofon lehalkítást jelző LED (zöld).
C. Mikrofon bemenetet halkító gomb.
D. A hang teljes lehalkítására szolgáló
gomb.
E. Hangerő csökkentő gomb.
F. Hangerőt fokozó gomb.
G. Sztereo kimenet 6,3 mm-es
fejhallgatóhoz.
H. Sztereo kimenet 3,5 mm-es
fejhallgatóhoz.
I. Bal mono mikrofon bemenet.
J. Jobb mono mikrofon bemenet.
K. Mini USB csatlakozó számítógéphez
történő csatlakozáshoz.
L. Koaxiális bemenet digitális PCM-jel
felvételéhez.
M. S/PDIF optikai bemenet digitális
PCM-jel felvételéhez.
N. Koaxiális digitális bemenet hangkártya
erősítőre történő csatlakoztatásához.
O. S/PDIF optikai digitális kimenet
hangkártya erősítőre történő
csatlakoztatásához.
P. Bal/jobb oldalirányú hangszóró
kimenet.
Q. Középső / basszus hangszóró kimenet.
R. Bal / jobb hátsó hangszóró kimenet.
S. Bal / jobb első hangszóró kimenet.
Sztereó hangszóró kimenet kétcsatornás
konfigurálásnál.
T. Line in sztereo bemenet analóg jelek
felvételéhez.
IMPOSTAZIONI AUDIO IN WINDOWS
• Le proprietà generali dell'adattatore
possono essere impostate in Windows –
Start / Pannello di controllo / Audio.
• Con il collegamento alla porta USB del
computer l'adattatore audio USB viene
impostato come periferica audio
predefinita.
• Talvolta può essere necessario impostare
manualmente l'adattatore audio USB
come periferica audio predefinita.
DESCRIZIONE DEI CONNETTORI, DEI
PULSANTI DI CONTROLLO E DELLE
SPIE LED
A. La spia LED (verde) indica il
collegamento dell'adattatore audio. È
accesa quando l'adattatore è collegato alla
porta USB, lampeggia durante la
trasmissione dei dati.
B. La spia LED (verde) indica il microfono
muto.
C. Pulsante per diminuire il volume
dell'ingresso del microfono.
D. Pulsante per disattivare
completamente l'audio.
E. Pulsante per diminuire l'audio.
F. Pulsante per aumentare l'audio.
G. Uscita stereo per cuffie da 6,3mm.
H. Uscita stereo per cuffie da 3,5mm.
I. Ingresso microfono mono sinistro.
J. Ingresso microfono mono destro.
K. Connettore mini-USB per il
collegamento al computer.
L. Ingresso coassiale per registrare il
segnale digitale PCM.
M. Ingresso ottico S/PDIF per registrare il
segnale digitale PCM.
N. Uscita coassiale per collegare la scheda
audio all'amplificatore.
O. Uscita ottica S/PDIF per collegare la
scheda audio all'amplificatore.
P. Uscita per l'altoparlante laterale sinistro
/ destro.
Q. Uscita per l'altoparlante centrale / dei
bassi.
R. Uscita per l'altoparlante posteriore
sinistro / destro.
S. Uscita per l'altoparlante anteriore
sinistro / destro. Uscita stereo per gli
altoparlanti con configurazione a 2 canali.
T. Ingresso stereo line in per registrare il
segnale analogico.
USTAWIENIE DŹWIĘKU W WINDOWS
• Ogólne właściwości adaptera
dźwiękowego można ustawić w Windows
– Start / Panele sterujące / Dźwięk.
• Na skutek przyłączenia do portu USB
komputera, adapter dźwiękowy USB
zostanie ustawiony jako domyślne
urządzenie dźwiękowe.
• Czasami trzeba będzie ustawić adapter
dźwiękowy USB jako domyślne urządzenie
dźwiękowe ręcznie.
OPIS ZŁĄCZY, PRZYCIKÓW
STERUJĄCYCH I KONTROLEK LED
A. Kontrolka LED (zielona) wskazująca
włączenie adaptera dźwiękowego. Świeci,
kiedy adapter jest przyłączony do portu
USB, migocze, kiedy dane są przenoszone.
B. Kontrolka LED (zielona) wskazująca
wyciszenie mikrofonu.
C. Przycisk wyciszenia wyjścia
mikrofonowego.
D. Przycisk całkowitego wyciszania.
E. Przycisk obniżenia głośności.
F. Przycisk wzmocnienia głośności.
G. Wyjście stereo do słuchawek 6,3 mm.
H. Wyjście stereo do słuchawek 3,5 mm.
I. Lewe wyjście mono mikrofonowe.
J. Prawe wyjście mono mikrofonowe.
K. Mini złącze USB do przyłączenia do
komputera.
L. Wyjście współosiowe do nagrywania
PCM sygnału cyfrowego.
M. S/PDIF wyjście optyczne do
nagrywania PCM sygnału cyfrowego.
N. Wyjście współosiowe cyfrowe do
przyłączenia karty dźwiękowej do
wzmacniacza.
O. S/PDIF wyjście optyczne cyfrowe do
przyłączenia karty dźwiękowej do
wzmacniacza.
P. Wyjście do bocznego głośnika lewego /
prawego.
Q. Wyjście do głośnika pasma
środkowego / basów.
R. Wyjście do tylnego głośnika lewego /
prawego.
S. Wyjście do przedniego głośnika
lewego / prawego. Wyjście stereo do
głośników w wypadku konfiguracji
2kanałowej.
T. Wyjście Line in stereo do nagrywania
sygnału analogowego.
SETAREA SUNETULUI ÎN WINDOWS
• Caracteristicile generale ale adaptorului
de sunet le puteți seta în Windows – Start
/ Panoul de control / Sunet.
• Prin conectarea la portul USB al
calculatorului, adaptorul USB audio se
setează ca instalație de sunet implicită.
• Câteodată poate fi necesară setarea
manuală a adaptorului USB audio ca
instalație implicită.
DESCRIEREA CONECTOARELOR, A
BUTOANELOR DE COMANDĂ ȘI A
INDICATOARELOR LED
A. Indicatorul LED (verde) indică
conectarea adaptorului audio. Luminează
atunci când adaptorul este conectat la
portul USB, luminează intermitent în
cursul transferului de date.
B. Indicatorul LED (verde) indică
reducerea volumului microfonului.
C. Buton reducere volum intrare
microfon.
D. Buton închidere totală sunet.
E. Buton reducere volum sunet.
F. Buton creștere volum sunet.
G. Ieșire stereo pentru căști 6,3mm.
H. Ieșire stereo pentru căști 3,5mm.
I. Intrare microfon mono stânga.
J. Intrare microfon mono dreapta.
K. Conector USB mini pentru conectare la
calculator.
L. Intrare coaxială pentru înregistrarea
semnalului digital PCM.
M. Intrare optică S/PDIF pentru
înregistrarea semnalului digital PCM.
N. Ieșire coaxială digitală pentru
conectarea plăcii de sunet la amplificator.
O. Ieșire optică digitală S/PDIF pentru
conectarea plăcii de sunet la amplificator.
P. Ieșire pentru difuzorul lateral stâng /
drept.
Q. Ieșire pentru difuzorul central / de bas.
R. Ieșire pentru difuzorul dorsal stâng /
drept.
S. Ieșire pentru difuzorul dorsal stâng /
drept. Ieșire stereo pentru difuzoare în
cazul configurației cu 2 canale.
T. Intrare Line in stereo pentru
înregistrarea semnalului analog.
НАСТРОЙКИ ЗВУКА В WINDOWS
• Общие свойства звукового адаптера
можно настроить в Windows – Пуск /
Панель управления / Звук.
• Подключением к USB-порту
компьютера с USB аудиоадаптер будет
установлен как исходное звуковое
устройство.
• Иногда может потребоваться
установка USB аудиоадаптера как
исходного звукового устройства
вручную.
ОПИСАНИЕ РАЗЪЕМОВ, КНОПОК
УПРАВЛЕНИЯ И СВЕТОДИОДНЫХ
ИНДИКАТОРОВ
A. СВЕТОДИОДНЫЙ индикатор
(зеленый) показывает подключение
аудиоадаптера. Горит, когда адаптер
подключен к USB-порту, мигает при
передаче данных.
B. СВЕТОДИОДНЫЙ индикатор
(зеленый) показывает приглушение
микрофона.
C. Кнопка приглушения входа
микрофона.
D. Кнопка полного приглушения звука.
E. Кнопка уменьшения громкости
звука.
F. Кнопка увеличения громкости звука.
G. Стерео выход для наушников 6,3 мм.
H. Стерео выход для наушников 3,5 мм.
I. Левый моно вход микрофона.
J. Правый моно вход микрофона.
K. Мини-USB разъем для подключения
к компьютеру.
L. Коаксиальный вход для записи
цифрового сигнала PCM.
M. S/PDIF оптический вход для записи
цифрового сигнала PCM.
N. Коаксиальный цифровой выход для
подключения звуковой карты к
усилителю.
O. S/PDIF оптический цифровой выход
для подключения звуковой карты к
усилителю.
P. Выход для левого / правого бокового
динамика.
Q. Выход для центрального / басового
динамика.
R. Выход для левого / правого заднего
динамика.
S. Выход для левого / правого
переднего динамика. стерео выход для
динамиков при 2-канальной
конфигурации.
T. Line in стерео вход для записи
аналогового сигнала.
NASTAVENIE ZVUKU VO WINDOWS
• Všeobecné vlastnosti zvukového
adaptéra môžete nastaviť vo Windows -
Štart / Ovládacie panely / Zvuk.
• Pripojením do USB portu počítača sa
USB audio adaptér nastaví ako predvolené
zvukové zariadenie.
• Niekedy môže byť nutné nastaviť USB
audio adaptér ako predvolené zvukové
zariadenie ručne.
POPIS KONEKTOROV, OVLÁDACÍCH
TLAČIDIEL A LED KONTROLIEK
A. LED kontrolka (zelená) indikujúca
zapojenie audio adaptéra. Svieti, keď je
adaptér pripojený k USB portu, bliká, keď
sú prenášané dáta.
B. LED kontrolka (zelená) indikujúca
stlmenie mikrofónu.
C. Tlačidlo stlmenia mikrofónu.
D. Tlačidlo úplného stlmenia zvuku.
E. Tlačidlo zoslabenie zvuku.
F. Tlačidlo zosilnenie zvuku.
G. Stereo výstup pre 6,3 mm slúchadlá.
H. Stereo výstup pre 3,5mm slúchadlá.
I. Ľavý mono mikrofónny vstup.
J. Pravý mono mikrofónny vstup.
K. Mini USB konektor pre pripojenie k
počítaču.
L. Koaxiálny vstup pre nahrávanie
digitálneho PCM signálu.
M. S/PDIF optický vstup pre nahrávanie
digitálneho PCM signálu.
N. Koaxiálny digitálny výstup pre
pripojenie zvukovej karty k zosilňovaču.
O. S/PDIF optický digitálny výstup pre
pripojenie zvukovej karty k zosilňovaču.
P. Výstup pre ľavý / pravý postranný
reproduktor.
Q. Výstup pre stredový / basový
reproduktor.
R. Výstup pre ľavý / pravý zadný
reproduktor.
S. Výstup pre ľavý / pravý predný
reproduktor. Stereo výstup pre
reproduktory pri 2 kanálovej konfigurácii.
T. Line in stereo vstup pre nahrávanie
analógového signálu.
ADAPTER CONNECTION EN CZ DE DK ESP FIN FR GR HR
HU IT NL PL PT RO RU SK SWE TR BG CN
ARA
WINDOWS’TA SES AYARI
• Windows’ta ses adaptörünün
genel özelliklerini şu yolu
izleyerek ayarlayabilirsiniz: Başlat /
Kontrol Paneli / Ses
• Bilgisayarın USB portuna
bağlanarak, USB ses adaptörü
varsayılan ses cihazı olarak
ayarlanır.
• Bazen USB ses adaptörünü
varsayılan ses cihazı olarak
manuel olarak ayarlamak
gerekebilir.
KONEKTÖRLERİN, KONTROL
BUTONLARININ VE LED
KONTROLLERİN AÇIKLAMASI
A. USB adaptör bağlantısı LED
göstergesi (yeşil). Ses adaptörü
USB portuna bağlandığında
yanar ve veriler iletilirken yanıp
söner.
B. Mikrofon sessiz LED göstergesi
(yeşil).
C. Mikrofon girişi sessiz butonu.
D. Sesi kapatma butonu.
E. Ses kısma butonu.
F. Ses açma butonu.
G. 6,3 mm kulaklıklar için stereo
çıkışı.
H. 3,5 mm kulaklık için stereo
çıkış.
I. Mono mikrofon sol girişi.
J. Mono mikrofon sağ girişi.
K. Adaptörü bilgisayara bağlamak
için mini USB konektörü.
L. Dijital PCM sinyal kaydı için eş
eksenli giriş.
M. Dijital PCM sinyal kaydı için
S/PDIF optik giriş.
N. Adaptörü bir amplifikatöre
bağlamak için eş eksenli dijital
PCM çıkışı.
O. Ses kartını amplifikatöre
bağlamak için S/PDIF optik dijital
çıkış.
P. Sol / sağ hoparlörler için çıkış.
Q. Orta hoparlör / subwoofer için
çıkış.
R. Sol / sağ arka hoparlör için
çıkış.
S. Sol / sağ ön hoparlör için çıkış.
2 kanallı konfigürasyondaki
hoparlörler için stereo çıkışı.
T. Analog sinyal kaydı için stereo
giriş hattı.
LJUD INSTÄLLNINAR I
WINDOWS
• Du kan ställa in de allmänna
egenskaperna för ljud adaptern i
Windows – Start / Control Panel /
Ljud.
• Genom att koppla in till datorns
USB port är USB ljud adaptern
inställd som standard ljudenhet.
• Ibland kan det bli nödvändigt att
sätta USB ljud adaptern som
standard ljud enhet manuellt.
BESKRIVNING FÖR
ANSLUTNINGAR,
KONTROLLKNAPPAR, OCH LED
KONTROLLER
A. USB adapter anslutning LED
indikator (grön). Den tänds upp, när
ljud adaptern är ansluten till USB
port och blinkar, när data överförs.
B. LED indikator för mikrofon, stäng
av (grön).
C. Mute-knapp för mikrofoningång.
D. Volym mute-knapp.
E. Volym ner knapp.
F. Volym upp knapp.
G. Stereoutgång för 6.3 mm
hörlurar.
H. Stereoutgång för 3.5 mm
hörlurar.
I. Mono mikrofon vänster ingång.
J. Mono mikrofon höger ingång.
K. Mini USB-kontakt för anslutning
av adapter till dator.
L. Koaxial ingång för digital
PCM-signalinspelning.
M. S / PDIF optisk ingång för digital
PCM-signalinspelning.
N. Koaxial digital PCM utgång för
adapter till en förstärkare.
O. S / PDIF optisk digital utgång för
att ansluta ljudkortet till
förstärkaren.
P. Utgång för vänster / höger
sidohögtalare.
Q. Utgång för central högtalare /
baslåda.
R. Utgång för vänster / höger bakre
högtalare.
S. Utgång för vänster / höger främre
högtalare. Stereo utgång för
högtalare i 2-kanal konfiguration.
T. Linje i stereoingång för analog
signalinspelning.
DEFINIÇÕES DE SOM NO WINDOWS
• Pode definir as propriedades gerais do
adaptador de som no Windows -
Iniciar/Painel de controlo/ Som.
• Ao conectar-se à porta USB do
computador, o adaptador de áudio USB
é definido como o dispositivo de som
predefinido.
• Por vezes, pode ser necessário
configurar manualmente o adaptador
de áudio USB como o dispositivo de
som predefinido.
DESCRIÇÃO DOS CONECTORES,
BOTÕES DE CONTROLO E
CONTROLOS LED
A. Indicador LED da conexão do
adaptador USB (verde). Acende quando
o adaptador de som está conectado à
porta USB e pisca quando os dados
estão a ser transmitidos.
B. Indicador LED de microfone
silencioso (verde).
C. Botão de silêncio da entrada de
microfone.
D. Botão de volume silencioso.
E. Botão de diminuição de volume.
F. Botão de aumentar volume.
G. Saída estéreo para auscultadores de
6,3 mm.
H. Saída estéreo para auscultadores de
3,5 mm.
I. Entrada esquerda de microfone
mono.
J. Entrada direita do microfone mono.
K. Mini conector USB para conectar o
adaptador ao computador.
L. Entrada coaxial para gravação de
sinal digital PCM.
M. Entrada ótica S/PDIF para gravação
digital de sinal PCM.
N. Saída digital coaxial PCM para
conectar o adaptador a um
amplificador.
O. Saída digital ótica S/PDIF para
conectar a placa de som ao
amplificador.
P. Saída para coluna esquerda/direita.
Q. Saída para coluna central/subwoofer.
R. Saída para coluna traseira
esquerda/direita.
S. Saída para coluna frontal
esquerda/direita. Saída estéreo para
colunas configuradas em 2 canais.
T. Entrada de linha estéreo para
gravação de sinal analógico.
GELUIDSINSTELLINGEN IN
WINDOWS
• U kunt de algemene eigenschappen van de
geluidsadapter instellen in
Windows - Start / Configuratieschermen /
Geluid.
• Door de USB-audio-adapter aan te sluiten
op de USB-poort van de computer, wordt de
USB-audio-adapter ingesteld als het
standaard audioapparaat.
• Soms kan het nodig zijn om de
USB-audio-adapter handmatig als
standaardgeluidsapparaat in te stellen.
BESCHRIJVING VAN DE AANSLUITINGEN,
BEDIENINGSKNOPPEN EN
LEDBEDIENINGEN
A. LED-indicator voor de USB-adapteraanslui-
ting (groen). Het licht op wanneer de
geluidsadapter op de USB-poort is
aangesloten en knippert, wanneer gegevens
worden verzonden.
B. LED-indicator voor het dempen van de
microfoon (groen).
C. Knop voor het dempen van de
microfooningang.
D. Knop voor het dempen van het volume.
E. Volumedown knop.
F. Volumeknop omhoog.
G. Stereo-uitgang voor 6,3 mm
hoofdtelefoon.
H. Stereo-uitgang voor 3,5 mm
hoofdtelefoon.
I. Monomicrofoon linker ingang.
J. Mono microfoon rechter ingang.
K. Mini-USB-aansluiting voor aansluiting van
de adapter op de computer.
L. Coaxiale ingang voor digitale
PCM-signaalregistratie.
M. S/PDIF optische ingang voor digitale
PCM-signaalopname.
N. Coaxiale digitale PCM-uitgang
voor aansluiting van de adapter op een
versterker.
O. S/PDIF optische digitale uitgang voor
aansluiting van de geluidskaart op de
versterker.
P. Uitgang voor de linker / rechter luidspreker.
Q. Uitgang voor middenluidspre
ker/subwoofer.
R. Uitgang voor de linker / rechter
achterluidspreker.
S. Uitgang voor de linker / rechter
voorluidspreker. Stereo-uitgang
voor luidsprekers in 2-kanaals
configuratie.
T. Lijn in stereo-ingang voor analoge
signaalregistratie.
POSTAVKE ZVUKA NA WINDOWS
UREĐAJIMA
• Možete postaviti generalna svojstva
zvučnog adaptera u Windows - Start
/ Upravljačka ploča / Zvuk.
• Spajanjem na USB port računala,
USB audio adapter je postavljen kao
zadani audio uređaj.
• Ponekad je potrebno ručno
postaviti USB audio adapter kad
zadani audio uređaj.
OPIS PRIKLJUČAKA,
UPRAVLJAČKIH GUMBI I LED
KONTROLA
A. LED indikator za povezivanje USB
adaptera (zelen). Svijetli kada je
adapter zvuka spojen na USB port,
svijetlo treperi tijekom prijenosa
podataka.
B. LED indikator za isključivanje
mikrofona (zelen).
C. Gumb za isključivanje mikrofona.
D. Gumb za isključivanje glasnoće.
E. Gumb za smanjivanje glasnoće.
F. Gumb za povećavanje glasnoće.
G. Stereo izlaz za 6.3mm slušalice.
H. Stereo izlaz za 3.5mm slušalice.
I. Lijevi mono ulaz za mikrofon.
J. Desni mono ulaz za mikrofon.
K. Mini USB priključak za povezivanje
adaptera s računalom.
L. Koaksijalan ulaz za snimanje
digitalnog PCM signala.
M. S/PDIF optički ulaz za digitalno
snimanje PCM signala.
N. Koaksijalni digitalni PCM izlaz za
spajanje adaptera na pojačalo.
O. S/PDIF optički digitalni izlaz za
spajanje zvučne kartice na pojačalo.
P. Izlaz za lijevi / desni počni zvučnik.
Q. Izlaz za središnji zvučnik /
subwoofer.
R. Izlaz za lijevi / desni stražnji
zvučnik.
S. Izlaz za lijevi / desni prednji
zvučnik. Stereo izlaz za zvučnike u
2-kanalnoj konfiguraciji.
T. Linijski stereo ulaz za analogno
snimanje signala.
ΡΥΘΜΙΣΕΙΣ ΗΧΟΥ ΣΤΑ WINDOWS
• Μπορείτε να ρυθμίσετε τις γενικές
ιδιότητες του μετασχηματιστή ήχου στα
Windows - Εκκίνηση / Πίνακας ελέγχου
/Ήχος.
• Συνδέοντας το στην θύρα USB του
υπολογιστή, ο USB μετασχηματιστής
ήχου ρυθμίζεται σαν η προκαθορισμένη
συσκευή ήχου.
• Μερικές φορές μπορεί να χρειαστεί να
ρυθμίσετε τον USB μετασχηματιστή
ήχου σαν την προκαθορισμένη συσκευή
ήχου χειροκίνητα.
ΠΕΡΙΓΡΑΦΗ ΒΥΣΜΑΤΩΝ,
ΚΟΥΜΠΙΩΝ ΕΛΕΓΧΟΥ ΚΑΙ LED
CONTROLS
A. Ένδειξη LED σύνδεσης του
μετασχηματιστή USB (πράσινη). Φωτίζει
όταν ο μετασχηματιστής ήχου
συνδέεται στην θύρα USB και
αναβοσβήνει όταν μεταφέρονται
δεδομένα.
B. Ένδειξη LED για σίγαση του
μικροφώνου (πράσινη).
Γ. Κουμπί για σίγαση της εισόδου του
μικροφώνου.
Δ. Κουμπί για σίγαση φωνής.
Ε. Κουμπί για μείωση της φωνής.
ΣΤ. Κουμπί για αύξηση της φωνής.
Ζ. Έξοδος στέρεο για ακουστικά 6.3mm.
Η. Έξοδος στέρεο για ακουστικά
3.5mm.
Θ. Αριστερή είσοδος για μονοφωνικό
μικρόφωνο.
Ι. Δεξιά είσοδος για μονοφωνικό
μικρόφωνο.
Κ. Βύσμα mini USB για σύνδεση του
μετασχηματιστή στον υπολογιστή.
Λ. Σπειρωτή είσοδος για ψηφιακή
καταγραφή σήματος PCM.
M. Οπτική είσοδος S/PDIF για ψηφιακή
καταγραφή σήματος PCM.
N. Σπειρωτή ψηφιακή έξοδος PCM για
σύνδεση του μετασχηματιστή με έναν
ενισχυτή.
Ξ. Οπτική ψηφιακή έξοδος S/PDIF για
σύνδεση της κάρτας ήχου με τον
ενισχυτή.
Ο. Έξοδος για αριστερό/δεξί ηχείο.
Π. Έξοδος για κεντρικό ηχείο /
subwoofer.
Ρ. Έξοδος για αριστερό /δεξί πίσω ηχείο.
Σ. Έξοδος για αριστερό /δεξί μπροστινό
ηχείο. Έξοδος στέρεο για ηχεία σε
ρύθμιση 2 καναλιών.
T. Γραμμή εξόδου στέρεο για αναλογική
καταγραφή σήματος.
LYDINDSTILLINGER I WINDOWS
• Du kan indstille de generelle
egenskaber for lydadapteren i
Windows - Start / Kontrolpanel / Lyd.
• Ved at oprette forbindelse til
computerens USB-port er
USB-lydadapteren indstillet til
standardlydenheden.
• Nogle gange kan det være
nødvendigt manuelt at indstille
USB-lydadapteren som standard
lydenhed.
BESKRIVELSE AF TILSLUTNINGER,
BETJENINGSKNAPPER OG
LED-KONTROLLER
LED-indikator (grøn). Den lyser, når
lydadapteren er tilsluttet USB-porten
og blinker, når data overføres.
B. Mikrofon lydløs LED-indikator
(grøn).
C. Lydløsknap til mikrofonindgang.
D. Lydstyrke lydløsknap
E. Lydstyrke nedknap.
F. Lydstyrke opknap.
G. Stereoudgang til 6,3 mm
hovedtelefoner.
H. Stereoudgang til 3,5 mm
hovedtelefoner.
I. Monomikrofon venstre indgang.
J. Monomikrofon højre indgang.
K. Mini USB-stik til tilslutning af
adapteren til computeren.
L. Koaksial indgang til digital
PCM-signaloptagelse.
M. S/PDIF optisk input til digital
PCM-signaloptagelse.
N. Koaksial digital PCM-udgang til
tilslutning af adapteren til en
forstærker.
O. S/PDIF optisk digital udgang til
tilslutning af lydkortet til forstærkeren.
P. Udgang til venstre / højre højttaler.
Q. Udgang til centerhøjttaler /
subwoofer.
R. Udgang til venstre / højre
baghøjttaler.
S. Udgang til venstre / højre
fronthøjttaler. Stereoudgang til
højttalere i 2-kanals konfiguration.
T. Linie i stereoindgang til analog
signaloptagelse.
ÄÄNIASETUKSET WINDOWSISSA
• Voi asettaa ääniadapterin yleiset
asetukset valikosta Windows - Start /
Ohjauspaneeli / Ääni.
• USB-ääniadapteri asetetaan
oletusäänilaitteeksi, kun se kytketään
tietokoneen USB-väylään.
• Joskus on tarpeellista asettaa
USB-audioadapteri
oletusäänilaitteeksi manuaalisesti.
LIITTIMIEN, OHJAUSPAINIK-
KEIDEN JA LED-PAINIKKEIDEN
KUVAUS
A. USB-sovittimen liitäntämerkkivalo
(vihreä). Syttyy, kun ääniadapteri on
kytketty USB-porttiin, ja vilkkuu, kun
tietoja siirretään.
B. Mikrofonin mykistysmerkkivalo
(vihreä).
C. Mikrofonitulon mykistyspainike.
D. Äänenvoimakkuuden
mykistyspainike.
E. Äänenvoimakkuuden
vähennyspainike.
F. Äänenvoimakkuuden
lisäämispainike.
G. Stereolähtö 6,3 mm: n
kuulokkeille.
H. Stereolähtö 3,5 mm: n
kuulokkeille.
I. Monomikrofonin vasen tulo.
J. Monomikrofonin oikea tulo.
K. Mini-USB-liitin sovittimen
kytkemiseen tietokoneeseen.
L. Koaksiaalitulo digitaalisen
PCM-signaalin tallennukseen.
M. S/PDIF-optinen tulo digitaaliseen
PCM-signaalin tallennukseen.
N. Koaksiaalinen digitaalinen
PCM-lähtö adapterin kytkemiseksi
vahvistimeen.
O. S/PDIF-optinen digitaalilähtö
äänikortin kytkemiseen
vahvistimeen.
P. Vasemman / oikean puolen
kaiuttimen lähtö.
Q. Keskikaiuttimen / subwooferin
lähtö.
R. Vasemman / oikean
takakaiuttimen lähtö.
S. Vasemman / oikean
etukaiuttimen lähtö. Stereolähtö
kaiuttimille 2-kanavaisessa
kokoonpanossa.
T. Linja stereotulossa analogisen
signaalin tallennusta varten.
Mini USB
PCM
S / PDIF
S / PDIF
ﻲﻓ تﻮﺼﻻا تاداﺪﻋإ
تﺎﺣﻮﻻ ﻞﯿﻐﺸﺘﻻا مﺎﻈﻧ ﻲﻓ تﻮﺼﻻا لﻮﺤﻤﻻ ﺔﻣﺎﻌﻻا ﺺﺋﺎﺼﺨﻻا ﻂﺒﺿ ﻚﻨﻜﻤﯾ
• ﻲﺿاﺮﺘﻓﻻا تﻮﺼﻻا زﺎﮭﺠﻛ تﻮﺻ لﻮﺤﻣ ﻦﯿﯿﻌﺗ ﻢﺘﯾ ، ﺮﺗﻮﯿﺒﻤﻜﻻا زﺎﮭﺠﺑ ﺬﻔﻨﻤﺑ لﺎﺼﺗﻻا لﻼﺧ ﻦﻣ.
• ﺎًﯾوﺪﯾ ﻲﺿاﺮﺘﻓﻻا تﻮﺼﻻا زﺎﮭﺠﻛ تﻮﺻ لﻮﺤﻣ ﻦﯿﯿﻌﺗ نﺎﯿﺣﻷا ﺾﻌﺑ ﻲﻓ يروﺮﻀﻻا ﻦﻣ نﻮﻜﯾ ﺪﻗ.
ﻢﻜﺤﺘﻻا ةﺰﮭﺟأو ، ﻢﻜﺤﺘﻻا رارزأ ، تﻼﺻﻮﻤﻻا ﻒﺻو
تﺎﻧﺎﯿﺒﻻا لﺎﺳرإ ﻢﺘﯾ ﺎﻣﺪﻨﻋ ، تﺎﻀﻣو ﺬﻔﻨﻤﺑ تﻮﺼﻻا لﻮﺤﻣ ﻞﯿﺻﻮﺗ ﻢﺘﯾ ﺎﻣﺪﻨﻋ ، ءﻲﻀﯾ .(ﺮﻀﺧﻷا) شﺆﻣ لﻮﺤﻣ لﺎﺼﺗا .أ
ﺮﻀﺧﻷا) مﺎﻤﺼﻻا ﻢﺘﻛ نﻮﻓوﺮﻜﯿﻤﻻا ﺮﺷﺆﻣ .ب
تﻮﺼﻻا ﻢﺘﻛ رز لﺎﺧدإ نﻮﻓوﺮﻜﯿﻣ.ج
تﻮﺼﻻا ﻢﺘﻛ رز ﻢﺠﺣ .د
تﻮﺼﻻا ﺾﻔﺧ رز .ه
رز تﻮﺼﻻا ىﻮﺘﺴﻣ ﻊﻓر .و
ﻢﻣ تﺎﻋﺎﻤﺴﻻ ﻮﯾﺮﯿﺘﺳ .ز
ﻢﻣ تﺎﻋﺎﻤﺴﻻ ﻮﯾﺮﯿﺘﺳ جﺮﺨﻣ .ح
تﻼﺧﺪﻤﻻا رﺎﺴﯿﻻا يدﺎﺣأ نﻮﻓوﺮﻜﯿﻣ .ط
ﺔﺤﯿﺤﺼﻻا تﻼﺧﺪﻤﻻا نﻮﻓوﺮﻜﯿﻣ ﻮﻧﻮﻣ .ي
ﺮﺗﻮﯿﺒﻤﻜﻻﺎﺑ لﻮﺤﻤﻻا ﻞﯿﺻﻮﺘﻻ ﻞﺻﻮﻣ .ك
ﺔﯿﻤﻗﺮﻻا ةرﺎﺷإ ﻞﯿﺠﺴﺘﻻ ﺔﯾرﻮﺤﻤﻻا تﻼﺧﺪﻤﻻا .ل
ﺔﯿﻤﻗﺮﻻا ةرﺎﺷإ ﻞﯿﺠﺴﺘﻻ يﺮﺼﺒﻻا لﺎﺧدﻹا .م
تﻮﺼﻼﻻ ﺮﺒﻜﻤﺑ لﻮﺤﻤﻻا ﻞﯿﺻﻮﺘﻻ يرﻮﺤﻣ ﻲﻤﻗر جﺮﺧ .ن
تﻮﺼﻼﻻ ﺮﺒﻜﻣ ﻰﻻإ تﻮﺼﻻا ﺔﻗﺎﻄﺑ ﻞﯿﺻﻮﺘﻻ يﺮﺼﺒﻻا ﻲﻤﻗﺮﻻا جاﺮﺧﻹا .س
ﻦﻤﯾﻷا / ﺮﺴﯾﻷا ﺐﻧﺎﺠﻻا ﻢﻼﻜﺘﻤﻼﻻ جاﺮﺧﻹا .ع
تﻮﺻ ﻢﺨﻀﻣ / ﺰﻛﺮﻣ ﻢﻼﻜﺘﻤﻼﻻ جاﺮﺧﻹا .ف
ﻦﻤﯾﻷا / ﺮﺴﯾﻷا ﻲﻔﻼﺨﻻا ﻢﻼﻜﺘﻤﻼﻻ جاﺮﺧﻹا .ص
ةﺎﻨﻘﻻا ﻲﺋﺎﻨﺛ ﻦﯾﻮﻜﺗ ﻲﻓ ﻦﯿﻤﻼﻜﺘﻤﻼﻻ ﻮﯾﺮﺘﺳا جﺮﺧ .ﻦﻤﯾﻷا / ﺮﺴﯾﻷا ﻲﻣﺎﻣﻷا ﻢﻼﻜﺘﻤﻼﻻ جاﺮﺧﻹا .ق
ﺔﯾﺮظﺎﻨﺘﻻا ةرﺎﺷإ ﻞﯿﺠﺴﺘﻻ ﻮﯾﺮﯿﺘﺳ لﺎﺧدإ ﻲﻓ ﻂﺧ .ر
WINDOWS
Windows –Start / Control / Sound
USB
USB USB
USB
USB
LED
LED
6.3
3.5
PCM
PCM
•
(
• • • •
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
