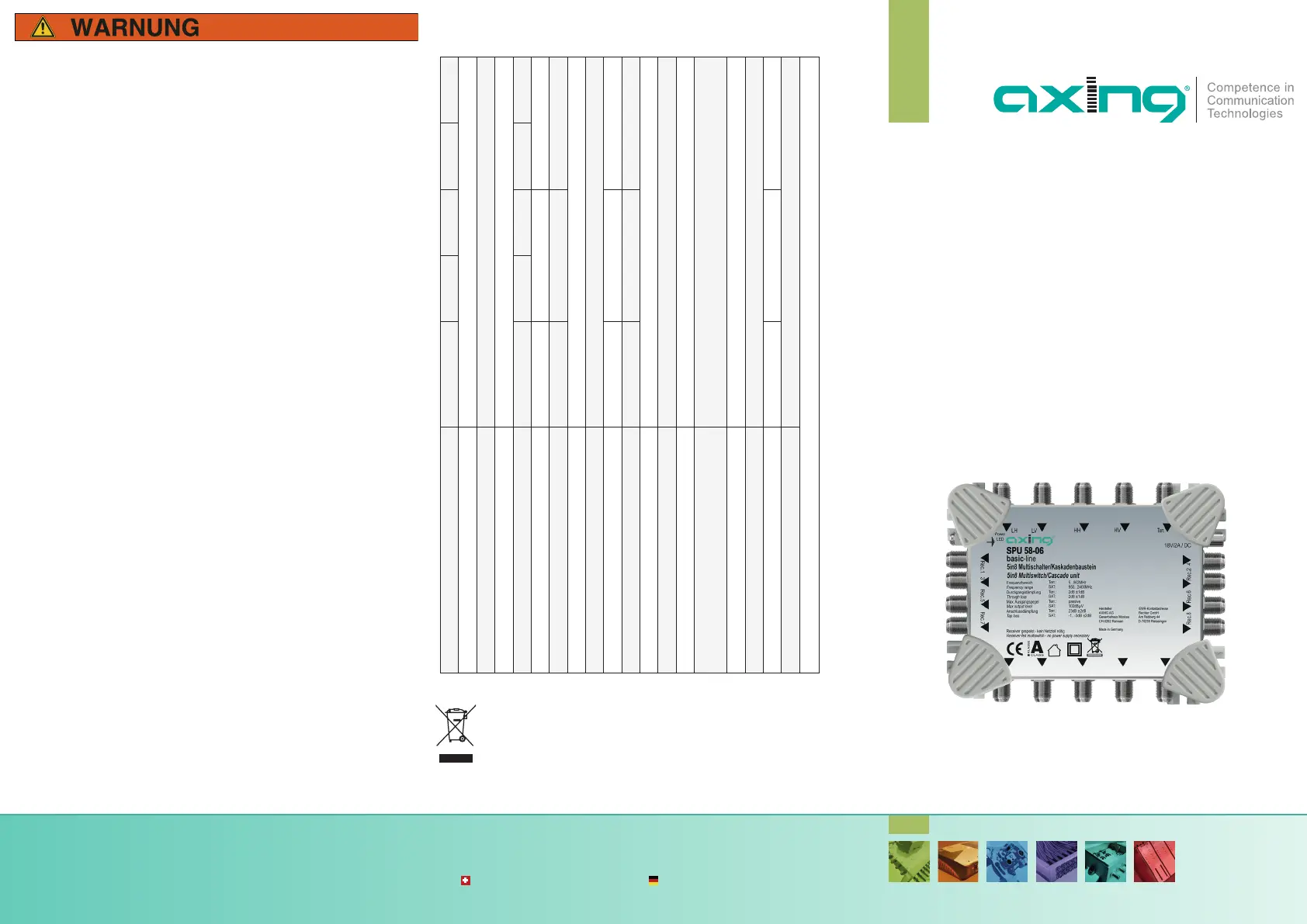

Side 1/4

Hersteller

AXING AG

Gewerbehaus Moskau

8262 Ramsen

EWR-Kontaktadresse

Bechler GmbH

Am Rebberg 44

78239 Rielasingen

Stand 2017-09-12

Technische Änderungen, Änderungen im Design, Druckfehler und Irrtümer

vorbehalten.

Sicherheitshinweise:

 Die Installation des Geräts und Reparaturen am Gerät sind ausschließlich

vom Fachmann unter Beachtung der geltenden VDE-Richtlinien durch-

zuführen. Bei nicht fachgerechter Installation und Inbetriebnahme wird

keine Haftung übernommen.

 Vor Öffnen des Gerätes Netzstecker ziehen bzw. Stromzuführung entfer-

nen, andernfalls besteht Lebensgefahr. Dies gilt auch, wenn Sie das Gerät

reinigen oder an den Anschlüssen arbeiten.

 Verwenden Sie nur das am Gerät angeschlossene Netzkabel. Es dürfen

am Netzkabel auf keinen Fall Teile ausgetauscht oder Veränderungen vor-

genommen werden. Es besteht sonst Lebensgefahr, für die keine Haftung

übernommen wird.

 Sofern eine austauschbare Sicherung vorhanden ist, ist vor dem Wechsel

der Sicherung der Netzstecker zu ziehen. Defekte Sicherungen nur durch

normgerechte Sicherungen des gleichen Nennwertes ersetzen.

 Das Gerät darf nur in trockenen Räumen betrieben werden. In feuchten

Räumen oder im Freien besteht die Gefahr von Kurzschlüssen (Achtung:

Brandgefahr) oder elektrischem Schlägen (Achtung: Lebensgefahr).

 Um Beschädigungen am Gerät selbst oder an Peripheriegeräten vorzu-

beugen, dürfen Geräte, die zur Wandmontage vorgesehen sind nur auf

ﬂachen Oberﬂächen montiert werden.

 Planen Sie den Montage- bzw. Aufstellort so, dass Sie in Gefahrensitu-

ationen den Netzstecker leicht erreichen und aus der Steckdose ziehen

können. Wählen Sie den Montage- bzw. Aufstellort so, dass Kinder nicht

unbeaufsichtigt am Gerät und dessen Anschlüssen spielen können. Der

Montage- bzw. Aufstellort muss eine sichere Verlegung aller angeschlos-

senen Kabel ermöglichen. Das Netzkabel sowie Zuführungskabel dürfen

nicht durch irgendwelche Gegenstände beschädigt oder gequetscht

werden.

 Wählen Sie einen Montage- bzw. Aufstellungsort, an dem unter keinen

Umständen Flüssigkeiten oder Gegenstände in das Gerät gelangen kön-

nen (z. B. Kondenswasser, Dachundichtigkeiten, Gießwasser etc.)

 Setzen Sie das Gerät niemals direkter Sonneneinstrahlung aus und

vermeiden Sie die direkte Nähe von Wärrmequellen (z. B. Heizkörper,

andere Elektrogeräte, Kamin etc.) Bei Geräten, die Kühlkörper oder

Lüftungsschlitze haben, muss daher unbedingt darauf geachtet werden,

dass diese keinesfalls abgedeckt oder verbaut werden. Sorgen Sie

außerdem für eine großzügig bemessene Luftzirkulation um das Gerät.

Damit verhindern Sie mögliche Schäden am Gerät sowie Brandgefahr

durch Überhitzung. Achten Sie unbedingt darauf, dass Kabel nicht in die

Nähe von Wärmequellen (z.B. Heizkörper, andere Elektrogeräte, Kamin

etc.) kommen.

SPU 58-06 | SPU 512-06

SPU 516-06 | SPU 524-06

SPU 532-06

basic-line

Multischalter /

Kaskadenbausteine

Betriebsanleitung

Technische Daten:

Ihr Gerät ist mit dem WEEE-Symbol markiert (Waste Electronics and Electrical

Equipment). Dies bedeutet, dass elektrische und elektronische Komponenten

nicht mit dem Restmüll entsorgt werden dürfen. Gebrauchte elektrische und

elektronische Komponenten sind separat zu entsorgen.

WEEE Nr.

DE26869279

Artikel SPU 58-06 SPU 512-06 SPU 516-06 SPU 524-06 SPU 532-06

Frequenzbereich (TERR | SAT) 5…862 MHz | 950…2400 MHz

Anzahl der Eingänge 5

Anzahl der Stammausgänge 5

Teilnehmeranschlüsse 8 12 16 24 32

Anschlussdämpfung TERR 23 dB ±2 dB 27 dB ±3 dB 33 dB ±3 dB

Anschlussdämpfung SAT -1...-3 dB ±2 dB -1...-2 dB ±2 dB 2...-1 dB ±2 dB

Max. Ausgangspegel Teilnehmeranschlüsse SAT

102 dBµV

Schaltkriterien 13/18 V, 0/22 kHz

Durchgangsdämpfung TERR 2 dB ±1 dB 2…3 dB ±1 dB 2 dB ±2 dB

Durchgangsdämpfung SAT 2 dB ±1 dB 2…4 dB ±1 dB 2…6 dB ±2 dB

Entkopplung V®H >30 dB

Entkopplung TERR-Eing.®SAT-Eing. 30 dB

Umgebungstemperaturbereich (gemäß EN 60065) -20…+50°C

Stromaufnahme je Teilnehmeranschluss

(ohneLNB-Versorgung)

< 35 mA

Maximaler LNB-Versorgungsstrom 1500 mA

Potentialausgleichanschluss 4 mm2

Maße (B × H × T) ca. 112 x 137 x 63 mm 150 x 137 x 63 mm 240 x 137 x 63 mm

Schutzklasse IP 20

3rd order SAT max. EN50083-3 35dB KMA (2 Sender Messmethode)

Verwendungsbereich:

Die Geräte sind ausschließlich für den Einsatz zum Verstärken sowie Verteilen

von Radio- und Fernsehsignalen im Haus geeignet! Wird ein Gerät für andere

Einsätze verwendet, wird keine Garantie übernommen!

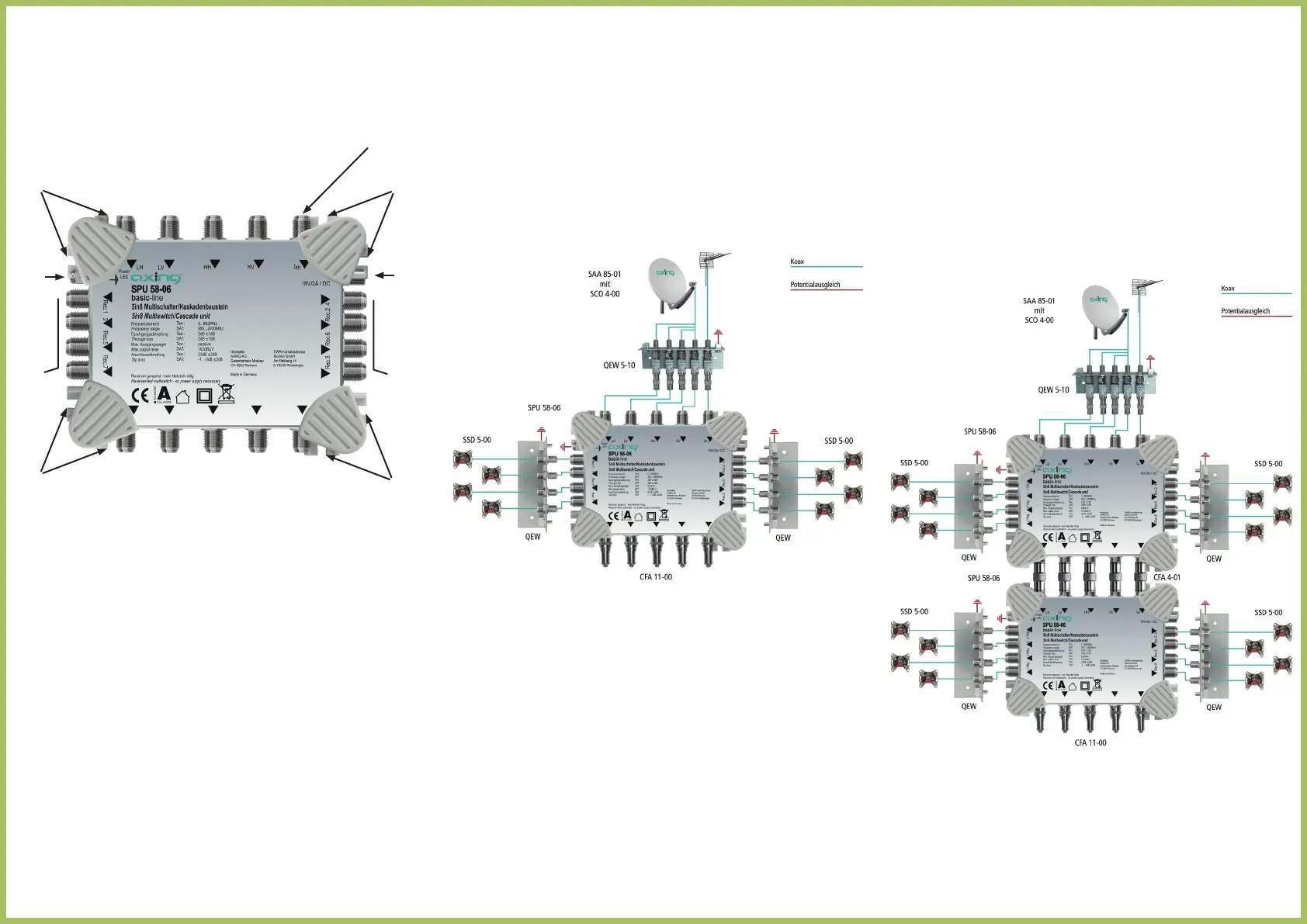

Die Abbildungen rechts zeigen ein Anwendungsbeispiel für die Verteilung von

4 SAT-ZF-Polarisationsebenen inklusive terrestrischer Signale

(z.B. DAB+-Radio).

Kaskadierung:

 Wichtig: Bevor Sie die Multischalter/Kaskadenbausteine miteinander

verbinden, schließen Sie den Potentialausgleich an die Geräte an.

 Verbinden Sie die Ausgänge der Multischalter mit den Eingängen der

Kaskadenbausteine. Verwenden Sie dazu F/F-Quickﬁx-Adapter CFA 4-01

(nicht im Lieferumfang enthalten).

 Schließen Sie die Ausgänge des letzten Kaskadenbausteins mit Ab-

schlusswiderständen CFA 11-00 ab (nicht im Lieferumfang enthalten).

Potentialausgleich und Montage:

Zur Vermeidung gefährlicher Überspannungen (Achtung: Brand-/Lebensgefahr),

müssen die Geräte gemäß EN 60728-11 am Potentialausgleich angeschlossen

werden.

 Verwenden Sie den am Gerät angebrachten Potenzialaus gleichsanschluss

(1).

 Um den Außenleiter der Koaxialkabel am Potentialausgleich anzuschließen,

verwenden Sie z. B. QEW-Erdungswinkel an den Ein- und Ausgängen des

Geräts.

 Verwenden Sie passende Montageschrauben und die Montagelöcher am

Gerät (2).

HF-Anschluss:

 Verbinden Sie die SAT-Eingänge des Multischalters mit den LNBs Ihrer

SAT-Empfangsantenne. Speisen Sie in den terr. Eingang Ausgangssignale

eines terrestrischen Verstärkers bzw. eines BK-Hausanschlussverstärkers ein.

 Verbinden Sie die seitlichen Teilnehmerausgänge (3) des Multischalters mit

den Antennensteckdosen. Verwenden Sie hierfür hochgeschirmte Koaxial-

kabel mit F- Anschlusssteckern. Passende Kabel und Stecker ﬁnden Sie im

aktuellen AXING-Katalog oder unter www.axing.com.

 Wenn Sie keine Kaskadenbausteine am Multischalter anschließen,

dann schließen Sie die unteren Ausgänge mit Abschlusswiderständen

CFA 11-00 ab (nicht im Lieferumfang enthalten).

Spannungsversorgung:

Der Multischalter/Kaskadenbaustein und der LNB wird durch die angeschlos-

senen Receiver mit Spannung versorgt. Wenn die Spannungsversorgung der

angeschlossenen Receiver nicht ausreicht, dann wird ein Netzteil SZU 99-06

benötigt (nicht im Lieferumfang enthalten).

 Verbinden Sie das Netzteil mit dem beiliegenden Kabel mit der

DC-Buchse(4).

 Stecken Sie den Stecker des Netzteils in eine Steckdose.

Die grüne Power-LED leuchtet.

Eingänge (SAT-System)

TERR Eingang

Ausgänge

zu Kaskadenbausteinen
