Side 1/3

INSTALLATION MANUAL

INTERNAL BLOWERS PM6 AND PM12

READ AND SAVE THESE INSTRUCTIONS

For use with compatible Best range hoods. See hood manual for suitability.

WARNING

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK,

OR INJURY TO PERSONS, OBSERVE THE FOLLOWING:

• Use this unit only in the manner intended by the manufacturer. If you have

questions, contact the manufacturer at the address or telephone number

listed in the warranty.

• Before servicing or cleaning unit, switch power off at service panel and lock

the service disconnecting means to prevent power from being switched

on accidentally. When the service disconnecting means cannot be locked,

securely fasten a prominent warning device, such as a tag, to the service panel.

• Installation work and electrical wiring must be done by qualified personnel

in accordance with all applicable codes and standards, including fire-rated

construction codes and standards.

• Sufficient air is needed for proper combustion and exhausting of gases through

the flue (chimney) of fuel burning equipment to prevent backdrafting. Follow

the heating equipment manufacturer’s guideline and safety standards such as

those published by the National Fire Protection Association (NFPA), and the

American Society for Heating, Refrigeration and Air Conditioning Engineers

(ASHRAE), and the local code authorities.

• When cutting or drilling into wall or ceiling, do not damage electrical wiring

and other hidden utilities.

• Ducted fans must always be vented to the outdoors.

• Do not use this unit with any separate solid-state speed control device.

• To reduce the risk of fire, use only metal ductwork.

• This unit must be grounded.

• When installing, servicing or cleaning the unit, it is recommended to wear

safety glasses and gloves.

• When applicable local regulations comprise more restrictive installation and/or

certification requirements, the aforementioned requirements prevail on those of

this document and the installer agrees to conform to these at his own expense.

CAUTION

• For general ventilating use only. Do not use to

exhaust hazardous or explosive materials and

vapors.

• To avoid motor bearing damage and noisy and/

or unbalanced impellers, keep drywall spray,

construction dust, etc. off power unit.

• This blower has a thermal overload which will

automatically shut off the motor if it becomes

overheated. The motor will restart when it cools

down. If the motor continues to shut off and

restart, have the hood serviced.

• Please read specification label on product for

further information and requirements.

• To reduce the risk of fire and to properly exhaust

air on a ducted installation, be sure to duct air

outside - Do not exhaust air into spaces within

walls or ceiling or into attics, crawl spaces, or

garage.

In the United States In Canada

For complete warranty statement and service parts, or to learn more about the instructions

below, please type your model number in on our website.

BestRangeHoods.com BestRangeHoods.ca

800 558-1711 800 567-3855

WARNING

TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:

A. Never leave surface units unattended at high settings. Boilovers cause

smoking and greasy spillovers that may ignite. Heat oils slowly on low

or medium settings.

B. Always turn hood ON when cooking at high heat or when flambeing

food (i.e. Crepes Suzette, Cherries Jubilee, Peppercorn Beef Flambé).

C. Clean ventilating fans frequently. Grease should not be allowed

to accumulate on fan or filter.

D. Use proper pan size. Always use cookware appropriate for the size

of the surface element.

TO REDUCE THE RISK OF INJURY TO PERSONS

IN THE EVENT OF A RANGE TOP GREASE FIRE,

OBSERVE THE FOLLOWING:*

1. SMOTHER FLAMES with a close-fitting lid, cookie sheet, or metal

tray, then turn off the burner. BE CAREFUL TO PREVENT BURNS.

If the flames do not go out immediately, EVACUATE AND CALL

THE FIRE DEPARTMENT.

2. NEVER PICK UP A FLAMING PAN - You may be burned.

3. DO NOT USE WATER, including wet dishcloths or towels - violent

steam explosion will result.

4. Use an extinguisher ONLY if:

A. You know you have a Class ABC extinguisher and you already

know how to operate it.

B. The fire is small and contained in the area where it started.

C. The fire department is being called.

D. You can fight the fire with your back to an exit.

* Based on “Kitchen Fire Safety Tips” published by NFPA.

1106530A

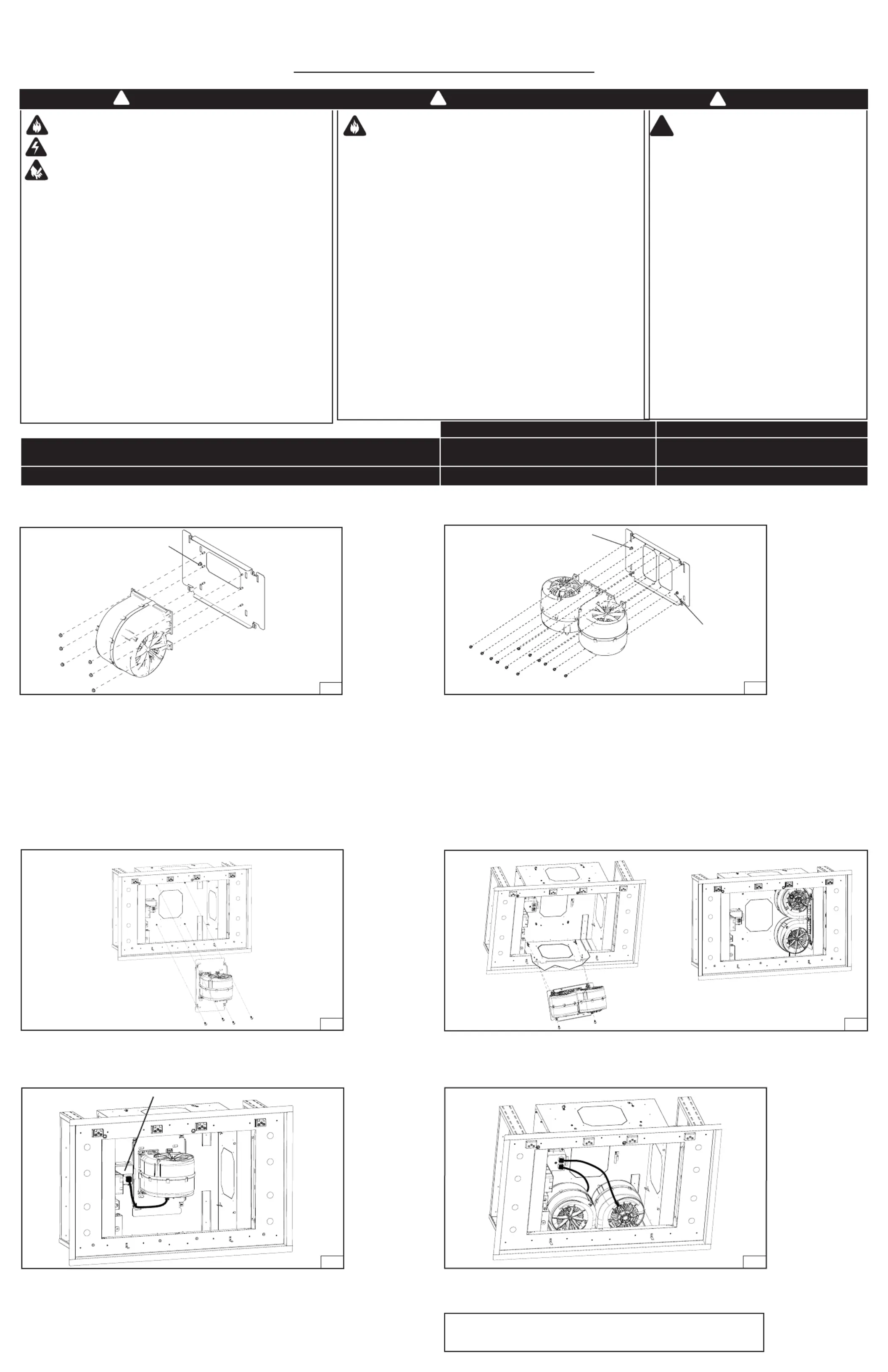

PM6 Blower Plate Installation

FIG. 1

1. Attach blower to mounting plate with (6) 10-24 Hex Nuts (included).

2. Attach ground wire from blower to ground stud with (1) 10-24 Hex Nut (included).

G Sround tud

PM12 Blower Plate Installation

FIG. 2

G Sround tud

1. Attach blowers to mounting plate with (12) 10-24 Hex Nuts (included).

2. Attach ground wires from blowers to ground studs with (2) 10-24 Hex Nut (included).

G Sround tud

Top Discharge Blower Installation (PM6 shown in FIG. 3 & 5).

Follow same method for PM12.

FIG. 3

1. Attach blower plate to hood with (4) 10-24 screws (included) as illustrated above.

Front/Back Discharge Blower Installation (PM12 Front shown in FIG. 4 & 6).

Follow same method for Side Discharge and when using PM6 blower.

HD1431

FIG. 4

1. Attach blower plate to hood by inserting the hooks in the slots and using (2) 10-24 screws (included) as illustrated

above.

PM6 Blower Connection

PM12 Blowers Connection

FIG. 6

FIG. 5

1. Remove the connectors plate.

2. Plug each blower power cord in a connector as illustrated above.

1. Swivel the connectors plate to unhide a connector.

2. Plug the blower power cord in the connector as illustrated above.

Connectors plate

Service parts:

blower cfm (1) 600 : S97021509

adapter damper round/ 8 ": SV08543

NOTES: There are four (4) possible outlet positions for PM6 and PM12: top, front, back and side (1).

Remove selected knock-out from the housing prior to install blower in the hood. The blower can be installed before or after hood installation in the ceiling. However, it is easier to install the hood in the ceiling without internal

blower installed.

The damper can be installed on the housing prior to install the hood in the ceiling with Side and Top outlet positions only. Otherwise, install the damper once the hood is mounted in the ceiling. Position the damper on the

exterior of the hood using 8-18 screws (included).

10" damper (included with the hood) when using PM12, 8" damper (included with PM6 blower kit) when using PM6.

Side Discharge

INSTRUCTIONS D’INSTALLATION

VENTILATEURS INTERNES PM6 ET PM12

LIRE ET CONSERVER CES INSTRUCTIONS

À utiliser avec les hottes Best compatibles. Voir dans le guide de la hotte si le modèle convient.

AVERTISSEMENT

AFIN DE RÉDUIRE LES RISQUES D’INCENDIE,

D’ÉLECTROCUTION OU DE BLESSURES CORPORELLES,

SUIVEZ LES DIRECTIVES SUIVANTES :

• N’utilisez cet appareil que de la façon prévue par le manufacturier. Si vous avez

des questions, contactez le manufacturier à l’adresse ou au numéro de téléphone

indiqués dans la garantie.

• Avant de réparer ou de nettoyer l’appareil, couper l’alimentation électrique en

verrouillant le panneau de distribution afin d’éviter sa remise en marche accidentelle.

Si le panneau de distribution ne peut être verrouillé, y fixer un avertissement en

évidence, telle qu’une étiquette de couleur vive.

• Les travaux d’installation et de raccordement électrique doivent être effectués par

du personnel qualifié, conformément aux codes et aux standards de construction,

incluant ceux concernant la protection contre les incendies.

• Une quantité d’air adéquate est requise afin d’assurer une bonne combustion et

l’évacuation des gaz par la cheminée dans le cas des équipements alimentés au

gaz afin de prévenir les retours de cheminée. Conformez-vous aux instructions et

aux standards de sécurité des manufacturiers d’équipement de chauffage, tel qu’ils

sont publiés par la National Fire Protection Association (NFPA) et l’American Society

for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) ainsi que les

responsables des codes locaux.

• Veillez à ne pas endommager le câblage électrique ou d’autres équipements non

apparents lors de la découpe ou du perçage du mur ou du plafond.

• Les ventilateurs avec conduits doivent toujours évacuer l’air à l’extérieur.

• Ne pas utiliser cet appareil avec une commande de vitesse à semi-conducteur

additionnelle.

• Afin de réduire les risques d’incendie, n’utilisez que des conduits de métal.

• Cet appareil doit être mis à la terre.

• Il est recommandé de porter des lunettes et des gants de sécurité lors de l’installation,

de l’entretien ou de la réparation de cet appareil.

• Lorsqu’une réglementation est en vigueur et qu’elle comporte des exigences

d’installation et/ou de certification plus restrictives, lesdites exigences prévalent sur

celles de ce document et l’installateur entend s’y conformer à ses frais.

ATTENTION

• Pour usage domestique seulement. Ne pas

utiliser pour évacuer des vapeurs ou des matières

dangereuses ou explosives.

• Afin d’éviter tout dommage au moteur et de

débalancer ou de rendre bruyante la roue du moteur,

garder votre appareil à l’abri des poussières de gypse

et de construction/rénovation, etc.

• Ce ventilateur possède une protection thermique

qui éteindra automatiquement le moteur s’il devient

surchauffé. Le moteur redémarrera automatiquement

une fois refroidi. Si le moteur continue à arrêter et à

redémarrer, faites-le vérifier.

• Veuillez consulter l’autocollant apposé à l’intérieur de

la hotte pour plus d’information ou autres exigences.

• Afin de réduire les risques d’incendie et évacuer

l’air adéquatement, assurez-vous que les conduits

évacuent l’air à l’extérieur. Ne pas évacuer l’air

dans des espaces restreints comme l’intérieur des

murs ou plafond ou dans le grenier, faux plafond ou

garage.

Aux États-Unis Au Canada

Pour obtenir l’énoncé de garantie, la liste de pièces de remplacement, ainsi que

les instructions détaillées, inscrire votre numéro de modèle sur notre site Internet.

BestRangeHoods.com BestRangeHoods.ca

800 558-1711 800 567-3855

AVERTISSEMENT

AFIN DE RÉDUIRE LES RISQUES DE FEU DE CUISINIÈRE :

A. Ne jamais laisser les appareils de cuisson sans surveillance lorsqu’ils sont réglés

à feu vif. Les débordements engendrent de la fumée et des déversements

graisseux pouvant s’enflammer. Chauffez l’huile lentement, à feu doux ou moyen.

B. Mettez toujours la hotte en marche lorsque vous cuisinez à feu vif ou que vous

cuisinez des mets flambés (par ex. : crêpes Suzette, cerises jubilé, steaks au

poivre flambés).

C. Nettoyez régulièrement la roue du ventilateur. Ne laissez pas la graisse

s’accumuler sur le ventilateur, le filtre ou les conduits d’évacuation.

D. Utilisez le bon format de casserole. Servez-vous toujours de casseroles

et d’ustensiles appropriés à la dimension de la surface chauffante.

AFIN DE RÉDUIRE TOUT RISQUE DE BLESSURES

LORS D’UN FEU DE CUISINIÈRE, SUIVEZ CES

DIRECTIVES* :

1. ÉTOUFFEZ LES FLAMMES avec un couvercle hermétique, une tôle à biscuits

ou un plateau métallique et ensuite, éteignez le brûleur. PRENEZ SOIN D’ÉVITER

les brûlures. SI LES FLAMMES NE S’ÉTEIGNENT PAS IMMÉDIATEMENT,

ÉVACUEZ LES LIEUX ET APPELEZ LES POMPIERS.

2. NE PRENEZ JAMAIS UNE CASSEROLE EN FLAMMES DANS VOS MAINS.

Vous pourriez vous brûler.

3. N’UTILISEZ PAS D’EAU, incluant un linge à vaisselle ou une serviette mouillée,

cela pourrait occasionner une violente explosion de vapeur.

4. N’utilisez un extincteur QUE DANS LE CAS OÙ :

A. Vous possédez un extincteur de classe ABC et vous en connaissez le

fonctionnement.

B. Le feu est petit et limité à l’endroit où il a débuté.

C. Les pompiers ont été avisés.

D. Vous pouvez combattre l’incendie en ayant accès à une sortie de secours.

* Tirées du Kitchen Fire Safety Tips publié par la NFPA.

1106530A

Installation de la plaque du ventilateur PM6

1. Fixer le ventilateur à la plaque à l’aide de (6) écrous hexagonaux 10-24 (inclus).

2. Fixer le fil de mise à la terre du ventilateur au goujon de mise à la terre à l’aide de (1)

écrou hexagonal 10-24 (inclus).

G oujon de miSe à la terre

Installation de la plaque du ventilateur PM12

1. Fixer les ventilateurs à la plaque à l’aide de (12) écrous hexagonaux 10-24 (inclus).

2. Fixer les fils de mise à la terre des ventilateurs aux goujons de mise à la terre à l’aide

de (2) écrous hexagonaux 10-24 (inclus).

1. Fixer la plaque du ventilateur à la hotte à l’aide de (4) vis 10-24 (incluses) tel

qu’illustré ci-dessus.

1. Fixer la plaque du ventilateur à la hotte en insérant les crochets dans les rainures et en utilisant (2) vis 10-24

(incluses) tel qu’illustré ci-dessus.

1. Enlever la plaque des connecteurs.

2. Brancher le cordon d’alimentation de chaque ventilateur dans un connecteur tel

qu’illustré ci-dessus.

1. Pivoter la plaque des connecteurs pour découvrir un connecteur.

2. Brancher le cordon d’alimentation du ventilateur dans le connecteur tel qu’illustré

ci-dessus.

G oujon de miSe à la terre

Pièces de remplacement :

Ventilateur pi (1) 600

/ : S97021509min

adaptateur Volet rond/ 8 po : SV08543

FIG. 1

FIG. 2

Installation du ventilateur avec sortie sur le dessus (PM6 montré

aux FIG. 3 & 5). Suivre la même méthode pour PM12.

FIG. 3

Installation du ventilateur avec sortie avant/arrière (PM12 avant montré aux FIG. 4 & 6).

Suivre la même méthode pour la sortie sur le côté et avec le ventilateur PM6.

HD1431

FIG. 4

Branchement du ventilateur PM6

Branchement du ventilateur PM12

FIG. 6

FIG. 5

Plaque des connecteurs

NOTES : Il y a quatre (4) positions de sortie possibles pour PM6 et PM12 : dessus, avant, arrière et côté (1).

Enlever l’ouverture préamorcée de la sortie choisie du boîtier avant d’installer le ventilateur dans la hotte. Le ventilateur peut être installé avant ou après l’installation de la hotte dans le plafond. Cependant, il est plus facile

d’installer la hotte dans le plafond sans le ventilateur interne installé.

Le volet peut être installé sur le boîtier avant l’installation de la hotte dans le plafond pour les options de sortie Côté et Dessus seulement. Autrement, le volet doit être installé sur le boîtier une fois que la hotte est installée

dans le plafond. Fixer le volet sur la partie externe de la hotte à l’aide de vis 8-18 (incluses).

Volet de 10 po (inclus avec la hotte) pour l’ensemble de ventilateur PM12, volet de 8 po (inclus avec l’ensemble de ventilateur PM6) pour l’ensemble de ventilateur PM6.

Sortie sur le côté
