NIVÅGIVARE
SE NO
NIVÅFØLER
NIVÅGIVARE FÖR SAMTLIGA
INSTRUMENTFABRIKAT

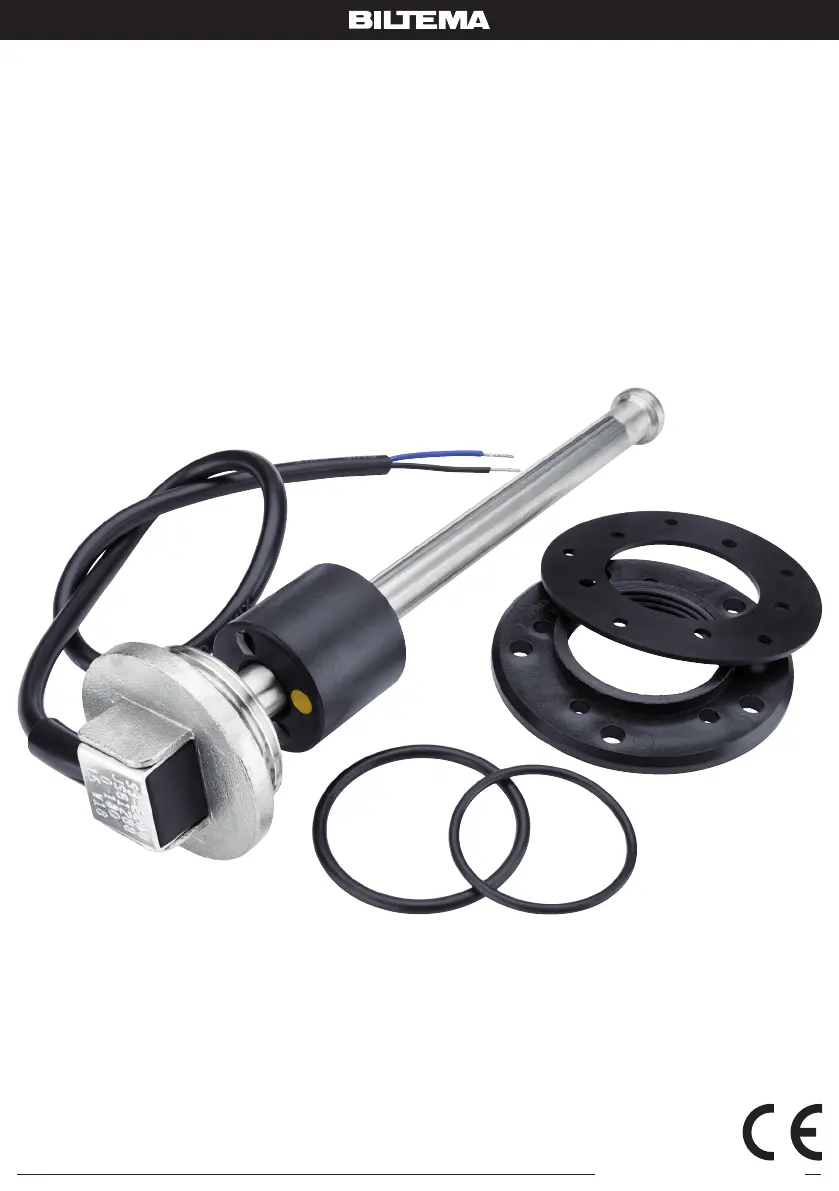

Nivågivare av rostfritt stål som passar samtliga instru-
mentfabrikat. Levereras komplett med monterings-
äns och packningar. Kan användas till både bränsle
och vatten.
MÄRKNING
Manual medföljer och ska läsas innan användning
och sparas för framtida bruk.
TEKNISKA SPECIFIKATIONER
Monteringshål: . . . . . . 42–50 mm
Bygger: . . . . . . . . . . . . 33 mm ovan tanken
Gänga: . . . . . . . . . . . . . BSP 1 ¼"
Material: . . . . . . . . . . . AISI 316
Mätområde: . . . . . . . . . 0–180 ohm (europeisk)
Tankdjup: . . . . . . . . . . . 200–400 mm
För 12-volts instrument
Isolerad och 2-polig
Ska inte användas till septiktank
Skruvar till alla hålbilder medföljer
MONTERING
Monteringsänsen och packningen sätts fast på
tankens topp och givaren gängas in.
Flänsen och packningen har två olika hålbilder för
fäste av skruvar.
KABELDRAGNING
Inkoppling: Svart kabel till mätare, blå kabel till jord(-).
EL-AVFALL
Förbrukade elektriska och elektroniska produk-
ter, däribland alla typer av batterier, ska lämnas till
avsett insamlingsställe för återvinning. (Enligt direktiv
2012/19/EU och 2006/66/EC).
NIVÅSENSOR FOR ALLE INSTRUMENTTYPER
Nivåsensor av rustfritt stål, passer alle instrumentfa-
brikater. Leveres komplett med monteringsens og
pakninger. Kan brukes til både drivstoff og vann.
MERKING
Den medfølgende bruksanvisningen skal leses før
bruk og oppbevares for fremtidig bruk.
TEKNISKE SPESIFIKASJONER
Monteringshull: . . . . . . 42–50 mm
Bygger: . . . . . . . . . . . . 33 mm over tanken
Gjenge: . . . . . . . . . . . . BSP 1 ¼"
Materiale: . . . . . . . . . . AISI 316
Måleområde: . . . . . . . . 0–180 ohm (europeisk)
Tankdybde: . . . . . . . . . 200–400 mm
For 12 volt instrument
Isolert og 2-polet
Skal ikke brukes til septiktanker
Skruer for alle hulldesign inkludert
MONTERING
Monteringsensen og pakningen settes fast på top-
pen av tanken, og sensoren gjenges inn.
Flensen og pakningen har to ulike hullbilder for feste
av skruer.
KABELTREKKING
Tilkobling: Sort kabel til måler, blå kabel til jord (–).
EE-AVFALL
–Brukte elektriske og elektroniske produkter,
deriblant alle typer batterier, skal leveres til gjenvin-
ning på eget innsamlingssted. (I henhold til direktiv
2012/19/EU og 2006/66/EC).
