Side 1/3
Stand-by-Eingang: Der Stand- by-
Eingang ermöglicht ein gezieltes
Ausschalten der Stromversorgung.
Durch das Anlegen einer externen
Gleichspannung am Stand-by-Eingang
wird der Ausgang des Gerätes abge-
schaltet und die Stromversorgung
verbleibt im Bereitschaftszustand.
Stabilisierte Stromversorgung, Economy
Stabilised economic power supply
block.eu
PVSE 230
Anschluss
Connection
T
Um Verwechslungen mit anderen
Anschlüssen zu vermeiden, verwenden Sie
ausschließlich die mitgelieferten Stecker.
T
To reduce the risk of mistaking the
terminals, the supplied terminals must
be used.
KAPVSE230 2015•12
1
2
3
4
5
6
7
8
9 9
LED: Die grüne LED (a) leuchtet,
sofern die Ausgangsspannung größer
als ca. 85% der Ausgangsnennspan-
nung ist. Die rote LED (b) leuchtet,
sofern die Ausgangsspannung kleiner
als ca. 85% der Ausgangsnennspan-
nung ist .
Ausgangsspannung: Die Aus-
gangsspannung kann mit einem
Schraubendreher verändert werden.
Drehung im Uhrzeigersinn erhöht die
Ausgangsspannung. Drehung gegen
den Uhrzeigersinn verringert die
Ausgangsspannung.
Eingang (schwarzer Stecker) line
Ausgang (blauer St ecker) load
Montage: Setzen Sie das Gerät mit
der Tragschienenführung an die Ober-
kante der Tragschiene an und rasten
Sie es nach unten ein.
Demontage: Ziehen Sie den
Schnappriegel mit Hilfe eines
Schraubendrehers auf und hängen
Sie das Gerät an der Unterkante der
Tragschiene aus.
Überstromverhalten: Real Power
Boost und Top Boost . Bei Kurzschluss
eines Verbrauchers liefert die
Stromversorgung einen Top Boost
zum sicheren Schnellauslösen von Lei-
tungsschutzschaltern. Für das Star-
ten schwer anlaufender Lasten steht
ein 2stufiger dynamischer Power
Boost zur Verfügung. Bei vollständiger
Entnahme des Power Boostes für
8 Sekunden ist die Aktivierung eines
weiteren Boostes für 8 Sekunden
gesperrt. (Zwangspause)
Potenzialfreier Meldekontakt: Bei
Unterspannung am Ausgang wird das
interne Relais inaktiv. Diese Störung
kann über den Wechselkontakt abge-
fragt werden.
3
5
7
8
LED: The green LED (a) lights as soon
as the output voltage is larger than
approx. 85 percent of rated output
voltage. The red LED (b) lights if the
output voltage is lower than approx.
85 percent of rated output voltage.
Output voltage: The output voltage
can be altered using a screwdri-
ver. Turning the adjustment screw
clockwise raises the output voltage.
Turning the adjustment screw anticlo-
ckwise reduce the output voltage.
Input (black plug) line
Output (blue plug) load
Mounting: Place the unit with the DIN
rail guide on the upper edge of the DIN
rail, and snap it in with a downward
motion.
Removing: Pull the snap lever open
with the aid of a screwdriver and slide
the unit out at the lower edge of the
DIN rail.
Overload current behaviour: Real
Power Boost and Top Boost. In the
event of a short circuit the power
supply is able to supply the top boost
mode, allowing high-speed magnetic
circuit breakers to operate safely. The
power supplies have an integrated 2
step Power Boost mode for starting
high load currents which prevents
the supply voltage failing completely.
The activation of a further boost is
prevented for 8 seconds after each
complete power boost. (compulsory
break)
Isolated signal contact: In the event
of undervoltage at the output, the
internal relay becomes inactive. This
error can be queried via the changeo-
ver contact.
Sicherheitsmaßnahmen vor der
Installation
Das Betriebsmittel ist vor unzulässiger
Beanspruchung zu schützen. Insbesonde-
re dürfen bei Transport und Handhabung
keine Bauelemente verbogen und/oder
Isolationsabstände verändert werden.
Die Berührung elektrischer Bauele-
mente und Kontakte ist zu vermeiden.
Das Betriebsmittel immer im span-
nungsfreien Zustand montieren und
verdrahten. Die Produktbeschreibung
und die technischen Hinweise in unserem
Hauptkatalog sowie die Aufschriften am
Betriebsmittel und auf dem Typenschild
sind zu beachten.
Installation
Die Installation ist entsprechend den
örtlichen Gegebenheiten, einschlägigen
Vorschrif ten (z. B. VDE 0100), natio-
nalen Unfallverhütungsvorschriften
(z. B. UVVVBG4 bzw. BGV A3) und den
anerkannten Regeln der Technik durchzu-
führen. Dieses elektrische Betriebsmittel
ist eine Komponente, die zum Einbau in
elektrische Anlagen oder Maschinen be-
stimmt ist und erfüllt die Anforderungen
der Niederspannungsrichtlinie
(2014/35/EG). Um eine ausreichende
Konvektion zu gewährleisten, sind fol-
gende Mindestabstände zu benachbarten
Modulen empfohlen: 40mm oben und
unten, 10mm auf der linken und rechten
Seite. Bei Einbau in Maschinen ist die
Aufnahme des bestimmungsgemäßen
Betriebes solange untersagt,
bis festgestellt wurde, dass die Maschine
den Bestimmungen der Maschinenricht-
linie (2006/42/EG) entspricht.
EN 60204 ist zu beachten. Die Aufnahme
des bestimmungsgemäßen Betriebes
ist nur bei Einhaltung der EMV-Richtlinie
(2014/30/EU) erlaubt. Die Einhaltung der
durch die EMV-Gesetzgebung gefor-
derten Grenzwerte liegt in der Verant-
wortung des Herstellers der Anlage oder
Maschine.
Safety measures before installation
Safet y measures before installation
This equipment is to be protected
against improper use. Components
are not to be bent or isolation spacing
changed, especially through handling
and transport. The contact with
electrical components and terminals
is to be avoided. Always disconnect
the equipment from the mains supply,
before commencing installation or
wiring. The product description, technical
information in our main catalogue and the
marking on the equipment ratings plate
are to be observed.
Installation
Installation must be carried out
according to the prevailing local
conditions and safety regulations (e.g.
VDE 0100) national accident prevention
regulations (e.g. UVV-VBG4 or
BGV A3) and the generally accepted
rules of technology. This equipment is a
component designed for installation into
electrical systems and machines, and
fulfils the requirements of the low voltage
guidelines (2014/35/EU). In order to
ensure sufficient convection, follow
installation clearances is recommend:
40mm on top and bottom, 10mm on
the left and right side. When installed
into machinery, the normal operation is
forbidden until it is determined that the
machine fulfils the requirements of the
machinery guidelines (2006/42/EG).
EN 60204 must be observed. The EMC
requirements (2014/30/EU) must be
fulfilled before operation is commenced.
The observance of the required
limitations for the EMC legislation is the
responsibility of the manufacturer of the
installation or machinery.
Installation
Installation
6
DIN 35 mm rail
Stand-by
89
Relais aktiv (Kontakt 4-5 geschlossen),
wenn Uout > typ. 0,85xUout.
Relay active (contact 4-5 closed), if
Uout > typ. 0.85xUout.
12345678
Optional
PV-CON
2
3
L N PE
a
b
line
U
out
+–
4
+ + – –
load
Stand-by-input: The stand-by-input
allows targeted switch-off of the
power supply. By applying an external
DC voltage at the standby-input, the
output of the device is not released
and the power supply remains on
stand-by.

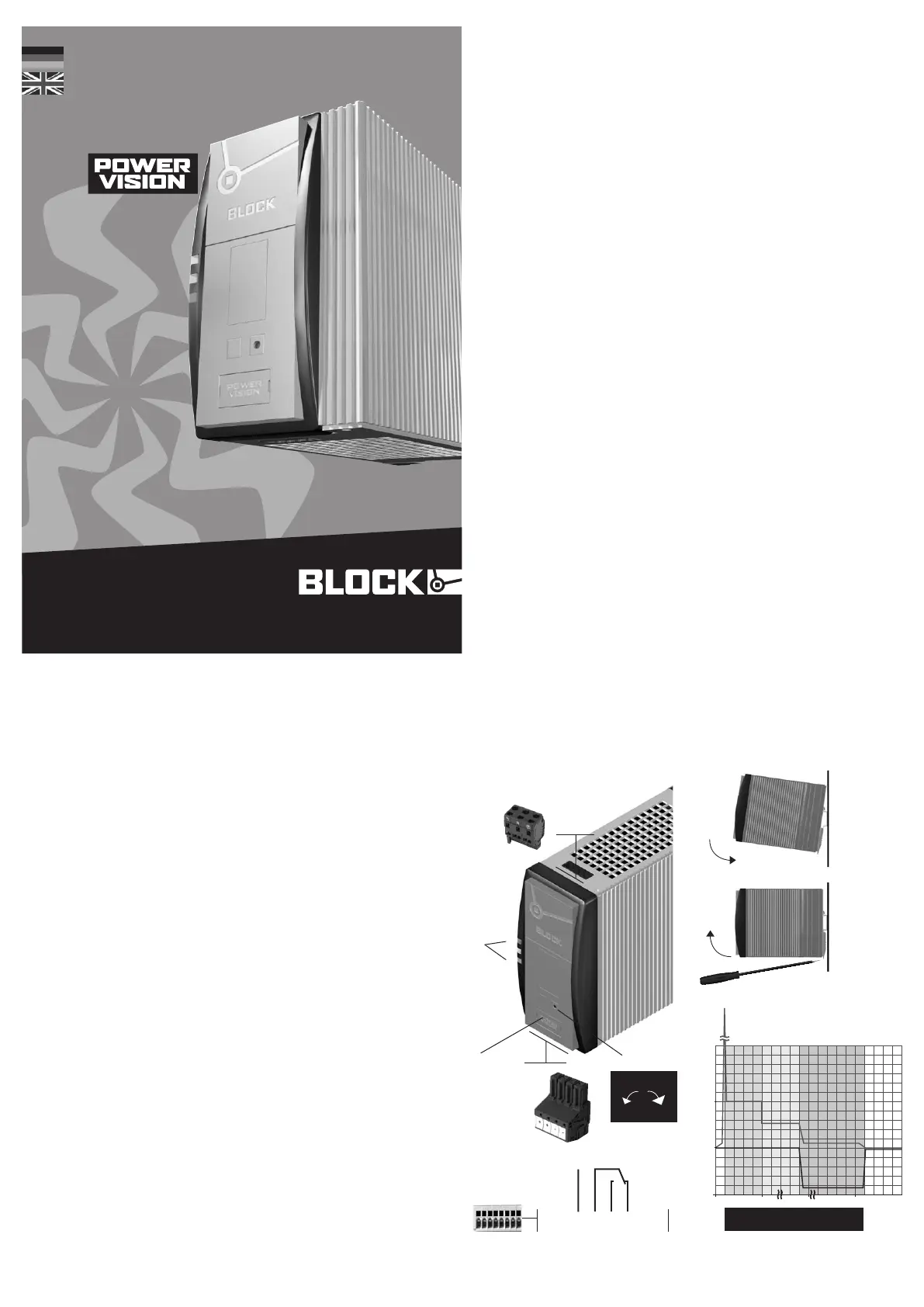

Abbildung zeigt den PV SE 230/24-10
This figure shows the P VSE 230/24-10
89
Top Boost
Power
Boost
7
Strombegrenzung
Current limitation
U
out
[V]
t [sec]0
I
out
[%]
Überstromphase
Overcurrent phase
Stufe 1
Step 1
Stufe 2
Step 2
Unenn
Urated
Inenn
Irated
70 W 120 W 180/240 W 450/480 W
Einphasige, primär getaktete Einbaustromversorgung für TH35-Tragschienenmontage
Single phase, primary switched mode power supply component for mounting on DIN 35 mm rails
Normen Safety standards
Sicherheit Safety EN 60950, UL 60950, UL 508
EMV EMC EN 61204-3 (Produktnorm) EN 61204-3 (product standard)
Schutzkleinspannung Saftety extra-low voltage EN 60950 (SELV) und EN 60204 (PELV) EN 60950 (SELV) and EN 60204 (PELV)
Zulassungen Approvals
UL UL UL/CSA 60950 recognised
UL UL UL 508 listed / CSA 22.2 No.107.1 3rd Ed. Listed
Umwelt Environment
Umgebungstemperatur Ambient temperature –25 °C … +70 °C, Derating: -3 %/K > +50 °C
Anlauf bei -40 °C typgeprüft Device start at -40 °C type-tested
Lagertemperatur Storage temperature –25 °C … +85 °C
Kühlart Cooling Selbstkühlung durch natürliche Konvektion bei vertikaler Einbaulage AN (Natural air convection cooling)
Zulässige Luftfeuchtigkeit Allowable humidity 30 bis 85% relative Feuchte, keine Betauung zulässig
30 to 85% relative humidity with no dew
Sicherheit und Schutz Safety and protection
Prüfspannung HV test voltage 4242 kVdc 4242 kVdc
Bauart Construction gekapselt, für den Einbau im Schaltschrank enclosed for installation in switching cabinets
Schutzart Protection index IP 20 (nach EN 60529) IP 20 (to EN 60529)
Schutzklasse Safety class vorbereitet für Geräte und Anlagen der Schutzklasse I prepared for safety class I
Anschlusskabel Conductors Zum Anschluss Kupferkabel mit min. 75 °C verwenden Use copper conductors only, rated 75 °C
Einsatzbereich Installation Einsatz in Bereichen mit Verschmutzungsgrad 2 For installation in pollution degree 2 environment
Rückspeisungsfestigkeit Feedback voltage max. 35 Vdc (bei DC 24 V -Typen) max. 35 Vdc (at DC 24 V -Types)
max. 25 Vdc (bei DC 12 V -Typen) max. 25 Vdc (at DC 12 V -Types)
max. 63 Vdc (bei DC 30/48 V -Typen) max. 63 Vdc (at DC 30/48 V -Types)
Eingangsdaten Input
Eingangsnennspannung Rated input voltage 1~/2~ 100 – 240 Vac 1~/2~ 110 – 240 Vac
Eingangsspannungsbereich Operating input voltage range 85 - 264 Vac (120 - 373 Vdc)
Eingangsspannungsderating input voltage derating 5 %/Vac < 95 Vac 1,5 %/Vac < 110 Vac
Frequenzbereich Rated frequency range 50 – 60 Hz
Eingangsnennstrom bei 110 / 230 Vac (unter Nennlast)
Rated input current at 110 / 230 Vac (at nominal load)
0,86 / 0,51 Aac 1,7 / 0,97 Aac 1,9 / 0,9 Aac (180 W Type) 5,1 / 2,3 Aac (PVSE 230/24-20)
2,5 / 1,2 Aac (240 W Type) 4,7 / 2,1 Aac (PVSE 230/30-15)
5,1 / 2,3 Aac (PVSE 230/48-10)
Einschaltstrom (kalt)
In-rush current (cold)
<30 Ap, NTC
<8 Ap, aktiv
<8 Ap, active
Optionale aktive Einschaltstrombegrenzung
Active in-rush current limiter, optional
<5 Ap, aktiv
<5 Ap, active
<8 Ap, aktiv
<8 Ap, active
---
Aktive PFC Active PFC --- ja yes
Eingangssicherung intern Internal fuse 2 AT 4 AT 6,3 AT 10 AT
Externe Absicherung (UL-konform)
External protection device (UL-recognised)
nicht erforderlich
not necessary
Empfohlene externe Absicherung *
Recommended external protection *
Leitungsschutzschalter 6 A, 10 A oder 16 A, Charakteristik B, C
Circuit breakers 6 A, 10 A or 16 A
Ableitstrom Leakage current typ. 1 mA
Netzausfallüberbrückung bei 110 / 230 Vac
Mains drop compensation at 110 / 230 Vac
10 / 70 ms 12 / 35 ms 20 / 20 ms (PVSE 230/24-10) 25 / 25 ms (PVSE 230/24-20)
30 / 30 ms (PVSE 230/12-15) 28 / 28 ms (PVSE 230/30-15)
20 / 20 ms (PVSE 230/48-5) 20 / 20 ms (PVSE 230/48-10)
Überspannungsschutz Over voltage protection durch Varistor im Primärstromkreis through varistor in primary circuit
Anschlüsse: WAGO Multisteckersystem
Terminals: WAGO multi connection system
WAGO Serie 231, max 2,5 mm²
WAGO series 231, max. 2.5 mm²
Ausgangsdaten Output
Ausgangsnennspannung Rated output voltage 24 Vdc ±1 % (PVSE 230/24-3) 24 Vdc ±1 % (PVSE 230/24-5) 24 Vdc ±1 % (PVSE 230/24-10) 24 Vdc ±1 % (PVSE 230/24-20)
12 Vdc ±1 % (PVSE 230/12-6) 12 Vdc ±1 % (PVSE 230/12-10) 12 Vdc ±1 % (PVSE 230/12-15) 30 Vdc ±1 % (PVSE 230/30-15)
48 Vdc ±1 % (PVSE 230/48-5) 48 Vdc ±1 % (PVSE 230/48-10)
Ausgangsspannungsbereich Rated output voltage range 22 - 29,5 Vdc (PVSE 230/24-3) 22 - 29,5 Vdc (PVSE 230/24-5) 22 - 29,5 Vdc (PVSE 230/24-10) 22 - 29,5 Vdc (PVSE 230/24-20)
11 - 18 Vdc (PVSE 230/12-6) 11 - 18 Vdc (PVSE 230/12-10) 11 - 18 Vdc (PVSE 230/12-15) 27 - 43 Vdc (PVSE 230/30-15)
33 - 52 Vdc (PVSE 230/48-5) 33 - 52 Vdc (PVSE 230/48-10)
Ausgangsnennstrom Rated output current 3 Adc (PVSE 230/24-3) 5 Adc (PVSE 230/24-5) 10 Adc (PVSE 230/24-10) 20 Adc (PVSE 230/24-20)
6 Adc (PVSE 230/12-6) 10 Adc (PVSE 230/12-10) 15 Adc (PVSE 230/12-15) 15 Adc (PVSE 230/30-15)
5 Adc (PVSE 230/48-5) 10 Adc (PVSE 230/48-10)
Power Boost 6 Adc / 4 s (4,5 Adc / 8 s)
(PVSE 230/24-3)
10 Adc / 4 s (7,5 Adc / 8 s)
(PVSE 230/24-5)
20 Adc / 4 s (15 Adc / 8 s)
(PVSE 230/24-10)
30 Adc / 4 s (25 Adc / 8 s)
(PVSE 230/24-20)
12 Adc / 4 s (9 Adc / 8 s)
(PVSE 230/12-6)
20 Adc / 4 s (15 Adc / 8 s)
(PVSE 230/12-10)
30 Adc / 4 s (22,5 Adc / 8 s)
(PVSE 230/12-15)
22 Adc / 4 s (18,5 Adc / 8 s)
(PVSE 230/30-15)
10 Adc / 4 s (7,5 Adc / 8 s)
(PVSE 230/48-5)
17,5 Adc / 4 s (15 Adc / 8 s)
(PVSE 230/48-10)
Top Boost für 25 ms Top Boost for 25 ms 14 A (PVSE 230/24-3) 21 A (PVSE 230/24-5) 60 Adc (PVSE 230/24-10) 80 Adc (PVSE 230/24-20)
21 A (PVSE 230/12-6) 60 A* (PVSE 230/12-10)
* 40 A bei Uin < 110 Vac
* 40 A at Uin < 110 Vac
55 Adc (PVSE 230/12-15) 70 Adc (PVSE 230/30-15)
30 Adc (PVSE 230/48-5) 60 Adc (PVSE 230/48-10)
Strombegrenzung Current limitation typ. 1,1 x INENN typ. 1.1 x Irated
Wirkungsgrad Efficiency 87,8 % (PVSE 230/24-3) 87,8 % 90 % (PVSE 230/24-10) 91 %
83 % (PVSE 230/12-6) 87 % (PVSE 230/12-15)
91 % (PVSE 230/48-5)
max. Verlustleistung Leerlauf / Nennlast
ma x. Power loss idling / nominal load
3,0/8,8 W (PVSE 230/24-3) 5,0/14,6 W 3,8/24 W (PVSE 230/24-10) 4,8/43,2 W (PVSE 230/24-20)
3,0/9,4 W (PVSE 230/12-6) 4,6/23,4 W (PVSE 230/12-15) 4,8/40,2 W (PVSE 230/30-15)
7,4/21,6 W (PVSE 230/48-5) 4,8/43,2 W (PVSE 230/48-10)
Leistungsaufnahme im Stand-by-Betrieb
Power consumption in stand-by-operation
0,5 W 0,8 W
Restwelligkeit Residual ripple typ. 70 mVpp
Parallelschaltbarkeit Parallel operation ja, zur Leistungserhöhung yes, for increased power
Reihenschaltbarkeit Serial operation ja, zur Spannungserhöhung yes, for increased voltage
Technische Daten
Technical data

Produkt Specifikationer

Mærke: Block
Kategori: Ikke kategoriseret
Model: PVSE 230/24-10

Har du brug for hjælp?

Hvis du har brug for hjælp til Block PVSE 230/24-10 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Ikke kategoriseret Block Manualer

Block

Block AIM 1,6/0,8 Manual

6 Juni 2025
Block

Block PVSE 400/24-40 Manual

4 September 2024
Block

Block PVSE 400/24-20 Manual

4 September 2024
Block

Block PVSE 400/24-10 Manual

4 September 2024
Block

Block PVSE 230/24-10 Manual

4 September 2024
Block

Block CVR-100+ MKIII Manual

1 September 2024
Block

Block ESG 3 Manual

31 Juli 2024

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Barco

Barco ImagePRO-II Jr Manual

21 September 2025
ATen

ATen KH1508Ai Manual

21 September 2025
Defender

Defender Enazo Manual

21 September 2025
Palmer

Palmer PLI01 Manual

21 September 2025
Defender

Defender Ferox Manual

20 September 2025
Barco

Barco JAO18 MKII Manual

20 September 2025
Jack Wolfskin

Jack Wolfskin Trooper 32 Manual

20 September 2025
IMG Stageline

IMG Stageline WAVE-12A Manual

20 September 2025
Defender

Defender Assassin Manual

20 September 2025
Jack Wolfskin

Jack Wolfskin Highland Trail XT 45 Manual

20 September 2025
