MODELS-MODÈLES 688E/688ES/696N/696NE CEILING/WALL FANS-VENTILATEURS DE PLAFOND/MURAUX

WARNING

TO REDUCE THE RISK OF FIRE, ELECTRICAL SHOCK, OR INJURY TO PERSONS,

OBSERVE THE FOLLOWING:

1. Use this unit only in the manner intended by the manufacturer. If you have question,

contact the manufacturer at the address or telephone number listed in the warranty.

2. Before servicing or cleaning unit, switch power off at service panel and lock the

service disconnecting means to prevent power from being switched on accidentally.

When the service disconnecting means cannot be locked, securely fasten a

prominent warning device, such as a tag, to the service panel.

3. Installation work and electrical wiring must be done by a qualified person(s) in

accordance with all applicable codes and standards, including fire-rated construction

codes and standards.

4. Sufficient air is needed for proper combustion and exhausting of gases through the

flue (chimney) of fuel burning equipment to prevent backdrafting. Follow the heating

equipment manufacturer’s guideline and safety standards such as those published

by the National Fire Protection Association (NFPA), and the American Society for

Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), and the local code

authorities.

5. When cutting or drilling into wall or ceiling, do not damage electrical wiring and other

hidden utilities.

6. Ducted fans must always be vented to the outdoors.

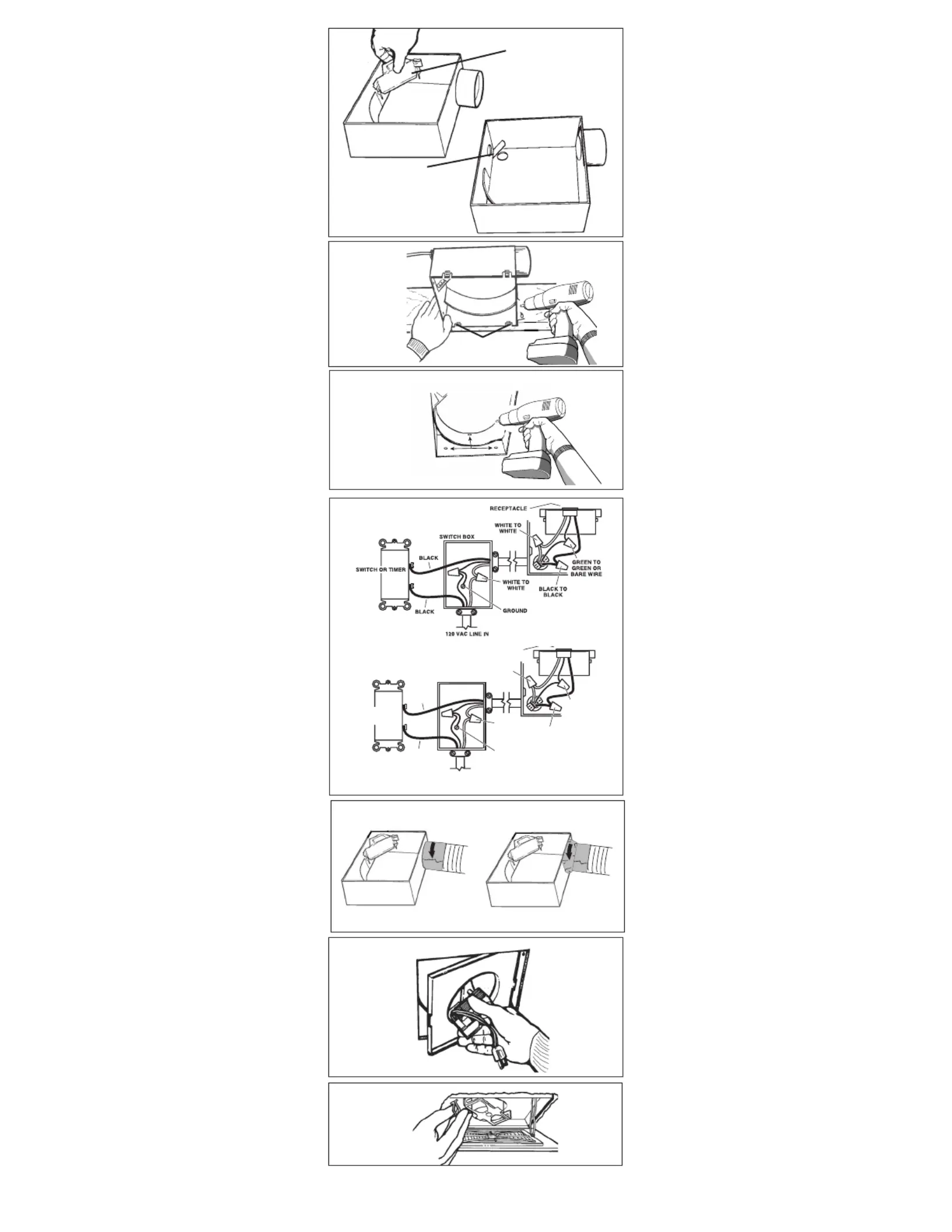

FIG. 1

SCREWDRIVER

SLOT/FENTE

POUR TOURNEVIS

READ AND SAVE THESE INSTRUCTIONS

7. Acceptable for use over a bathtub or shower when installed in a GFCI protected branch

circuit.

8. Install fan at least five feet (1.52 m) above the floor.

9. Never place a switch where it can be reached from a tub or shower.

10. This unit must be grounded.

11. The wearing of safety glasses and gloves is recommended when installing, maintaining

or cleaning the unit to reduce the risk of injury that could be caused by the presence of

thin metal and/or moving parts.

12.If the fan makes excessive noise or if there is unusual noise or smells of smoke,

disconnect power supply and contact customer service.

13.Do Not Use Replacement Parts That Have Not Been Recommended By The

Manufacturer (e.g. Parts Made At Home Using A 3D Printer).

14.To reduce the Risk of fire or electric shock, Do Not use this fan with any solid-state

speed control device.

CAUTION

1. For general ventilation use only. Do not use to exhaust hazardous or explosive materials

and vapors.

2. To avoid motor bearing damage and noisy and/or unbalanced impellers, keep drywall

spray, construction dust, etc. off power unit.

3. Please read specifications label on product for further information and requirements.

AVERTISSEMENT

OBSERVEZ LES DIRECTIVES CI-DESSOUS AFIN DE RÉDUIRE LES RISQUES D’INCENDIE, DE CHOC

ÉLECTRIQUE OU DE BLESSURES CORPORELLES :

1. N’utilisez cet appareil que de la manière prévue par le fabricant. Si vous avez des questions,

communiquez avec le fabricant à l’adresse ou au numéro de téléphone indiqués dans la

garantie.

2. Avant de procéder à l’entretien ou au nettoyage de l’appareil, coupez l’alimentation du

panneau électrique et verrouillez l’interrupteur principal aﬁn d’empêcher que le courant

ne soit accidentellement rétabli. S’il est impossible de verrouiller l’interrupteur principal,

ﬁxez solidement un message d’avertissement bien visible, par exemple une étiquette, sur

le panneau électrique.

3. La pose de l’appareil et les travaux d’électricité doivent être effectués par des personnes

qualiﬁées conformément à la réglementation en vigueur, notamment les normes de la

construction ayant trait à la protection contre les incendies.

4. Pour éviter les refoulements, l’apport d’air doit être sufﬁsant pour brûler les gaz produits

par les appareils à combustion et les évacuer dans le conduit de fumée (cheminée).

Respectez les directives du fabricant de l’appareil de chauffage et les normes de sécurité,

notamment celles publiées par la National Fire Protection Association (NFPA), l’American

Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) et les codes

des autorités locales.

5. Veillez à ne pas endommager le câblage électrique ou d’autres équipements non apparents

lors de la découpe ou du perçage du mur ou du plafond.

6. Les ventilateurs canalisés doivent toujours rejeter l’air à l’extérieur.

LISEZ CES DIRECTIVES ET CONSERVEZ-LES

7. Cet appareil peut être installé au-dessus d’une enceinte de baignoire ou de douche s’il est

branché sur un circuit de dérivation protégé par un disjoncteur de fuite à la terre.

8. Installez le ventilateur à au moins 1,52 m (5 pi) au-dessus du plancher.

9. Ne jamais placer un interrupteur de sorte que l’on puisse l’atteindre d’une baignoire ou d’une

douche.

10.Cet appareil doit être relié à une mise à la terre.

11.Il est recommandé de porter des lunettes et des gants de sécurité lors de l’installation, de

l’entretien ou du nettoyage de cet appareil aﬁn de réduire le risque de blessure causée par la

présence d’arête vive et/ou de pièces mobiles.

12.Si le ventilateur produit un bruit excessif ou s’il y a un bruit, une odeur ou de la fumée

inhabituels, débrancher la source d’alimentation et contacter le service à la clientèle.

13.N’utilisez pas de pièce de remplacement qui n’est pas recommandée par le fabricant (par

ex. : pièce fabriquée à la maison à l’aide d’une imprimante 3D).

14.Pour réduire le risque de feu ou de choc électrique, ne pas utiliser ce ventilateur avec une

commande de vitesse à semi-conducteur.

ATTENTION

1. Pour ventilation générale uniquement. N’utilisez pas cet appareil pour évacuer des matières

ou des vapeurs dangereuses ou explosives.

2. Pour éviter que les roulements du moteur soient bruyants ou s’abîment, ou que la roue à

ailettes soit déséquilibrée, évitez que la poussière de construction ou de plâtre ne touche

à l’appareil.

3. Veuillez lire l’étiquette de spéciﬁcations du produit pour obtenir plus de renseignements,

notamment sur les exigences.

Economy Energy Star/Non Energy Star Instructions - Directives pour modèles Économie Energy Star/Non Energy Star

ROOF CAP*

(with built-in

damper)

WALL CAP*

(with built-in

damper)

ROUND

ELBOWS*

ROUND

DUCT*

FAN

HOUSING

Seal gaps

around

housing.

Seal duct

joints with

tape.

Keep duct

runs short.

INSULATION

(Place around and

over fan housing.)

POWER

CABLE*

*Purchase

separately.

The ducting from this fan to

the outside of the building

has a strong effect on the

airflow, noise and energy

use of the fan. Use the

shortest, straightest duct

routing possible for best

performance, and avoid

installing the fan with smaller

ducts than recommended.

Insulation around the ducts

can reduce energy loss and

inhibit mold growth. Fans

installed with existing ducts

may not achieve their rated

airflow.

Les conduits allant de ce

ventilateur jusqu’à l’extérieur

de l’habitation ont une

grande influence sur le débit

d’air, le bruit du ventilateur

et sa consommation

d’énergie. Pour obtenir

le meilleur rendement,

utilisez les conduits les

plus courts et les plus droits

possible et évitez d’utiliser

des conduits plus petits

que ceux recommandés.

L’isolation des conduits

peut contribuer à réduire les

pertes d’énergie et éviter la

prolifération de moisissures.

Les ventilateurs installés

sur d’anciens conduits

pourraient ne pas produire

leur débit d’air nominal.

ISOLATION

(Répartir autour et au-dessus

du boîtier du ventilateur.)

BOÎTIER DE

VENTILATEUR

CORDON

D’ALIMENTATION*

Calfeutrer les

espaces autour du

boîtier.

CONDUIT ROND*

*Vendus séparément.

Sceller les joints de

conduit avec du ruban

adhésif.

COUDES RONDS*

CAPUCHON DE TOIT*

(avec clapet intégré)

Garder le tracé des

conduits court.

CAPUCHON MURAL*

(avec clapet intégré)

FAN LOCATION / INSTALLATION

1. Remove motor plate from housing by pushing down on it

and pulling side of housing or use screwdriver (FIG. 1).

2. Remove wiring panel by pushing side of housing and

pulling straight out. Unit is shipped ready to wire through

top of housing. To use alternate knockout hole , bend " "

housing flap. Only one hole can be exposed - do not break

off housing flap (FIG. 2).

3. Choose fan location. It can be mounted in ceiling or wall.

For best performance, locate with shortest duct length and

minimum bends and curves and SCREW (ATTACH) TO

JOIST OR STUD LOCATION.

EMPLACEMENT DU VENTILATEUR / INSTALLATION

1. Retirer la plaque du moteur du boîtier en appuyant sur cette

dernière tout en tirant sur le côté du boîtier ou utiliser un

tournevis (FIG. 1).

2. Retirer le panneau de câblage en poussant sur le côté du boîtier

et en tirant en ligne droite. L’appareil est livré prêt à connecter

sur le dessus du boîtier. Pour utiliser l’ouverture préamorcée

alternative, plier la languette du boîtier. Une seule ouverture

peut être exposée - ne pas casser la languette (FIG. 2).

3. Choisir l’emplacement du ventilateur. Il peut être installé au

plafond ou au mur. Pour obtenir un rendement optimal, utiliser

la section de conduit la plus courte possible et un minimum de

coudes et VISSER (FIXER) À LA SOLIVE OU AU MONTANT.
