I 538 B d-f-e 136 467-04 11.14
Betriebsanleitung

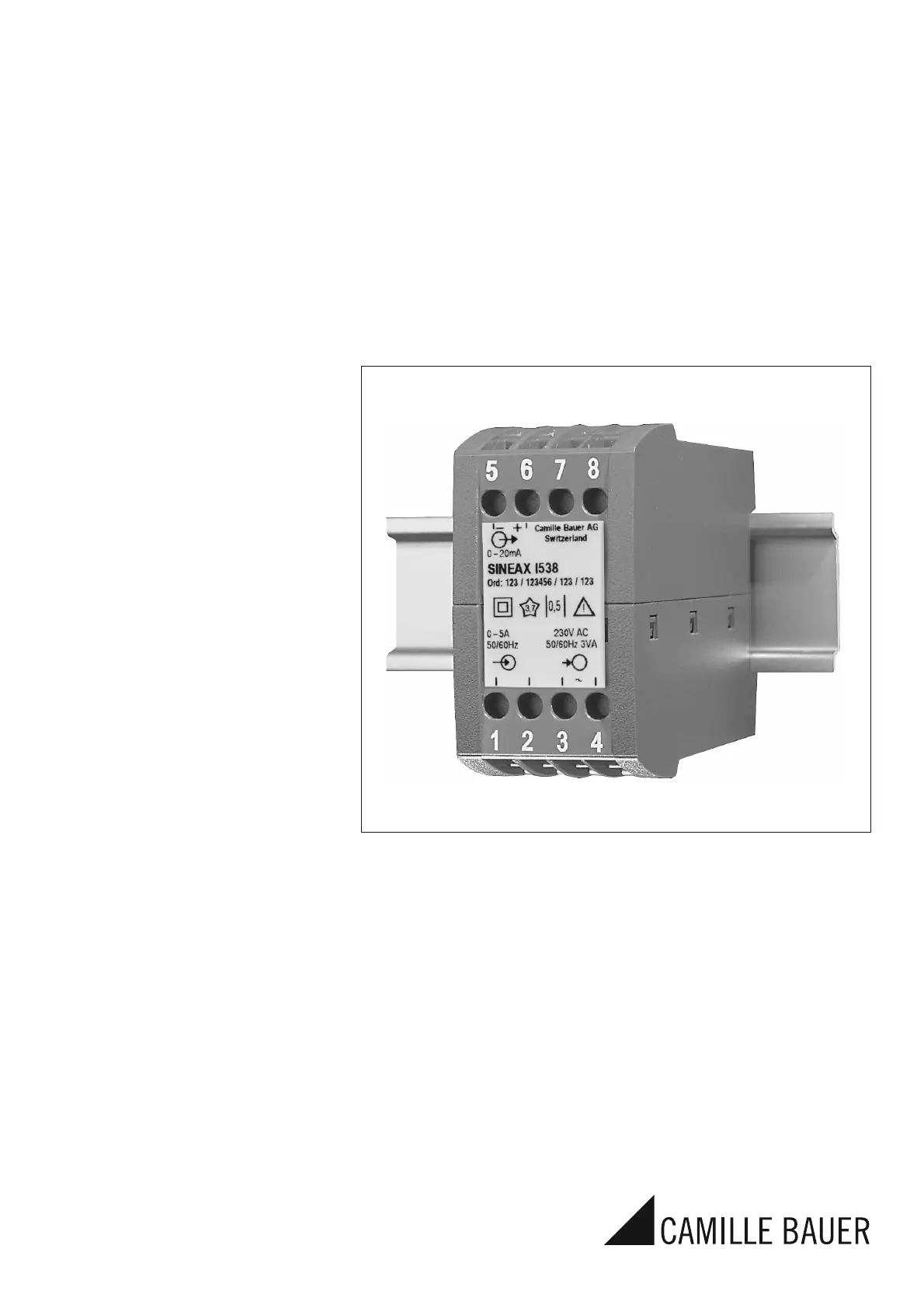

Messumformer für Wechselstrom SINEAX I 538
Mode d’emploi
Convertisseur de mesure
pour courant alternatif SINEAX I 538
Operating Instructions
Transducer for AC current SINEAX I 538
Camille Bauer Metrawatt AG
Aargauerstrasse 7
CH-5610 Wohlen/Switzerland
Telefon +41 56 618 21 11
Telefax +41 56 618 21 21
info@cbmag.com
www.camillebauer.com
2
Betriebsanleitung
Messumformer für Wechselstrom SINEAX I 538
Eigenverbrauch: ≤ 5 mV · IN bei Eingangsendwert
Messausgang
Gleichstrom: 0 - 1 bis 0 - 20 mA bzw. live-zero
0,2 - 1 bis 4 - 20 mA
Bürdenspannung: 15 V
Aussenwiderstand: Siehe Abschnitt «5. Elektrische
Anschlüsse»
Bei 2-Draht-Technik: Speisung über Ausgangskreis,
4 - 20 mA,
Aussenwiderstand siehe Abschnitt
«5. Elektrische Anschlüsse»
Aufgeprägte
Gleichspannung: 0 - 1 bis 0 - 10 V bzw. live-zero
0,2 - 1 bis 2 - 10 V
Aussenwiderstand: Siehe Abschnitt «5. Elektrische
Anschlüsse»
Einstellzeit: < 300 ms
Hilfsenergie
Wechselspannung
(AC): 230 V, ± 15%, 50 / 60 Hz
Leistungsaufnahme ca. 3 VA,
siehe Bild 2
Optionen
Gleichspannung (DC): 24 V, – 15 / + 33 %,
Leistungsaufnahme ca. 1,5 W,
siehe Bild 3
Bei 2-Draht-Technik und Ausgang
4 - 20 mA, (Speisung über Ausgangs-
kreis) 24 V, – 50/+ 33%,
Leistungsaufnahme 1,5 W,
siehe Bild 4
Gleichspannung (DC)
oder Wechselspannung
(AC): DC-, AC-Netzteil
(DC oder 40 - 400 Hz)
85 - 230 V DC/AC oder
24 - 60 V DC/AC
DC – 15/+ 33%, AC ± 15%
Leistungsaufnahme
≤ 1,5 W bzw. ≤ 3 VA, siehe Bild 5
Genauigkeitsangaben (Analog EN 60 688)
Bezugswert: Ausgangsendwert
Genauigkeit: Klasse 0,5
Sicherheit
Verschmutzungsgrad: 2
Überspannungs-
kategorie: III
Umgebungsbedingungen
Betriebstemperatur: – 10 bis + 55 °C
Lagerungstemperatur: – 40 bis + 70 °C
Relative Feuchte
im Jahresmittel: ≤ 75 %
Betriebshöhe: 2000 m max.
Nur in Innenräumen zu verwenden
Sicherheitshinweise, die unbedingt beachtet werden
müssen, sind in dieser Betriebsanleitung mit folgenden
Symbolen markiert:
Geräte dürfen nur fachgerecht entsorgt
werden!
Inhaltsverzeichnis
1. Erst lesen, dann ..........................................................2
2. Kurzbeschreibung .......................................................2
3. Technische Daten ........................................................2
4. Befestigung .................................................................3
5. Elektrische Anschlüsse ...............................................3
6. Inbetriebnahme und Wartung......................................4
7. Demontage-Hinweis ....................................................4
8. Gerätezulassungen ..................................................... 4
9. Mass-Skizze ................................................................4
10. Konformitätserklärung ...............................................11
1. Erst lesen, dann …
Der einwandfreie und gefahrlose Betrieb setzt
voraus, dass die Betriebsanleitung gelesen
und die in den Abschnitten
4. Befestigung
5. Elektrische Anschlüsse
enthaltenen Sicherheitshinweise beachtet
werden.
Der Umgang mit diesem Gerät sollte nur durch entspre-
chend geschultes Personal erfolgen, das das Gerät kennt
und berechtigt ist, Arbeiten in regeltechnischen An lagen
auszuführen.
Bei einem Eingriff in das Gerät erlischt der Garantiean-
spruch.
2. Kurzbeschreibung
Der Messumformer SINEAX I 538 dient zur Umwandlung
eines sinusförmigen Wechselstromes in ein dem Messwert
proportionales Gleichstrom- oder Gleichspannungssignal.
3. Technische Daten
Messeingang
Nennfrequenz: 50/60 Hz
Eingangsnennstrom: Je nach Typ 0 - 1 oder 0 - 5 A
Nichtnormbereiche
0 - 0,8 bis 0 - 1,2 A
oder 0 - 4 bis 0 - 6 A

Produkt Specifikationer

Mærke: Camille Bauer
Kategori: Ikke kategoriseret
Model: Sineax I538

Har du brug for hjælp?
