Side 1/2

LS 14250 - 3,6 V - 1,2 Ah - Lithium

Consumption stand-by : 3,5 µA

Consumption : 14,2 mA max.

X3D alarme : [868 – 868.6] MHz et

[868.7 – 869.2] MHz 100 m 300mÝ

Maximum radio power < 10 mW,

receiver category: 2

-10°C / +70°C

+5°C / +40°C

IP IP 30 - IK 02

75%

33 x 102 x 32 mm

89 x 38 x 38 mm

89 x 38 x 11 mm

Important product information ( )Ë Ì

www.deltadore.com

FR Le détecteur à ouverture contact de sol doit être placé en intérieur et ﬁ xé sur une porte de garage.

EN The ﬂ oor contact door magnetic contact detector must be installed indoors and mounted on a garage door.

DE Der Offnungskontakt-Bodensensor muss im Innenraum platziert und an einem Garagentor montiert werden.

IT Il sensore con apertura a contatto col pavimento deve essere posizionato all’interno e ﬁ ssato ad una

porta del garage.

ES El detector de apertura de contacto para suelo se debe colocar en interior y ﬁ jarse a una puerta de garaje.

PL Detektor otwarcia mający kontakt z podłożem musi być umieszczony wewnątrz i zamocowany do

bramy garażowej.

NL De detector met opening contact moet binnen worden geplaatst en bevestigd aan een garagedeur.

FR Distances de déclenchement (support ferreux ou support non ferreux).

EN Triggering distances (ferrous or non ferrous mounts).

DE Auslöseaabstände (eisenhaltige oder nicht eisenhaltige Träger).

IT Distanza di azionamento (supporto ferroso o non ferroso).

ES Distancias de activación (soporte ferroso o no ferroso).

PL Odległości uruchamiania (nośnik żelazny lub nośnik nieżelazny).

NL Afstanden activering (ferro of non-ferro drager).

FR Tolérance sur les distances de fonctionnement : +0% / -50%

X : Déplacement de l’aimant vers la droite ou vers la gauche

Y : Déplacement vers le haut ou vers le bas

Z : Déplacement de l’aimant en avant ou en arrière

EN Tolerance for operating distances: +0% / -50%

X: Magnet displacement left or right

Y: Magnet displacement upwards or downwards

Z: Magnet displacement forwards or backwards

DE Toleranzen bei Funktionsabständen: +0% / -50%:

X: Versatz des Gegenstücks nach links oder rechts;

Y: Versatz des Gegenstücks nach oben oder unten;

Z: Versatz des Gegenstücks noch vorn oder hinten

IT Tolleranza sulle distanze di funzionamento: +0%/-50%

X: spostamento dalla parte magnetica verso destra o sinistra

Y: spostamento verso l’alto o il basso

Z: spostamento della parte magnetica in avanti o indietro

ES Tolerancja odległości funkcjonalnych: +0% / -50%

X: Przemieszczenie magnesu w prawo lub w lewo

Y: Przemieszczenie do góry lub do dołu

Z: Przemieszczenie magnesu do przodu lub do tyłu

PL Tolerancja odległości funkcjonalnych: +0% / -50%

X: Przemieszczenie magnesu w prawo lub w lewo

Y: Przemieszczenie do góry lub do dołu

Z: Przemieszczenie magnesu do przodu lub do tyłu

NL Tolerantie op de werkingsafstanden: +0% / -50%

X : Het verplaatsen van de magneet naar rechts of links

Y: Het verplaatsen van de magneet naar boven of onder

Z : Verplaatsing van de magneet naar voren of naar achteren

Contenu / Contents / Inhalt / Contenuto / Contenido / / InhoudSpis treści

Instructions

Important

Product

Infor

mations

Emplacement / Loca on / Einbauort / Posizionamento / Ubicación / Lokalizacja /

Loca e

Fixa on / Moun ng / Montage / Fissaggio / Fijación / Mocowanie / Beves ging

2 3 4

Ø 4 mm max.

Ø 3,5 mm

Ø 6 mm

FR Ê Séparez les 2

parties du boîtier.

EN Ê Open the unit.

DE Ê Trennen Sie die

Gehäusehälften.

IT Ê Separare le 2

parti della

scatola.

ES Ê Separe las 2

partes de la caja.

PL Ê Oddzielić 2

części obudowy.

NL Ê Scheid de twee

delen van de

behuizing.

Ë Tracez et percez

les trous D1 et D2.

Ë Mark and drill holes

D1 and D2.

Ë Markieren Sie die

Bohrstellen und

bohren Sie die

Löcher D1 und D2.

Ë Segnare e fare i fori

D1 e D2.

Ë Marque y taladre

los agujeros D1 y

D2.

Ë Zaznaczyć i

wywiercić otwory

D1 i D2.

Ë Markeer en boor de

gaten D1 en D2.

Í ÀFixez le capteur ( ) au sol

sur le béton et la partie

aimant ( ) sur la porte de Á

garage.

Í ÀMount the sensor ) on

the concrete ﬂoor and the

magnetic part ( ) on the Á

garage door.

Í Befestigen Sie den

Alarmgeber ( ) am À

Betonfußboden und

das Gegenstück ( ) am Á

Garagentor.

Í ÀFissare il sensore ( ) al

pavimento sul cemento e la

parte magnetica ( ) sulla Á

porta del garage.

Í ÀFije el sensor ( ) al suelo

en el hormigón y la parte

de imán ( ) en la puerta Á

de garaje.

Í Przymocować czujnik ( ) À

do podłoża na betonie, a

część z magnesem ( ) na Á

bramie garażowej.

Í Bevestig de sensor ( ) op À

de grond op het beton en

het deel met de magneet

( ) aan de garagedeur.Á

Ì Fixez le socle de

l’émetteur avec les vis

V1 et V2.

Ì Attach the transmitter

base with the V1 and

V2 screws.

Ì Befestigen Sie den

Sockel des Senders

mit den Schrauben V1

und V2.

Ì Fissare il supporto

dell’emettitore con le

viti V1 e V2.

Ì Fije el zócalo del

emisor con los tornillos

V1 y V2.

Ì Przymocować

podstawę nadajnika

śrubami V1 i V2.

Ì Bevestig de basis

van de zender met de

schroeven V1 en V2.

FR Le détecteur doit être associé à un système d’alarme DELTA DORE radio X3D.

EN The detector must be associated with a DELTA DORE wireless X3D alarm system.

DE Der Melder muss mit einer DELTA DORE Funk-Alarmanlage X3D verbunden werden.

IT Il sensore deve essere associato ad un sistema d’allarme DELTA DORE radio X3D.

ES El detector debe asociarse a un sistema de alarma DELTA DORE radio X3D.

PL Detektor musi być skonﬁgurowany z radiowym systemem alarmowym DELTA DORE X3D.

NL De detector moet worden gekoppeld aan een alarmsysteem DELTA DORE radio X3D.

Présenta on / Presenta on / Beschreibung / Presentazione / Presentación /

Prezentacja / Voorstelling

51 mm 46 mm

91 mm 84 mm

94 mm 88 mm

50 mm 44 mm

52 mm 42 mm

73 mm 58 mm

Ø max = 3 mm

Ouverture /

Opening / Öffnen /

Apertura / Apertura /

Otwieranie /

Opening

Ouverture /

Opening / Öffnen /

Apertura / Apertura /

Otwieranie /

Opening

Fermeture /

Closing / Schließen /

Chiusura / Cierre /

Zamykanie / Sluiting

Fermeture /

Closing / Schließen /

Chiusura / Cierre /

Zamykanie / Sluiting

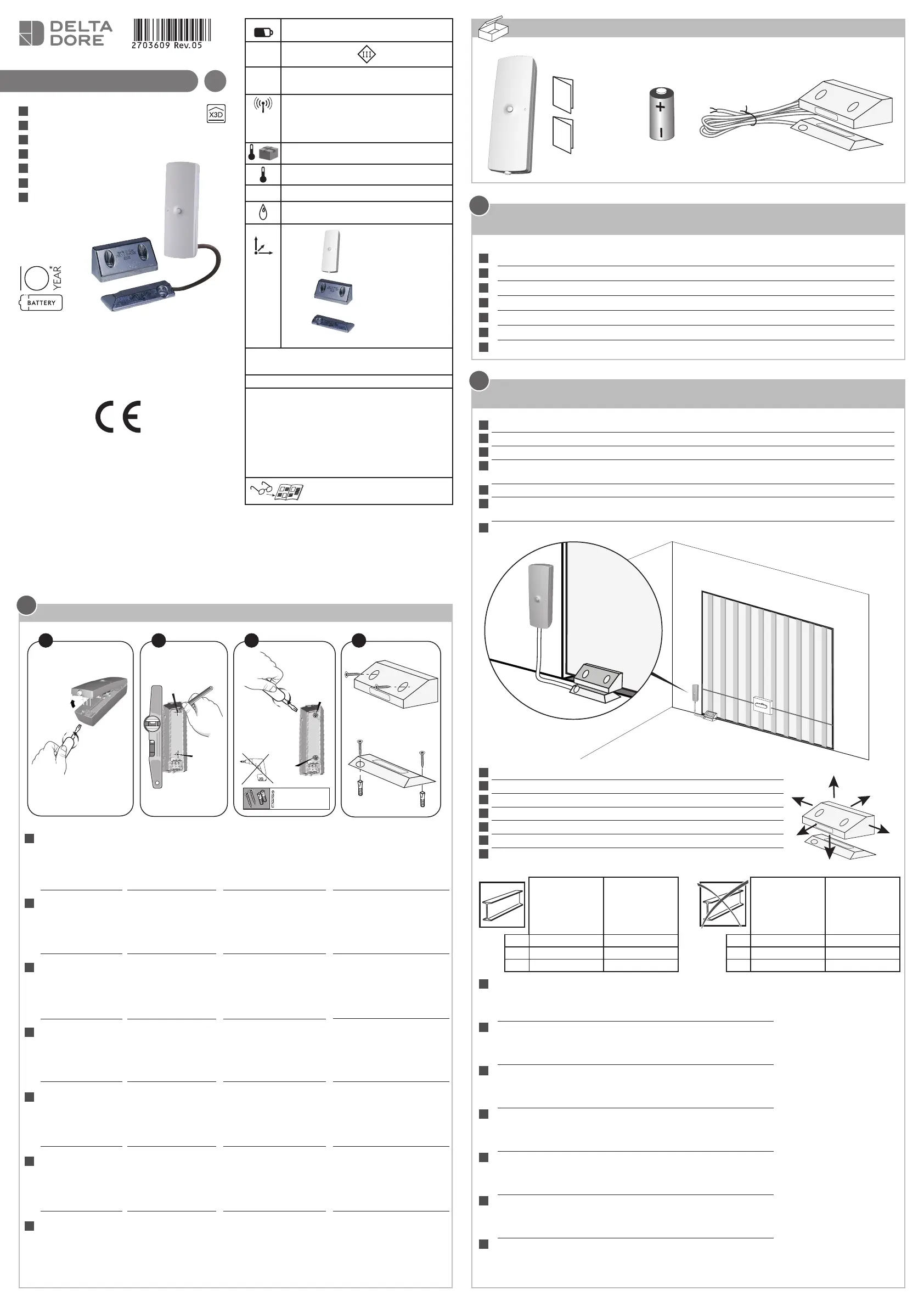

DOS TYXAL +

FR Notice d’installation

EN Installation guide

DE Installationsanleitung

IT Guida di installazione

ES Manual de instalación

PL Instrukcja instalacji

NL Installatiehandleiding

EN 50131-3 / RTC 50131-3 / EN 50131-6 /

RTC 50131-6 / EN 50131-1 Grade 2

Environmental class II

Autoprotection à l’ouverture et à l’arrachement /

Tamper alarm on opening or removal of unit /

Sabotagekontakt : Auslösung beim Öffnen und

Abreißen / Autoprotezione all’apertura e alla rimo-

zione forzata / Autoprotección contra la apertura y

el vandalismo / Funkcja antysabotażowa w przypa-

dku próby wyrwania lub otwarcia / Automatische

bescherming tegen opening en losrukken

* Jusqu’à 10 ans, valable dans les conditions d’utilisation précisées dans les notices

d’installation et les Conditions générales de Vente

* Up to 10 years valid under the conditions of use speciﬁ ed in the installation instructions and

the General Conditions of Sale

*Hasta 10 años siempre y cuando se respeten las condiciones de uso especiﬁ cadas en el

manual de instalación y en la Condiciones Generales de Venta

*Fino a 10 anni, in base alle condizioni di utilizzo precisate nelle istruzioni di installazione e

nelle Condizioni Generali di Vendita

*Bis zu 10 Jahren unter den in der Bedienungsanleitung und den AGB angegebenen

Nutzungsbedingungen

*Tot 10 jaar, geldig onder de gebruiksvoorwaarden gespeciﬁ ceerd in de installatie-

handleidingen en de algemene verkoopsvoorwaarden

*aż do 10 lat, przy użytkowaniu zgodnym z opisem w instrukcji instalowania oraz Generalnymi

warunkami Sprzedaży

1 2

123

Com

Mise en service / Ac va on / Inbetriebnahme / Messa in funzione / Puesta en servi-

cio / Rozruch / Ingebruikname

FR Ê Câblez le ﬁl blanc sur AL, les ﬁls jaune et marron sur

Com et le ﬁl bleu sur AP.

EN Ê Connect the white wire to AL, the yellow and brown

wires to Com and the blue wire to AP.

DE Ê Schließen Sie die weiße Leitung an AL, die blauen

und braunen Leitungen an Com und die blaue Leitung

an AP an.

IT Ê Collegare il ﬁlo bianco ad AL, i ﬁli giallo e marrone a

Com e il ﬁlo blu ad AP.

ES Ê Cablee el hilo blanco en el borne AL, los hilos amarillo y

marrón en el borne Com y el hilo azul en el borne AP.

PL Ê Połączyć biały przewód z AL, przewód żółty i brązowy

z Com, a przewód niebieski z AP.

NL Ê Sluit de witte kabel aan op AL, de gele en bruine kabel

op Com en de blauwe op AP.

Ë Mettez la pile en place en respectant

son sens puis refermez le boîtier.

Ë Insert the battery and close the unit.

Ë Setzen Sie die Batterie unter

Beachtung der Polarität ein und

schließen Sie dann das Gehäuse.

Ë Posizionare la pila nel corretto senso

e chiudere la scatola.

Ë Coloque la pila respetando la

polaridad y cierre la caja.

Ë Włożyć baterię zgodnie z

polaryzacją, a następnie zamknąć

obudowę.

Ë Plaats de batterij in de correcte

richting en sluit de behuizing.

Switchs / Switches / Schalter / Switch / Conmutadores / Wyłączniki / Schakelaars

SWB

SWA

SWB

SWA

SWB

SWA

Changement de la pile / Changing the baeries / Baeriewechsel / Sostuzione

delle baerie / Cambio de la pila / Wymiana baterii / Baerij vervangenassociaons

FR Le produit émet un bip à chaque détection, la pile est usée.

Avant d’ouvrir le boîtier, la centrale doit être en mode Maintenance (voir notice d’installation système).

EN The product beeps with every detection, the battery is dead.

Before opening the unit, the alarm control unit must be in Maintenance mode (refer to system

installation guide).

DE Das Gerät piept bei bei jeder Erfassung, die Batterie ist leer.

Die Alarmzentrale muss sich beim Öffnen des Gehäuses im Wartungsmodus beﬁnden (siehe

Installationsanleitung System).

IT Se il dispositivo emette un bip ad ogni rilevamento, la pila è esaurita.

Prima di aprire la scatola, la centralina deve essere in modalità Manutenzione (vedi istruzioni per

l’istallazione del sistema).

ES El producto emite un pitido en cada detección, la pila se agota.

Antes de abrir la caja, la central debe estar en modo Mantenimiento (consultar el manual de instalación

del sistema).

PL Produkt wydaje krótki dźwięk przy każdym wykryciu: bateria jest wyczerpana.

Przed otwarciem obudowy centrala musi być przełączona na tryb konserwacji (zob. instrukcja instalacji

systemu).

NL Het product geeft een pieptoon wanneer de batterij bijna leeg is.

Voor het openen van de behuizing, moet het apparaat in de onderhoudsmodus worden geplaatst (zie

installatiehandleiding van het systeem).

FR • Le switch B2 permet le choix du mode de déclenchement (ON : retardé, OFF : immédiat).

• Les autres switchs ne sont pas utilisés (SWA1, SWA2 et SWB1).

• Si votre système d’alarme est équipé d’un clavier tactile CLT 8000, le switch B2 est ignoré car cette

conﬁguration est réalisée sur celui-ci.

EN Switch B2 is used to select the triggering mode (ON: delayed, OFF: immediate).

• The other switches are not applicable (SWA1, SWA2 and SWB1).

• If your alarm system has a CLT 8000 touch sensitive keypad, switch B2 will be ignored as this

conﬁguration is done on the keypad.

DE • Mit dem Schalter B2 wird die Auslöseart gewählt: ON = verzögert, OFF = sofortig).

• Die übrigen Schalter (SWA1; SWA2 und SWB1) sind ohne Funktion.

• Wenn Ihre Alarmanlage mit der Touchscreen-Tastatur CLT 8000 ausgerüstet ist, erfolgt die

Konﬁguration über diese, der Schalter B2 ist dann außer Funktion.

IT • Lo switch B2 permette di scegliere la modalità di attivazione (ON: ritardata, OFF: immediata).

• Gli altri switch non vengono utilizzati (SWA1, SWA2 e SWB1).

• Se il vostro sistema d’allarme è dotato di tastiera tattile CLT 8000, lo switch B2 viene ignorato perché

questa conﬁgurazione viene eseguita su di esso.

ES • El conmutador B2 permite seleccionar el modo de activación (ON: retardado, OFF: inmediato).

• Los demás conmutadores no se utilizan (SWA1, SWA2 y SWB1).

• Si su sistema de alarma está equipado con un teclado táctil CLT 8000, el conmutador B2 se ignora

puesto que esta conﬁguración se lleva a cabo sobre el mismo.

PL •

Wyłącznik B2 umożliwia wybór trybu uruchamiania (ON: opóźniony, OFF: natychmiastowy).

• Inne wyłączniki nie są używane (SWA1, SWA2 i SWB1).

• Jeżeli Twój system alarmowy jest wyposażony w klawiaturę dotykową CLT 8000, wyłącznik B2 należy

zignorować, ponieważ konﬁgurację przeprowadza się za pomocą klawiatury.

NL • Met de schakelaar B2 kan de activeringsmodus worden ingesteld (ON: vertraagd OFF: onmiddellijk).

• De andere schakelaars worden niet gebruikt (SWA1, SWA2 en SWB1).

• Als uw alarmsysteem is uitgerust met het touchscreen toetsenbord CLT 8000, dan wordt schakelaar

B2 genegeerd omdat deze conﬁguratie door het toetsenbord wordt uitgevoerd.

Fonc onnement avec un système d’alarme / Opera on with an alarm system / Betrieb mit einer Alarmanlage / Funzionamento con un sistema d’allarme / Funcionamiento con el

sistema de alarma / Działanie z systemem alarmowym / Werking met alarmsysteem

FR • Association avec un système d’alarme

• Choix du mode de déclenchement

• Test

• Retour à la conﬁguration usine

IT • Associazione con un sistema d’allarme

• Scelta della modalità di scatto dell’allarme

• Test

• Ritorno alla conﬁgurazione di fabbrica

PL • Powiązanie z systemem alarmowym

• Wybór sposobu wyzwalania

• Test
