RP32542
REPLACEMENT PULL-OUT WAND ASSEMBLY
ENSAMBLE DE REPUESTO DEL MANGO EXTRAÍBLE
DOUCHETTE RÉTRACTABLE DE RECHANGE
You may need
Usted puede necesitar
Articles dont vous
pouvez avoir besoin:
92906
www.deltafaucet.com 03/07/2017 Rev. A

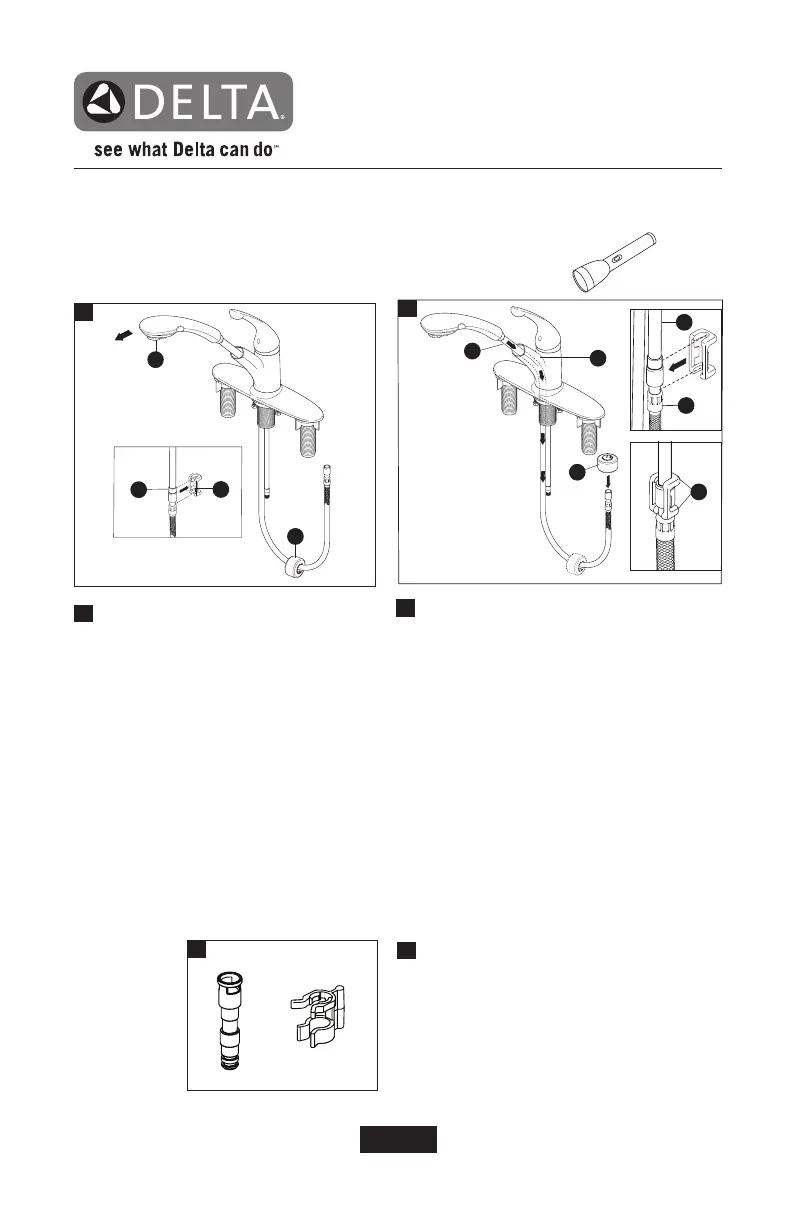

For DST (PEX supply lines) models follow the steps below.
For NON-DST (Copper supply lines) models see reverse side.
Para los modelos DST (líneas de suministro de PEX) siga los pasos a continuación.
Para los modelos NO-DST (líneas de suministro de cobre), ver el reverso.
For DST (PEX supply lines) models follow the steps below.
Pour les modèles DST (tuyaux d’alimentation en PEX), suivez les étapes ci-dessous.
B.
Pass hose (1) through faucet (2). Slide hose weight
(3) over other end of hose. Push hose end (4)
onto faucet outlet (5). Attach clip (6) over hoses as
shown. Pull down moderately to ensure connection
has been made.
Pase la manguera (1) a través de la gllave de agua
(2). Deslice el peso de la manguera (3) sobre el
otro extremo de la manguera. Empuje el extremo
de la manguera (4) en la salida de la llave de agua
(5). Fije el gancho (6) sobre las mangueras como
se muestra. Hale hacia abajo moderadamente para
asegurarse de que la conexión se p1-ha hecho.
Introduisez le tuyau souple (1) dans le robinet (2).
Glissez la masselotte du tuyau souple (3) sur l’autre
extrémité du tuyau. Poussez l’extrémité du tuyau
souple (4) sur la sortie du robinet (5). Fixez l’agrafe
(6) sur le tuyau souple comme le montre la figure.
Tirez modérément sur le tuyau souple pour vous
assurer qu’il est bien raccordé.
A.
Disconnect hose from faucet outlet (1) by
removing clip (2). Slide weight (3) off of hose
and pull-out wand assembly (4) to remove.
Desconecte la manguera de la salida de la
lave de agua/grifo (1) retirando el gancho
(2). Deslice el peso (3) de la manguera y del
ensmble de mango extraíble (4) para equitarlo.
Débranchez le tuyau souple de la sortie du
robinet (1) en enlevant l’agrafe (2). Faites
glisser la masselotte (3) du tuyau souple
raccordé à la douchette rétractable (4) pour
la retirer.
3
2
4
1
1
2
3
4
5
6
Discard adapter and clip.
Descarte el adaptador y el gancho.
Jetez l’adaptateur et l’agrafe.
C.
A.
B.
C.
