Side 1/27
¿Dudas? Visítenos en Internet: www.D WALTe.com
Dúvidas? Visite-nos na Internet em www.DeWALT.com.br
Questions? See us on the World Wide Web at www.DeWALT.com
Manual de Instrucciones
Manual de Instruções
Instruction Manual
DCG413
Esmeriladoras de Ángulo de 20V Máx* de 4-1/2" (115 mm) –
5"(125 mm) con Freno
Esmerilhadeira Angular de 20V Máx* de 4-1/2" (115 mm) –
5" (125 mm) comFreio
20V Max* 4-1/2" (115 mm) – 5" (125 mm) Angle Grinder
withBrake
final page size: 8.5 x 5.5 in
Español (traducido de las instrucciones originales) 1
Português (traduzido das instruções originais) 19
English (original instructions) 36
Español
1
¡ADVERTENCIA! Lea todas las advertencias de
seguridad e instrucciones. El incumplimiento
de las advertencias e instrucciones puede provocar
descargas eléctricas, incendios o lesionesgraves.
ADVERTENCIA: Para reducir el riesgo de lesiones, lea
el manual deinstrucciones.

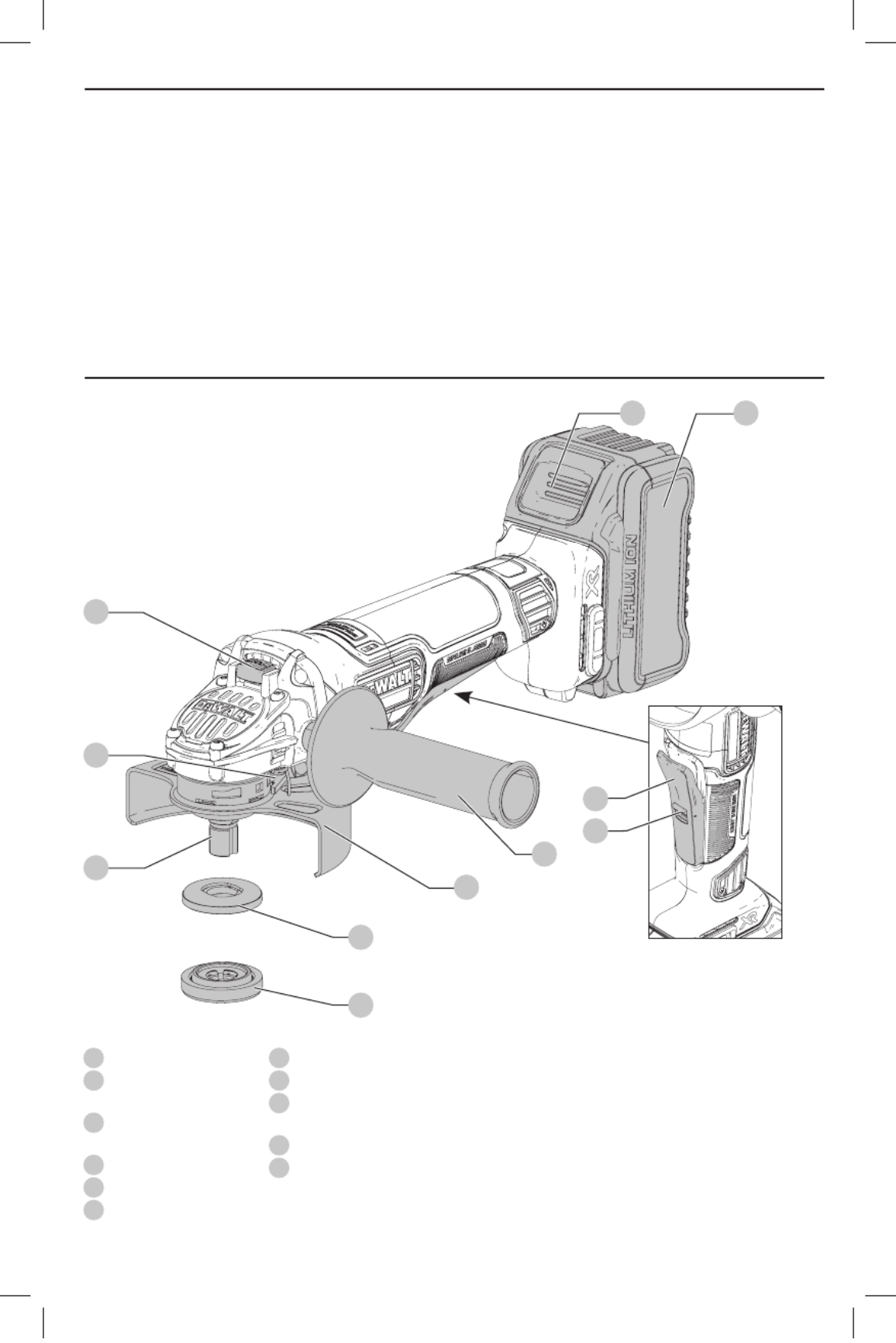

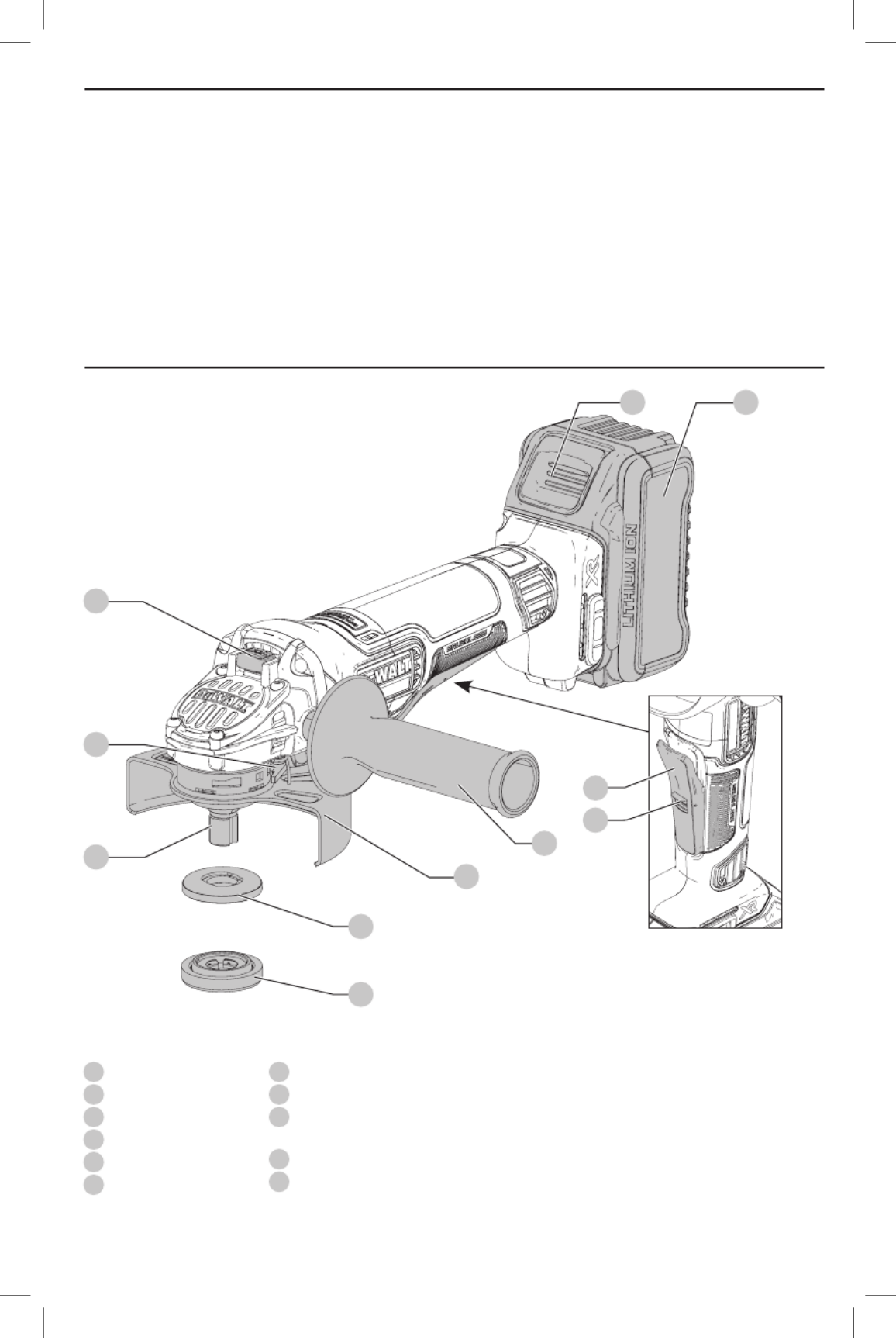

1 Interruptor de paleta
2 Palanca de bloqueo de
apagado
3 Botón de bloqueo
dehusillo
4 Husillo

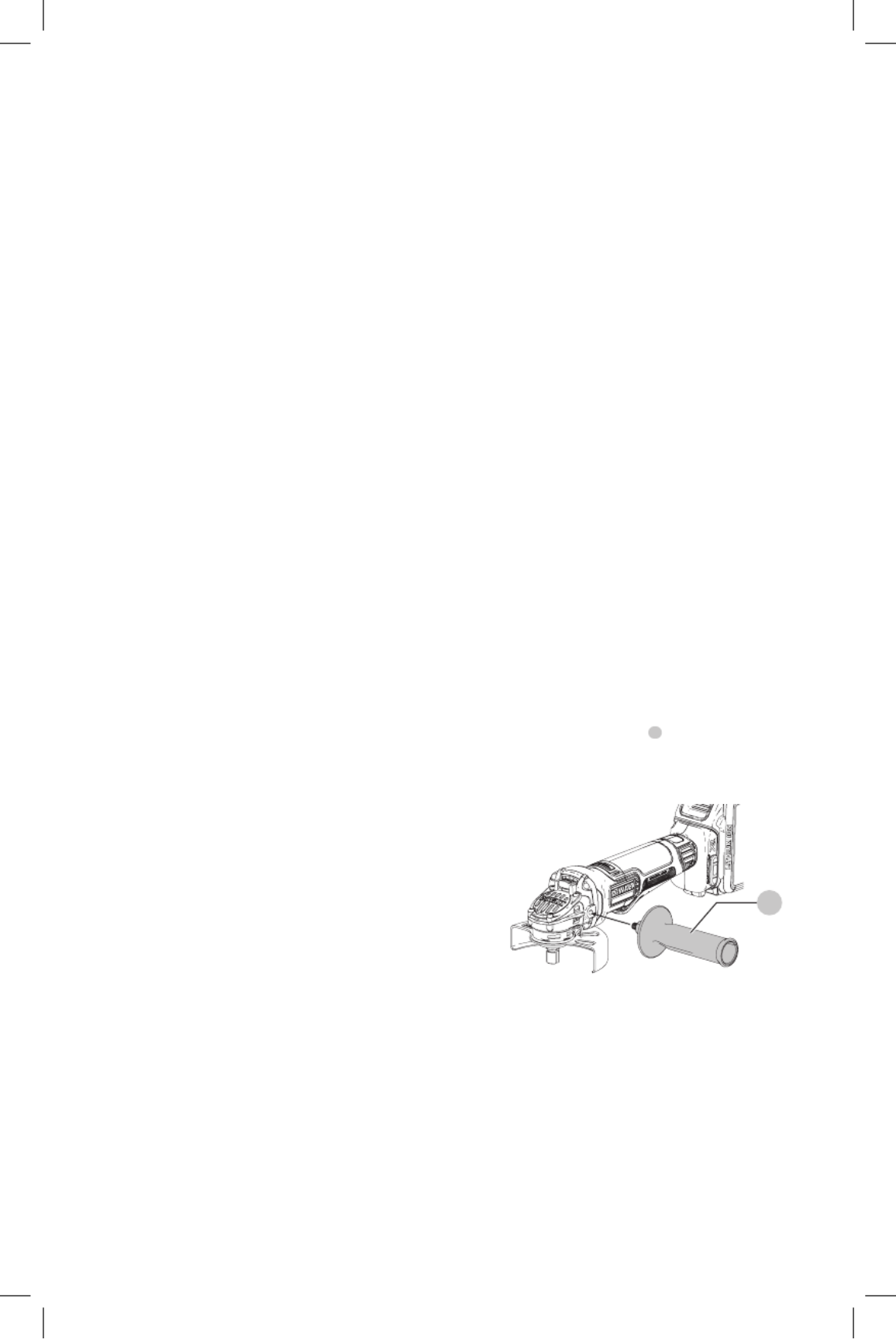

5 Manija lateral
6 Brida de retroceso
7 Brida de bloqueo
8 Protección
9 Palanca de liberación
deprotección
10 Paquete de batería
11 Botón de liberación
debatería
Definiciones: Símbolos y palabras de alerta de seguridad
Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones
peligrosas y del riesgo de lesiones corporales o daños materiales.
PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.
ADVERTENCIA: podría Indica una situación de peligro potencial que, si no se evita, provocar la muerte o
lesionesgraves.
ATENCIÓN posiblemente: Indica una situación de peligro potencial que, si no se evita, provocaría lesiones leves
omoderadas.
(Utilizado sin palabras) indica un mensaje de seguridad relacionado.
AVISO: puede Se refiere a una práctica que de no evitarse no relacionada a lesiones corporales resultar en daños a
la propiedad.
Fig. A
45
8
10
3
9
6
7
11
1
2
Español
2
ADVERTENCIAS GENERALES DE SEGURIDAD
PARA HERRAMIENTAS ELÉCTRICAS
¡ADVERTENCIA! Lea todas las advertencias de
seguridad e instrucciones. El incumplimiento
de las advertencias e instrucciones puede provocar
descargas eléctricas, incendios o lesionesgraves.
CONSERVE TODAS LAS ADVERTENCIAS
E INSTRUCCIONES PARA FUTURAS
CONSULTAS
El término “herramienta eléctrica” incluido en las advertencias
hace referencia a las herramientas eléctricas operadas con
corriente (con cable eléctrico) o a las herramientas eléctricas
operadas con baterías (inalámbricas).
1) Seguridad en el Área de Trabajo
a ) Mantenga el área de trabajo limpia y bien
iluminada. Las áreas abarrotadas y oscuras
propicianaccidentes.
b ) No opere las herramientas eléctricas en
atmósferas explosivas, como ambientes donde
haya polvo, gases o líquidos inflamables. Las
herramientas eléctricas originan chispas que pueden
encender el polvo o losvapores.
c ) Mantenga alejados a los niños y a los
espectadores de la herramienta eléctrica en
funcionamiento. Las distracciones pueden provocar
la pérdida decontrol.
2) Seguridad Eléctrica
a ) Los enchufes de la herramienta eléctrica deben
adaptarse al tomacorriente. Nunca modifique el
enchufe de ninguna manera. No utilice ningún
enchufe adaptador con herramientas eléctricas
con conexión a tierra. Los enchufes no modificados
y que se adaptan a los tomacorrientes reducirán el
riesgo de descargaeléctrica.
b ) Evite el contacto corporal con superficies con
descargas a tierra como, por ejemplo, tuberías,
radiadores, cocinas eléctricas y refrigeradores.
Existe mayor riesgo de descarga eléctrica si su cuerpo
está puesto atierra.
c ) No exponga las herramientas eléctricas a la
lluvia o a condiciones de humedad. Si entra agua
a una herramienta eléctrica, aumentará el riesgo de
descargaeléctrica.
d ) No maltrate el cable. Nunca utilice el cable para
transportar, tirar o desenchufar la herramienta
eléctrica. Mantenga el cable alejado del calor, el
aceite, los bordes filosos y las piezas móviles. Los
cables dañados o enredados aumentan el riesgo de
descargaeléctrica.
e ) Al operar una herramienta eléctrica en el
exterior, utilice un cable prolongador adecuado
para tal uso. Utilice un cable adecuado para
uso en exteriores a fin de reducir el riesgo de
descargaeléctrica.
f ) Si el uso de una herramienta eléctrica en un
lugar húmedo es imposible de evitar, utilice
un suministro protegido con un interruptor de
circuito por falla a tierra (GFCI). El uso de un GFCI
reduce el riesgo de descargaseléctricas.
3) Seguridad Personal
a ) Permanezca alerta, controle lo que está
haciendo y utilice el sentido común cuando
emplee una herramienta eléctrica. No utilice
una herramienta eléctrica si está cansado o bajo
el efecto de drogas, alcohol o medicamentos.
Un momento de descuido mientras se opera una
herramienta eléctrica puede provocar lesiones
personalesgraves.
b ) Utilice equipos de protección personal. Siempre
utilice protección para los ojos. En las condiciones
adecuadas, el uso de equipos de protección,
como máscaras para polvo, calzado de seguridad
antideslizante, cascos o protección auditiva, reducirá
las lesionespersonales.
c ) Evite el encendido por accidente. Asegúrese de
que el interruptor esté en la posición de apagado
antes de conectarlo a la fuente de energía
o paquete de baterías, o antes de levantar
o transportar la herramienta. Transportar
herramientas eléctricas con el dedo apoyado en el
interruptor o enchufar herramientas eléctricas con
el interruptor en la posición de encendido puede
propiciaraccidentes.
d ) Retire la clavija de ajuste o la llave de tuercas
antes de encender la herramienta eléctrica. Una
llave de tuercas o una clavija de ajuste que quede
conectada a una pieza giratoria de la herramienta
eléctrica puede provocar lesionespersonales.
e ) No se estire. Conserve el equilibrio y párese
adecuadamente en todo momento. Esto permite
un mejor control de la herramienta eléctrica en
situacionesinesperadas.
f ) Use la vestimenta adecuada. No use ropas
holgadas ni joyas. Mantenga el cabello, la
ropa y los guantes alejados de las piezas en
movimiento. Las ropas holgadas, las joyas o el
cabello largo pueden quedar atrapados en las piezas
enmovimiento.
g ) Si se suministran dispositivos para la conexión
de accesorios con fines de recolección y
extracción de polvo, asegúrese de que estén
conectados y que se utilicen correctamente. El
uso de dispositivos de recolección de polvo puede
reducir los peligros relacionados con elpolvo.
4) Uso y Mantenimiento de la
Herramienta Eléctrica
a ) No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica correcta para el trabajo
que realizará. Si se la utiliza a la velocidad para la
que fue diseñada, la herramienta eléctrica correcta
permite trabajar mejor y de manera mássegura.
b ) No utilice la herramienta eléctrica si no puede
encenderla o apagarla con el interruptor. Toda
Español
3
herramienta eléctrica que no pueda ser controlada
mediante el interruptor es peligrosa y deberepararse.
c ) Desconecte el enchufe de la fuente de energía
o el paquete de baterías de la herramienta
eléctrica antes de realizar ajustes, cambiar
accesorios o almacenar la herramienta eléctrica.
Estas medidas de seguridad preventivas reducen
el riesgo de encender la herramienta eléctrica en
formaaccidental.
d ) Guarde la herramienta eléctrica que no esté en
uso fuera del alcance de los niños y no permita
que otras personas no familiarizadas con ella o
con estas instrucciones operen la herramienta.
Las herramientas eléctricas son peligrosas si son
operadas por usuarios nocapacitados.
e ) Realice el mantenimiento de las herramientas
eléctricas. Revise que no haya piezas en
movimiento mal alineadas o trabadas, piezas
rotas o cualquier otra situación que pueda
afectar el funcionamiento de la herramienta
eléctrica. Si encuentra daños, haga reparar
la herramienta eléctrica antes de utilizarla.
Se producen muchos accidentes a causa de
las herramientas eléctricas que carecen de un
mantenimientoadecuado.
f ) Mantenga las herramientas de corte afiladas
y limpias. Las herramientas de corte con
mantenimiento adecuado y con los bordes de corte
afilados son menos propensas a trabarse y son más
fáciles decontrolar.
g ) Utilice la herramienta eléctrica, los accesorios
y las brocas de la herramienta, etc. de acuerdo
con estas instrucciones y teniendo en cuenta
las condiciones de trabajo y el trabajo que debe
realizarse. El uso de la herramienta eléctrica para
operaciones diferentes de aquéllas para las que fue
diseñada podría originar una situaciónpeligrosa.
5) Uso y Mantenimiento de la
Herramienta con Baterías
a ) Recargue solamente con el cargador
especificado por el fabricante. Un cargador
adecuado para un tipo de paquete de baterías puede
originar riesgo de incendio si se utiliza con otro
paquete debaterías.
b ) Utilice herramientas eléctricas sólo con paquetes
de baterías específicamente diseñados. El uso de
cualquier otro paquete de baterías puede producir
riesgo de incendio ylesiones.
c ) Cuando no utilice el paquete de baterías,
manténgalo lejos de otros objetos metálicos
como sujetapapeles, monedas, llaves, clavos,
tornillos u otros objetos metálicos pequeños que
puedan realizar una conexión desde un terminal
al otro. Los cortocircuitos en los terminales de la
batería pueden provocar quemaduras oincendio.
d ) En condiciones abusivas, el líquido puede ser
expulsado de la batería. Evite su contacto. Si
entra en contacto accidentalmente, enjuague
con agua. Si el líquido entra en contacto con los
ojos, busque atención médica. El líquido expulsado
de la batería puede provocar irritación oquemaduras.
6) Mantenimiento
a ) Solicite a una persona calificada en reparaciones
que realice el mantenimiento de su herramienta
eléctrica y que sólo utilice piezas de repuesto
idénticas. Esto garantizará la seguridad de la
herramientaeléctrica.
INSTRUCCIONES DE SEGURIDAD PARA
TODAS LAS OPERACIONES
Advertencias de Seguridad Comunes para
Esmerilado, Lijado, Pulido con Alambre u
Operaciones Abrasivas o de Corte
a ) Esta herramienta eléctrica está diseñada para
utilizarse como esmeriladora, lijadora, cepillo
de alambre, pulidora o desbastadora. Lea todas
las advertencias de seguridad, instrucciones,
ilustraciones y especificaciones provistas con
esta herramienta eléctrica. El incumplimiento de
todas las instrucciones enumeradas a continuación
puede provocar una descarga eléctrica, un incendio o
lesionesgraves.
b ) No se recomienda el uso de esta herramienta
eléctrica para algunas operaciones como las
de pulido. Su uso para operaciones para las
que la herramienta no ha sido diseñada puede
ocasionar peligro y lesiones corporales.
c ) No utilice accesorios que no estén diseñados y
recomendados específicamente por el fabricante
de la herramienta. El hecho que el accesorio pueda
conectarse a la herramienta eléctrica no garantiza un
funcionamiento seguro.
d ) La velocidad nominal del accesorio debe ser
equivalente a la velocidad máxima indicada
en la herramienta eléctrica, como mínimo. Los
accesorios que funcionen más rápido que su velocidad
nominal pueden romperse ydesprenderse.
e ) El diámetro externo y el grosor del accesorio
deben estar dentro del rango de capacidad
de la herramienta eléctrica. Los accesorios
de tamaño incorrecto no pueden protegerse ni
controlarseadecuadamente.
f ) El montaje de rosca de los accesorios debe
corresponderse con la rosca del eje de la
esmeriladora. Para los accesorios montados
con bridas, el orificio del eje del accesorio
debe ajustarse al diámetro de centrado de la
brida. Los accesorios que no se corresponden con
las piezas de montaje de la herramienta eléctrica se
desequilibrarán, vibrarán excesivamente y pueden
causar pérdida decontrol.
g ) No utilice un accesorio dañado. Inspeccione
el accesorio antes de cada uso; por ejemplo,
el disco abrasivo para verificar que no tenga
Español
4
astillas ni grietas; la almohadilla de respaldo
para ver si hay grietas, desprendimientos o
desgaste excesivo y el cepillo de alambre para
ver si tiene alambres sueltos o quebrados. Si
la herramienta eléctrica o el accesorio sufre
una caída, inspeccione para ver si hay daños o
instale un accesorio en buen estado. Después de
inspeccionar e instalar un accesorio, ubíquese
y ubique a los espectadores lejos del plano
del accesorio giratorio y haga funcionar la
herramienta a velocidad máxima sin carga
durante un minuto. Los accesorios dañados
generalmente se romperán durante estaprueba.
h ) Utilice equipos de protección personal. Según
la aplicación, debe usar protector facial,
anteojos de seguridad o lentes de seguridad.
Según corresponda, utilice máscara para polvo,
protectores auditivos, guantes y delantal
de taller para protegerse de los pequeños
fragmentos abrasivos y de los fragmentos de
la pieza de trabajo. La protección para los ojos
debe ser capaz de detener los residuos volátiles
que se generan en las diferentes operaciones.
La máscara para polvo o respirador debe ser
capaz de filtrar las partículas generadas por el
funcionamiento de la herramienta. La exposición
prolongada al ruido intenso puede provocar pérdida
de laaudición.
i ) Mantenga a los espectadores a una distancia
segura del área de trabajo. Toda persona que
ingrese al área de trabajo debe utilizar equipos
de protección personal. Los fragmentos de una
pieza de trabajo o de un accesorio roto pueden
volar y provocar lesiones más allá del área de
operacionescercana.
j ) Sostenga la herramienta eléctrica por las
superficies de sujeción aisladas únicamente,
cuando realice una operación en la que la
herramienta de corte pueda hacer contacto con
cableado oculto. El contacto con un cable “vivo”
también hará que las partes de metal expuestas de
la herramienta eléctrica estén “vivas” y podrían dar al
operador una descargaeléctrica.
k ) Nunca apoye la herramienta hasta que el
accesorio se haya detenido completamente. El
accesorio giratorio puede enganchar la superficie y
producir la pérdida de control de la herramienta.
l ) No haga funcionar la herramienta eléctrica
mientras la carga a su lado. El contacto accidental
con el accesorio giratorio puede hacer que éste se
le enganche en la ropa y lance el accesorio hacia
sucuerpo.
m ) Limpie frecuentemente los orificios de
ventilación de la herramienta eléctrica. El
ventilador del motor atraerá el polvo dentro de la
cubierta, y la acumulación excesiva de polvo metálico
puede producir riesgoseléctricos.
n ) No use la herramienta eléctrica cerca de
materiales inflamables. Las chispas pueden
encender estosmateriales.
o ) No utilice accesorios que requieran refrigerantes
líquidos. El uso de agua u otros refrigerantes
líquidos puede producir una electrocución o
descargaeléctrica.
p ) No utilice discos Tipo 11 (copas cónicas) en esta
herramienta. El uso de accesorios incorrectos puede
producirlesiones.
q ) Siempre utilice el mango lateral. Ajuste el mango
con firmeza. Se debe utilizar siempre el mango
lateral para mantener el control de la herramienta en
todomomento.
r ) Al arrancar la herramienta con un disco nuevo
o de repuesto, o un cepillo de alambre nuevo o
de repuesto, sostenga la herramienta en un área
bien protegida y póngala en funcionamiento
durante un minuto. Si el disco tiene una grieta
o un defecto que haya pasado inadvertido,
se romperá en pedazos en menos de un
minuto. Si el cepillo de alambre tiene alambres
sueltos, serán detectados. Nunca encienda la
herramienta si una persona está parada frente al
disco. Esta instrucción incluye aloperador.
s ) El uso de accesorios no especificados en este
manual no se recomienda y puede ser peligroso.
El uso de amplificadores de potencia que hagan que
la herramienta funcione a velocidades mayores que
su velocidad nominal constituye un maluso.
t ) Use abrazaderas u otra forma práctica de
asegurar y apoyar la pieza de trabajo a una
plataforma estable. El sujetar la pieza de trabajo
con la mano o contra su cuerpo no proporciona
estabilidad y puede causar una pérdida decontrol.
u ) Evite hacer rebotar el disco o manejarlo
bruscamente. Si ocurre esto, pare la herramienta e
inspeccione el disco para comprobar si hay grietas
odefectos.
v ) Maneje y guarde siempre los discos concuidado.
w ) No utilice esta herramienta durante períodos
largos de tiempo. La vibración causada por la
acción de funcionamiento de esta herramienta
puede causar una lesión permanente a los
dedos, manos y brazos. Utilice guantes para
proporcionar mayor protección, tómese descansos
frecuentes y limite el tiempo de usodiario.
x ) Los orificios de ventilación suelen cubrir las
piezas en movimiento, por lo que deben evitarse.
La ropa suelta, las joyas y el pelo largo pueden quedar
atrapados en las piezas enmovimiento.
Causas del Retroceso y su Prevención por
Parte del Operador
El retroceso es una reacción repentina al pellizco o
atascamiento de un disco giratorio, una almohadilla de
respaldo, un cepillo o cualquier otro accesorio. El pellizco o
el atascamiento hacen que el accesorio giratorio se trabe
Español
5
rápidamente, lo que a su vez provoca que la herramienta
eléctrica fuera de control vaya en sentido opuesto al giro del
accesorio en el punto delatascamiento.
Por ejemplo, si la pieza de trabajo atasca o pellizca el disco
abrasivo, el borde del disco que ingresa en el punto de pliegue
puede clavarse en la superficie del material y provocar que
el disco salte o se desenganche. El disco puede saltar hacia
el operador o en sentido contrario, según la dirección del
movimiento del disco en el punto de pellizco. Los discos
abrasivos también se pueden romper en estascondiciones.
El retroceso es el resultado de un mal uso de la herramienta
o de condiciones o procedimientos operativos incorrectos y
se puede evitar tomando las precauciones apropiadas que se
indican a continuación:
a ) Sostenga la herramienta eléctrica con firmeza
y ubique el cuerpo y el brazo para poder resistir
las fuerzas de retroceso. Siempre utilice el
mango lateral, en caso de tenerlo, para lograr el
máximo control sobre el retroceso o la reacción
de torsión durante el encendido. El operador
puede controlar la reacción de torsión o las fuerzas de
retroceso si toma las precaucionesadecuadas.
b ) Nunca coloque la mano cerca del accesorio
giratorio, ya que éste puede hacer un retroceso sobre
lamano.
c ) No ubique el cuerpo en el área hacia donde la
herramienta eléctrica se desplazará si se produce
un retroceso. El retroceso impulsará la herramienta
en la dirección opuesta al movimiento del disco en el
punto deatascamiento.
d ) Tenga especial cuidado al trabajar en esquinas,
bordes filosos, etc. Evite hacer rebotar o
enganchar el accesorio. Las esquinas, los bordes
filosos y el rebote tienden a enganchar el accesorio
giratorio y producir la pérdida de control o el retroceso
de launidad.
e ) No conecte una hoja para carpintería para sierra
de cadena ni una hoja de sierra dentada. Estas
hojas puede producir el retroceso y la pérdida de
controlfrecuentes.
Advertencias de Seguridad Específicas
para O E Cortes peraciones de smerilado y
Abrasivos
a ) Utilice sólo los tipos de disco recomendados para
su herramienta eléctrica y el protector específico
para el disco seleccionado. Los discos para los que
la herramienta eléctrica no está diseñada no pueden
protegerse adecuadamente y soninseguros.
b ) La superficie de esmerilado de los discos
de centro hundido debe montarse por
debajo del borde del protector. Un disco
montado incorrectamente que se proyecte a
través del plano del borde del protector no puede
protegerseadecuadamente.
c ) El protector debe fijarse en forma segura a la
herramienta eléctrica y ubicarse para brindar
la máxima seguridad, de manera que una
mínima parte del disco quede expuesta hacia el
operador. El protector ayuda a proteger al operador
de los fragmentos despedidos por discos rotos, del
contacto accidental con el disco y de chispas que
podrían prender fuego a laropa.
d ) Los discos sólo deben utilizarse para las
aplicaciones recomendadas. Por ejemplo: no
esmerile con el costado del disco de corte. Los
discos para cortes abrasivos están diseñados para
esmerilados periféricos, si se aplican fuerzas laterales a
estos discos, puedenromperse.
e ) Siempre utilice bridas de disco en buen estado,
con la forma y el tamaño apropiados para
el disco seleccionado. Las bridas de disco
adecuadas brindan soporte al disco, además de
reducir la posibilidad de que el disco se rompa.
Las bridas de los discos de corte pueden ser diferentes
a las bridas de discos deesmerilado.
f ) No utilice discos desgastados de herramientas
eléctricas más grandes. Los discos diseñados
para herramientas eléctricas más grandes no
son apropiados para la mayor velocidad de una
herramienta más pequeña y puedenestallar.
Advertencias de Seguridad Adicionales
E O Corte specíficas para peraciones de
Abrasivo
a ) No “atasque” el disco de corte ni aplique una
presión excesiva. No intente realizar una
profundidad de corte excesiva. La sobrecarga
de tensión sobre el disco aumenta la carga y la
posibilidad de que el disco se tuerza o trabe durante el
corte y se produzca un retroceso o la rotura deldisco.
b ) No ubique el cuerpo en línea y detrás del disco
giratorio. Cuando el disco, en funcionamiento, se
aleja de su cuerpo, el posible retroceso puede despedir
el disco giratorio y la herramienta eléctrica irá
directamente haciausted.
c ) Cuando el disco se atasque o deba interrumpir el
corte por algún motivo, apague la herramienta
eléctrica y manténgala inmóvil hasta que
el disco se detenga completamente. Nunca
intente retirar el disco del corte mientras está
en movimiento, p7-ya que se puede producir un
retroceso. Investigue y tome las medidas correctivas
para eliminar la causa del atascamiento deldisco.
d ) No vuelva a iniciar la operación de corte en
la pieza de trabajo. Deje que el disco alcance
la velocidad máxima y vuelva a entrar
cuidadosamente en el corte. El disco puede
atascarse, saltarse del trabajo o producir un retroceso
si la herramienta eléctrica se vuelve a encender dentro
de la pieza detrabajo.
e ) Sostenga los paneles o cualquier pieza de
trabajo con sobreespesor para minimizar el
Español
6
riesgo de que el disco se pellizque o se produzca
un retroceso. Las piezas de trabajo grandes
tienden a combarse por su propio peso. Los
apoyos deben colocarse debajo de la pieza de trabajo,
cerca de la línea de corte y cerca del borde de la pieza
de trabajo, a ambos lados deldisco.
f ) Sea muy cuidadoso cuando realice un “corte
interno” en paredes existentes o en otras zonas
ciegas. El disco que sobresale puede cortar cañerías
de gas o agua, cables eléctricos u objetos que pueden
producir unretroceso.
Advertencias de Seguridad Específicas
para O Lijadoperaciones de
a ) No utilice papel para disco de lijar con
sobreespesor excesivo. Siga las recomendaciones
del fabricante al seleccionar el papel de lija.
Los papeles de lija más grandes que sobrepasan
la almohadilla de lijado representan un peligro de
laceración y pueden provocar el retroceso o que el
disco se enganche o serompa.
Advertencias de Seguridad Específicas
para O C Cepillo peraciones de epillado con
de Alambre
a ) Tenga en cuenta que las cerdas de alambre
se desprenden del cepillo incluso durante el
funcionamiento común. No sobrecargue los
alambres al aplicar una carga excesiva al cepillo.
Las cerdas de alambre pueden penetrar fácilmente la
ropa liviana y lapiel.
b ) Si se recomienda la utilización de un protector
para el cepillado con cepillo de alambre, no
permita ninguna interferencia entre el disco o
cepillo de alambre y el protector. El disco o cepillo
de alambre puede expandir su diámetro debido a las
fuerzas centrífuga y detrabajo.
c ) El operador y otras personas que se encuentren
a no más de 15,2 m (50 pies) de este producto en
funcionamiento DEBEN usar lentes de seguridad
con pantallas laterales de protección y una
pantalla facial conforme con la norma ANSI
Z87.1.
Instrucción Adicional de Seguridad
ADVERTENCIA: SIEMPRE Use lentes de
seguridad. Los anteojos de diario NO SON lentes
de seguridad. Utilice además una cubre bocas o
mascarilla antipolvo si la operación de corte genera
demasiado polvo. SIEMPRE LLEVE EQUIPO DE
SEGURIDADCERTIFICADO:
• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),
• protección auditiva ANSI S12.6 (S3.19),
• protección respiratoria NIOSH/OSHA/MSHA.
ADVERTENCIA: Algunas partículas de polvo
generadas al lijar, serrar, esmerilar y taladrar con
herramientas eléctricas, así como al realizar otras
actividades de construcción, contienen químicos que
el Estado de California sabe que pueden producir
cáncer, defectos congénitos u otras afecciones
reproductivas. Ejemplos de estos químicosson:
• plomo de algunas pinturas en base a plomo,
• polvo de sílice proveniente de ladrillos y cemento y
otros productos de albañilería, y
• arsénico y cromo provenientes de madera
tratadaquímicamente.
Su riesgo de exposición a estos químicos varía, dependiendo
de la frecuencia con la cual realiza usted este tipo de trabajo.
Para reducir su exposición a estas sustancias químicas: trabaje
en una zona bien ventilada y llevando equipos de seguridad
aprobados, como mascarillas antipolvo especialmente
diseñadas para filtrar partículasmicroscópicas.
• Evite el contacto prolongado con polvo generado
por el lijado, aserrado, pulido, taladrado y otras
actividades de construcción. Vista ropas protectoras
y lave las áreas de la piel expuestas con agua y
jabón. Si permite que el polvo se introduzca en la boca u
ojos o quede sobre la piel, puede favorecer la absorción de
productos químicospeligrosos.
ADVERTENCIA: La utilización de esta herramienta
puede generar polvo o dispersarlo, lo que podría
causar daños graves y permanentes al sistema
respiratorio, así como otras lesiones. Siempre use
protección respiratoria aprobada por NIOSH (Instituto
Nacional de Seguridad y Salud en el Trabajo) u OSHA
(Administración de Seguridad y Salud en el Trabajo)
apropiada para la exposición al polvo. Dirija las
partículas en dirección contraria a la cara y elcuerpo.
ADVERTENCIA: Siempre lleve la debida
protección auditiva personal en conformidad
con ANSI S12.6 (S3.19) durante el uso de esta
herramienta. Bajo algunas condiciones y duraciones
de uso, el ruido producido por este producto puede
contribuir a la pérdidaauditiva.
ATENCIÓN: Cuando no esté en uso, guarde la
herramienta apoyada en un costado sobre una
superficie estable, donde no interrumpa el paso
o provoque una caída. Algunas herramientas
con paquetes de baterías de gran tamaño pueden
colocarse paradas sobre el paquete de baterías, pero
pueden caersefácilmente.
• Los orificios de ventilación suelen cubrir piezas en
movimiento, por lo que también se deben evitar. Las
piezas en movimiento pueden atrapar prendas de vestir
sueltas, joyas o el cabellolargo.
• No opere esta herramienta durante períodos
prolongados. La vibración provocada por la acción de la
herramienta puede ser peligrosa para sus manos y brazos.
Utilice guantes para mayor amortiguación y descanse con
frecuencia para limitar el riesgo de exposición.
ADVERTENCIA: Si el enchufe o el cable de
alimentación están dañados lo debe reemplazar
el fabricante o su representante o por una persona
igualmente calificada para evitar peligro.
Español
7
La etiqueta de su herramienta puede incluir los siguientes
símbolos. A continuación se indican los símbolos y
susdefiniciones:
V
.........................
voltios
Hz
.......................
hertz
min
.....................
minutos
o DC
.......
corriente directa ...................... Construcción de
Clase I (tierra)
…/min
..............
por minuto
BPM
....................
golpes por minuto
IPM
.....................
impactos por
minuto
RPM
....................
revoluciones por
minuto
sfpm
...................
pies de superficie
por minuto
SPM
....................
pasadas por minuto
A
.........................
amperios
W
........................
vatios
o AC
............
corriente alterna
o AC/DC
.....
corriente alterna
o directa
...................... Construcción de
Clase II (doble
aislamiento)
n
o
....................... velocidad sin carga
n
.........................
velocidad nominal ...................... terminal de
conexión a tierra
...................... símbolo de
advertencia de
seguridad
..................... radiación visible
..................... protección
respiratoria
..................... protección ocular
..................... protección auditiva
BATERÍAS Y CARGADORES
La batería no viene completamente cargada de fábrica.
Antes de utilizar la batería y el cargador, lea las siguientes
instrucciones de seguridad y luego siga los procedimientos
de carga indicados. Cuando pida baterías de repuesto, no
olvide indicar el número de catálogo y el voltaje.
Su herramienta utiliza un cargador
D WALTe
. Lea todas las
instrucciones de seguridad antes de usar el cargador.
LEA TODAS LAS INSTRUCCIONES
Instrucciones de Seguridad Importantes
Para Todas las Unidades de Batería
ADVERTENCIA: Lea todas las advertencias de
seguridad y todas las instrucciones para la
batería, el cargador y la herramienta eléctrica.
No seguir las advertencias y las instrucciones
puede provocar una descarga eléctrica, un
incendio y/o lesiones graves.
• No cargue o use en atmósferas la unidad de batería
explosivas, como en presencia de líquidos, gases
o polvos inflamables. Puede que al insertar o sacar la
unidad de batería del cargador se inflamen el polvo o
losgases.
• NUNCA fuerce la unidad de batería para que entre
en el cargador. NO modifique la unidad de batería
en ninguna forma para que entre en un cargador
no compatible, pues puede producir una ruptura en
la unidad de batería y causar lesiones corporales
graves. Consulte la tabla al final de este manual para ver
la compatibilidad entre baterías ycargadores.
• Cargue las unidades de batería sólo en los cargadores
designados por
D WALTe
.
• NO salpique con ni sumerja en agua u otroslíquidos.
• No guarde ni use la herramienta y unidad de batería
en lugares donde la temperatura pueda alcanzar
o superar los 40°C (104 °F), tales como cobertizos
o construcciones de metal durante el verano).
Almacene las unidades de batería en lugares frescos y
secos para maximizar su vidaútil.
NOTA: No almacene las unidades de batería en
la herramienta con el interruptor de gatillo en
posición encendida fija. Nunca use cinta adhesiva
para mantener el interruptor de gatillo en
posiciónENCENDIDA.
• No incinere la unidad de batería, aunque esté
completamente dañada o descargada. La unidad
de batería puede explotar si se quema. Cuando se
queman unidades de batería de iones de litio, se producen
gases y materialestóxicos.
• Si el contenido de la batería entra en contacto con la
piel, lave el área de inmediato con agua y un jabón
suave. Si el líquido de la batería entra en contacto con
sus ojos, enjuáguelos con agua y los ojos abiertos por
15 minutos o hasta que cese la irritación. Si se requiere
de asistencia médica, el electrolito de la batería está
compuesto por una mezcla de carbonatos orgánicos
líquidos y sales delitio.
• El contenido de los elementos abiertos de la batería
puede causar irritación en el tracto respiratorio.
Salga al aire fresco. Si los síntomas persisten, busque
asistenciamédica.
ADVERTENCIA: Peligro de quemaduras. El líquido de
la batería puede ser inflamable si se expone a chispas
ollamas.
ADVERTENCIA: Peligro de incendio. Nunca intente
abrir la unidad de batería por ningún motivo. Si
la caja exterior de la unidad de batería se triza o
daña, no la introduzca en el cargador. No triture,
deje caer o dañe la unidad de batería. No use una
unidad de batería o un cargador que haya sido
golpeado, dejado caer, atropellado o dañado en
cualquier forma (por ejemplo, perforado por un clavo,
golpeado con un martillo, pisado). Lleve sus unidades
de batería dañadas al centro de servicio para que
seanrecicladas.
Transporte
ADVERTENCIA: Peligro de incendio. No guarde
o transporte la batería de forma que los
terminarles expuestos de la misma puedan estar
en contacto con objetos metálicos. Por ejemplo,
no ponga la batería en delantales, bolsillos, cajas de
herramientas, estuches de productos, cajones, etc.,
junto con clavos, tornillos, y llaves, etc. sueltos. El
transporte de baterías puede causar incendios
si sus terminales inadvertidamente entran en
contacto con materiales conductores como
llaves, monedas, herramientas manuales y
otros por el estilo. El Reglamento sobre Materiales
Peligrosos (HMR) del Departamento de Transporte de
EE.UU. prohíbe transportar baterías comercialmente
o en aviones en el equipaje de mano A MENOS que
ESPAÑOL
8
estén debidamente protegidas contra cortocircuitos.
Por lo tanto, cuando transporte baterías individuales,
asegúrese de que sus terminales estén protegidos
y debidamente aislados de los materiales que
pudieran entrar en contacto con ellos y provocar un
cortocircuito.
Transporte de la Bater a FLEXVOLT™ de í
D WALTe
La batería FLEXVOLT™ de
D WALTe
tiene dos modalidades:
Uso transporte y .
Modalidad de uso: Cuando la batería FLEXVOLT™ está
independiente o está en un producto
D WALTe
de 20 V Máx*
funcionará como una batería de 20 V Máx*. Cuando la
batería FLEXVOLT™ está en un producto de 60 V Máx* o 120
V Máx* (dos baterías de 60 V Máx*), funcionará como una
batería de 60V Máx*.
Modalidad de transporte:
Cuando la batería
FLEXVOLT™ tiene puesta
la tapa, la batería está en
modalidad de transporte.
Cadenas de celdas están desconectadas eléctricamente
dentro de la unidad de batería, lo que resulta en tres
baterías con una capacidad nominal de vatios hora (Wh)
inferior comparada con una batería con una capacidad
nominal de vatios hora superior. Esta mayor cantidad de
tres baterías con una capacidad nominal de vatios-hora
menor puede hacer que la unidad de batería quede exenta
de ciertos reglamentos de transporte que se imponen a las
baterías con mayor capacidad nominal de vatios-hora.
La etiqueta en la batería indica dos capacidades nominales
de vatios-hora (ver el ejemplo). Dependiendo de cómo se
transporta la batería, debe usarse la capacidad nominal
vatios-hora apropiada para determinar los requisitos de
transporte aplicables. Si se utiliza la tapa de transporte,
la unidad de batería será considerada tres baterías
con la capacidad nominal de vatios-hora indicada
para «Transporte». Si se transporta sin la tapa o en una
herramienta, la unidad de batería será considerada una
batería con la capacidad nominal de vatios-hora indicada al
lado de «Uso».
USE: 120 Wh Shipping: 3 x 40 Wh
Ejemplo de Marcado en Etiqueta de Uso y Transporte
Por ejemplo, la capacidad nominal de Wh de Transporte
puede indicar 3 x 40 Wh, lo que significa 3 baterías de 40
vatios-hora cada una. La capacidad nominal de Wh de Uso
puede indicar 120 Wh (se implica 1 batería).

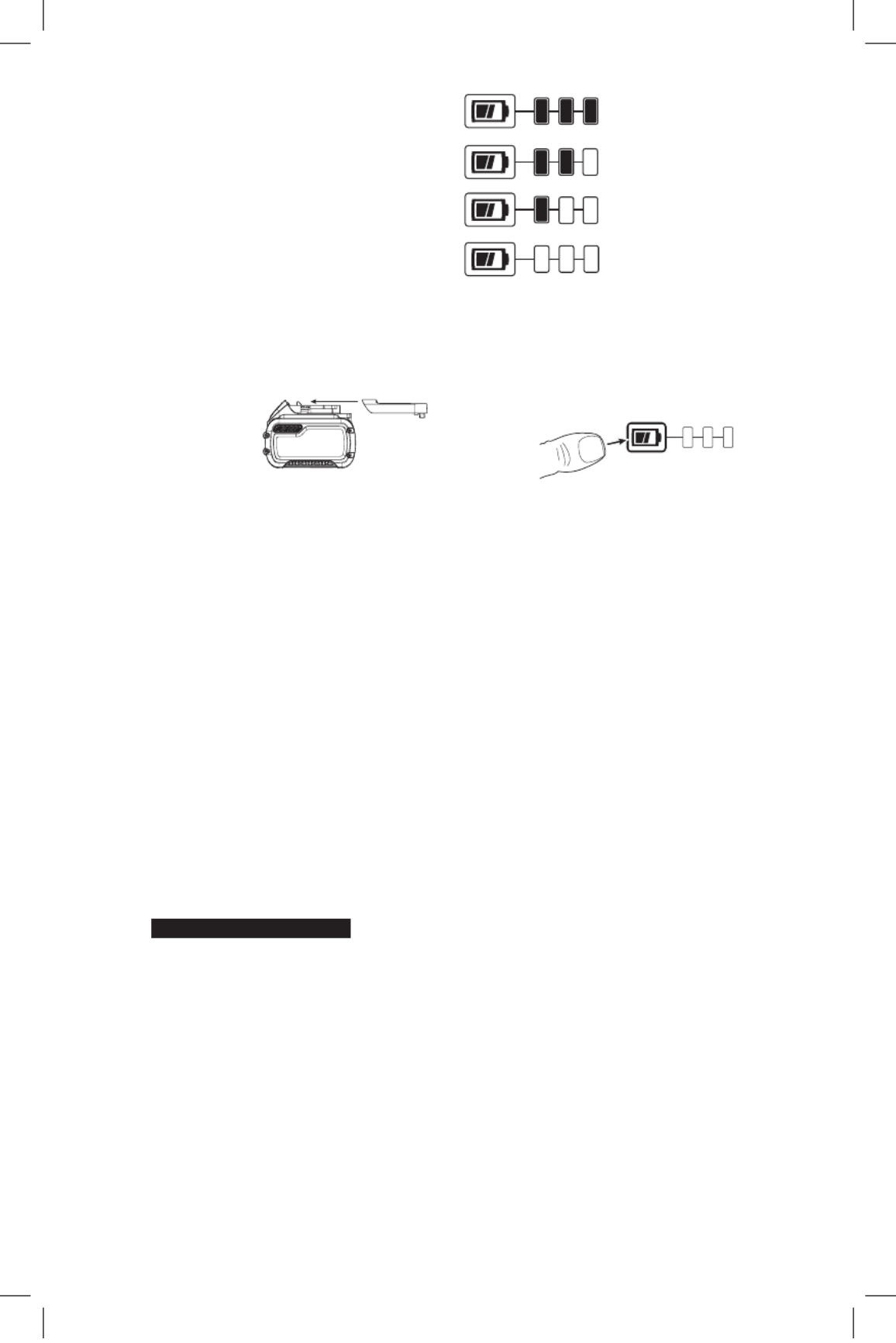

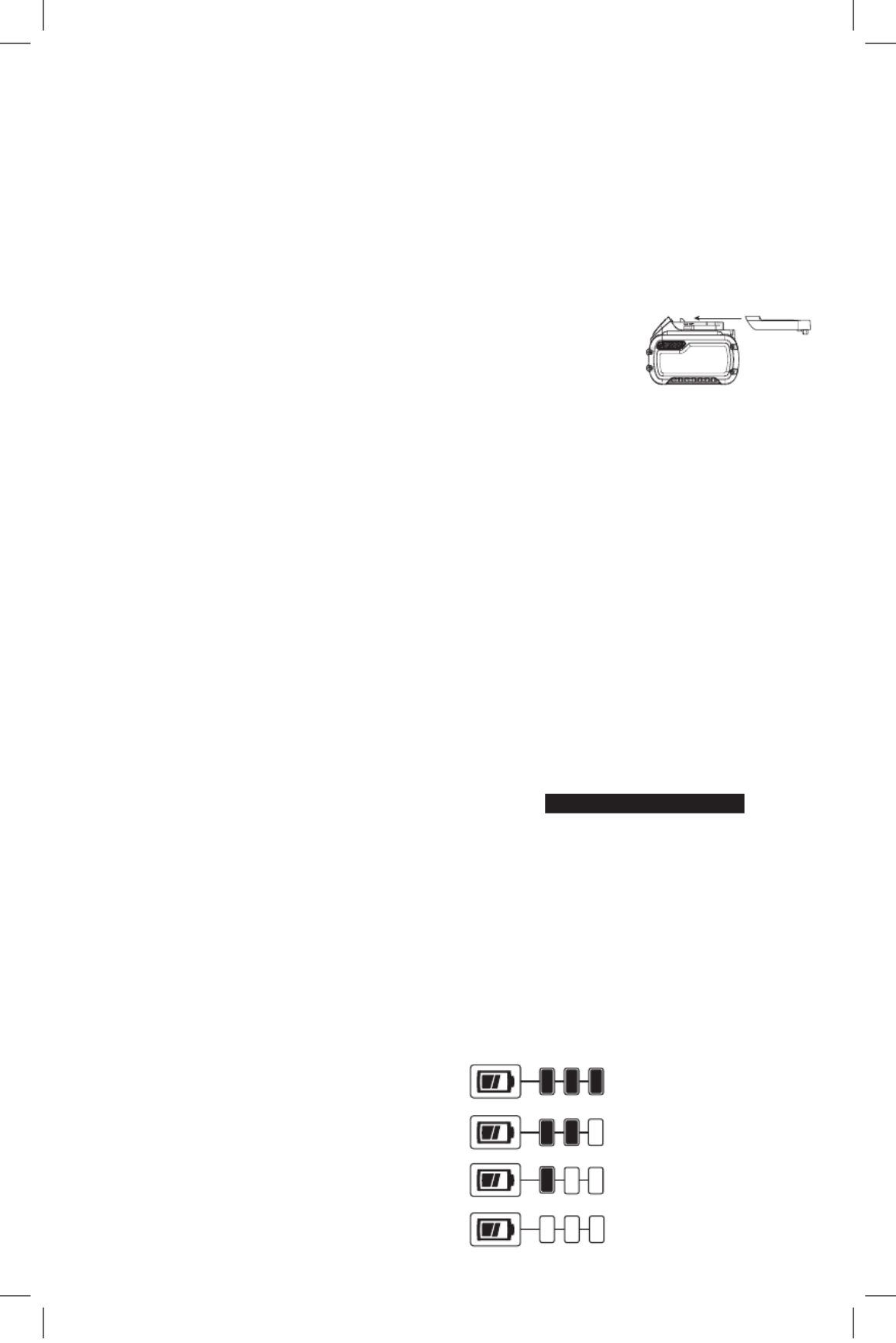

Baterías con Nivel de Carga (Fig. B)
Algunas unidades de batería
D WALTe
incluyen un indicador
de carga que consiste de tres luces LED verdes que indican
el nivel de carga que queda en la unidad debatería.
El indicador de carga es una indicación de niveles
aproximados de carga que quedan en la batería según los
indicadoressiguientes:
75–100% cargada
51–74% cargada
< 50% cargada
La batería tiene que cargarse
Para activar el indicador de carga, presione y sostenga el
botón del indicador. Se iluminará una combinación de
las tres luces LED verdes, que indicará el nivel de carga
que queda. Cuando el nivel de carga está por debajo
del nivel útil, el indicador no se iluminará, y la batería
deberárecargarse.
Fig. B
NOTA: El indicador de carga es sólo eso: un indicador
de la carga de la unidad de batería. No indica el nivel de
funcionalidad de la herramienta y puede variar de acuerdo
a las piezas del producto, la temperatura y la aplicación que
el usuario ledé.
Para mayor información sobre unidades de batería con
indicadores de carga, por favor dirígase a su centro de
servicio local.
Instrucciones Importantes de Seguridad
Para Todos los Cargadores de Baterías
ADVERTENCIA: Lea todas las advertencias de
seguridad y todas las instrucciones para la
batería, el cargador y la herramienta eléctrica.
No seguir las advertencias y las instrucciones
puede provocar una descarga eléctrica, un
incendio y/o lesiones graves.
• NO intente cargar la unidad de batería con otros
cargadores que no sean los descritos en este
manual. El cargador y la unidad de batería fueron
específicamente diseñados para trabajar enconjunto.
• Estos cargadores no fueron diseñados para ser
utilizados para más que cargar las baterías
recargables
D WALTe
. Cualquier otro uso puede producir
riesgo de incendios, descargas eléctricas oelectrocución.
• No exponga el cargador a la lluvia o a lanieve.
• Tire del enchufe y no del cable cuando desconecte el
cargador. De esta forma se reduce el riesgo de daño al
enchufe ycable.
• Asegúrese de que el cable no sea ubicado de
manera que podría ser pisado, causar que alguien
tropiece con él o ser expuesto a otro tipo de daños
ydesgastes.
• No use un alargador a menos que sea
absolutamente necesario. El uso de un alargador
incorrecto podría producir riesgo de incendios, descargas
eléctricas oelectrocución.
ESPAÑOL
9
• Cuando opere un cargador al exterior, hágalo
siempre en un lugar seco y use un alargador
apropiado para uso al exterior. El uso de un alargador
apropiado para uso al exterior reduce el riesgo de
descargaeléctrica.
• Los hilos del alargador deben ser de un calibre
apropiado para su seguridad. Mientras menor sea el
calibre del hilo, mayor la capacidad del cable. Es decir,
un hilo calibre 16 tiene mayor capacidad que uno de 18.
Un cable de un calibre insuficiente causará una caída en
la tensión de la línea dando por resultado una pérdida
de energía y sobrecalentamiento. Cuando se utilice más
de un alargador para completar el largo total, asegúrese
que los hilos de cada alargador tengan el calibre mínimo.
La tabla siguiente muestra el tamaño correcto a utilizar,
dependiendo de la longitud del cable y del amperaje
nominal de la placa de identificación. Si tiene dudas sobre
cuál calibre usar, use un calibre mayor. Cuanto menor sea
el número del calibre, más resistente será elcable.
Tensión
(Voltios) Longitud del cable en metros (m)
120–127 V 0–7 7–15 15–30 30–50
220–240 V 0–15 15–30 30–60 60–100
Corriente
nominal
(Amperios)
Sección nominal mínima del cable en
milímetros cuadrados (mm2)
0–6 A 1,0 1,5 1,5 2,5
6–10 A 1,0 1,5 2,5 4,0
10–12 A 1,5 1,5 2,5 4,0
12–16 A No recomendado2,5 4,0
• No coloque ningún objeto encima del cargador
ni coloque a este sobre una superficie blanda
que pudiera bloquear las ranuras de ventilación
y resultar en un calor interno excesivo. Coloque
el cargador en un lugar alejado de cualquier fuente
de calor. El cargador se ventila a través de las ranuras
que se encuentran en la parte superior e inferior de la
cajaprotectora.
• No opere el cargador si su cable o enchufe
estándañados.
• No opere el cargador si p11-ha recibido un golpe agudo,
si se p11-ha caído o si p11-ha sido dañado de alguna otra
forma. Llévelo a un centro de servicioautorizado.
• No desarme el cargador; llévelo a un centro de
servicio autorizado cuando deba ser reparado. Si es
reensamblado incorrectamente, puede causar descargas
eléctricas, electrocución oincendios.
• Desenchufe el cargador antes de intentar limpiarlo.
Esto reducirá el riesgo de descargas eléctricas. El
retirar el paquete de baterías no reducirá esteriesgo.
• NUNCA intente conectar 2 cargadores entresí.
• El cargador está diseñado para operar con una
corriente eléctrica estándar residencial de 120 V. No
intente usarlo con ningún otro voltaje. Esto no aplica
al cargadorvehicular.
ADVERTENCIA: Peligro de descarga eléctrica. No
permita que ningún líquido se introduzca en el
cargador. Puede producir descargas eléctricas.
ADVERTENCIA: Peligro de quemaduras. No sumerja
la unidad de batería en líquido de ningún tipo ni
permita que se introduzca ningún tipo de líquido a
la unidad de batería. Nunca intente abrir la unidad
de batería por ningún motivo. Si la caja plástica de la
unidad de batería se triza o rompe, llévela a un centro
de servicio para su reciclaje
ATENCIÓN: Peligro de quemaduras. Para reducir el
riesgo de lesiones, sólo cargue unidades de batería
recargables marca
D WALTe
. Otros tipos de batería
podrían sobrecalentarse y reventar lo que podría
resultar en lesiones corporales y daños a supropiedad.
AVISO: Bajo ciertas condiciones, cuando el cargador
está enchufado a una toma de corriente, el cargador
puede hacer cortocircuito si entra en contacto con
algún material ajeno. Los materiales ajenos de
naturaleza conductora, como el polvo de esmerilado,
las placas de metal, la lana de acero, el papel de
aluminio y otros, o cualquier acumulación de
partículas metálicas deberían mantenerse alejados
de las cavidades del cargador. Desenchufe siempre
el cargador cuando no haya una unidad de batería
en su cavidad. Desenchufe el cargador antes de
intentarlimpiarlo.

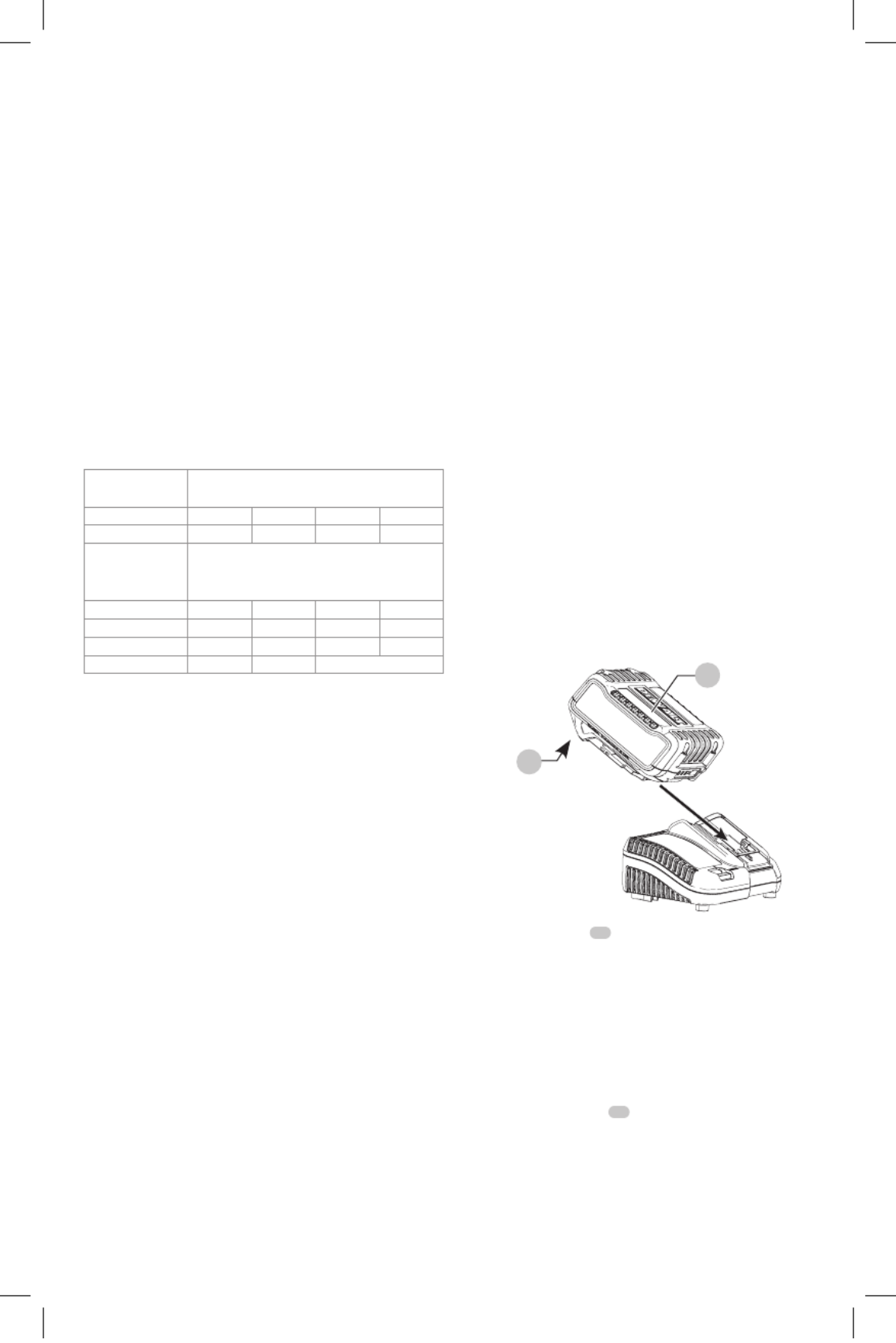

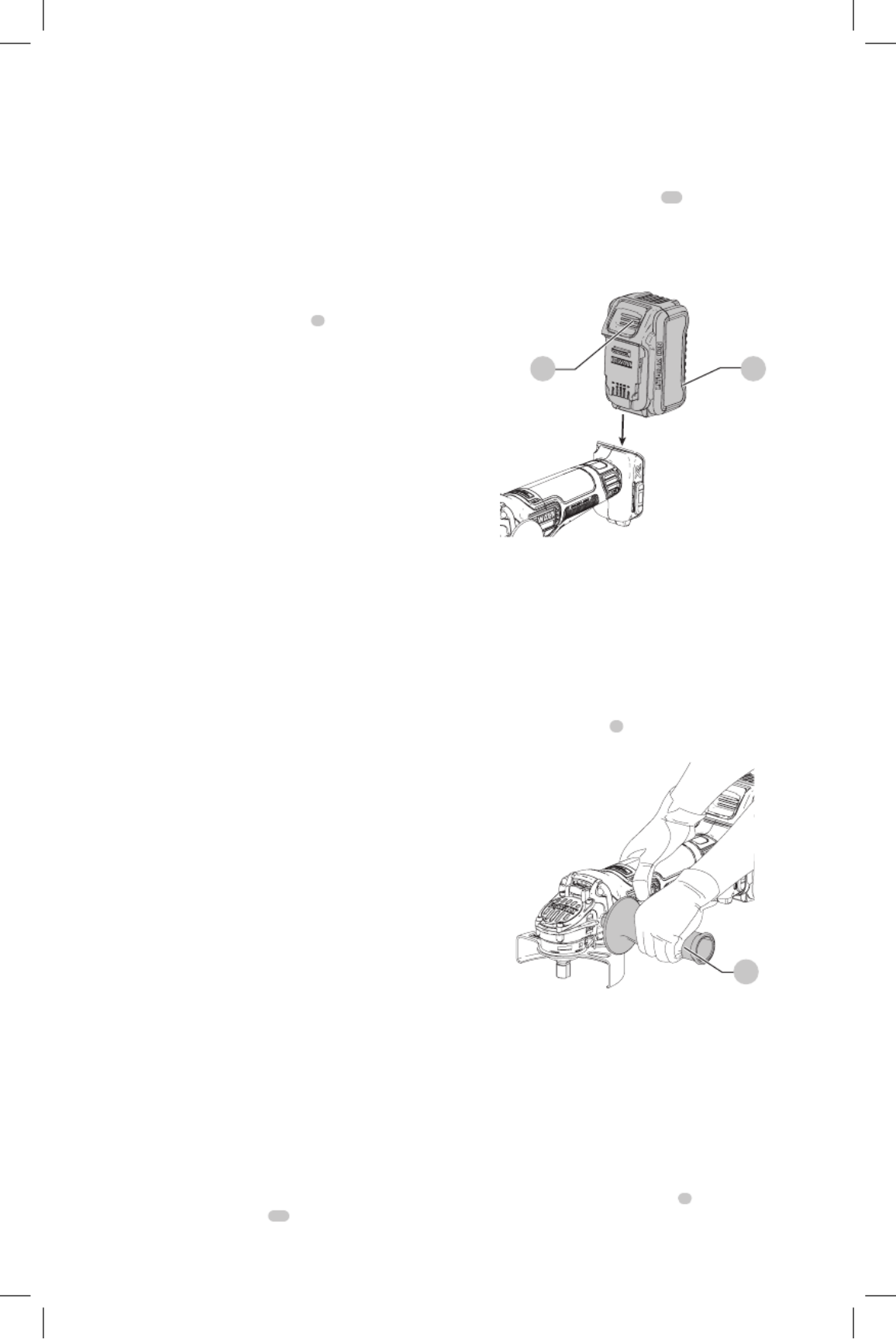

Carga de una atería (Fig. C)B
1. Enchufe el cargador en una toma de corriente apropiada
antes de introducir la batería.
Fig. C
11
10
2. Inserte la batería 10 en el cargador, comprobando
esté bien fija. La luz roja (de carga) parpadeará
continuamente para indicar que se p11-ha iniciado el
proceso de carga.
3. La luz roja se quedará ENCENDIDA continuamente
cuando se haya completado el proceso de carga.
La batería estará entonces completamente cargada
y podrá ser utilizada de inmediato o dejarse en el
cargador. Para sacar la batería del cargador, presione el
botón de liberación 11 de la batería.
NOTA: Para asegurar el máximo rendimiento y vida
útil de las baterías de iones de litio, cargue la batería
completamente antes de usarla por primera vez.

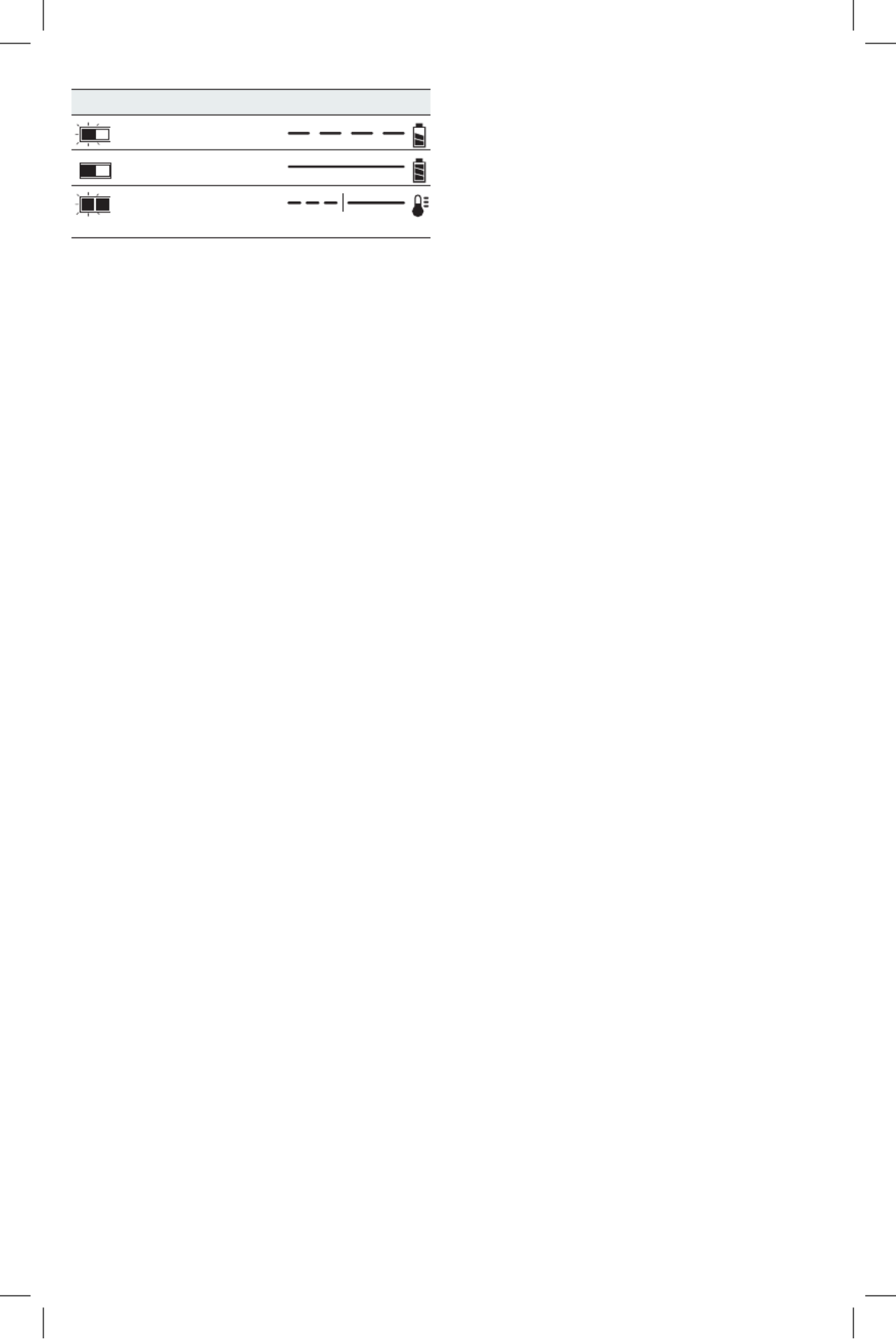

Funcionamiento del Cargador
Consulte los indicadores a continuación relativos al estado
de carga de la batería.
ESPAÑOL
10
DCB107, DCB112, DCB113, DCB115, DCB118, DCB132
Unidad en Proceso de Carga
Unidad Cargada
Restraso por Unidad
Caliente/Fría*
* DCB107, DCB112, DCB113, DCB115, DCB118, DCB132: La
luz roja continuará parpadeando, pero una luz indicadora
amarilla estará iluminada durante esta operación. Una vez
que la batería haya llegado a una temperatura apropiada,
la luz amarilla se apagará y el cargador continuará con el
procedimiento de carga.
El cargador no cargarán una batería defectuosa. El cargador
indicará que la unidad de batería es defectuosa al no
iluminarse o al indicar que existe un problema con la unidad
o el cargador.
NOTA: Esto también puede significar que hay un problema
con el cargador.
Si el cargador indica un problema, lleve el cargador y la
batería a un centro de servicio autorizado para que sean
sometidos a pruebas.
Retraso por Batería aliente/ ríaC F
Cuando el cargador detecta que una batería está demasiado
caliente o demasiado fría, inicia automáticamente un
Retraso por batería caliente/fría y suspende la carga hasta
que la batería alcanza una temperatura adecuada. En ese
momento, el cargador inicia automáticamente el modo
de carga de la batería. Esta función garantiza la máxima
duración de la batería.
Una batería fría se carga más lentamente que una batería
caliente. La batería se cargará a ese ritmo más lento durante
todo el ciclo de carga y no volverá a cargarse a la velocidad
de carga máxima incluso si la batería se calienta.
El cargador DCB118 está equipado con un ventilador
interno diseñado para enfriar la batería. El ventilador se
encenderá automáticamente cuando la batería tenga que
enfriarse.
No opere nunca el cargador si el ventilador no funciona
adecuadamente o si las ranuras de ventilación están
obstruidas. No permita que entren objetos extraños dentro
del cargador.
Sistema de Protección lectrónicaE
Las herramientas con baterías de iones de litio están
diseñadas con un Sistema de protección electrónico
que protegerá la batería contra la sobrecarga, el
sobrecalentamiento o la descarga completa.
La herramienta se apagará automáticamente si el Sistema
de protección electrónico se activa. Si esto ocurre, coloque
la batería de iones de litio en el cargador hasta que esté
totalmente cargada.
Montaje en la Pared
DCB107, DCB112, DCB113, DCB115, DCB118, DCB132:
Estos cargadores están diseñados para montarse en la
pared o colocarse en posición vertical sobre una mesa o
superficie de trabajo. Si lo monta en la pared, coloque el
cargador al alcance de una toma de corriente eléctrica y
alejado de las esquinas u otras obstrucciones que puedan
impedir el flujo de aire. Utilice la parte de atrás del cargador
como plantilla para la ubicación de los tornillos de montaje
en la pared. Monte el cargador firmemente utilizando
tornillos para muro seco (comprados por separado) de un
mínimo de 1" (25,4 mm) de largo, con una cabeza de un
diámetro de 0,28–0,35" (7-9 mm), atornillados en madera
hasta una profundidad óptima dejando el tornillo expuesto
aproximadamente 7/32" (5,5 mm). Alinee las ranuras en
la parte trasera del cargador con los tornillos expuestos e
introdúzcalos totalmente en las ranuras.
Instrucciones de impieza del L Cargador
ADVERTENCIA: Riesgo de descarga eléctrica.
Desconecte el cargador del tomacorriente de CA
antes de limpiarlo. Para limpiar la suciedad y grasa
del exterior del cargador puede usarse un paño o
cepillo suave no metálico. No use agua ni soluciones
limpiadoras.
Notas Importantes S Cargaobre la
1. Se puede obtener una mayor duración y un mejor
rendimiento si la unidad de batería se carga a una
temperatura ambiente de 18 – 24 °C (65 – 75 °F).
NO cargue la unidad de batería a una temperatura
ambiental inferior a +4.5 °C (+40 °F) o superior a +40°C
(+104 °F). Esto es importante y evitará causar daños
graves a la batería.
2. Puede que el cargador y la unidad de batería se
calienten ligeramente durante el proceso de carga.
Esto es normal y no representa ningún problema. Para
facilitar el enfriamiento de la unidad de batería después
del uso, evite colocar el cargador o la unidad de batería
en un lugar cálido, como un cobertizo metálico o un
remolque sin aislamiento térmico.
3. Si la unidad de batería no se carga correctamente:
a. Verifique el funcionamiento de la toma enchufando
una lámpara u otro aparato;
b. Revise que la toma de corriente no esté conectada a
un interruptor de luz que corte la corriente cuando
se corte la luz;
c. Mueva el cargador y la unidad de batería a
un lugar donde la temperatura ambiental sea
aproximadamente 18 – 24 °C (65 – 75 °F);
d. Si el problema de carga continúa, lleve la
herramienta, unidad de batería y el cargador a su
centro de servicio local.
4. La unidad de batería debería ser recargada cuando
no sea capaz de producir suficiente potencia para
trabajos que eran fácilmente realizados antes. NO
CONTINÚE usándola bajo estas circunstancias. Siga el
procedimiento de carga. También puede cargar una
unidad de batería que haya sido usada parcialmente
cuando lo desee, sin dañarla.
5. Los materiales ajenos conductores por naturaleza, tales
como, pero sin limitarse a, el polvo del esmerilado, las
Español
11
virutas metálicas, la lana de acero, el papel de aluminio o
cualquier acumulación de partículas metálicas deberían
mantenerse alejados de las cavidades del cargador.
Desenchufe siempre el cargador de la toma de corriente
cuando no haya una unidad de batería en su cavidad.
Desenchufe el cargador antes de intentar limpiarlo.
6. No congele ni sumerja el cargador en agua o cualquier
otro líquido.
Recomendaciones de Almacenamiento
1. El mejor lugar de almacenamiento es uno que sea fresco
y seco, lejos de la luz solar directa y del exceso de calor
o frío.
2. Para resultados óptimos durante tiempos prolongados
de almacenamiento, se recomienda almacenar la
unidad de batería completamente cargada en un lugar
fresco y seco fuera del cargador.
NoTa: Las unidades de batería no deberían almacenarse
completamente descargadas. La unidad de batería deberá
recargarse antes de ser usada.
GUARDE ESTAS INSTRUCCIONES PARA
VOLVER A CONSULTAR EN EL FUTURO
COMPONENTES (FIG. A)
ADVERTENCIA: Nunca modifique la herramienta
eléctrica, ni tampoco ninguna de sus piezas. Podría
producir lesiones corporales odaños.
Consulte la Figura A al principio de este manual para
obtener una lista completa de loscomponentes.
Uso DEBIDo
Su esmeriladora angular pequeña para trabajos pesados
está diseñada para aplicaciones profesionales de esmerilado,
lijado, cepillado metálico y corte en diversos lugares de
trabajo (por ejemplo, sitios deconstrucción).
No utilice la herramienta en condiciones de humedad o en
presencia de líquidos o gasesinflamables.
Su esmeriladora angular pequeña para trabajos pesados
es una herramienta eléctrica profesional. permita que No
los niños toquen la herramienta. Si el operador no tiene
experiencia operando esta herramienta, su uso deberá
sersupervisado.
Características
E-Switch Protection™
El interruptor de paleta ON/OFF (encendido/apagado) tiene
una función de liberación sin voltaje. En el caso de un paro
inesperado, el interruptor de paleta necesitará liberarse y
presionarse para reiniciar laherramienta.
E-Clutch™
Esta unidad está equipada con un E-Clutch™ (Embrague
electrónico), que en el caso de una carga alta, la unidad se
apagará para reducir la torsión de reacción al usuario. El
interruptor de paleta necesitará liberarse y presionarse para
reiniciar laherramienta.
Kickback Brake™
Cuando se detecte un evento de atrapamiento,
ahogamiento, o atasco, el freno electrónico se activa con la
fuerza máxima para detener rápidamente la rueda, reducir
el movimiento de la esmeriladora, y apagarla. El interruptor
de paleta necesitará liberarse y presionarse para reiniciar
laherramienta.
Protección de obrecarga Power-OFF™S
El suministro eléctrico del motor se reducirá en caso de
sobrecarga del motor. Con una sobrecarga del motor
continuada, la herramienta se apagará. l interruptor de
paleta se necesitará liberar y presionar para reiniciar
laherramienta. Si se producen cortes por sobrecarga
continuos, aplique menos fuerza/peso sobre la herramienta
hasta que ésta funcione sin la activación desobrecarga.
Arranque uave lectrónicoS E
Esta característica limita el impulso inicial de arranque,
permitiendo que la velocidad aumente gradualmente en un
período de unsegundo.
MONTAJE Y AJUSTES
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la herramienta y
retire el paquete de baterías antes de realizar
ajustes o de retirar/instalar dispositivos
o accesorios. Un arranque accidental podría
causarlesiones.
Fijación del ateral (Fig. D)Mango L
ADVERTENCIA: Antes de utilizar la herramienta,
compruebe que el mango esté bienapretado.
Atornille bien el mango lateral 5 en uno de los orificios a
cada lado de la caja de engranajes. Se debe utilizar siempre
el mango lateral para mantener el control de la herramienta
en todomomento.
Fig. D
5

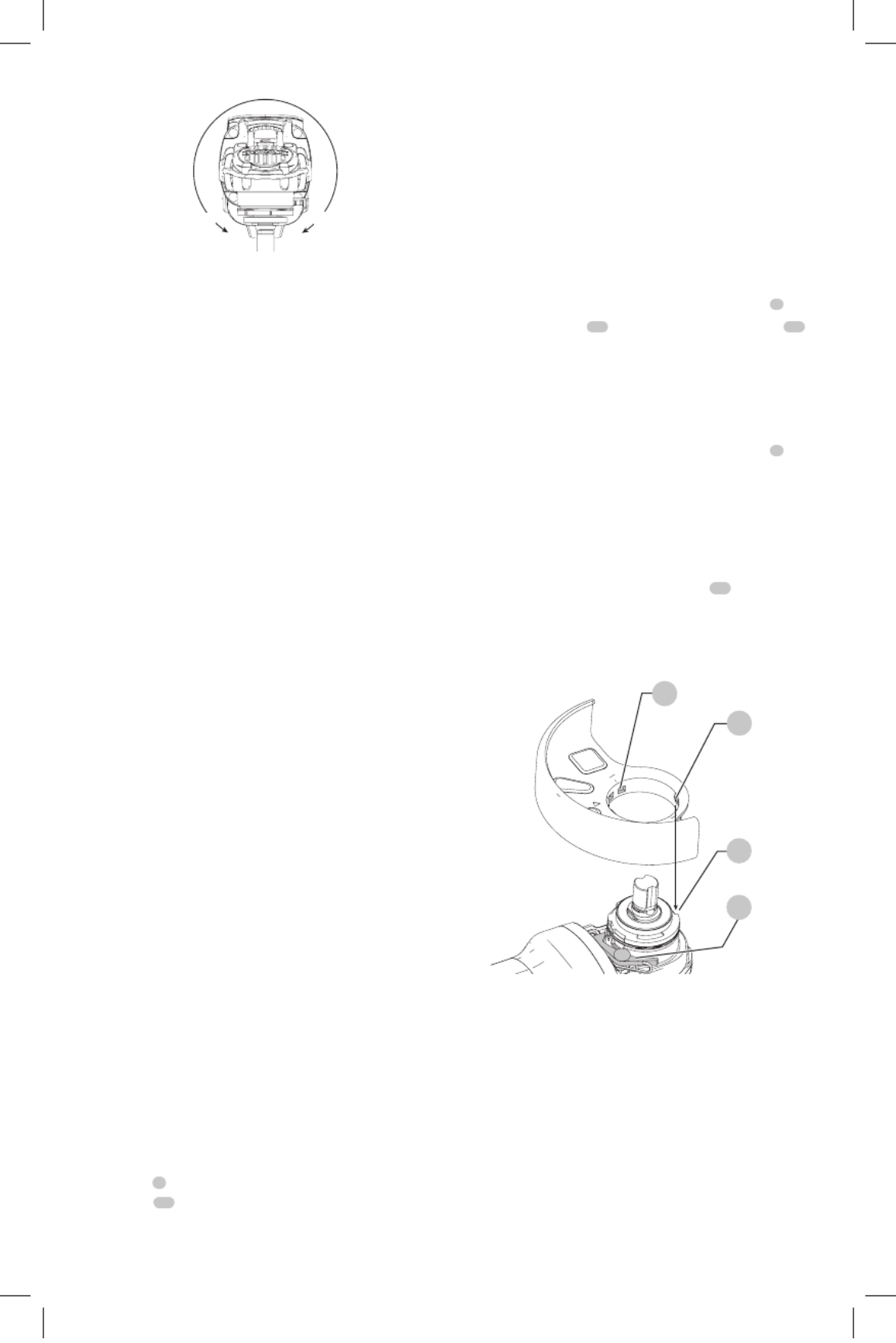

Rotación de la aja de ngranajes (Fig. E)C E
Para mejorar la comodidad del usuario, la caja de engranajes
girará 90° para las operaciones de corte.
1. Saque los tornillos de las cuatro esquinas que unen la
caja de engranajes a la carcasa delmotor.
2. Sin separar la caja de engranajes de la carcasa del
motor, gire la cabeza de la caja de engranajes hasta la
posicióndeseada.
ESPAÑOL
12
90˚ 90˚
Fig. E
NOTA: Si la caja de engranajes y la carcasa del motor se
separan más de 3.17 mm (1/8 de pulg.), la herramienta
debe ser reparada y reensamblada por un centro de servicio
D WALTe
. El no llevar la herramienta para que sea reparada
puede ocasionar fallas en el motor y loscojinetes.
3. Vuelva a instalar los tornillos para unir la caja de
engranajes a la carcasa del motor. Apriete los tornillos
hasta un par de 12.5 pulg.-lbs. Si se aprietan demasiado,
la rosca puededesgastarse.
Protectores
ATENCIÓN: Deben usarse protectores con todos
los discos de esmerilar, discos de corte, discos de
aleta para lijar, cepillos y discos de alambre. La
herramienta puede usarse sin un protector solamente
cuando se lije con discos para lijar convencionales.
Consulte la Figura A para ver los protectores
suministrados con la unidad. Algunas aplicaciones
pueden requerir la compra del protector correcto de su
distribuidor local o centro de servicioautorizado.
NOTA: El esmerilado y corte de bordes puede realizarse con
discos tipo 27 diseñados y especificados para este propósito;
los discos de un grosor de 6.35 mm están diseñados para el
esmerilado de superficies mientras que debe examinarse la
etiqueta del fabricante de los discos tipo 27 más finos para
ver si pueden ser utilizados para el esmerilado de superficies
o solamente para el esmerilado/corte de bordes. Debe
utilizarse un protector tipo 1 para cualquier disco cuando
el esmerilado de superficies esté prohibido. Los cortes
pueden realizarse también utilizando un disco Tipo 41 y un
protector Tipo1.
NOTA: Consulte la para seleccionar la Tabla de accesorios
combinación apropiada de protector/accesorio.
Ajuste y ontaje del rotector (Fig. F)M P
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la herramienta y
retire el paquete de baterías antes de realizar
ajustes o de retirar/instalar dispositivos
o accesorios. Un arranque accidental podría
causarlesiones.
ATENCIÓN: ANTES de operar la herramienta,
identifique en qué opción de ajuste está fijada
suherramienta.
Opciones de ajuste
Para el ajuste del protector, la palanca de liberación
del protector9 engrana uno de los orificios de
alineamiento14 en el collarín del protector utilizando una
función de trinquete. Su esmeriladora ofrece dos opciones
para esteajuste.
One-touchTM: En esta posición la parte que engrana está
inclinada y pasará por encima del siguiente orificio de
alineamiento cuando el protector esté rotado en sentido
horario (con el eje mirando al usuario) pero se autobloquea
en sentidoantihorario.
Montaje del protector (Fig. F)
ATENCIÓN: Antes de montar el protector, asegúrese
de que el tornillo, la palanca y el resorte estén bien
puestos antes de montar elprotector.
1. Con el eje mirando al operador, presione y mantenga
presionada la palanca de liberación del protector9.
2. Alinee las orejetas12 del protector con las ranuras 13
de la cubierta de la caja deengranajes.
3. Empuje hacia abajo el protector hasta que sus lengüetas
engranen y giren en la ranura de la cubierta de la caja de
engranajes. Suelte la palanca de liberación delprotector.
4. Para colocar el protector, presione y mantenga
presionada la palanca de liberación del protector 9 Gire
el protector en sentido horario o antihorario hasta la
posición de trabajodeseada.
NOTA: El cuerpo del protector debe quedar colocado
entre el eje y el operador para proveer la máxima
protección aloperador.
La palanca de liberación del protector debe encajar
en uno de los orificios de alineamiento 14 del collarín
del protector. Así se garantiza que el protector esté
bieninstalado.
5. Para extraer el protector, siga los pasos 1 a 3 de estas
instrucciones a la inversa
9
Fig. F
13
12
14
Bridas y Discos
ATENCIÓN: Apague y desenchufe la herramienta
antes de realizar ajustes o de extraer o
instalaraccesorios.

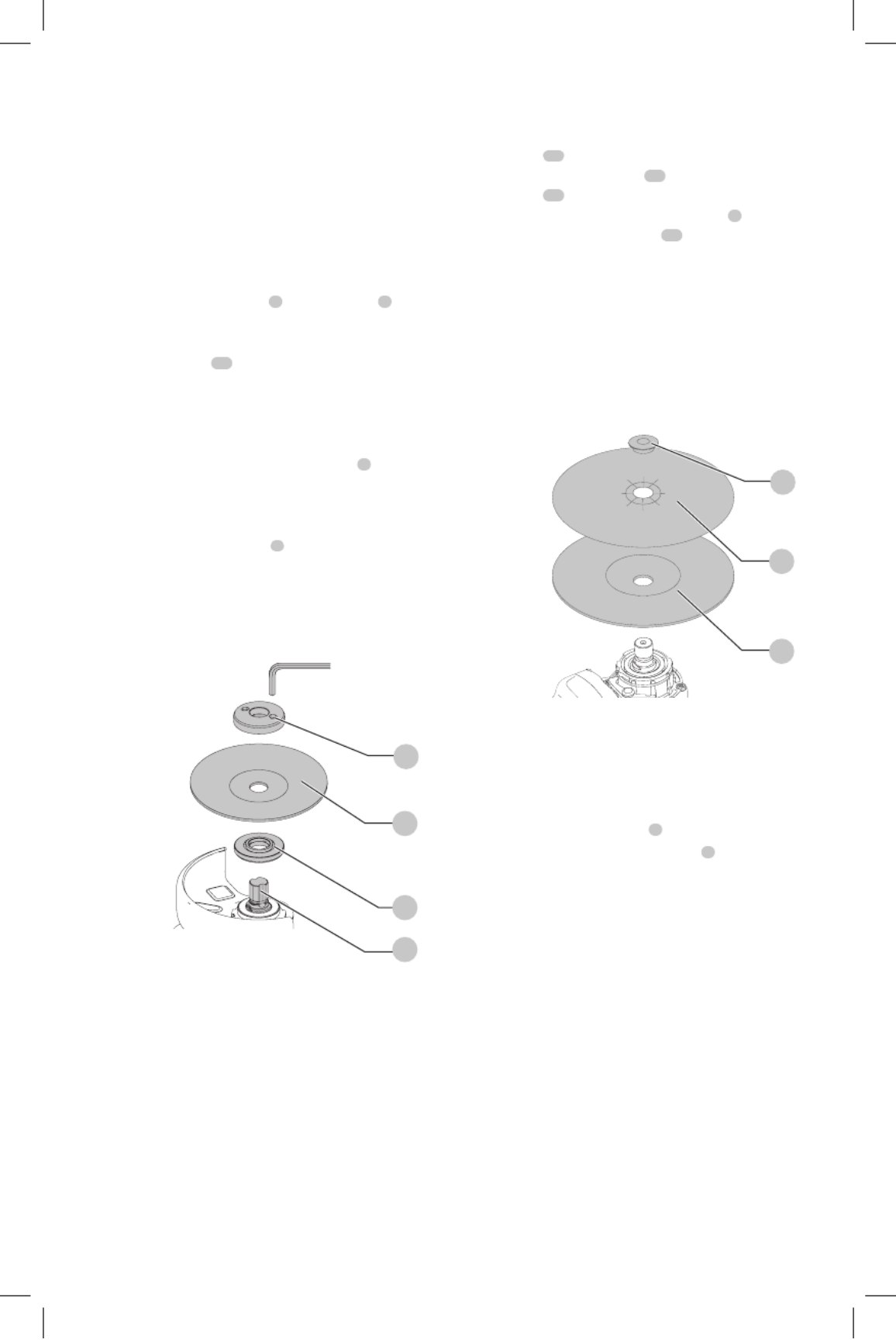

Montaje de iscos sin ubo (Fig. G)D C
ADVERTENCIA: El no fijar adecuadamente las bridas
y/o el disco podría ocasionar lesiones graves (o daño a
la herramienta o eldisco).
ATENCIÓN: Las bridas incluidas deben usarse con
discos de esmerilado tipo 27 con el centro hundido
y discos de corte tipo 1/41. Consulte la Tabla de
accesorios para obtener másinformación.
ESPAÑOL
13
ADVERTENCIA: Al usar discos de corte abrasivos o
discos de corte revestidos de diamante es necesario un
protector de disco de corte cerrado, con doslados.
ADVERTENCIA: El usar una brida o protector
dañados o el no usar una brida y protector adecuados
puede ocasionar lesiones debido a la rotura del disco
y al contacto con el disco. Consulte la Tabla de
accesorios para obtener másinformación.
1. Coloque la herramienta sobre una mesa, con la
protección haciaarriba.
2. Instale la brida de respaldo6 sobre el husillo4 con el
centro levantado (piloto) viendo hacia la rueda. Presione
la brida de respaldo en sulugar.
3. Coloque la rueda18 contra la brida de respaldo,
centrando la rueda sobre el centro levantado (piloto) de
la brida derespaldo.
4. Mientras presiona el botón de bloqueo del husillo y con
las depresiones hexagonales viendo al lado contrario
de la rueda, enrosque la brida de bloqueo7 sobre el
husillo de forma que las orejas se conecten con dos
ranuras en elhusillo.
5. Mientras presiona el botón de bloqueo del husillo,
apriete la brida de bloqueo7 a mano o con la llave
incluida. (Sólo use una brida de bloqueo si está en
condiciones perfectas.) Consulte la Tabla de Accesorios
para ver los detalles de labrida.
6. Para retirar la rueda, invierta el procedimientoanterior.
Fig. G
7
18
4
6
Montaje de las lmohadillas de A
R Lespaldo de ijado (Fig. A, H)
NOTA: No es necesario el uso de un protector con discos
para lijado que utilizan almohadillas de respaldo, a menudo
llamados discos de resina de fibra. Puesto que no se
necesita un protector para estos accesorios, el protector
puede ajustarse o no correctamente si seutiliza.
ADVERTENCIA: El no fijar adecuadamente la tuerca
de fijación y/o la almohadilla podría ocasionar
lesiones graves (o daño a la herramienta o eldisco).
ADVERTENCIA: Debe volver a instalarse un protector
adecuado para aplicaciones con disco de esmerilado,
disco de corte, disco de lijado con aletas, cepillo de
alambre o disco de alambre una vez terminadas las
aplicaciones delijado.
1. Coloque o enrosque adecuadamente la almohadilla de
respaldo15 en eleje.
2. Coloque el disco de lijado19 en la almohadilla de
respaldo15.
3. Presionando el botón del seguro del eje 3, enrosque
la tuerca de fijación de lijado17 en el eje, colocando
el cubo elevado de la tuerca de fijación en el centro del
disco de lijado y la almohadilla derespaldo.
4. Apriete a mano la tuerca de fijación. Luego presione
el botón del seguro del eje mientras gira el disco
de lijado hasta que éste y la tuerca de fijación estén
bienajustados.
5. Para retirar el disco, agarre y gire la almohadilla de
respaldo y la almohadilla de lijado mientras presiona el
botón de seguro deleje.
Fig. H
17
19
15
Montaje y etiro de los iscos con R D Cubo
(Fig. A)
Los discos con cubo se instalan directamente en el eje. La
rosca del accesorio debe coincidir con la rosca deleje.
1. Saque la brida de respaldo jalándola de laherramienta.
2. Enrosque el disco en el eje4 amano.
3. Presione el botón de seguro del eje 3 y utilice una llave
para apretar el cubo deldisco.
4. Invierta el procedimiento anterior para retirar eldisco.
AVISO: El no colocar bien el disco antes de encender
la herramienta puede ocasionar daño a ésta o
aldisco.
Montaje de epillos de opa de C C
A D Alambre y iscos de lambre (Fig. A)
ADVERTENCIA: El no fijar adecuadamente el cepillo o
el disco podría ocasionar lesiones graves (o daño a la
herramienta o eldisco).
ATENCIÓN: Para reducir el riesgo de lesiones
corporales, use guantes de trabajo cuando
maneje cepillos y discos de alambre. Pueden
estarafilados.
ATENCIÓN: Para reducir el riesgo de daño a la
herramienta, el disco o el cepillo no deben tocar
el protector al montarse o durante su uso. Podría
producirse un daño no detectable al accesorio, que
Español
14
ocasione la fragmentación de alambres del accesorio
de disco o cepillo decopa.
Los cepillos de copa de alambre o los discos de alambre
se instalan directamente en el eje roscado sin el uso de
bridas. Utilice solamente los cepillos o discos de alambre
suministrados con un cubo roscado. Estos accesorios
pueden obtenerse por un costo adicional en su distribuidor
local o centro de servicioautorizado.
1. Coloque la herramienta en una mesa con el protector
haciaarriba.
2. Enrosque el disco en el eje amano.
3. Presione el botón del seguro del eje 3 y utilice una llave
en el cubo del disco o cepillo de alambre para ajustar
eldisco.
4. Para retirar el disco, invierta el procedimientoanterior.
AVISO: Para reducir el riesgo de daño a la
herramienta, fije bien el cubo del disco antes de
encender laherramienta.
Antes de sar la U Máquina
• Instale el protector y el disco o muela apropiada. No
utilice discos o muelas excesivamentedesgastados.
• Asegúrese que la brida de respaldo y la brida de
bloqueo estén instaladas correctamente. Siga las
instrucciones indicadas en la .Tabla de accesorios
• Compruebe que el disco o la muela giren en dirección
de las flechas en el accesorio y laherramienta.
• No utilice un accesorio dañado. Antes de cada uso
inspeccione el accesorio, como por ejemplo los discos
abrasivos, para verificar si tienen muescas o grietas, la
almohadilla de respaldo para verificar si tiene grietas
o roturas o si está muy desgastada, el cepillo de
alambre para comprobar si tiene alambres sueltos o
agrietados. Si la herramienta o el accesorio se caen
accidentalmente, revise que no estén dañados o, si
es necesario, cambie el accesorio por uno que no
esté dañado. Después de inspeccionar e instalar un
accesorio, colóquense usted y las personas presentes
alejados del plano del accesorio en movimiento y
ponga la herramienta eléctrica en funcionamiento a la
velocidad sin carga máxima durante un minuto. Si el
accesorio está dañado, normalmente se terminará de
romper durante este período deprueba.
OPERACIÓN
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la herramienta y
retire el paquete de baterías antes de realizar
ajustes o de retirar/instalar dispositivos
o accesorios. Un arranque accidental podría
causarlesiones.
Cómo I R Unstalar y etirar la nidad de
Batería (Fig. I)
NoTa: Para mejores resultados, verifique que su unidad de
batería esté completamentecargada.
Para instalar la unidad de batería10 en el mango de la
herramienta, alinee la unidad de batería con los rieles en
el interior del mango de la herramienta y deslícela en el
mango hasta que la unidad de batería quede firmemente
insertada en la herramienta; verifique que ésta no se
salgasola.
Para retirar la unidad de alimentación de la herramienta,
presione los botones de liberación 11 y tire firmemente
de la unidad de batería para sacarla del mango de la
herramienta. Insértela en el cargador tal como se describe
en la sección del cargador de estemanual.
Fig. I
11 10
Posición A Mdecuada de las anos (Fig. J)
ADVERTENCIA: Para reducir el riesgo de lesión personal
grave, tenga las manos en una posición SIEMPRE
adecuada como semuestra.
ADVERTENCIA: Para reducir el riesgo de lesión personal
grave, sujete bien en caso de que haya una SIEMPRE
reacciónrepentina.
Para tener una posición adecuada de las manos, ponga una
mano en el mango lateral 5 y la otra en el cuerpo de la
herramienta, como se muestra en la FiguraJ.
Fig. J
5
Interruptor de aleta (Fig. A)P
ATENCIÓN: Sujete el mango lateral y el cuerpo de la
herramienta firmemente para mantener el control
de la herramienta durante la puesta en marcha y
durante el uso de la misma y hasta que el disco o
accesorio deje de rotar. Asegúrese de que el disco
se haya parado por completo antes de tumbar
laherramienta.
ATENCIÓN: Antes de insertar la batería, presione
y libere el interruptor de paleta
1 una vez para
asegurarse que el interruptor esté apagado. Presione
y libere el interruptor de paleta como se describe a
ESPAÑOL
15
continuación después de cualquier interrupción en
el suministro de energía a la herramienta, tal como
un evento de sobrecarga del motor, atrapamiento,
ahogamiento, o atascamiento, o cualquier otro paro
inesperado de laherramienta.
NOTA: Para reducir el movimiento inesperado de la
herramienta, no encienda o apague la herramienta mientras
esté en condiciones de carga. Deje que la esmeriladora
alcance la velocidad máxima antes de tocar la superficie
de trabajo. Levante la herramienta de la superficie antes de
apagarla. Permita que la herramienta deje de rotar antes
desoltarla.
1. Para encender la herramienta, empuje la palanca de
bloqueo en apagado2 hacia la parte trasera de la
herramienta, luego apriete el interruptor de paleta 1.
La herramienta funcionará mientras el interruptor
estéapretado.
2. Apague la herramienta soltando el interruptor depaleta.

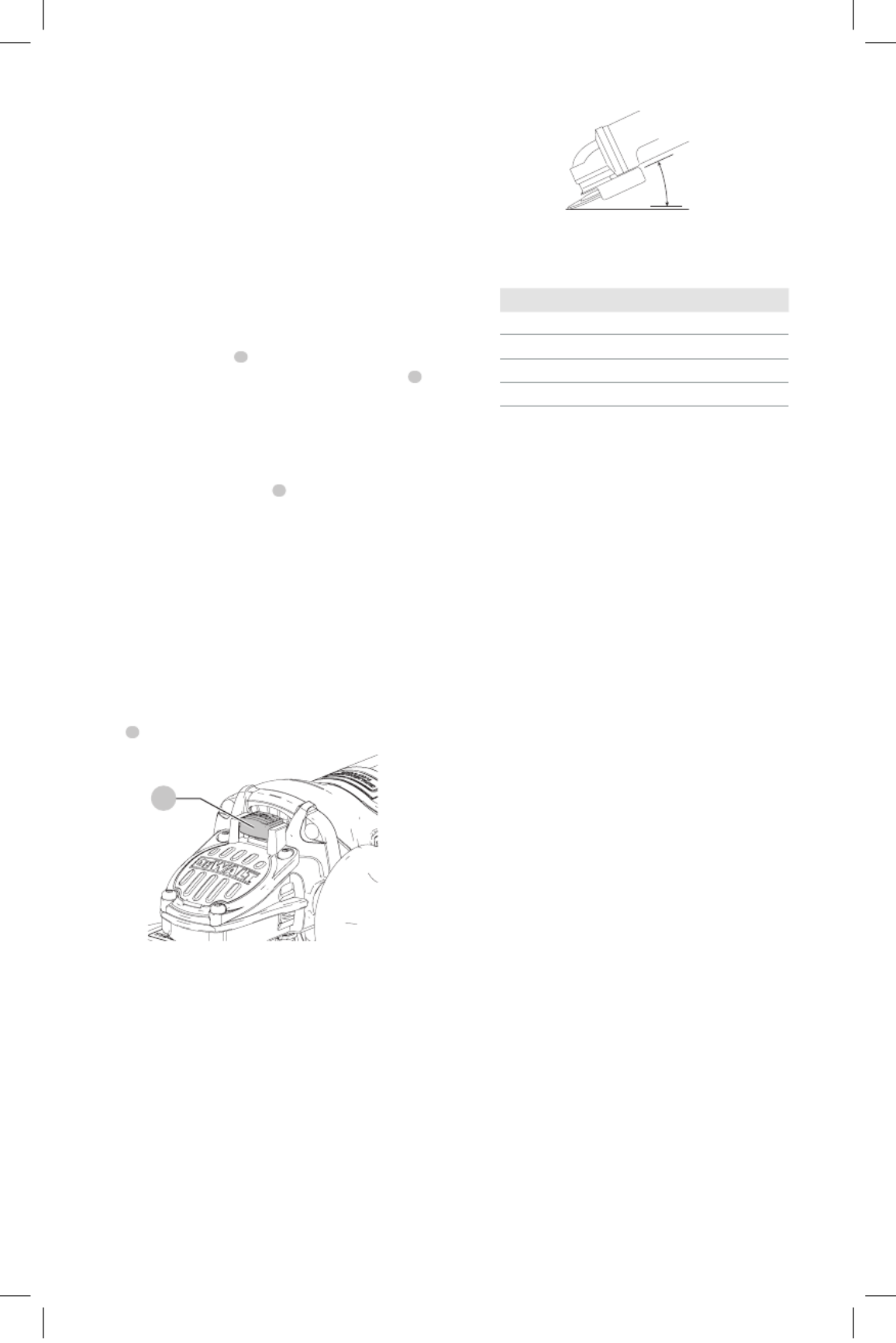

Botón de loqueo de usillo (Fig. K)B H
El botón de bloqueo del husillo3 se proporciona para
prevenir que el husillo gire cuando instale o retire las
ruedas. Opere el bloqueo de husillo únicamente cuando
la herramienta esté apagada, cuando se haya retirado la
batería, y se haya detenido porcompleto.
AVISO: Para reducir el riesgo de daño a la
herramienta, no active el botón de bloqueo del husillo
mientras la herramienta esté en funcionamiento.
Se ocasionará daño a la herramienta y el accesorio
puesto puede salirse resultando posiblemente en una
lesión.
Para activar el seguro, apriete el botón de bloqueo del
husillo 3 y gire el eje hasta que no pueda hacerlo girar más.
3
Fig. K
Esmerilado, L Cepillado Mijado y etálico de
Superficies (Fig. L)
ATENCIÓN: Utilice siempre un protector correcto
según las instrucciones de estemanual.
Para realizar un trabajo en la superficie de una pieza de
trabajo:
1. Permita que la herramienta alcance la velocidad
máxima antes de ponerla en contacto con la superficie
detrabajo.
2. Aplique una presión mínima a la superficie de trabajo,
permitiendo a la herramienta operar a alta velocidad. La
velocidad de eliminación de material es mayor cuando
la herramienta opera a velocidadalta.
Ángulo
Fig. L
3. Mantenga un ángulo apropiado entre la herramienta
y la superficie de trabajo. Consulte la tabla según la
función particular.
Función Ángulo
Esmerilado 20˚-30˚
Lijado con disco de aletas 5˚-10˚
Lijado con almohadilla de respaldo 5˚-15˚
Cepillado metálico 5˚-10˚
4. Mantenga el contacto entre el borde del disco y la
superficie detrabajo.
-Para operaciones de esmerilado, lijado con discos de
aletas o cepillado metálico desplace la herramienta
continuamente con un movimiento hacia adelante
y hacia atrás para evitar crear surcos en la superficie
detrabajo.
-Si lija con una almohadilla de respaldo, desplace la
herramienta constantemente en línea recta para no
quemar ni rayar la superficie detrabajo.
NOTA: Permitir que la herramienta se apoye en la superficie
de trabajo sin desplazarla dañará la pieza detrabajo.
5. Quite la herramienta de la superficie de trabajo antes de
apagarla. Permita que la herramienta deje de girar antes
desoltarla.
ATENCIÓN: Tenga mucho cuidado cuando trabaje
sobre un borde, pues puede producirse un movimiento
brusco y repentino de laesmeriladora.
Precauciones que Deben omarse T
al rabajo Trabajar en una ieza de P T
Pintada
1. NO SE RECOMIENDA el lijado o cepillado metálico
de pinturas a base de plomo debido a la dificultad
de controlar el polvo contaminado. La intoxicación
por plomo es más peligrosa para niños y
mujeresembarazadas.
2. Ya que es difícil identificar si una pintura contiene
plomo o no, sin antes hacer un análisis químico,
recomendamos que se tomen las siguientes
precauciones al lijar cualquier pintura:
Seguridad ersonalP
1. Ningún niño o mujer embarazada debería entrar al
área de trabajo donde se esté lijando o cepillando con
escobilla metálica pintura hasta que se haya terminado
de limpiar elárea.
2. Todas las personas que entren en el área de trabajo
deben usar una mascarilla antipolvo o un respirador.
El filtro debería ser reemplazado a diario o cuando el
usuario tenga dificultades pararespirar.
ESPAÑOL
16
NOTA: Sólo se deberían utilizar aquellas mascarillas
antipolvo adecuadas para trabajar con polvo y gases
de pinturas con plomo. Las mascarillas regulares
para pintar no ofrecen esta protección. Visite su
distribuidor de ferretería local para obtener la máscara
N.I.O.S.H.correcta.
3. No se debe COMER, BEBER ni FUMAR en el área
de trabajo para evitar ingerir partículas de pintura
contaminada. Los trabajadores se deben lavar y limpiar
ANTES de comer, beber o fumar. No deben dejarse
artículos de comida, bebida o tabaco en el área de
trabajo donde se podría depositar polvo sobreellos.
Seguridad mbientalA
1. La pintura debe ser retirada de manera que se reduzca
al mínimo la cantidad de polvogenerado.
2. Las áreas donde se realiza remoción de pintura
deben estar selladas con láminas de plástico de 4 mm
degrosor.
3. El lijado debería hacerse de modo que se reduzcan los
vestigios de polvo de pintura fuera del área detrabajo.
Limpieza y liminación de E Residuos
1. Todas las superficies del área de trabajo deben ser
limpiadas en profundidad y repasadas con aspiradora
todos los días mientras dure el proyecto de lijado.
Las bolsas de filtro de la aspiradora deben cambiarse
confrecuencia.
2. Las láminas de protección de plástico deben recogerse
y eliminarse junto con el polvo y cualquier otro residuo.
Deberán colocarse en un recipiente para desechos
sellado y eliminarse de acuerdo con los procedimientos
normales de eliminación de labasura.
Durante la limpieza, se impedirá a niños y mujeres
embarazadas el acceso al área detrabajo.
3. Todos los juguetes, muebles lavables y utensilios usados
por niños deberán lavarse a fondo antes de volverlos
ausar.
Rectificado y Corte de Bordes (Fig. M)
ADVERTENCIA: No use discos de esmerilado/
corte de bordes para aplicaciones de esmerilado de
superficies porque estos discos no están diseñados
para soportar las presiones laterales que se producen
con el esmerilado de superficies. Puede producirse una
rotura del disco ylesiones.
ATENCIÓN: Los discos utilizados para el esmerilado
y corte de bordes pueden romperse o rebotar si se
doblan o se tuercen cuando se usa la herramienta.
En todas las operaciones de esmerilado/corte de
bordes, el lado abierto del protector debe situarse lejos
deloperador.
AVISO: El esmerilado/corte de bordes con un disco
tipo 27 debe limitarse a cortes poco profundos y
muescas, de menos de 13mm de profundidad,
cuando el disco es nuevo. Reduzca la profundidad de
corte/muesca equivalente a la reducción del radio del
disco a medida que se desgaste. Consulte la Tabla de
accesorios si desea más información. El esmerilado/
corte de bordes con un disco tipo 41 requiere el uso de
un protector tipo1.
1. Permita que la herramienta alcance la velocidad
máxima antes de ponerla en contacto con la superficie
detrabajo.
2. Aplique una presión mínima a la superficie de trabajo,
permitiendo a la herramienta operar a alta velocidad.
La velocidad de esmerilado/corte es mayor cuando la
herramienta opera a velocidadalta.
3. Colóquese de forma que la parte inferior abierta del
disco quede en el lado opuesto austed.
4. Una vez que haya empezado a cortar y haya realizado
una ranura en la pieza de trabajo, no cambie el ángulo
de corte. Cambiar el ángulo hará que el disco se curve,
lo que podría romperlo. Los discos para esmerilado de
bordes no están diseñados para soportar las presiones
laterales provocadas por elcurvado.

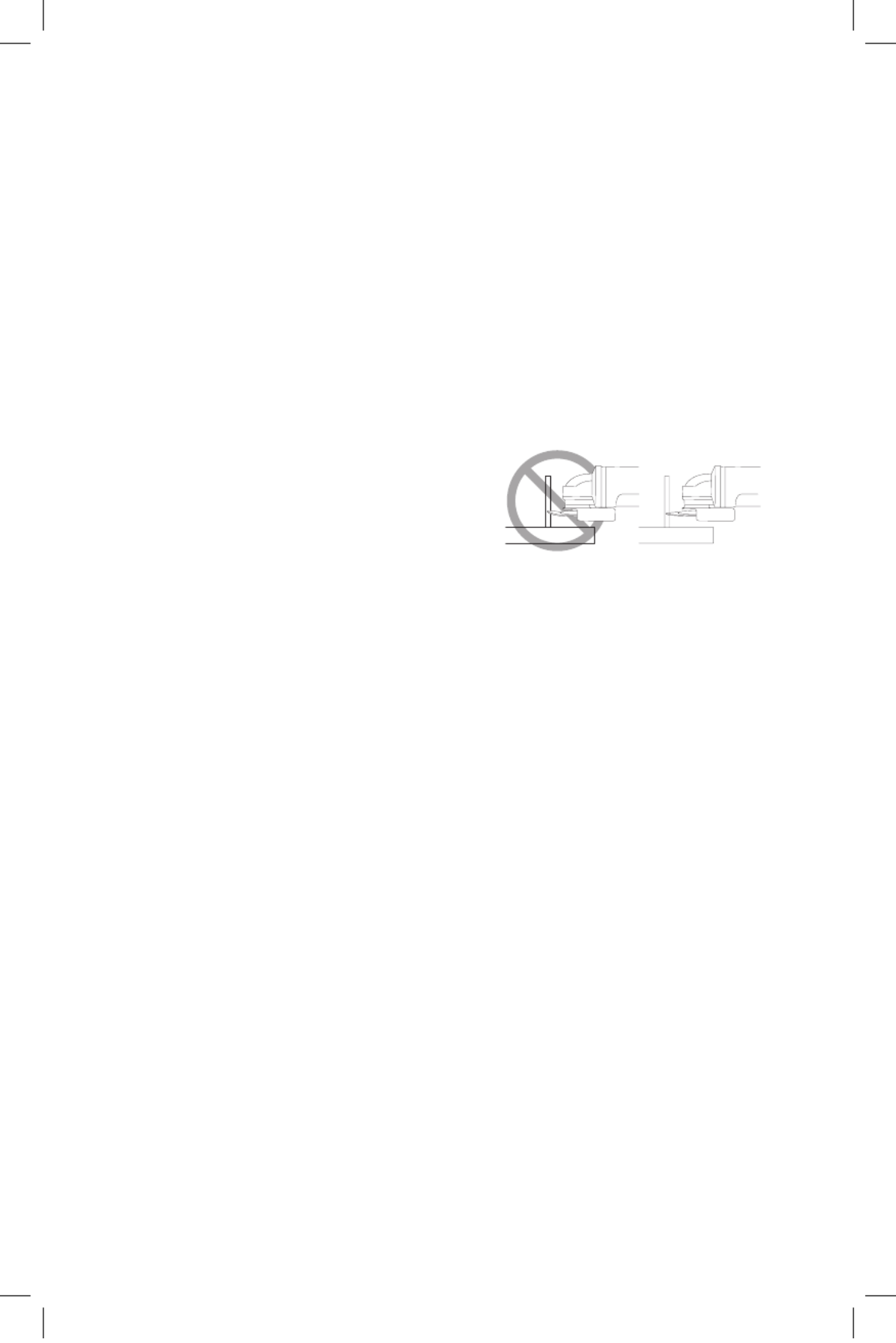

Fig. M
5. Retire la herramienta de la superficie de trabajo antes de
apagarla. Permita que la herramienta deje de girar antes
desoltarla.
MANTENIMIENTO
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la herramienta y
retire el paquete de baterías antes de realizar
ajustes o de retirar/instalar dispositivos
o accesorios. Un arranque accidental podría
causarlesiones.
Su herramienta D
e
WALT ha sido diseñada para
funcionar durante un largo período con un mínimo de
mantenimiento. Un funcionamiento continuo satisfactorio
depende del cuidado adecuado de la herramienta y de una
limpieza periódica.
Lubricación
La herramienta eléctrica no requiere lubricación adicional.
Limpieza
ADVERTENCIA: Sople la suciedad y el polvo de todos
los conductos de ventilación con aire seco, al menos
una vez por semana. Para reducir el riesgo de lesiones,
utilice siempre protección para los ojos aprobada al
realizar estatarea.
ADVERTENCIA: Nunca utilice solventes ni otros
químicos abrasivos para limpiar las piezas no
metálicas de la herramienta. Estos productos
químicos pueden debilitar los materiales plásticos
utilizados en estas piezas. Utilice un paño humedecido
sólo con agua y jabón neutro. Nunca permita que
penetre líquido dentro de la herramienta ni sumerja
ninguna de las piezas en unlíquido.
Español
17
Accesorios
ADVERTENCIA: Debido a que no se han probado
con este producto otros accesorios que no sean los
que ofrece
D WALTe
., el uso de dichos accesorios con
esta herramienta podría ser peligroso. Para reducir
el riesgo de lesiones, con este producto deben usarse
sólo los accesorios recomendados por
D WALTe
.
Si desea más información sobre los accesorios adecuados,
consulte a su distribuidor.
Reparaciones
El cargador y las unidades de batería no pueden
serreparados.
ADVERTENCIA: Para asegurar la SEGURIDAD y
la CONFIABILIDAD del producto, las reparaciones,
el mantenimiento y los ajustes deben (inclusive
inspección y cambio de carbones) ser realizados en
un centro de mantenimiento en la fábrica
D WALTe
o
en un centro de mantenimiento autorizado
D WALTe
.
Utilice siempre piezas de repuestoidénticas.
Protección del Medio Ambiente
Recogida selectiva. Los productos y las
baterías marcadas con este símbolo no deben
desecharse junto con los residuos domésticos
normales.
Los productos y las baterías contienen materiales que
pueden ser recuperados y reciclados, reduciendo la
demanda de materias primas. Recicle los productos
eléctricos y las baterías de acuerdo con las disposiciones
locales.
ESPECIFICACIONES
DCG413
Voltaje 20 V (Máx*)
Potencia 800 W
Velocidad Sin Carga 9000/min (rpm)
Rosca del Eje 5/8"-11 (15,9 mm)
Bloqueo del Eje Sí
Peso (solo herramienta) 3,75 lbs (1,7 kg)
* El máximo voltaje inicial de la batería (medido sin carga de
trabajo) es 20 voltios. El voltaje nominal es de 18V.
ESPAÑOL
18

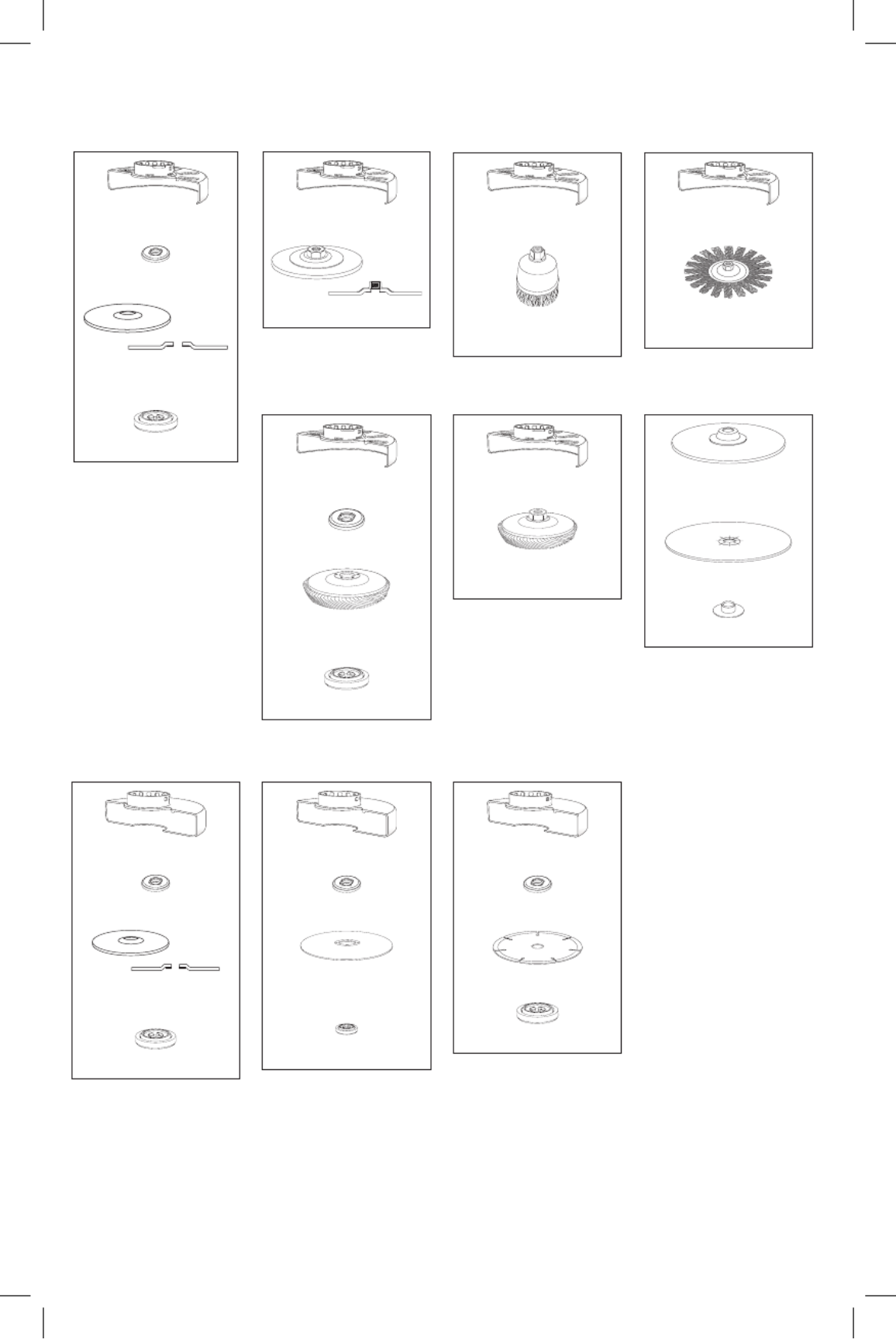

Discos de esmerilado de 4.5" (115 mm)–5"(125mm)
Protector tipo 27
Brida de retroceso
Disco de centro hundido
tipo 27
Brida de bloqueo
Protector tipo 27
Disco con cubo tipo 27
Discos para lijar de 4.5" (115 mm)–5"(125mm)
Protector tipo 27
Brida de retroceso
Disco de lijado de aletas sin
cubo
Brida de bloqueo
Protector tipo 27
Disco de lijado de aletas con
cubo
Disco de corte de 4.5" (115 mm)–5"(125mm)
Protector tipo 1/41**
Brida de retroceso
Disco con centro hundido tipo
27/42, solo para cortar
Brida de bloqueo
Protector tipo 1/41**
Brida de retroceso
Disco de corte abrasivo tipo
1/41
Brida de bloqueo
Protector tipo 1/41**
Brida de retroceso
Rueda de corte de diamante
Brida de bloqueo
Discos de alambre
Protector tipo 27
Cepillo de copa de alambre
76.2 - 127 mm (3-5 pulg.)*
Protector tipo 27
Disco de alambre de 100-150
mm (4-6 pulg.)
Discos de lija
Almohadilla de respaldo de
goma
Disco de lijado
Tuerca de abrazadera
TABLA DE ACCESORIOS
Los protectores tipo 1/41 están diseñados para usarse con discos de corte tipo 1/41 y discos tipo 27 marcados solamente
para cortar. Esmerilar con discos que no sean del tipo 27 y del tipo 29 requiere distintos protectores de accesorios. Utilice
siempre el protector apropiado más pequeño posible que no esté en contacto con elaccesorio.
* Un protector tipo 1/41 puede obtenerse por un costo adicional en su proveedor local o centro de NOTA:
servicioautorizado.
poRTUGUês
19
Definições: Símbolos e palavras de alerta de segurança
Este manual de instruções utiliza os seguintes símbolos de alerta de segurança e palavras para o alertar para situações de
risco e o risco de lesões pessoais ou danos materiais.
PERIGO: Indica uma situação perigosa iminente que se não for evitada poderá causar morte ou lesão grave .
ATENÇÃO: Indica uma situação perigosa iminente que se não for evitada poderá causar morte ou lesão grave.
CUIDADO: Indica uma situação perigosa iminente que se não for evitada poderá causar morte ou lesão grave.
(Usado sem palavra) indica uma mensagem relacionada com segurança.
AVISO: pode Indica uma prática que, se não for evitada, não relacionada com lesão pessoal resultar em dano de
propriedade.
ATENÇÃO: Leia todos os avisos de segurança e
instruções. Se não seguir todas as instruções listadas
abaixo, pode resultar em choque elétrico, incêndio e/
ou lesões graves.
ATENÇÃO: Para reduzir o risco de lesão, leia o
manual de instruções
1 Interruptor basculante
2 Alavanca de destrava
3 Botão de trava do veio
4 Mandril
5 Empunhadura lateral
6 Flange suporte
7 Flange trava
8 Proteção
9 Alavanca para soltar
proteção
10 Conjunto de bateria
11 Botão de destrava da
bateria
Fig. A
45
8
10
3
9
6
7
11
1
2
poRTUGUês
20
AVISOS GERAIS DE SEGURANÇA DA
FERRAMENTA ELÉTRICA
ATENÇÃO: Leia todos os avisos de segurança e
instruções. Se não seguir todas as instruções listadas
abaixo, pode resultar em choque elétrico, incêndio e/
ou lesões graves.
CONSERVE TODAS AS ADVERTÊNCIAS
E INSTRUÇÕES PARA FUTURAS
CONSULTAS
O termo “ferramenta elétrica” nos avisos refere-se à sua
ferramenta de alimentação elétrica (com fio) ou ferramenta
elétrica operada por bateria (sem fio).
1) Área de trabalho
a ) Mantenha a área de trabalho limpa e iluminada.
As áreas desorganizadas e escuras são um convite aos
acidentes.
b ) Não opere ferramentas em atmosferas
explosivas, como na presença de líquidos
inflamáveis, gases ou poeira. As ferramentas criam
faíscas que podem inflamar a poeira ou os vapores.
c ) Mantenha crianças e visitantes afastados ao
operar uma ferramenta. As distrações podem fazer
você perder o controle.
2) Segurança elétrica
a ) Os plugues da ferramenta devem ser
compatíveis com as tomadas. Nunca modifique
o plugue. Não use nenhum plugue adaptador
com as ferramentas aterradas. Os plugues sem
modificações aliados a utilização de tomadas
compatíveis reduzirão o risco de choque elétrico
b ) Evite o contato do corpo com superfícies ligadas
ao terra ou aterradas tais como as tubulações,
radiadores, escalas e refrigeradores. Há um
aumento no risco de choque elétrico se seu corpo for
ligado ao terra ou aterramento.
c ) Não exponha as ferramentas à chuva ou às
condições úmidas. O contato da água com a
ferramenta aumentará o risco de choque elétrico.
d ) Não force o cabo elétrico. Nunca use o
cabo elétrico para carregar, puxar ou para
desconectar a ferramenta da tomada. Mantenha
o cabo elétrico longe do calor, óleo, bordas
afiadas ou das partes em movimentos. Os cabos
danificados ou emaranhados aumentam o risco de
choque elétrico.
e ) Ao operar uma ferramenta ao ar livre, use um
cabo de extensão apropriado para o uso ao ar
livre. O uso de um cabo apropriado ao ar livre reduz o
risco de choque elétrico.
f ) Se não for possível evitar trabalhar com uma
ferramenta elétrica num local úmido, utilize uma
alimentação protegida por um dispositivo de
corrente residual (DCR). A utilização de um DCR
reduz o risco de choque elétrico.
3) Segurança pessoal
a ) Fique atento, olhe o que você está fazendo e
use o bom senso ao operar uma ferramenta.
Não use a ferramenta quando você estiver
cansado ou sob a influência de drogas, álcool
ou de medicamentos. Um momento de desatenção
enquanto opera uma ferramenta pode resultar em
grave ferimento pessoal.
b ) Use equipamento de segurança. Sempre use
óculos de segurança. O equipamento de segurança
tais como a máscara contra a poeira, sapatos de
segurança antiderrapantes, capacete de segurança, e
protetor auricular usados em condições apropriadas
reduzirão os ferimentos pessoais.
c ) Evite acidente inicial. Assegure que o interruptor
está na posição desligada antes de conectar o
plugue na tomada. Carregar a ferramentas com
seu dedo no interruptor ou conectar a ferramenta que
apresenta o interruptor na posição “ ligado” são um
convite à acidentes.
d ) Remova qualquer chave de ajuste antes de ligar
a ferramenta. Uma chave de boca ou de ajuste
unida a uma parte rotativa da ferramenta pode
resultar em ferimento pessoal.
e ) Não force além do limite. Mantenha o apoio e o
equilíbrio adequado todas as vezes que utilizar
a ferramenta. Isto permite melhor controle da
ferramenta em situações inesperadas.
f ) Vista-se apropriadamente. Não use roupas
demasiadamente largas ou jóias. Mantenha seus
cabelos, roupas e luvas longe das peças móveis.
A roupa folgada, jóias ou cabelos longos podem ser
presos pelas partes em movimento.
g ) Se os dispositivos são fornecidos com conexão
para extração e coleta de pó, assegure que estes
estão conetados e usados corretamente. O uso
destes dispositivos pode reduzir riscos relacionados
a poeira.
4) Uso e cuidados da ferramenta
a ) Não force a ferramenta. Use a ferramenta
correta para sua aplicação. A ferramenta correta
fará o trabalho melhor e mais seguro se utilizada
dentro daquilo para a qual foi projetada.
b ) Não use a ferramenta se o interruptor não ligar
e desligar. Qualquer ferramenta que não pode ser
controlada com o interruptor é perigoso e deve ser
reparada.
c ) Desconecte o plugue da tomada antes de fazer
qualquer tipo de ajuste, mudança de acessórios
ou armazenamento de ferramentas. Tais medidas
de segurança preventivas reduzem o risco de se ligar a
ferramenta acidentalmente.
d ) Guarde as ferramentas fora do alcance das
crianças e não permitam que pessoas não
familiarizadas com a ferramenta ou com estas
instruções operem a ferramenta. As ferramentas
são perigosos nas mãos de usuários não treinados.
e ) Manutenção das ferramentas. Cheque o
desalinhamento ou coesão das partes móveis,
rachaduras e qualquer outra condição que possa
afetar a operação da ferramenta. Se danificada,
a ferramenta deve ser reparada antes do
poRTUGUês
21
uso. Muitos acidentes são causados pela falta de
manutenção das ferramentas.
f ) Mantenha ferramentas de corte afiadas e
limpas. A manutenção apropriada das ferramentas
de corte com lâminas afiadas, tornam estas menos
prováveis ao emperramento e são mais fáceis de
controlar.
g ) Use a ferramenta, e seus acessórios de acordo
com as instruções e na maneira designada para
o tipo particular da ferramenta, levando em
consideração as condições e o trabalho a ser
desempenhado. O uso da ferramenta em operações
diferentes das designadas podem resultar em
situações de risco.
5) Como usar e cuidar da bateria
a ) Recarregue a bateria usando somente o
carregador especificado pelo fabricante. Um
carregador adequado para um tipo de módulo de
bateria pode criar um risco de incêndio ao ser usado
com um tipo de módulo de bateria diferente.
b ) Use a ferramenta elétrica somente com o módulo
de bateria especificado para a ferramenta. O uso
de qualquer outro módulo de bateria pode criar um
risco de lesões corporais e incêndios.
c ) Sempre que o módulo de bateria não estiver
em uso, mantenha-o longe de outros objetos
metálicos tais como grampos de papel, moedas,
chaves, pregos, parafusos e objetos metálicos
semelhantes que possam criar uma conexão
entre os dois terminais. Um curto-circuito nos
terminais da bateria pode provocar queimaduras ou
um incêndio.
d ) Se a ferramenta for utilizada em condições
abusivas, é possível que líquido seja expelido
da bateria; evite tocar. Em caso de contato
acidental, lave a parte exposta com água. Caso
o líquido entre em contato com os olhos, procure
assistência médica. O líquido expelido pela bateria
pode provocar irritação ou queimaduras.
6) Reparos
a ) Tenha sua ferramenta reparada por um agente
de reparos qualificado e que somente use peças
originais. Isto irá assegurar que a segurança da
ferramenta seja mantida.
INSTRUÇÕES DE SEGURANÇA PARA TODAS
AS OPERAÇÕES
Avisos de Segurança Comuns para
Retificar, Lixar, Escovar com Escova de
Arame ou Operações de Corte Abrasivo
a ) Essa ferramenta elétrica é prevista para
funcionar como retificadeira, lixadeira, escova
de arame ou ferramenta de corte. Leia todas
as instruções e aviso de segurança, figuras e
especificações fornecidas com esta ferramenta
elétrica. O desrespeito às instruções listadas abaixo
poderão resultar em choques elétricos, incêndios e/ou
lesões graves.
b ) Não se recomenda que sejam realizadas
operações como polimento com essa ferramenta
elétrica. Operações para que a ferramenta elétrica
não foi projetada podem criar um perigo e causar
lesão pessoal.
c ) Não use acessórios que não sejam
especificamente projetados e recomendados por
o fabricante da ferramenta. O fato de poder fixar
o acessório à sua ferramenta elétrica não garante
operação segura.
d ) A velocidade nominal do acessório deve ser pelo
menos igual a velocidade máxima assinalada na
ferramenta elétrica. Acessórios que operem mais
rapidamente que sua velocidade nominal podem se
quebrar e suas peças voarem.
e ) O diâmetro exterior e a espessura de seu
acessório deve estar dentro da classificação de
capacidade de sua ferramenta elétrica. Acessórios
com dimensão incorreta não podem ser corretamente
protegidos ou controlados.
f ) O suporte roscado dos acessórios deve
corresponder a rosca do mandril do desbastador.
Para acessórios montados em flanges, o furo do
porta-mandril do acessório deve encaixar em o
diâmetro de localização da flange. Acessórios que
não correspondem ao suporte da ferramenta elétrica
vão ficar desequilibrados, vibrar excessivamente e
podem causar perda de controle.
g ) Não use acessório com dano. Antes de cada uso,
inspecionar o acessório, como discos abrasivos
para ver se tem lasca ou racha, rachas em a
placa suporte, gasto excessivo, escova de arame
para ver se tem cerdas soltas ou quebradas. Se
deixar cair a ferramenta elétrica ou acessório,
inspecione para ver se tem dano, ou instale um
acessório sem dano. Depois de inspecionar e
instalar um acessório, se deve posicionar, você e
outras pessoas que estejam próximo, afastados
do espaço de acessório giratório e opere a
ferramenta elétrica a sua velocidade máxima
sem carga durante um minuto. Normalmente
acessórios com dano se quebram durante o tempo
do teste.
h ) Use equipamento de proteção pessoal.
Dependendo de sua aplicação, use máscara,
óculos de proteção ou de segurança. Se for
apropriado, use máscara contra poeiras,
protetores auriculares, luvas e avental de oficina
capaz de proteger de fragmentos pequenos
abrasivos ou da peça. A proteção ocular deve ser
capaz de parar fragmentos no ar, gerados por
várias operações. A máscara contra poeiras ou
respirador deve ser capaz de filtrar partículas
geradas pela sua operação. Exposição prolongada
a ruído de alta intensidade pode causar perda de
audição.
poRTUGUês
22
i ) Mantenha estranhos afastados a uma distância
segura da área de trabalho. Qualquer pessoa
que entre na área de trabalho deve usar
equipamento de proteção pessoal. Fragmentos
da peça de trabalho ou um acessório quebrado pode
voar e causar lesão para além da área de operação.
j ) Segure a ferramenta elétrica somente pelas
superfícies aderentes isoladas ao executar
operações em que a ferramenta de corte possa
encostar em fios escondidos. Encostar em um
fio “energizado” pode “energizar” peças metálicas
expostas da ferramenta elétrica e provocar choques
no operador.
k ) Nunca deite a ferramenta elétrica até que o
acessório tenha parado completamente. O
acessório giratório pode agarrar a superfície e puxar a
ferramenta elétrica fora de seu controle.
l ) Não operar a ferramenta elétrica quando estiver
carregando ao seu lado. Um contato acidental
com o acessório giratório pode prender suas roupas,
puxando o acessório para seu corpo.
m ) Limpe regularmente as aberturas de ventilação
de ar da ferramenta elétrica. A ventoinha do
motor puxa a poeira para o interior da caixa; uma
acumulação excessiva de metais em pó pode causar
perigos elétricos.
n ) Não operar a ferramenta elétrica próximo de
materiais inflamáveis. Faíscas podem incendiar
esses materiais.
o ) Não use acessórios que necessitem de agentes
de refrigeração líquidos. Uso de água ou outros
agentes de refrigeração líquidos pode resultar em
eletrocussão ou choque.
p ) Não use discos do tipo 11 (copos de desbaste)
nesta ferramenta. O uso de acessórios inadequados
pode causar ferimentos.
q ) Use sempre a empunhadura lateral. Apertar a
empunhadura muito bem. Essa empunhadura
lateral deve ser sempre usada para manter o controle
da ferramenta durante todo o tempo.
r ) Quando arrancar a ferramenta com um disco
novo ou de reposição, ou é instalada uma escova
de arames nova ou de reposição, coloque sua
ferramenta numa área bem protegida e deixe
operar durante um minuto. Se o disco tem uma
racha ou defeito não detetado, deve estourar
em menos de um minuto. Se a escova de arame
tem cerdas soltas, esses serão detetados. Nunca
arrancar a ferramenta com uma pessoa em linha
com o disco. Isso inclui o operador.
s ) Não se recomenda o uso de acessórios não
especificados nesse manual, podendo ser
perigoso. O uso de amplificadores de potência que
operam a ferramenta a velocidades superiores a sua
velocidade nominal é considerado uso errado.
t ) Use braçadeiras ou outro modo prático para
fixar e apoiar a peça de trabalho em uma
plataforma estável. Segurar a peça com as próprias
mãos ou com o corpo pode deixar o equipamento
instável ou sem controle.
u ) Evite saltar o disco ou manejar o disco com
dureza. Se isso ocorrer, pare a ferramenta e
inspecionar se o disco tem rachas ou defeito.
v ) Manejar e guardar sempre os discos de modo
cuidadoso.
w ) Não opere essa ferramenta por longos períodos
de tempo. As vibrações causadas pela ação
da operação dessa ferramenta podem causar
lesão permanente a dedos, mãos e braços. Use
luvas para ter uma almofada extra, faça pausas de
descanso freqüentes e limite o seu uso diário.
x ) As aberturas de ventilação geralmente cobrem
as peças móveis, e isto deve ser evitado. Roupas
soltas, jóias e cabelos longos podem ficar presos nas
peças móveis.
Ricochete e Avisos Relacionados
O ricochete é uma reação repentina a um disco giratório,
placa de suporte, escova ou qualquer outro acessório
pressionado ou preso. Ficar esmagado ou preso causa
paragem do acessório giratório que por sua vez resulta em
a ferramenta elétrica descontrolada ser forçada na direção
oposta da rotação do acessório no ponto de agarramento.
Por exemplo, se um disco abrasivo ficar esmagado ou preso
por a peça de trabalho, o canto do disco que está entrando
no ponto de pressão pode penetrar a superfície do material
causando o disco se desmonte ou seja ejetado. O disco pode
saltar na direção, ou afastado do operado, dependendo da
direção do movimento do disco no ponto de agarramento.
Discos abrasivos também se podem quebrar sob essas
condições.
O ricochete é o resultado de mau uso da ferramenta e/ou
procedimentos de operação incorretos, ou condições que
podem ser evitadas tomando as precauções apropriadas
como indicado abaixo:
a ) Manter uma aderência firme em a ferramente
elétrica e posicionar seu corpo e braço para
permitir resistir a forças de ricochete. Use sempre
a empunhadura auxiliar, se fornecida, para
ter controle máximo da reação de ricochete
ou torção durante o arranque. O operador pode
controlar a reação de torção ou forças de ricochete, se
forem tomadas as precauções apropriadas.
b ) Nunca colocar sua mão próximo do acessório
giratório. O acessório pode fazer ricochete em sua
mão.
c ) Não posicionar seu corpo na área onde a
ferramenta elétrica se vai mover, caso ocorra
ricochete. O ricochete vai ejetar a ferramenta na
direção oposta ao movimento do disco no ponto de
pressão.
d ) Use cuidado especial quando trabalhar em
esquinas, cantos afiados, etc. Evite saltar ou
deixar o acessório ficar preso. Esquinas, cantos
afiados ou saltos têm a tendência para deixar o
poRTUGUês
23
acessório preso, o que pode causar perda de controle
e ricochete.
e ) Não fixe um disco de serra elétrica para escultura
de madeira ou um disco serrado de corte. Esses
discos criam ricochetes freqüentes e perda de controle.
Avisos de Segurança Específicos para
Retificar e Operações de Corte Abrasivo
a ) Use somente tipos de discos recomendados para
sua ferramenta elétrica e a proteção específica
projetada para o disco selecionado. Discos que
não foram projetados para a ferramenta elétrica não
podem ser protegidos adequadamente e não são
seguros.
b ) A superfície da retificação de discos com centro
rebaixado deve ser montada por baixo do
plano do bordo da proteção. Um disco montado
incorretamente que ejeta através do bordo da
proteção não pode ser protegido adequadamente.
c ) A proteção deve ficar fixa com segurança na
ferramente elétrica e posicionada para obter
segurança máxima, para que o mínimo do disco
seja exposto em direção ao operador. A proteção
ajuda a proteger o operador de fragmentos de discos
quebrados, contato acidental com o disco e faíscas
que podem incendiar as roupas.
d ) Os discos devem ser usados somente para as
aplicações recomendadas. Por exemplo: não
desbastar com o lado do disco de secionamento.
Discos abrasivos de corte são para retificação
periférico; forças laterais aplicadas a esses discos
podem causar que se quebre.
e ) Use sempre flanges de disco sem dano, do
tamanho e forma correto para o disco que
você selecionou. Flanges de disco apropriadas
suportam o disco reduzindo assim a
possibilidade de quebra do disco. As flanges para
discos de corte podem ser diferentes da flange de
discos de retificar.
f ) Não use discos gastos de ferramentas elétricas
maiores. Discos para ferramentas elétricas maiores
não são apropriados para as velocidades mais altas
de uma ferramenta mais pequena e podem explodir.
Avisos Adicionais de Segurança Específicos
para Retificar e Operações de Corte
Abrasivo
a ) Não “esmague” o disco de corte nem aplique
pressão excessiva. Não tente fazer corte com
profundidade excessiva. Esforçar demasiado o
disco aumenta a carga e susceptibilidade de girar
ou o disco ficar agarrado no corte, e também a
possibilidade de ricochete ou quebra de disco.
b ) Não posicione seu corpo em linha ou por trás
do disco giratório. Quando o disco no ponto de
operação se está afastando de seu corpo, o ricochete
possível pode ejetar o disco giratório e a ferramenta
elétrica diretamente contra si.
c ) Quando o disco fica agarrado, ou quando
interrompe um corte por qualquer razão,
desligar a energia da ferramenta elétrica e
manter a ferramenta elétrica imóvel até o disco
estar completamente parado. Nunca tente
remover o disco do corte enquanto o disco se
está movendo, pode acontecer um ricochete.
Investigue e tome as ações corretivas para eliminar a
causa do disco ficar agarrado.
d ) Não recomece a operação de corte na peça de
trabalho. Deixe o disco atingir a velocidade
máxima e volte a penetrar o corte com cuidado.
O disco pode ficar agarrado, se soltar ou fazer
ricochete se a ferramenta elétrica for arrancada de
novo na peça de trabalho.
e ) Painéis de suporte ou outras peças de trabalho
de grande dimensão para minimizar o risco de
prender o disco ou ricochete. Grandes peças
de trabalho têm tendência de rebaixar sob seu
próprio peso. Deve colocar suportes por baixo da
peça de trabalho próximo da linha de corte e do canto
da peça, dos dois lados do disco.
f ) Use cuidado extra quando fizer “corte de bolsa”
em paredes existentes ou outras zonas cegas. O
disco saliente pode cortar tubos de gás ou água, fios
elétricos ou objetos que podem causar ricochete.
Avisos de Segurança Específicos para
Operações de Lixar
a ) Não use papel de lixar para disco sobre-
dimensionado. Siga as recomendações do
fabricante para selecionar o papel de lixa. Papel
de lixa grande que sai por fora da placa de lixar é um
perigo de laceração e pode causar ficar preso, rasgo do
disco ou ricochete.
Avisos de Segurança Específicos para
Operações com Escova de Arame
a ) Tenha atenção que as cerdas de arame são
ejetadas pela escova mesmo durante operações
normais. Não esforce demasiado os fios
aplicando carga excessiva na escova. As cerdas
de arame penetram facilmente roupas leves e/ou sua
pele.
b ) Se o uso de proteção é recomendado para
escovas de arame, não deve permitir qualquer
interferência do disco de arame ou escova
com proteção. Disco de arame ou escova pode
expandir seu diâmetro devido a forças operacionais e
centrífugas.
c ) O operador ou outros TEM QUE usar óculos de
proteção ou segurança com cobertura lateral e
uma máscara completa para a face, de acordo
com ANSI Z87.1, se estiverem a uma distância de
50’ (15,2m) do local onde o produto está sendo
usado.
poRTUGUês
24
Informações adicionais de segurança
ATENÇÃO: SEMPREuse óculos de segurança. Óculos
regulares NÃO são óculos de segurança. Também
use máscara de rosto ou de poeira se a operação de
corte contém poeira. USE SEMPRE EQUIPAMENTO DE
SEGURANÇA CERTIFICADO.
• Proteção das vistas ANSI Z87.1 (CAN/CSA Z94.3)
• Proteção auditiva ANSI S12.6 (S3.19)
• Proteção respiratória NIOSH/OSHA/MSHA
ATENÇÃO: Poeira acumulada por lixamento,
serragem, moagem, perfuração e outras atividades
de construção contém produtos químicos conhecidos
no Estado da Califórnia por causar câncer, defeitos de
nascimento ou outros danos de reprodução. Alguns
exemplos desses produtos químicos são:
• chumbo de tintas à base de chumbo
• sílica cristalina de tijolos e cimento e outros
produtos de alvenaria e arsênico e cromo de
madeira tratada quimicamente
O risco dessas exposições varia, dependendo de quantas vezes
você faz este tipo de trabalho. Para reduzir sua exposição
a esses produtos químicos: trabalhe em uma área bem
ventilada e use equipamento de segurança aprovado, como
máscaras de poeira que são especialmente concebidos para
filtrar partículas microscópicas.
• Evite o contato prolongado com a poeira de
lixamento, serragem, moagem, perfuração e outras
atividades de construção. Use roupas de proteção
e lave as áreas expostas com sabão e água. Permitir
que a poeira entre em sua boca, vistas ou acumule
na superfície da pele pode provocar a absorção de
substâncias químicas nocivas.
ATENÇÃO: O uso desta ferramenta pode gerar
e/ou dispersar a poeira que pode causar lesão
respiratória grave e permanente ou de outras tipos.
Sempre use proteção respiratória aprovada pela
NIOSH/OSHApara a exposição a poeira. Direcione as
partículas para longe do rosto e do corpo.
ATENÇÃO: Sempre use proteção auditiva pessoal
que está de acordo com ANSI S12.6 (S3.19)
durante o uso. Sob alguns condições e duração do
uso, o ruído deste produto pode contribuir para a
perda de audição.
CUIDADO! Quando não estiver em uso, coloque
a ferramenta de lado em uma superfície estável
onde não possa provocar riscos de tropeço ou
queda. Alguns ferramentas com baterias grandes
ficarão de pé na bateria, mas pode ser facilmente
derrubada.
• Saídas de ar geralmente cobrem peças móveis e
devem ser evitadas. Roupas largas, joias ou cabelos
longos podem ficar presos nas partes em movimento.
• Não trabalhe com esta ferramenta durante períodos
muito longos. A vibração criada pelo martelamento
pode ser prejudicial para suas mãos e seus braços. Sempre
use luvas para ajudar a amortizar as vibrações e descanse
com frequência para limitar sua exposição.
A etiqueta de sua ferramenta pode incluir os seguintes
símbolos. Os símbolos e suas definições são as seguintes.
V
.........................
volts
Hz hertz
.......................
min minutos .....................
ou CD correte direta
.....
...................... Classe I construção
(aterrada)
…/min
..............
revoluções por
minuto
BPM
....................
toques por minuto
IPM
.....................
toques por minuto
RPM
....................
revoluções por
minuto
sfpm
...................
pé de superfície
por minuto
SPM
...................
toques por minuto
A
.........................
amperes
W
........................
watts
ou CA corrente alternada
..........
ou CA/CD corrente direta ou
...
alternada
...................... Construção Classe
II (isolamento
duplo)
no
.......................
Velocidade sem
carga
n
.........................
velocidade nominal
...................... t erminal de
aterramento
...................... símbolo de alerta
de segurança
..................... radiação visível
..................... proteção contra o
desgaste respirador
..................... usar óculos de
proteção
..................... usar proteção
auditiva
BATERIAS E CARREGADORES
A bateria não está totalmente carregada fora da
embalagem. Antes de usar a bateria e carregador, leia
as instruções de segurança abaixo e siga cobrando
procedimentos descritos. Ao comprar baterias de
substituição, não se esqueça de incluir o número de
catálogo e voltagem.
Sua ferramente usa um carregador
D WALTe
. Certifique-se
de ler todas as instruções de segurança antes de usar o seu
carregador.
LEIA TODAS AS INSTRUÇÕES
Instruções importantes de segurança para
todos os baterias
ATENÇÃO: Leia todos os avisos de segurança e
instruções para a ferramenta de alimentação
e carregador. Se não seguir todas as instruções
listadas abaixo, pode resultar em choque
elétrico, incêndio e/ou lesões graves.
• Não carregue ou use a bateria em atmosferas
explosivas, como na presença de líquidos
inflamáveis, gases ou poeira. Inserir ou remover a
bateria do carregador, pode inflamar a poeira ou fumaça.
• NUNCA NÃO force a bateria no carregador.
modifique a bateria de nenhuma forma para
caber em um carregador não-compatível, dado
que a bateria pode romper e causar ferimentos
graves. Consulte a tabela no final deste manual sobre
compatibilidade dos carregadores e baterias.
• Carregue as baterias apenas com carregadores
D WALTe
designados.
• NÃO borrife ou mergulhe em água ou outros líquidos.
PORTUGUÊS
25
• Não guarde ou utilize o dispositivo e a bateria em
locais onde a temperatura possa atingir ou exceder
40° C (104° F) (como galpões ou edifícios de metal
externos no verão). Para estender a vida útil das
baterias, armazene-as em um local fresco e seco.
NOTA: Não guarde a bateria em uma ferramenta
com o gatilho bloqueado. Nunca coloque o gatilho
na posição ON.
• Não queime a bateria, mesmo que seja severamente
danificada ou completamente desgastada. A bateria
pode explodir em caso de incêndio. Fumos e materiais
tóxicos são criados quando as baterias de íon-lítio são
queimadas.
• Se o conteúdo da bateria entrar em contato com a
pele, lave imediatamente a área com água e sabão
neutro. Se o líquido da bateria entrar na vista, jogue água
sobre o olho aberto por 15 minutos ou até que a irritação
cesse. Se for necessário atendimento médico, o eletrólito
da bateria é composto de uma mistura de carbonatos
orgânicos líquidos e sais de lítio.
• Conteúdos de células de bateria abertas podem
causar irritação respiratória. Forneça ar fresco. Se os
sintomas persistirem, procure atendimento médico.
ATENÇÃO: Risco de queimadura. O líquido da bateria
pode ser inflamável se exposto à faísca ou chama.
ATENÇÃO: Riscos de incêndio. Nunca tente abrir a
bateria por qualquer motivo. Se acaixa da bateria
estiver rachada ou danificada, não insira no
carregador. Não esmague, deixe cair ou danifique
abateria. Não use uma bateria ou um carregador
que recebeu um maior golpe, caído, foi pisado ou
danificado de alguma forma (por exemplo, perfurado
com uma unha, batido com um martelo ou pisado).
As baterias danificadas devem ser devolvidas
aocentro de serviço para reciclagem.
Transportes
ATENÇÃO: Riscos de incêndio. Não armazene
ou carreguea bateria de modo que objetos
metálicos possam entrar em contato com
terminais de bateria expostos. Por exemplo, não
coloque a bateria em aventais, bolsos, caixas de
ferramentas, caixas de kit do produto, gavetas, com
pinos soltos, parafusos, chaves, etc.Transportar
baterias pode possivelmente causar incêndios
se os terminais da bateria, inadvertidamente,
entram em contato com materiais condutores,
como chaves, moedas, ferramentas de mão
e similares. O Departamento Americano de
Regulamentos de Transporte de Material Perigoso
(HMR) proíbem atualmente o transporte de
baterias no comércio ou em aviões (por exemplo,
acondicionados em malas e bagagem de mão)
a menos que sejam adequadamente protegidas
contra curtos-circuitos. Portanto, ao transportar em
embalagens individuais de bateria, certifique-se de
que os terminais da bateria estão bem protegidos
e isolados de materiais que poderiam contatá-los e
causar um curto-circuito.
Transporte de Baterias FLEXVOLT™ da
D WALTe
A bateria FLEXVOLT™ da
D WALTe
tem duas modalidades:
Uso e transporte.
Modalidade de uso: Quando a bateria FLEXVOLT™ está
independente ou está em um produto
D WALTe
de no
Máx* 20 V funcionará como uma bateria de no Máx* 20
V. Quando a bateria FLEXVOLT™ está em um produto de
no Máx* 60 V ou 120 V (duas baterias de no Máx* 60 V,
funcionará como uma bateria de no Máx* 60V .
Modalidade de transporte: Quando a bateria FLEXVOLT™
tem a tampa colocada, a mesma está na modalidade de
transporte. A sequência das
células está desconectada
eletricamente dentro da
unidade da bateria,
resultando em três baterias
com uma capacidade nominal em watts/hora (Wh) inferior,
quando comparada com uma bateria com uma capacidade
nominal em watts/hora superior. Esta maior quantidade de
três baterias, com uma capacidade nominal de watts/hora
menor, pode fazer que a unidade da bateria fique isenta de
certas regulamentações de transporte requeridas para
baterias com maior capacidade nominal em watts/hora.
A etiqueta na bateria indica duas capacidades nominais em
watts/hora (ver o exemplo). Dependendo de como a bateria
for transportada, deverá ser usada uma capacidade nominal
watts/hora apropriada para determinar os requerimentos
de transporte aplicáveis. Caso use a tampa de transporte,
a unidade da bateria será considerada como três baterias
com a capacidade nominal em watts/hora indicada para
«Transporte». Caso seja transportada sem a tampa ou numa
ferramenta, a unidade da bateria será considerada como
uma bateria com capacidade nominal em watts/hora
indicada ao lado do «Uso».
USE: 120 Wh Shipping: 3 x 40 Wh
Exemplo de etiqueta de uso e transporte
Por exemplo, a capacidade nominal de Wh de Transporte
pode indicar 3 x 40 Wh, o que significa a 3 baterias de 40
watts/hora, cada uma. A capacidade nominal de Wh de Uso
pode indicar 120 Wh (isto é, 1 uma bateria).
Baterias com Nível de Carga (Fig. B)
Algumas baterias
D WALTe
incluem um nível de carga que
consiste em três luzes LED verde que indicam o nível de
carga restante da bateria.
O indicador de nível de carga é uma indicação dos níveis
de carga restante da bateria de acordo com os seguintes
indicadores:
75–100% carregado
51-74% carregado
< 50% carregado
O pacote deve ser recarregado

Produkt Specifikationer

Mærke: DeWalt
Kategori: Rysteplaster
Model: DCG413

Har du brug for hjælp?

Hvis du har brug for hjælp til DeWalt DCG413 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Rysteplaster DeWalt Manualer

DeWalt

DeWalt DCW220 Manual

8 August 2025
DeWalt

DeWalt DCG416VS Manual

20 Juli 2025
DeWalt

DeWalt DWE750 Manual

14 Juli 2025
DeWalt

DeWalt DW421K Manual

15 Maj 2024
DeWalt

DeWalt DWMT70781L Manual

6 Marts 2024
DeWalt

DeWalt D26422 Manual

2 Februar 2024
DeWalt

DeWalt DWE6423 Manual

2 Januar 2024
DeWalt

DeWalt DWMT70780 Manual

27 August 2023
DeWalt

DeWalt DCG413 Manual

8 December 2022
DeWalt

DeWalt DW411K Manual

30 November 2022

Rysteplaster Manualer

Nyeste Rysteplaster Manualer

Makita

Makita DBO380 Manual

11 August 2025
Makita

Makita DBO381 Manual

11 August 2025
Milwaukee

Milwaukee SPS 140 Manual

8 August 2025
Powerplus

Powerplus POWDP50400 Manual

7 August 2025
Fein

Fein RS17-70E Manual

6 August 2025
Bosch

Bosch GSS 160-1 A Multi Professional Manual

6 August 2025
Bosch

Bosch GEX 185-LI Professional Manual

6 August 2025
Holzmann

Holzmann OBS100A Manual

6 August 2025
Hikoki

Hikoki LDU4 Manual

5 August 2025
Hikoki

Hikoki GP5V Manual

4 August 2025
