Side 1/6

MONTAGEANLEITUNG

16410 / 16457

Sehr geehrte Kundin, sehr geehrter Kunde,

wir freuen uns, dass Sie sich für das EASYmaxx Teleskop-Insektenschutzgitter 'Schwingtür' entschieden haben. Lesen Sie vor dem ersten Gebrauch

des Produktes die Montageanleitung sorgfältig durch und bewahren Sie diese gut auf. Sollten Sie Fragen haben, kontaktieren Sie den Kunden service über

unsere Website: www.ds-group.de/kundenservice

WICHTIGE HINWEISE

■ Das Produkt eignet sich als Insektenschutztür an Türrahmen (Maße siehe

Kapitel „ Produktdaten“).

■ Das Produkt ist für den privaten Gebrauch, nicht für eine gewerbliche

Nutzung bestimmt.

■ Das Produkt nur für den angegebenen Zweck und nur wie inder Montage-

anleitung beschrieben benutzen. Jede weitere Verwendung gilt als bestim-

mungswidrig.

■ Verpackungsmaterial von Kindern und Tieren fernhalten. Esbesteht

Erstickungs gefahr!

■ Das Produkt ist kein Spielzeug! Kinder müssen beaufsichtigt werden,

um sicherzustellen, dass sie nicht mit dem Produkt spielen.

■ Das Produkt schützen vor Feuer sowie scharfen und spitzen Gegenständen.

■ Zum Reinigen keine ätzenden oder scheuernden Reinigungsmittel verwenden.

Bei Bedarf mit einem feuchten Tuch und ggf. mildem Reinigungsmittel

abwischen.

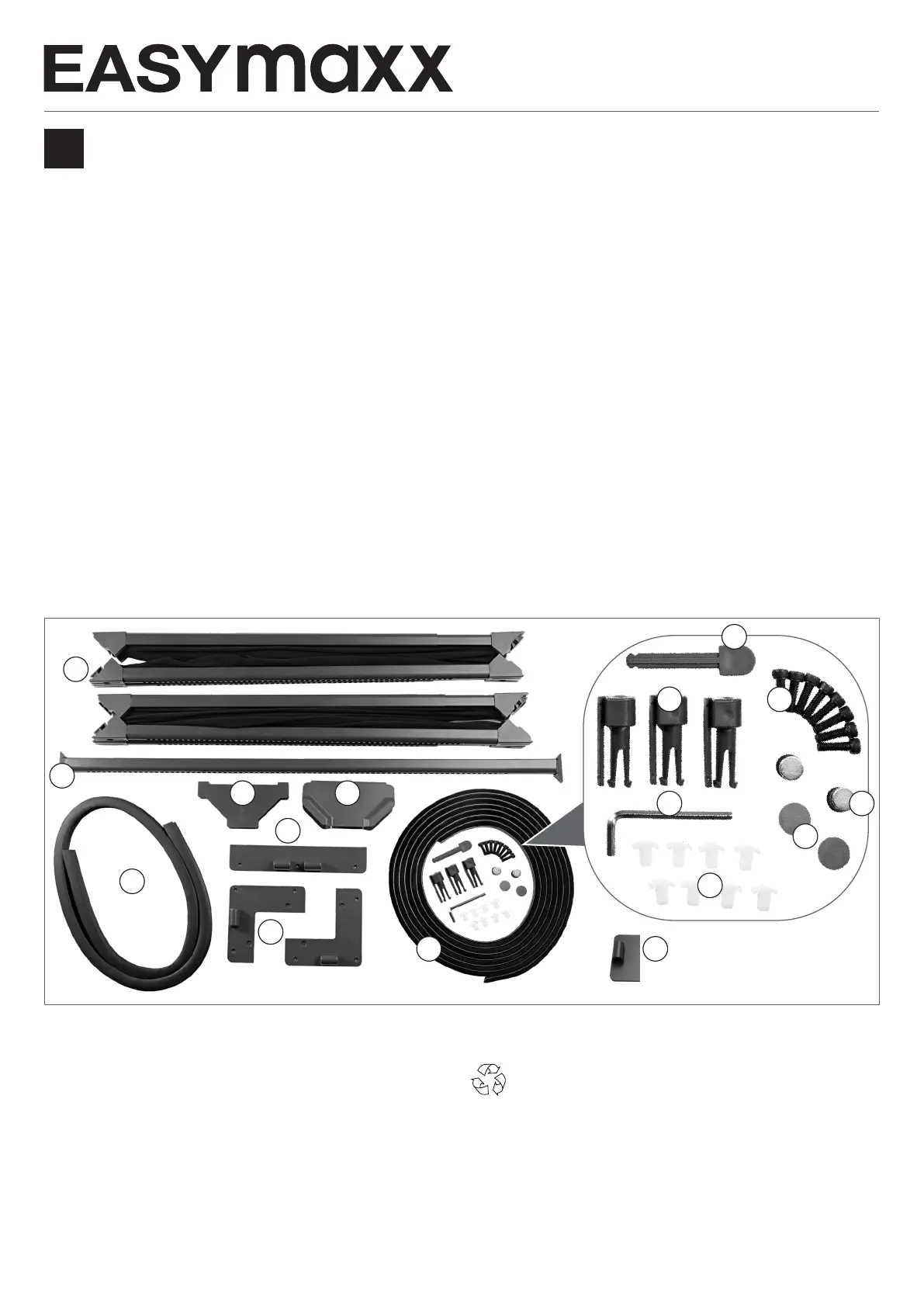

LIEFERUMFANG

A Moskitonetz (Rahmen inkl. Netz), 2 x

B Teleskopstange, 1 x

C Gummidichtung (ca. 142 cm), 1 x

D Verbinder (ﬂach), 1 x

E Verbinder (mit Magnet und Griffmulden), 1 x

F Türaufnahme, selbstklebend (Mitte); 1 x

G Türaufnahme, selbstklebend (Ecken); 1 x oben, 1 x unten

H Bürstendichtung (selbstklebend, ca. 800 cm), 1 x

I Achsmodul-Sicherung, 3 x (davon 2 x als Ersatz)

J Achsmodul, 3 x

K Schraube, 8 x

L Inbusschlüssel, 1 x

M Magnet, selbstklebend (rund), 2 x

N Metallplättchen, selbstklebend (rund), 2 x

O Rahmen-Sicherung, 8 x

P Türaufnahme, selbstklebend (unten); 1 x

Q Metallplättchen, selbstklebend (länglich), 1 x (nicht abgebildet)

• Montage anleitung, 1 x

Den Lieferumfang auf Vollständigkeit und die Bestandteile auf Transport-

schäden überprüfen. Bei Schäden nicht verwenden, sondern den Kundenservice

kontaktieren.

2 x

1 x

3 x

8 x8 x

2 x2 x

8 x8 x

1 x1 x

1 x

PRODUKTDATEN

Artikelnummer: 16410 (anthrazit)

16457 (weiß)

Modellnummer: JHK-16018B

Maße (B x H):

– Hochformat:

– Querformat:

min. ca. 73 x 168 cm / max. ca. 120 x 280 cm

min. ca. 83 x 168 cm / max. ca. 140 x 240 cm

Erforderliche

Blendrahmen-Breite: ≥ 5 cm

ID Montageanleitung: Z 16410_16457 M DS V2 0825 as

ENTSORGUNG

Das Verpackungsmaterial umweltgerecht entsorgen und der Wertstoff-

sammlung zuführen.

Die Abfallvermeidung leistet einen noch wertvolleren Beitrag zum

Umweltschutz. Sofern möglich, ist daher neben einer weiteren eigenen

Nutzung oder Reparatur auch die Abgabe an Zweitnutzer eine ökologisch

wertvolle Alternative zur Entsorgung.

MONTAGEANLEITUNG

16410 / 16457

HINWEISE ZUR MONTAGE

Beachten!

■ Damit das Produkt korrekt montiert werden kann, ist eine Blendrahmen-

Breite von mind. 5 cm erforderlich.

■ Wir empfehlen, die Montage zu zweit durchzuführen.

■ Gegenüberliegende Rahmenkanten möglichst gleichmäßig verlängern bzw.

verkürzen, um ein Verkanten zu vermeiden.

■ Beim Verkleinern der Rahmen vorsichtig sein. Es besteht Quetschgefahr!

■ Die beiden Rahmen können im Hoch- oder Querformat miteinander

verbunden werden.

■ Die Ausrichtung der Rahmenseiten beachten: Wir empfehlen, die gelochte

Seite der Ecken zum Türrahmen hin auszurichten.

L

Bei Lieferung sind die kürzeren Kanten ein Stück ausgefahren. Um das

Produkt an einem kleineren Türrahmen (kurze Seite < 87 cm) befestigen

zu können, müssen die kürzeren Kanten nach dem Zusammen stecken

zunächst ein Stück ineinander geschoben werden.

Rahmen zusammenstecken

Je Rahmen folgendermaßen vorgehen:

1. Das Netz(A) mit den Rahmenkanten auseinanderfalten (Bild1).

2. Sicherstellen, dass die Netzkante an allen 8 Eckhälften in der Führung liegt

(Bild2).

3. Die Ecken des Rahmens bündig zusammenstecken (Bild3).

4. Jede Ecke mit einer Schraube(K) ﬁxieren (Bild4).

5. Rahmenbreite anpassen (siehe Abschnitt „Rahmen größe anpassen“):

Nach dem Anpassen muss der Produkt rahmen den Türrahmen rechts und

links so weit überlappen, dass die Innenkanten von Produktrahmen und

Türrahmen übereinstimmen.

Die Breite des zweiten Rahmens an die Breite des ersten Rahmens angleichen.

6. Rahmenbreite ﬁxieren: Oben und unten je eine Rahmen-Sicherung(O)

einstecken (Bild5).

Rahmengröße anpassen

• Verkleinern (Bild6): Je Rahmenkante die Rastnase eindrücken (1.),

um dieArretierung zu lösen. Gleichzeitig die Rahmenkante vorsichtig

zusammenschieben (2.).

• Vergrößern (Bild7): Den zusammengesteckten Rahmen an einer Kante

festhalten. Gleichzeitig die gegenüberliegende Kante nach außen ziehen,

um die beiden übrigen Kanten des Rahmens zu verlängern.

Tür zusammenbauen

1. Sicherstellen, dass beide Rahmen korrekt zusammen gesteckt sind (siehe

Abschnitt „Rahmen zusammenstecken“).

2. Die beiden Rahmen entsprechend der späteren Anordnung nebeneinander-

legen. Dabei die gewünschte Ausrichtung (Sichtseite / Türrahmenseite sowie

Griffkante / Scharnier kante) beachten.

3. Die Gummidichtung(C) auf die zuvor eingestellte Rahmenbreite abzüglich

der Ecken zuschneiden (Bild8) und mittig zwischen die Rahmenkanten

legen.

4. An der Scharnierkante: Ein Achsmodul(J) seitlich in die untere Ecke des

oberen Rahmens schieben. Dabei dieRastnasen nach unten ausrichten

(Bild9).

5. Mithilfe der Verbinder die Rahmen zusammenfügen:

– Den ﬂachen Verbinder(D) an der Scharnierkante aufstecken.

Dabei Rahmen und Gummidichtung zueinander drücken (Bild10).

Auf die gleiche Weise den Verbinder mit Griffmulden(E) an der

gegenüberliegenden Kante aufstecken (Bild11).

– Sicherstellen, dass Rahmen und Verbinder korrekt ineinander greifen:

Nach dem Aufstecken der Verbinder dürfen sich die Rahmen nicht mehr

voneinander wegziehen lassen. Andernfalls den Sitz der Verbinder

korrigieren.

6. An der Scharnierkante: Je ein Achsmodul(J) seitlich in die untere und

obere Ecke schieben. Dabei die Rastnasen nach unten ausrichten (Bild12).

7. Eine der Achsmodul- Sicherungen(I) oben in den Rahmen schieben

(Bild13), umdas Achsmodul an der oberen Ecke zu sichern.

8. Je nach Bauart der Türschwelle die Türaufnahmen für die Ecken auswählen.

– Ebenerdige Schwelle:

1 x Türaufnahme(P) für die untere Ecke sowie

1 x Türaufnahme(G) (je nach Befestigungsseite) für die obere Ecke.

– Erhöhte Schwelle: 2 x Türaufnahme(G)

9. Die ausgewählten Türaufnahmen (F, G, ggf. P) auf das jeweils passende

Achsmodul stecken (Bild14 – 16). Sie müssen einrasten.

Tür befestigen

1. Die Insektenschutztür inkl. Türaufnahmen von außen an den Türrahmen

halten und unten ausrichten. Dabei Folgendes beachten:

– Der Produkt rahmen muss den Türrahmen unten so weit überlappen, dass

die Innenkanten von Produktrahmen und Türrahmen übereinstimmen.

– Die untere Türaufnahme muss außen am Türrahmen ﬂächig auﬂiegen.

2. Die Trägerfolie der unteren Türaufnahme abziehen, dann die Türaufnahme,

wie in Schritt 1 beschrieben, von außen an den Türrahmen drücken (Bild17).

3. Rahmenhöhe des unteren Rahmens anpassen (siehe Abschnitt „Rahmen-

größe anpassen“), bis die Griffe auf der gewünschten Höhe sind. Dann die

mittlere Türaufnahme an den Türrahmen kleben und andrücken.

4. Rahmenhöhe des oberen Rahmens anpassen, bis der Produkt rahmen

denTürrahmen oben überlappt und die obere Türaufnahme außen am

Türrahmen ﬂächig auﬂiegt. Dann die obere Türaufnahme an den Tür-

rahmen kleben und andrücken.

5. Rahmenhöhe an beiden Rahmen ﬁxieren: Rechts und links je eine

Rahmen-Sicherung(O) einstecken (Bild5).

6. Die Teleskopstange(B) auf der Innenseite des unteren Rahmens diagonal

zwischen Griffmulde und unterer Ecke anlegen. Dann die Länge der Teleskop-

stange anpassen, bis die Endstücke im Rahmen halten (Bild18) und alle

Rahmenecken rechtwinklig sind.

7. An der Griffkante: Die Magnete(M) an geeigneter Stelle an die obere und

untere Ecke des Produktrahmens kleben (Bild19). Dabei darauf achten, dass

diese den Türrahmen berühren, wenn die Insektenschutztür geschlossen ist.

8. Die Metallplättchen(N, Q) mit der Klebeﬂäche nach außen an den jeweils

passenden Magneten haften.

9. Nacheinander je Metallplättchen: Die Trägerfolie abziehen. Dann die Tür

langsam schließen und dabei sicherstellen, dass die Klebeﬂäche auf den

Türrahmen trifft; ggf. die Ausrichtung korrigieren. Erst dann das Metall-

plättchen an den Rahmen pressen (Bild20).

• Rahmenhöhe überprüfen und ggf. nachjustieren: Zuerst die Rahmen-

sicherung(O) entnehmen, dann die Länge der senkrechten Rahmenkanten

einstellen. Anschließend die Rahmensicherung wieder einstecken (Bild5).

L

Um konstruktionsbedingte Spalte zwischen Insektenschutztür und

Türrahmen zu verschließen, sollte nach Anpassung und Montage

die mitgelieferte Bürstendichtung auf der Innenseite des Produkt-

rahmens befestigt werden.

10. Bürstendichtung(H) befestigen:

– Die Bürstendichtung auf die passenden Längen zuschneiden. Dabei

die Magnete freilassen (Bild21) sowie die Kontakﬂächen zwischen

Produktrahmen und Türaufnahmen aussparen (Bild22).

– Sicherstellen, dass der Rahmen sauber, trocken und fettfrei ist; ggf. reinigen.

– Die Trägerfolie abziehen und die Bürstendichtung auf den Rahmen kleben.

DS Produkte GmbH

Stormarnring 14 · 22145 Stapelfeld · Deutschland

KUNDENSERVICE

Am Heisterbusch 1 · 19258 Gallin · Deutschland

✆ +49 38851 314650

| kundenservice@dspro.de

Anruf in das deutsche Festnetz zum Tarif Ihres Anbieters.
