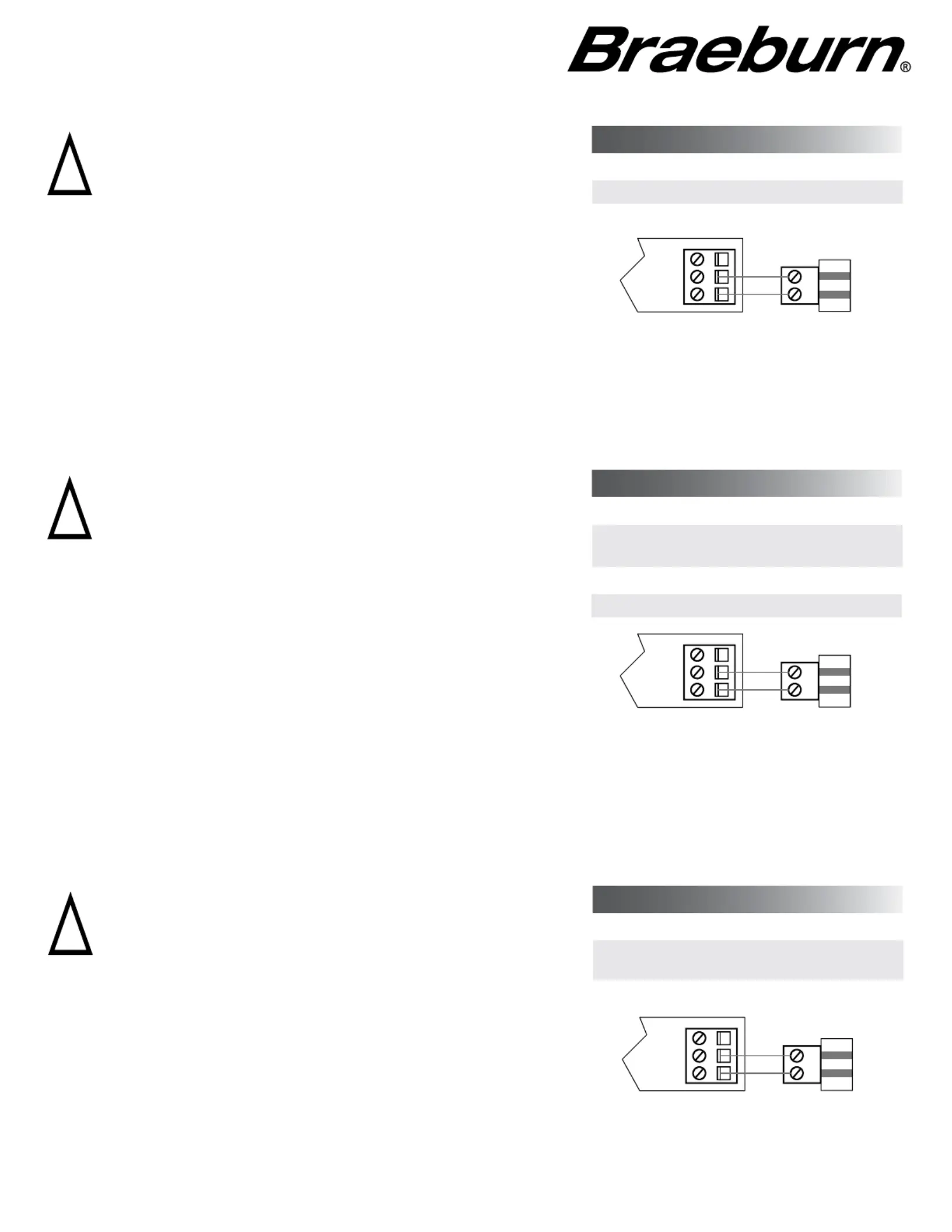

Side 1/1
Power Close, Spring Return
Damper Installation Instructions
• Disconnect power before installing or servicing equipment!
• Wiring must conform to local building codes and ordinances.
• This damper is only for use with 24 VAC zoning systems.
!
Specifications
Power: 24 VAC 60 Hz 8 VA Maximum
Actuator: Clock Drive, Backlash Protection
M
M
PO
COM
PC
Zone Panel 2-Wire Damper
SELECT A LOCATION Install in an accessible area at least 3 feet from the HVAC system. Make sure the duct
work where the damper is installed is sized properly. Do not install damper near spray or atomizer type hu-
midifiers. INSTALL THE DAMPER Attach to round duct work inserting crimped end first. Attach with screws.
Insert into square duct work by cutting an opening. Attach with screws. Flexible duct work may be inserted
and secured over the damper ends. WIRE THE DAMPER Wire the damper as shown. Dampers may be wired
in parallel. Reconnect the power and test the damper through the zone panel. Verify that the damper moves
from the full closed to full open position.
Istrucciones para la instalación del regulador con retorno
por muelle, con cierre eléctrico
• ¡Desconectar la energía antes de instalar o reparar el equipo!
• El cableado debe cumplir con los códigos y las ordenanzas
locales de la construcción.
• Este regulador debe utilizarse solamente con sistemas de
zonicación de 24 VCA.
!
Especificaciones
Energía: 24 VCA 60 Hz 8 VA máximo
Accionador: impulsado por reloj, protección
contragolpes
Terminales: conexiones con botón de presión
M
M
PO
COM
PC
SELECCIÓN DE UNA UBICACIÓN Instalar en un área accesible a 91 cm como mínimo del sistema de
calefacción, ventilación y aire acondicionado (HVAC, por sus siglas en inglés). Asegurarse de que la red de
conductos en donde se instala el regulador tenga el tamaño adecuado. No instalar el regulador cerca de
humidificadores equipados con pulverizadores o atomizadores. INSTALACIÓN DEL REGULADOR Colocarlo
en los conductos redondos introduciendo el extremo plegado primero. Fijar con tornillos. Introducir dentro
de los conductos cuadrados realizando una abertura. Fijar con tornillos. Los conductos flexibles se pueden
introducir y asegurar por los extremos del regulador. Conectar el regulador CONEXIÓN DEL REGULADOR
como se muestra. Los reguladores se pueden conectar en paralelo. Volver a conectar la alimentación y
probar el regulador usando el panel de zona. Verificar que el regulador pase de la posición completamente
cerrada a completamente abierta.
Panel de zona
Regulador de
2 alambres
Directives d’installation du volet á fermeture automatisée,
rappel par ressort
• Débrancher l’alimentation avant l’installation et l’entretien
de l’équipement!
• Le câblage doit être conforme aux codes et règlements du
bâtiment locaux.
• Ce volet automatisé est conçu uniquement pour des systèmes
de zone à 24 V c.a.
!
Spécification
Alimentation : 24 V c.a., 60 Hz, 8 VA maximum
Actionneur : Protection du jeu de denture et du
mécanisme d’entraînement
Bornes : Raccordements à boutons-poussoirs
M
M
PO
COM
PC
CHOISIR UN EMPLACEMENT Installer dans un endroit accessible à au moins 91 cm (3 pieds) du système
CVCA. S’assurer que le réseau de gaines où le volet automatisé sera installé est de la bonne dimension. Ne
pas installer le volet automatisé près d’humidificateurs de type atomiseur ou vaporisateur. INSTALLER LE VO-
LET AUTOMATISÉ Fixer au réseau de gaines rond en insérant d’abord l’extrémité sertie. Fixer à l’aide de vis.
Insérer dans le réseau de gaines carré en pratiquant une ouverture. Fixer à l’aide de vis. Le réseau de gaines
flexible peut être inséré et fixé sur les extrémités du volet automatisé. CÂBLER LE VOLET AUTOMATISÉ
Câbler le volet automatisé, tel qu’illustré. Les volets automatisés peuvent être câblés en parallèle. Rebrancher
l’alimentation et vérifier le volet automatisé par le panneau de commande de zone.
Vérifier si le volet au-
tomatisé fonctionne bien, de la position complètement fermée à complètement ouverte.
Panneau de
commande
de zone
Volet automatisé
à 2 ls
©2012 Braeburn Systems LLC • 2215 Cornell Ave. • Montgomery, IL 60538
Call us toll-free: 866.268.5599 (U.S.) • 630.844.1968 (Outside the U.S.)
www.braeburnonline.com • All Rights Reserved • PCSR-100-02
