• Schalten Sie die Haussicherung des Stromkreises ab.

• Entnehmen Sie den Aktor aus der Unter- oder Aufputz-

dose.

• Lösen Sie die Ausgangsklemme des Aktors (An-

schlussklemme für L') und ziehen Sie das Kabel aus

der Klemme.

• Schließen Sie eines der beiden Kabel des Einschalt-

Strombegrenzers an die Anschlussklemme für L' an.

• Verbinden Sie das andere Kabel des Ein-

schaltstrom-Begrenzers mithilfe einer geeigneten

Klemme fachgerecht mit dem Außenleiter, den Sie aus

der Anschlussklemme für L' des Aktors gelöst haben.

• Setzen Sie den Einschalt-Strombegrenzer sowie den

Aktor wieder in die Unter- oder Aufputzdose ein.

• Schließen Sie die Auf- bzw. Unterputzdose mit einer

geeigneten Abdeckung.

• Schalten Sie die Haussicherung wieder ein.

Aktor

actuator

ESB1

Hier trennen Sie den Außenleiter, der den Verbraucher

mit Strom versorgt, an geeigneter Stelle und verbin-

den das Kabel zum Aktor mit einem Kabel des Ein-

schalt-Strombegrenzers und das Kabel zum Verbraucher

mit dem anderen Kabel des Einschalt-Strombegrenzers.

Beim Überschreiten der maximal zulässigen

Anschlussleistung von 200 W oder einem

Kurzschluss des Verbrauchers spricht die integrierte

Schmelzsicherung des Einschalt-Strombegrenzers

an und der Einschalt-Strombegrenzer muss

ausgetauscht werden.

6. Wartung und Reinigung

Das Gerät ist wartungsfrei. Überlassen Sie eine

Wartung oder Reparatur einer Fachkraft.

7. Technische Daten

Geräte-Kurzbezeichnung: ESB1

Versorgungsspannung: 230 V/50 Hz

Spitzen-Einschaltstrom: 90 A/1 ms

Last: max. 200 VA

Installation: nur in Schalterdosen

(Gerätedosen) gemäß DIN

49073-1 oder Verbin dungsdosen

(Aufputzdo sen) gemäß

DIN 60670-1

Schutzart: IP20

Umgebungstemperatur: 5 bis 35 °C

Abmessungen (B x H x T): 30 x 10 x 30 mm

Gewicht (mit Gehäuse): 15 g

Technische Änderungen vorbehalten.

Das CE-Zeichen ist ein Freiverkehrszeichen, das

sich ausschließlich an die Behörden wendet und

keine Zusicherung von Eigenschaften beinhaltet.

Entsorgungshinweis

Gerät nicht im Hausmüll entsorgen! Elektronische

Geräte sind entsprechend der Richtlinie über

Elektro- und Elektronik-Altgeräte über die örtlichen

Sammelstellen für Elektronik-Altgeräte zu entsorgen.

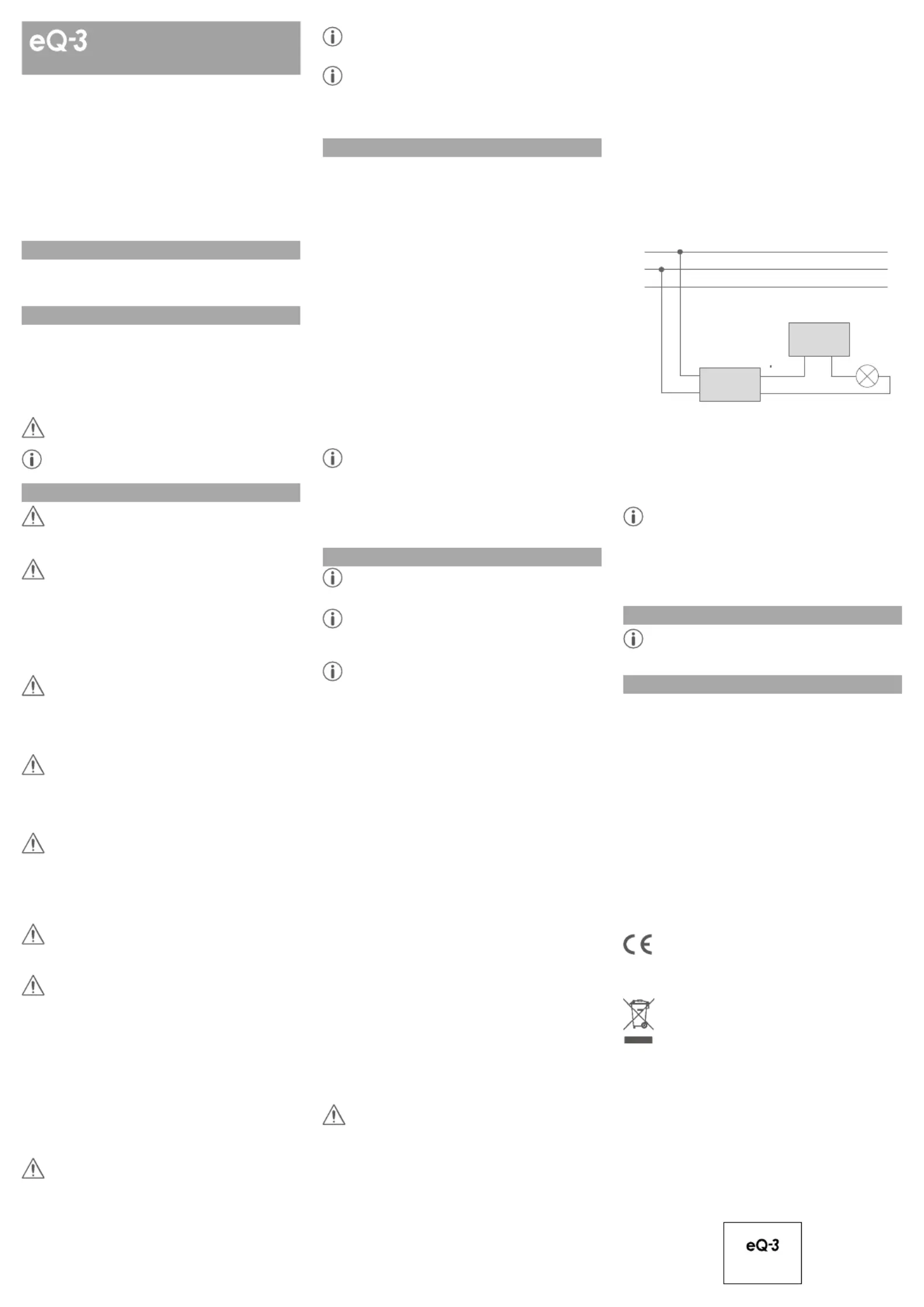

Bedienungsanleitung

eQ-3 Einschalt-Strombegrenzer

ESB1

151818 // V1.0 (03/2017)

1. Lieferumfang

eQ-3 Einschalt-Strombegrenzer

Bedienungsanleitung

2. Hinweise zu dieser Anleitung

Lesen Sie diese Anleitung sorgfältig, bevor Sie das Gerät

in Betrieb nehmen. Bewahren Sie die Anleitung zum

späteren Nachschlagen auf! Wenn Sie das Gerät anderen

Personen zur Nutzung überlassen, übergeben Sie auch

diese Anleitung.

Benutzte Symbole:

Achtung! Hier wird auf eine Gefahr hingewiesen.

Hinweis. Dieser Abschnitt enthält zusätzliche

wichtige Informationen.

3. Gefahrenhinweise

Öffnen Sie das Gerät nicht. Es enthält keine durch

den Anwender zu wartenden Teile. Lassen Sie das

Gerät im Fehlerfall von einer Fachkraft prüfen.

Aus Sicherheits- und Zulassungsgründen (CE) ist

das eigenmächtige Umbauen und/oder Verändern

des Gerätes nicht gestattet. Verwenden Sie das

Gerät nicht, wenn es von au ßen erkennbare

Schäden, z. B. am Gehäuse, an Bedienelementen

oder an den Anschlussbuchsen ausweist. Lassen

Sie das Gerät im Zweifelsfall von einer Fachkraft

prüfen.

Betreiben Sie das Gerät nur in trockener sowie

staubfreier Umgebung, setzen Sie es keinem

Einuss von Feuchtigkeit, Vibrationen, ständiger

Sonnen- oder anderer Wärmeeinstrahlung, Kälte

und keinen mechanischen Belastungen aus.

Das Gerät ist kein Spielzeug! Erlauben Sie Kindern

nicht damit zu spielen. Lassen Sie das Verpa-

ckungsmaterial nicht achtlos liegen. Plastikfoli-

en/-tüten, Styroporteile etc. können für Kinder zu

einem gefährlichen Spielzeug werden.

Bei Sach- oder Personenschaden, die durch

unsachgemäße Handhabung oder Nichtbeachten

der Gefahrenhinweise verursacht werden,

übernehmen wir keine Haftung. In solchen Fällen

erlischt jeder Gewährleistungsanspruch! Für

Folgeschäden übernehmen wir keine Haftung!

Das Gerät darf nur für ortsfeste Installationen

verwendet werden. Das Gerät ist sicher innerhalb

einer festen Installation zu xieren.

Das Gerät ist Teil der Gebäudeinstallation. Bei der

Planung und Errichtung sind die einschlägigen

Normen und Richtlinien des Landes zu beachten.

Der Betrieb des Gerätes ist ausschließlich am 230

V/50 Hz-Wechselspannungsnetz zulässig. Arbeiten

am 230-V-Netz dürfen nur von einer Elektrofachkraft

(nach VDE 0100) erfolgen. Dabei sind die geltenden

Unfallverhütungsvorschriften zu beachten. Zur

Vermeidung eines elektrischen Schlages am Gerät,

schalten Sie bitte die Netz spannung frei (Siche-

rungsautomat abschalten). Bei Nichtbeachtung der

Installationshinweise können Brand oder andere

Gefahren entstehen.

Eine Überlastung kann zur Zerstörung des Gerätes,

zu einem Brand oder zu einem elektrischen Schlag

führen. Beachten Sie vor Anschluss eines

Verbrauchers die technischen Daten, insbesondere

die maximal zulässige Leistung und Art des

anzuschließenden Verbrauchers. Alle Lastangaben

beziehen sich auf ohmsche Lasten. Belasten Sie den

Aktor nur bis zur angegebenen Leistungsgrenze.

Das Gerät ist nur für den Einsatz in wohnungsähnli-

chen Umgebungen geeignet.

Jeder andere Einsatz, als der in dieser Bedienungs-

anleitung beschriebene, ist nicht bestimmungsge-

mäß und führt zu Gewährleistungs- und Haftungs-

ausschluss.

4. Funktion

Geräte mit elektronischen Netzteilen, z. B. Fernseher

oder Hochvolt-LED-Leuchtmittel, sowie Verbraucher

wie Leuchtstofampen und Energiesparlampen knnen

kurzzeitig Einschaltströme von über 100 A erzeugen.

Werden solche Verbraucher über ein Relais geschaltet,

zum Beispiel über das Relais eines Schaltaktors, kann

dies zu vorzeitigem Verschleiß des Geräts führen. Unter

ungünstigen Umständen können hohe Einschaltströme zu

einem Verkleben der Relaiskontakte und damit zu einem

Ausfall der Schaltung führen.

Der Einschalt-Strombegrenzer ESB1 reduziert über einen

integrierten Widerstand potenziell auftretende hohe Ein-

schaltströme so weit, dass Relaiskontakte beispielsweise

von Aktoren wirksam geschützt werden.

Wird der Einschalt-Strombegrenzer beispielsweise in

Verbindung mit konventionellen Glühlampen eingesetzt,

kann die Lebensdauer einer Glühlampe um ein Vielfaches

verlängert und gleichzeitig das Schaltrelais eines Aktors

geschont werden.

Der Einschalt-Strombegrenzer ist nicht für schnelles

periodisches Schalten geeignet. Die Pausenzeit

zwischen einem Schaltvorgang sollte auf jeden Fall

mehr als 30 Sekunden betragen. Bei kürzeren

Schaltperioden besteht die Gefahr, dass der

Einschaltstrom-Begrenzer nicht greift.

5. Inbetriebnahme

Bitte lesen Sie diesen Abschnitt erst vollständig,

bevor Sie mit der Installation beginnen.

Hinweis! Installation nur durch Personen mit

einschlägigen elektrotechnischen Kenntnissen und

Erfahrungen!*

Wichtiger Hinweis!

Beachten Sie bei der Auswahl des Montageorts,

dass unbedingt ein Berührungsschutz gewährleistet

sein muss. Die Schaltung muss in ein abgeschlos-

senes System verbaut werden.

Durch eine unsachgemäße Installation gefährden Sie

• Ihr eigenes Leben;

• das Leben der Nutzer der elektrischen Anlage.

Mit einer unsachgemäßen Installation riskieren Sie

schwere Sachschäden, z. B. durch Brand. Es droht für

Sie die persönliche Haftung bei Personen- und Sach-

schäden.

Wenden Sie sich an einen Elektroinstallateur!

*Erforderliche Fachkenntnisse für die Installation:

Für die Installation sind insbesondere folgende Fachkenntnisse

erforderlich:

• Die anzuwendenden „5 Sicherheitsregeln“:

Freischalten; gegen Wiedereinschalten sichern;

Spannungsfreiheit feststellen; Erden und Kurzschließen;

benachbarte, unter Spannung stehende Teile abdecken

oder abschranken;

• Auswahl des geeigneten Werkzeuges, der Messgeräte

und ggf. der persönlichen Schutzausrüstung;

• Auswertung der Messergebnisse;

• Auswahl des Elektro-Installationsmaterials zur Sicherstel-

lung der Abschaltbedingungen;

• IP-Schutzarten;

• Einbau des Elektroinstallationsmaterials;

• Art des Versorgungsnetzes (TN-System, IT-System,

TT-System) und die daraus folgenden Anschlussbedin-

gungen (klassische Nullung, Schutzerdung, erforderliche

Zusatzmaßnahmen etc.).

Die Installation darf nur in handelsüblichen

Schal terdosen (Gerätedosen) gemäß DIN 49073-1

oder Aufputzdosen gemäß DIN 60670-1 (z. B. Abox

025 oder Abox 040) erfolgen.

Bitte beachten Sie, dass der Einschalt-Strombegrenzer

nur in Reihe zu einem Verbraucher und niemals parallel

zur Spannungsversorgung geschaltet werden darf.

Für die Installation des Einschalt-Strombegrenzers gehen

Sie wie folgt vor:

Bevollmächtigter des Herstellers:

Manufacturer’s authorised representative:

eQ-3 AG

Maiburger Straße 29

26789 Leer / GERMANY

www.eQ-3.de

• Connect the other wire of the inrush current limiter

using a suitable terminal with the phase conductor from

the connecting terminal for L' of the actuator.

• Reinsert the inrush current limiter and the actuator back

into the ush-mounted or surface-mounted box.

• Close the ush-mounting or surface-mount box using

an appropriate cover.

• Switch the fuse of the power circuit back on again.

Aktor

actuator

ESB1

Here disconnect the phase conductor, that provides pow-

er supply for the load, at a suitable place. Then connect

the wire to the actuator with a wire of the inrush current

limiter and the wire to the consumers with the other wire

of the inrush current limiter.

When exceeding the maximum permissible

connected load of 200 W or in case of a short-circuit

of the load, the integrated safety fuse of the inrush

current limiter is tripped and the inrush current

limiter must be replaced.

6. Maintenance and cleaning

The product does not require any maintenance.

Enlist the help of an expert to carry out any

maintenance or repairs.

7. Technical specications

Device short description: ESB1

Supply voltage: 230 V/50 Hz

Maximum inrush current: 90 A/1 ms

Load: 200 VA max.

Installation: only in normal commercial

switch boxes (device boxes)

in accordance with DIN

49073-1 or junction boxes

(surface-mounting boxes) in

accordance with DIN 60670-1

Degree of protection: IP20

Ambient temperature: 5 to 35 °C

Dimensions (W x H x D): 30 x 10 x 30 mm

Weight (incl. housing): 15 g

Subject to technical changes.

The CE sign is a free trading sign addressed

exclusively to the authorities and does not include

any warranty of any properties.

Instructions for disposal

Do not dispose of the device with regular domestic

waste! Electronic equipment must be disposed of at

local collection points for waste electronic

equipment in compliance with the Waste Electrical

and Electronic Equipment Directive.

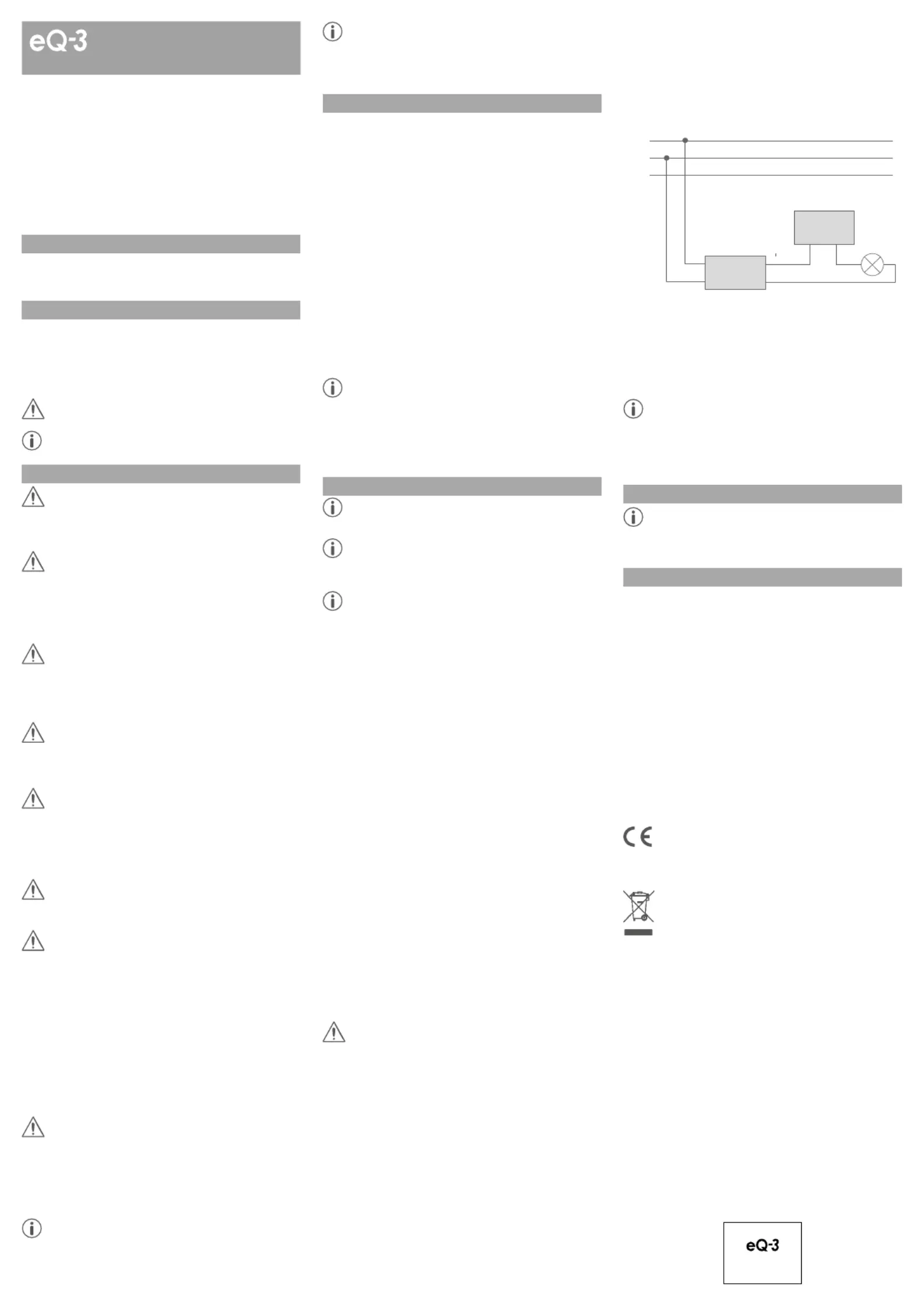

Operating manual

eQ-3 Inrush Current Limiter

ESB1

151818 // V1.0 (03/2017)

1. Package contents

eQ-3 Inrush Current Limiter

User manual

2. Information about this manual

Read this manual carefully before starting to use the

device. Keep the manual so you can refer to it at a later

date if you need to. If you hand over the device to other

persons for use, please hand over this manual as well.

Symbols used:

Attention! This indicates a hazard.

Please note: This section contains important

additional information.

3. Hazard information

Do not open the device. It does not contain any

parts that can be maintained by the user. If you

have any doubts, have the device checked by an

expert.

For safety and licensing reasons (CE), unauthorized

change and/or modication of the device is not

permitted. Do not use the device if there are signs

of damage to the housing, control elements or

connecting sockets, for example. If you have any

doubts, have the device checked by an expert.

The device may only be operated in dry and

dust-free environment and must be protected from

the effects of moisture, vibrations, solar or other

methods of heat radiation, cold and mechanical

loads.

The device is not a toy; do not allow children to play

with it. Do not leave packaging material lying

around. Plastic lms/bags, pieces of polystyrene,

etc. can be dangerous in the hands of a child.

We do not assume any liability for damage to

property or personal injury caused by improper use

or the failure to observe the hazard information. In

such cases, any claim under warranty is extin-

guished! For consequential damages, we assume

no liability!

The device may only be used for xed installations.

The device must be securely attached within a xed

installation.

The device is part of the building installation. The

relevant national standards and directives must be

taken into consideration during planning and set-up.

The device has been designed solely for operation

on a 230 V/50 Hz AC supply. Only qualied

electricians (to VDE 0100) are permitted to carry out

work on the 230 V mains. Applicable accident

prevention regulations must be complied with whilst

such work is being carried out. To avoid electric

shocks from the device, please disconnect the

mains voltage (trip the miniature circuit-breaker).

Non-compliance with the installation instructions

can cause re or introduce other hazards.

Exceeding this capacity could lead to the

destruction of the device, res or electric shocks.

Please take the technical data (in particular the

maximum permissible capacity and the type of load

to be connected) into account before connecting a

load. All load data relates to ohmic loads. Do not

exceed the capacity specied for the device.

The device may only be operated within residential

buildings.

Using the device for any purpose other than that

described in this operating manual does not fall

within the scope of intended use and shall invalidate

any warranty or liability.

4. Function

Devices with electronic power supply units (e.g. TV or

high voltage LED light sources) as well as loads (e.g.

uorescent lamps or energy-saving lamps) can generate

inrush currents with more than 100 A. If these loads are

switched via a relay, for example via the relay of a switch

actuator, it can lead to premature wear of the device.

Under unfavourable conditions, high inrush currents can

cause the relay contacts to stick together and lead to

failure of the circuit.

Via an integrated resistor, the inrush current limiter ESB1

reduces potentially occurring high inrush currents so far

that the relay contacts of e.g. actuators are effectively

protected.

If the inrush current limiter is for example used in connec-

tion with conventional incandescent lamps, the lifetime of

an incandescent lamp can be extended while at the same

time the switching relay of an actuator is protected.

The inrush current limiter is not suitable for fast

periodic switching. The pause time between a

switching operation should be longer than 30

seconds in any case. In case of shorter switching

periods there is the danger that the inrush current

limiter is not working.

5. Start-up

Please read this entire section before starting to

install the device.

Please note! Only to be installed by persons with the

relevant electro-technical knowledge and

experience!*

Important note!

When selecting a mounting location, make sure that

a touch protection is guaranteed. The circuit must

be installed in a closed system.

Incorrect installation can put

• your own life at risk;

• and the lives of other users of the electrical

system.

Incorrect installation also means that you are running the

risk of serious damage to property, e.g. because of a re.

You may be personally liable in the event of injuries or

damage to property.

Contact an electrical installer!

*Specialist knowledge required for installation:

The following specialist knowledge is particularly important during

installation:

• The "5 safety rules" to be used:

Disconnect from mains; Safeguard from switching on

again; Check that system is deenergised; Earth and short

circuit; Cover or cordon off neighbouring live parts;

• Select suitable tool, measuring equipment and, if neces-

sary, personal safety equipment;

• Evaluation of measuring results;

• Selection of electrical installation material for safeguard-

ing shut-off conditions;

• IP protection types;

• Installation of electrical installation material;

• Type of supply network (TN system, IT system, TT

system) and the resulting connecting conditions (classical

zero balancing, protective earthing, required additional

measures etc.).

Installation may only take place in normal

commercial switch boxes (device boxes) in

accordance with DIN 49073-1 or surface-mounting

boxes in accordance with DIN 60670-1 (e.g. Abox

025 or Abox 040).

Please note that the inrush current limiter may only be

switched in series to a load and not parallel to the power

supply.

To install the inrush current limiter, please proceed as

follows:

• Switch off the fuse of the power circuit.

• -Remove the actuator from the ush-mounted or sur

face-mounted box.

• Loosen the output terminal of the actuator (connect-

ing terminal for L') and then pull the wire out of the

terminal.

• Connect one of the two wires of the inrush current

limiter to the connecting terminal for L'.

Bevollmächtigter des Herstellers:

Manufacturer’s authorised representative:

eQ-3 AG

Maiburger Straße 29

26789 Leer / GERMANY

www.eQ-3.de

Produkt Specifikationer

Mærke:	EQ-3
Kategori:	Ikke kategoriseret
Model:	AG ESB1

Har du brug for hjælp?

Hvis du har brug for hjælp til EQ-3 AG ESB1 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Ikke kategoriseret EQ-3 Manualer

EQ-3 BC-TS-Sw-Pl Manual

16 December 2024

EQ-3 HMIP-PSM-CH Manual

16 December 2024

EQ-3 HmIP-BROLL Manual

16 December 2024

EQ-3 AG Manual

16 December 2024

EQ-3 AG ESB1 Manual

16 December 2024

EQ-3 HmIP-SK4 Manual

16 December 2024

EQ-3 HMIP-PCBS Manual

16 December 2024

EQ-3 HmIP-KRCK Manual

16 December 2024

EQ-3 WFC 310 Manual

2 September 2024

EQ-3 E-Q3-132078 Manual

28 Maj 2024

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Vulcan 1048C Manual

16 Juni 2025

Playtive IAN 91495 Manual

16 Juni 2025

Playtive IAN 270612 Manual

16 Juni 2025

Playtive IAN 315026 Manual

16 Juni 2025

Playtive IAN 115585 Manual

16 Juni 2025

Playtive 10464 Manual

16 Juni 2025

Playtive HG03821 Manual

16 Juni 2025

Martin VC-Strip Manual

16 Juni 2025

Playtive HG06316 Manual

16 Juni 2025

Playtive HG05102 Manual

16 Juni 2025
