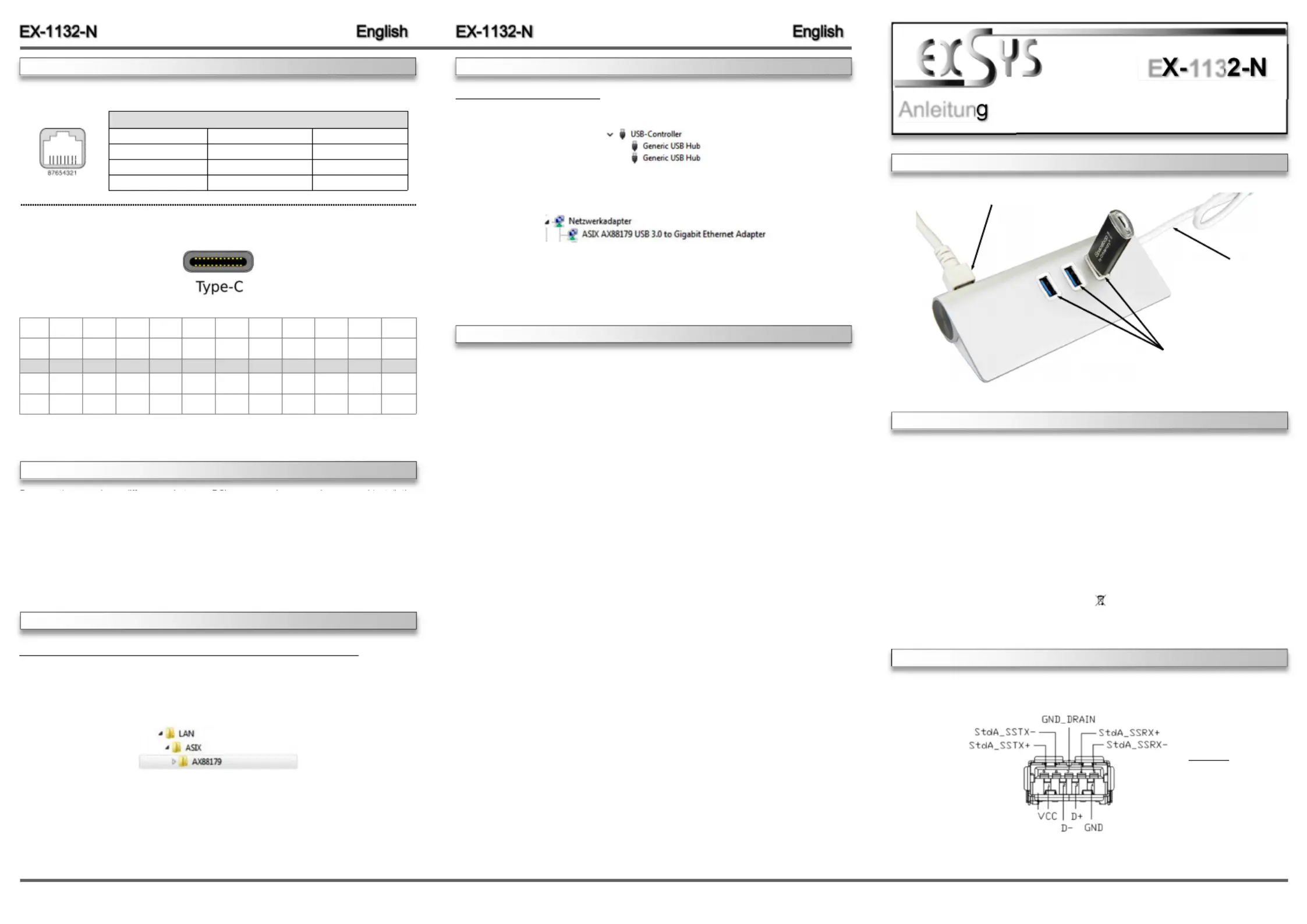

Side 1/2

6 5

Die EX 1132 N ist mit drei USB 3.1 (Gen1) Ports für Endgeräte und einem RJ45 Port ausgestat-- -

tet. Der RJ45 Port an der EX 1132 N ermöglicht Ihnen, Ihren Desktop PC oder Ihr Notebook in - -

ein 10/100/1000Mbps Netzwerk einzubinden oder ein Netzwerkfähiges Endgerät anzuschlie-

ßen. Er unterstützt alle USB Anschlüsse von 2.0 bis 3.1. Der serielle USB 3.1 (Gen1) Bus wird

optimal durch die Leistung des schnellen Chipset unterstützt. Die EX 1132 N gewährleistet so - -

eine sichere Datenübertragung und exzellente Performance von bis zu 5Gbit pro Sekunde! Der

RJ45 Anschluss wird durch einen ASIX Chipset unterstützt. Er unterstützt den Bus Powered

Modus. Es ist nicht möglich die I/O Adressen und Interrupts manuell einzustellen, da die Ein-

stellungen vom System (BIOS) und beim installieren des Betriebssystems automatisch vorge-

nommen werden.

Kompatibilität: USB 2.0, 3.0 & 3.1 / TCP/IP 10/100/1000

Betriebssysteme: Windows XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Mac OS/ Linux

Anschlüsse: 3x USB 3.1 (Gen1) A -Buchse, 1x RJ45 Gigabit Ethernet Anschluss

Lieferumfang: EX 1132 N, Treiber CD, Anleitung, USB C auf USB A Adapter - - - -

Zertifikate:

CECE

/ FCC / RoHS / WEEE DE97424562 / WHQL

Because there are large differences between PC’s, we can give you only a general installation

guide for the EX 1132 N. Please refer your computer’s reference manual whenever in doubt.- -

1. Connect the EX 1132 N to the USB C Port at your PC. - - -

2. Now you can connect a network cable or a network device at the EX 1132 - -N and also three

USB devices at the USB 3.1 (Gen1) ports.

ANSCHLÜSSE

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Anleitun

Vers. 1.0 / 26.09.16

E 113 N

Achtung!

Stecker niemals

umgekehrt oder mit

Gewalt einstecken.

USB 3.1 (Gen1) A Buchse:-

Anschlusskabel für den PC

RJ45 Anschluss

USB 1 3: -

3 x externe USB 3.1 (Gen1)

A Buchse für Endgeräte-

For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In

the area of the connectors please make sure that no fibres from the cloth remain in the connect-

ors. Attention! Never use a moist or wet cloth for cleaning!

CLEANING

HARDWARE INSTALLATION

DRIVER INSTALLATION

RJ45 Port:

Pin Signal Pin Signal Pin Signal

1 BI_DA+ 4 BI_DC+ 7 BI_DD+

2 BI_DA 5 BI_DC 8 BI_DD - - -

3 BI_DB+ 6 BI_DB -

RJ45 Port

CONNECTORS

USB 3.1 (Gen1) C Plug:-

A12 A11 A10 A9 A8 A7 A6 A5 A4 A3

GND RX2+ RX2 VBUS SBU1 D D+ CC1 VBUS TX1 - - -

GND TX2+ TX2 VBUS CC2 D+ D SBU2 VBUS RX1 - - -

B1 B2 B3 B4 B5 B6 B7 B8 B9 B10

TX1+

RX1+

B11

GND

B12

Windows XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Mac OS/ Linux

After the hardware installation Windows will recognize the device automatically and install the

USB 3.1 (Gen1) connections. For the network port it doesn‘t need a manual driver installation. If

the EX 1132 N network connection is not automatically installed, now follow the next steps. - -

Please insert the Driver CD into your CD Rom drive (e.g. Drive D:) and open the folder for your -

operating system which is in the folder (see picture).„AX88179“

Now start the file which is in the „AX88179“ folder. Follow the installation instructions „setup“

and complete the installation.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „USB Controller-“ the following new entry's:

Further you should see at „Ethernet Adapter“ the following new entry:

If you see this or a similar information the device is installed correctly.

DRIVER INSTALLATION

2 3

Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes

Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte

darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden

Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!

REINIGUNG

HARDWARE INSTALLATION

TREIBER INSTALLATION

USB 1 3: -

3 x external USB 3.1

(Gen1) A Port for Devices-

RJ45 Anschluss:

Pin Signal Pin Signal Pin Signal

1 BI_DA+ 4 BI_DC+ 7 BI_DD+

2 BI_DA 5 BI_DC 8 BI_DD - - -

3 BI_DB+ 6 BI_DB -

RJ45 Anschluss

ANSCHLÜSSE

USB 3.1 (Gen1) C Stecker:-

A12 A11 A10 A9 A8 A7 A6 A5 A4 A3

GND RX2+ RX2 VBUS SBU1 D D+ CC1 VBUS TX1 - - -

GND TX2+ TX2 VBUS CC2 D+ D SBU2 VBUS RX1 - - -

B1 B2 B3 B4 B5 B6 B7 B8 B9 B10

TX1+

RX1+

B11

GND

B12

ÜBERPRÜFEN DES INSTALLIERTEN TREIBER

Öffnen Sie den >Geräte Manager< „USB Controller“ -. Jetzt müssten Sie unter -folgende Einträ-

ge sehen:

Des weiteren müssten Sie auch unter „Netzwerkadapter“ folgenden Eintrag sehen:

Sind diese oder ähnliche Einträge vorhanden, ist die EX-1132 N richtig installiert.-

TREIBER INSTALLATION

The EX 1132 N provides three USB 3.1 (Gen1) ports for devices and one RJ45 port. The RJ45 - -

port at the EX 1132- -N allows you to integrate your desktop PC or notebook to a

10/100/1000Mbps network or to connect a networkable device. It supports all USB connections

from 2.0 to 3.1. The EX 1123 N design fully utilize the chipset, which represents the latest in - -

high speed USB interface technology. It provides a secure and very high data transfer on each

single port. It uses data transfer rates up to 5Gbit/s! The RJ45 port is supported by an ASIX

chipset. The EX 1132 N support the Bus Powered mode. It is not possible to change the ad-- -

dress or IRQ settings manually, they will be obtained automatically by the system (BIOS) and

operating system.

Compatibility: USB 2.0, 3.0 & 3.1 / TCP/IP 10/100/1000

Operating System: Windows XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Mac OS/ Linux

Connectors: 3x USB 3.1 (Gen1) A -Port, 1x RJ45 Gigabit Ethernet Port

Extent of delivery: EX 1132 N, Driver CD, Manual, USB C to USB A Adapter - - - -

Certificates:

CECE

/ FCC / RoHS / WEEE DE97424562 / WHQL

CONNECTORS

DESCRIPTION & TECHNICAL INFORMATION

LAYOUT

Manua

Vers. 1.0 / 26.09.16

E 113 N

Attention!

Never plug in with

force or in wrong

direction.

USB 3.1 (Gen1) A Port:-

Connection Cable for PC

RJ45 Port

Windows XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Mac OS/ Linux

Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX 1132 N automa-- -

tisch und installiert die USB 3.1 (Gen1) Anschlüsse. Für den Netzwerk Anschluss ist eine

manuelle Treiber Installation nicht zwingend erforderlich. Falls die EX 1132 N den Netzwerkan-- -

schluss nicht automatisch installiert, folgen Sie nun den nächsten Schritten. Legen Sie nun die

Treiber CD in Ihr CD Rom Laufwerk (z.B. Laufwerk D:) ein und öffnen Sie den Ordner mit Ihrem -

Betriebssystem welches sich in dem Ordner befindet (siehe Abbildung).„AX88179“

Starten Sie nun das darin befindliche . Folgen Sie nun den Installationsanweisungen „setup“

und schließen Sie die Installation ab.

Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen

PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX 1132 N geben. Bei - -

Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.

1. Verbinden Sie die EX 1132 N mit einer USB C Buchse an Ihrem PC. - - -

2. Nun können Sie ein Netzwerkkabel oder ein Netzwerkfähiges Endgerät sowie drei USB

Endgeräte an die EX 1132 N anschließen.- -

Produkt Specifikationer

Mærke:	EXSYS
Kategori:	Kabler til computere og periferiudstyr
Model:	EX-1132-N
Bredde:	122 mm
Dybde:	55 mm
Højde:	28 mm
Vægt:	300 g
Brugervejledning:	Ja
Produktfarve:	Hvid
Opbevaringstemperatur (T-T):	-20 - 85 °C
Relativ luftfugtighed ved drift (H-H):	5 - 95 %
Antal USB 3.2 Gen 1 (3.1 Gen 1) type-A-porte:	3
Driftstemperatur (T-T):	32 - 131 °F
Certificering:	CE, FCC
LED-indikatorer:	Ja
Kabellængde:	0.31 m
Understøttede Windows-operativsystemer:	Ja
Understøttede Mac-operativsystemer:	Ja
Understøttede Linux-operativsystemer:	Ja
Værtsgrænseflade:	USB 3.2 Gen 1 (3.1 Gen 1) Type-C
Ethernet-grænsefladetype:	Gigabit Ethernet
Dataoverførselshastighed:	5000 Mbit/s
Porte, antal:	3
Hub-grænseflader:	RJ-45, USB 3.2 Gen 1 (3.1 Gen 1) Type-A
