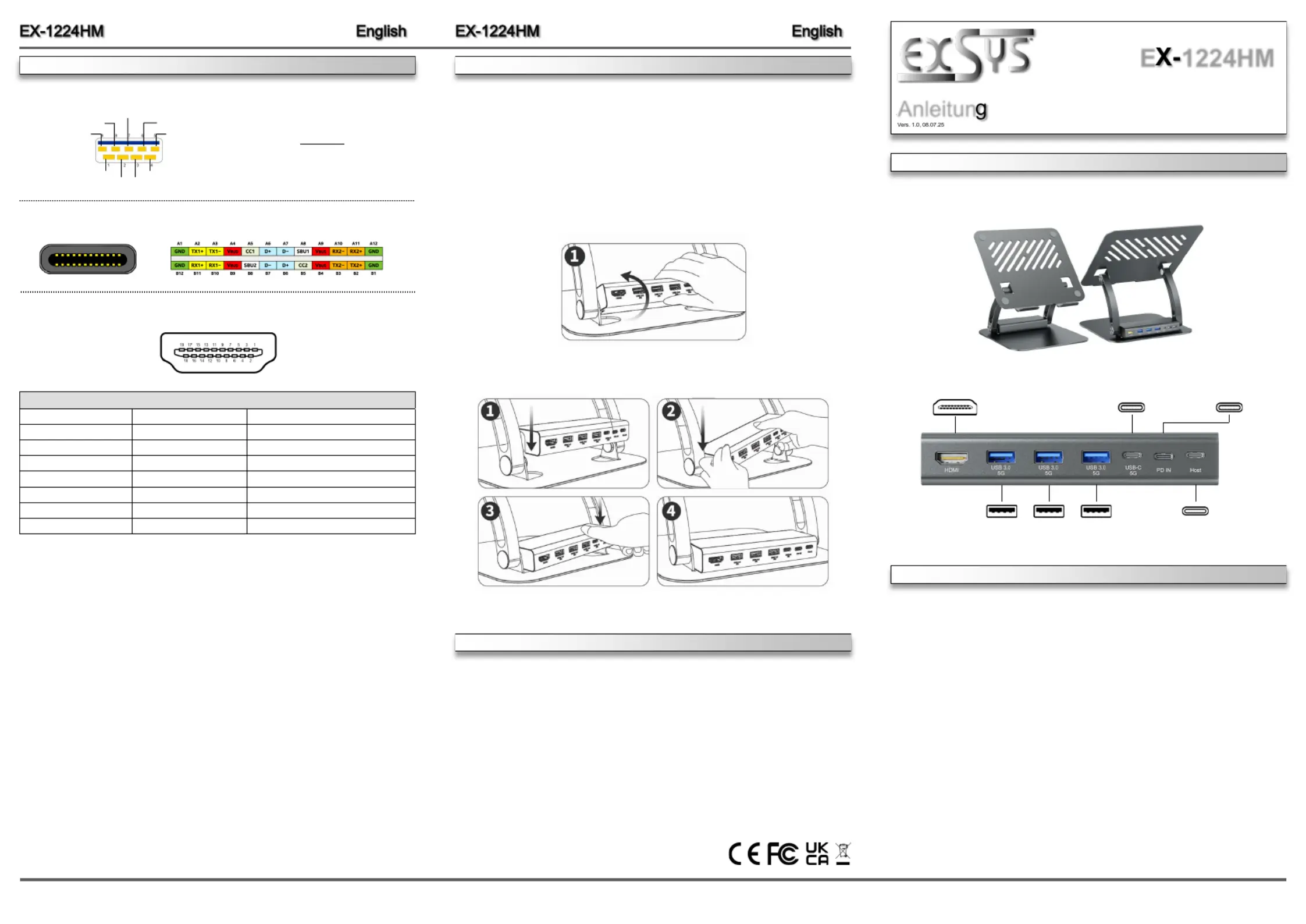

Side 1/2

6 5

Der EX 1224HM ist ein Laptop Ständer mit abnehmbarer 7- - -in- -1 USB C Dockingstation, welche

Ihnen den Laptop Bildschirm durch die verstellbare Höhe und den verstellbaren Winkel auf eine -

angenehme Arbeitshöhe bringt. Die vielseiteigen Anschlussmöglichkeiten ermöglichen den

Anschluss für alle Ihre Peripheriegeräte. USB C Power Delivery (PD) ermöglicht es, das beste--

hende Laptop Netzteil direkt an den EX 1224HM anzuschließen. Durch die angebrachten - -

Gumminoppen auf der Oberfläche des Ständers ist ein perfekter halt des Laptops garantiert.

Kompatibilität: USB 1.1, 2.0, 3.2 Gen 1 / TCP/IP 10/100/1000

Betriebssysteme: Windows 98 / 2000 / XP / Vista / 7 / 8.x / 10 / 11 / Server 20xx / Linux /

Mac OS

Anschlüsse: 2x USB 3.2 Gen 1 C Buchse (Downstream & Upstream), 1x USB C PD - -

- IN (bis 100W), 3x USB 3.2 Gen 1 A Buchse (Downstream),

1x HDMI 4K@60Hz

Lieferumfang: 1224HM, USB C C Hostkabel (0,5m), Anleitung EX- -

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Anleitun

E 1224HM

Switzerland:

EXSYS Vertriebs GmbH

Dübendorfstrasse 17

8602 Wangen

www.exsys.ch

Germany:

EXSYS Vertriebs GmbH

Industriestrasse 8

61449 Steinbach

www.exsys.de

Italy:

EXSYS Italia Srl

Via Belvedere, 45/B

I 22100 Como -

www.exsys.it

USB 3.2 Gen 1 C Port-

HDMI

USB 3.2 Gen 1 A Port USB 3.2 Gen 1 C Port (HOST)- -

USB C PD IN (100W)-

HARDWARE INSTALLATION

Because there are large differences between Laptops, Notebooks etc., we can give you only a

general installation guide for the EX 1224HM. Please refer your computer s reference manual -’

whenever in doubt.

1. - - Connect the supplied USB 3.2 Gen 1 cable to the USB C Port of the EX 1224HM.

2. Now connect the other end of the supplied USB 3.2 Gen 1 cable to a USB C Port on your -

Laptop/Notebook.

3. You can now connect the various end devices to the EX-1224HM.

If you want to remove the 7 1 docking station, you can remove it from the EX 1224HM as -in- -

follows:

CLEANING

For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In

the area of the connectors please make sure that no fibres from the cloth remain in the connect-

ors. Attention! Never use a moist or wet cloth for cleaning!

CONNECTORS

USB 3.2 Gen 1 C Port:-

Attention!

Never plug in with force or

in wrong direction.

USB 3.2 Gen 1 A Port:-

StdB_SSTX -

StdB_SSTX+

GND_DR

VCC

StdB_SSTX +

StdB_SSTX -

D+

D-

GND

If you want to reattach the 7 1 docking station to the EX 1224HM, proceed as follows:-in- -

HDMI Port

Pin Signal Pin Signal Pin Signal

1 TMDS Data2+ 8 TMDS Data0 Shield SCL 15

2 TMDS Data2 Shield 9 TMDS Data0 SDA - 16

3 TMDS Data2 TMDS Clock+ DDC/CEC/HEC Ground - 10 17 -

4 TMDS Data1+ TMDS Clock Shield +5V (max. 50mA) 11 18

5 TMDS Data1 Shield TMDS Clock Hot Plug Recognition, HEC Data+ 12 - 19 - -

6 TMDS Data1 CEC - 13

7 TMDS Data0+ Reserved 14

HDMI Port:

E 1224HM

HARDWARE INSTALLATION

Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen

Laptops, Notebooks etc. gibt, können wir Ihnen nur eine generelle Anleitung zum Anschluss des

EX-1224HM geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres

Computersystems.

1. Verbinden Sie das mitgelieferte USB 3.2 Gen 1 Kabel mit der USB C Buchse des EX- -

1224HM.

2. Verbinden Sie nun das andere Ende des mitgelierten USB 3.2 Gen 1 Kabels mit einer

USB C Buchse an Ihrem Laptop/Notebook.-

3. - Nun können Sie die verschiedenen Endgeräte an den EX 1224HM anschließen.

Falls Sie die 7 1 Dockingstation entfernen möchte, können Sie diese wie folgt vom EX-in- -

1224HM entfernen:

REINIGUNG

Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes

Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte

darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden

Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!

LAYOUT

ANSCHLÜSSE

Manua

Schweiz:

EXSYS Vertriebs GmbH

Dübendorfstrasse 17

8602 Wangen

www.exsys.ch

Deutschland:

EXSYS Vertriebs GmbH

Industriestrasse 8

61449 Steinbach

www.exsys.de

Italien:

EXSYS Italia Srl

Via Belvedere, 45/B

I 22100 Como -

www.exsys.it

USB 3.2 Gen 1 C Buchse:-

Achtung!

Stecker niemals umgekehrt

oder mit Gewalt einstecken.

USB 3.2 Gen 1 A Buchse:-

StdB_SSTX -

StdB_SSTX+

GND_DR

VCC

StdB_SSTX +

StdB_SSTX -

D+

D-

GND

HDMI Anschluss

Pin Signal Pin Signal Pin Signal

1 TMDS Data2+ 8 TMDS Data0 Shield SCL 15

2 TMDS Data2 Shield 9 TMDS Data0 SDA - 16

3 TMDS Data2 TMDS Clock+ DDC/CEC/HEC Masse - 10 17 -

4 TMDS Data1+ TMDS Clock Shield +5V (max. 50mA) 11 18

5 TMDS Data1 Shield TMDS Clock Hot Plug Erkennung, HEC Data+ 12 - 19 - -

6 TMDS Data1 CEC - 13

7 TMDS Data0+ Reserviert 14

HDMI Anschluss:

Wenn Sie die 7 1 Dockingstation wieder an den EX 1224HM anbringen möchten, gehen Sie -in- -

wie folgt vor:

The EX 1224HM is a laptop stand with a removable 7 1 USB C docking station, which brings - -in- -

your laptop screen to a comfortable working height thanks to its adjustable height and angle.

The versatile connection options allow you to connect all your peripheral devices. USB C Power -

Delivery (PD) allows you to connect your existing laptop power supply directly to the EX-

1224HM. The rubber nubs on the surface of the stand guarantee a perfect hold for your laptop.

Compatibility: USB 1.1, 2.0, 3.2 Gen 1 / TCP/IP 10/100/1000

Operating Systems: Windows 98 / 2000 / XP / Vista / 7 / 8.x / 10 / 11 / Server 20xx / Linux /

Mac OS

Connectors: 2x USB 3.2 Gen 1 C Port (Downstream & Upstream), 1x USB C PD - -

- IN (up to 100W), 3x USB 3.2 Gen 1 A Port (Downstream),

1x HDMI 4K@60Hz

Extent of delivery: 1224HM, USB C C Host Cable (0,5m), Manual EX- -

DESCRIPTION & TECHNICAL INFORMATION

USB 3.2 Gen 1 C Port-

HDMI

USB 3.2 Gen 1 A Port USB 3.2 Gen 1 C Port (HOST)- -

USB C PD IN (100W)-
