Side 1/2

www.fonestar.com

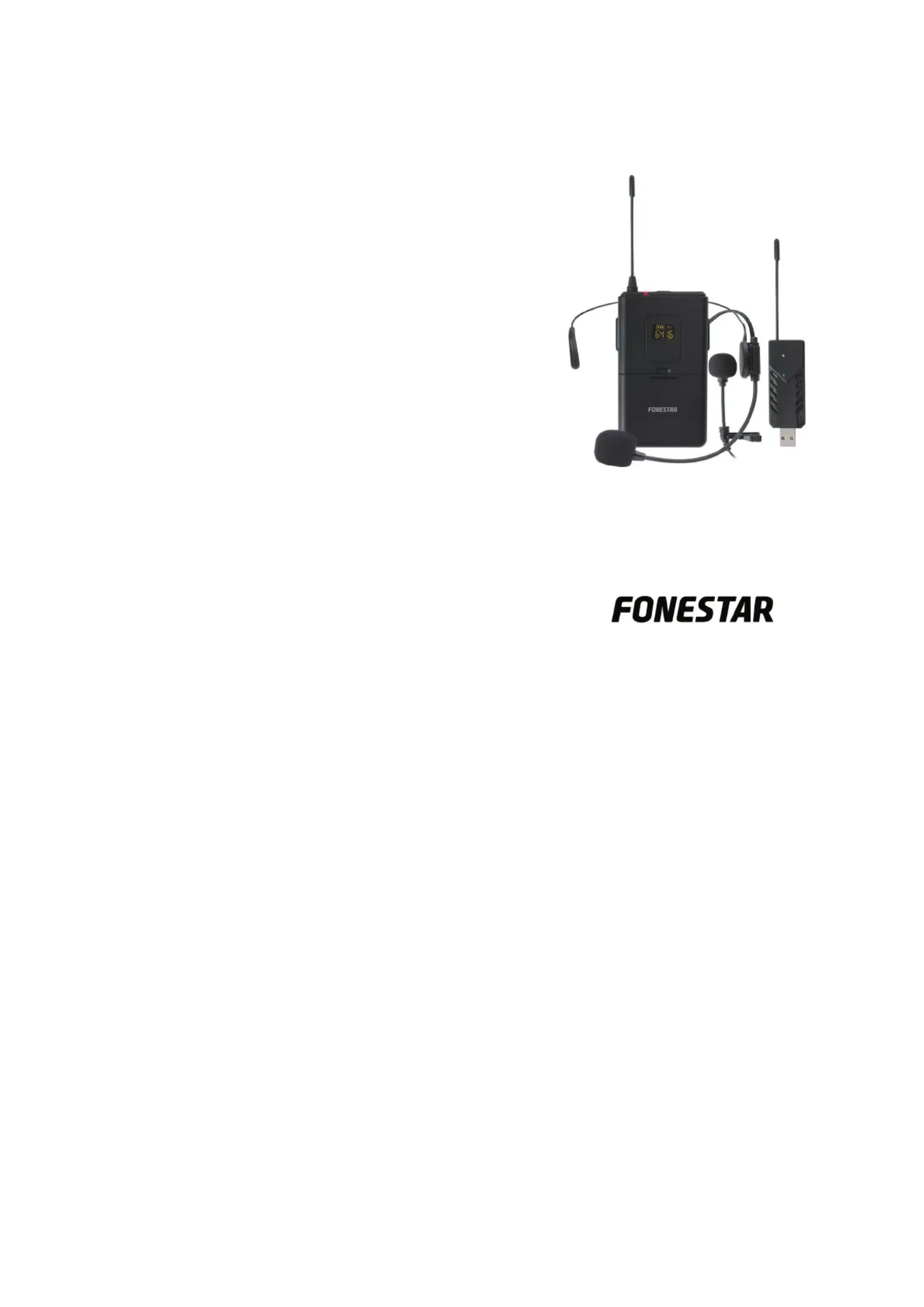

WI-MIC

UHF WIRELESS BELT-PACK MICROPHONE

MICRÓFONO INALÁMBRICO DE PETACA UHF

MICROPHONE DE BOÎTIER SANS FIL UHF

MICROFONE SEM FIOS PORTÁTIL UHF

QUICK START GUIDE/GUÍA RÁPIDA/

GUIDE DE DÉMARRAGE RAPIDE/GUIA RÁPIDO

DESCRIPTION/DESCRIPCIÓN/DESCRIPTION/DESCRIÇÃO

- Headset and lavalier microphone with electret condenser capsule, providing

excellent sound clarity.

- Plug and play USB receiver, compatible with Windows/Mac without drivers.

- Additional audio output for monitoring or ampliﬁcation.

- UHF 641-699 MHz transmitter with clip.

- 24 channels available

- Micrófono de cabeza y solapa con cápsula de condensador electret, que proporciona

un sonido de excelente nitidez

- Receptor USB plug and play, compatible con Windows/Mac sin necesidad de drivers

- Salida de audio adicional para monitorización o ampliﬁcación

- Transmisor UHF 641-699 MHz con clip de sujeción

- 24 canales disponibles

- Microphone serre-tête et de revers avec capsule à condensateur à électret, offrant

une excellente clarté sonore

- Récepteur USB plug and play, compatible avec Windows/Mac sans pilote

- Sortie audio supplémentaire pour le contrôle ou l’ampliﬁcation

- Émetteur UHF 641-699 MHz avec clip

- 24 canaux disponibles

- Microfone de cabeça e lapela com cápsula de condensador electret, que proporciona

um som de excelente nitidez.

- Recetor USB plug and play, compatível com Windows/Mac sem necessidade de

drivers.

- Saída de áudio adicional para monitorização ou ampliﬁcação.

- Transmisor UHF 641-699 MHz com clip de ﬁxação.

- 24 canais disponíveis

L’émetteur et le récepteur se synchronisent automatiquement sur la fréquence

sélectionnée. Si vous rencontrez des difﬁcultés de connexion et que le voyant blanc ne

s’allume pas, suivez les étapes ci-dessous :

1.- Débrancher le récepteur de l’alimentation électrique.

2.- Avec l’émetteur allumé, appuyez sur le bouton FREQ+ pendant 3 secondes

jusqu’à ce que l’afﬁchage clignote.

3.- Connectez le récepteur à l’alimentation électrique. L’indicateur LED blanc clignote

plusieurs fois et s’éteint.

4.- Appuyez sur FREQ+ pour quitter le mode de synchronisation. La LED blanche

s’allume en continu, indiquant que la connexion entre l’émetteur et le récepteur a

été établie avec succès.

O transmissor e o recetor irão sincronizar-se automaticamente com a frequência

selecionada. Se houver diﬁculdades com a ligação e o LED branco não acender, siga

os passos abaixo:

1.- Dessligue o recetor da fonte de alimentação.

2.- Com o transmissor ligado, pressione o botão FREQ+ durante 3 segundos até o

ecrã piscar.

3.- Ligue o recetor à fonte de alimentação, o indicador LED branco irá piscar várias

vezes, apagando-se de seguida.

4.- Pressione FREQ+ para sair do modo de sincronização. O LED branco ﬁcará

aceso indicando que a ligação entre o transmissor e o recetor foi estabelecida

com sucesso.

CONTROLS AND CONNECTIONS

TRANSMITTER/EMISOR/ÉMETTEUR/TRANSMISSOR

UHF

TRANSMITTER

INCLUDED

FREQ +

2 x LR6-AA

RECEIVER/RECEPTOR/RÉCEPTEUR/RECEPTOR

AMP

5 V DC + AUDIO

ON / ENCENDIDO / ALLUMÉ / LIGADO

OFF / APAGADO / ÉTEINT / DESLIGADO

ANT.

ON/OFF MIC ON/OFF

STATUS

OPERATION/FUNCIONAMIENTO/OPERATION/OPERAÇÃO

1.- Insert the batteries into the transmitter and connect the microphone you wish to

use (lavalier or headset microphone)

2.- Connect the receiver to the power supply and the audio output to a loudspeaker/

ampliﬁer using the audio cable.

b: if you are using a PC, the use of the audio cable is not necessary as the PC

will recognise it as an input device.

3.- Turn on the transmitter

4.- (OPTIONAL) Change the transmitter frequency if audio interference occurs by

pressing the FREQ+ button (24 channels).

NOTE: if more than one WI-MIC is used in the same area, please note that they

must use different frequencies.

1.- Coloque las pilas en el transmisor y conecte el micrófono que desee utilizar (de

solapa o de cabeza)

2.- Conecte el receptor a la alimentación y la salida de audio a un altavoz/ampliﬁcador

mediante el cable de audio.

b: si utiliza un PC no será necesario el uso del cable de audio p2-ya que el PC lo

reconocerá como un dispositivo de entrada.

3.- Encienda el emisor

4.- (OPCIONAL) Modiﬁque la frecuencia del emisor si se producen interferencias en

el audio pulsando el botón FREQ+ (24 canales).

NOTA: si utiliza más de un WI-MIC en la misma zona tenga en cuenta que deben

utilizar frecuencias diferentes.

1.- Insérez les piles dans l’émetteur et connectez le microphone que vous souhaitez

utiliser (de revers ou micro-casque)

2.- Connectez le récepteur à l’alimentation et la sortie audio à un haut-parleur/

ampliﬁcateur à l’aide du câble audio.

b : si vous utilisez un PC, vous n’avez pas besoin d’utiliser le câble audio car le

PC le reconnaîtra comme un périphérique d’entrée.

3.- Allumez l’émetteur

4.- (FACULTATIF) Changez la fréquence de l’émetteur en cas d’interférences audio

en appuyant sur le bouton FREQ+ (24 canaux).

REMARQUE : si vous utilisez plus d’un WI-MIC dans la même zone, veuillez

noter qu’ils doivent utiliser des fréquences différentes.

1.- Coloque as pilhas no transmissor e ligue o microfone que deseja utilizar (de lapela

ou de cabeça)

2.- Ligue o recetor à fonte de alimentação e a saída de áudio a uma coluna/

ampliﬁcador utilizando o cabo de áudio.

b: se estiver a usar um PC, não precisa de usar o cabo de áudio, pois o PC irá

reconhecê-lo como um dispositivo de entrada.

3.- Ligue o transmissor

4.- (OPCIONAL) Caso haja interferências no áudio, altere a frequência do transmissor

pressionando o botão FREQ+ (24 canais).

NOTA: se utilizar mais do que um WI-MIC na mesma zona, tenha em consideração

de que deve utilizar frequências diferentes.

SYNCHRONISATION/SINCRONIZACIÓN/SYNCHRONISATION/

SINCRONIZAÇÃO

The transmitter and receiver will automatically synchronise to the selected frequency.

If you experience difﬁculties with the connection and the white LED does not light up,

follow the steps below

1.- Disconnect the receiver from the power supply

2.- With the transmitter switched on, press the FREQ+ button for 3 seconds until the

display ﬂashes.

3.- Connect the receiver to the power supply and the white LED indicator will ﬂash

several times and turn off.

4.- Press FREQ+ to exit the synchronisation mode and the white LED will light up

continuously indicating that the connection between the transmitter and receiver

has been successfully established.

El transmisor y receptor se sincronizarán automáticamente a la frecuencia seleccionada.

Si presentara diﬁcultades en la conexión y el indicador led blanco no se encendiera

siga los siguientes pasos:

1.- Desconecte el receptor de la alimentación

2.- Con el emisor encendido, pulse el botón FREQ+ durante 3 segundos hasta que

la pantalla parpadee

3.- Conecte el receptor a la alimentación y el indicador led blanco parpadeará varias

veces y se apagará.

4.- Pulse FREQ+ para salir del modo de sincronización y el led blanco se encenderá

de forma permanente indicando que la conexión entre emisor y receptor se p2-ha

establecido correctamente.

Produkt Specifikationer

Mærke:	FoneStar
Kategori:	Vugge/dockingstation
Model:	WI-MIC
Bredde:	26 mm
Dybde:	12 mm
Højde:	76 mm
Vægt:	100 g
Produktfarve:	Sort
Produkttype:	Bærbar mono højttaler
Antal højttalere:	1
Udgangseffekt (RMS):	- W
Anbefalet brug:	Universel
Frekvensområde:	641 - 699 Hz
Forbindelsesteknologi:	Trådløs
USB-tilslutning:	Ja
Batteritype:	AA
Antal understøttede batterier:	2
Understøttede mobile operativsystemer:	Windows CE, iOS
Indbygget mikrofon:	Ja
DC indgangsspænding:	5 V
Produktdesign:	Rektandel
