Refrigerators

Profile Side by Side

200D2600P050 49-60393 10-05 JR

La section française commence à la page 46

La sección en español empieza en la página 88

Safety Instructions . . . . . . . . . . .2–4

Operating Instructions

Automatic Icemaker . . . . . . . . . . .14

Care and Cleaning . . . . . . . . . .16, 17

Crispers and Pans . . . . . . . . . . . . .13

CustomCool™ . . . . . . . . . . . . . . . .7, 8

Ice and Water Dispenser . . . . . . . .15

Refrigerator Doors . . . . . . . . . . . .12

Replacing the Light Bulbs . . . . . . .18

Shelves and Bins . . . . . . . . . . .10, 11

Temperature Controls . . . . . . . . . . .5

TurboCool™ . . . . . . . . . . . . . . . . . . .6

Water Filter . . . . . . . . . . . . . . . . . . .9

Installation Instructions

Installing the Refrigerator . . . .28–31

Moving the Refrigerator . . . . .24–27

Preparing to Install

the Refrigerator . . . . . . . . . . . . . . .23

Trim Kits and Panels . . . . . . . .19–22

Water Line Installation . . . . . .32–34

Troubleshooting Tips . . . . . . .36–38

Normal Operating Sounds . . . . . .35

Consumer Support

Consumer Support . . . . .Back Cover

Performance Data Sheet . . . . . . . .41

Product Registration . . . . . . . .43, 44

State of California Water

Treatment Device Certificate . . . . .42

Warranty (Canadian) . . . . . . . . . . .39

Warranty (U.S.) . . . . . . . . . . . . . . .40

Réfrigérateurs

Profile Côte à Côte

Refrigeradores

Profile Lado a Lado

Models 23, 25, 26, 27 and 29

Write the model and serial numbers here:

Model # __________________________

Serial # __________________________

Find these numbers on a label inside

the refrigerator compartment at the

top on the right side.

Owner’s Manual

and Installation

Manuel d’utilisation

et d’installation

Manual del propietario

e instalación

Consumer Support Troubleshooting Tips Operating Instructions Safety InstructionsInstallation Instructions

IMPORTANT SAFETY INFORMATION.

READ ALL INSTRUCTIONS BEFORE USING.

WARNING!

Use this appliance only for its intended purpose as described in this Owner’s Manual.

SAFETY PRECAUTIONS

When using electrical appliances, basic safety precautions should be followed, including the following:

■

■This refrigerator must be properly installed

and located in accordance with the Installation

Instructions before it is used.

■

■Do not allow children to climb, stand or hang

on the shelves in the refrigerator. They could

damage the refrigerator and seriously injure

themselves.

■

■Do not touch the cold surfaces in the freezer

compartment when hands are damp or wet. Skin

may stick to these extremely cold surfaces.

■

■Do not store or use gasoline or other flammable

vapors and liquids in the vicinity of this or any

other appliance.

■

■In refrigerators with automatic icemakers,

avoid contact with the moving parts of the

ejector mechanism, or with the heating element

located on the bottom of the icemaker. Do not

place fingers or hands on the automatic

icemaking mechanism while the refrigerator

is plugged in.

■

■Keep fingers out of the “pinch point” areas;

clearances between the doors and between

the doors and cabinet are necessarily small.

Be careful closing doors when children are

in the area.

■

■Unplug the refrigerator before cleaning and

making repairs.

NOTE: We strongly recommend that any servicing be

performed by a qualified individual.

■

■Setting either or both controls to 0 (off) does not

remove power to the light circuit.

■

■Do not refreeze frozen foods which have

thawed completely.

■

■Always clean the CustomCool™Tray after thawing

food.

Consumer SupportTroubleshooting TipsOperating InstructionsSafety Instructions Installation Instructions

ge.com

PROPER DISPOSAL OF THE REFRIGERATOR

Child entrapment and suffocation are not problems

of the past. Junked or abandoned refrigerators are

still dangerous…even if they will sit for “just a few

days.” If you are getting rid of your old refrigerator,

please follow the instructions below to help prevent

accidents.

Before You Throw Away Your Old Refrigerator

or Freezer:

■Take off the doors.

■Leave the shelves in place so that children may

not easily climb inside.

Refrigerants

All refrigeration products contain refrigerants,

which under federal law must be removed prior

to product disposal. If you are getting rid of an

old refrigeration product, check with the

company handling the disposal about what

to do.

USE OF EXTENSION CORDS

Because of potential safety hazards under certain conditions, we strongly recommend against the use

of an extension cord.

However, if you must use an extension cord, it is absolutely necessary that it be a UL-listed (in the United

States) or a CSA-listed (in Canada), 3-wire grounding type appliance extension cord having a grounding

type plug and outlet and that the electrical rating of the cord be 15 amperes (minimum) and 120 volts.

DANGER! RISK OF CHILD ENTRAPMENT

Consumer Support Troubleshooting Tips Operating Instructions Safety InstructionsInstallation Instructions

IMPORTANT SAFETY INFORMATION.

READ ALL INSTRUCTIONS BEFORE USING.

WARNING!

HOW TO CONNECT ELECTRICITY

Do not, under any circumstances, cut or remove the third (ground) prong from the power cord. For

personal safety, this appliance must be properly grounded.

The power cord of this appliance is equipped

with a 3-prong (grounding) plug which mates

with a standard 3-prong (grounding) wall outlet

to minimize the possibility of electric shock hazard

from this appliance.

Have the wall outlet and circuit checked by a

qualified electrician to make sure the outlet is

properly grounded.

If the outlet is a standard 2-prong outlet, it is your

personal responsibility and obligation to have it

replaced with a properly grounded 3-prong wall

outlet.

The refrigerator should always be plugged into its

own individual electrical outlet which has a voltage

rating that matches the rating plate.

This provides the best performance and also

prevents overloading house wiring circuits which

could cause a fire hazard from overheated wires.

Never unplug your refrigerator by pulling on the

power cord. Always grip plug firmly and pull straight

out from the outlet.

Repair or replace immediately all power cords that

have become frayed or otherwise damaged. Do not

use a cord that shows cracks or abrasion damage

along its length or at either end.

When moving the refrigerator away from the

wall, be careful not to roll over or damage the

power cord.

READ AND FOLLOW THIS SAFETY INFORMATION CAREFULLY.

SAVE THESE INSTRUCTIONS

Consumer SupportTroubleshooting TipsOperating Instructions

Safety Instructions

Installation Instructions

About the temperature controls. ge.com

The temperature controls are preset in the factory at for the37°F

refrigerator compartment and for the freezer compartment. Allow0°F

24 hours for the temperature to stabilize to the preset recommended

settings.

The temperature controls can display both the SET temperature

as well as the actual temperature in the refrigerator and freezer.

The actual temperature may vary slightly from the SET temperature

based on usage and operating environment.

Setting either or both controls to stops cooling in both the freezerOFF

and refrigerator compartments, but does not shut off electrical power

to the refrigerator.

NOTE: The refrigerator is shipped with protective film covering the

temperature controls. If this film was not removed during installation,

remove it now.

The Performance Air-Flow System is designed to

maximize temperature control in the refrigerator

and freezer compartments. This unique special

feature consists of the Air Tower along the back

wall of the refrigerator and the Air Tunnel on the

bottom portion of the freezer rear wall. Placing food

in front of the louvers on these components will not

affect performance. Although the Air Tower and

the Air Tunnel can be removed, doing so will affect

temperature performance. (For removal

instructions, on-line, 24 hours a day, contact us at

ge.com or call 800.GE.CARES. In Canada, contact

us at geappliances.ca or call 1.800.361.3400.)

Performance Air Flow System

To change the temperature, press and release the

WARMER COLDERor pad. The SET light will come

on and the display will show the set temperature.

To change the temperature, tap either the

WARMER COLDERor pad until the desired

temperature is displayed. Refrigerator temperatures

can be adjusted between 34°F and 44°F and the

freezer temperatures can be adjusted between

–6°F and +6°F.

Once the desired temperature has been set,

the temperature display will return to the actual

refrigerator and freezer temperatures after 5

seconds. Several adjustments may be required.

Each time you adjust controls, allow 24 hours for the

refrigerator to reach the temperature you have set.

To turn the cooling system off, tap the WARMER pad

for either the refrigerator or the freezer until the

display shows OFF. To turn the unit back on, press the

COLDER pad for either the refrigerator or freezer.

The SET light will illuminate on the side you

selected. Then press the pad again (on theCOLDER

side where the SET light is illuminated) and it will

go to the preset points of 0°F for the freezer and

37°F for the refrigerator. Setting either or both

controls to OFF stops cooling in both the freezer

and refrigerator compartments, but does not shut

off electrical power to the refrigerator.

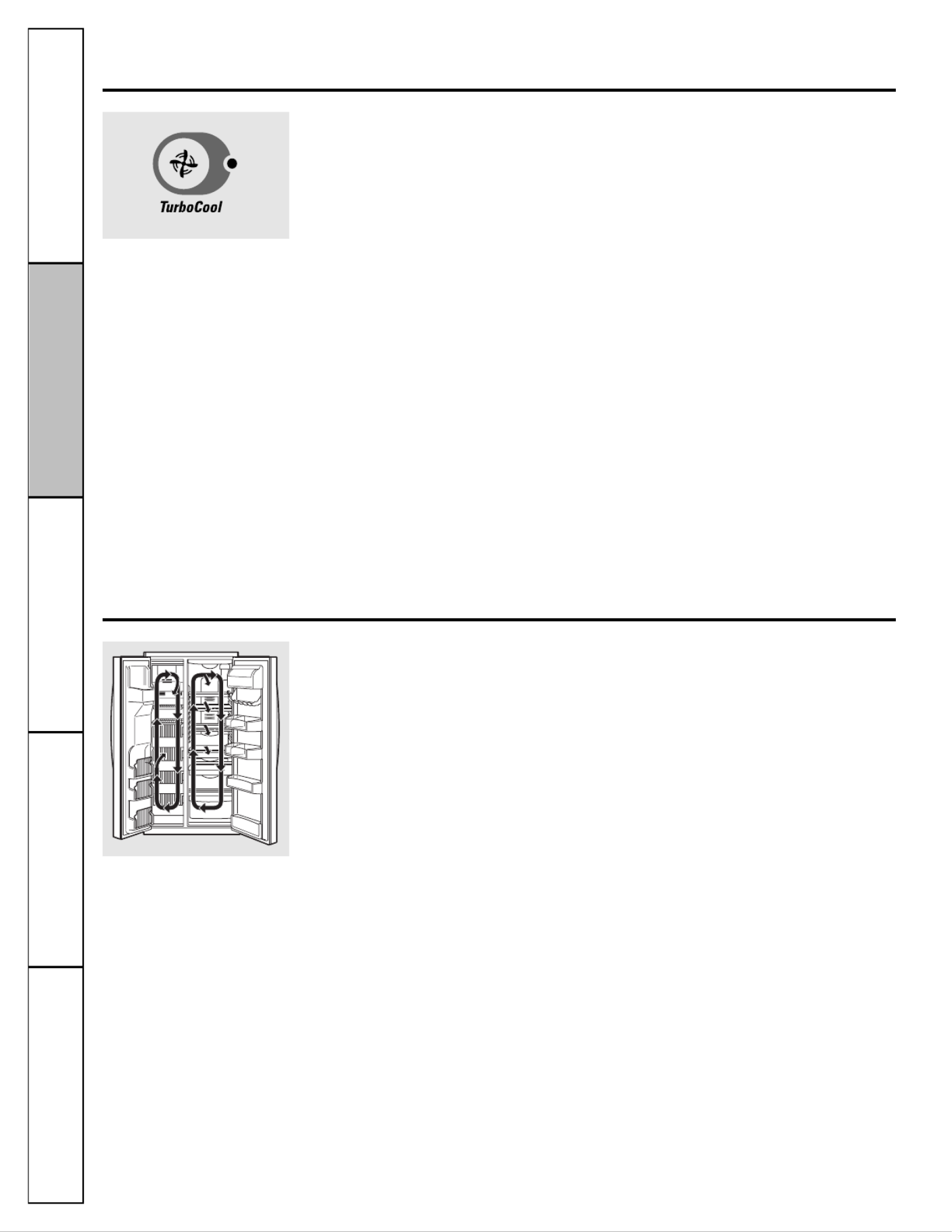

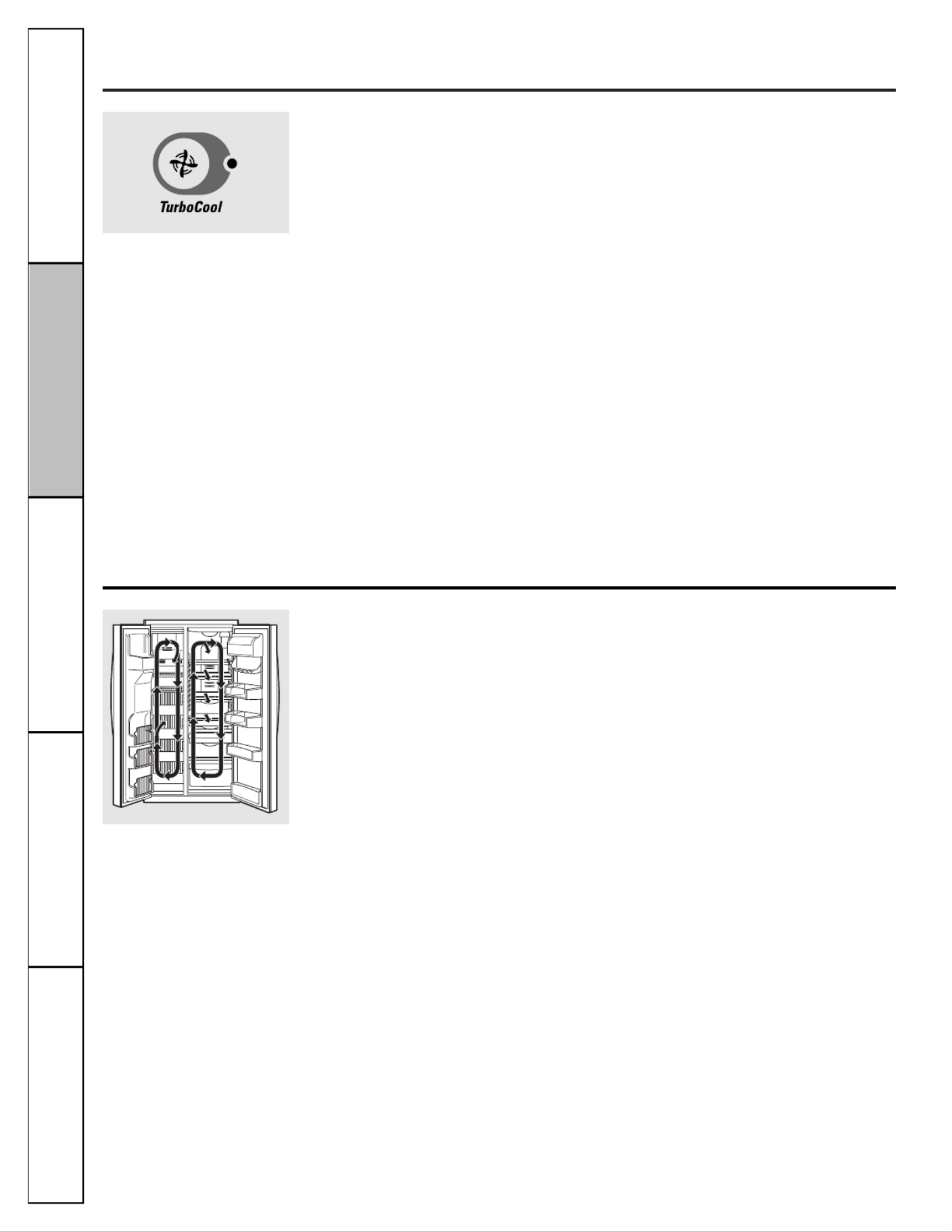

About TurboCool.

™

How it Works

TurboCool™rapidly cools the refrigerator

compartment in order to more quickly

cool foods. Use TurboCool when adding a

large amount of food to the refrigerator

compartment, putting away foods after they

have been sitting out at room temperature

or when putting away warm leftovers. It can

also be used if the refrigerator has been

without power for an extended period.

Once activated, the compressor will turn on

immediately and the fans will cycle on and

off at high speed as needed for eight hours.

The compressor will continue to run until

the refrigerator compartment cools to

approximately 34°F (1°C), then it will cycle

on and off to maintain this setting. After

8 hours, or if TurboCool is pressed again,

the refrigerator compartment will return

to the original setting.

How to Use

Press TurboCool. The refrigerator

temperature display will show TC.

After TurboCool is complete, the refrigerator

compartment will return to the original

setting.

NOTES:

The refrigerator temperature cannot be changed

during TurboCool.

The freezer temperature is not affected during

TurboCool.

When opening the refrigerator door during

TurboCool, the fans will continue to run if they

have cycled on.

Consumer Support Troubleshooting Tips Operating Instructions Safety InstructionsInstallation Instructions

About ClimateKeeper2.™

How it Works

The new ClimateKeeper2™is the industry’s

most advanced refrigeration system,

delivering optimum temperature and

humidity performance to keep food garden

fresh longer and reduce freezer burn, while

maintaining E star-level efficiency.

The new ClimateKeeper2 system features

two evaporators—one for the refrigerator

and one for the freezer.

This provides two separate cooling systems

for the entire unit, and separates the

airflow between the fresh food and freezer

sections during normal cooling operations.*

This ensures that the humidity levels in the

fresh food section are significantly higher

than in a conventional system,** allowing

fresh produce and other unsealed foods to

retain their moisture content and freshness

longer. Moisture sensitive foods such as

fresh fruit, salads, rice, etc., can now be

stored on open shelves without excessive

moisture loss. Due to the higher humidity

in the refrigerator, you may on occasion

experience fog or small amounts of

moisture in the refrigerator compartment.

This is normal and may come and go as

different food loads and environmental

conditions change. Wipe dry with a paper

towel if desired.

The separate airflow system minimizes

the mixing of air between the two

compartments, which reduces odor

transfer to improve the taste of ice.

The ClimateKeeper2 system also reduces

the number of defrosting cycles in the

freezer evaporator, thereby reducing

freezer burn.

*Freezer air is used in the CustomCool feature.

**Testing shows a higher level of humidity in

the Fresh Food section in ClimateKeeper2

refrigerators versus conventional units.

Empty the pan. Place the Chill/Thaw

tray in the pan. Place the items on the

tray and close the pan completely.

Select the ExpressThaw,

™ExpressChill™

or SelectTemp™pad. The display and

SET light will come on. Tap the pad

until the light appears next to the

desired setting. Use the chart to

determine the best setting to use.

■To stop a feature before it is

finished, tap that feature’s pad

until no options are selected and

the display is off.

■During andExpressThaw

ExpressChill,the display on the

controls will count down the time

in the cycle.

■After the ExpressThaw cycle is

complete, the pan will reset to the

MEAT setting (32°F) to help preserve

thawed items until they are used.

■The displayed actual temperature of

the CustomCool pan may vary slightly

from the temperature based onSET

usage and operating environment.

NOTE: For food safety reasons, it is recommended

that foods be wrapped in plastic wrap when using

ExpressThaw. This will help contain meat juices

and improve thawing performance.

About CustomCool

™

.ge.com

The CustomCool™feature is a system of

dampers, a fan, a temperature thermistor

and a heater. Depending on the function

selected, a combination of these will be

used to quickly chill items, thaw items or

hold the pan at a specific temperature.

The pan is tightly sealed to prevent the pan’s

temperature from causing temperature

fluctuations in the rest of the refrigerator.

Some CustomCool models feature a beverage

center. It is designed to store beverages at

colder temperatures. Select the Beverage

Center pad if you like to keep extra-chilled

refreshments on hand.

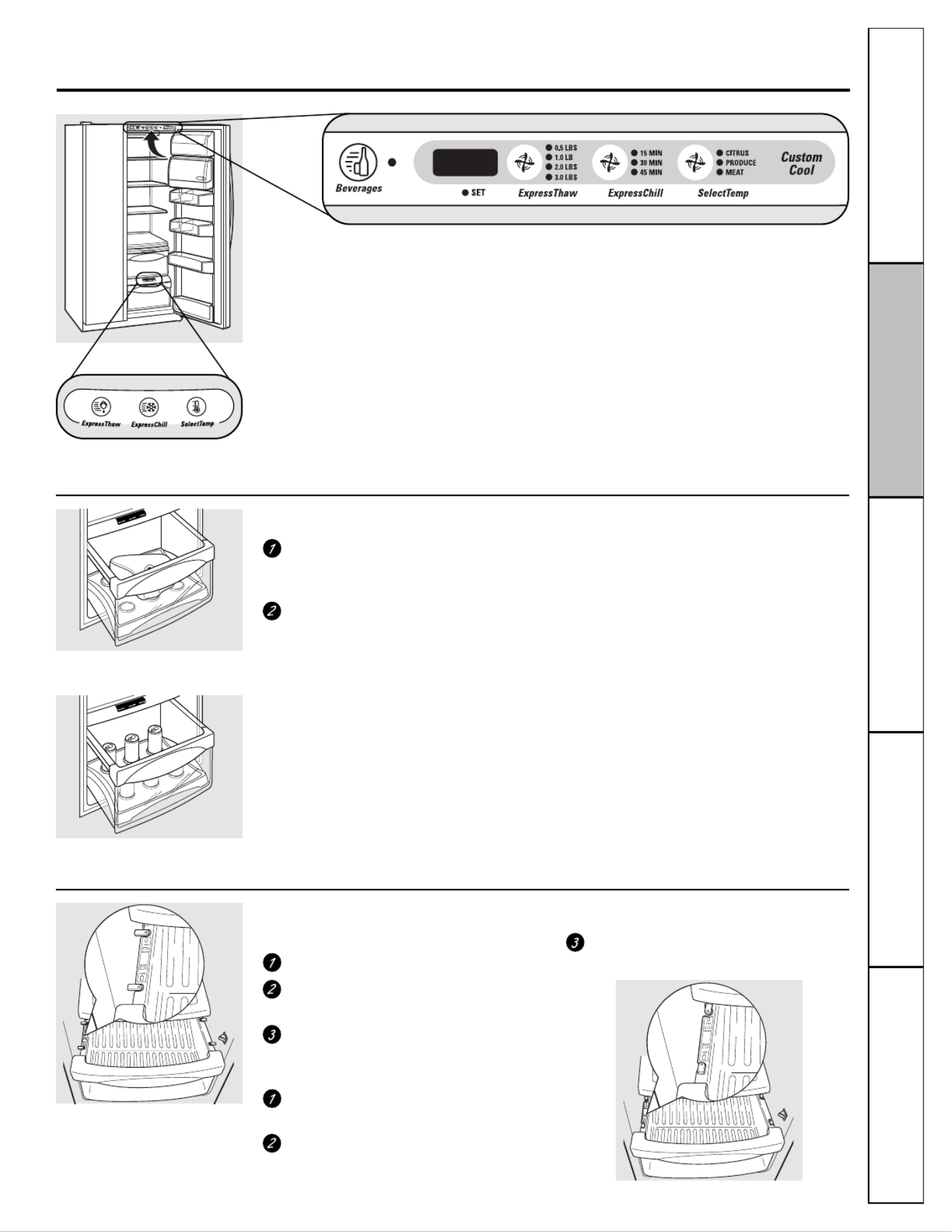

The controls for this pan are located at the

top of the refrigerator with the temperature

controls.

How to Use

How it Works

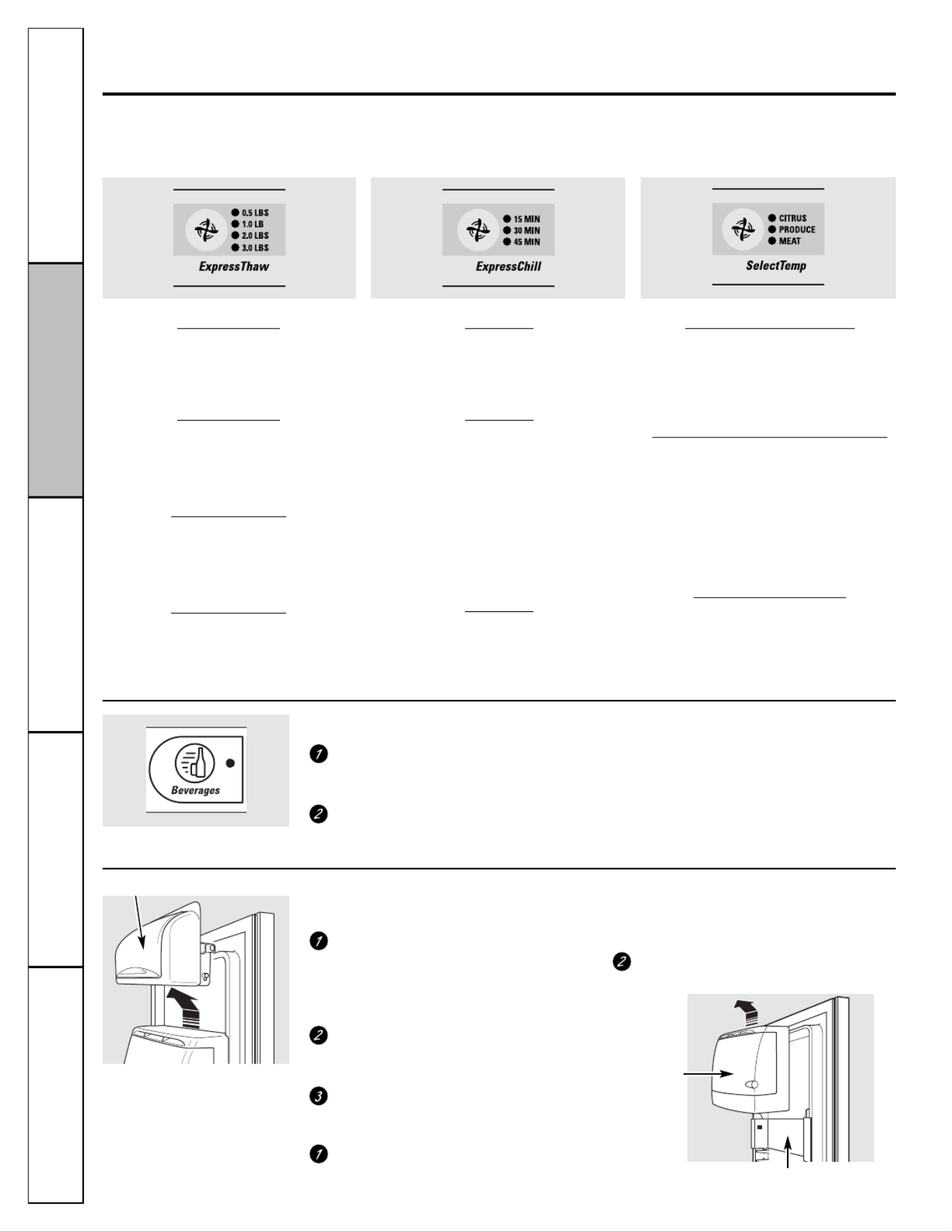

ExpressThaw™

To remove:

Pull the drawer out to the stop position.

Rotate all four swing locks to the unlock

position.

Lift the front of the drawer up and out.

To replace:

Make sure all four swing locks are in the

unlock position.

Place the sides of the drawer into the

drawer supports, making sure the swing

locks fit on the drawer slots.

Lock all four swing locks by rotating

them to the lock position.

How to Remove and Replace the Drawer

ExpressChill™

Consumer SupportTroubleshooting TipsOperating Instructions

Safety Instructions

Installation Instructions

About CustomCool

™

CustomCool™Chart

NOTE: Results may vary depending on packaging, starting temperature and other food traits.

0.5 Lb. (4 hours)

■Hamburger Patties (0.5 lb)

■Individually Wrapped

Filet Mignon (0.5 lb)

1.0 Lb. (6 hours)

■Chicken Breasts (1.0 lb)

■Ground Beef (1.0 lb)

■Steak (1.0 lb)

2.0 Lbs. (10 hours)

■Chicken Breasts (2.0 lbs)

■Ground Beef (2.0 lbs)

■Steak (2.0 lbs)

3.0 Lbs. (12 hours)

■Chicken Breasts (3.0 lbs)

■Ground Beef (3.0 lbs)

■Steak (3.0 lbs)

15 Minutes

■1 Beverage Can (12 oz)

■2 Small Juice Boxes (6–8 oz each)

30 Minutes

■2 to 6 Beverage Cans (12 oz each)

■2 Plastic 20 oz Bottles of Beverage

■4 to 6 Small Juice Boxes

(6–8 oz each)

■3 Foil Juice Packets

■Wine (750 ml bottle)

45 Minutes

■2 Liter of Beverage

■1/2 Gallon of Juice

■Gelatin–1 package

Citrus Setting (43°F)

■Oranges, Lemons, Limes,

Pineapple, Cantaloupe

■Beans, Cucumbers, Tomatoes,

Peppers, Eggplant, Squash

Produce Setting (35°F)

■Strawberries, Raspberries, Kiwifruit,

Pears, Cherries, Blackberries,

Grapes, Plums, Nectarines, Apples

■Asparagus, Broccoli, Corn,

Mushrooms, Spinach, Cauliflower,

Kale, Green Onion, Beets, Onions

Meat Setting (32°F)

■Raw Meat, Fish and Poultry

Consumer Support Troubleshooting Tips Operating Instructions Safety InstructionsInstallation Instructions

Select the Beverage Center pad. The set

light will come on and the feature will

operate as required.

To turn off the feature, press Beverage

Center pad and set light will turn off.

NOTE: Unless turned off as above, feature will

remain active for six months. Press the Beverage

Center pad to restart.

How to Use

To remove:

Remove dairy bin first. Holding the

bottom of the dairy bin, lift the front

straight up, then lift up and out.

Holding left and right side of beverage

center, lift straight up and out.

Leave adapter in place.

To replace:

Engage backside of beverage center in

molded supports on adapter. Then

push down on the sides of the beverage

center. The beverage center will lock

into place.

Replace dairy bin.

How to Remove and Replace the Beverage Center

Dairy Bin

Adapter

Beverage

Center

About the water filter. (on some models) ge.com

Water Filter Cartridge

The water filter cartridge is located in the

back upper right corner of the refrigerator

compartment.

When to Replace the Filter

There is a replacement indicator light for

the water filter cartridge on the dispenser.

This light will turn orange to tell you that

you need to replace the filter soon.

The filter cartridge should be replaced

when the replacement indicator light turns

red or if the flow of water to the dispenser

or icemaker decreases.

Installing the Filter Cartridge

If you are replacing the cartridge, first

remove the old one by slowly turning

it to the left. Do not pull down on the

cartridge. A small amount of water may

drip down.

Fill the replacement cartridge with

water from the tap to allow for better

flow from the dispenser immediately

after installation.

Lining up the arrow on the cartridge

and the cartridge holder, place the

top of the new cartridge up inside

the holder. push it up into Do not

the holder.

Slowly turn it to the right until the filter

cartridge stops. DO NOT OVERTIGHTEN.

As you turn the cartridge, it will

automatically raise itself into position.

Cartridge will rotate about 1/4 turn.

Run water from the dispenser for

3 minutes (about 11⁄2gallons) to clear

the system and prevent sputtering.

Press and hold the RESET WATER FILTER

pad on the dispenser for 3 seconds.

NOTE: A newly-installed water filter cartridge may

cause water to spurt from the dispenser.

Filter Bypass Plug

You must use the filter bypass plug

when a replacement filter cartridge is not

available. The dispenser and the icemaker

will not operate without the filter or filter

bypass plug.

Replacement Filters:

To order additional filter cartridges

in the United States, visit our Website,

ge.com, or call GE Parts and Accessories,

800.626.2002.

GWF

Suggested Retail $34.95 USD

Customers in Canada should consult

the yellow pages for the nearest Camco

Service Center.

Place the top of the cartridge up

inside the cartridge holder and

slowly turn it to the right.

Filter Bypass Plug

Cartridge

Holder

Consumer SupportTroubleshooting TipsOperating Instructions

Safety Instructions

Installation Instructions

Consumer Support Troubleshooting Tips Operating Instructions Safety InstructionsInstallation Instructions

About the shelves and bins.

Refrigerator Door Bins and Freezer Door Tilt-Out Bins

Large Bins

The larger refrigerator door bins and

freezer tilt-out door bins are adjustable.

To remove: Lift the front of the bin straight

up, then lift up and out.

To replace or relocate: Engage the back side

of the bin in the molded supports on the

door. Then push down on the front of the

bin. Bin will lock in place.

Small Bins

To remove: Lift the front of the bin straight

up then out.

To replace: Position the bin above the

rectangular molded supports on the door.

Then slide the bin down onto the support

to lock it in place.

The snugger helps prevent tipping, spilling

or sliding of small items stored on the door

shelf. Place a finger on either side of the

snugger near the rear and move it back

and forth to fit your needs.

Not all features are on all models.

Refrigerator bin

Freezer tilt-out bin

Snugger

QuickSpace™Shelf

This shelf splits in half and slides under

itself for storage of tall items on the shelf

below.

This shelf can be removed and replaced

or relocated just like Slide-Out Spillproof

Shelves.

On some models, this shelf cannot be used

in the lowest position.

Slide-Out Spillproof Shelf

The slide-out spillproof shelf allows you

to reach items stored behind others. The

special edges are designed to help prevent

spills from dripping to lower shelves.

To remove:

Slide the shelf out until it reaches the stop,

then press down on the tab and slide the

shelf straight out.

To replace or relocate:

Line the shelf up with the supports and

slide it into place. The shelf can be

repositioned when the door is at 90° or

more. To reposition the shelf, slide the shelf

past the stops and angle downward. Slide

shelf down to the desired position, line up

with the supports and slide into place.

Make sure you push the shelves all the way back

in before you close the door.

Press tab and pull shelf forward

to remove

Top freezer bin

Do not block CAUTION:

Be careful when

placing items in the

top bin. Make sure

that items do not

block or fall into

the ice chute.

Top freezer bin (on some models)

Do not block

CAUTION:

Part must be in

place as shown

for proper ice

dispensing. Food

cannot be stored

in this location.

ge.com

Not all features are on all models.

Slide-Out Freezer Shelves

To remove, slide out to the stop position,

lift the front past the stop position and

slide out.

Make sure you push the shelves all the way back

in before you close the door.

Freezer Baskets

To remove, push the basket all the way to the

back of the freezer. Lift up until the back

pins are disengaged. Lift the entire basket

up and pull out.

Make sure you push the baskets all the way back

in before you close the door.

Fixed Freezer Shelves

There are two types of fixed

freezer shelves.

To remove this type of shelf:

Lift the shelf up at the left side.

Bring the shelf out.

To remove this type of shelf:

Lift up the left side of the shelf and

slide it left into the center of the shelf

supports.

Rotate the right side of the shelf up

and out of the shelf supports.

NOTE FOR DISPENSER MODELS: In order to take

full advantage of the tilt-out ice bin, only store items

on the shelf below the ice bin that are no taller than

the lowest point on the bin.

Consumer SupportTroubleshooting TipsOperating InstructionsSafety Instructions Installation Instructions

Door Wine/Beverage Rack (on some models)

This rack holds up to 5 cans, one bottle of

wine or one 2-liter bottle of soda.

The rack hangs from the sides of the

dairy bin.

To remove:

Empty the wine/beverage rack.

Holding the bottom of the dairy bin,

lift the front straight up, then lift up

and out.

To detach the rack from the dairy bin,

pull the rack’s side wires out of the

holes on each side of the dairy bin.

To replace:

Reattach the rack to the sides

of the bin.

Engage the back side of the bin in

the molded supports on the door.

Then push down on the front of the

bin. The bin will lock into place.

Consumer Support Troubleshooting Tips Operating Instructions Safety InstructionsInstallation Instructions

About the refrigerator doors.

Refrigerator Doors

The refrigerator doors may feel different

than the ones you are used to. The special

door opening/closing feature makes sure

the doors close all the way and are securely

sealed.

When opening and closing the door you

will notice a stop position. If the door is

opened past this point, the door willstop

remain open to allow you to load and

unload food more easily. When the door

is only partially open, it will automatically

close.

The resistance you feel at the stop

position will be reduced as the door

is loaded with food.

When the door is only partially open,

it will automatically close.

Beyond this the door will stay open.stop

Door Alignment

If doors are uneven, adjust the refrigerator

door.

Using a 7/16″wrench, turn the door

adjusting screw to the right to raise the

door, to the left to lower it. (A nylon

plug, imbedded in the threads of the

pin, prevents the pin from turning

unless a wrench is used.)

After one or two turns of the wrench,

open and close the refrigerator door

and check the alignment at the top of

the doors.

7/16 Wrench″

Raise

About the crispers and pans. ge.com

About crisper removal.

Not all features are on all models.

Crisper Removal

Crispers can easily be removed by pulling

the drawer straight out and lifting the

drawer up and over the stop location.

If the door prevents you from taking out

the drawers, first try to remove the door

bins. If this does not offer enough

clearance, the refrigerator will need to

be rolled forward until the door opens

enough to slide the drawers out. In some

cases, when you roll the refrigerator out,

you will need to move the refrigerator

to the left or right as you roll it out.

Not all features are on all models.

Fruit and Vegetable Crispers

Excess water that may accumulate in the

bottom of the drawers should be wiped dry.

On some models, the bottom drawer has

full extension slides that allow full access

to the drawer.

Adjustable Humidity Crispers

Slide the control all the way to the HI setting

to provide high humidity recommended for

most vegetables.

Slide the control all the way to the LO

setting to provide lower humidity levels

recommended for most fruits.

H I L O

Convertible Deli Pan

The convertible deli pan has its own cold

air duct to allow a stream of cold air from

the freezer compartment or fresh food

compartment to flow to the pan.

The variable temperature control regulates

the air flow from the Climate Keeper.

Set the control to the coldest setting to

store fresh meats.

Set the control to cold to convert the pan

to normal refrigerator temperature and

provide extra vegetable storage space. The

cold air duct is turned off. Variable settings

between these extremes can be selected.

Consumer SupportTroubleshooting TipsOperating InstructionsSafety Instructions Installation Instructions

About the automatic icemaker.

Consumer Support Troubleshooting Tips Operating Instructions Safety InstructionsInstallation Instructions

Automatic Icemaker

The icemaker will produce seven cubes

per cycle—approximately 100–130 cubes

in a 24-hour period, depending on freezer

compartment temperature, room

temperature, number of door openings

and other use conditions.

If the refrigerator is operated before the

water connection is made to the icemaker,

set the power switch in the O (off) position.

When the refrigerator has been connected

to the water supply, set the power switch to

the position.l (on)

The icemaker will fill with water when it

cools to 15°F (–10°C). A newly installed

refrigerator may take 12 to 24 hours to begin

making ice cubes.

You will hear a buzzing sound each time

the icemaker fills with water.

Throw away the first few batches of ice to

allow the water line to clear.

Be sure nothing interferes with the sweep

of the feeler arm.

When the bin fills to the level of the feeler

arm, the icemaker will stop producing

ice. It is normal for several cubes to be

joined together.

If ice is not used frequently, old ice cubes

will become cloudy, taste stale and shrink.

Special note about dispenser models:

■Dispenser models have a tilt-out ice bin.

The bin can be tilted out as shown in the

illustrations, and it will hold itself up

while you take ice out or turn the

icemaker power switch on and off. Be

sure to put the bin back in place before

closing the door.

■To restore your ice level from an empty

bucket stage, the following steps are

recommended:

12 hours after the first batch of ice

has fallen into the bin, dispense

3 to 4 cubes.

After an additional 6 hours, dispense

3 to 4 cubes again.

These steps will restore your ice level

in the shortest amount of time.

NOTE: In homes with lower-than-average water

pressure, you may hear the icemaker cycle multiple

times when making one batch of ice.

A newly installed refrigerator may take 12 to 24 hours to begin making ice.

Lift the bin, then pull it

forward until the bin stops.

Removing Ice Bin (dispenser models)

CAUTION: The ice bin is heavy when full.

Set the power switch to the O (off) position

before removing the bin.

When replacing the bin, be sure to press it

firmly into place. If it does not go all the

way back, remove it and rotate the drive

mechanism 1/4 turn. Then push the bin

back again.

Icemaker

Feeler Arm

Power

Switch

Green

Power Light

Lower the bin to access ice

or reach the power switch.

NOTE: In order to take full advantage

of the tilt-out ice bin, only store items

on the shelf below the ice bin that

are no taller than the lowest point

on the bin.

On dispenser models,

to access ice or reach

the power switch:

Lift the bin, then pull it

forward until the bin stops.

Lift and pull forward again

to remove the bin.

Rotate

Drive

Mechanism

Dispenser Models only

Important Facts About Your Dispenser

■Do not add ice from trays or bags to

the storage drawer. It may not crush or

dispense well.

■Avoid overfilling glass with ice and use of

narrow glasses. Backed-up ice can jam the

chute or cause the door in the chute to

freeze shut. If ice is blocking the chute,

poke it through with a wooden spoon.

■Beverages and foods should not be

quick-chilled in the ice storage drawer.

Cans, bottles or food packages in the

storage drawer may cause the icemaker

or auger to jam.

■To keep dispensed ice from missing

the glass, put the glass close to, but not

touching, the dispenser opening.

■Some crushed ice may be dispensed

even though you selected CUBED ICE.

This happens occasionally when a few

cubes accidentally get directed to

the crusher.

■After crushed ice is dispensed, some

water may drip from the chute.

■Sometimes a small mound of snow will

form on the door in the ice chute. This

condition is normal and usually occurs

when you have dispensed crushed ice

repeatedly. The snow will eventually

evaporate.

About the ice and water dispenser. (on some models) ge.com

To Use the Dispenser

Select CUBED ICE , CRUSHED ICE

or WATER .

Press the glass gently against the top of

the dispenser cradle.

The spill shelf is not self-draining.

To reduce water spotting, the shelf and

its grille should be cleaned regularly.

If no water is dispensed when the refrigerator is

first installed, there may be air in the water line

system. Press the dispenser arm for at least two

minutes to remove trapped air from the water

line and to fill the water system. To flush out

impurities in the water line, throw away the first

six glassfuls of water.

CAUTION: Never put fingers or any other

objects into the ice crusher discharge opening.

Locking the Dispenser

Press the LOCK CONTROL

pad for 3 seconds to

lock the dispenser and

control panel. To

unlock, press and

hold the pad again

for 3 seconds.

Dispenser Light

This pad turns the night

light in the dispenser

on and off. The light

also comes on when

the dispenser cradle is

pressed. On some

models, if this light

burns out, it should be

replaced with a 6 watt

12V maximum bulb.

Quick Ice

When you need ice

in a hurry, press this

pad to speed up ice

production. This will

increase ice production

for the following

48 hours or until you

press the pad again.

Door Alarm

To set the alarm, press

this pad until the

indicator light comes

on. This alarm will

sound if either door is

open for more than

3 minutes. The light

goes out and the

beeping stops when

you close the door.

Spill Shelf

Consumer SupportTroubleshooting TipsOperating Instructions

Safety Instructions

Installation Instructions

Consumer Support Troubleshooting Tips Operating Instructions Safety InstructionsInstallation Instructions

Cleaning the Outside

The dispenser drip area, beneath the grille,

should be wiped dry. Water left in this area

may leave deposits. Remove the deposits by

adding undiluted vinegar to the well. Soak

until the deposits disappear or become

loose enough to rinse away.

The dispenser cradle. Before cleaning, lock

the dispenser by pressing and holding the

LOCK CONTROL pad for 3 seconds. Clean

with warm water and baking soda

solution—about a tablespoon (15 ml) of

baking soda to a quart (1 liter) of water.

Rinse thoroughly and wipe dry.

The door handles and trim. Clean with

a cloth dampened with soapy water.

Dry with a soft cloth.

The stainless steel panels and door handles

(on some models) can be cleaned with

a commercially available stainless steel

cleaner. A spray-on stainless steel cleaner

works best.

Do not use appliance wax or polish

on the stainless steel.

Keep the outside clean. Wipe with a clean

cloth lightly dampened with kitchen

appliance wax or mild liquid dish detergent.

Dry and polish with a clean, soft cloth.

Do not wipe the refrigerator with a soiled dish

cloth or wet towel. These may leave a residue

that can erode the paint. Do not use scouring

pads, powdered cleaners, bleach or cleaners

containing bleach because these products can

scratch and weaken the paint finish.

Cleaning the Inside

To help prevent odors, leave an open box of

baking soda in the fresh food and freezer

compartments.

Unplug the refrigerator before cleaning. If this

is not practical, wring excess moisture out

of sponge or cloth when cleaning around

switches, lights or controls.

Use warm water and baking soda solution—

about a tablespoon (15 ml) of baking soda

to a quart (1 liter) of water. This both

cleans and neutralizes odors. Rinse and

wipe dry.

Use of any cleaning solution other than that

which is recommended, especially those that

contain petroleum distillates, can crack or

damage the interior of the refrigerator.

Avoid cleaning cold glass shelves with hot water

because the extreme temperature difference

may cause them to break. Handle glass shelves

carefully. Bumping tempered glass can cause

it to shatter.

Do not wash any plastic refrigerator parts

in the dishwasher.

The chill/thaw tray is dishwasher safe.

Dispenser drip area.

Care and cleaning of the refrigerator.

For long vacations or absences, remove

food and unplug the refrigerator. Clean the

interior with a baking soda solution of one

tablespoon (15 ml) of baking soda to one

quart (1 liter) of water. Leave the doors

open.

Set the icemaker power switch to the O (off)

position and shut off the water supply to

the refrigerator.

If the temperature can drop below freezing,

have a qualified servicer drain the water

supply system to prevent serious property

damage due to flooding.

ge.com

Behind the Refrigerator

Be careful when moving the refrigerator

away from the wall. All types of floor

coverings can be damaged, particularly

cushioned coverings and those with

embossed surfaces.

Pull the refrigerator straight out and return

it to position by pushing it straight in.

Moving the refrigerator in a side direction

may result in damage to the floor covering

or refrigerator.

When pushing the refrigerator back, make sure

you don’t roll over the power cord or icemaker

supply line.

Preparing for Vacation

Preparing to Move

Secure all loose items such as shelves and

drawers by taping them securely in place

to prevent damage.

When using a hand truck to move the

refrigerator, do not rest the front or back

of the refrigerator against the hand truck.

This could damage the refrigerator. Handle

only from the sides of the refrigerator.

Be sure the refrigerator stays in an upright

position during moving.

Consumer SupportTroubleshooting TipsOperating InstructionsSafety Instructions Installation Instructions

Consumer Support Troubleshooting Tips Operating Instructions Safety InstructionsInstallation Instructions

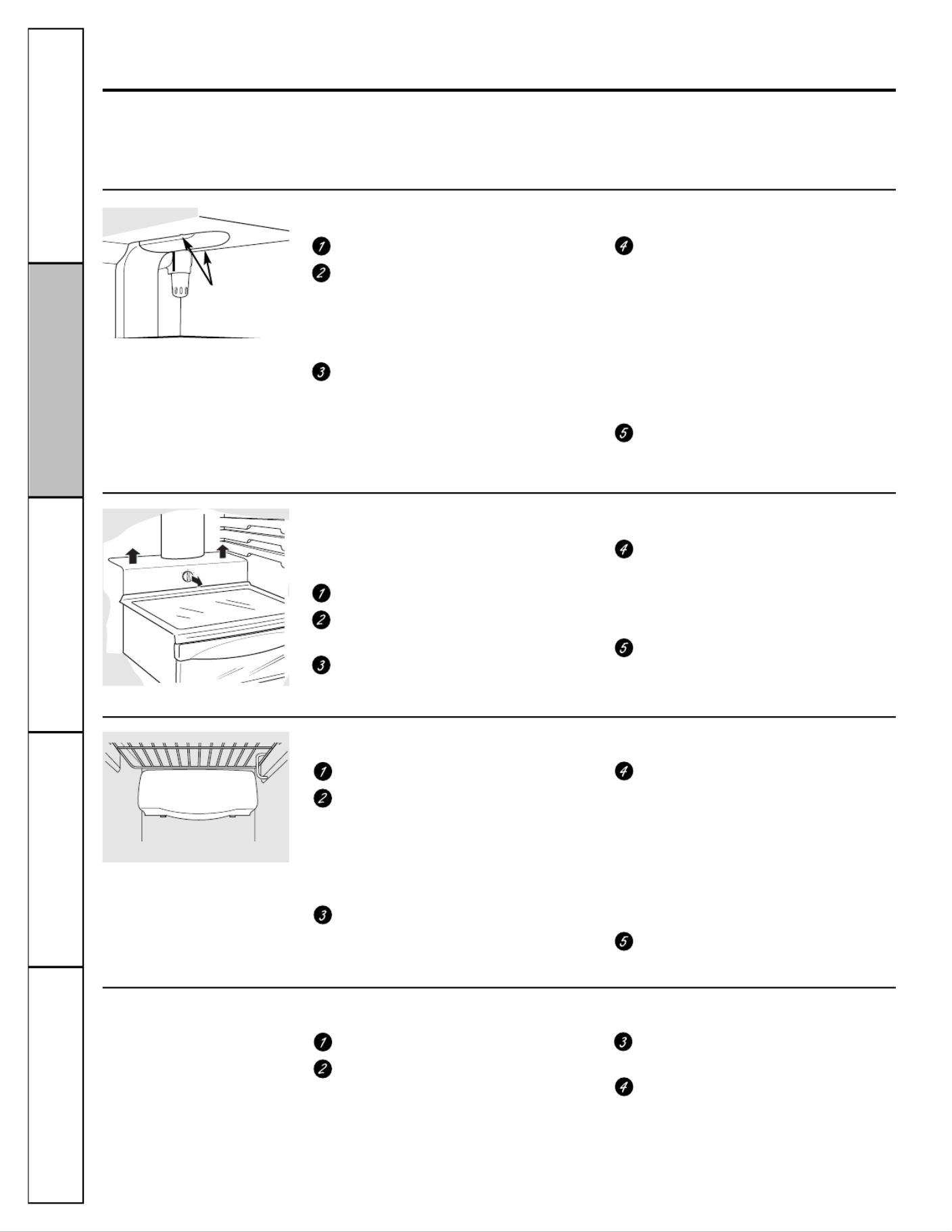

Replacing the light bulbs.

Setting the controls to does not remove power to the light circuit.OFF

Reveal®appliance bulbs are used on some models. They can be identified by their blue color when they are not

illuminated.

Refrigerator Compartment—Upper Light

Unplug the refrigerator.

The bulbs are located at the top of the

compartment, inside the light shield.

On some models, a screw at the front of

the light shield will have to be removed.

To remove the light shield, on some

models, press in on the tabs on the

sides of the shield and slide forward

and out. On other models, just slide

forward and out.

After replacing the bulb with an

appliance bulb of the same or lower

wattage, replace the light shield and

screws (on some models). When

replacing the light shield, make sure

that the tabs at the back of the shield

fit into the slots at the back of the light

shield housing.

Plug the refrigerator back in.

Refrigerator Compartment—Lower Light

This light is located above the top drawer.

Unplug the refrigerator.

Remove the convertible meat drawer

control knob by pulling straight out.

Lift the light shield up and pull it out.

After replacing the bulb with an

appliance bulb of the same or lower

wattage, replace the shield and

the knob.

Plug the refrigerator back in.

Freezer Compartment

Unplug the refrigerator.

Remove the shelf just above the light

shield. (The shelf will be easier to

remove if it is emptied first.) On some

models, a screw at the top of the light

shield will need to be removed.

To remove the light shield, press in

on the sides, and lift up and out.

Replace the bulb with an appliance

bulb of the same or lower wattage,

and reinstall the light shield. When

reinstalling the light shield, make

sure the top tabs snap securely

into place. Replace the screw

(on some models).

Reinstall the shelf and plug the

refrigerator back in.

Dispenser (on some models)

Unplug the refrigerator.

The bulb is located on the dispenser

under the control panel.

Remove the light bulb by turning

it counterclockwise.

Replace the bulb with a bulb of the

same size and wattage.

Plug the refrigerator back in.

Tabs

Trim kits and decorator panels.

Read these instructions completely and carefully.

Before You Begin

Some models are equipped with trim kits that allow you to install door panels. You can order

pre-cut black, white, bisque or stainless steel decorator panels from GE Parts and Accessories,

800.626.2002, or you can add wood panels to match your kitchen cabinets.

Panels less than 1/4 (6 mm) thick″

When installing wood panels less than 1/4 (6 mm) thick, you need to create a filler panel, such as 1/8″ ″

cardboard, that will fit between the face of the door and the wood panel. If you are installing the pre-cut

decorator panels, pre-cut filler panels are included in the kit. The combined thickness of the decorator

or wood panel and the filler panel should be 1/4″ (6 mm).

For CustomStyle™models

3/4″ (19 mm) or Raised Panel

A raised panel design screwed or glued to a 1/4 (19 mm) routed board″ (6 mm) thick backing, or a 3/4″

can be used. The raised portion of the panel must be fabricated to permit clearances of at least 2″ (5.1 cm)

from the handle side for fingertip clearance.

Panels thicker than 1/4 (6 mm), up to 3/4 (8 mm) of″ ″ (19 mm) max, will require that the outer 5/16″

panel perimeter be no thicker than 1/4 (6 mm).″

Weight limitations for custom panels:

Fresh Food 38 lbs. (17 kg) max.

Freezer Door 28 lbs. (13 kg) max.

2″(5.1 cm)

Clearance

Handle Side

Appearance

Panel Refrigerator

Door

1/4″(6 mm)

Thick Backing

3/4″

(19 mm)

Panels 1/4 thick or less″

Panels thicker than 1/4 (6 mm)″

1/4″max

1/4″(6 mm) max

3/4″(19 mm)

5/16″ (8 mm)

Consumer SupportTroubleshooting TipsOperating Instructions

Safety Instructions

Installation Instructions

Consumer Support Troubleshooting Tips Operating Instructions Safety InstructionsInstallation Instructions

Trim kits and decorator panels.

Freezer Panel

Without Dispenser

Freezer Panel

With Dispenser Fresh Food Panel

Cutout

5/16″

(8 mm)

1415⁄32″

(36.8 cm)

679⁄32″

(170.9 cm)

1/8″(3 mm)

FRONT

177⁄8″

(45.4 cm)

1415⁄32″

(36.8 cm)

335⁄8″

(85.4 cm)

FRONT

679⁄32″

(170.9 cm)

1915⁄32″

(49.5 cm)

FRONT

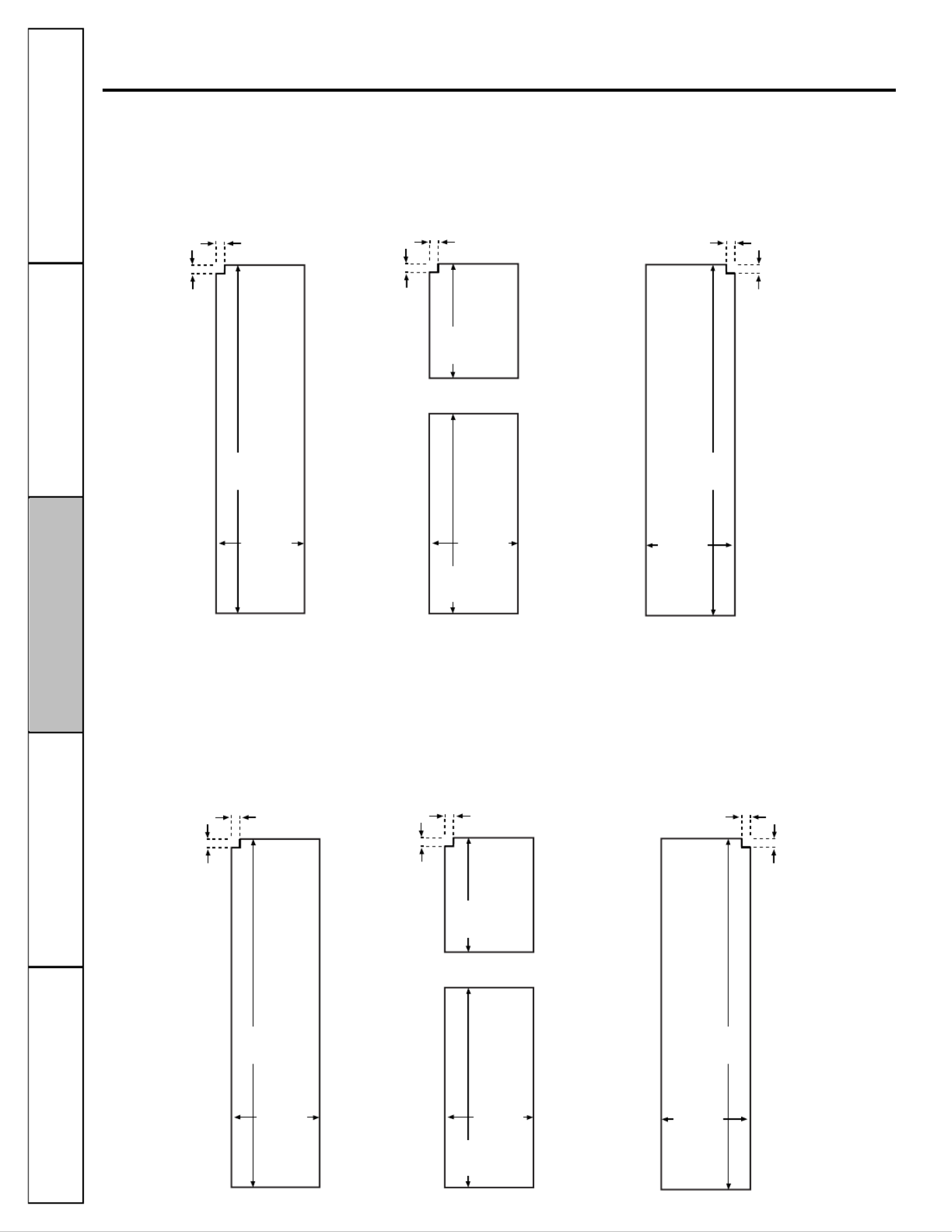

23‘ Dimensions for Custom Wood Panels

The areas at the top of the panels need to be cut out of the panels.

25‘

CustomStyle™

Dimensions for Custom Wood Panels

The areas at the top of the panels need to be cut out of the panels.

Cutout 1/8″(3 mm) Cutout

1/8″(3 mm)

5/16″

(8 mm)

5/16″

(8 mm)

Freezer Panel

Without Dispenser

Freezer Panel

With Dispenser Fresh Food Panel

Cutout

5/16″

(8 mm)

1415⁄32″

(36.8 cm)

69″

(175.3 cm)

1/8″(3 mm)

FRONT

17″

(43.2 cm)

1415⁄32″

(36.8 cm)

361⁄4″

(92.0 cm)

FRONT

69″

(175.3 cm)

1915 ⁄

32 ″

(49.5 cm)

FRONT

Cutout 1/8″(3 mm) Cutout

1/8″(3 mm)

5/16″

(8 mm)

5/16″

(8 mm)

Inserting the door panels.

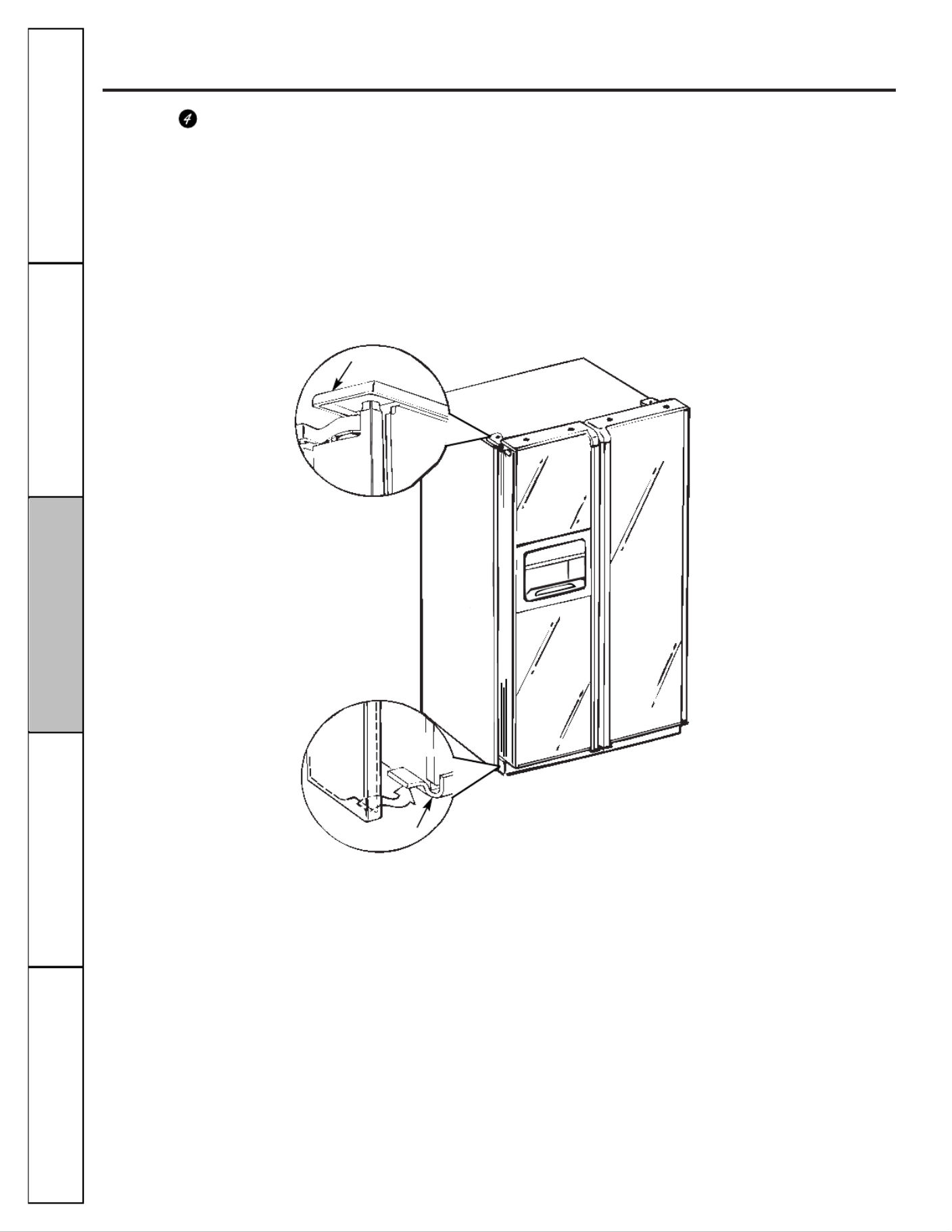

Attach the Top Trim on the Freezer and Fresh Food Doors.

The Top Trim can be found inside the refrigerator

compartment.

With a T-20 Torxdriver, attach the Top Trim, using

two screws on each Top Trim piece, to the top of

each door. Hand tighten only. Make sure that the

top of each panel fits snugly behind the lip of the

Top Trim.

Insert the Freezer Panel and Fresh Food Panel.

Carefully push the freezer panel in until it slides

into the slot behind the door handle. Push the filler

panel (required with some door panels) in behind

the decorator panel. Repeat for fresh food panel.

If your model has a dispenser, this step only applies

to the fresh food panel and top freezer panel.

Insert the Bottom Freezer Panel (on dispenser models).

Carefully push the panel in until it slides into the

slot behind the door handle. Push the filler panel

(required with some door panels) in behind the

decorator panel.

Cut-Out

Top Trim Screws

Top

Freezer

Panel

Bottom

Freezer

Panel

Side Trim

Fresh

Food

Panel

Read these instructions completely and carefully.

Consumer SupportTroubleshooting TipsOperating InstructionsSafety Instructions Installation Instructions

Top Trim Screws

Install the Side Trim.

These pieces are tucked inside the refrigerator

door handle.

Do not remove the protective film on the outside of

the Side Trim until the Side Trim is installed.

Fit the bottom of the Side Trim under the

Bottom Trim as illustrated.

Hold the Side Trim against the front face of the

decorator panels and fit the Side Trim under

the Top Trim. Make sure the magnetically attached

Side Trim is fitted correctly and that you are

satisfied with the appearance of all the parts.

Side

Trim

Side

Trim

Bottom Trim

Top Trim

Inserting the door panels.

Consumer Support Troubleshooting Tips Operating Instructions Safety InstructionsInstallation Instructions

BEFORE YOU BEGIN

Read these instructions completely

and carefully.

•IMPORTANT — Save these

instructions for local inspector’s use.

•IMPORTANT — Observe all

governing codes and ordinances.

• Note to Installer – Be sure to leave these

instructions with the Consumer.

• Note to Consumer – Keep these

instructions for future reference.

• Skill level – Installation of this appliance

requires basic mechanical skills.

• Completion time – Refrigerator Installation

30 minutes

Water Line Installation

30 minutes

• Proper installation is the responsibility of

the installer.

• Product failure due to improper installation

is not covered under the Warranty.

If the refrigerator has already been installed,

remove the base grille (see Step 2 in Moving

the Refrigerator), then skip to Step 5 in

Installing the Refrigerator.

Questions? Call 800.GE.CARES (800.432.2737) or Visit our Website at: ge.com

In Canada, call 1.800.361.3400 or Visit our Website at: geappliances.ca

Installation

Refrigerator

Instructions

Models 23, 25, 26, 27 & 29

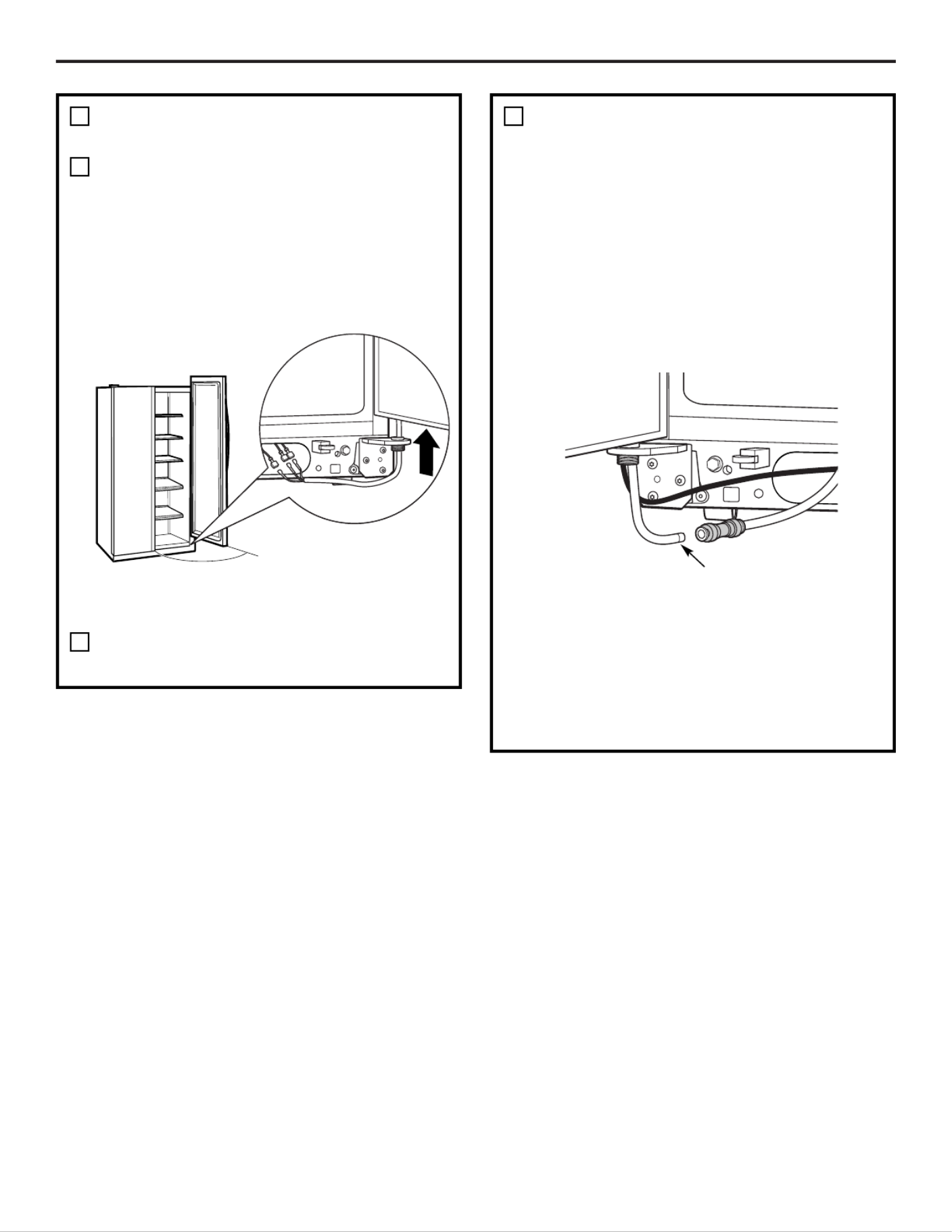

If the refrigerator has an icemaker, it will have

to be connected to a cold water line. A GE

water supply kit (containing tubing, shutoff

valve, fittings and instructions) is available at

extra cost from your dealer, by visiting our

Website at (in Canada atge.com

geappliances.ca) or from Parts and

Accessories, 800.626.2002 (in Canada

1.888.261.3055).

PREPARATION

WATER SUPPLY TO THE ICEMAKER

TOOLS YOU WILL NEED

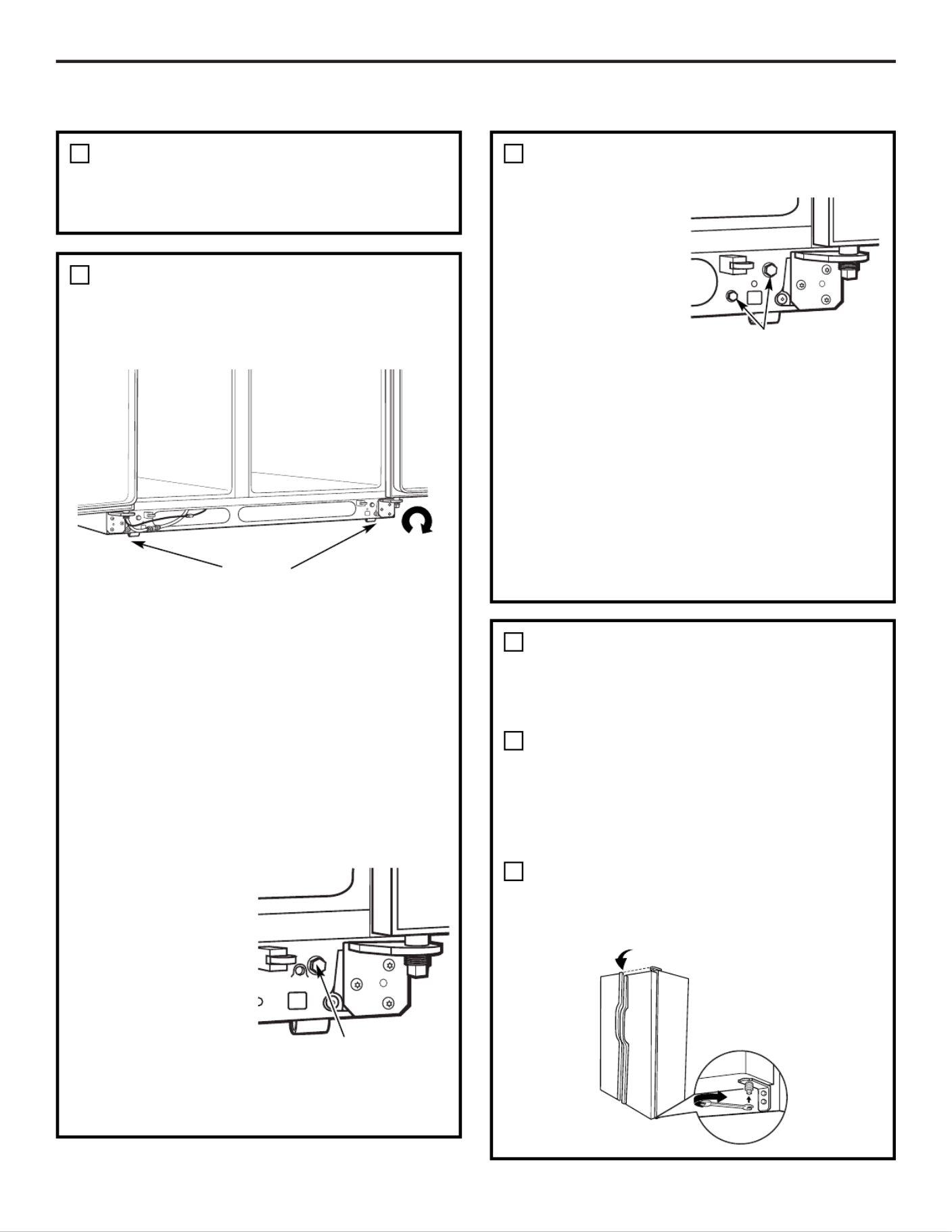

Phillips Head Screwdriver

3/8 1/2″ and 5/16″ Socket ″ and 7/16″ Wrench

Plastic Putty Knife

1/8″ Hex Wrench

Installation Instructions

LOADING THE RERIGERATOR

ONTO A HAND TRUCK

Leave all tape and door pads on doors

until the refrigerator is in its final location.

To move the refrigerator, use a padded

hand truck. Center the refrigerator on the

hand truck and secure the strap around

the refrigerator. DO NOT OVERTIGHTEN

THE STRAP.

REMOVE THE BASE GRILLE

Remove the grille by removing the two

Phillips head screws.

If the refrigerator must go through

any entrance that is less than 38″

wide, the doors must be removed.

Proceed to Step 3.

DO NOT remove the handles.

If all entrances are more than

38″ wide, skip to Installing

the Refrigerator.

DISCONNECT THE WATER

COUPLING (on some models)

If the refrigerator has a water dispenser,

there is a water line from the cabinet into

the bottom hinge on the freezer door that

must be disconnected.

To disconnect, push in on the white collar

of the coupling and pull out the tubing.

White collar

Bottom

freezer

hinge

MOVING THE REFRIGERATOR

Installation Instructions

DISCONNECT THE POWER

COUPLING (on some models)

If the refrigerator has a water dispenser,

there is a power line (harness) from the

cabinet into the bottom hinge on the

freezer door that must be disconnected.

To disconnect, pull apart at the coupling.

Bottom

freezer

hinge

DISCONNECT THE ELECTRICAL

CONNECTORS (on some models)

If the refrigerator has a refreshment

center, there are electrical connectors

(harnesses) from the cabinet into the

bottom hinge on the refrigerator door

that must be disconnected.

To disconnect, pull apart each connector.

Bottom

refrigerator

hinge

CLOSE THE FREEZER AND

REFRIGERATOR DOORS

REMOVE THE FREEZER DOOR

Remove the freezer door top hinge cover

(if equipped) by either squeezing it and

pulling it up or by prying it off with a

plastic putty knife.

Remove the two 5/16″ or 1/8″ hex head

screws, then lift the hinge straight up to

free the hinge pin.

Open the freezer door to 90.°

5/16″ or 1/8″ hex head

90°

Installation Instructions

MOVING THE REFRIGERATOR (CONT.)

REMOVE THE FREEZER DOOR

(cont.)

As one person slowly lifts the freezer door

up and off the bottom hinge, the second

person should carefully guide the water

line and power line (harness) through the

bottom hinge.

Set the door on a non-scratching surface

with the inside up.

90°

REMOVE THE REFRIGERATOR

DOOR

Remove the refrigerator door top hinge

cover (if equipped) by either squeezing it

and pulling it up or by prying it off with

a plastic putty knife.

REMOVE THE REFRIGERATOR

DOOR (cont.)

Remove the two 5/16″ or 1/8″ hex head

screws, then lift the hinge straight up to

free the hinge pin.

Open the refrigerator door to 90.°

5/16″ or 1/8″ hex head

90°

Installation Instructions

REMOVE THE

REFRIGERATOR DOOR (cont.)

Lift the refrigerator door up and off the

bottom hinge.

If the refrigerator has a refreshment

center, one person should slowly lift the

door up and off the bottom hinge and the

second person should carefully guide the

electrical lines (harnesses) through the

bottom hinge.

Set the door on a non-scratching surface

with the inside up.

90°

REPLACING THE DOORS

To replace the doors, simply reverse

steps 3 through 8.

However, please note the following:

• When lowering the doors onto the

bottom hinges, make sure the second

person carefully guides the tube and

harnesses through the holes in the

hinges.

• When connecting the water line, make

sure you insert the tubing all the way

to the mark.

• Do not pinch the tubing and harnesses

when placing the doors on the bottom

hinges.

• When connecting the power line and

the electrical lines (refreshment center

models only), be sure that the

connectors are seated together fully.

Mark

Refreshment Center Models Only

DIMENSIONS AND SPECIFICATIONS

(for 23‘ CustomStyle ™models)

DIMENSIONS AND SPECIFICATIONS

Installation Instructions

INSTALLING THE REFRIGERATOR

REFRIGERATOR LOCATION

• Do not install the refrigerator where the

temperature will go below 60°F (16°C)

because it will not run often enough to

maintain proper temperatures.

• Do not install the refrigerator where the

temperature will go above 100°F (37°C)

because it will not perform properly.

• Install it on a floor strong enough to

support it fully loaded.

CLEARANCES

Allow the following clearances for ease

of installation, proper air circulation and

plumbing and electrical connections:

23‘ (33” wide),

23‘/25‘ CustomStyle ™25‘, 26‘, 27‘, 29‘

Sides 1/8″(4 mm) 1/8″(4 mm)

Top 1″(25 mm) 1″(25 mm)

Back 1/2″(13 mm) 1″(25 mm)

701⁄4″(178.4 cm)

36″

(91.4 cm)

24″ (61 cm)

24″(61 cm)

Cabinet

Water Electrical

3/4″(19 mm) Airspace

(1/2″[13 mm] Gap +

1/4″[6 mm] Wall Plates) 25″(63.5 cm)

Countertop

DIMENSIONS AND SPECIFICATIONS

(for 25‘ CustomStyle ™models)

*721/4″(183.5 cm) required for full adjustment

of mobility wheels. If cabinets installed

above refrigerator have doors that are

flush to the top of the opening for the

refrigerator, then an additional 1/8 may be″

required to provide clearance for cabinet

doors to open freely.

36″

(91.4 cm)

24″ (61 cm)

721⁄4″(183.5 cm)*

Installation Instructions

CONNECTING THE REFRIGERATOR

TO THE HOUSE WATER LINE

(icemaker and dispenser models)

A cold water supply is required for

automatic icemaker and dispenser

operation. If there is not a cold water

supply, you will need to provide one.

See Installing the Water Line section.

NOTES:

• Before making the connection to the

refrigerator, be sure the refrigerator

power cord is not plugged into the wall

outlet.

• If your refrigerator does not have a

water filter, we recommend installing

one if your water supply has sand or

particles that could clog the screen of

the refrigerator’s water valve. Install it

in the water line near the refrigerator.

If using GE SmartConnect™Refrigerator

Tubing Kit, you will need an additional

tube (WX08X10002) to connect the filter.

Do not cut plastic tube to install filter.

If you are using copper tubing, place a

compression nut and ferrule (sleeve) onto

the end of the tubing coming from the

house cold water supply.

If you are using the GE SmartConnect ™

tubing, the nuts are already assembled to

the tubing.

If you are using copper tubing, insert

the end of the tubing into the refrigerator

connection, at the back of the refrigerator,

as far as possible. While holding the

tubing, tighten the fitting.

If you are using GE SmartConnect ™

tubing, insert the molded end of the

tubing into the refrigerator connection,

at the back of the refrigerator, and tighten

the compression nut until it is hand tight.

Then tighten one additional turn with a

wrench. Overtightening may cause leaks.

Fasten the tubing into the clamp provided

to hold it in position. You may need to pry

open the clamp.

1/4 Tubing″

Tubing Clamp

1/4″

Compression Nut

Ferrule

(sleeve)

SmartConnect™Tubing

Refrigerator

Connection

TURN ON THE WATER SUPPLY

Turn the water on at the shutoff valve

(house water supply) and check for

any leaks.

PLUG IN THE REFRIGERATOR

Before plugging in the refrigerator, make

sure the icemaker power switch is set to

the position.O (off)

See the grounding information attached

to the power cord.

LEVEL THE REFRIGERATOR

(cont.)

To adjust the

rollers on 23‘/25‘

CustomStyle™

models:

Turn the front roller

adjusting screws

clockwise to raise

the refrigerator,

counterclockwise

to lower it. Use a 3/8 hex wrench with″

extension, or an adjustable wrench.

These models also have rear adjustable

rollers so you can align the refrigerator

with your kitchen cabinets. Use a 3/8″hex

wrench with extension to turn the screws

for the rear rollers—clockwise to raise the

refrigerator, it.counterclockwise to lower

Installation Instructions

INSTALLING THE REFRIGERATOR (CONT.)

PUT THE REFRIGERATOR

IN PLACE

Move the refrigerator to its final location.

4 5

LEVEL THE REFRIGERATOR

The refrigerator can be leveled by

adjusting the rollers located near the

bottom hinges.

Rollers have three purposes:

• Rollers adjust so the door closes easily

when opened about halfway. (Raise the

front about 5/8 [16 mm] from the floor.)″

• Rollers adjust so the refrigerator is

firmly positioned on the floor and does

not wobble.

• Rollers allow you to move the

refrigerator away from the wall for

cleaning.

To adjust the rollers on 23‘ (33” wide),

25‘, 26‘, 27‘ and 29‘ models:

• Turn the roller

adjusting screws

clockwise to

raise the

refrigerator,

counterclockwise

to lower it. Use

a 3/8″hex socket

or wrench, or

an adjustable

wrench.

Rollers

Roller adjusting screw

Roller adjusting screws

LEVEL THE DOORS

Adjust the refrigerator door to make the

doors even at the top.

To align:

Using a 7/16″wrench, turn the door

adjusting screw to the right to raise the

door, to the left to lower it.

NOTE:

A nylon plug, imbedded in the threads

of the pin, prevents the pin from turning

unless a wrench is used.

After one or two turns of the wrench,

open and close the refrigerator door and

check the alignment at the top of the doors.

Doors should be even at top

Raise

7/16″wrench

Raise

Installation Instructions

REPLACE THE BASE GRILLE

Replace the grille by installing the two

Phillips head screws.

SET THE CONTROLS

Set the controls to the recommended

setting.

START THE ICEMAKER

Set the icemaker power switch to the

I (on) position. The icemaker will not

begin to operate until it reaches its

operating temperature of 15°F (–9°C)

or below. It will then begin operation

automatically. It will take 2–3 days to

fill the ice bin.

NOTE:

In lower water pressure conditions, the

water valve may turn on up to 3 times

to deliver enough water to the icemaker.

Power

switch

INSTALLING THE WATER LINE (ICEMAKER & DISPENSER MODELS)

Recommended copper water supply kits are

WX8X2, WX8X3 or WX8X4, depending on the

amount of tubing you need. Approved plastic

water supply lines are GE SmartConnect™

Refrigerator Tubing (WX08X10002,

WX08X10006, WX08X10015 and

WX08X10025).

When connecting your refrigerator to a GE

Reverse Osmosis Water System, the only

approved installation is with a GE RVKit. For

other reverse osmosis water systems, follow

the manufacturer’s recommendations.

If the water supply to the refrigerator is from

a Reverse Osmosis Water Filtration System

AND the refrigerator also has a water filter,

use the refrigerator’s filter bypass plug. Using

the refrigerator’s water filtration cartridge in

conjunction with the RO filter can result in

hollow ice cubes and slower water flow from

the water dispenser.

This water line installation is not warranted

by the refrigerator or icemaker manufacturer.

Follow these instructions carefully to

minimize the risk of expensive water damage.

Water hammer (water banging in the pipes)

in house plumbing can cause damage to

refrigerator parts and lead to water leakage

or flooding. Call a qualified plumber to correct

water hammer before installing the water

supply line to the refrigerator.

To prevent burns and product damage, do not

hook up the water line to the hot water line.

If you use your refrigerator before connecting

the water line, make sure the icemaker power

switch is in the O (off) position.

Do not install the icemaker tubing in areas

where temperatures fall below freezing.

When using any electrical device (such as a

power drill) during installation, be sure the

device is double insulated or grounded in a

manner to prevent the hazard of electric

shock, or is battery powered.

All installations must be in accordance with

local plumbing code requirements.

BEFORE YOU BEGIN

Installation Instructions

WHAT YOU WILL NEED

•Copper or GE SmartConnect™Refrigerator

Tubing kit, 1/4″outer diameter to connect

the refrigerator to the water supply. If using

copper, be sure both ends of the tubing are

cut square.

To determine how much tubing you need:

measure the distance from the water valve

on the back of the refrigerator to the water

supply pipe. Then add 8 (2.4 m). Be sure ′

there is sufficient extra tubing (about 8′[2.4 m]

coiled into 3 turns of about 10 [25 cm]″

diameter) to allow the refrigerator to move

out from the wall after installation.

GE SmartConnect™Refrigerator Tubing Kits

are available in the following lengths:

2′(0.6 m) – WX08X10002

6′(1.8 m) – WX08X10006

15′(4.6 m) – WX08X10015

25′(7.6 m) – WX08X10025

Be sure that the kit you select allows at least

8′(2.4 m) as described above.

NOTE: The only GE approved plastic tubing

is that supplied in GE SmartConnect™

Refrigerator Tubing kits. Do not use any

other plastic water supply line because the

line is under pressure at all times. Certain

types of plastic will crack or rupture with age

and cause water damage to your home.

•A GE water supply kit (containing tubing,

shutoff valve and fittings listed below) is

available at extra cost from your dealer or

from Parts and Accessories, 800.626.2002

(in Canada 1.888.261.3055).

•A cold water supply. The water pressure must

be between 20 and 120 p.s.i. (1.4–8.1 bar).

•Power drill.

•1/2″or adjustable wrench.

•Straight and Phillips blade screwdriver.

•Two 1/4″outer diameter compression nuts

and 2 ferrules (sleeves)—to connect the

copper tubing to the shutoff valve and the

refrigerator water valve.

•If you are using a GE SmartConnect™

Refrigerator Tubing kit, the necessary

fittings are preassembled to the tubing.

•If your existing copper water line has a

flared fitting at the end, you will need an

adapter (available at plumbing supply

stores) to connect the water line to the

refrigerator OR you can cut off the flared

fitting with a tube cutter and then use a

compression fitting. Do not cut formed end

from GE SmartConnect™Refrigerator tubing.

•Shutoff valve to connect to the cold water

line. The shutoff valve should have a water

inlet with a minimum inside diameter of

5/32″at the point of connection to the COLD

WATER LINE. Saddle-type shutoff valves are

included in many water supply kits. Before

purchasing, make sure a saddle-type valve

complies with your local plumbing codes.

WHAT YOU WILL NEED (CONT.)

Installation Instructions

SHUT OFF THE MAIN WATER

SUPPLY

Turn on the nearest faucet long enough

to clear the line of water.

Install the shutoff valve on the nearest

frequently used drinking water line.

Choose a location for the valve that is

easily accessible. It is best to connect into

the side of a vertical water pipe. When it is

necessary to connect into a horizontal

water pipe, make the connection to the

top or side, rather than at the bottom,

to avoid drawing off any sediment from

the water pipe.

CHOOSE THE VALVE LOCATION

DRILL THE HOLE FOR THE VALVE

Drill a 1/4″hole in the water pipe (even if

using a self-piercing valve), using a sharp

bit. Remove any burrs resulting from

drilling the hole in the pipe.

Take care not to allow water to drain into

the drill.

Failure to drill a 1/4″hole may result in

reduced ice production or smaller cubes.

Place the compression nut and ferrule

(sleeve) for copper tubing onto the end

of the tubing and connect it to the

shutoff valve.

Make sure the tubing is fully inserted

into the valve. Tighten the compression

nut securely.

For plastic tubing from a GE

SmartConnect™Refrigerator Tubing kit,

insert the molded end of the tubing into

the shutoff valve and tighten compression

nut until it is hand tight, then tighten one

additional turn with a wrench.

Overtightening may cause leaks.

NOTE: Commonwealth of Massachusetts

Plumbing Codes 248CMR shall be adhered

to. Saddle valves are illegal and use is not

permitted in Massachusetts. Consult with

your licensed plumber.

CONNECT THE TUBING

TO THE VALVE

Saddle-Type

Shutoff Valve Compression Nut

Packing Nut

Outlet Valve Ferrule (sleeve)

Turn the main water supply on and flush

out the tubing until the water is clear.

Shut the water off at the water valve after

about one quart (1 liter) of water has been

flushed through the tubing.

FLUSH OUT THE TUBING

INSTALLING THE WATER LINE (CONT.)

Installation Instructions

SmartConnect™

Tubing

Fasten the shutoff valve to the cold water

pipe with the pipe clamp.

NOTE: Commonwealth of Massachusetts

Plumbing Codes 248CMR shall be adhered

to. Saddle valves are illegal and use is not

permitted in Massachusetts. Consult with

your licensed plumber.

FASTEN THE SHUTOFF VALVE

Tighten the clamp screws until the sealing

washer begins to swell.

NOTE: Do not overtighten or you may

crush the tubing.

TIGHTEN THE PIPE CLAMP

Pipe Clamp

Vertical Cold Water Pipe

Saddle-Type

Shutoff Valve

Washer

Inlet End

Pipe Clamp

Clamp

Screw

Route the tubing between the cold water

line and the refrigerator.

Route the tubing through a hole drilled in

the wall or floor (behind the refrigerator or

adjacent base cabinet) as close to the wall

as possible.

NOTE: Be sure there is sufficient extra

tubing (about 8

′

[2.4 m] coiled into 3 turns

of about 10 [25 cm] diameter) to allow the″

refrigerator to move out from the wall after

installation.

ROUTE THE TUBING

To complete the installation of the refrigerator,

go back to Step 1 in Installing the Refrigerator.

Consumer SupportTroubleshooting TipsOperating Instructions

Safety Instructions

Installation Instructions

Normal operating sounds. ge.com

Newer refrigerators sound different from older refrigerators.

Modern refrigerators have more features and use newer

technology.

HUMMM...

WHOOSH...

■The new high efficiency compressor may run faster

and longer than your old refrigerator and you may

hear a high-pitched hum or pulsating sound while

it is operating.

■Sometimes the refrigerator runs for an extended period,

especially when the doors are opened frequently. This

means that the Frost Guard ™feature is working to

prevent freezer burn and improve food preservation.

■You may hear a whooshing sound when the doors close.

This is due to pressure equalizing within the refrigerator.

■You may hear the fans spinning at high speeds.

This happens when the refrigerator is first plugged

in, when the doors are opened frequently or when

a large amount of food is added to the refrigerator

or freezer compartments. The fans are helping to

maintain the correct temperatures.

■If either door is open for over 3 minutes, you may

hear the fans come on in order to cool the light

bulbs.

■The fans change speeds in order to provide optimal

cooling and energy savings.

■You may hear the fans running after selecting one of

the CustomCool™ settings.

CLICKS, POPS,

CRACKS and CHIRPS

■You may hear cracking or popping sounds when the

refrigerator is first plugged in. This happens as the

refrigerator cools to the correct temperature.

■Electronic dampers click open and closed to provide

optimal cooling and energy savings.

■The compressor may cause a clicking or chirping

sound when attempting to restart (this could take

up to 5 minutes).

■The electronic control board may cause a clicking

sound when relays activate to control refrigerator

components.

■Expansion and contraction of cooling coils during

and after defrost can cause a cracking or popping

sound.

■On models with an icemaker, after an icemaking

cycle, you may hear the ice cubes dropping into

the ice bucket.

WATER SOUNDS

■The flow of refrigerant through the freezer cooling

coils may make a gurgling noise like boiling water.

■Water dropping on the defrost heater can cause a

sizzling, popping or buzzing sound during the

defrost cycle.

■A water dripping noise may occur during the defrost

cycle as ice melts from the evaporator and flows into

the drain pan.

■Closing the door may cause a gurgling sound due to

pressure equalization.

Do you hear what I hear? These sounds are normal.

For additional information on normal

icemaker and dispenser operating sounds,

see the About the automatic icemaker

and About the ice and water dispenser

sections.

Before you call for service…

Troubleshooting Tips

Save time and money! Review the charts on the following

pages first and you may not need to call for service.

Problem Possible Causes What To Do

Refrigerator does not Refrigerator in defrost cycle. •Wait about 30 minutes for defrost cycle to end.

operate Either or both controls set to OFF. •Set the controls to a temperature setting.

Refrigerator is unplugged. •Push the plug completely into the outlet.

The fuse is blown/circuit •Replace fuse or reset the breaker.

breaker is tripped.

The refrigerator is in •Unplug the refrigerator and plug it back in.

showroom mode.

Vibration or rattling Rollers need adjusting. •See Rollers.

(slight vibration

is normal)

Motor operates for long Normal when refrigerator •Wait 24 hours for the refrigerator to completely

periods or cycles on and is first plugged in. cool down.

off frequently. (Modern Often occurs when large •This is normal.

refrigerators with more amounts of food are

storage space and placed in refrigerator.

a larger freezer require Door left open. •Check to see if package is holding door open.

more operating time.

Hot weather or frequent •This is normal.

They start and stop

door openings.

often to maintain even

Temperature controls set •See About the controls.

temperatures.)

at the coldest setting.

Refrigerator or freezer Temperature control not set •See About the controls.

compartment too warm cold enough.

Warm weather or frequent • Set the temperature control one step colder.

door openings. See About the controls.

Door left open. •Check to see if package is holding door open.

Frost or ice crystals Door left open. • Check to see if package is holding door open.

on frozen food Too frequent or too long

(frost within package door openings.

is normal)

Divider between Automatic energy saver •This helps prevent condensation on the outside.

refrigerator and freezer system circulates warm

compartments liquid around front edge

feels warm of freezer compartment.

Automatic icemaker Icemaker power switch • Set the power switch to the on position.

does not work is in the off position.

Water supply turned off or •See Installing the water line.

not connected.

Freezer compartment •Wait 24 hours for the refrigerator to completely

too warm. cool down.

Piled up cubes in the storage •Level cubes by hand.

bin cause the icemaker

to shut off.

Ice cubes stuck in icemaker. •Turn off the icemaker, remove cubes and turn the

(Green power light on icemaker back on.

icemaker blinking).

Consumer Support Troubleshooting Tips Operating Instructions Safety InstructionsInstallation Instructions

ge.com

Consumer SupportTroubleshooting TipsOperating Instructions

Safety Instructions

Installation Instructions

Problem Possible Causes What To Do

Frequent “buzzing” sound Icemaker power switch is in the • Set the power switch to the O (off) position. Keeping it in the

I (on) position, but the water supply I (on) position will damage the water valve.

to the refrigerator has not been

connected.

Ice cubes have odor/taste Ice storage bin needs cleaning. • Empty and wash bin. Discard old cubes.

Food transmitting odor/taste • Wrap foods well.

to ice cubes.

Interior of refrigerator • See Care and cleaning.

needs cleaning.

Small or hollow cubes Water filter clogged. • Replace filter cartridge with new cartridge or with plug.

Slow ice cube freezing Door left open. • Check to see if package is holding door open.

Temperature control not set • See About the controls.

cold enough.

Cube dispenser Icemaker turned off or • Turn on icemaker or water supply.

does not work water supply turned off.

An item is blocking or has fallen • Remove any item that might be blocking, or has fallen into

into the ice chute inside the the chute.

top door bin of the freezer.

Ice cubes are frozen to • Remove cubes.

icemaker feeler arm.

Irregular ice clumps in

• Break up with fingertip pressure and discard remaining clumps.

storage container.

• Freezer may be too warm. Adjust the freezer control to a

colder setting, one position at a time, until clumps do not form.

Dispenser is LOCKED. • Press and hold the pad for 3 seconds.LOCK CONTROL

Water has poor taste/odor Water dispenser has not been • Dispense water until all water in system is replenished.

used for a long time.

Water in first glass is warm Normal when refrigerator • Wait 24 hours for the refrigerator to completely cool down.

is first installed.

Water dispenser has not been • Dispense water until all water in system is replenished.

used for a long time.

Water system has been drained. • Allow several hours for replenished supply to chill.

Water dispenser Water supply line turned • See Installing the water line.

does not work off or not connected.

Water filter clogged. • Replace filter cartridge or remove filter and install plug.

Air may be trapped in the water system.

• Press the dispenser arm for at least two minutes.

Dispenser is LOCKED. • Press and hold the pad for 3 seconds.LOCK CONTROL

Water spurting from Newly-installed filter cartridge. • Run water from the dispenser for 3 minutes (about

dispenser one and a half gallons).

Water is not dispensed Water in reservoir is • Call for service.

but icemaker is working frozen.

Refrigerator control setting • Set to a warmer setting.

is too cold.

No water or ice cube

Supply line or shutoff valve is clogged.

• Call a plumber.

production Water filter clogged. • Replace filter cartridge or remove filter and install plug.

Dispenser is LOCKED. • Press and hold the pad for 3 seconds.LOCK CONTROL

CUBED ICE was selected but

Last setting was CRUSHED ICE. • A few cubes were left in the crusher from the previous

CRUSHED ICE was dispensed

setting. This is normal.

Consumer Support Troubleshooting Tips Operating Instructions Safety InstructionsInstallation Instructions

Before you call for service…

Problem Possible Causes What To Do

Orange glow in Defrost heater is on. •This is normal.

the freezer

Refrigerator has odor Foods transmitting odor •Foods with strong odors should be tightly wrapped.

to refrigerator. •Keep an open box of baking soda in the refrigerator;

replace every three months.

Interior needs cleaning. •See Care and cleaning.

Door not closing properly Door gasket on hinge side •Apply paraffin wax to the face of the gasket.

sticking or folding over.

A door bin is hitting a shelf •Move the door bin up one position.

inside the refrigerator.

Moisture forms on Not unusual during periods •Wipe surface dry.

outside of refrigerator of high humidity.

Moisture collects inside Too frequent or too long •This is normal for the beverage center.

(in humid weather, air door openings.

carries moisture into Due to the higher humidity in the •This is normal and may come and go as different food

refrigerator when doors refrigerator, you may on occasion loads and environmental conditions change. Wipe dry

are opened) experience fog or small amounts with a paper towel if desired.

of moisture in the refrigerator

compartment.

Interior light does No power at outlet. •Replace fuse or reset the breaker.

not work Light bulb burned out. •See Replacing the light bulbs.

Water on kitchen floor or Cubes jammed in chute. •Poke ice through with a wooden spoon.

on bottom of freezer

Hot air from bottom Normal air flow cooling motor.

of refrigerator In the refrigeration process, it is

normal that heat be expelled in the

area under the refrigerator. Some

floor coverings are sensitive and

will discolor at these normal and

safe temperatures.

Refrigerator never Adaptive defrost keeps •This is normal. The refrigerator will cycle off after the

shuts off but the compressor running during door remains closed for 2 hours.

temperatures are OK door openings.

Refrigerator beeping Door open. •Close door.

Food isn’t thawing/chilling Packaging. •Increase time or re-package in plastic.

Wrong weight selected. •Select a larger weight.

Item with high fat content. •Select a larger weight.

Not using Chill/Thaw tray. •Place items on tray and allow space in between items for

better airflow.

Actual temperature not Unit just plugged in. •Allow 24 hours for system to stabilize.

equal to Set temperature Door open for too long. •Allow 24 hours for system to stabilize.

Warm food added to refrigerator. •Allow 24 hours for system to stabilize.

Defrost cycle is in process. •Allow 24 hours for system to stabilize.

Select Temp or Beverage Refrigerator compartment •This is normal. In order to minimize energy usage, the

Center feature is not temperature control is set Select Temp Beverage Center and features are disabled

working at warmest setting. when the refrigerator temperature control is set at the

warmest setting.

Beverage Center feature •Press Beverage Center pad to restart.

turns off after six months

of continuous operation.

TERMS AND CONDITIONS:

This warranty applies only for single

family domestic use in Canada when the

Refrigerator has been properly installed

according to the instructions supplied by

Camco and is connected to an adequate

and proper utility service.

Damage due to abuse, accident, commercial

use, and alteration or defacing of the serial

plate cancels all obligations of this warranty.

Service during this warranty must be

performed by an Authorized Camco

Service Agent.

Neither Camco nor the Dealer is liable for

any claims or damages resulting from any

failure of the Refrigerator or from service

delays beyond their reasonable control.

To obtain warranty service, purchaser must

present the original bill of sale. Components

repaired or replaced are warranted through the

remainder of the original warranty period only.

This warranty is in addition to any statutory

warranty.

WHAT IS NOT COVERED:

• Owner is responsible to pay for service

calls related to product installation and/or

teaching how to use the product.

• Damage to finish must be reported within

48 hours following the delivery of the

appliance.

• Service trips to your home to teach you

how to use the product.

• Damage to finish after delivery.

• Improper installation–proper installation

includes adequate air circulation to the

refrigeration system, adequate electrical,

plumbing and other connecting facilities.

• Replacement of house fuses or resetting

of circuit breakers.

• Replacement of light bulbs.

• Damage to product caused by accident,

fire, floods or acts of God.

• Loss of food due to spoilage.

• Proper use and care of product as listed

in the owner’s manual, proper setting of

controls.

• WARRANTOR IS NOT RESPONSIBLE

FOR CONSEQUENTIAL DAMAGES.

IMPORTANT

Keep this warranty and your bill of sale as proof of original purchase and purchase date.

Camco Service is available coast to coast.

If further help is needed concerning this warranty, contact:

Manager, Consumer Relations, Camco Inc.,

Suite 310, 1 Factory Lane, Moncton, N.B. E1C 9M3

Staple your receipt here.

Proof of the original purchase

date is needed to obtain service

under the warranty.

CONSUMER WARRANTY

(for customers in Canada)

Your refrigerator is warranted to be free of defects in material and workmanship.

What is covered How Long Warranted Parts Labour

(From Date of Sale) Repair or Replace

at Camco’s Option

Compressor Ten (10) Years Ten (10) Years Five (5) Years

Sealed System (including Five (5) Years Five (5) Years Five (5) Years

evaporator, condenser

tubing and refrigerant)

All Other Parts One (1) Year One (1) Year One (1) Year

Consumer Support Troubleshooting Tips Installation Instructions Safety InstructionsOperating Instructions

Refrigerator Warranty. (For customers in the United States)

All warranty service provided by our Factory Service Centers,

or an authorized Customer Care®technician. To schedule service,

on-line, 24 hours a day, visit us at ge.com, or call 800.GE.CARES

(800.432.2737).

For The Period Of: GE Will Replace:

One Year Any part of the refrigerator which fails due to a defect in materials or workmanship.

From the date of the During this full one-year warranty, free of charge, GE will also provide, all labor and in-home

original purchase service to replace the defective part.

Five Years Any part of the sealed refrigerating system (the compressor, condenser, evaporator

From the date of the and all connecting tubing) which fails due to a defect in materials or workmanship.

original purchase During this full five-year sealed refrigerating system warranty, GE will also provide, free of charge,

all labor and in-home service to replace the defective part in the sealed refrigerating system.

Lifetime of Product The full extension slides, if they should fail due to a defect in materials or workmanship.

From the date of the During this product lifetime limited warranty, you will be responsible for any labor or related

original purchase service costs.

Thirty Days Any part of the water filter cartridge which fails due to a defect in materials or workmanship.

From the original During this limited thirty-day warranty, free of charge, GE will also provide, a replacement water

purchase date of the filter cartridge.

refrigerator

■Service trips to your home to teach you how to use

the product.

■Improper installation, delivery or maintenance.

■Failure of the product if it is abused, misused, or used for

other than the intended purpose or used commercially.

■Loss of food due to spoilage.

■Replacement of house fuses or resetting of circuit

breakers.

■Damage caused after delivery.

■Replacement of the water filter cartridge due to water

pressure that is outside the specified operating range or

due to excessive sediment in the water supply.

■Replacement of the light bulbs or water filter cartridge

other than as noted above.

■Damage to the product caused by accident, fire, floods

or acts of God.

■Incidental or consequential damage caused by possible

defects with this appliance.

What GE Will Not Cover:

This warranty is extended to the original purchaser and any succeeding owner for products purchased for home

use within the USA. In Alaska, the warranty excludes the cost of shipping or service calls to your home.

Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty gives

you specific legal rights, and you may also have other rights which vary from state to state. To know what your

legal rights are, consult your local or state consumer affairs office or your state’s Attorney General.

Warrantor: General Electric Company. Louisville, KY 40225

Staple your receipt here.

Proof of the original purchase

date is needed to obtain service

under the warranty.

Manufactured for: General Electric Company, Louisville, KY 40225

Performance Data Sheet

SmartWater Filtration System

GWF / HWF Cartridge

This system has been tested according to NSF/ANSI 42/53 for reduction of the substances listed below.

The concentration of the indicated substances in water entering the system was reduced to a concentration

less than or equal to the permissible limit for water leaving the system, as specified in NSF/ANSI 42/53.*

(100% safety factors built in for unmetered usage)

Standard No. 42: Aesthetic Effects

Parameter USEPA Influent Effluent % Reduction Min. Required

MCL Challenge Concentration Average Maximum Average Minimum Reduction

Chlorine — 2.0 mg/L + 10% 0.02 ppm 0.05 ppm 98.90% 97.37% >50%

T & O — — — — — — —

Particulate** — at least 10,000 particles/mL 3,978 7,800 98.00% 96.10% >85%

Standard No. 53: Health Effects

Parameter USEPA Influent Effluent % Reduction Min. Required

MCL Challenge Concentration Average Maximum Average Minimum Reduction

Turbidity 1 NTU*** 11 + 1 NTU*** 0.07 NTU 0.1 NTU 99.71% 99.59% 0.5 NTU

Cysts

99.95% Reduction

Minimum 50,000 L 26 55 99.97% 99.95% > 99.95%

Lead at pH 6.5 15 ppb 0.15 mg/L + 10% 1 ppb 1 ppb 99.37% 99.37% 0.010 mg/L

Lead at pH 8.5 15 ppb 0.15 mg/L + 10% 1.8 ppb 4.3 ppb 98.8% 97.13% 0.010 mg/L

Lindane

0.0002 ppm

0.002 mg/L + 10%

0.00005 ppm 0.00005 ppm

91.93% 91.93% 0.0002 mg/L

Atrazine

0.003 ppm

0.009 mg/L + 10% 0.002 ppm 0.003 ppm 76.19% 64.28% 0.003 mg/L

2,4-D

0.100 ppm

0.210 mg/L + 10% 0.042 ppm 0.090 ppm 84.89% 67.63% 0.07 mg/L

Asbestos

99%

107to 108fibers/L; 0.32 MFL/ml 1.2 MFL/ml 99.95% 99.82% 99%

fibers greater than

10 micrometers in length

* Tested using a flow rate of 0.5 gpm; pressure of 60 psig; pH of 7.5 ± 0.5; temp. of 20° ± 2.5°C

** Measurement in Particles/ml. Particles used were 0.5-1 microns

*** NTU=Nephelometric Turbidity units

Operating Specifications

Capacity: certified for up to 300 gallons (1135 l); up to six months for models without a replacement filter indicator light; up

to one year for models with a replacement filter indicator light

Pressure requirement: 40–120 psi (2.8–8.2 bar), non-shock

Temperature: 33–100ºF (0.6–38ºC)

Flow rate: 0.5 gpm (1.9 lpm)

General Installation/Operation/Maintenance Requirements

Flush new cartridge at full flow for 3 minutes to purge out trapped air.

Replace cartridge when flow becomes too slow.

Special Notices

Installation instructions, parts and service availability, and standard warranty are included with the product when shipped.

This drinking water system must be maintained according to manufacturer’s instructions, including replacement of filter

cartridges.

Do not use with water that is microbiologically unsafe or of unknown quality without adequate disinfection before or

after the system. Systems certified for cyst reduction may be used on disinfected water that may contain filterable cysts.

The contaminants or other substances removed or reduced by this water treatment system are not necessarily in your

water.

Check for compliance with the state and local laws and regulations.

Note that while the testing was performed under standard laboratory conditions, actual performance may vary. Systems

must be installed and operated in accordance with manufacturer’s recommended procedures and guidelines.

NSF

System Tested and Certified by NSF International against ANSI/NSF Standard 42 & 53 for

the reduction of:

Standard No. 42: Aesthetic Effects

Chemical Unit

Taste and Odor Reduction

Chlorine Reduction

Mechanical Filtration Unit

Particulate Reduction, Class I

Standard No. 53: Health Effects

Chemical Reduction Unit

Lead and Atrazine Reduction

Lindane and 2,4-D Reduction

Mechanical Filtration Unit

Turbidity Reduction

Cyst and Asbestos Reduction

State of California

Department of Health Services

Water Treatment Device

Certificate Number

Date Issued: May 30, 2000

Date Revised: February 9, 2001

143400 -

GE Smart Water Filtration Systems - GWF06 GWF06

GE Smart Water Filtration Systems - GWF GWF

Hotpoint Refrigerator Systems - HWF HWF

General Electric Appliances

Cysts (protozoan)

Turbidity

Asbestos

Lead

Atrazine

Lindane

2,4-D

300 gallons* 0.5 gpm

For Purchases Made In Iowa: This form must be signed and dated by the buyer and seller prior to the consummation of this

sale. This form should be retained on file by the seller for a minimum of two years.

BUYER: SELLER:

Name Name

Address Address

City State Zip City State Zip

Signature Date Signature Date

General Electric Company

Warranty Registration Department

P.O. Box 32150

Louisville, KY 40232-2150

GE Service Protection Plus ™

GE, a name recognized worldwide for quality and dependability, offers you

Service Protection Plus ™–comprehensive protection on all your appliances–

No Matter What Brand!

Benefits Include:

• Backed by GE

• All brands covered

• Unlimited service calls

• All parts and labor costs included

• No out-of-pocket expenses

• No hidden deductibles

• One 800 number to call

You will be completely satisfied with our service protection or you may request your money back

on the remaining value of your contract. No questions asked. It’s that simple.

Protect your refrigerator, dishwasher, washer and dryer, range, TV, VCR and much more–any brand!

Plus there’s no extra charge for emergency service and low monthly financing is available. Even icemaker

coverage and food spoilage protection is offered. You can rest easy, knowing that all your valuable

household products are protected against expensive repairs.

Place your confidence in GE and call us in the U.S. toll-free at 800.626.2224

for more information.

*All brands covered, up to 20 years old, in the continental U.S.

We’ll Cover Any Appliance.

Anywhere. Anytime.*

Please place in envelope and mail to:

✁Cut here

Consumer Product Ownership Registration

Important

Mail

Today!

GE Consumer & Industrial

Appliances

General Electric Company

Louisville, KY 40225

ge.com

First

Name

Mr. ■

■

■ Ms. ■

■

■ Mrs. ■

■

■ Miss ■

■

Street

Address

City State

Date Placed

In Use

Month Day Year

Zip

Code

Apt. #

Last

Name

Phone

Number _ _

Consumer Product Ownership Registration

Dear Customer:

Thank you for purchasing our product and thank you for placing your confidence in us.

We are proud to have you as a customer!

Follow these three steps to protect your new appliance investment:

Important: If you did not get a registration card with your

product, detach and return the form below to

ensure that your product is registered, or register

online at ge.com.

12 3

Model Number Serial Number

✁Cut here

Complete and mail

your Consumer

Product Ownership

Registration today.

Have the peace of

mind of knowing we

can contact you in

the unlikely event of

a safety modification.

After mailing the

registration below,

store this document

in a safe place. It

contains information

you will need should

you require service.

Our service number

is 800.GE.CARES

(800.432.2737).

Read your Owner’s

Manual carefully.

It will help you

operate your new

appliance properly.

Model Number Serial Number

E-mail Address*

* Please provide your e-mail address to receive, via e-mail, discounts, special offers and other

important communications from GE Appliances (GEA).

■

■ Check here if you do not want to receive communications from GEA’s carefully selected

partners.

FAILURE TO COMPLETE AND RETURN THIS CARD DOES NOT DIMINISH YOUR

WARRANTY RIGHTS.

For information about GEA's privacy and data usage policy, go to ge.com and click on "Privacy

Policy" or call 800.626.2224.

Consumer SupportTroubleshooting TipsOperating Instructions

Safety Instructions

Installation Instructions

Notes.

Soutien au

consommateur Conseils de dépannage Fonctionnement Mesures de sécuritéInstallation

Mesures de sécurité . . . . . . . . . . . . . . .47, 48

Fonctionnement

Clayettes et bacs . . . . . . . . . . . . . . . . . . .54, 55

CustomCool ™ . . . . . . . . . . . . . . . . . . . .51, 52

Enlèvement des contenants . . . . . . . . . . . .57

Entretien et nettoyage

du réfrigérateur . . . . . . . . . . . . . . . . . . .60, 61

Le distributeur d’eau et de glaçons . . . . . .59

Le filtre à eau . . . . . . . . . . . . . . . . . . . . . . .53

Les commandes . . . . . . . . . . . . . . . . . . . . .49

Les portes du réfrigérateur . . . . . . . . . . . . .56

Les tiroirs et contenants à légume . . . . . . .57

Machine à glaçons automatique . . . . . . . .58

Remplacement des ampoules . . . . . . . . . .62

TurboCool ™ . . . . . . . . . . . . . . . . . . . . . . . . .50

Installation

Déménagement du réfrigérateur . . . . .68–71

Démontage et remontage des portes . . . .67

Ensembles de moulures et de

panneaux décoratifs . . . . . . . . . . . . . . .63–66

Installation de la conduite d’eau . . . . .76–78

Installation du réfrigérateur . . . . . . . . .72–75

Préparation . . . . . . . . . . . . . . . . . . . . . . . . .67

Conseils de dépannage . . . . . . . . . . . .80–83

Bruits normaux de fonctionnement . . . . .79

Soutien au consommateur

Feuillet de données relatives à la

performance de la cartouche GWF . . . . . .85

Garantie pour la clientèle au Canada . . . .84

Soutien au consommateur . . . . . . . . . . . . .87

Transcrivez les numéros de modèle et de série ici :

# de modèle______________________________

# de série________________________________

Ils figurent sur l’étiquette qui se trouve à l’interieur

du compartiment réfrigérateur en haute à droite.

Soutien au

consommateur

Conseils de dépannageFonctionnementMesures de sécurité Installation

MESURES DE SÉCURITÉ IMPORTANTES.

LISEZ D’ABORD TOUTES LES DIRECTIVES. electromenagersge.ca

AVERTISSEMENT!

N’utilisez cet électroménager que pour l’usage auquel il est destiné, comme expliqué dans le présent manuel.

MESURES DE SÉCURITÉ

Lorsque vous utilisez un appareil électrique, observez toujours les mesures de sécurité de base,

y compris les suivantes.

■Installez le réfrigérateur conformément aux

directives d’installation avant de l’utiliser.

■Ne laissez pas les enfants grimper, s’asseoir, se

tenir debout ni se pendre aux clayettes du

réfrigérateur. Ils pourraient endommager le

réfrigérateur et se blesser gravement.

■Ne touchez pas les surfaces froides du congélateur

si vous avez les mains humides ou mouillées : la

peau risque d’adhérer à ces surfaces très froides.

■N’entreposez et n’utilisez pas d’essence ou autres

vapeurs et liquides inflammables à proximité de cet

appareil ou de tout autre appareil électroménager.

■Si votre réfrigérateur est doté d’une machine à

glaçons automatique évitez le contact avec les

pièces mobiles du mécanisme éjecteur, ou avec

l’élément chauffant situé à la partie inférieure de

la machine à glaçons. Ne posez pas les doigts ou

les mains sur le mécanisme de la machine à

glaçons pendant que le réfrigérateur est branché.

■Éloignez les doigts des parties du réfrigérateur où

l’on peut facilement se pincer : les espaces entre

les portes et entre les portes et les placards sont

toujours étroits. Soyez prudent lorsque vous fermez

les portes de l’appareil en présence des enfants.

■Débranchez votre réfrigérateur avant de le

nettoyer ou de le réparer.

REMARQUE : Nous vous recommandons vivement de

confier toute réparation à un technicien qualifié.

■Lorsque vous réglez la commande sur 0 (arrêt),

l’alimentation électrique de l’ampoule

n’est pas coupée.

■Ne recongelez pas les aliments surgelés qui ont

complètement dégelé.

■

■Nettoyez toujours le contenant CustomCool ™

après avoir dégelé les aliments.

COMMENT VOUS DÉBARRASSER CONVENABLEMENT

DE VOTRE ANCIEN RÉFRIGÉRATEUR

Les enfants pris au piège ou morts d’asphyxie sont

toujours d’actualité. Les réfrigérateurs abandonnés

sont toujours aussi dangereux, même si on n’attend

que «quelques jours» pour s’en débarrasser. Si vous

ne gardez pas votre ancien réfrigérateur, veuillez

suivre les directives ci-dessous afin de prévenir les

accidents.

Avant de vous débarrasser de votre ancien

réfrigérateur ou congélateur :

■Démontez les portes.

■Laissez les clayettes en place afin d’empêcher

les enfants de grimper à l’intérieur.

Réfrigérants

Tous les appareils de réfrigération contiennent

des réfrigérants qui, conformément aux lois

fédérales, doivent être enlevés avant toute

élimination de l’appareil. Si vous vous débarrassez

de vieux appareils de réfrigération, vérifiez, auprès

de la société qui s’occupe de leur élimination,

ce que vous devez faire.

CORDONS PROLONGATEURS

Nous vous recommandons fortement de ne pas utiliser de cordons prolongateurs à cause des risques

potentiels qu’ils présentent dans certaines conditions.

Toutefois si vous décidez d’utiliser tout de même un cordon prolongateur, il est absolument nécessaire

qu’il s’agisse d’un cordon à 3 fils avec mise à la terre pour appareils électroménagers homologué UL

(aux États-Unis) ou certifié CSA (au Canada), pourvu d’une fiche et d’une prise mises à la terre

de 15 ampères (minimum) et de 120 volts. 47

DANGER! RISQUES POUR LES ENFANTS

AVERTISSEMENT!

RACCORDEMENT ÉLECTRIQUE

Ne coupez ni retirez en aucun cas la troisième broche (mise à la terre) de la fiche du cordon

d’alimentation. Pour votre sécurité, cet appareil doit être correctement mis à la terre.

Le cordon d’alimentation de cet appareil est

muni d’une fiche à 3 broches (mise à la terre)

qui se branche dans une prise murale ordinaire

à 3 alvéoles (mise à la terre) pour réduire au

minimum les risques de chocs électriques.

Faites examiner la prise de courant et le circuit par

un électricien qualifié pour vous assurer que la prise

est correctement mise à la terre.

Si la prise murale est du type standard à 2 alvéoles,

il vous incombe de la faire remplacer par une prise

à 3 alvéoles correctement mise à la terre.

Le réfrigérateur doit toujours être branché dans sa

propre prise de courant, dont la tension nominale est

identique à celle indiquée sur la plaque signalétique.

Cette précaution est recommandée pour garantir

un rendement optimum et éviter une surcharge des

circuits électriques de la résidence, ce qui pourrait

créer un risque d’incendie par surchauffe des fils.

Ne débranchez jamais le réfrigérateur en tirant sur le

cordon d’alimentation. Saisissez fermement la fiche

du cordon et tirez droit pour la retirer de la prise.

Réparez ou remplacez immédiatement tout cordon

effiloché ou endommagé. N’utilisez pas un cordon

fendillé ou présentant des signes d’usure.

Lorsque vous déplacez votre réfrigérateur du mur,

faites attention de ne pas le faire rouler sur le cordon

d’alimentation afin de ne pas l’endommager.

VEUILLEZ LIRE ET SUIVRE ATTENTIVEMENT CES

MESURES DE SÉCURITÉ.

CONSERVEZ CES DIRECTIVES

Soutien au

consommateur Conseils de dépannage Fonctionnement Mesures de sécuritéInstallation

MESURES DE SÉCURITÉ IMPORTANTES.

LISEZ D’ABORD TOUTES LES DIRECTIVES.

Les commandes. electromenagersge.ca

Soutien au

consommateur

Conseils de dépannageFonctionnementMesures de sécurité Installation

La temperature est pré-réglée à l’usine au numéro 37° F pour le

compartiment réfrigérateur et pour le compartiment congélateur.0° F

Attendez 24 heures que la température se stabilise aux temperatures

recommandées pré-réglées.

Le réglage de température peut indiquer la température SET (réglée)

ainsi que la température réelle dans le compartiment réfrigération et

dans le compartiment congélation. La température (réglée) peutSET

varier légèrement de la température réelle, selon l’utilisation et les

conditions de fonctionnement.

Le placement d’une ou des deux commandes sur (Arrêt) arrête OFF

le refroidissement à la fois dans les compartiments du réfrigérateur

et du congélateur mais ne coupe pas l’alimentation électrique

du réfrigérateur.

NOTE : Le réfrigérateur est expédié avec une pellicule de protection

couvrant les commandes de température. Si cette pellicule n’a pas

été retirée au cours de l’installation faites-le maintenant.

Ce système est conçu pour maximiser le rendement

dans les compartiments du réfrigérateur et du

congélateur. Ce concept unique consiste en une

canalisation d’air fixée au long des parois arrières

du réfrigérateur et d’un tunnel à air au bas de la

paroi arrière du compartiment du congélateur.

Le rangement d’aliments en avant des persiennes

de ces compartiments n’affecte pas le rendement

de l’appareil. Bien qu’il soit possible d’enlever

la canalisation d’air et le tunnel à air, une telle

opération affectera le rendement en ce qui

concerne la température. (Pour recevoir les

instructions de démontage de ces éléments

en ligne 24 heures par jour, veuillez contacter

GE sur le site Web electromenagersge.ca ou

appelez le 1.800.361.3400.)

Système de circulation d’air

Pour changer la température, appuyez et relâchez le

bouton WARMER ou COLDER (Plus chaud et Plus

froid). Le voyant (affichage) s’allumera etSET

l’affichage indiquera la température réglée. Pour

changer la température, appuyez brièvement sur la

touche WARMER (plus chaud) ou COLDER (plus

froid) jusqu’à ce que la température désirée

apparaisse. La température du réfrigérateur peut

être ajustée entre 34 et 44° F celle du congélateur

entre –6 et +6° F.

Une fois la température souhaitée affichée, après

5 secondes, la température affichée retournera à

celle du réfrigérateur et du congélateur. Plusieurs

ajustements peuvent être nécessaires. Chaque fois

que vous ajustez les commandes, laissez passer

24 heures pour que le réfrigérateur atteigne la

température que vous avez sélectionnée.

Pour éteindre le système de refroidissement,

appuyez brièvement sur le bouton WARMER (plus

chaud) du réfrigérateur ou du congélateur jusqu’à

ce que l’affichage indique OFF (Arrêt). Pour remettre

l’appareil en marche, poussez sur le bouton COLDER

(plus froid) du réfrigérateur ou du congélateur. Le

voyant SET (affichage) s’allumera du côté que vous

avez sélectionné. Appuyez à nouveau (du côté où

le voyant est allumé) et la température deSET

l’appareil passera sur la valeur pré-réglée de 0° F

pour le congélateur et pour le réfrigérateur.37° F

L’affichage d’un ou des deux boutons sur OFF

(Arrêt) arrête le refroidissement dans les

compartiments du réfrigérateur et du congélateur

mais ne coupe pas l’alimentation électrique du

réfrigérateur.

Au sujet de TurboCool.

™

Fonctionnement

La commande TurboCool accélère le

refroidissement du compartiment

réfrigération afin de refroidir plus rapidement

les aliments. Utilisez TurboCool quand vous

ajoutez une grande quantité d’aliments dans

le compartiment réfrigération, quand vous

mettez de côté des aliments après les avoir

laissés reposer à la température de la pièce

ou quand vous mettez de côté des restes

d’aliments chauds. Vous pouvez également

l’utiliser après que le réfrigérateur soit resté

débranché pendant une période prolongée.

Une fois activé, le compresseur se met

immédiatement en route et les ventilateurs

se mettent en marche et s’arrêtent à haute

vitesse pendant huit heures, en suivant leur

cycle. Le compresseur continue à marcher

jusqu’à ce que le compartiment réfrigération

se refroidisse à environ 1° C (34° F), puis il se

met en marche et s’arrête selon son propre

cycle pour maintenir cette température.

Après 8 heures ou si vous pressez à nouveau

sur le bouton TurboCool, le compartiment

réfrigération revient à son réglage original.

Utilisation

Appuyez sur le bouton TurboCool. L’écran de

température du réfrigérateur indique TC.

Quand la commande TurboCool cesse de

fonctionner, le compartiment réfrigération

revient à son réglage original.

NOTES :

Vous ne pouvez pas changer la température du

réfrigérateur pendant que la commande TurboCool

fonctionne.

Le TurboCool n’a pas d’effet sur la température du

congélateur.

Quand vous ouvrez la porte du réfrigérateur pendant

l’action de la commande TurboCool, les ventilateurs

continuent à fonctionner si leur cycle le demande.

Soutien au

consommateur Conseils de dépannage Fonctionnement Mesures de sécuritéInstallation

Au sujet de ClimateKeeper2.

™

Comment il fonctionne

Le nouveau ClimateKeeper2 ™est le système

de réfrigération le plus avancé de l’industrie,

produisant une température et une humidité

optimales pour conserver les aliments plus

longtemps frais et réduire les brûlures de

congélateur, tout en conservant une efficacité

de niveau E star.

Le nouveau système ClimateKeeper2

a deux évaporateurs, le premier pour le

compartiment réfrigération et le second

pour le compartiment congélation.

Cela fournit deux systèmes de refroidissement

distincts pour l’ensemble du réfrigérateur, et

sépare la circulation d’air entre les sections

d’aliments frais et de congélateur pendant les

opérations normales de refroidissement.*

Cela assure un degré d’humidité dans la

section des aliments frais beaucoup plus élevé

que dans un système conventionnel,** ce qui

permet aux produits frais et autres aliments

non scellés de conserver plus longtemps

leur teneur en humidité et leur fraîcheur.

Vous pouvez maintenant conserver des

aliments sensibles à l’humidité, comme les

fruits frais, les salades, le riz, etc. sur des

clayettes ouvertes sans perte excessive

d’humidité. Étant donné le taux

d’humidité plus élevé dans le compartiment

du réfrigérateur, il est possible d’y déceler la

présence de brouillard ou de petites quantités

de buée de temps à autre. Ce phénomène est

normal et son apparition sera fonction des

variations de la charge d’aliments et des

conditions ambiantes. Sécher à l’aide

d’un essuie-tout si désiré.

Le système séparé d’aération réduit le

mélange d’air entre les deux compartiments,

ce qui réduit les transferts d’odeurs, et

améliore le goût de la glace.

Le système ClimateKeeper2 réduit

également le nombre de cycles de dégivrage

dans l’évaporateur du compartiment

congélation, ce qui permet de réduire

les brûlures de congélateur.

*L’air du compartiment congélation est utilisé dans la

caractéristique CustomCool.

**Les tests indiquent un niveau plus élevé d’humidité

dans la section d’aliments frais dans les

réfrigérateurs ClimateKeeper2 que dans les

réfrigérateurs conventionnels.

Soutien au

consommateur

Conseils de dépannageFonctionnementMesures de sécurité Installation

Videz le contenant. Placez le plateau

Chill/Thaw à l’intérieur du contenant.

Placez les aliments sur le plateau et

fermez le contenant complètement.

Choisissez un des boutons ExpressThaw, ™

ExpressChill™ou SelectTemp.™Le

panneau d’affichage et le voyant SET

s’allument. Appuyez brièvement sur le

bouton jusqu’à ce que la lumière

apparaisse après le réglage voulu. Utilisez

le tableau pour déterminer le meilleur

réglage à adopter.

■Pour arrêter une fonction avant la

fin du cycle, appuyez brièvement

sur le bouton correspondant à cette

fonction jusqu’à ce qu’aucune option

n’apparaisse et que le panneau s’éteint.

■Pendant le cycle de ExpressThaw ™

(dégel rapide) ou de ExpressChill ™

(gel rapide), le réglage indique le

compte à rebours du cycle.

■À la fin du cycle ExpressThaw, ™

le réglage du bac retourne

automatiquement à la température

MEAT (viande) (0° C [32° F]), pour

aider à conserver les articles dégelés

jusqu’à leur utilisation finale.

■La température affichée du contenant

de CustomCool peut varier un peu par

rapport à la température SET (choisie)

compte tenu de l'utilisation et des

conditions de fonctionnement.

NOTE : Pour des raisons de sécurité, il est

recommandé d’envelopper les aliments dans un

emballage en plastique lors de l’utilisation du cycle

ExpressThaw.™Cette précaution minimisera

l’écoulement du jus de viande et améliorera le dégel.

Au sujet de CustomCool

™

.electromenagersge.ca

Le dispositif CustomCool™consiste en un

système de modérateurs, d’un ventilateur,

d’une thermistance de température et d’un

réchauffeur. En fonction du mode choisi, une

combinaison de ces composants sera utilisée

pour rafraîchir rapidement les aliments, pour

les dégeler ou pour maintenir le contenant

à une température donnée. Le contenant

est rendu étanche afin de prévenir sa

température de causer des variations de

température dans le reste du réfrigérateur.

Certains modèles ont un centre deCustomCool

boissons. Ce centre est conçu pour conserver

les boissons à une température plus basse.

Choisissez la touche Beverage Center (centre de

boissons) si vous voulez avoir tout le temps des

rafraîchissements très froids.

Les commandes de ce contenant sont situées

à la partie supérieure du réfrigérateur avec les

commandes de température.

Utilisation

Fonctionnement

ExpressThaw™

Pour enlever :

Tirez le tiroir en position d’arrêt.

Faites tourner les quatre verrous en

position de déverrouillage.

Faites sortir le tiroir en soulevant son

avant et en tirant vers vous.

Pour remettre en place :

Assurez-vous que les quatre verrous soient

en position de déverrouillage.

Placez les côtés du tiroir dans les soutiens

de tiroir, en vous assurant que les verrous

soient sur les fentes du tiroir.

Verrouillez les quatre verrous en les

tournant en position de verrouillage.

Pour enlever et replacer le tiroir

ExpressChill™

Soutien au

consommateur Conseils de dépannage Fonctionnement Mesures de sécuritéInstallation

Au sujet de CustomCool

™

0,5 Lb. (4 heures)

■Hamburger en galettes (0,5 lb)

■Filet mignon emballé

individuellement (0,5 lb)

1,0 Lb. (6 heur es)

■Poitrines de poulet (1,0 lb)

■Boeuf haché (1,0 lb)

■Bifteck (1,0 lb)

2,0 Lbs. (10 heur es)

■Poitrines de poulet (2,0 lbs)

■Boeuf haché (2,0 lbs)

■Bifteck (2,0 lbs)

3,0 Lbs. (12 heur es)

■Poitrines de poulet (3,0 lbs)

■Boeuf haché (3,0 lbs)

■Bifteck (3,0 lbs)

15 Minutes

■1 canette de boisson (12 oz)

■2 petites boîtes de jus (6–8 oz

chacune)

30 Minutes

■2 à 6 canettes de boisson (12 oz

chacune)

■2 bouteilles en plastique de 20 oz

de boisson

■4 à 6 boîtes de jus (6 à 8 oz chacune)

■3 Emballage cartonné étanche

■Vin (bouteille de 750 ml)

45 Minutes

■2 litre bouteille de boisson

■1/2 gallon de jus

■1 paquet de gélatine

Réglage pour agr umes 6° C (43° F)

■Oranges, citrons, limes, ananas, melon

cantaloup

■Haricots, concombres, tomates,

poivrons, aubergines, courge

Réglage pour fr uits et

légumes 2° C (35° F)

■Fraises, framboises, kiwi, poires,

cerises, mûres, raisins, prunes,

nectarines, pommes

■Asperges, brocoli, maïs, champignons,

épinard, chou-fleur, chou frisé,

échalottes, betteraves, oignons

Réglage pour les viandes 0 ° C (32 F)°

■Viande crue, volaille et poissons

Tableau CustomCool™

NOTE : les résultats peuvent varier en fonction de l’emballage, de la température initiale et les particularités

des autres aliments.

Choisissez la touche Beverage Center

(centre de boissons). Le voyant lumineux

s’allume et le système fonctionne comme

prévu.

Pour éteindre cette caractéristique,

appuyez sur la touche Beverage Center

et le voyant lumineux s’éteint.

NOTE : Si elle n’est pas éteinte comme ci-dessus,

cette caractéristique demeure active pendant six mois.

Appuyez sur la touche pour laBeverage Center

remettre en marche.

Utilisation

Pour enlever :

Enlevez d’abord le bac à laitages. En

tenant le bas du bac à laitages, soulevez

l’avant droit vers vous, puis faites sortir.

En tenant le côté droit et le côté gauche

du centre de boissons, faites sortir en

soulevant.

Laissez l’adaptateur en place.

Pour remettre en place :

Engagez l’arrière du centre de boissons

dans les soutiens moulés de l’adapteur.

Poussez ensuite vers le bas les côtés du

centre de boissons. Le centre de boissons

se verrouillera en place.

Remettez en place le bac à laitages.

Enlèvement et remise enplace du Beverage Center (centre de boissons)

Bac à laitages

Adaptateur

Centre de

boissons

Le filtre à eau. (sur certains modèles) electromenagersge.ca

Cartouche du filtre à eau

La cartouche du filtre à eau se trouve

dans le coin droit arrière supérieur du

compartiment réfrigérateur, juste au-

dessous des commandes de température.

Remplacement du filtre

Une lumière indique la nécessité de

remplacer la cartouche du filtre à eau sur

le distributeur. Cette lumière devient orange

pour vous avertir de remplacer bientôt

le filtre.

Vous devez remplacer la cartouche de filtre

quand la lumière de l’indicateur devient

rouge ou quand le débit de l’eau qui va au

distibuteur d’eau ou au distributeur de

glace diminue.

Installation de la cartouche du filtre

à eau

S’il s’agit d’une cartouche de

remplacement, enlevez d’abord

l’ancienne en la tournant lentement

vers la gauche. Ne tirez pas sur la

cartouche. Un peu d’eau peut

s’écouler.

Remplissez la cartouche de

remplacement d’eau du robinet

immédiatement après l’installation

afin de permettre un meilleur débit

du distributeur.

Alignez la fleche sur la cartouche et le

support de cartouche. Placez le haut

de la nouvelle cartouche à l’intérieur

du support. dans leNe l’enfoncez pas

porte-cartouche.

Tournez la cartouche lentement vers

la droite jusqu’au point où la cartouche

s’arrête. NE SERREZ PAS TROP FORT.

Lorsque vous la tournez, elle se lèvera

en position automatiquement. La

cartouche fera approximativement une

1/4 rotation.

Faites couler l’eau du distributeur

pendant 3 minutes (environ 6 litres)

afin de dégager le système et empêcher

le bredouillement.

Pressez et maintenez appuyée la touche

RESET WATER FILTER (re-réglage du

filtre à eau) sur le distributeur

pendant 3 secondes.

REMARQUE : Une cartouche de remplacement qui

vient d’être installée l’eau dupeut faire jaillir

distributeur.

Bouchon de dérivation du filtre

Il faut utiliser le bouchon de dérivation

du filtre lorsqu’une cartouche de

remplacement n’est pas disponible. Le

distributeur et la machine à glaçons ne

peuvent pas fonctionner sans le filtre ou

sans le bouchon de dérivation du filtre.

Filtres de remplacement :

Pour commander des cartouches

supplémentaires aux États-Unis, visitez notre

site Web à l’adresse GEAppliances.com, ou

appelez le Service des pièces et accessoires

GE au 800.626.2002.

GWF

Prix suggéré pour la vente

au détail $34.95 USD

Les clients au Canada devraient consulter

les pages jaunes pour connaître la

succursale Camco la plus près.

Insérez le dessus de la cartouche

dans le porte-cartouche et tourne-la

lentement vers la droite.

Bouchon de

dérivation

du filtre

Porte-

cartouche

Soutien au

consommateur

Conseils de dépannageFonctionnementMesures de sécurité Installation

Soutien au

consommateur Conseils de dépannage Fonctionnement Mesures de sécuritéInstallation

Clayettes et bacs.

Bacs de porte de réfrigérateur et bacs basculants de porte de congélateur.

Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.

Bac de porte de réfrigérateur

Bac basculant de porte

de congélateur

L’ergot

Grands bacs

Vous pouvez régler les plus grands bacs de

porte de réfrigérateur et les bacs basculants

de porte de congélateur.

Enlèvement : Soulevez l’avant du bac droit

vers le haut, puis soulevez et enlevez.

Remise en place ou relocalisation : Engagez

l’arrière du bac dans les soutiens moulés sur

la porte. Puis poussez vers le bas l’avant du

bac. Le bac se fixe en place.

Petits bacs

Enlèvement : Soulevez l’avant du bac droit

vers le haut, puis enlevez.

Remise en place : Placez le bac au dessus des

soutiens moulés rectangulaires de la porte.

Puis faites glisser le bac vers le bas dans les

supports pour le fixer en place.

L’ergot aide à empêcher que de petits

articles placés sur la clayette de la porte se

renversent, coulent ou glissent. Mettez un

doigt de chaque côté de l’ergot près de

l’arrière et faites bouger la clayette vers

l’avant ou vers l’arrière selon vos besoins.

Clayette QuickSpace™

Vous pouvez diviser en deux cette clayette et

faire coulisser sa partie avant sous sa partie

arrière pour ranger des articles de haute

taille sur la clayette du dessous.

Vous pouvez enlever cette clayette et la

remettre en place ou la placer comme une

clayette coulissante anti-déversement.

Dans certains modèles, vous ne pouvez pas

utiliser cette clayette dans la position la plus

basse.

Clayette coulissante anti-déversement

Grâce à la clayette glissante anti-

déversement, vous pouvez atteindre des

articles placés derrière d’autres. Ses bords

spéciaux sont conçus pour empêcher tout

déversement aux clayettes inférieures.

Enlèvement :

Faites glisser la clayette vers l’extérieur

jusqu’à ce qu’elle atteigne son point

d’arrêt, puis appuyez le taquet vers le

bas et faites glisser la clayette directement

vers l’extérieur.

Remise en place ou relocalisation :

Alignez la clayette avec les supports et

faites glisser en place. L’étagère peut être

repositionnée lorsque la porte est ouverte

à 90° ou plus. Pour ce faire, faites glisser

l’étagère au delà des butées et inclinez-la

vers le bas. Faites la glisser vers le bas dans la

position désirée, alignez-la avec les supports

et glissez-la en place.

Prenez soin de pousser la clayette jusqu’au fond

pour refermer la porte.

Appuyez sur le taquet et tirez la

clayette vers l’avant pour l’enlever

Bac supérieur de porte de congélateur

Ne pas obstruer MISE EN GARDE :

Soyez prudents

lorsque vous placez

des articles dans

le bac supérieur.

Assurez-vous

qu’aucun objet ne

bloque ou tombe

dans la chute à

glaçons.

Bac supérieur de porte de congélateur

(sur certains modèles)

MISE EN GARDE :

La pièce doit être en

place conformément

à la figure pour

bien distribuer

les glaçons.

Vous ne pouvez

pas conserver

d’aliments dans

cet emplacement.

Ne pas obstruer

electromenagersge.ca

Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.

Clayettes de congélateur à retrait par coulissement

Pour enlever, faites glisser jusqu’à la position

d’arrêt, soulevez l’avant au delà de la

position d’arrêt et faites sortir en glissant.

Prenez soin de pousser les clayettes jusqu’au

fond pour refermer la porte.

Paniers du congélateur

Pour enlever, repousser le panier

complètement vers l’arrière du congélateur.

Soulevez-le jusqu’à ce que les broches

arrière soient dégagées. Soulevez le panier

au complet et retirez-le.

Prenez soin de pousser les panniers jusqu’au

fond pour refermer la porte.

Soutien au

consommateur

Conseils de dépannageFonctionnementMesures de sécurité Installation

Clayettes de congélateur fixes

Il existe deux types de clayettes fixes :

Pour enlever ce type de clayette :

Soulevez la clayette par le côté gauche.

Faites-la sortir.

Pour enlever ce type de clayette :

Soulevez le côté gauche de la clayette et

faites-le glisser vers la gauche au centre

des supports de la clayette.

Soulevez le côté droit de la clayette puis

sortez-le des supports de la clayette.

NOTE CONCERNANT LES MODÈLES AVEC

DISTRIBUTEUR : Afin de tirer pleinement

avantage du tiroir basculant, la taille des

articles déposés sur la clayette en dessous

du tiroir à glaçons ne doit pas excéder

le point le plus bas de ce tiroir.

Support à bouteilles de vin/boissons (sur certains modèles)

Ce support peut contenir jusqu’à 5

canettes, une bouteille de vin ou une

bouteille de soda de 2 litres.

Le support est accroché aux côtés du bac

à produits laitiers.

Pour enlever :

Videz le support.

En tenant la partie inférieure du bac à

produits laitiers, soulevez sa partie avant

en ligne droite, puis tirez vers le haut et

l’extérieur.

Pour dégager le support du bac à

produits laitiers, tirez sur les tiges

latérales du support pour les retirer

des trous situés sur les côtés du bac.

Pour replacer :

Accrochez le support aux côtés du bac.

Engagez la partie arrière du bac dans

les supports moulés de la porte. Poussez

ensuite la partie avant du bac vers le

bas. Le bac se verrouillera en place.

Soutien au

consommateur Conseils de dépannage Fonctionnement Mesures de sécuritéInstallation

Les portes du réfrigérateur.

Portes du réfrigérateur

Les portes de votre réfrigérateur ne sont

pas tout à fait comme celles dont vous

avez l’habitude. Un système spécial

d’ouverture/fermeture assure que les

portes ferment complètement et

hermétiquement.

Lorsque vous ouvrez et fermez les portes,

vous remarquerez qu’elles sont munies

d’une position Si vous ouvrez lad’arrêt.

porte au delà de cette position d’arrêt, elle

restera ouverte afin de vous permettre de

ranger et de prendre vos aliments plus

facilement. Lorsque la porte est

partiellement ouverte, elle se ferme

automatiquement.

L’impression de résistance que vous

ressentez à la position d’arrêt diminue

lorsque des aliments sont rangés dans

la porte.

Alignement des portes

Si les portes ne soient pas alignées, réglez la

porte du compartiment réfrigérateur.

À l’aide d’une clé de 7/16 po, tournez

la vis de réglage de la porte vers la

droite pour relever la porte, ou vers la

gauche pour l’abaisser. (Une douille de

nylon, encastrée dans les filets de l’axe,

empêchera celui-ci de tourner si l’on

ne se sert pas d’une clé.)

Après avoir tourné la clé une ou deux

fois, ouvrez et fermez la porte du

compartiment réfrigérateur et vérifiez

l’alignement des portes à la partie

supérieure.

Lorsque la porte est partiellement ouverte,

elle se ferme automatiquement.

Au delà de cette position la ported’arrêt

restera ouverte.

Clé de 7/16 po

Relevez

Enlèvement des contenants.

Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.

Enlèvement des contenants

Vous pouvez facilement enlever les tiroirs

en les tirant droit et en les soulevant au

dessus de leur position d’arrêt.

Si la porte vous empêche d’enlever les

tiroirs, essayez d’abord d’enlever les bacs

à porte. Si la porte n’offre pas assez

d’espace libre, vous devez rouler le

réfrigérateur vers l’avant jusqu’à ce que

la porte s’ouvre suffisamment pour vous

permettre d’enlever les tiroirs. Parfois,

pour faire sortir le réfrigérateur, vous devez

le faire aller vers la gauche ou vers la droite

en le roulant.

Les tiroirs et contenants à légume.

electromenagersge.ca

Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.

Contenants à fruits et légumes

Si une quantité d’eau excessive s’accumule

dans le fond des tiroirs, essuyez-les.

Sur certains modèles, le tiroir inférieur

est muni de coulisses pleine extension

permettant l’accès à l’ensemble du tiroir.

Contenants avec humidité variable

Réglez la commande à HI pour que le tiroir

conserve un degré d’humidité élevé pour la

conservation des légumes.

Réglez la commande à LO pour abaisser

le degré d’humidité dans le tiroir pour

la conservation des fruits.

Clayette déli transformable

Le Clayette déli transformable a sa propre

arrivée d’air froid pour permettre à

un courant d’air en provenance du

compartiment congélateur ou

compartiment des aliments frais d’arriver

au contenant.

Le réglage de temperature variable contrôle

la circulation d’air en provenance du

régulateur de température.

Réglez la temperature à la position froid

maximum pour conserver des viandes

fraiches.

Réglez la temperature à la position

froid pour ramener le contenant à une

temperature normale de refrigeration et

l’utiliser comme espace supplémentaire

pour les legumes. Cela coupe l’entrée d’air

froid. Vous pouvez choisir une température

intermédiaire entre ces deux extrêmes.

H I L O

Soutien au

consommateur

Conseils de dépannageFonctionnementMesures de sécurité Installation

Soutien au

consommateur Conseils de dépannage Fonctionnement Mesures de sécuritéInstallation

Il faut prévoir entre 12 et 24 heures avant qu’un réfrigérateur nouvellement installé commence à produire des glaçons.

La machine à glaçons produira environ

7 glaçons par cycle—soit environ 100–130

glaçons toutes les 24 heures—selon la

température du congélateur, la température

ambiante, la fréquence d’ouverture des

portes et d’autres conditions d’utilisation.

Si vous mettez votre réfrigérateur en

marche avant que la machine à glaçons ne

soit alimentée en eau, mettez l’interrupteur

d’alimentation à la position O (arrêt).

Lorsque la conduite d’eau est raccordée

au réfrigérateur, mettez l’interrupteur

d’alimentation à la position l (marche).

La machine à glaçons se remplit d’eau

lorsqu’elle atteint le point de –10° C

(15° F). Il faut prévoir entre 12 et 24 heures

avant qu’un réfrigérateur nouvellement

installé commence à produire des glaçons.

Vous entendrez un bourdonnement

chaque fois que la machine à glaçons se

remplit d’eau.

Jetez les premiers lots de glaçons afin

d’éliminer les impuretés provenant de

la conduite d’eau.

Assurez-vous que rien ne gêne le

mouvement du bras régulateur.

Si le bac à glaçons est plein jusqu’au niveau

du bras régulateur, la machine à glaçons

s’arrêt de produire des glaçons. Il est

normal que plusieurs glaçons soient collés

entre eux.

Lorsque vous n’utilisez pas souvent de

glaçons, les vieux glaçons perdent leur

transparence, prennent un goût

désagréable, et diminuent de taille.

Note particulière au sujet des modèles

avec distributeur :

Les modèles avec distributeur sont munis

d’un tiroir à glace basculant. Le tiroir peut

basculer comme indiqué sur les illustrations,

et il se maintiendra en position élevée

lorsque vous prendrez de la glace ou mettrez

l’interrupteur de la machine à glaçons en

position Marche ou Arrêt. Assurez-vous de

remettre le tiroir en place avant de fermer

la porte.

■Pour restaurer votre niveau de glaçons

lorsque le seau est vide, nous

recommandons de suivre les étapes

suivantes :

12 heures après la première chute

de glaçons dans le tiroir, distribuez

3 à 4 cubes.

Après une autre période de 6 heures,

distribuez 3 à 4 cubes de nouveau.

Cette procédure restaurera votre niveau de

glaçons dans la plus brève période possible.

NOTE : Dans les maisons où la pression de l’eau

est plus faible que la normale, vous entendrez la

machine à glaçon se remettre en marche à plusieurs

reprises pour fabriquer un lot de glaçons.

Machine à glaçons automatique.

Machine à glaçons automatique

Machine à glaçons

Bras régulateur

Interrupteur

d’alimentation

Voyant témoin in vert

d‘alimentation

Soulevez le tiroir, puis tirez vers

l’avant jusqu’à son arrêt.

Abaissez le tiroir pour avoir

accès aux glaçons ou pour

atteindre le commutateur

de marche.

NOTE : Afin de tirer pleinement

avantage du tiroir basculant, la taille

des articles déposés sur la clayette en

dessous du tiroir à glaçons ne doit pas

excéder le point le plus bas de ce tiroir.

Dans le cas des modèles

avec distributeur, pour

atteindre la glace ou

l’interrupteur :

Enlèvement du tiroir à glace (modèles avec distributeur)

MISE EN GARDE : la glace pèse lourd quand

le tiroir est plein.

Réglez le bouton de réglage en position

O (arrêt) avant d’enlever le tiroir.

Quand vous remettez le tiroir, assurez-vous

de le presser fermement en place. S’il ne

va pas jusqu’au fond, enlevez-le et faites

tourner le mécanisme de mise en place

d’1/4 de tour. Repoussez alors le tiroir

en place à nouveau.

Soulevez le tiroir, puis tirez vers

l’avant jusqu’à son arrêt.

Soulevez et tirez à nouveau

vers l’avant pour l’enlever.

Faites

tourner

Le mécanisme

de mise en

place

Modèles avec

distributeur seulement

Le distributeur d’eau et de glaçons. (sur certains modèles) electromenagersge.ca

Pour utiliser le distributeur

Sélectionnez (glaçons),CUBED ICE

CRUSHED ICE (glace concassée) ou

WATER (eau).

Appuyez doucement le verre contre le

haut du bras de distribution.

La clayette de trop-plein n’est pas munie

d’un système d’écoulement. Pour réduire

les taches d’eau, vous devez nettoyer

régulièrement la clayette et sa grille.

S’il n’y a pas d’eau distribuée lorsque le

réfrigérateur est initialement installé, il y a peut-

être de l’air dans la conduite d’eau. Appuyez sur la

commande de distribution pendant deux minutes

au minimum pour expulser l’air de la conduite

d’eau et remplir le réservoir d’eau. Afin d’éliminer

les éventuelles impuretés provenant de la conduite

d’eau, jetez les six premiers verres d’eau.

ATTENTION : Ne mettez jamais les doigts

ou d’autres objets dans l’ouverture du

distributeur.

Verrouillage du distributeur

Appuyez sur la touche

LOCK CONTROL (réglage

duverrouillage)

pendant 3 secondes

pour verrouiller le

distributeur et le

panneau de réglage.

Pour déverrouiller,

appuyez sur la touche

et tenez-la enfoncée

pendant encore

3 secondes.

Lumière du distributeur

Cette touche allume

et éteint la lumière du

distributeur. Vous

allumez également la

lumière en appuyant sur

le bras de distribution.

Sur certains modèles,

si cette ampoule brûle,

vous devez la remplacer

par une ampoule d’au

maximum 6 watts, 12V.

Glace rapide

Si vous avez besoin

de glace rapidement,

appuyez sur cette

touche pour accélérer

la production de glace.

Cela augmente la

production de glace

pendant les 48 heures

suivantes ou jusqu’à ce

que vous appuyez à

nouveau sur cette

touche.

Signal sonore

Pour mettre en marche

le signal sonore, appuyez

sur cette touche pour

allumer l’indicateur

lumineux. Ce signal

sonne si l’une des portes

reste ouverte plus de

3 minutes. La lumière

s’éteint et le signal

sonore s’arrête quand

vous fermez la porte.

Bac de trop-plein

Renseignements importants concernant votre distributeur

■N’ajoutez pas dans le bac à glaçons des

glaçons non fabriqués par votre machine

à glaçons. Ils risquent d’être difficiles à

concasser ou à distribuer.

■Évitez de trop remplir les verres de

glaçons et d’utiliser des verres étroits ou

très hauts. Le conduit peut se bloquer et

le volet peut geler et coincer. S’il y a des

glaçons qui bloquent le conduit, faites-les

passer au moyen d’une cuillère en bois.

■Ne placez pas de boissons ou d’aliments

dans le bac à glaçons pour les rafraîchir.

Les boîtes, bouteilles et paquets

alimentaires peuvent coincer la machine

à glaçons ou la vis sans fin.

■Afin que la glace distribuée ne puisse

manquer le verre, placer le verre à

proximité mais sans toucher l’ouverture

du distributeur.

■Même si vous avez sélectionné CUBED ICE

(glaçons), il est possible que de la glace

concassée tombe dans votre verre. Cela

se produit de temps à autre lorsque

plusieurs glaçons sont acheminés vers

le broyeur.

■Après distribution de la glace concassée,

de l’eau peut s’écouler du conduit.

■Parfois, un peu de givre se forme sur le

volet du conduit à glace. Ce phénomène

est normal et se produit en général après

des distributions répétées de glace

concassée. Le givre va éventuellement

évaporer.

Soutien au

consommateur

Conseils de dépannageFonctionnementMesures de sécurité Installation

Soutien au

consommateur Conseils de dépannage Fonctionnement Mesures de sécuritéInstallation

Nettoyage de l’extérieur

Le bac de trop-plein du distributeur

devrait être soigneusement essuyé. Vous

pouvez éliminer les dépôts calcaires laissés

par les taches d’eau en trempant le bac

dans du vinaigre non dilué. Laissez tremper

jusqu’à ce que les dépôts disparaissent ou

soient suffisamment ramollis pour être

éliminés par rinçage.

Le bras de distribution. Avant nettoyage,

appuyez pendant 3 secondes sur la touche

LOCK CONTROL. Nettoyez-la au moyen d’une

solution d’eau et de bicarbonate de soude–

environ 15 ml (une cuillère à soupe) de

bicarbonate de soude par litre (une pinte)

d’eau. Rincez bien et essuyez.

Les poignées de porte et leur garniture.

Nettoyez-les au moyen d’un linge humecté

d’eau savonneuse. Séchez avec un linge doux.

Vous pouvez nettoyer les panneaux et les

poignées de porte en acier inoxydable (sur

certains modèles) avec un nettoyant d’acier

inoxydable vendu sur le marché. Il vaut

mieux utiliser un produit de nettoyage

vaporisé pour acier inoxydable.

N’utilisez pas de cire pour appareils

ménagers sur l’acier inoxydable.

Gardez l’extérieur du réfrigérateur propre.

Essuyez-le avec un linge propre légèrement

humecté de cire pour appareils

électroménagers ou d’un détergent liquide

doux pour la vaisselle. Séchez et polissez

avec un linge doux et propre.

N’essuyez pas le réfrigérateur avec un linge à vaisselle

sale ou une serviette humide : ils pourraient laisser un

résidu qui pourra endommager la peinture. N’utilisez

pas de tampons à récurer, de produits nettoyants en

poudre, de javellisants ou de produits nettoyants

contenant un javellisant, car ces produits peuvent

égratigner la peinture et la rendre moins résistante.

Nettoyage de l’intérieur

Pour éviter les mauvaises odeurs, laissez

une boîte ouverte de bicarbonate de soude

dans les compartiments réfrigérateur

et congélateur.

Débranchez le réfrigérateur avant de le

nettoyer. S’il est trop difficile de le faire,

essorez bien votre linge ou votre éponge

pour enlever l’excès d’eau lorsque vous

nettoyez autour des interrupteurs, des

lampes ou des commandes.

Utilisez une solution d’eau tiède et de

bicarbonate de soude–environ 15 ml (une

cuillère à soupe) de bicarbonate de soude

par litre (une pinte) d’eau–afin de nettoyer

tout en neutralisant les odeurs. Rincez et

essuyez bien.

L’utilisation de solutions nettoyantes autres

que celles que nous recommandons, plus

particulièrement celles contenant des

distillats de pétrole peut fissurer ou

endommager l’intérieur du réfrigérateur.

Évitez de nettoyer les clayettes en verre encore

froides dans de l’eau chaude car elles risquent de se

casser à cause de l’écart excessif de température.

Manipulez les clayettes en verre avec prudence. Si

vous cognez le verre trempé, il pourra se briser.

Ne lavez aucune pièce de plastique du réfrigérateur

au lave-vaisselle.

Le plateau refroidissement/dégel peut aller

au lave-vaisselle.

Zone de ramasse-gouttes

du répartiteur.

Entretien et nettoyage du réfrigérateur.

Lorsque vous vous absentez pendant une

période prolongée, videz et débranchez le

réfrigérateur. Nettoyez l’intérieur avec une

solution d’eau et de bicarbonate de soude,

à raison 15 ml (d’une cuillère à soupe) de

bicarbonate par litre (1 pinte) d’eau.

Laissez les portes ouvertes.

Mettez l’interrepteur d’alimentation de

la machine à glaçons à la position O (arrêt)

et fermez l’alimentation d’eau au

réfrigérateur.

Si la température risque de descendre sous

le point de congélation, demandez à un

réparateur de vidanger la conduite d’eau

afin d’éviter les dégâts sérieux causés par

les inondations.

electromenagersge.ca

Derrière le réfrigérateur

Prenez un soin particulier lorsque vous

éloignez le réfrigérateur du mur. Tous les

types de revêtements de sol peuvent être

endommagés, particulièrement ceux qui

sont coussinés ou dont la surface est gaufrée.

Tirez le réfrigérateur en ligne droite

et, lorsque vous le remettez en place,

poussez-le vers le mur en ligne droite.

Les déplacements latéraux du réfrigérateur

pourraient endommager le revêtement

de sol ou le réfrigérateur.

Lorsque vous remettez le réfrigérateur en place

en le poussant, veillez à ne pas le faire rouler sur

le cordon d’alimentation ou sur la conduite d’eau

de la machine à glaçons.

Départ en vacances

Déménagement

Immobilisez tous les éléments amovibles,

tels que les clayettes et les bacs, à l’aide de

ruban gommé pour éviter de les

endommager.

Si vous utilisez un charriot pour

déménager le réfrigérateur, ne laissez

jamais le devant ou le derrière du

réfrigérateur reposer contre le charriot.

Cela pourrait endommager le réfrigérateur.

Ne transportez le réfrigérateur que

par les côtés.

Assurez-vous que le réfrigérateur demeure debout

pendant son déménagement.

Soutien au

consommateur

Conseils de dépannageFonctionnementMesures de sécurité Installation

Soutien au

consommateur Conseils de dépannage Fonctionnement Mesures de sécuritéInstallation

Remplacement des ampoules.

Lorsque vous réglez les commandes sur (Arrêt), l’alimentation électrique de l’ampoule n’est pas coupée. OFF

Les ampoules pour électroménagers Reveal®sont utilisées dans certains modèles. Elle sont identifiables par leur

couleur bleue lorsqu’elles sont éteintes.

Compartiment réfrigérateur—lampe supérieure

Débranchez le réfrigérateur.

Les ampoules se trouvent en haut du

compartiment, à l’intérieur du pare-

lumière. Sur certains modèles, vous

devez enlever une vis qui se trouve à

l’avant de l’écran.

Pour enlever l’écran à lumière, sur

certains modèles, appuyez sur les

taquets situés de côté de l’écran et faites

sortir en faisant glisser vers l’avant. Sur

d’autres modèles faites simplement

glisser vers l’avant et faites sortir.

Après avoir remplacé l’ampoule par

une ampoule d’appareil électro-

ménager de même puissance ou de

puissance inférieure, remettez le

pare-lumière et les vis (sur certains

modèles). Pour remettre le pare-

lumière, assurez-vous que les taquets

qui se trouvent à l’arrière du pare-

lumière aillent dans les trous qui se

trouvent à l’arrière du boîtier.

Rebranchez le réfrigérateur.

Compartiment réfrigérateur—lampe inférieure

Cette lumière se trouve au dessus du tiroir

d’en haut.

Débranchez le réfrigérateur.

Enlevez le bouton de réglage du tiroir à

viande transformable en le tirant droit.

Soulevez le pare-lumière et enlevez-le

en tirant.

Après avoir remplacé l’ampoule par

une ampoule d’appareil électro-

ménager de même puissance ou

de puissance inférieure, remettez

le pare-lumière et le bouton.

Rebranchez le réfrigérateur.

Compartiment congélateur

Débranchez le réfrigérateur.

Enlevez la clayette qui se trouve juste au

dessus du pare-lumière (vous pouvez

enlever cette clayette plus facilement

après l’avoir vidée). Sur certains

modèles, vous devez enlever une vis

qui se trouve en haut du pare-lumière.

Pour enlever le pare-lumière, appuyez

sur les côtés et enlevez en soulevant.

Remplacez l’ampoule par une

ampoule d’appareil électro-ménager

de même puissance ou de puissance

inférieure, puis remontez le pare-

lumière. Pour remonter le pare-

lumière, assurez-vous que les taquets

du haut soient solidement fixés en

place. Remettez la vis (sur certains

modèles).

Remontez la clayette et rebranchez

le réfrigérateur.

Distributeur (sur certains modèles)

Débranchez le réfrigérateur.

L’ampoule se trouve sur le distributeur

sous le panneau de réglage. Enlevez

l’ampoule en la faisant tourner dans le

sens opposé à celui des aiguilles d’une

montre.

Remplacez l’ampoule par une ampoule

de même taille et de même puissance.

Rebranchez le réfrigérateur.

Taquets

Ensembles de moulures et de panneaux décoratifs.

Veuillez lire toutes les directives attentivement.

Pour les modèles «CustomStyle™»

Avant de commencer

Certains modèles sont munis de garnitures qui vous permettent de monter des panneaux de porte.

Vous pouvez commander des panneaux de décoration pré-découpés des couleurs suivantes : noir, blanc,

bisque ou acier inoxydable au service de Pièces et accessoires 1.888.261.3055, ou vous pouvez ajouter

des panneaux de bois qui vont avec votre cuisine.

Panneaux de moins de 6 mm (1/4 po) d’épaisseur

Lorsque vous installez des panneaux de bois ayant moins de 6 mm (1/4 po) d’épaisseur, vous aurez

besoin d’un panneau de remplissage entre la porte et le panneau de bois, tel que du carton de 3 mm

(1/8 po). Si vous installez un panneau décoratif pré-coupé, un panneau de remplissage pré-coupé est

fourni dans l’ensemble. L’épaisseur totale du panneau décoratif ou de bois avec le panneau de remplissage

doit être de 6 mm (1/4 po).

Dégagement de

5,1 cm (2 po) du

côté de la poignée

Panneau décoratif Porte du réfrigérateur

Panneau de base de 6 mm (1/4 po)

19 mm (3/4 po)

Panneau de 19 mm (3/4 po) ou surélevé

Vous pouvez utiliser un panneau surélevé vissé ou collé sur un panneau de base de 6 mm (1/4 po)

d’épaisseur, ou un panneau fraisé de 19 mm (3/4 po). La partie surélevée du panneau doit être fabriquée

de façon à offrir un dégagement pour les doigts d’au moins 5,1 cm (2 po) du côté de la poignée.

Les panneaux qui ont plus de 6 mm (1/4 po) d’épaisseur, jusqu’à 19 mm (3/4 po), nécessitent que le

panneau extérieur de périmètre de 8 mm (5/16 po) ne soit pas plus épais que 6 mm (1/4 po).

Limites de poids pour les panneaux personnalisés :

Réfrigérateur : 38 livres (17 kg) max.

Congélateur : 28 livres (13 kg) max.

Les panneaux qui ont plus de 6 mm (1/4 po)

6 mm (1/4 po) max

Les panneaux qui ont plus de 6 mm (1/4 po) d’épaisseur

6 mm (1/4 po) max

19 mm (3/4 po)

8 mm (5/16 po)

Soutien au

consommateur

Conseils de dépannageFonctionnementMesures de sécurité Installation

Soutien au

consommateur Conseils de dépannage Fonctionnement Mesures de sécuritéInstallation

Ensembles de moulures et de panneaux décoratifs.

Panneau du

congélateur sans

distributeur

Panneaux du

congélateur avec

distributeur

Panneau du

compartiment

des aliments frais

Découpez

8 mm

(5/16 po)

36,8 cm

(1415⁄32 po)

170,9 cm

(679⁄32 po)

3 mm (1/8 po)

DEVANT

45,4 cm

(177⁄8po)

36,8 cm

(1415⁄32 po)

85,4 cm

(335⁄8po)

DEVANT

170,9 cm

(679⁄32 po)

49,5 cm

(1915⁄32 po)

DEVANT

23‘ Dimensions pour les panneaux de bois sur mesure

Les parties supérieures des panneaux doivent être découpées dans les panneaux.

25‘ Dimensions

« CustomStyle™ »

pour les panneaux de bois sur mesure

Les parties supérieures des panneaux doivent être découpées dans les panneaux.

Découpez 3 mm (1/8 po) Découpez

3 mm (1/8 po)

8 mm

(5/16 po)

8 mm

(5/16 po)

Panneau du

congélateur sans

distributeur

Panneaux du

congélateur avec

distributeur

Panneau du

compartiment

des aliments frais

Découpez

8 mm

(5/16 po)

36,8 cm

(1415⁄32 po)

175,3 cm

(69 po)

3 mm (1/8 po)

DEVANT

43,2 cm

(17 po)

36,8 cm

(1415⁄32 po)

92,0 cm

(361⁄4po)

DEVANT

175,3 cm

(69 po)

49,5 cm

(1915⁄32 po)

DEVANT

Découpez 3 mm (1/8 po) Découpez

3 mm (1/8 po)

8 mm

(5/16 po)

8 mm

(5/16 po)

Installation des panneaux de porte.

Attachez la moulure supérieure de la porte du congélateur et du réfrigérateur.

La moulure supérieure se trouve à l'intérieur du

compartiment du réfrigérateur.

À l’aide d’une clé à torsion T-20, fixez les moulures

supérieures en utilisant deux vis en haut de chaque

moulure. Serrez à la main seulement. Assurez-vous

que le haut de chaque panneau est bien aligné sous

le rebord de sa moulure supérieure.

Insérez les panneaux du congélateur et du réfrigérateur.

Poussez délicatement sur le panneau supérieur

du congélateur jusqu’à ce qu’il soit inséré dans la

rainure derrière la poignée de porte. Poussez le

panneau de remplissage (nécessaire avec certains

panneaux de porte) derrière le panneau décoratif.

Faites la même chose avec le panneau du

réfrigérateur.

Si votre modèle est doté d’un distributeur, cette

étape ne s’applique qu’au panneau du réfrigérateur

et au panneau supérieur du congélateur.

Insérez le panneau inférieur du congélateur (sur les modèles à distributeur).

Poussez délicatement sur le panneau jusqu’à ce

qu’il soit inséré dans la rainure derrière la poignée

de porte. Poussez le panneau de remplissage

(nécessaire avec certains panneaux de porte)

derrière le panneau décoratif.

Découpure

Vis de la moulure supérieure

Panneau

supérieur du

congélateur

Panneau

inférieur du

congélateur

Moulure

latérale

Moulure

latérale

Panneau du

réfrigérateur

Veuillez lire toutes les directives attentivement.

Soutien au

consommateur

Conseils de dépannageFonctionnementMesures de sécurité Installation

Vis de la moulure supérieure

Installation des panneaux de porte.

Installez la moulure latérale.

Ces pièces se trouvent à l’intérieur de la poignée

de porte du compartiment réfrigérateur.

N’enlevez pas la pellicule protectrice qui se trouve à

l’extérieur de la moulure latérale avant d’avoir installé

la moulure latérale.

Insérez la partie inférieure de la moulure latérale

sous la moulure inférieure comme illustré.

Tenez la moulure latérale contre la partie avant

des panneaux décoratifs, puis installez la moulure

latérale sous la moulure supérieure. Assurez-vous

que la moulure latérale magnétiquement fixée est

correctement installée et que vous êtes satisfait de

l’aspect général des pièces.

Moulure

latérale

Moulure

latérale

Moulure

supérieure

Moulure inférieure

Soutien au

consommateur Conseils de dépannage Fonctionnement Mesures de sécuritéInstallation

Veuillez lire toutes les directives attentivement.

•IMPORTANT —Conservez ces

instructions pour l’inspecteur local.

•IMPORTANT —Respectez toutes

les ordonnances et les codes locaux.

•Note à l’installateur – Assurez-vous de laisser

ces instructions au consommateur.

•Note au consommateur – Conservez ces

instructions pour référence future.

•Niveau de compétence – L’installation de

cet appareil nécessite des compétences

mécaniques de base.

•Temps d’installation – Installation du

réfrigérateur

30 minutes

Installation de la

conduite d’eau

30 minutes

•L’installateur est responsable de bien installer

ce réfrigérateur.

•Toute panne du produit due à une mauvaise

installation n’est pas couverte par la garantie.

Si le réfrigérateur a déjà été installé, enlevez

la grille de base (voir l’étape 2 de la section

Déménagement du réfrigérateur), puis sautez

à l’étape 5 de la section Installation du

réfrigérateur.

Questions? Appelez le 1.800.361.3400 ou Visitez notre site Web à l’adresse : electromenagersge.ca

Instructions

Réfrigérateur

d’installation

Modèles 23, 25, 26, 27 et 29

AVANT DE COMMENCER

Si votre réfrigérateur a une machine à glaçons,

il faut le brancher à une conduite d’eau froide.

Vous pouvez acheter une trousse d’alimentation

d’eau GE (contenant la tuyauterie, le robinet

d’arrêt, les joints et les instructions) chez votre

revendeur ou en vous adressant à notre site

Web à l’adresse electromenagersge.ca ou à

notre service de Pièces et accessoires au numéro

de téléphone 1.888.261.3055.

PREPARATION

ALIMENTATION D’EAU DE

LA MACHINE À GLAÇONS

OUTILS REQUIS

Tournevis cruciforme

Clé à douille, 3/8 po et 5/16 po Clé, 1/2 et 7/16 po

Couteau à mastiquer

en plastique

Clé hexagonale de 1/8 po

Instructions d’installation

CHARGEMENT DU

RÉFRIGÉRATEUR SUR

UN CHARIOT MANUEL

Laissez le ruban et les protecteurs sur

les portes jusqu’à ce que le réfrigérateur

arrive à destination.

Pour transporter le réfrigérateur, utilisez

un chariot manuel rembourré. Centrez

le réfrigérateur sur le chariot et entourez-

le d’une courroie. NE SERREZ PAS LA

COURROIE EXCESSIVEMENT.

ENLEVEZ LA GRILLE DE BASE

Enlevez la grille en retirant les deux vis à

tête cruciforme.

Si le réfrigérateur doit passer par

une ouverture de moins de 38 po

de largeur, ses portes doivent être

enlevées. Passez à l’étape 3.

N’ENLEVEZ PAS les poignées.

Si toutes les ouvertures ont plus de

38 po de largeur, sautez à la section

Installation du réfrigérateur.

DÉBRANCHEZ LE RACCORD

D’ALIMENTATION D’EAU

(sur certains modèles)

Si le compartiment réfrigération est doté

d’un rafraîchisseur d’eau, alors il faut

débrancher la conduite d’eau qui part de

la carosserie et s’insère dans la charnière

inférieure de la porte du compartiment

congélation.

Pour débrancher, poussez sur le collet

blanc du raccord puis tirez sur le tube.

Collet blanc

Charnière

inférieure du

compartiment

congélation

DÉMÉNAGEMENT DU RÉFRIGÉRATEUR

Instructions d’installation

DÉBRANCHEZ LE RACCORD

D’ALIMENTATION ÉLECTRIQUE

(sur certains modèles)

Si le compartiment réfrigération est

doté d’un rafraîchisseur d’eau, alors

il faut débrancher la conduite électrique

(faisceau) qui part de la carosserie et

s’insère dans la charnière inférieure de

la porte du compartiment congélation.

Pour débrancher, tirez de chaque côté

du raccord.

Charnière

inférieure du

compartiment

congélation

DÉBRANCHEZ LES

CONNECTEURS ÉLECTRIQUES

(sur certains modèles)

Si le compartiment réfrigération est

doté d’un centre de rafraîchissement,

alors il faut débrancher les connecteurs

électriques (faisceaux) qui partent de la

carosserie et s’insèrent dans la charnière

inférieure du compartiment réfrigération.

Pour débrancher, tirez de chaque côté

des connecteurs.

Charnière

inférieure du

compartiment

réfrigération

FERMEZ LES PORTES DES

COMPARTIMENTS CONGÉLATION

ET RÉFRIGÉRATION

ENLEVEZ LA PORTE DU

COMPARTIMENT CONGÉLATION

Enlevez le couvercle de la charnière

supérieure (si ainsi équipé) de la porte

du compartiment congélation, soit en le

pressant et le tirant vers le haut, soit en

le dégageant à l’aide d’un couteau à

mastiquer en plastique.

Enlevez les deux vis à tête hexagonale

5/16 po ou 1/8 po, puis soulevez la

charnière en ligne droite pour dégager

l’axe de charnière.

Ouvrez la porte du compartiment

congélation à 90.°

Tête hexagonale 5/16 po ou 1/8 po

90°

Instructions d’installation

DÉMÉNAGEMENT DU RÉFRIGÉRATEUR (SUITE)

ENLEVEZ LA PORTE DU

COMPARTIMENT CONGÉLATION

(suite)

Pendant qu’une personne soulève lentement

la porte du compartiment congélation pour

la dégager de la charnière inférieure, une

deuxième personne doit minutieusement

guider la conduite d’eau et la conduite

électrique (faisceau) à travers la charnière

inférieure.

Placez la porte sur une surface lisse pour

la protéger des égratignures, l’intérieur

vers le haut.

90°

ENLEVEZ LA PORTE DU

COMPARTIMENT RÉFRIGÉRATION

Enlevez le couvercle de la charnière

supérieure (si ainsi équipé) de la porte

du compartiment réfrigération, soit en le

pressant et le tirant vers le haut, soit en

le dégageant à l’aide d’un couteau à

mastiquer en plastique.

ENLEVEZ LA PORTE DU

COMPARTIMENT RÉFRIGÉRATION

(suite)

Enlevez les deux vis à tête hexagonale

5/16 po ou 1/8 po, puis soulevez la

charnière en ligne droite pour dégager

l’axe de charnière.

Ouvrez la porte du compartiment

réfrigération à 90.°

Tête hexagonale 5/16 po ou 1/8 po

90°

Instructions d’installation

ENLEVEZ LA PORTE DU

COMPARTIMENT RÉFRIGÉRATION

(suite)

Soulevez la porte du compartiment

réfrigération pour la dégager de la

charnière inférieure.

Si le compartiment réfrigération est doté

d’un centre de rafraîchissement, une

personne doit soulever lentement la porte

pour la dégager de la charnière inférieure,

pendant qu’une deuxième personne guide

minutieusement les conduites électriques

(faisceaux) à travers la charnière inférieure.

Placez la porte sur une surface lisse pour

la protéger des égratignures, l’intérieur

vers le haut.

90°

REMISE EN PLACE DES PORTES

Pour replacer les portes, inversez

simplement les étapes 3 à 8.

Veuillez cependant noter les points suivants :

• Au moment d’abaisser les portes sur

les charnières inférieures, une deuxième

personne doit guider minutieusement

le tube et les faisceaux électriques à

travers les ouvertures des charnières.

• Lorsque vous branchez la conduite

d’eau, assurez-vous d’insérer le tube

jusqu’à la marque.

• Ne pincez pas le tube et les faisceaux

électriques lorsque vous placez les

portes sur les charnières inférieures.

• Lorsque vous branchez la ou les

conduites électriques (plusieurs

conduites seulement sur les modèles

dotés d’un centre de rafraîchissement),

assurez-vous que les connecteurs sont

complètement imbriqués.

Marque

Modèles dotés d’un centre de refraîchissement seulement

DIMENSIONS ET SPÉCIFICATIONS

(pour les modèles

« CustomStyle

™

» de 23’)

Instructions d’installation

INSTALLATION DU RÉFRIGÉRATEUR

EMPLACEMENT DU RÉFRIGÉRATEUR

• N’installez jamais votre réfrigérateur dans

un emplacement où la température ambiante

sera inférieure à 16° C (60° F). Il ne se mettra

pas en marche suffisamment souvent pour

maintenir des températures convenables.

• N’installez jamais votre réfrigérateur dans

un emplacement où la température ambiante

sera supérieure à 37° C (100° F). Il ne

fonctionnera pas bien.

• Installez votre réfrigérateur sur un plancher

suffisamment solide pour le porter lorsqu’il

est plein.

DÉGAGEMENTS

Prévoyez les dégagements suivants pour

faciliter l’installation, la bonne circulation

d’air et les raccordements de plomberie et

d’électricité :

CustomStyle™ 23‘ (33 po de largeur),

de 23‘/25‘ 25‘, 26‘, 27‘, 29‘

Côtés 4 mm (1/8 po) 4 mm (1/8 po)

Dessus 25 mm (1 po) 25 mm (1 po)

Arrière 13 mm (1/2 po) 25 mm (1 po)

178,4 cm

(701⁄4po)

91,4 cm

(36 po)

61 cm (24 po)

Armoire

de 61 cm

(24 po)

Eau Électricité

Dégagement de 19 mm

(3/4 po) (jeu de 13 mm

[1/2 po] + plaques murales

de 6 mm [1/4 po])

Dessus du

comptoir

de 63,5 cm

(25 po)

DIMENSIONS ET SPÉCIFICATIONS

(pour les modèles

« CustomStyle

™

» de 25’)

*183,5 cm (721/4po) sont nécessaires pour

bien régler les roues de mobilité. Si les

armoires placées sur le réfrigérateur ont

des portes qui sont alignées au sommet de

l’ouverture du réfrigérateur, vous pouvez

avoir besoin de 1/8 po d’espace libre

supplémentaire pour permettre une bonne

ouverture des portes de l’armoire.

183,5 cm

(721⁄4po)*

91,4 cm

(36 po)

61 cm (24 po)

Instructions d’installation

BRANCHEMENT DU

RÉFRIGÉRATEUR À LA CONDUITE

D’EAU DE LA MAISON

(modèles avec machine à glaçons

et distributeur)

Une alimentation d’eau froide est requise

pour faire fonctionner la machine à

glaçons et le distributeur. Vous devrez en

fournir une si elle n’existe pas. Voir la

section Installation de la conduite d’eau.

NOTES :

• Avant de brancher la conduite au

réfrigérateur, assurez-vous que le

cordon d’alimentation électrique n’est

pas branché à la prise murale.

• Si votre réfrigérateur n’est pas équipé

de filtre à eau, nous recommandons

d’en monter un si votre alimentation

d’eau contient du sable ou des

particules qui peuvent boucher la grille

du robinet d’eau du réfrigérateur.

Installez-le sur la conduite d’eau près

du réfrigérateur. Si vous utilisez une

trousse GE SmartConnect™Refrigerator

Tubing, vous aurez besoin d’un tuyau

additionnel (WX08X10002) pour

brancher le filtre. Ne coupez pas le

tuyau de plastique pour installer le filtre.

Si vous utilisez un tuyau de cuivre,

placez un écrou de compression et une

bague (manchon) à l’extrémité du tuyau

qui vient de l’alimentation d’eau froide

de la maison.

Si vous utilisez un tuyau GE

SmartConnect,™les écrous sont déjà

assemblés au tuyau.

Si vous utilisez un tuyau de cuivre,

insérez aussi loin que possible l’extrémité

du tuyau dans le raccord à l’arrière du

réfrigérateur. Tout en tenant le tuyau,

serrez le raccord.

Si vous utilisez un tuyau GE

SmartConnect,

™insérez l’extrémité moulée

du tuyau dans le raccord à l’arrière du

réfrigérateur, puis serrez l’écrou à

compression à la main. Serrez ensuite un

autre tour à l’aide d’une clé. Un serrage

excessif pourrait occasionner des fuites.

Fixez le tuyau dans le collet (fourni) pour

le maintenir en position. Il est possible

que vous deviez écarter le collet.

Tuyau 1/4 po

Collet à tuyau

Écrou à

compression

1/4 po

Bague

(manchon)

Tuyau SmartConnect™

Raccord du

réfrigérateur

OUVREZ L’ALIMENTATION D’EAU

Ouvrez l’alimentation d’eau au niveau du

robinet d’arrêt (l’alimentation d’eau de la

maison) et vérifiez la présence de fuites.

BRANCHEZ LE CORDON DU

RÉFRIGÉRATEUR DANS LA PRISE

Avant de brancher le réfrigérateur, assurez-

vous que l’interrupteur de la machine à

glaçons est à la position O (arrêt).

Lisez l’étiquette concernant la mise à la terre

qui est attachée au cordon d’alimentation.

Instructions d’installation

INSTALLATION DU RÉFRIGÉRATEUR (SUITE)

PLACEZ LE RÉFRIGÉRATEUR

DANS SON EMPLACEMENT

Transportez le réfrigérateur jusqu’à sa

destination.

4METTEZ LE RÉFRIGÉRATEUR

DE NIVEAU (suite)

Pour ajuster les

roulettes sur

les modèles

CustomStyle™

de 23’ / 25’ :

Tournez les vis

de réglage des

roulettes dans le sens

des aiguilles d’une

montre pour faire monter le réfrigérateur,

dans le sens opposé à celui des aiguilles

d’une montre pour le faire descendre.

Utilisez une clé hexagonale de 3/8 po avec

extension ou une clé anglaise.

Ces modèles ont aussi des roulettes arrières

réglables, pour vous permettre d’aligner le

réfrigérateur aux armoires de cuisine. Utilisez

une clé hexagonale de 3/8 po. avec extension

pour tourner les vis pour les roulettes

arrières, dans le sens des aiguilles d’une

montre pour faire monter le réfrigérateur,

dans le sens opposé à celui des aiguilles

d'une montre pour le faire descendre.

METTEZ LE RÉFRIGÉRATEUR

DE NIVEAU

La mise à niveau du réfrigérateur

s’effectue en ajustant les roulettes situées

près des charnières inférieures.

Les roulettes de nivellement jouent trois rôles :

• Elles peuvent être réglées pour que les

portes se referment automatiquement

lorsqu’elles sont à moitié ouvertes.

(Réglez le bord inférieur avant du

réfrigérateur à 16 mm [5/8 po] du sol.)

• Elles peuvent être réglées de manière à

permettre à l’appareil de reposer solidement

sur le sol et l’empêcher ainsi de branler.

• Elles vous permettent d’éloigner le

réfrigérateur du mur pour le nettoyage.

Pour ajuster les roulettes sur les modèles

de les roulettes sur les modèles 23’ (33 po

de largeur) 25’, 26’, 27’ et 29’ :

• Tournez les vis

de réglage des

roulettes dans

le sens des

aiguilles d’une

montre pour

faire monter

le réfrigérateur,

dans le sens

opposé à celui

des aiguilles d’une

montre pour le faire descendre. Utilisez

une douille hexagonale ou une clé de

3/8 po, ou une clé anglaise.

Roulettes

Vis de réglage

ALIGNEZ LES PORTES

Réglez les portes du réfrigérateur pour

qu’elles soient bien alignées à la partie

supérieure.

Pour aligner les portes :

À l’aide d’une clé de 7/16 po, tournez la

vis de réglage de la porte vers la droite

pour relever la porte, ou vers la gauche

pour l’abaisser.

NOTE :

Une douille de nylon, encastrée dans les

filets de l’axe, empêchera celui-ci de

tourner si l’on ne se sert pas d'une clé.

Après avoir

tourné la clé une

ou deux fois,

ouvrez et fermez

la porte du

réfrigérateur

et vérifiez

l’alignement des

portes à la partie

supérieure.

BPortes

doivent être

alignées à

la partie

supérieure

Relevez

Clé 7/16 po

Relevez

Instructions d’installation

REPLACEZ LA GRILLE DE BASE

Replacez la grille de base en installant

les deux vis à tête cruciforme (Phillips).

RÉGLEZ LES COMMANDES

Réglez les commandes selon les

recommandations.

METTEZ EN MARCHE

LA MACHINE À GLAÇONS

Mettez le commutateur de la machine à

glaçons en position . Lal (marche)

machine à glaçons ne se met en marche

que lorsqu’elle atteint une température de

fonctionnement de –9° C (15° F) ou moins.

Elle commence immédiatement à

fonctionner. Il faudra 2 à 3 jours pour

remplir le bac à glaçons.

NOTE :

Si votre pression d’eau est trop faible,

le robinet peut se remettre en marche

jusqu’à trois fois pour envoyer

suffisamment d’eau à la machine

à glaçons.

Commutateur

d’alimentation

électrique

INSTALLATION DE LA CONDUITE D’EAU (MODÈLES AVEC

MACHINE À GLAÇONS ET DISTRIBUTEUR)

Nous recommandons les trousses d’alimentation

d’eau en cuivre WX8X2, WX8X3, WX8X4, selon le

montant de conduite dont vous avez besoin. Nous

approuvons les conduites d’eau en matière plastique

GE SmartConnect™Refrigerator Tubing (WX08X10002,

WX08X10006, WX08X10015 et WX08X10025).

Si vous installez un système d’eau GE Reverse

Osmosis dans votre réfrigérateur, la seule installation

approuvée est celle de la trousse GE RVKIT. Pour les

autres systèmes d’osmose de l’eau, suivez les

recommandations du fabricant.

Si l’alimentation d’eau à votre réfrigérateur vient d’un

système de filtration d’osmose inversée ET si votre

réfrigérateur a également un filtre d’eau, utilisez le

bouchon de dérivation du filtre de votre réfrigérateur.

Si vous utilisez la cartouche de filtration de votre

réfrigérateur en conjonction avec le filtre d’osmose

inversée, vous pouvez produire des glaçons creux

et ralentir l’alimentation en eau de votre machine

à glaçons.

Cette installation de conduite d’eau n’est pas garantie

par le fabricant de réfrigérateur ou de machine à

glaçons. Suivez soigneusement ces instructions

pour minimiser le risque de dommages onéreux

d’inondation.

Les coups de bélier (eau qui donne des coups dans

les tuyaux) dans la tuyauterie de la maison peut

occasionner des dommages aux pièces de votre

réfrigérateur, ainsi que des fuites ou des inondations.

Appelez un plombier certifié pour corriger les coups

de bélier avant d’installer la conduite d’eau de votre

réfrigérateur.

Pour prévenir toute brûlure et tout dommage à votre

réfrigérateur, ne branchez jamais la conduite d’eau à

une canalisation d’eau chaude.

Si vous utilisez votre réfrigérateur avant de brancher

la conduite d’eau, assurez-vous de laisser le

commutateur de la machine à glaçon en position

O (arrêt).

N’installez jamais les tuyaux de la machine à glaçon

dans des endroits où la température risque de

descendre en dessous du point de congélation.

Si vous utilisez un outil électrique (comme une

perceuse électrique) pendant l’installation, assurez-

vous que l’isolement ou le câblage de cet outil

empêche tout danger de secousse électrique.

Vous devez procéder à toutes vos installations

conformément aux exigences de votre code local

de plomberie.

AVANT DE COMMENCER

Instructions d’installation

CE DONT VOUS AUREZ BESOIN

•Tuyaux en cuivre ou trousse GE SmartConnect™

Refrigerator Tubing, diamètre extérieur de 1/4 po

pour brancher le réfrigérateur à l’alimentation

d’eau. Si vous utilisez un tuyau en cuivre,

assurez-vous que les deux extrémités du tuyau

soient coupées bien droit.

Pour trouver la longueur de tuyau dont vous aurez

besoin : mesurez la distance qui va du robinet

d’eau situé derrière le réfrigérateur jusqu’au tuyau

d’alimentation d’eau. Ajoutez 2,44 m (8 pi).

Assurez-vous qu’il y ait assez de tuyau en trop

(environ 2,44 m [8 pi] enroulés trois fois en cercles

d’environ 25 cm [10 po] de diamètre) pour vous

permettre de décoller le réfrigérateur du mur après

l’installation.

Les trousses GE SmartConnect™Refrigerator

Tubing sont disponibles dans les dimensions

suivantes :

0,6 m (2 pi) – WX08X10002

1,8 m (6 pi) – WX08X10006

4,6 m (15 pi) – WX08X10015

7,6 m (25 pi) – WX08X10025

Assurez-vous que votre trousse ait au moins

2,44 m (8 pi) comme indiqué ci-dessus.

NOTE : Les seuls tuyaux en matière plastique

approuvés par GE sont ceux qui font fournis dans

les trousses GE SmartConnect™Refrigerator

Tubing. N’utilisez jamais un autre tuyau en matière

plastique, car le tuyau d’alimentation d’eau est

tout le temps sous pression. Certaines catégories

de tuyaux en matière plastique peuvent devenir

cassants avec l’âge et peuvent se fendre, en

occasionnant des dommages d’inondation dans

votre maison.

•Vous pouvez acheter une trousse d’alimentation

d’eau GE (contenant un tuyau en cuivre, un

robinet d’arrêt et les joints énumérés ci-dessous)

chez votre distributeur local ou en le

commandant au service de pièces et accessoires,

au 1.888.261.3055.

Choisissez pour le robinet un emplacement

facilement accessible. Il vaut mieux le

brancher de côté à un tuyau vertical.

Si vous devez le brancher à un tuyau

horizontal, faites le branchement en haut

ou de côté, plutôt qu’en bas du tuyau,

pour éviter de recevoir des sédiments

du tuyau d’alimentation d’eau.

CHOISISSEZ L’EMPLACEMENT

DU ROBINET

Instructions d’installation

FERMEZ L’ALIMENTATION

PRINCIPALE D’EAU

Ouvrez le robinet le plus proche

suffisamment longtemps pour purger

le tuyau.

Installez le robinet d’arrêt sur la canalisation

d’eau potable la plus fréquemment utilisée.

Percez un trou de 1/4 po dans le tuyau

d’eau, à l’aide d’un foret dur. Enlevez toute

barbure due au perçage du trou dans

le tuyau.

Faites attention de ne pas laisser de l’eau

couler dans votre perceuse électrique.

Si vous ne percez pas un trou de 1/4 po,

vous obtiendrez une alimentation d’eau

réduite et des glaçons plus petits.

PERCEZ UN TROU POUR LE

ROBINET

CE DONT VOUS AUREZ BESOIN (SUITE)

•Une alimentation d’eau froide potable. La

pression de l’eau doit être entre 20 et 120 p.s.i.

(1,4 et 8,1 bar).

•Une perceuse électrique.

•Une clé de 1/2 po ou une clé anglaise.

•Un tournevis à lame plate et un tournevis

Phillips.

•Deux écrous à compression d’un diamètre

extérieur de 1/4 po et deux bagues

(manchons)—pour brancher le tuyau en cuivre

au robinet d’arrêt et au robinet d’eau du

réfrigérateur.

•Si vous utilisez une trousse d’alimentation d’eau

GE avec tuyau en matière plastique, les garnitures

nécessaires sont déjà montées au tuyau.

•Si votre canalisation d’eau actuelle a un raccord

évasé à une extrémité, vous aurez besoin d’un

adaptateur (que vous trouverez dans votre

magasin de matériel de plomberie) pour

brancher le tuyau d’eau au réfrigérateur, OU

BIEN vous pouvez couper le raccord évasé à

l’aide d’un coupe-tube, puis utiliser un raccord

à compression. Ne coupez jamais l’extrémité

finie d’un tuyau de la trousse GE SmartConnect™

Refrigerator Tubing.

•Un robinet d’arrêt pour brancher le tuyau d’eau

froide. Le robinet d’arrêt doit avoir une entrée

d’eau avec un diamètre intérieur minimal de 5/32

po au point de jonction avec le TUYAU D’EAU

FROIDE. Des robinets d’arrêt à étrier sont

souvent inclus dans les trousses d’alimentation

d’eau. Avant d’acheter, assurez-vous que le

robinet à étrier se conforme à vos codes de

plomberie locaux.

Placez un écrou de compression et une

bague (manchon) à l’extrémité du tuyau

et branchez-les au robinet d’arrêt.

Assurez-vous que le tuyau soit bien inséré

dans le robinet. Serrez fort l’écrou de

compression.

Pour le tuyau en matière plastique d’une

trousse GE SmartConnect™Refrigerator

Tubing, insérez l’extrémité moulée du

tuyau dans le robinet d’arrêt et serrez

l’écrou de compression à la main, puis

serrez un autre demi tour avec une clé.

Si vous serrez trop fort, vous pouvez

occasionner des fuites.

NOTE : Vous devez vous conformer aux Codes

de plomberie 248CMR du Commonwealth of

Massachusetts. Les robinets d’arrêt à étrier

sont illégaux et leur utilisation n’est pas

autorisée au Massachusetts. Consultez votre

plombier local.

BRANCHEZ LE TUYAU

AU ROBINET

Ouvrez le robinet d’alimentation principale

d’eau et purgez le tuyau jusqu’à ce que

l’eau soit claire.

Fermez l’eau au niveau du robinet d’eau

après écoulement d’environ 1 litre (1 quart)

d’eau par le tuyau.

PURGEZ LE TUYAU

INSTALLATION DE LA CONDUITE D’EAU

(SUITE)

Instructions d’installation

Acheminez le tuyau du tuyau d’eau froide

au réfrigérateur.

Faites passer le tuyau par un trou percé dans

le mur ou le plancher (derrière le réfrigérateur

ou au niveau de l’armoire de cuisine

adjacente), aussi près du mur que possible.

NOTE : Assurez-vous qu’il y ait assez

de tuyau en trop (environ 2,44 m [8 pi]

enroulés trois fois en cercles d’environ

25 cm [10 po] de diamètre) pour vous

permettre de décoller le réfrigérateur

du mur après l’installation.

ACHEMINEZ LE TUYAU

Fixez le robinet d’arrêt au tuyau d’eau

froide à l’aide du collier de serrage.

NOTE : Vous devez vous conformer aux Codes

de plomberie 248CMR du Commonwealth of

Massachusetts. Les robinets d’arrêt à étrier

sont illégaux et leur utilisation n’est pas

autorisée au Massachusetts. Consultez votre

plombier local.

FIXEZ LE ROBINET D’ARRÊT

Collier de serrage

Tuyau vertical

d’eau froide

Robinet d’arrêt

à étrier

Serrez les vis du collier jusqu’à ce que la

rondelle d’étanchéité commence à enfler.

NOTE : Ne serrez pas trop. Vous risquez

d’écraser le tuyau de cuivre.

SERREZ LE COLLIER

DE SERRAGE

Rondelle

Entrée

Collier de serrage

Vis du

collier

Pour compléter l’installation du réfrigérateur,

retournez à l’étape 1 de la section Installation

du réfrigérateur.

Robinet d’arrêt

à étrier

Écrou de compression

Presse-joint

Robinet de sortie Bague (manchon)

Tuyau

SmartConnect™

Bruits normaux de fonctionnement. electromenagersge.ca

Les réfrigérateurs plus récents font des bruits différents de ceux

des anciens. Les réfrigérateurs modernes présentent plus de

fonctions et sont plus avancés sur le plan technologique.

HUMMM...

OUUCH....

■Le nouveau compresseur à rendement élevé peut

fonctionner plus longtemps et plus vite que votre

ancien réfrigérateur et vous pouvez entendre un son

modulé ou un ronflement aigu pendant son

fonctionnement.

■Parfois le réfrigérateur fonctionne pendant une période

prolongée, surtout lorsque les portes sont ouvertes

fréquemment. Cela signifie que la fonction Frost Guard™

est active pour empêcher la brûlure de congélation et

améliorer la conservation des aliments.

■Vous pouvez entendre un sifflement lorsque les portes

se ferment. Cela vient de l’équilibrage de pression dans

le réfrigérateur.

■Vous pouvez entendre les ventilateurs tourner

à hautes vitesses. Cela se produit lorsque le

réfrigérateur vient d’être branché, lorsque les portes

sont ouvertes fréquemment ou lors de l’ajout d’une

grande quantité d’aliments dans les compartiments

congélateur ou réfrigérateur. Les ventilateurs

permettent de maintenir les bonnes températures.

■Si une des portes est ouverte pendant plus de

3 minutes, vous pouvez entendre l’activation des

ventilateurs permettant de refroidir les ampoules.

■Les ventilateurs changent de vitesses pour assurer des

économies d’énergie et un refroidissement optimaux.

■Il est possible que vous entendez les ventilateurs

marcher apres avoir choisi une des fontions de

CustomCool™.

CLICS, CLAQUEMENTS,

CRAQUEMENTS et

GRÉSILLEMENTS

■Vous pouvez entendre des craquements ou des

claquements lorsque le réfrigérateur est branché

pour la première fois. Cela se produit lorsque le

réfrigérateur se refroidit à la bonne température.

■Les registres électroniques s’ouvrent et se ferment

pour assurer des économies d’énergie et un

refroidissement optimaux.

■Le compresseur peut causer un clic ou un

grésillement lors de la tentative de redémarrage

(cela peut prendre 5 minutes).

■Le tableau de commande électronique peut causer

un clic lorsque les relais s’activent pour commander

les composants du réfrigérateur.

■L’expansion et la contraction des serpentins de

refroidissement pendant et après le dégivrage

peuvent causer un craquement ou un claquement.

■Sur les modèles équipés d’une machine à glaçons,

après un cycle de fabrication de glaçons, vous pouvez

entendre les glaçons tomber dans le bac.

BRUITS D’EAU

■Le passage de l’agent frigorifique dans les serpentins

de refroidissement du congélateur peut être

accompagné d’un gargouillement semblable à celui

de l’eau en ébullition.

■L’eau tombant sur l’élément chauffant de dégivrage

peut faire un bruit de grésillement, de claquement

ou de bourdonnement pendant le cycle de

dégivrage.

■Un bruit de suintement d’eau peut être entendu

pendant le cycle de dégivrage lorsque la glace de

l’évaporateur fond et tombe dans le bac de

récupération.

■Fermer la porte peut causer un gargouillement

en raison de l’équilibrage de pression.

Entendez-vous ce que j’entends ? Ces bruits sont normaux.

Pour obtenir plus d’information sur les

bruits normaux de fonctionnement de la

machine à glaçons et le distributeur d’eau

et de glaçons, veuillez consultez les

sections Machine à glaçons automatique

et Le distributeur d’eau et de glaçons.

OUIR !

Soutien au

consommateur

Conseils de dépannageFonctionnementMesures de sécurité Installation

electromenagersge.ca

Problème Causes possibles Correctifs

La machine à glaçons L’interrupteur d’alimentation •Réglez l’interrupteur d’alimentation à la position

ne fonctionne pas de la machine à glaçons est à de marche.

la position d’arrêt.

L’alimentation en eau est coupée •Consultez Installation de la conduite d’eau.

ou n’est pas raccordée.

Le compartiment congélateur •Attendez 24 heures pour que la température du

est trop chaud. réfrigérateur se stabilise.

Un amas de glaçons dans le bac •Nivelez les glaçons à la main.

provoque l’arrêt de la machine à

glaçons.

Cubes de glace sont coincés dans •Débranchez le distributeur, enlevez les cubes et

le distributeur. (La lumière rebranchez le distributeur.

d’alimentation verte clignote).

Bourdonnement Le commutateur de marche de •Réglez le commutateur de marche sur la position

fréquent la machine à glaçons est dans la O (arrêt), car le garder dans la position I (marche)

position I (marche), mais l’arrivée endommagera le robinet d’eau.

d’eau au réfrigérateur n’a pas

été raccordée.

Odeur/saveur Il faut nettoyer le bac à glaçons. •Videz et lavez le bac à glaçons. Jetez les vieux glaçons.

anormale des Des aliments ont transmis leur •Emballez bien les aliments.

glaçons odeur/goût aux glaçons.

Il faut nettoyer l’intérieur du •Consultez Entretien et nettoyage.

réfrigérateur.

Petits glaçons ou glaçons Le filtre à eau est bouché. •Remplacez la cartouche du filtre avec une nouvelle

creux à l’intérieur cartouche ou installez le bouchon du filtre.

Le distributeur de

La machine à glaçons est éteinte ou

•Mettez en marche la machine à glaçons ou rétablissez

glaçons ne fonctionne

l’alimentation en eau a été coupée.

l’alimentation en eau.

pas Un objet bloque ou est tombé •Enlevez tout objet qui bloque ou est tombé dans

dans la chute à glace située à la chute.

l’intérieur du bac supérieur

de la porte du compartiment

congélation.

Des glaçons sont collés au bras •Retirez les glaçons.

régulateur.

Distributeur est VERROUILLÉ. •Appuyez et maintenez enfoncée la touche LOCK CONTROL

(réglage du verrouillage) pendant 3 secondes.

Blocs de glace irréguliers dans •Brisez-en autant que possible avec vos doigts et jetez ceux

le bac à glaçons. qui restent.

•Le congélateur est peut-être trop chaud. Réglez la

commande du congélateur sur une température plus

basse, en abaissant la commande d’une position à la fois

jusqu’à ce que les blocs de glace disparaissent.

L’eau versée dans le Normal lorsque le réfrigérateur •Attendez 24 heures pour que la température du

premier verre est est initialement installé. réfrigérateur se stabilise.

chaude Le distributeur d’eau n’a pas été •Faites couler l’eau jusqu’à ce que l’eau du système soit

utilisé depuis longtemps. remplacée par de l’eau fraîche.

Le réservoir d’eau vient •Attendez plusieurs heures pour que l’eau refroidisse.

d’être vidangé.

Soutien au

consommateur

Conseils de dépannageFonctionnementMesures de sécurité Installation

Soutien au

consommateur Conseils de dépannage Fonctionnement Mesures de sécuritéInstallation

Avant d’appeler un réparateur…

Problème Causes possibles Correctifs

Le distributeur d’eau L’alimentation en eau est • Consultez Installation de la conduite d’eau.

ne fonctionne pas coupée ou n’est pas raccordée.

Le filtre à eau est bouché. •Remplacez la cartouche du filtre avec une nouvelle

cartouche ou installez le bouchon du filtre.

Il y a de l’air dans la conduite •Appuyez sur le bras de distribution pendant au

d’eau. moins deux minutes.

Distributeur est VERROUILLÉ. •Appuyez et maintenez enfoncée la touche LOCK CONTROL

(réglage du verrouillage) pendant 3 secondes.

L’eau jaillit du distributeur La cartouche du filtre vient d’être •Faites couler l’eau du distributeur pendant 3 minutes

installée. (environ 6 litres).

La machine à glaçons L’eau du réservoir est gelée. •Appelez un réparateur.

fonctionne, mais ne Le réglage de commande est •Réglez le commande de température sur un réglage

distribue pas d’eau trop froid. plus chaud.

La machine à glaçons La conduite d’eau ou le • Appelez un plombier.

ne distribue ni eau robinet d’arrêt est bouché.

ni glaçons Le filtre à eau est bouché. •Remplacez la cartouche du filtre avec une nouvelle

cartouche ou installez le bouchon du filtre.

Distributeur est VERROUILLÉ. •Appuyez et maintenez enfoncée la touche LOCK

CONTROL (réglage du verrouillage) pendant 3 secondes.

CUBED ICE (cubes de Le réglage précédent était •Quelques cubes sont restés et ont été concassés à cause

glace) était choisi mais CRUSHED ICE. du réglage précédent. C’est normal.

CRUSHED ICE (glace

concassée) a été

distribuée

Odeur dans Des aliments ont transmis •Les aliments à odeur forte doivent être emballés

le réfrigérateur leur odeur au réfrigérateur. hermétiquement.

•Gardez une boîte ouverte de bicarbonate de soude dans

le réfrigérateur.

Il faut nettoyer l’intérieur. •Consultez Entretien et nettoyage.

De la condensation Cela n’est pas inhabituel pendant •Essuyez bien la surface extérieure.

s’accumule à l’extérieur les périodes de forte humidité.

De la condensation Les portes sont ouvertes trop •C’est normal pour le centre de boissons.

s’accumule à l’intérieur fréquemment ou pendant trop

(par temps humide, longtemps.

l’ouverture des portes Étant donné le taux d’humidité •Ce phénomène est normal et son apparition sera

laisse entrer de l’humidité) plus élevé dans le compartiment fonction des variations de la charge d’aliments et des

du réfrigérateur, il est possible conditions ambiantes. Sécher à l’aide d’un essuie-tout si

d’y déceler la présence de désiré.

brouillard ou de petites quantités

de buée de temps à autre.

L’éclairage intérieur Il n’y a pas de courant au niveau •Remplacez le fusible ou réenclenchez le disjoncteur.

ne fonctionne pas de la prise.

L’ampoule est grillée. •Consultez Remplacement des ampoules.

Eau sur le sol ou au fond Il y a des glaçons bloqués dans •Faites passer les glaçons à l’aide d’une cuillère en bois.

du congélateur le conduit.

Air chaud à la base Courant d’air normal provenant du moteur.

du réfrigérateur Pendant le processus de réfrigération,

il est normal que de la chaleur soit expulsée

à la base du réfrigérateur. Certains revêtements

de sol sont sensibles et peuvent se décolorer

sous l’effet de cette température de

fonctionnement normale qui est sans danger.

Lueur orange dans Le cycle de dégivrage est •C’est normal.

le congélateur en cours.

electromenagersge.ca

Problème Causes possibles Correctifs

Le réfrigérateur ne La fonction de dégivrage •Ceci est normal. Le réfrigérateur passe sur cycle

s’arrête jamais mais maintient le compresseur en d’arrêt lorsque les portes ont été fermées pendant

les températures sont marche au cours de l’ouverture 2 heures.

normales des portes.

Le réfrigérateur émet un La porte est ouverte. •Fermez la porte.

signal sonore

Les aliments ne se Emballage. • Augmentez le temps ou remballez dans du plastique.

dégèlent pas/ne se Poids erroné sélectionné. •Sélectionnez un poids plus grand.

refroidissent pas

Article à haute teneur en gras. •Sélectionnez un poids plus grand.

Non utilisation du plateau • Placez les articles sur le plateau et ménagez un espace

Chill/Thaw (refroidissement/ entre les différents articles pour assurer une meilleure

dégel). circulation d’air.

La température présente L’appareil vient d’être branché. • Pour stabiliser le système, laissez 24 heures s’écouler.

n'est pas égale à celle La porte est restée ouverte trop • Pour stabiliser le système, laissez 24 heures s’écouler.

affichée longtemps.

Des aliments chauds ont été •Pour stabiliser le système, laissez 24 heures s’écouler.

placés dans le réfrigérateur.

Cycle de dégivrage en cours. •Pour stabiliser le système, laissez 24 heures s’écouler.

La commande de Select La commande de température • Ceci est normal. Afin de minimiser la consommation

Temp ou Beverage Center du compartiment du d’énergie, la fonction de Select Temp (sélection de

(centre de boissons) Beverage Centerréfrigérateur est placée sur température) et (centre de boissons)

ne fonctionne pas la valeur la plus élevée est neutralisée lorsque la commande est placée sur la

valeur la plus élevée.

Le Beverage Center (centre de • Appuyez sur la touche (centre de Beverage Center

boissons s’arrête de fonctionner boissons) pour remettre en marche.

après six mois de fonctionnement

continu.

La porte ne se ferme Le joint de la porte du côté des • Mettre une couche de cire de paraffine sur le joint

pas correctement charnières est collé ou replié. de la porte.

Un des contenants de porte • Remontez le contenant d’un cran.

touche une étagère dans le

réfrigérateur.

Soutien au

consommateur

Conseils de dépannageFonctionnementMesures de sécurité Installation

GARANTIE DU CLIENT

(pour la clientèle au Canada)

Votre réfrigérateur est garanti contre tout défaut de matériau et de fabrication.

Ce que cette Durée de garantie Pièces Main-d’oeuvre

garantie couvre (à partir de la Réparation ou

date d’achat) remplacement au

choix de Camco

Compresseur Dix (10) ans Dix (10) ans Cinq (5) ans

Système scellé (y Cinq (5) ans Cinq (5) ans Cinq (5) ans

compris l’évaporateur, la

tuyauterie du condenseur

et le frigorigène)

Toutes les autres pièces Un (1) an Un (1) an Un (1) an

TERMES ET CONDITIONS :

La présente garantie ne s’applique qu’à

l’utilisation domestique par une seule famille

au Canada, lorsque le réfrigérateur a été

installé conformément aux instructions

fournies par Camco et est alimenté

correctement en eau et en électricité.

Les dommages dûs à une utilisation

abusive, un accident, une exploitation

commerciale, ainsi que la modification,

l’enlèvement ou l’altération de la plaque

signalétique annulent la présente garantie.

L’entretien effectué dans le cadre de la

présente garantie doit l’être par un

réparateur agréé Camco.

Camco et le marchand ne peuvent être

tenus pour responsables en cas de

réclamations ou dommages résultant de

toute panne du réfrigérateur ou d’un

entretien retardé pour des raisons qui

raisonnablement échappent à leur contrôle.

L’acheteur doit, pour obtenir un service

dans le cadre de la garantie, présenter la

facture originale. Les éléments réparés ou

remplacés ne sont garantis que pendant le

restant de la période de garantie initiale.

Cette garantie est en sus de toute garantie

statutaire.

EXCLUSIONS DE LA GARANTIE :

• Le propriétaire est responsable de

payer les réparations occasionnées par

l’installation de ce produit et/ou les visites

nécessaires pour lui apprendre à utiliser

ce produit.

• Vous devez signaler tout dommage au

fini dans les 48 heures qui suivent la

livraison de l’appareil.

• Installation incorrecte–l’installation

correcte inclut la bonne circulation d’air

pour le système de réfrigération, des

possibilités de branchement aux circuits

électriques, d’alimentation en eau et

autres.

• Remplacement des fusibles ou

réarmement des disjoncteurs.

• Remplacement des ampoules électriques.

• Dommages subis par l’appareil à la

suite d’un accident, d’un incendie,

d’inondations ou en cas de force majeure.

• Perte des aliments dûe à la déterioration.

• Utilisation correcte et entretien adéquat

de l’appareil selon le manuel d’utilisation,

réglage correct des commandes.

• LE GARANT N’EST PAS RESPONSABLE

DES DOMMAGES INDIRECTS.

IMPORTANT

Gardez cette garantie et votre facture originale comme preuve d’achat et preuve

de la date d’achat.

Camco vous offre ses services dans tout le

pays. Pour de plus amples renseignements

sur la présente garantie, veuillez prendre

contact avec :

Directeur, Relations avec les consommateurs

Camco Inc., Bureau 310

1 Factory Lane

Moncton, N.B.

E1C 9M3

Agraphez votre reçu ici.

Vous devez fournir la preuve de

l’achat original pour obtenir des

services en vertu de la garantie.

NSF

Testée et certifiée selon les normes 42 et 53 de ANSI/NSF

pour la réduction de :

Norme N O42 : Effets esthétiques

Unité chimique

Réduction d’odeur et de goût

Réduction de chlore

Unité de filtration mécanique

Réduction de particules, catégorie I

Norme N O53 : Effets de santé

Unité de réduction chimique

Réduction de plomb et Atrazine

Réduction de Lindane et 2,4-D

Unité de filtration mécanique

Réduction de spores

Réduction de turbidité

Feuillet de données relatives à la performance

Cartouche GWF/HWF du système de

Filtration d’eau GE SmartWater

Ce système a été essayé selon les normes NSF/ANSI 42/53 pour une réduction des substances énumérées ci-dessous.

La concentration des substances indiquées dans l’eau qui entre dans le système a été réduite à une concentration inférieure

ou égale à la limite permise pour l’eau quittant le système, telle que précisée par la norme NSF/ANSI 42/53.*

(facteurs intégrés de sécurité à 100% pour une utilisation sans compteur)

Norme N O42 : Effets esthétiques

Paramètre USEPA Qualité Effluent % Réduction Réduction

MCL influent concentration Moyenne Maximum Moyenne Minimum exigeante min.

Chlore — 2,0 mg/L + 10% 0,02 ppm 0,05 ppm 98,90% 97,37% > 50%

T & O — — — — — — —

Particules** — 10.000 particles/mL minimum 3.978 7.800 98,00% 96,10% > 85%

Norme N O53 : Effets de santé

Paramètre USEPA Qualité Effluent % Réduction Réduction

MCL influent concentration Moyenne Maximum Moyenne Minimum exigeante min.

Turbidité 1 NTU*** 11 + 1 NTU*** 0,07 NTU 0,1 NTU 99,71% 99,59% 0,5 NTU

Spores

99,95%

réduction 50.000 L minimum 26 55 99,97% 99,95% > 99,95%

Plomb au pH 6,5 15 ppb 0,15 mg/L + 10% 1 ppb 1 ppb 99,37% 99,37% 0,010 mg/L

Plomb au pH 8,5 15 ppb 0,15 mg/L + 10% 1,8 ppb 4,3 ppb 98,8% 97,13% 0,010 mg/L

Lindane

0,0002 ppm

0,002 mg/L + 10%

0,00005 ppm 0,00005 ppm

91,93% 91,93% 0,0002 mg/L

Atrazine

0,003 ppm

0,009 mg/L + 10% 0,002 ppm 0,003 ppm 76,19% 64,28% 0,003 mg/L

2,4-D

0,100 ppm

0,210 mg/L + 10% 0,042 ppm 0,090 ppm 84,89% 67,63% 0,07 mg/L

Asbestos

99%

Fibres/L de 10 7à 108; 0,32 MFL/ml 1,2 MFL/ml 99,95% 99,82% 99%

fibres plus grand que

10 micromètres de longueur

* Testé utilisant un débit de 0,5 gpm; une pression de 60 psig; un pH de 7,5 ± 0,5; et une temp. de 20 °C ± 25 °C.

** Mesures en particules/ml. Les particules utilisés étaient de 0,5–1 micron.

*** NTU = unités de turbidité néphélométrique

Spécifications d’opération

Capacité: certifiée jusqu’à maximum de 300 gallons (1135 l); jusqu’à maximum de six mois pour les modèles non dotés d’un voyant indicateur

de remplacement de filtre; jusqu’à maximum d’un an pour les modèles dotés d’un voyant indicateur de remplacement de filtre

Exigence en matière de pression : 2,8 à 8,2 bar (40 à 120 psi), sans choc

Température : 0,6°–38 °C (33°–100 °F)

Débit : 1,9 lpm (0,5 gpm)

Exigences générales d’installation/opération/entretien

Rincez la nouvelle cartouche à plein débit pendant 3 minutes afin de libérer de l’air.

Remplacez la cartouche lorsque le débit devient trop lent.

Avis spéciaux

Les directives d’installation, la disponibilité de pièces et de service ainsi que la garantie standard sont expédiées

avec le produit.

Ce système d’eau potable doit être entretenu conformément aux directives du fabricant, y compris le remplacement

des cartouches du filtre.

N’utilisez pas lorsque l’eau présente un danger microbiologique ou lorsque l’eau est d’une qualité inconnue sans désinfecter

adéquatement le système avant ou après; le système peut servir pour de l’eau désinfectée qui pourrait contenir des spores filtrables.

Les contaminants ou autres substances retirées ou réduites par ce système de traitement de l’eau ne sont pas nécessairement dans

votre eau.

Vérifiez pour vous assurer de vous conformer aux lois et règlements locaux et de l’état.

Notez que bien que l’essai a eu lieu dans des conditions normales de laboratoire, mais que le rendement réel peut varier. Les systèmes

doivent être installés et fonctionner conformément aux procédures et directives recommandées par le fabricant.

Fabriquée pour : General Electric Company, Louisville, KY 40225

Soutien au

consommateur Conseils de dépannage Fonctionnement Mesures de sécuritéInstallation

Notes.

Soutien au consommateur.

Site Web appareils électroménagers GE electromenagersge.ca

Vous avez une question ou vous avez besoin d’aide pour votre appareil électroménager? Contactez-nous

par Internet au site 24 heures par jour, tous les jours de l’année.electromenagersge.ca

Service de réparations 1.800.361.3400

Service de réparations GE est tout près de vous.

Pour faire réparer votre électroménager GE, il suffit de nous téléphoner.

Studio de conception réaliste

Sur demande, GE peut fournir une brochure sur l’aménagement d’une cuisine pour les personnes

à mobilité réduite.

Écrivez: Directeur, Relations avec les consommateurs, Camco, Inc.

Bureau 310, 1 Factory Lane

Moncton, N.B. E1C 9M3

Prolongation de garantie electromenagersge.ca

Achetez un contrat d’entretien GE avant que votre garantie n’expire et bénéficiez d’un rabais substantiel.

Ainsi le service après-vente GE sera toujours là après expiration de la garantie.

Visitez notre site Web ou appelez-nous au 1.800.461.3636.

Pièces et accessoires

Ceux qui désirent réparer eux-mêmes leurs électroménagers peuvent recevoir pièces et accessoires

directement à la maison (cartes VISA, MasterCard et Discover acceptées).

Les directives stipulées dans le présent manuel peuvent être effectuées par n’importe quel utilisateur. Les autres

réparations doivent généralement être effectuées par un technicien qualifié. Soyez prudent, car une réparation

inadéquate peut affecter le fonctionnement sécuritaire de l’appareil.

Vous trouverez dans les pages jaunes de votre annuaire le numéro du Centre de service Camco le plus

proche. Autrement, appelez-nous au 1.888.261.3055.

Contactez-nous

Si vous n’êtes pas satisfait du service après-vente dont vous avez bénéficié :

Premièrement, communiquez avec les gens qui ont réparé votre appareil.

Ensuite, si vous n’êtes toujours pas satisfait envoyez tous les détails–numéro de téléphone compris–au

Directeur, Relations avec les consommateurs, Camco, Inc.

Bureau 310, 1 Factory Lane

Moncton, N.B. E1C 9M3

Inscrivez votre appareil électroménager electromenagersge.ca

Inscrivez votre appareil électroménager en direct, aussitôt que possible. Cela améliorera nos

communications et notre service après-vente. Vous pouvez également nous envoyer par la poste

le formulaire d’inscription joint à votre documentation.

Servicio al consumidor Solucionar problemas Operación SeguridadInstalación

Información de seguridad. . . . . . . 89, 90

Instrucciones de operación

Cómo sacar las gavetas . . . . . . . . . . . . . . 99

Cuidado y limpieza del

refrigerador. . . . . . . . . . . . . . . . . . 102, 103

CustomCool ™. . . . . . . . . . . . . . . . . . 93, 94

El dispensador de agua y de hielo. . . . 101

El dispositivo automático

para hacer hielo . . . . . . . . . . . . . . . . . . 100

El filtro de agua . . . . . . . . . . . . . . . . . . . 95

Gavetas y cacerolas . . . . . . . . . . . . . . . . . 99

Los controles del refrigerador. . . . . . . . 91

Los entrepaños y recipientes

del refrigerador. . . . . . . . . . . . . . . . . 96, 97

Puertas del refrigerador. . . . . . . . . . . . . 98

Reemplazo de bombillas . . . . . . . . . . . 104

TurboCool ™. . . . . . . . . . . . . . . . . . . . . . . 92

Instrucciones de instalación

Cómo instalar el refrigerador . . . 114–117

Cómo mover el refrigerador . . . . 110–113

Instalación de la línea de agua . . 118–120

Molduras y paneles decorativos . . 105–108

Preparación para

instalar el refrigerador . . . . . . . . . . . . . 109

Solucionar problemas . . . . . . . . 122–125

Sonidos normales de la operación . . . 121

Servicio al consumidor

Garantía para consumidores

en los Estados Unidos . . . . . . . . . . . . . 126

Hoja de datos de funcionamiento. . . . 127

Servicio al consumidor. . . . . . . . . . . . . 131

Anote aquí los números de modelo y de serie:

No. ______________________________

Usted los verá en una etiqueta en el interior

del compartimiento de refrigerador en

la parte superior en el lado derecho.

INFORMACIONES IMPORTANTES DE SEGURIDAD.

LEA PRIMERO TODAS LAS INSTRUCCIONES.

ge.com

¡ADVERTENCIA!

Use este aparato sólo para los fines que se describen en este Manual del propietario.

PRECAUCIONES DE SEGURIDAD

Cuando use electrodomésticos, siga las precauciones básicas de seguridad, incluyendo las siguientes:

■Antes de usarse, este refrigerador deberá estar

instalado y ubicado de acuerdo con las

instrucciones de instalación.

■No permita que los niños se suban, se paren o se

cuelguen de las charolas del refrigerador. Podría

dañarse el refrigerador y causarles serias lesiones.

■No toque las superficies frías del congelador

cuando tenga las manos húmedas o mojadas.

La piel se podría adherir a las superficies

extremadamente frías.

■No guarde ni use gasolina u otros vapores o

líquidos inflamables cerca de este o cualquier

otro aparato.

■Aleje los dedos fuera de las áreas donde se puede

pinchar los dedos; los espacios entre las puertas

y entre las puertas y los gabinetes son

necesariamente estrechos. Cierre las puertas

con cuidado en la presencia de los niños.

■Si su refrigerador tiene un dispositivo automático

para hacer hielo, evite el contacto con las partes

móviles del mecanismo de expulsión, o con

el elemento calefactor localizado en la parte

inferior del dispositivo para hacer hielo. No

ponga los dedos ni las manos en el mecanismo

automático para hacer hielo mientras el

refrigerador esté conectado.

■Desconecte el refrigerador antes de limpiarlo o

efectuar reparaciones.

NOTA: Recomendamos enfáticamente encargar cualquier

servicio a un personal calificado.

■El colocar el control en posición 0 (apagado) no

quita la corriente del circuito de la luz.

■No vuelva a congelar los alimentos congelados

una vez que se hayan descongelado.

■

■Siempre limpie la bandeja CustomCool ™después

de descongelar alimentos.

Servicio al consumidorSolucionar problemasOperaciónSeguridad Instalación

DESHACERSE DEBIDAMENTE DE SU REFRIGERADOR

El atrapamiento y la sofocación de los niños no

son un problema del pasado. Los refrigeradores

abandonados son un peligro…aunque sea sólo por

“pocos días.” Si se deshace de su viejo refrigerador,

por favor siga las instrucciones abajo para ayudarnos

a prevenir algún accidente.

Antes de deshacerse de su viejo refrigerador

o congelador:

■Quite las puertas.

■Deje los entrepaños en su sitio para que los niños

no se suban.

Refrigerantes

Todos los aparatos de refrigeración contienen

refrigerantes, los cuales se deben retirar antes de

la eliminación del producto de acuerdo con la ley

federal. Si va a desechar algún aparato antiguo de

refrigeración, consulte con la compañía a cargo

de desechar el aparato para saber qué hacer.

USO DE CABLES DE EXTENSION

Debido a los accidentes potenciales que pudieran ocurrir bajo determinadas condiciones, se recomienda

estrictamente no usar cables de extensión.

Sin embargo, si decidiera usarlos, es absolutamente necesario que sea del tipo UL trifilar para aparatos

y cuente con una clavija con conexión a tierra y que el cable eléctrico sea de 15 amperios (mínimo) y

120 voltios.

¡PELIGRO! RIESGO DE QUE

UN NIÑO PUEDA QUEDAR ATRAPADO

INFORMACIONES IMPORTANTES DE SEGURIDAD.

LEA PRIMERO TODA LAS INSTRUCCIONES.

¡ADVERTENCIA!

COMO CONECTAR LA ELECTRICIDAD

Bajo ninguna circunstancia debe cortar o quitar la tercera punta (tierra) de la clavija. Para su seguridad

personal, este aparato deberá conectarse debidamente a tierra.

El cable eléctrico de este aparato está equipado con

una clavija de tres puntas (tierra) que enchufa en un

contacto estándar de pared de tres salidas (tierra)

para reducir al mínimo la posibilidad de daños por

un choque eléctrico con este aparato.

Haga que un electricista calificado verifique el

enchufe de la pared y el circuito para asegurarse

que la salida esté conectada debidamente a tierra.

Donde se disponga sólo de un contacto de pared con

salida para dos puntas, es su responsabilidad personal

y su obligación reemplazarlo por un contacto

adecuado para tres puntas con conexión a tierra.

El refrigerador deberá conectarse siempre en su

propio contacto eléctrico individual que tenga

un voltaje que vaya de acuerdo con la tabla de

clasificación.

Esto garantiza la mejor ejecución y evita la

sobrecarga del circuito eléctrico de la casa y los

daños a causa del sobrecalentamiento de los cables.

Nunca desconecte el refrigerador jalando el cable.

Tome siempre firmemente la clavija y sáquela del

contacto sin doblarla.

Repare o reemplace inmediatamente todos los

cables eléctricos de servicio que se hayan desgastado

o dañado en alguna otra forma. No utilice cables

que muestren roturas o daños por abrasión a lo

largo de éste ni en la clavija o en alguno de sus

extremos.

Al alejar su refrigerador de la pared, cuide que no

pase sobre el cable o lo dañe.

FAVOR DE LEER Y SEGUIR CUIDADOSAMENTE LAS PREC

DE SEGURIDAD.

GUARDE ESTAS INSTRUCCIONES

Servicio al consumidor Solucionar problemas Operación SeguridadInstalación

Los controles del refrigerador. ge.com

Servicio al consumidorSolucionar problemasOperaciónSeguridad Instalación

Los controles de temperatura vienen preconfigurados de fábrica a

37° F 0° Ftanto para el compartimento del refrigerador y a para el

compartimento del congelador. Deje pasar 24 horas para que la

temperatura se estabilice en los niveles preconfigurados.

Los controles de la temperatura puede exhibir tanto la temperatura

establecida ( ) como la temperatura real en el refrigerador y en elSET

congelador. La temperatura real puede variar ligeramente de la

temperatura fijada según su uso y el ambiente de operación.

Cuando se coloca cualquiera de los dos, o los dos controles en OFF

(apagado), los compartimentos del refrigerador y del congelador dejan

de enfriar, pero esto no deja sin corriente eléctrica al refrigerador.

NOTA: El refrigerador se envía con una película de protección que cubre

los controles de la temperatura. Si esta película no se retiró durante la

instalación, hágalo ahora.

El Sistema de Rendimiento de Circulación de

Aire está diseñado para maximizar el control

de la temperatura en los compartimientos del

refrigerador y del congelador. Esta característica

exclusiva especial en la torre de aire a lo largo de la

pared posterior del refrigerador y del túnel de aire

en la posición inferior de la pared posterior del

congelador. Colocar alimentos enfrente de los

listones de estos compartimientos no afectará el

rendimiento. Aunque la Torre de Aire y el Túnel

de Aire pueden ser removidos, hacerlo afectará

el rendimiento o el desarrollo de la temperatura.

(Para instrucciones relacionadas con la manera

de removerlos, en línea, 24 horas al día, póngase

en contacto con nosotros visitándonos a ge.com

llamándonos al 800.GE.CARES.)

Sistema de rendimiento de circulación de aire

Para cambiar la temperatura, presione y libere el

botón WARMER COLDER(MÁS CALIENTE) o

(MÁS FRÍO). La luz de SET (fijar) se encenderá y la

pantalla mostrará la temperatura indicada. Para

cambiar la temperatura, pulse el botón WARMER

(más caliente) o (más frío) hasta queCOLDER

aparezca la temperatura deseada. Las temperaturas

en el refrigerador pueden ser ajustadas entre 34° F y

44° F y las temperaturas del congelador pueden ser

ajustadas entre –6° F y 6° F.

Una vez la temperatura deseada haya sido

ajustada, la pantalla de la temperatura regresará

a las temperaturas reales del refrigerador y del

congelador después de 5 segundos. Puede que sean

necesarios varios ajustes. Cada vez que usted ajuste

los controles, permita que transcurran 24 horas para

que el refrigerador alcance la temperatura

que usted ha ajustado.

Para apagar el sistema de enfriamiento, pulse la

almohadilla de WARMER (MÁS CALIENTE) para

el refrigerador o el congelador hasta que la pantalla

muestre (Apagado)OFF . Para accionar la unidad una

vez más, presione el botón COLDER (MÁS FRÍO),

para el refrigerador o el congelador. La luz SET

(AJUSTE) se iluminará del lado que usted

seleccione. Entonces presione otra vez (del lado

donde la luz de ajuste está iluminada) e irá a los

puntos preajustados de para el congelador y 0° F

37° F para el refrigerador. Ajustar uno o ambos

controles a la posición (APAGADO) detiene OFF

la refrigeración tanto en el compartimiento del

congelador como en el refrigerador, pero no

interrumpe el suministro eléctrico hacia el

refrigerador.

Servicio al consumidor Solucionar problemas Operación SeguridadInstalación

Acerca de TurboCool.

™

Cómo funciona

TurboCool enfría rápidamente el

compartimiento del refrigerador para

refrigerar los alimentos más rápidamente.

Use TurboCool cuando agregue grandes

cantidades de alimentos al compartimiento

del refrigerador, guardando alimentos

después de que han estado expuestos a

temperatura ambiental o cuando se

disponga a guardar platos sobrantes.

También puede ser usado si el refrigerador

ha estado sin suministro eléctrico por un

período extenso.

Una vez activado, el compresor se

encenderá inmediatamente y los

ventiladores harán el ciclo de encendido

y apagado a altas velocidades, según sea

necesario por ocho horas. El compresor

continuará funcionando hasta que el

compartimiento del refrigerador se

refrigere a aproximadamente 34º F (1º C),

luego hará el ciclo de encendido y apagado

para mantener este ajuste. Después de 8

horas, o si el TurboCool es presionado otra

vez, el compartimiento del refrigerador

regresará al ajuste original.

Cómo usar

Presione TurboCool. La temperatura del

refrigerador mostrará TC.

Después de que TurboCool sea completado,

el compartimiento del refrigerador

regresará al ajuste original.

NOTAS:

La temperatura del refrigerador no puede cambiarse

durante TurboCool.

La temperatura del congelador no es afectada

durante TurboCool.

Cuando abra la puerta del refrigerador durante

TurboCool, los ventiladores continuarán

funcionando si han hecho el ciclo de encendido.

Acerca de ClimateKeeper2.™

Cómo funciona

El nuevo sistema ClimateKeeper2 ™es el

sistema de refrigeración más avanzado

de la industria, el cual ofrece temperatura

óptima y humedad para mantener los

alimentos frescos por más tiempo y las

quemaduras en el congelador, al mismo

tiempo que se mantiene el nivel de

eficiencia de nivel E star.

El nuevo sistema ofrece dosClimateKeeper2

evaporadores, uno para el refrigerador y

el otro para el congelador.

Esto permite dos sistemas separados de

enfriamiento para toda la unidad, y separa

el flujo de aire entre las secciones de

alimentos frescos y el congelador durante

las operaciones de enfriamiento normal.*

Esto garantiza que los niveles de humedad

en la sección de alimentos frescos sean

significativamente mayores que en un

sistema convencional,** permitiendo que

los productos frescos y otros alimentos

no sellados retengan el contenido de

humedad y frescura más tiempo. Ahora, los

alimentos sensibles a la humedad como las

frutas frescas, las ensaladas, el arroz, etc., se

pueden almacenar en estantes abiertos sin

una pérdida excesiva de humedad. Debido

a la alta humedad en el refrigerador, es

posible que de vez en cuando usted

experimente niebla o pequeñas cantidades

de humedad en el compartimiento del

refrigerador. Esto es normal y aparecerá

intermitentemente conforme se depositen

en su interior diferentes tipos de alimentos

y las condiciones ambientales cambien.

Pásele una toalla de papel si desea.

El sistema de flujo de aire separado

reduce la mezcla de aire entre los dos

compartimientos, lo cual reduce la

transferencia de olor para mejorar

el sabor del hielo.

El sistema también reduceClimateKeeper2

el número de ciclos de descongelación en

el evaporador del congelador, reduciendo

así las quemaduras en el congelador.

*El aire del congelador se usa en la función

CustomCool.

**Las pruebas muestran un mayor nivel de

humedad en la sección de alimentos frescos en

refrigeradores ClimateKeeper2 frente a las

unidades convencionales.

Servicio al consumidorSolucionar problemasOperaciónSeguridad Instalación

Vacíe la cacerola. Coloque la bandeja

de Enfriar/Descongelar en la cacerola.

Coloque los artículos en la bandeja y

cierre la cacerola por completo.

Seleccione el botón ExpressThaw, ™

ExpressChill™o SelectTemp.™La pantalla

y la luz de SET se encenderán. Pulse el

botón hasta que la luz aparezca al lado del

nivel deseado. Use la gráfica para

determinar el nivel a usar.

■Para descontinuar una característica

antes de que termine, pulse el botón de

esa característica hasta que no haya

opciones seleccionadas y la pantalla se

apague.

■Durante (DescongelaciónExpressThaw

Expresa) y ExpressChill (Refrigeración

Expresa), la visualización en los

■controles contará regresivamente

el tiempo del ciclo.

■Después de que el ciclo ExpressThaw

se complete, la cacerola volverá al nivel

MEAT (–1° C [31° F]) para ayudar a

conservar los alimentos descongelados

hasta su uso.

■La temperatura real que se muestra

en la pantalla de la cacerola de

CustomCool puede que varíe

ligeramente en la relación a la

temperatura del que está basada SET

en el uso y operación ambientales.

NOTA: Para fines de seguridad de los alimentos,

se recomienda que los alimentos se envuelvan

en envoltura plástica al usar ExpressThaw

(Descongelación expresa). Esto ayudará a retener

los jugos de las carnes y mejorar el proceso de

descongelamiento.

Acerca de CustomCool

™

.ge.com

La característica de CustomCool ™es un sistema

compuesto por un regulador de tiro, un

ventilador, una resistencia variable con la

temperatura o termistor; y un calentador.

Dependiendo de la función seleccionada,

una combinación de estos será usada

para rápidamente refrigerar artículos,

descongelador alimentos o mantener la

cacerola a una temperatura específica.

La cacerola está sellada herméticamente

para prevenir que su temperatura cause

fluctuaciones en la temperatura en el resto del

refrigerador.

Algunos modelos presentan unCustomCool

centro de bebidas, en cual está diseñado para

almacenar bebidas en temperaturas más frías.

Seleccione el botón si deseaBeverage Center

mantener refrescos extra-fríos a la mano.

Los controles para esta cacerola están

ubicados en la parte superior del refrigerador

con los controles de la temperatura.

Cómo usar

Cómo funciona

ExpressThaw™

(Descongelación expresa)

Para retirar:

Jale la gaveta hacia fuera de la posición

de freno.

Gire las cuatro perillas hacia la posición

de desbloqueo.

Levante el frente de la gaveta hacia arriba

y hacia afuera.

Para reemplazar:

Verifique que las perillas estén en la

posición de desbloqueo.

Coloque la gaveta sobre los soportes,

cerciorándose de que las perillas entren

en las ranuras de la gaveta.

Gire las cuatro perillas hacia la posición

de bloqueo.

Para remover y reemplazar la gaveta

ExpressChill™

(Refrigeración expresa)

Servicio al consumidor Solucionar problemas Operación SeguridadInstalación

Acerca de CustomCool

™

Tabla para CustomCool™

NOTA: Los resultados pueden variar dependiendo del empaque, de la temperatura inicial y otras características

de los alimentos.

0,5 Lb. (4 horas)

■Hamburguesas (0,5 lb)

■Envoltura individual de filete

de miñón (0,5 lb)

1,0 Lb. (6 horas)

■Pechugas de pollo (1,0 lb)

■Carne molida (1,0 lb)

■Bistec (1,0 lb)

2,0 Lbs. (10 horas)

■Pechugas de pollo (2,0 lbs)

■Carne molida (2,0 lbs)

■Bistec (2,0 lbs)

3,0 Lbs. (12 horas)

■Pechugas de pollo (3,0 lbs)

■Carne molida (3,0 lbs)

■Bistec (3,0 lbs)

15 minutos

■1 lata de bebida (12 onzas)

■2 cajas pequeñas de jugo

(6–8 onzas cada una)

30 minutos

■2–6 latas de bebida

(12 onzas cada una)

■2 botellas plásticas de 20 onzas

de bebida

■4–6 cajas pequeñas de jugo

(6–8 onzas cada una)

■3 Paquetes de jugo enlatado

■Vino (botella de 750 ml)

45 minutos

■Botella de bebida de 2 litros

■1/2 galón de juego

■Gelatina–1 paquete

Niveles para cítricos (43 ° F)

■Naranjas, limones, limas, piñas,

melones

■Frijoles, pepinos, tomates, pimientos,

berenjenas, calabazas

Niveles para pr oductos frescos (35° F)

■Fresas, frambuesas, kiwi, peras,

cerezas, moras, uvas, ciruelas,

melocotones, manzanas

■Espárragos, brócoli, maíz,

champiñones, espinacas, coliflor,

coles, cebolla verde, remolacha,

cebolla

Nivel para car nes (32 ° F)

■Carne, pescado y pollo crudos

Seleccione el botón Beverage Center. La

luz se encenderá y la función operará de

la forma requerida.

Para apagar la función, presione el botón

Beverage Center y la luz de configuración

se apagará.

NOTA: A menos que se apague de la forma anterior, la

función permanecerá activa por seis meses. Presione el

botón Beverage Center para reinicializar.

Cómo usar

Para retirar:

Retire el compartimiento de productos

lácteos primero. Sosteniendo la parte

inferior del compartimiento de productos

lácteos, levante el frente de forma recta,

luego levante y saque.

Sosteniendo el lado izquierdo y derecho

del centro de bebidas, levante

directamente hacia arriba y hacia afuera.

Deje el adaptador en su lugar.

Para reemplazar:

Inserte el lado posterior del centro de

bebidas en los soportes moldeados del

adaptador. Luego empuje hacia abajo

en los costados del centro de bebidas. El

centro de bebidas se encajará en su lugar.

Reemplace el compartimiento de

alimentos lácteos.

Cómo retirar y reemplazar el Beverage Center

Adaptador

Centro de

bebidas

Compartimiento de productos lácteos

El filtro de agua. (en algunos modelos) ge.com

Instalar el cartucho del filtro

El cartucho del filtro de agua está ubicado

en la esquina superior derecha trasera del

compartimento del refrigerador.

¿Cuando se debe reemplazar el filtro?

En el dispensador hay una luz de

indicación de recambio del cartucho

del filtro del agua. Esta luz se volverá

anaranjada para advertirle que necesita

reemplazar el filtro pronto.

El cartucho del filtro debería reemplazarse

cuando la luz indicadora de recambio

se vuelva roja o si la salida de agua al

dispensador o al dispositivo para hacer

hielo disminuyera.

Instalar el cartucho del filtro

Si está cambiando el cartucho, remueva

primero el viejo girándolo lentamente

hacia la izquierda. jale el cartuchoNo

directamente hacia abajo. Un poco de

agua puede gotear.

Llene el cartucho de reemplazo con

agua de la llave para permitir que

ocurra un mejor flujo a partir del

dispensador inmediatamente después

de la instalación.

Situando la flecha en el cartucho a la

altura del soporte del mismo, coloque

la parte superior del nuevo cartucho

hacia arriba dentro del soporte.

No empuje el cartucho hacia arriba

a dentro del soporte.

Gire el cartucho lentamente hacia la

derecha hasta que el cartucho se pare.

NO APRETAR MUY FUERTE. Mientras está

girándolo, el se alzará por sí mismo en

su posición. El cartucho rotará

aproximadamente 1/4 de vuelta.

Deje correr el agua desde el

dispensador por 3 minutos (aprox.

11⁄2galons) para aclarar el sistema y

para prevenir salpicaduras.

Presione la tecla RESET WATER

FILTER en el dispensador y manténgala

presionada durante tres segundos.

NOTA: Un cartucho de filtro de agua recién

instalado puede causar el agua de chorrear

del dispensador.

Tapón de derivación del filtro

Se debe usar el tapón de derivación del

filtro cuando un cartucho de filtro de

reemplazamiento no se puede encontrar.

El dispensador y el dispositivo para hacer

hielo no pueden funcionar sin el filtro o

sin el tapón de derivación del filtro.

Filtros de recambio:

Para pedir cartuchos adicionales en los

Estados Unidos, visite nuestro sitio Web,

ge.com, o llame a GE para partes y accesorios

al 800.626.2002.

GWF

Precio sugerido de venta

al público $34.95 USD.

Ponga la parte superior del cartucho

hacia arriba dentro del soporte del

cartucho y gírelo lentamente hacia

la derecha.

Tapón de

derivación

del filtro

Soporte

del cartucho

Servicio al consumidorSolucionar problemasOperaciónSeguridad Instalación

Servicio al consumidor Solucionar problemas Operación SeguridadInstalación

Los entrepaños y recipientes del refrigerador.

No todos los modelos tienen todas las características.

Recipientes de puerta del refrigerador y recipientes inclinables

de puerta de congelador

Recipientes grandes

Los recipientes de la puerta del refrigerador

y los recipientes inclinables de puerta de

congelador más grandes son ajustables.

Para extraerlos: Levante la parte frontal del

recipiente hacia arriba, luego levántelo y

sáquelo.

Para reemplazarlos o reubicarlos: Ajuste la

parte trasera del recipiente en los soportes

moldeados en la puerta. Luego presione

hacia abajo en la parte frontal del recipiente.

El recipiente se ajustará en su sitio.

Recipientes pequeños

Para extraerlos: Levante la parte frontal del

recipiente hacia arriba, luego sáquelo.

Para reemplazarlos: Sitúe el recipiente

por encima de los soportes moldeados

rectangulares en la puerta. Luego deslice el

recipiente hacia abajo hacia el soporte para

que se ajuste en su lugar.

La tapa deslizante ayuda a prevenir que un

golpecito haga derramarse algo o que las

cosas pequeñas guardadas en el interior del

entrepaño de la puerta se caigan o resbalen.

Ponga un dedo en cada lado de la tapa

deslizante hacia la parte trasera y muévala

hacia delante y hacia atrás para que se ajuste

a sus necesidades.

Recipiente del refrigerador

Recipiente inclinable

del congelador

Tapa

deslizante

Entrepaño QuickSpace™

Este entrepaño se divide en dos y la mitad

se desliza debajo de sí mismo para guardar

artículos muy altos ubicados en el entrepaño

que se encuentra más abajo.

Este entrepaño se puede sacar y cambiar y

también puede reubicarse igual que los

entrepaños deslizables a prueba de

derramamientos.

En algunos modelos, este entrepaño no

puede usarse en la posición más baja.

Entrepaño deslizable a prueba de derramamientos

El entrepaño deslizable permite alcanzar

artículos guardados atrás de otros. Los bordes

especiales están diseñados para ayudar a

prevenir derramamientos o goteos a los

entrepaños que se encuentran más abajo.

Para sacarlos:

Deslice el entrepaño hacia fuera hasta que

llegue al punto donde se atranca, luego

apriete la lengüeta hacia abajo y deslice

el entrepaño directamente hacia fuera.

Para reemplazarlos o reubicarlos:

Sitúe el entrepaño a la altura de las guías y

deslícelo hacia su lugar. El entrepaño puede

ser recolocado cuando la puerta esté a 90° o

más. Para recolocar el entrepaño, deslice el

entrepaño más allá de los topes y dele un

ángulo hacia abajo. Deslice el entrepaño

hacia abajo hasta llegar a la posición deseada,

colóquelo en línea con los soportes y deslícelo

en su lugar.

Asegúrese de haber empujado los entrepaños hasta el

fondo antes de cerrar la puerta.

Presione la lengüeta y jale hacia

delante del entrepaño para sacarlo.

Recipiente superior del congelador

No bloquee PRECAUCIÓN:

Tenga cuidado

cuando reemplace

artículos en el

recipiente superior.

Cerciórese de que

ningún artículo

bloquee o caiga en

el vertedor de hielo.

Recipiente superior del congelador

(en algunos modelos)

No bloquee

PRECAUCIÓN:

La parte debe estar

en su lugar como

se exhibe para un

dispensado correcto

del hielo. Los

alimentos no se

pueden almacenar

en este lugar.

ge.com

No todos los modelos tienen todas las características.

Entrepaños deslizantes del congelador

Para sacarlos, deslícelos hasta que lleguen

al punto donde se , levante la parteatrancan

frontal hasta sobrepasar el punto donde se

atrancan, y deslícelo hacia afuera.

Asegúrese de haber empujado los entrepaños

hasta el fondo antes de cerrar la puerta.

Cestas de congelador

Para remover, empuje la canasta totalmente

hacia la parte posterior del congelador.

Levante hasta que los pasadores posteriores

sean desenganchados. Levante la canasta

completa hacia arriba y hacia afuera.

Asegúrese de haber empujado las cestas hasta

el fondo antes de cerrar la puerta.

Entrepaños fijos del congelador

Servicio al consumidorSolucionar problemasOperaciónSeguridad Instalación

Hay dos tipos de entrepaños fijos del

congelador.

Para remover este estilo de entrepaño:

Levante el entrepaño del lado

izquierdo.

Extráigalo.

Para remover este estilo de entrepaño:

Levante el lado izquierdo del

entrepaño y deslícelo hacia la izquierda

en el centro de los apoyos de los

entrepaños.

Rote el lado derecho del entrepaño

hacia arriba y hacia afuera de los apoyos

de los entrepaños.

NOTA PARA LOS MODELOS CON

DISPENSADORES: Para aprovechar al

máximo la inclinación para sacar el hielo

del cubo, solamente almacene artículos en

el entrepaño debajo del cubo de hielo que

no sean más altos que el punto inferior

en el cubo.

Estante de vino/bebidas en la puerta (en algunos modelos)

Este estante sostiene hasta 5 latas, una botella

de vino o una botella (2 litros) de refresco.

El estante cuelgan de los lados de la sección

de productos lácteos.

Para remover:

Vacíe el estante de vino/bebidas.

Sosteniendo el fondo de la sección

de productos lácteos, levante el frente

directamente hacia arriba, entonces

levante y extraiga.

Para separar el estante de la sección de

productos lácteos, extraiga los alambres

laterales del estante por los agujeros en

cada lado de la sección de productos

lácteos.

Para reemplazar:

Pegue otra vez el estante a los lados

de la sección de productos lácteos.

Encaje el lado posterior en los apoyos

moldeados en la puerta. Luego empuje

hacia abajo en el frente de la sección.

La sección encajará en su lugar.

Servicio al consumidor Solucionar problemas Operación SeguridadInstalación

Puertas del refrigerador.

Puertas del refrigerador

Es posible que Ud. note una diferencia

entre el manejo de las puertas de su antiguo

y nuevo refrigerador. La característica

especial de abertura y cierre de las puertas

asegura que estas cierren por completo y

permanezcan selladas firmemente.

Cuando Ud. abre o cierre las puertas,

notará una posición de tope de parada. Si

la puerta es abierta más allá de este punto,

permanecerá abierta permitiéndole así de

meter y sacar alimentos del refrigerador

con más facilidad. La puerta se cerrará

automáticamente sólo cuando está

parcialmente abierta.

La resistencia que Ud. puede notar

en la posición de tope de parada es menor

a medida que la puerta es cargada

con alimentos.

Alineación de las puertas

Si las puertas no están niveladas, ajuste le

puerta de los alimentos frescos.

Usando una llave de 7/16″, gire el

tornillo de ajuste de la puerta hacia la

derecha para elevar la puerta; gírelo

hacia la izquierda para hacerla

descender. (Un tapón de nylon está

encajado en la rosca del pin para

impedir que el pin gire a menos de

que se use una llave.)

Después de una o dos vueltas con la

llave, abra y cierre la puerta de los

alimentos frescos y luego controle la

alineación superior de las puertas.

La puerta se cerrará automáticamente

sólo cuando está parcialmente abierta.

Más allá de la posición de tope de

parada, la puerta permanecerá abierta.

Llave de 7/16″

Levantar

Cómo sacar las gavetas.

No todos los modelos tienen todas las características.

Como sacar las gavetas

Pueden extraerse fácilmente levantándolas

ligeramente y jalando de ellas hasta pasar

el punto donde se atrancan.

Si no puede quitar las gavetas a causa de la

puerta, primero trate de sacar las bandejas

de la puerta. Si esto no proporciona el

espacio necesario, se necesitará hacer rodar

el refrigerador hacia adelante hasta que la

puerta se abra lo bastante para deslizar las

gavetas hasta quitarlas. En algunos casos,

cuando se hace rodar el refrigerador,

hacia adelante se necesitará moverlo el

refrigerador hacia la izquierda o derecha

al mismo tiempo.

Gavetas y cacerolas. ge.com

No todos los modelos tienen todas las características.

Gavetas para las frutas y los vegetales

El exceso de agua que pueda acumularse

en el fondo de las gavetas deben ser

secadas.

En algunos modelos, la gaveta inferior

tiene deslizadores de extensión total que

permiten acceso total a la gaveta.

Gavetas con humedad ajustable

Deslice el control hasta llegar a la posición

HI (alto) para proporcionar el alto nivel de

humedad recomendado para la mayoría

de los vegetales.

Deslice el control hasta llegar a la posición

LO (bajo) para proporcionar el nivel de baja

humedad recomendado para la mayoría

de las frutas.

Bandeja convertible deli

Esta bandeja convertible deli tiene su

propio conducto de refrigeración, el cual

permite la circulación en dicha bandeja de

aire frío proveniente del compartimiento

congelador o compartimiento de alimentos

frescos.

El control de temperatura variable regula la

circulación de aire proveniente del Climate

Keeper.

Coloque la palanca del control hacia abajo

en la posición más fría para conservar la

carne fresca.

Coloque la palanca del control hacia arriba

en la posición fría para adaptar la bendeja

a la temperatura normal del refrigerador y

obtener así más espacio en el que guardar

hortalizas. El conducto de refrigeración

queda apagado. Se pueden seleccionar

posiciones variables entre estos extremos.

H I L O

Servicio al consumidorSolucionar problemasOperaciónSeguridad Instalación

Servicio al consumidor Solucionar problemas Operación SeguridadInstalación

100

Dispositivo automático para hacer hielo

El dispositivo para hacer hielo producirá

siete cubos por ciclo—aproximadamente

100–130 cubos en un ciclo de 24 horas,

dependiendo de la temperatura del

congelador, de la temperatura ambiente,

del número de veces que se abra la puerta

y de otras condiciones del uso.

Si el refrigerador se usa antes de que se haga

la conexión de agua al dispositivo para hacer

hielo, coloque el interruptor de alimentación

eléctrica en la posición O (apagado).

Cuando el refrigerador está conectado al

suministro de agua, coloque el interruptor

de alimentación eléctrica en la posición

l (encendido).

El dispositivo para hacer hielo se llenará

de agua cuando la temperatura alcance el

punto de –10° C (15° F). Un refrigerador

recién instalado puede necesitar entre

12 y 24 horas para empezar a hacer hielo.

Escuchará un zumbido cada vez que la

máquina de hielos se llene de agua.

Deshaga las primeras cargas de cubos de hielo

para permitir que la línea de agua se limpie.

Asegúrese de que nada impide el

movimiento del brazo detector.

Cuando el cubo está lleno (al nivel

del brazo detector), el dispositivo para

hacer hielo no producirá hielo. Es normal

que algunos cubos salgan pegados.

Si no se usa hielo con frecuencia, los cubos

de hielo viejos se opacan, adquieren un

sabor rancio y se contraen.

Notas especiales acerca de los modelos

de dispensadores

Los modelos de dispensadores tienen un

cubo dispensador de hielo inclinable. El cubo

puede ser inclinado hacia afuera como se

muestra en las ilustraciones, y se sostendrá por

sí solo mientras usted extrae hielo o mientras

usted enciende o apaga el interruptor de la

máquina de hielos. Cerciórese de colocar el

cubo dispensador de regreso a su posición

antes de cerrar la puerta.

■Para restaurar el nivel de hielo a partir

de un envase vacío, los pasos siguientes

son recomendados:

12 horas después de la primera partida

de hielo p100-ha caído en el cubo, dispensa

de 3 a 4 cubos de hielo.

Después de 6 horas adicionales,

dispensa de 3 a 4 cubos otra vez.

Estos pasos restaurarán su nivel de hielo

en la menor cantidad de tiempo.

NOTA: En casas que tengan una presión de agua

menor al promedio, es posible que usted escuche la

máquina de hielos hacer ciclo varias veces cuando

se encuentre haciendo hielo.

El dispositivo automático para hacer hielo.

Un refrigerador recién instalado puede tardar hasta 12 a 24 horas antes de empezar a hacer hielo.

Dispositivo

para hacer hielo

Brazo detector

Interruptor de

alimentación

Luz de

alimentación verde

Levante el cubo, entonces tírelo

hacia afuera hasta que el cubo

se detenga.

Baje el cubo para lograr

acceso al hielo o para alcanzar

el interruptor.

NOTA: Para aprovechar al máximo

la inclinación para sacar el hielo del

cubo, solamente almacene artículos

en el entrepaño debajo del cubo de

hielo que no sean más altos que el

punto inferior en el cubo.

En los modelos con

dispensador, para lograr

acceso al hielo o para

alcanzar el interruptor:

Remueva el cubo de hielo (modelos de dispensadores)

PRECAUCIÓN: El cubo de hielo es pesado

cuando está lleno.

Coloque el interruptor en la posición

O (apagado) antes de remover el cubo.

Cuando reemplace el cubo, cerciórese de

presionarlo firmemente en su lugar. Si no

entra hasta el máximo, remuévalo y rote

el mecanismo de accionamiento con una

vuelta de 1/4. Entonces empuje el cubo

hacia atrás otra vez.

Levante el cubo, entonces tírelo

hacia afuera hasta que el cubo

se detenga.

Levante y tire hacia adelante

otra vez para remover el cubo.

Rote

Mecanismo de

accionamiento

Modelos con

dispensador solamente

El dispensador de agua y de hielo. (en algunos modelos) ge.com

Para usar el dispensador

Recogedor

Datos importantes de su dispensador

■No agregue hielo de charolas o de bolsas

en el recipiente. Podría provocar que

no salga bien o que no se triture

adecuadamente.

■Evite los vasos demasiado llenos de hielo

y el uso de vasos estrechos o demasiado

altos. El hielo amontonado podría

obstruir el orificio o hacer que se congele

la puerta del orifico de manera que no

se pueda abrir. Si hubiera hielo

bloqueándolo, desprenda con una

cuchara de madera.

■Las bebidas y los alimentos no se deberán

enfriar rápidamente en el recipiente del

hielo. Las latas, botellas o paquetes de

comida en el recipiente de hielos podrían

causar la obstrucción del dispositivo para

hacer hielo o del recipiente.

■Para evitar que el hielo dispensado caiga

fuera del vaso, ponga el vaso cerca, pero

sin tocar, la apertura del dispensador.

■Un poco de hielo triturado puede surtir

aunque había seleccionado CUBED ICE

(cubos de hielo). Esto sucede en

ocasiones cuando algunos cubos se

canalizan en el triturador.

■Después de usar hielo triturado, un poco

de agua puede gotear del vertedero.

■A veces, se formará un pequeño montón

de nieve en la salida del hielo situada

en la puerta. Esto es normal y, por regla

general, sucede cuando p101-ha dispensado

hielo picado repetidamente. La nieve

se evaporará por sí misma.

Seleccione CUBED ICE (cubos de hielo),

CRUSHED ICE (hielo triturado) o WATER

(agua).

Presione el vaso suavemente contra el

brazo del dispensador.

El recogedor no se vacía solo. Para evitar

las manchas de agua, el recogedor y la

parrilla se deberán limpiar regularmente.

Si no hay distribución de agua cuando el refrigerador

está primeramente instalado, hay posibilidad de aire

en el sistema de la línea de agua. Oprima el brazo

del dispensador durante al menos dos minutos para

eliminar el aire atrapado de la línea de agua y llenar

el sistema. Para eliminar las impurezas de la línea de

agua, deseche los primeros seis vasos de agua.

PRECAUCION: No introduzca nunca los dedos ni

otros objetos en la apertura del dispensador de

hielo triturado.

Para bloquear el dispensador

Presione la tecla LOCK

CONTROL (control

de bloqueo) durante

3 segundos para cerrar

el dispensador y el

panel de control.

Para desbloquearlo,

presione la misma tecla

durante 3 segundos

nuevamente.

Dispenser Light (Luz del dispensador)

Esta tecla enciende y

apaga la luz nocturna

del dispensador. La luz

también se enciende al

presionar el brazo del

dispensador. En algunos

modelos, si esta luz se

funde debería

reemplazarse con una

bombilla de un máximo

de 6 vatios, 12V.

Quick Ice (Hielo rápido)

Cuando necesite hielo

rápidamente, presione

esta tecla para acelerar

la producción de hielo.

Esto incrementará la

producción de hielo

durante las próximas

48 horas o hasta que

vuelva a presionar la

tecla.

Door Alarm (Alarma de puerta)

Para ajustar la alarma,

presione esta tecla hasta

que la luz indicadora se

encienda. Esta alarma

sonará si cualquiera

de la puerta estuviera

abierta por más de

3 minutos. La luz y

el sonido cesan

automáticamente

al cerrarse la puerta.

Servicio al consumidorSolucionar problemasOperaciónSeguridad Instalación

101

Servicio al consumidor Solucionar problemas Operación SeguridadInstalación

Para evitar olores, deje una caja abierta

de bicarbonato de sodio en los

compartimientos de alimentos frescos

y del congelador.

Desconecte el refrigerador antes de limpiarlo.

Si no fuera posible, exprima el exceso de

humedad de la esponja o del paño cuando

se limpie alrededor de botones, bombillas

o controles.

Use agua caliente y una solución de

bicarbonato de sodio–aproximadamente

una cucharada (15 ml) de bicarbonato de

sodio por cada cuarto (1 litro) de agua.

Esta solución limpia y neutraliza olores.

Enjuague y seque.

El uso de cualquier solución de limpieza

que no sea la recomendada, especialmente

aquella que contienen destilados del petróleo,

pueden agrietar o dañar el interior del

refrigerador.

Evite limpiar los entrepaños de vidrio fríos con

agua caliente, p102-ya que la extrema diferencia de

temperatura puede hacer que se quiebren. Maneje

los entrepaños de vidrio con cuidado. Chocar vidrio

templado puede hacer que se rompe en pedazos.

No lave partes plásticas del refrigerador en el

lavaplatos.

La bandeja de Enfriar/Descongelar

se puede lavar en el lavaplatos.

102

Limpiar el exterior

El pozo del dispensador, por debajo de la

parrilla, se debe mantener limpio y seco. El

agua que se queda en el pozo puede dejar

depósitos. Quite los depósitos agregando

vinagre sin diluir al pozo. Remoje hasta que

desaparezcan los depósitos o hasta que se

desprendan lo suficiente para quitarlos.

El brazo del dispensador. Antes de limpiar,

oprima y detenga la tecla LOCK CONTROL

(control de bloqueo) durante 3 segundos.

Se limpia con una solución de agua tibia y

bicarbonato de sodio–aproximadamente

una cucharada (15 ml) de bicarbonato de

sodio por cada cuarto (1 litro) de agua.

Enjuague completamente con agua y seque.

Las manijas de la puerta y los ornamentos. Se

limpian con un paño humedecido con una

solución de detergente suave y agua. Seque

con un paño suave.

Los paneles y las empuñaduras de las puertas

de acero inoxidable (en algunos modelos)

pueden ser limpiados con un limpiador

para acero inoxidable para usos

comerciales. Un limpiador de acero

inoxidable “spray-on” funciona mejor.

No utilice cera para electrodomésticos

sobre el acero inoxidable.

Mantenga limpio el terminado. Limpie con

un paño limpio ligeramente humedecido

con cera para aparatos de cocina o un

detergente suave y agua. Seque y pula

con un paño limpio y suave.

No limpie el refrigerador con un paño sucio para

trastes ni con un paño húmedo. Estos podrían dejar

residuos que afecten a la pintura. No use estropajos,

limpiadores en polvo, blanqueadores ni limpiadores

que contengan blanqueador, p102-ya que estos productos

podrían rayar y desprender el terminado de pintura.

Limpiar el interior

Área de goteo del dispensador

Cuidado y limpieza del refrigerador.

103

ge.com

Atrás del refrigerador

Se deberá tener cuidado al retirar el

refrigerador de la pared. Todos los tipos de

recubrimiento de pisos se pueden dañar,

sobre todo los recubrimientos acojinados

y los que tienen superficies repujadas.

Jale el refrigerador en forma recta y empuje

nuevamente para devolverlo a su posición.

Mover el refrigerador en dirección lateral

puede causar daños al recubrimiento del

piso o al refrigerador.

Al empujar el refrigerador a su lugar, asegúrese

de no pasar sobre el cable eléctrico ni sobre la línea

de alimentación del dispositivo para hacer hielos.

Preparación para vacaciones

En el caso de vacaciones o ausencias

prolongadas, quite los alimentos y

desenchufe el refrigerador. Limpie el

interior con solución de bicarbonato de

una cucharada (15 ml) de bicarbonato

por un cuarto (1 litro) de agua. Deje

abiertas las puertas.

Coloque el interruptor de alimentación

eléctrica del dispositivo automático para

hacer hielo en la posición O (apagado) y

cierre el suministro de agua al refrigerador.

Si la temperatura pueda llegar al punto

de congelación, haya una persona calificada

para desaguar el sistema del suministro

de agua para evitar daños a la propiedad

causados por inundación.

En caso de mudanza

Asegure todos los elementos sueltos como

entrepaños y recipientes pegándolos con

cinta adhesiva en su lugar para evitar daños.

Al usar una carretilla para mover el

refrigerador, no haga descansar la parte

frontal o trasera del refrigerador contra la

carretilla. Esto podría dañar el refrigerador.

Manéjelo sólo desde los laterales del

refrigerador.

Asegúrese de que el refrigerador se coloque en

posición vertical durante la mudanza.

Servicio al consumidorSolucionar problemasOperaciónSeguridad Instalación

104

Reemplazo de bombillas.

El colocar el control en posición quita la corriente del circuito de la luz.OFF (apagado) no

En algunos modelos se utilizan bombillas Reveal

®. Pueden identificarse por su color azul cuando no están

iluminadas.

Compartimento del refrigerador—Luz superior.

Desenchufe el refrigerador.

Las bombillas están situadas en la parte

superior del compartimento, dentro

de la cubierta de la luz. En algunos

modelos, es necesario retirar un tornillo

de la parte frontal de la cubierta de

la luz.

Para retirar el protector de la luz, en

algunos modelos, presione las pestañas

en el protector y deslice hacia delante y

afuera. En otros modelos, sólo deslice

hacia delante y afuera.

Tras reemplazar la bombilla con una

bombilla de electrodoméstico del

mismo voltaje o inferior, vuelva a

colocar la cubierta de la luz y los

tornillos (en algunos modelos).

Al reemplazar la cubierta de la luz,

asegúrese de que las lengüetas de la

parte trasera de la cubierta quepan en

las ranuras de la parte trasera del

emplazamiento de la cubierta de la luz.

Vuelva a enchufar el refrigerador

a la corriente.

Compartimento del refrigerador—Luz inferior.

Esta luz está situada por encima de la

gaveta superior.

Desenchufe el refrigerador.

Retire el mango de control de la

gaveta convertible de carne jalando

directamente hacia fuera.

Levante la cubierta de la luz y jale

de ella.

Después de reemplazar la

bombilla con una bombilla de

electrodomésticos del mismo voltaje

o inferior, reemplace la cubierta y

el mango.

Vuelva a enchufar el refrigerador

a la corriente.

Compartimento del congelador

Desenchufe el refrigerador.

Retire el entrepaño justo por encima

de la cubierta de luz. (El entrepaño

será más fácil de quitar si se vacía

primero.) En algunos modelos, tendrá

que retirarse un tornillo de la parte

superior de la cubierta de la luz.

Para quitar la cubierta, presione en los

lados y levántela hacia arriba y afuera.

Reemplace la bombilla con una

bombilla de electrodomésticos del

mismo voltaje o inferior, y reinstale

la cubierta de la luz. Al reinstalar la

cubierta de la luz, asegúrese de que

las lengüetas superiores hacen clic

en su lugar de forma segura. Vuelva

a colocar el tornillo (en algunos

modelos).

Vuelva a instalar el entrepaño y

enchufe el refrigerador de nuevo.

Dispensador (en algunos modelos)

Desenchufe el refrigerador.

La bombilla está situada en el

dispensador bajo el panel de control.

Quite la bombilla girándola en sentido

contrario a las agujas del reloj.

Cambie la bombilla por una bombilla

del mismo tamaño y voltaje.

Vuelva a enchufar el refrigerador

a la corriente.

Lengüetas

Servicio al consumidor Solucionar problemas Operación SeguridadInstalación

105

Molduras y paneles decorativos.

Lea las instrucciones completamente y debidamente.

Antes de que empiece

Algunos modelos están equipados con molduras que le permiten instalar paneles en las puertas.

Puede usted ordenar los paneles decorativos precortados en negro, blanco, bisqué o de acero

inoxidable en GE Parts and Accessories (partes y accesorios), 800.626.2002 o puede añadir paneles

de madera para que hagan juego con los gabinetes de su cocina.

Paneles de menos de 1/4 (6 mm) de espesor″

Cuando instale paneles de madera de menos de 1/4 (6 mm) de espesor, necesita crear un panel de″

relleno, tal como un cartón de 1/8 (3 mm) de espesor, que se ajuste entre el frente de la puerta y el panel″

de madera para obtener un ajuste apropiado. Si usted está instalando los paneles decorativos precortados,

los paneles precortados de relleno se incluyen en el juego. El espesor combinado del panel decorativo o

de madera y del panel de relleno debe ser de 1/4″(6 mm).

Para los modelos “CustomStyle™

”

Panel de 3/4 (19 mm) o panel levantado″

Puede utilizarse un diseño de panel levantado, atornillado o pegado a un soporte posterior de 1/4″

(6 mm) de espesor, o una tabla guía de 3/4 (19 mm). La porción levantada del panel debe fabricarse de″

manera que permita un espacio de por lo menos 2 (5.1 cm) desde el lado de la manija para permitir que″

entren las puntas de los dedos.

Los paneles más gruesos de 1/4 (19 mm) requerirán que el perímetro de panel″(6 mm), y hasta 3/4″

exterior de 5/16″(8 mm) no sea más grueso de 1/4″(6 mm).

Limitaciones de peso para los paneles sobre medida:

Alimentos frescos 38 libras (17 kg) máximo

Puerta del congelador 28 libras (13 kg) máximo

Paneles de 1/4 (6 mm) de grosor o menos″

Paneles más gruesos que 1/4 (6 mm)″

1/4″(6 mm) Máx.

3/4″(19 mm)

5/16″ (8 mm)

Espacio de 2″

(5,1 cm) desde

el lado de la

manija

Panel

aparente Puerta del

refrigerador

Soporte posterior de 1/4 (6 mm) de espesor″

3/4″(19 mm)

Servicio al consumidorSolucionar problemasOperaciónSeguridad Instalación

Servicio al consumidor Solucionar problemas Operación SeguridadInstalación

106

Molduras y paneles decorativos.

Panel del

congelador

sin dispensador

Paneles del

congelador

con dispensador

Panel de los

alimentos frescos

Corte

5/16″

(8 mm)

1415⁄32″

(36,8 cm)

679⁄32″

(170,9 cm)

1/8″(3 mm)

FRENTE

177⁄8″

(45,4 cm)

1415⁄32″

(36,8 cm)

335⁄8″

(85,4 cm)

FRENTE

679⁄32″

(170,9 cm)

1915⁄32″

(49,5 cm)

FRENTE

23‘ Dimensiones de los paneles precortados

Las áreas superiores de los paneles necesitan recortarse.

25‘ Dimensiones CustomStyle™de los paneles precortados

Las áreas superiores de los paneles necesitan recortarse.

Corte 1/8″(3 mm) Corte

1/8″(3 mm)

5/16″

(8 mm)

5/16″

(8 mm)

Panel del

congelador

sin dispensador

Paneles del

congelador

con dispensador

Panel de los

alimentos frescos

Corte

5/16″

(8 mm)

1415⁄32″

(36,8 cm)

69″

(175,3 cm)

1/8″(3 mm)

FRENTE

17″

(43,2 cm)

1415⁄32″

(36,8 cm)

361⁄4″

(92,0 cm)

FRENTE

69″

(175,3 cm)

1915 ⁄

32 ″

(49,5 cm)

FRENTE

Corte 1/8″(3 mm) Corte

1/8″(3 mm)

5/16″

(8 mm)

5/16″

(8 mm)

107

Cómo insertar los paneles de la puerta.

Sujete la moldura superior de las puertas del congelador y de los alimentos frescos.

La moldura superior puede encontrarse en el

interior del compartimento del refrigerador.

Con un Torxdriver T-20, sujete la moldura superior,

usando dos tornillos en cada parte de la moldura

superior, en la parte superior de cada puerta. Apriete

solamente con las manos. Cerciórese de que la

parte superior de cada panel ajusta cómodamente

detrás de la tapa de la moldura superior.

Inserte el panel del congelador y panel de los alimentos frescos.

Con cuidado empuje el panel superior del

congelador hasta que se deslice en la ranura detrás

de la manija de la puerta. Presione el panel de

relleno hacia dentro detrás del panel decorativo

(esto se requiere en algunos de los paneles para

puerta). Repita la operación para el panel de los

alimentos frescos.

Si su modelo tiene un dispensador, este paso es

aplicable sólo para el panel de alimentos frescos

y el panel superior del congelador.

Inserte el panel inferior del congelador (en modelos con dispensadores).

Con cuidado presione el panel hasta que éste se

deslice en la ranura detrás de la manija de la

puerta. Presione el panel de relleno detrás del

panel decorativo (esto se requiere en algunos

de los paneles para puerta).

Corte

Tornillos de la

moldura superior

Panel

superior del

congelador

Panel

inferior del

congelador

Moldura lateral

Moldura

lateral

Panel de

alimentos

frescos

Lea las instrucciones completamente y debidamente.

Servicio al consumidorSolucionar problemasOperaciónSeguridad Instalación

Tornillos de la moldura superior

108

Cómo insertar los paneles de la puerta.

Instalación de la moldura lateral.

Estas piezas quedan dentro de la manija de la

puerta de los alimentos frescos.

No retire la película protectora al exterior de la moldura

lateral sino hasta que haya quedado instalada la moldura

lateral.

Acomode la parte inferior de la moldura lateral

debajo de la moldura de la parte inferior como

se ilustra.

Sujete la moldura lateral contra la cara delantera de

los paneles decorativos y sujete la moldura lateral

debajo de la moldura superior. Asegúrese de que la

moldura lateral magnéticamente pegada tenga el

relleno adecuado y que quede satisfecho con el

aspecto de todas las partes.

Moldura

lateral

Moldura

lateral

Moldura inferior

Moldura

superior

Servicio al consumidor Solucionar problemas Operación SeguridadInstalación

Lea estas instrucciones completa y

cuidadosamente.

•IMPORTANTE —Guarde estas

instrucciones para uso del inspector local.

•IMPORTANTE —Observe todos

los códigos y órdenes de ley.

•Nota al instalador – Asegúrese de dejar

estas instrucciones con el consumidor.

•Nota al consumidor – Conserve estas

instrucciones para referencia futura.

•Nivel de destreza – La instalación de este

aparato requiere de destrezas mecánicas

básicas.

•Tiempo de ejecución – Instalación

del refrigerador

30 minutos

Instalación

de la línea de agua

30 minutos

•La instalación apropiada es la

responsabilidad del instalador.

•La falla del producto debido a una

instalación inadecuada no está cubierta

por la garantía.

Si el refrigerador p109-ya p109-ha sido instalado,

remueva la parrilla base (Ver el Paso 2 en

Cómo mover el Refrigerador), entonces pase

al Paso 5 en Cómo instalar el Refrigerador.

¿Preguntas? Llame al 800.GE.CARES (800.432.2737) o bien Visite nuestra página Web: ge.com

Instrucciones para

Refrigerador

la Instalación

Modelos 23, 25, 26, 27 y 29

109

ANTES DE INICIAR

Si el refrigerador tiene una máquina de hielos,

se tendrá que conectar a una tubería de agua

potable fría. Un kit de suministro de agua

(contiene tubería de cobre, válvula de cierre,

accesorios e instrucciones) está disponible con

un costo adicional a través de su proveedor,

visitando nuestra página Web ge.com o bien a

través de Partes y Accesorios, 800.626.2002.

PREPARACIÓN

SUMINISTRO DE AGUA HACIA

LA MÁQUINA DE HIELOS

HERRAMIENTAS QUE USTED

NECESITARÁ

Destornillador Phillips

Cubo de 3/8 y 5/16 Llave de 1/2 y 7/16″ ″ ″ ″

Cuchilla plástica

de masilla

Llave hexagonal de 1/8″

110

Instrucciones para la instalación

CÓMO CARGAR EL

REFRIGERADOR EN UNA

CARRETILLA DE MANO

Deje toda la cinta adhesiva y las

almohadillas hasta que el refrigerador

llegue a su destino final.

Para mover el refrigerador, use una

carretilla de mano con almohadillas.

Coloque el refrigerador en el centro de

la carretilla y asegúrelo con un cinturón

de seguridad alrededor del refrigerador.

NO LA APRIETE DEMASIADO.

REMUEVA LA BASE

DE LA PARRILLA

Remueva la parrilla removiendo los

dos tornillos de cabeza Phillips.

Si el refrigerador debe pasar por

alguna entrada menor de 38″de

ancho, las puertas deben ser

removidas. Proceda al paso 3.

NO REMUEVA las manijas.

Si todas las entradas son más

anchas de 38,″pase a Cómo

instalar el refrigerador.

DESCONECTE EL ACOPLAMIENTO

DE AGUA (en algunos modelos)

Si el refrigerador tiene un dispensador de

agua, eso significa que hay una línea de

agua desde el gabinete hacia la bisagra

del fondo de la puerta del congelador que

debe ser desconectada.

Para desconectarla, empuje hacia adentro

sobre el collarín blanco del acoplamiento

y entonces extraiga la tubería.

Collarín blanco

Bisagra del

fondo del

congelador

CÓMO MOVER EL REFRIGERADOR

111

Instrucciones para la instalación

DESCONECTE EL ACOPLAMIENTO

ENERGÉTICO (en algunos modelos)

Si el refrigerador tiene un dispensador

de agua, hay una línea de suministro

eléctrico (alambrado) desde el gabinete

hacia la bisagra del fondo de la puerta del

congelador que debe ser desconectado.

Para desconectar, separe el acoplador.

Bisagra del

fondo del

congelador

DESCONECTE LOS

CONECTADORES ELÉCTRICOS

(en algunos modelos)

Si el refrigerador tiene un centro para

refrescar, hay conectadores eléctricos

(alambrados) desde el gabinete hasta

la bisagra del fondo del refrigerador

que deben ser desconectados.

Para desconectar, separe cada conectador.

Bisagra del

fondo del

refrigerador

CIERRE LAS PUERTAS

DEL CONGELADOR Y

DEL REFRIGERADOR

REMUEVA LA PUERTA

DEL CONGELADOR

Remueva la cubierta de la bisagra superior

de la puerta del congelador (si viene

equipado) apretándola y levantándola o

simplemente levantándola por uno de sus

costados con una cuchilla plástica de

masilla.

Remueva los dos tornillos de cabeza

hexagonal de 5/16 , entonces″ó 1/8″

levante la bisagra hacia arriba para

liberarla del pasador de la bisagra.

Abra la puerta del congelador a 90.°

Cabeza hexagonal de 5/16″ó 1/8″

90°

112

Instrucciones para la instalación

CÓMO MOVER EL REFRIGERADOR (CONT.)

REMUEVA LA PUERTA DEL

CONGELADOR (cont.)

Mientras una persona levanta lentamente

la puerta del congelador y la libera de la

bisagra del fondo, una segunda persona

debe, con cuidado, guiar la línea de agua

y la línea energética (alambrado) a través

de la bisagra del fondo.

Coloque la puerta en una superficie

donde no se ralle con la parte interna

hacia arriba.

90°

REMUEVA LA PUERTA DEL

REFRIGERADOR

Remueva la cubierta de la bisagra

superior de la puerta del refrigerador

(si viene equipado) apretándola y

levantándola o levantándola por uno de

sus costados con una cuchilla plástica de

masilla.

REMUEVA LA PUERTA DEL

REFRIGERADOR (cont.)

Remueva los dos tornillos de cabeza

hexagonal de 5/16″ó 1/8″, entonces

levante la bisagra hacia arriba para

liberarla del pasador de la bisagra.

Abra la puerta del refrigerador a 90.°

Cabeza hexagonal de 5/16″ó 1/8″

90°

113

Instrucciones para la instalación

REMUEVA LA PUERTA DEL

REFRIGERADOR (cont.)

Levante la puerta del refrigerador y

libérela de bisagra del fondo.

Si el refrigerador tiene un centro para

refrescar, una persona levanta lentamente

la puerta del refrigerador y la libera de la

bisagra del fondo, mientras una segunda

persona, con cuidado, guia la línea de

agua y la línea energética (alambrados)

a través de la bisagra del fondo.

Coloque la puerta en una superficie

donde no se ralle con la parte interna

hacia arriba.

90°

CÓMO REEMPLAZAR

LAS PUERTAS

Para reemplazar las puertas, simplemente

de reversa a los pasos 3 al 8.

Sin embargo, note lo siguiente:

• Cuando se encuentre bajando las

puertas hacia la bisagra del fondo,

cerciórese de que una segunda persona

guíe, con mucho cuidado, la tubería y el

alambrado a través de los agujeros de

las bisagras.

• Cuando se encuentre conectando

la línea de agua, cerciórese de insertar

la tubería hasta el máximo indicado

por la marca.

• No pellizque la tubería o el alambrado

mientras se encuentre remplazando las

puertas en las bisagras del fondo.

• Cuando se encuentre conectando la

línea energética (en los modelos con

centro para refrescar solamente),

cerciórese de que los conectadores

están todos asentados juntos.

Marca

Modelos con centro para refrescar solamente

DIMENSIONES Y ESPECIFICACIONES

114

Instrucciones para la instalación

CÓMO INSTALAR EL REFRIGERADOR

LOCALIZACIÓN DEL REFRIGERADOR

• No coloque el refrigerador donde la

temperatura esté por debajo de 60° F

(16° C) porque no operará con la suficiente

frecuencia como para mantener las

temperaturas apropiadas.

• No instale el refrigerador donde la

temperatura esté por encima de 100° F

(37° C) porque no funcionará

apropiadamente.

• Instálelo en un piso suficientemente

resistente como para soportar todo su piso.

ESPACIO

Permita los siguientes espacios para lograr

una instalación fácil, una circulación

apropiada del aire y conexiones eléctricas

y de plomería.

CustomStyle™23‘ (33” de ancho),

de 23‘/25‘ 25‘, 26‘, 27‘, 29‘

Lados 1/8″(4 mm) 1/8″(4 mm)

Superior 1″(25 mm) 1″(25 mm)

Posterior 1/2″(13 mm) 1″(25 mm)

24″(61 cm)

Gabinete

Agua Electricidad

3/4″(19 mm) de espacio

libre (1/2 [13 mm] de″

separación + 1/4 [6 mm]″

de placas murales)

25″ (63,5 cm) Tope

del mostrador

DIMENSIONES Y ESPECIFICACIONES

(para modelos CustomStyle™de 23’)

701⁄4″(178,4 cm)

36″

(91,4 cm)

24″ (61 cm)

DIMENSIONES Y ESPECIFICACIONES

(para modelos CustomStyle™de 25’)

*Se requieren 721/4″(183.5 cm) para un

ajuste completo de las ruedas de movilidad.

Si los gabinetes instalados por encima del

refrigerador tienen puertas niveladas con

la parte superior de la abertura para el

refrigerador, entonces se requieren 1/8″

adicionales para permitir espacio para

que las puertas del gabinete se abran

libremente.

36″

(91,4 cm)

24″ (61 cm)

721⁄4″(183,5 cm)*

115

Instrucciones para la instalación

CÓMO CONECTAR EL

REFRIGERADOR A LA LÍNEA

DE AGUA DE LA CASA

(en los modelos con máquina

de hielos y dispensador)

Se requiere un suministro de agua fría

para la operación de la máquina de hielos

y el dispensador. Si no existe un

suministro de agua fría, usted necesitará

hacer una. Ver la sección Cómo instalar

una línea de agua fría.

NOTAS:

• Antes de hacer la conexión, cerciórese

de que el cable eléctrico del refrigerador

no esté conectado al interruptor de

la pared.

• Si el refrigerador no tiene un filtro de

agua, recomendamos que instale uno

si su suministro de agua tiene arena

o partículas que pudieran obstruir la

pantalla de la válvula de agua del

refrigerador. Instálelo en la línea de

agua cerca del refrigerador. Si usted

está usando un kit de tubería de

refrigeración GE SmartConnect,™usted

necesitará una tubería adicional

(WX08X10002) para conectar el filtro.

No use tuberías plásticas para instalar

el filtro.

Si usted está usando tubería de cobre,

coloque una tuerca de compresión y un

casquillo (manga) en el extremo de la

tubería que viene del suministro de agua

fría de la casa.

Si se encuentra usando tuberías de

GE SmartConnect,

™las tuercas están

ya ensambladas a la tubería.

Si usted está usando tubería de cobre,

inserte el extremo de la tubería en la

conexión del refrigerador, en la parte

posterior del refrigerador, hasta donde

sea posible. Mientras sostiene la tubería,

apriete el accesorio.

Si se encuentra usando tuberías de

GE SmartConnect,

™inserte el extremo

moldeado de la tubería en la conexión

del refrigerador en la parte posterior

del refrigerador, y apriete la tuerca de

compresión hasta que esté apretada

a mano. Entonces apriete una vuelta

adicional con una llave. Si la aprieta

demasiado causará fugas.

Apriete la tubería en la abrazadera

proporcionada para sostenerla en su

posición. Es posible que usted necesite

levantar la abrazadera haciendo palanca.

Tubería de 1/4″

Abrazadera

de la tubería

Tuerca de

compresión

de 1/4″

Férula

(manga)

Tubería SmartConnect™

Conexión del

refrigerador

ACTIVE LA CONEXIÓN DE AGUA

Haga pasar la corriente de agua en la

válvula de cierre (el suministro de agua

de la casa) e inspeccione en busca

de fugas.

CONECTE EL REFRIGERADOR

Antes del conectar el refrigerador,

cerciórese de que el interruptor de la

máquina de hielos está colocada en la

posición O (apagado).

Ver la información adjunta sobre la

conexión a tierra del cable eléctrico.

116

Instrucciones para la instalación

CÓMO INSTALAR EL REFRIGERADOR (CONT.)

COLOQUE EL REFRIGERADOR

EN SU LUGAR

Mueva el refrigerador a su destino final.

4CÓMO NIVELAR EL REFRIGERADOR

(cont.)

Para ajustar

los rodillos en

los modelos

CustomStyle™

de 23’/25’:

Gire los tornillos

de ajuste del

frente en sentido

de las agujas del reloj para levantar el

refrigerador, y en contra de las agujas del

reloj para bajarlo. Use una llave hexagonal

de 3/8″con extensión o una llave ajustable.

Estos modelos también tienen rodillos

ajustables posteriores para que usted pueda

alinear el refrigerador con los gabinetes

de la cocina. Use una llave hexagonal de

3/8″con extensión para girar los tornillos

posteriores—en sentido de las agujas del

reloj para levantar el refrigerador, y en contra

de las agujas del reloj para bajarlo.

CÓMO NIVELAR EL REFRIGERADOR

El refrigerador puede nivelarse ajustando

los rodillos localizados cerca de las

bisagras inferiores.

Los rodillos tienen tres propósitos:

• Los rodillos se ajustan para que la puerta

cierre con facilidad cuando esté medio

abierta. (Levante el frente aproximadamente

5/8″[16 mm] del piso.)

• Los rodillos se ajustan para que el

refrigerador esté colocado firmemente

en el piso y no tambalee.

• Los rodillos se ajustan para que el

refrigerador pueda ser alejado de la

pared en momentos de limpieza.

Para ajustar los rodillos en los modelos

de 23’ (33” de ancho), 25, y 29′ ′ ′26, 27 ′:

• Gire los tornillos

de ajuste del

rodillo en

sentido de las

agujas del reloj

para levantar

el refrigerador, y

en contra de las

agujas del reloj

para bajarlo. Use

una llave o un

cubo de cabeza

hexagonal de 3/8″

o una llave ajustable.

Rodillos

Tornillo de ajuste

del rodillo

Tornillos de ajuste del rodillo

CÓMO NIVELAR LAS PUERTAS

Ajuste la puerta del refrigerador para que las

puertas estén niveladas en la parte superior.

Para linear:

Usando una llave de 7/16, gire el tornillo″

ajustable de la puerta hacia la derecha para

levantar la puerta, y a la izquierda para bajarla.

NOTA: Un tapón de nilón, empotrado

en las roscas del pasador, evita que el

pasador gire a no ser que se use una llave.

Después de una o dos vueltas de la llave,

abra y cierre la puerta del refrigerador y

cerciórese de que están alineadas en la

parte superior.

Las puertas deben estar

alineadas en la

parte superior

Levantar

Llave de 7/16″

Levantar

117

Instrucciones para la instalación

REEMPLACE LA PARRILLA

DE LA BASE

Reemplace la parrilla de la base instalando

los dos tornillos de cabeza Phillips.

AJUSTE LOS CONTROLES

Ajuste los controles donde

se recomienda.

INICIE LA MÁQUINA DE HIELOS

Fije el interruptor de la máquina de hielos

en la posición de I (encendido). La

máquina de hielos no empezará a operar

hasta que alcance su temperatura de

operación de 15° F (–9° C) o menor. Luego,

empezará a operar automáticamente si el

interruptor de la máquina de hielos está

en la posición de . SeráI (encendido)

necesario de 2 a 3 días para que se llene

el cubo de hielo.

NOTA:

En condiciones de menor presión

del agua, la válvula de agua puede

encenderse hasta 3 veces para

suministrar suficiente agua a la

máquina de hielos.

Interruptor

•Kit de tubería de cobre para el refrigerador o

SmartConnect™de GE, 1/4″de diámetro externo

para conectar el refrigerador al suministro de

agua. Si usa cobre, asegúrese de que ambos

extremos de la tubería se corten uniformemente.

Para determinar la cantidad de tubería que

necesita: mida la distancia desde la válvula del

agua en la parte posterior del refrigerador hasta

el tubo de suministro de agua. Luego agregue 8′

(2,4 m). Asegúrese de que haya suficiente tubería

adicional (unos 8′[2,4 m] enrollado en tres vueltas

de unas 10″[25 cm] de diámetro) para permitir

que el refrigerador se pueda mover de la pared

después de la instalación.

Los kits de tubería para el refrigerador

SmartConnect™de GE están disponibles en las

siguientes longitudes:

2′(0,6 m) – WX08X10002

6′(1,8 m) – WX08X10006

15′(4,6 m) – WX08X10015

25′(7,6 m) – WX08X10025

Asegúrese de que el kit que haya seleccionado

permita al menos 8′(2,4 m) como se describe

arriba.

NOTA: La única tubería de plástico aprobada de

GE es la que viene provista con los kits de tubería

para el refrigerador SmartConnect™de GE. No use

ninguna otra tubería plástica para el suministro

del agua p118-ya que la tubería está bajo presión todo

el tiempo. Ciertos tipos de plástico se fracturarán

o se romperán con el tiempo y causarán daños

en su casa debido al agua.

•Un kit de suministro de agua de GE (contiene

tubería, válvula de apagado y accesorios

enumerados abajo) está disponible a un costo

adicional en su tienda o por medio

de Partes y Accesorios, 800.626.2002.

•Un suministro de agua fría. La presión del agua

debe estar entre 20 y 120 p.s.i. (1,4–8,1 bar).

•Taladro eléctrico.

•Llave de 1/2″o ajustable.

•Destornillador plano y de estrella.

CÓMO INSTALAR LA TUBERÍA DEL AGUA

(MODELOS CON

MÁQUINA DE HIELOS Y DISPENSADOR)

Los kits de cobre recomendados para el suministro de

agua son WX8X2, WX8X3 o WX8X4, dependiendo de

la cantidad de tubería necesaria. Las tuberías plásticas

aprobadas para el suministro de agua son las tuberías

para el refrigerador SmartConnect™de GE

(WX08X10002, WX08X10006, WX08X10015 y

WX08X10025).

Al conectar su refrigerador a un Sistema de Agua de

Ósmosis Inversa de GE, la única instalación aprobada

es con un kit de Ósmosis Inversa de GE. Para otros

sistemas de agua de ósmosis inversa, siga las

instrucciones del fabricante.

Si el suministro de agua hacia el refrigerador es desde

un Sistema de Filtro de Agua de Ósmosis Inversa Y

el refrigerador también tiene un filtro de agua, use el

tapón de derivación del filtro del refrigerador. Usar

el cartucho de filtro del agua del refrigerador en

conjunto con el filtro de Ósmosis Inversa puede

resultar en cubos de hielo huecos y en un flujo

de agua más lento del dispensador del agua.

Esta instalación de la tubería del agua no está

garantizada por el fabricante del refrigerador o

de la máquina de hielos. Siga estas instrucciones

cuidadosamente para minimizar el riesgo de un

daño costoso por el agua.

El martilleo del agua (agua golpeando contra la

tubería) en la tubería de la casa puede causar daños

a las partes del refrigerador y conducir a un goteo o

inundación por agua. Llame a un plomero calificado

para corregir el martilleo del agua antes de instalar

la tubería del agua al refrigerador.

Para evitar quemaduras y daños con el producto,

no conecte la tubería del agua a la tubería del agua

caliente.

Si usa el refrigerador antes de conectar la tubería,

asegúrese de que el interruptor de corriente de la

máquina de hielos esté en la posición O (apagado).

No instale la tubería de la máquina de hielos en

lugares donde la temperatura caiga por debajo

del nivel de congelamiento.

Al usar cualquier aparato eléctrico (como un

taladro eléctrico) durante la instalación, asegúrese

de que el aparato esté aislado o conectado de

manera que evite el peligro de una descarga

eléctrica, o se opere por baterías.

Todas las instalaciones se deben realizar según

los requisitos del código local de plomería.

ANTES DE INICIAR

Instrucciones para la instalación

QUÉ NECESITA

118

•Dos tuercas de compresión de 1/4″de diámetro

exterior y 2 férulas (mangas)—para conectar la

tubería de cobre a la válvula de apagado y la

válvula del agua del refrigerador.

O bien

•Si está usando un kit de tubería para el

refrigerador SmartConnect ™de GE, los

accesorios necesarios p119-ya vienen preinstalados

en la tubería.

•Si su tubería existente de cobre para el agua

tiene un accesorio con vuelo en el extremo,

necesitará un adaptador (disponible en las

tiendas de suministros de plomería) para

conectar la línea del agua al refrigerador O BIEN,

podrá cortar el accesorio con vuelo con un

cortador de tubos y luego usar un accesorio

de compresión. No corte el extremo formado

de la tubería para el refrigerador SmartConnect™

de GE.

•Válvula de cierre para conectar a la línea del

agua fría. La válvula de apagado deberá tener

una entrada de agua con un diámetro interno

mínimo de 5/32 en el punto de conexión a la″

TUBERÍA DEL AGUA FRÍA. Las válvulas de

apagado tipo silla vienen incluidas en muchos

kits de suministro de agua. Antes de comprar,

asegúrese de que una válvula tipo silla cumple

con los códigos de plomería en su localidad.

Instrucciones para la instalación

CIERRE EL SUMINISTRO

PRINCIPAL DE AGUA

Abra el grifo más cercano por suficiente

tiempo para limpiar la tubería del agua.

Instale la válvula de apagado en la tubería del

agua de consumo más frecuentemente utilizada.

Seleccione una ubicación para la válvula

que sea fácilmente accesible. Es mejor

conectarla en el costado de una tubería

vertical de agua. Cuando sea necesario

conectarla en una tubería horizontal de

agua, haga la conexión en la parte

superior o al lado, en vez de hacerlo en

la parte de abajo, para evitar retirar

cualquier sedimento de la tubería del agua.

SELECCIONE LA UBICACIÓN DE

LA VÁLVULA

119

Perfore un orificio de 1/4″en la tubería del

agua (incluso si está usando una válvula

auto perforadora), usando una broca

afilada. Retire cualquier sobrante que

resulte de perforar el orificio en la tubería.

Tenga cuidado de no permitir que se filtre

agua hacia el taladro.

No perforar un orificio de 1/4″puede

resultar en menor producción de hielo

o cubos más pequeños.

PERFORE EL ORIFICIO

PARA LA VÁLVULA

QUÉ NECESITA (CONT.)

Una la válvula de apagado a la tubería de

agua fría con la abrazadera para el tubo.

NOTA: Se deberán seguir los Códigos

248CMR de Plomería para el Estado de

Massachusetts. Las válvulas tipo silla son

ilegales y su uso no está permitido en

Massachusetts. Consulte con un plomero

licenciado.

INSTALE LA VÁLVULA

DE APAGADO

Abrazadera para

el tubo

Tubería vertical

de agua fría

Válvula de

apagado tipo

silla

Coloque la tuerca de compresión y férula para

la tubería de cobre (manga) en el extremo de

la tubería y conéctela a la válvula de apagado.

Asegúrese de que la tubería esté

complemente insertada en la válvula. Apriete

la tuerca de compresión firmemente.

Para tubería de plástico de un kit de tubería

para el refrigerador SmartConnect ™de GE,

inserte el extremo moldeado de la tubería

en la válvula de apagado y apriete la tuerca

de compresión hasta que esté firmemente

apretada a mano, luego apriete un giro

adicional con una llave. Apretar demasiado

puede causar fugas.

NOTA: Se deberán seguir los Códigos

248CMR de Plomería para el Estado de

Massachusetts. Las válvulas tipo silla son

ilegales y su uso no está permitido en

Massachusetts. Consulte con un plomero

licenciado.

CONECTE LA TUBERÍA

A LA VÁLVULA

Válvula de

apagado tipo

silla

Tuerca de compresión

Tuerca de empaque

Válvula de salida Férula (manga)

Abra el suministro principal de agua y lave

la tubería hasta que el agua esté limpia.

Cierre el agua en la válvula después de que

un cuarto (1 litro) se haya eliminado por

la tubería.

LAVE LA TUBERÍA

CÓMO INSTALAR LA TUBERÍA DEL AGUA (CONT.)

Instrucciones para la instalación

Tubería

SmartConnect™

120

Apriete los tornillos de la abrazadera hasta

que la arandela sellante empiece a hincharse.

NOTA: No apriete demasiado la tubería ya

que podría romperse.

APRIETE LA ABRAZADERA

DEL TUBO

Arandela

Extremo de entrada

Abrazadera para

el tubo

Tornillo de

la abrazadera

Rote la tubería entre la línea del agua fría

y el refrigerador.

Rote la tubería a través de un orificio

perforado en la pared o en el piso (detrás

del refrigerador o del gabinete de la base

adyacente) lo más cerca posible a la pared.

NOTA: Asegúrese de que haya suficiente

tubería adicional (unos 8′[2,4 m] enrollada

en tres vueltas de alrededor de 10″[25 cm]

de diámetro) para permitir que el refrigerador

se pueda mover de la pared después de

la instalación.

DIRIJA LA TUBERÍA

Para completar la instalación del refrigerador,

regrese al Paso 1 en Cómo instalar el refrigerador.

Servicio al consumidorSolucionar problemasOperaciónSeguridad Instalación

121

Sonidos normales de operación. ge.com

Los refrigeradores más nuevos producen sonidos diferentes a

los modelos más antiguos. Los refrigeradores modernos tienen

más funciones y usan tecnología más reciente.

HMMMM...

WHOOSH....

■El nuevo compresor de alta eficiencia puede

funcionar más rápido y durar más que el de su

refrigerador anterior y puede escuchar un zumbido

de tono alto o un sonido pulsante mientras opera.

■A veces el refrigerador funciona por un período

prolongado, especialmente cuando las puertas se

abren continuamente. Esto significa que la función

Frost Guard™está en operación para impedir que el

congelador se queme y mejorar la preservación

de los alimentos.

■Puede escuchar un sonido de soplido cuando las

puertas se cierran. Esto se debe a que la presión se

está estabilizando dentro del refrigerador.

■Puede escuchar los ventiladores moviéndose a gran

velocidad. Esto pasa cuando el refrigerador se

conecta por primera vez, cuando las puertas se abren

frecuentemente o cuando se guarda gran cantidad

de alimentos en el refrigerador o en los

compartimientos del congelador. Los ventiladores

están ayudando a mantener las temperaturas

correctas.

■Si cualquiera de las puertas permanece abierta por

más de 8 minutos, puede escuchar los ventiladores

para enfriar los focos de luz.

■Los ventiladores cambian la velocidad para

suministrar enfriamiento óptimo y ahorrar energía.

■Usted podría escuchar los ventiladors funcionando

después de seleccionar una de las funciones

CustomCool.™

CHASQUIDOS,

ESTALLIDOS, CRUJIDO,

GORJEOS

■Puede escuchar sonidos como de crujido o

estallidos cuando el refrigerador se conecta por

primera vez. Esto pasa a medida que el refrigerador

se enfría hasta la temperatura correcta.

■Los reguladores electrónicos se abren y se cierran

para ofrecer un enfriamiento óptimo y ahorrar

energía.

■El compresor puede causar un chasquido o un

gorjeo cuando intenta volver a arrancar (esto

puede tomar hasta 5 minutos).

■El tablero de control electrónico puede causar

un sonido de chasquido cuando se activa el relé

para controlar los componentes del refrigerador.

■Expansión y contracción de las bobinas durante

o después del ciclo de descongelación puede

causar sonidos como de crujido o estallidos.

■En modelos con máquina de hielos, después de

completar un ciclo de hacer hielo, se pueden

escuchar los cubos de hielo cuando caen a la

bandeja de hielos.

SONIDOS DE AGUA

■El fluido del refrigerante a través de las bobinas

puede producir un sonido de borboteo como de

agua hirviendo.

■El agua que cae en el calentador de descongelación

puede causar un chisporroteo, estallido o zumbido

durante el ciclo de descongelación.

■Un ruido de agua cayendo se puede escuchar

durante el ciclo de descongelación a medida que el

hielo se derrite del evaporador y fluye hacia la

bandeja de drenaje.

■El cierre de las puertas puede producir un sonido de

gorgoteo debido a la estabilización de la presión.

¿Usted escucha lo que yo escucho? Estos sonidos son normales.

¡WHIR!

Para información adicional acerca de los

sonidos de operación de las máquinas de

hielo o de los dispensadores, ver las

secciones Acerca del dispositivo automático

para hacer hielo Acerca del dispensador y

de hielo y agua.

Antes de solicitar un servicio…

Servicio al consumidor Solucionar problemas Operación SeguridadInstalación

Solucionar problemas

¡Ahorre tiempo y dinero! Revise las tablas en las siguientes

páginas y tal vez no necesitará de solicitar un servicio.

Problema Causas Posibles Qué hacer

El refrigerador no Refrigerador en ciclo de •Espere 30 minutos para que la descongelación se

funciona descongelar. termine.

Controles de temperatura •Mueva los controles de temperatura hasta un ajuste

en posición OFF (apagado). de temperatura.

El refrigerador esté •Empuje la clavija completamente en el enchufe.

desconectado.

Fusible fundido/ •Reemplace el fusible o reajuste el interruptor.

interruptor de circuito roto.

El refrigerador está en el modo •Desconecte el refrigerador y enchúfelo otra vez.

de muestra.

Vibraciones o sacudidas Los rodillos requieren •Vea Rodillos.

(una vibración ligera un ajuste.

es normal)

El motor opera durante Es normal cuando •Espere 24 horas para que el refrigerador se enfríe

períodos prolongados o el refrigerador es recién completamente.

se arranca y se para con instalado en su casa.

frecuencia. (Refrigeradores Ocurre cuando hay largas •Eso es normal.

modernos con más espacio cantidades de alimentos

de almacenamiento y un en el refrigerador.

congelador más grande

Se dejó abierta la puerta. •Revise si un paquete mantiene la puerta abierta.

requieren más tiempo de

Clima caluroso o aperturas •Eso es normal.

operación. Se arrancan y

frecuentes de la puerta.

se paran a para

Controles de temperatura •Vea Los controles.

mantener temperaturas

ajustados al punto más

uniformes.)

frío.

Compartimiento de El control de temperatura •Vea Los controles.

refrigerador o no se fijó bastante frío.

congelador demasiado Clima caluroso o aperturas •Fije el control de temperatura un paso más frío.

cálido frecuentes de la puerta. Vea Los controles.

Se dejó abierta la puerta. •Revise si hay un paquete que mantiene la puerta abierta.

Escarcha o cristales Se dejó abierta la puerta. •Revise si hay un paquete que mantiene la puerta abierta.

de hielo en alimentos La puerta se abre con frecuencia

congelados (escarcha o por mucho tiempo.

en paquete es normal)

El divisor entre el Ahorro automático de energía •Eso ayuda prevenir la condensación en el exterior.

compartimiento de circula líquido tibio en la

refrigerador y el frente del congelador.

congelador se siente tibio

Zumbido El interruptor de la máquina Fije el interruptor en la posición de •O (apagado);

frecuente de hielos está en la posición de mantener el interruptor en la posición de encendido

I (encendido), pero el suministro dañará la válvula del agua.

de agua hacia el refrigerador no

está conectado.

122

Servicio al consumidorSolucionar problemasOperaciónSeguridad Instalación

ge.com

Problema Causas Posibles Qué hacer

Los cubos tienen mal El recipiente para los •Vacíe y limpie el recipiente. Deseche los cubos.

olor/sabor cubos necesita limpieza.

Alimentos transmitiendo •Envuelva bien los alimentos.

olor/sabor a los cubos.

El interior del refrigerador •Vea Cuidado y limpieza.

requiere limpieza.

Dispositivo automático El interruptor de alimentación •Coloque el interruptor de alimentación

para hacer hielo no eléctrica del dispositivo eléctrica en la posición de encendido.

funciona automático para hacer

hielo está en la posición de apagado.

El agua está cerrada o no está •Vea Instalar la línea de agua.

conectada.

El compartimiento del •Espere 24 horas para que se enfríe el refrigerador.

congelador es muy cálido.

Cubos apilados en el recipiente •Nivele los cubos con la mano.

apaga el dispositivo para hacer

hielo.

Cubos de hielo atorados en •Apague el dispositivo de hielo, retire los cubos y vuelva a

dispositivo para hacer hielo. poner el dispositivo en marcha.

(La luz verde de corriente en

dispositivo de hielo está destellando).

Formación lenta del hielo Se dejó abierta la puerta. •Revise si hay un paquete que mantiene la puerta abierta.

El control de temperatura •Vea Los controles.

no es bastante frío.

Cubos pequeños o huecos Filtro de agua tapado. •Reemplace el cartucho del filtro con uno nuevo o

con el tapón.

El dispensador de hielo Dispositivo de hielo apagado •Enciende el dispositivo de hielo o el agua.

no funciona o el agua está apagado.

Un artículo está bloqueando •Remueva cualquier artículo que pueda estar bloqueando,

o se ha caído dentro del vertedor o que haya caído dentro del vertedor.

de hielo dentro del recipiente

superior de la puerta del

congelador.

Los cubos están pegados •Remueva los cubos.

al brazo detector.

Bloques irregulares de •Rómpalos con los dedos y deseche los cubos restantes.

hielo en el recipiente. •El congelador puede ser muy caliente. Ajuste el control a

una posición más fría paso por paso hasta que no se

formen bloques.

El dispensador está •Presione la tecla LOCK CONTROL (Control de bloqueo)

BLOQUEADO (LOCKED). y manténgala presionada durante tres segundos.

El agua tiene un El dispensador de agua no •Dispense el agua hasta que todo el sistema del agua se

sabor/olor malo se uso por mucho tiempo. llene de nuevo.

El agua en el primer Eso es normal con un •Espere 24 horas para que se enfríe el refrigerador.

vaso está tibia refrigerador recién instalado.

El dispensador de agua no •Dispense el agua hasta que todo el sistema del agua se

se uso por mucho tiempo. llene de nuevo.

El sistema de agua se ha desaguado. •Espere algunas horas para que se enfrié el agua. 123

124

Servicio al consumidor Solucionar problemas Operación SeguridadInstalación

Antes de solicitar un servicio…

Problema Causas Posibles Qué hacer

El dispensador de agua Suministro de agua •Vea Instalar la línea de agua.

no funciona apagado o no conectado.

Filtro de agua tapado. •Reemplace el cartucho del filtro o remueve el filtro

y instale el tapón.

Aire atrapado en el sistema •Presione el brazo del dispensador por un par de

del agua. minutos.

El dispensador está •Presione la tecla LOCK CONTROL (Control de bloqueo)

BLOQUEADO (LOCKED). y manténgala presionada durante tres segundos.

Se seleccionó CUBED ICE La última selección fue •Se quedaron unos cuantos cubos en el triturador de la

(HIELO EN CUBOS) pero CRUSHED ICE (HIELO PICADO).selección anterior. Esto es normal.

se dispensó CRUSHED ICE

(Hielo picado)

No sale agua pero el El agua en el depósito está •Llame para servicio.

dispositivo para hacer congelada.

hielo funciona El control de temperatura •Fije el control de temperatura hasta mas cálido.

demasiado frío.

El agua chorrea del Cartucho del filtro recién •Deje correr el agua desde el dipensador por 3 minutos

dispensador instalado. (aprox. 11⁄2galóns).

No sale agua y el Está tapada la línea de agua •Llame a un plomero.

dispositivo para hacer o la llave de paso.

hielo no funciona Filtro de agua tapado. •Reemplace el cartucho del filtro o remueve el filtro

y instale el tapón.

El dispensador está •Presione la tecla LOCK CONTROL (Control de bloqueo)

BLOQUEADO (LOCKED) y manténgala presionada durante tres segundos.

El refrigerador huele Alimentos transmitiendo •Alimentos con olores fuertes deben estar tapados.

olores al refrigerador. •Guarde una caja de bicarbonato de sodio en el

refrigerador; cámbiela cada tres meses.

El interior requiere •Vea Cuidado y limpieza.

limpieza.

Aire caliente a la base El aire fluye para enfriar el

del refrigerador motor. En el proceso de

refrigeración es normal que

salga calor de la base del

refrigerador. Algunos

recubrimientos de piso

estan sensitivos y se

descoloran a estas

temperaturas normales

y seguras.

Brillo anaranjado Calefactor de descongelación •Eso es normal.

en el congelador encendido.

ge.com

Servicio al consumidorSolucionar problemasOperaciónSeguridad Instalación

Problema Causas Posibles Qué hacer

Humedad en el exterior Normal en períodos con •Seque la superficie.

del refrigerador alto grado de humedad.

Humedad en el interior Se abre la puerta con •Esto es normal para el centro de bebidas.

(en clima húmedo el aire frecuencia o por mucho

lleva la humedad al interior tiempo.

del refrigerador cuando se Debido a la alta humedad en el •Esto es normal y aparecerá intermitentemente conforme

abren las puertas) refrigerador, es posible que de vez se depositen en su interior diferentes tipos de alimentos

en cuando usted experimente y las condiciones ambientales cambien. Pásele una toalla

niebla o pequeñas cantidades de de papel si desea.

humedad en el compartimiento

del refrigerador.

No funciona la luz No hay corriente en el contacto. •Reemplace el fusible o reajuste el interruptor.

interior Bombilla fundida. •Vea Reemplazar las bombillas.

Agua en el piso de la Cubos atrapados en •Empuje los cubos en el vertedero con una cuchara

cocina o en el fondo el orificio. de madera.

del congelador

El refrigerador nunca El sistema de congelación •Esto es normal. El refrigerador se apagará si la

se apaga pero las mantiene al compresor puerta permanece cerrada por 2 horas.

temperaturas están bien funcionando durante la

puerta está siendo abierta.

El refrigerador La puerta está abierta. •Cierre la puerta.

está pitando

Los alimentos no se Empaque. •Aumente el tiempo o vuelva a empacar en plástico.

descongelan / enfrían Selección incorrecta del peso. •Seleccione un peso mayor.

Artículo con alto contenido •Seleccione un peso mayor.

de grasa.

No se está usando la bandeja •Coloque los alimentos en la bandeja y deje espacio entre

de Enfriar / Descongelar. los mismos para permitir un mejor flujo del aire.

La temperatura real no La unidad recientemente •Permita que transcurran 24 horas para que el sistema

es igual a la temperatura se conectó. se estabilice.

establecida La puerta permacene abierta •Permita que transcurran 24 horas para que el sistema

por mucho tiempo. se estabilice.

Se introdujo comida tibia •Permita que transcurran 24 horas para que el sistema

al refrigerador. se estabilice.

El ciclo de descongelamiento •Permita que transcurran 24 horas para que el sistema

está en proceso. se estabilice.

La función Select Temp El control de temperatura del •Esto es normal. Para reducir el consumo de energía

o Beverage Center refrigerador está colocado en eléctrica, la funciona Select Temp Beverage Centery

no funciona una posicion más tibia. se apaga cuando el control de la temperatura del

refrigerador se pone a un nivel más cálido.

La función Beverage Center •Presione el botón Beverage Center para reinicializar.

se apaga después de 6 meses

de operación continua.

La puerta no se cierre El sello de la puerta en el lado de •Aplique parafina en la superficie frontal de la junta.

correctamente la bisagra está pegado o doblado.

Un anaquel de la puerta está •Mueva el anaquel de la puerta a una posición superior.

chocando con unas de las

parrillas internas del refrigerador. 125

Durante: GE reemplazará:

Un año Cualquier parte del refrigerador que falle debido a un defecto en materiales o mano de obra.

A partir de la fecha Durante este GE también proporcionará año de garantía completa, sin costo, mano de obra y

de compra original servicio en su hogar para reemplazar las partes defectuosas.

Cinco años Cualquier parte del sistema sellado de refrigeración, (compresor, condensador, evaporador y todas

A partir de la fecha tuberías de conexión) que falle debido a un defecto en materiales o mano de obra. Durante este

de compra original cinco años de garantía completa del sistema sellado de refrigeración, GE también proporcionará,

sin costo, mano de obra y servicio en su hogar domicilio para reemplazar la pieza defectuosa

dentro del sistema de refrigeración sellado.

La vida del producto Los deslizadores de extensión total, si es que fallaran debido a defectos en los materiales o en

A partir de la fecha la fabricación. Durante la garantía durante la vida de este producto, usted será responsable

de compra original por cualquier labor o costos de servicio relacionados.

Treinta días Cualquier parte del cartucho del filtro de agua que falle debido a defectos en los

A partir de la fecha materiales o manufactura. Durante esta garantía limitada de treinta días, GE también

de compra original proporcionará sin costo, un cartucho de filtro de agua de repuesto.

del refrigerador

126

Garantía del Refrigerador. (Para consumidores en los EE.UU.)

Todos los servicios los proporcionarán nuestros centros de

fábrica o nuestros prestadores Customer Care ®autorizados.

Para concertar una cita de servicio, en línea, 24 horas al día,

póngase en contacto con nosotros en ge.com, o llame al

800.GE.CARES (800.432.2737).

■Viajes de servicio a su hogar para enseñarle cómo usar

el producto.

■Una instalación incorrecta, entrega o mantenimiento.

■Fallas del producto si hay abuso, mal uso, o uso para

otros propósitos que los propuestos, o uso para fines

comerciales.

■Pérdida de alimentos por averías.

■Reemplazo de fusibles de su hogar o reajuste de

interruptores de circuito.

■Causar daños después de la entrega.

■Reemplazo del cartucho del filtro para agua debido

a presión de agua afuera de las limites de operación

especificados o sedimento excesivo en el suministro

de agua.

■Reemplazo de las bombillas o de los cartuchos de filtro

de agua diferente a como se especifica anteriormente.

■Daño al producto causado por accidente, fuego,

inundaciones o actos de Dios.

■Daño incidental o consecuencial causado por posibles

defectos con el aparato.

Lo que GE no cubrirá

Esta garantía se extiende al comprador original y a cualquier propietario que lo suceda para el caso de productos comprados

para uso doméstico normal en los Estados Unidos. En Alaska, usted tendrá que pagar el flete del producto o los costos de viaje

del técnico de servicio hasta su hogar.

Algunos estados no permiten la exclusión o limitación de daños incidentales o consecuenciales. Esta garantía le proporciona

derechos legales específicos, y puede tener otros derechos que pueden variar de un estado a otro. Para conocer los derechos

legales de su estado, consulte con su oficina local de asuntos del consumidor o al procurador general de su estado.

Garantidor: General Electric Company. Louisville, KY 40225

Grape aquí su recibo. Se requiere

facilitar prueba de la fecha de

compra original para obtener un

servicio bajo la garantía.

Solucionar problemasServicio al consumidor Operación SeguridadInstalación

NSF

Probado y Certificado según las normas ANSI/NSF 42 y 53 para la

reducción de:

Estándar No. 42: Efectos Estéticos

Unidad química

Reducción del sabor y olor

Reducción de cloro

Unidad de filtrado mecánico

Reducción de partículas, Clase I

Estándar No. 53: Efectos sobre

la salud

Unidad de reducción química

Reducción del plomo y A

trazine

Reducción

del Lindane y 2,4-D

Unidad de filtrado mecánico

Reducción de quistes

Reducción de turbidez

127

Hoja de Datos de Funcionamiento

Sistema de Filtración GE SmartWater

Cartucho GWF/HWF

Este sistema se p127-ha sometido a las pruebas NSF/ANSI 42/53 a fin de reducir las sustancias presentadas a continuación.

Se redujo la concentración de las sustancias indicadas en el agua que ingresan en el sistema a una concentración menor

o igual al límite permitido para el agua que sale del sistema, como se especifica en NSF/ANSI 42/53.*

(Factores de 100% incorporados para la utilización no medida)

Estándar No. 42: Efectos estéticos

Parámetros USEPA Calidad del Effluent % de reducción Reducción

MCL influente concentración Promedio Máximo Promedio Mínimo mínima necesaria

Cloro — 2,0 mg/L + 10% 0,02 ppm 0,05 ppm 98,90% 97,37% > 50%

T & O — — — — — — —

Partículas** — at least 10.000 partículas/mL 3.978 7.800 98,00% 96,10% > 85%

Estándar No. 53: Efectos Relativos a la Salud

Parámetros USEPA Calidad del Effluent % de reducción Reducción

MCL influente concentración Promedio Máximo Promedio Mínimo mínima necesaria

Turbidez 1 NTU*** 11 + 1 NTU*** 0,07 NTU 0,1 NTU 99,71% 99,59% 0,5 NTU

Quistes

99,95% Reducción

50.000 L mínimo 26 55 99,97% 99,95% > 99,95%

Plomo a pH 6,5 15 ppb 0,15 mg/L + 10% 1 ppb 1 ppb 99,37% 99,37% 0,010 mg/L

Plomo a pH 8,5 15 ppb 0,15 mg/L + 10% 1,8 ppb 4,3 ppb 98,8% 97,13% 0,010 mg/L

Lindane

0,0002 ppm

0,002 mg/L + 10%

0,00005 ppm 0,00005 ppm

91,93% 91,93% 0,0002 mg/L

Atrazine

0,003 ppm

0,009 mg/L + 10% 0,002 ppm 0,003 ppm 76,19% 64,28% 0,003 mg/L

2,4-D

0,100 ppm

0,210 mg/L + 10% 0,042 ppm 0,090 ppm 84,89% 67,63% 0,07 mg/L

Asbestos

99%

107a 108fibras/litro; 0,32 MFL/ml 1,2 MFL/ml 99,95% 99,82% 99%

las fibras son mayores a

10 micrometros de longitud

* Probado utilizando una tasa de flujo de 0,5 gpm (1,8927 l/min.); presión de 60 psig (4,218 Kg/cm2); pH de 7,5 ± 0,5; temp. de 20° ± 2,5°C

** Medición en partículas/ml. Las partículas usadas eran de 0,5–1 micrón.

*** Unidades de turbidez Nefelométrica—NTU

Especificaciones de Operación

Capacidad: certificado para hasta 300 galones (1135 litros ); hasta seis meses para los modelos sin luz indicadora de reemplazo de filtro; hasta

un año para los modelos con luz indicadora de reemplazo de filtro

Requerimientos de presión: 40–120 psi (2,8–8,2 bar), sin choque

Temperatura: 33°–100°F (0,6°–38°C)

Tasa de flujo: 0,5 gpm (1,9 lpm)

Requerimientos Generales de Instalación/Operación/Mantenimiento

Lave el nuevo cartucho a la tasa máxima por 3 minutos para sacar el aire atrapado.

Reemplace el cartucho cuando el flujo se haga muy lento.

Avisos Especiales

Las instrucciones de instalación, las piezas, la información sobre la disponibilidad de servicio y la garantía estándar se incluyen con el producto

al enviarlo.

Este sistema de agua potable debe mantenerse conforme a las instrucciones del fabricante, incluyendo el reemplazo de los cartuchos.

No se utiliza en los sitios donde el agua es de calidad microbiológicamente dudosa, ni con aguas de calidad desconocida, sin una desinfección

adecuada antes o después del sistema; el sistema puede utilizarse con aguas desinfectadas que puedan contener quistes filtrables.

Los contaminantes u otras substancias que este sistema de tratamiento de agua puede remover o reducir, no están presentes, necesariamente,

en su agua.

Verifique el acatamiento de las leyes y reglamentos estatales y locales.

Tome en cuenta que aunque las pruebas se realizaron bajo condiciones estándar de laboratorio, el resultado real puede variar. Los

sistemas se deben instalar y operar de acuerdo con los procedimientos y las pautas que recomienda el fabricante.

Hecho por General Electric, Appliance Park, Louisville, KY 40225

128

Para Compras Hechas en Iowa: Este formulario debe ser firmado y fechado por el comprador y el vendedor antes de la

conclusión de esta venta. Este formulario debe ser conservado en archivo por el comprador por un mínimo de dos años.

COMPRADOR: VENDEDOR:

Nombre Nombre

Dirección Dirección

Ciudad Estado Código Postal Ciudad Estado Código Postal

Firma Fecha Firma Fecha

129

Notas.

Servicio al consumidorSolucionar problemasOperaciónSeguridad Instalación

130

Notas.

Solucionar problemasServicio al consumidor Operación SeguridadInstalación

131

Servicio al consumidor.

Página Web de GE Appliances ge.com

¿Tiene alguna pregunta sobre su electrodoméstico? ¡Pruebe la página Web de GE Appliances 24 horas al

día, cualquier día del año! Para mayor conveniencia y servicio más rápido, p131-ya puede descargar los Manuales

de los Propietarios, pedir piezas o incluso hacer una cita en línea para que vengan a realizar una

reparación. También puede “Ask Our Team of Experts ™” (Preguntar a nuestro equipo de expertos) sobre

cualquier cuestión y mucho más...

Solicite una reparación ge.com

El servicio de expertos GE está a tan sólo un paso de su puerta. ¡Entre en línea y solicite su reparación

cuando le venga bien 24 horas al día cualquier día del año! O llame al 800.GE.CARES (800.432.2737)

durante horas normales de oficina.

Real Life Design Studio (Estudio de diseño para la vida real)

ge.com

GE apoya el concepto de Diseño Universal—productos, servicios y ambientes que pueden usar gente de

todas las edades, tamaños y capacidades. Reconocemos la necesidad de diseñar para una gran gama de

habilidades y dificultades físicas y mentales. Para más detalles cobre las aplicaciones de GE Diseño Universal,

incluyendo ideas de diseño para la cocina para personas con discapacidades, mire nuestra página Web hoy

mismo. Para personas con dificultades auditivas, favor de llamar al 800.TDD.GEAC (800.833.4322).

Garantías ampliadas ge.com

Compre una garantía ampliada y obtenga detalles sobre descuentos especiales disponibles mientras su garantía

está aún activa. Puede comprarla en línea en cualquier momento, o llamar al (800.626.2224) durante horas

normales de oficina. GE Consumer Home Services estará aún ahí cuando su garantía termine.

Piezas y accesorios ge.com

Aquellos individuos con la calificación necesaria para reparar sus propios electrodomésticos pueden

pedir que se les manden las piezas o accesorios directamente a sus hogares (aceptamos las tarjetas

VISA, MasterCard y Discover). Haga su pedido en línea hoy, 24 horas cada día o llamar por teléfono

al 800.626.2002 durante horas normales de oficina.

Las instrucciones descritas en este manual cubren los procedimientos a seguir por cualquier usuario. Cualquier

otra reparación debería, por regla general, referirse a personal calificado autorizado. Debe ejercerse precaución

ya que las reparaciones incorrectas pueden causar condiciones de funcionamiento inseguras.

Póngase en contacto con nosotros ge.com

Si no está satisfecho con el servicio que recibe de GE, póngase en contacto con nosotros en nuestra

página Web indicando todos los detalles así como su número de teléfono o escríbanos a:

General Manager, Customer Relations

GE Appliances, Appliance Park

Louisville, KY 40225

Registre su electrodoméstico ge.com

¡Registre su nuevo electrodoméstico en línea–cuando usted prefiera! El registrar su producto a tiempo le

proporcionará, si surgiera la necesidad, una mejor comunicación y un servicio más rápido bajo los términos

de su garantía. También puede enviar su tarjeta de registro pre-impresa que se incluye en el material de

embalaje o recorte y use el formulario de este Manual del Propietario.

Consumer Support.

GE Appliances Website In the U.S.: ge.com

Have a question or need assistance with your appliance? Try the GE Appliances Website 24 hours a day,

any day of the year! For greater convenience and faster service, you can now download Owner’s Manuals,

order parts, catalogs, or even schedule service on-line. You can also “Ask Our Team of Experts ™” your questions,

and so much more... In Canada: geappliances.ca

Schedule Service In the U.S.: ge.com

Expert GE repair service is only one step away from your door. Get on-line and schedule your service at your

convenience 24 hours any day of the year! Or call 800.GE.CARES (800.432.2737) during normal business hours.

In Canada, call 1.800.361.3400

Real Life Design Studio In the U.S.: ge.com

GE supports the Universal Design concept—products, services and environments that can be used by people of all

ages, sizes and capabilities. We recognize the need to design for a wide range of physical and mental abilities and

impairments. For details of GE’s Universal Design applications, including kitchen design ideas for people with

disabilities, check out our Website today. For the hearing impaired, please call 800.TDD.GEAC (800.833.4322).

In Canada, contact: Manager, Consumer Relations, Camco, Inc.

Suite 310, 1 Factory Lane

Moncton, N.B. E1C 9M3

Extended Warranties In the U.S.: ge.com

Purchase a GE extended warranty and learn about special discounts that are available while your warranty is still

in effect. You can purchase it on-line anytime, or call 800.626.2224 during normal business hours. GE Consumer

Home Services will still be there after your warranty expires. In Canada, call 1.888.261.2133

Parts and Accessories In the U.S.: ge.com

Individuals qualified to service their own appliances can have parts or accessories sent directly to their homes

(VISA, MasterCard and Discover cards are accepted). Order on-line today, 24 hours every day or by phone at

800.626.2002 during normal business hours.

Instructions contained in this manual cover procedures to be performed by any user. Other servicing generally should be

referred to qualified service personnel. Caution must be exercised, since improper servicing may cause unsafe operation.

Customers in Canada should consult the yellow pages for the nearest Camco service center, or call 1.888.261.3055.

If you are not satisfied with the service you receive from GE, contact us on our Website with all the details including

your phone number, or write to: General Manager, Customer Relations

GE Appliances, Appliance Park

Louisville, KY 40225

In Canada: geappliances.ca, or write to: Director, Consumer Relations, Camco, Inc.

Suite 310, 1 Factory Lane

Moncton, N.B. E1C 9M3

communication and prompt service under the terms of your warranty, should the need arise. You may also

mail in the pre-printed registration card included in the packing material. In Canada: geappliances.ca

Printed in Mexico

Produkt Specifikationer

Mærke:	GE
Kategori:	Køleskab
Model:	Profile PSS26NHPBB

Har du brug for hjælp?

Hvis du har brug for hjælp til GE Profile PSS26NHPBB stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Køleskab GE Manualer

GE Profile PBV10R5VSS Manual

7 August 2025

GE PGD29BYTFS Manual

7 August 2025

GE TPG24PRDBS Manual

7 August 2025

GE CAE28DM5TS5 Manual

7 August 2025

GE CIC36RP2VS1 Manual

7 August 2025

GE DSHF9NGYWW Manual

7 August 2025

GE P29BYTFS Manual

7 August 2025

GE C29DP3TD1 Manual

7 August 2025

GE Artistry ABE20EBS Manual

7 August 2025

GE DSHF9NGYBB Manual

6 August 2025

Køleskab Manualer

Nyeste Køleskab Manualer

Beverage-Air SPED72HC-18C-6 Manual

13 August 2025

Beverage-Air SPE27HC-C-B Manual

13 August 2025

Smeg FAB30ROR6 Manual

13 August 2025

Beverage-Air MarketMax MMR35HC-1-W Manual

13 August 2025

Beverage-Air SPED72HC-12M-2-CL Manual

13 August 2025

Beverage-Air SPED72HC-10-2-CL Manual

13 August 2025

Beverage-Air WTR48AHC-FLT Manual

13 August 2025

Beverage-Air SPED60HC-16-2-CL Manual

13 August 2025

Beverage-Air SPED60HC-16-4-CL Manual

13 August 2025

Beverage-Air UCRD119AHC-4 Manual

13 August 2025
