Bestimmungsgemäßer Gebrauch.
Mit dem Kauf dieses Artikels haben Sie sich für ein qualitativ hochwertiges GEV
Produkt entschieden. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch,
um ein einwandfreies Funktionieren zu gewährleisten. Bewahren Sie diese Anleitung
auf, um gegebenenfalls später nachlesen zu können. Das Produkt ist nur für den
sachgemäßen Gebrauch (wie in der Bedienungsanleitung beschrieben) bestimmt.
Änderungen, Modifi kationen oder Lackierungen dürfen nicht vorgenommen werden,
da sonst jeglicher Gewährleistungsanspruch entfällt.
Arbeitshinweise
Der Dämmerungsschalter LCT 865 mit integrierter Digitaluhr sowie Lux-Wert
Erkennungsfunktion ist für den Einsatz im Außenbereich bestimmt. Durch einen
potentialfreien Kontakt kann der Dämmerungsschalter die Außenbeleuchtung oder auch
andere Verbraucher steuern, z. B. einen Gartenbrunnen, Pumpen, etc..
Sicherheitshinweise
Die Montage darf nur von einem Fachmann unter Berücksichtigung der landesüblichen
Installationsvorschriften ausgeführt werden. Vor den Installationsarbeiten ist die
Stromversorgung und die Stromkreissicherung abzuschalten. Die fest verlegte
Leitung ist über einen Leitungsschutzschalter (230 V AC, 10 A) Typ C nach EN60898-1
vor Überlast zu schützen.
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden,
wird keine Haftung übernommen! Für Folgeschäden von Sachen oder Personen, die
durch unsachgemäße Handlung oder Nichtbeachtung der Sicherheitshinweise verursacht
werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch.
Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/oder
Verändern des Gerätes nicht gestattet.
Eigenschaften
Der Dämmerungsschalter verfügt über eine Digitaluhr in 24h- Format.
Die Schaltzeit der Beleuchtung kann im Block als Arbeitswoche (von Montag bis Freitag),
Wochenende (von Samstag bis Sonntag) und als Einzeltage belegt werden.
Jeder Tag bzw. Blocktage sind zusätzlich mit 7 Schaltzyklen belegbar.
Aktivierung/Deaktivierung von Schalzeiten.
Mit Hilfe der „LERNEN/TEST“ Funktion führt der Dämmerungsschalter folgende Befehle aus:
Funktionstest,
automatischer und manueller Empfang des DCF-Signals,
Einlesen und Abspeicherung des gewünschten Lux-Wertes, bei dem die Schaltzeiten
durchgeführt werden sollten.
Montageort

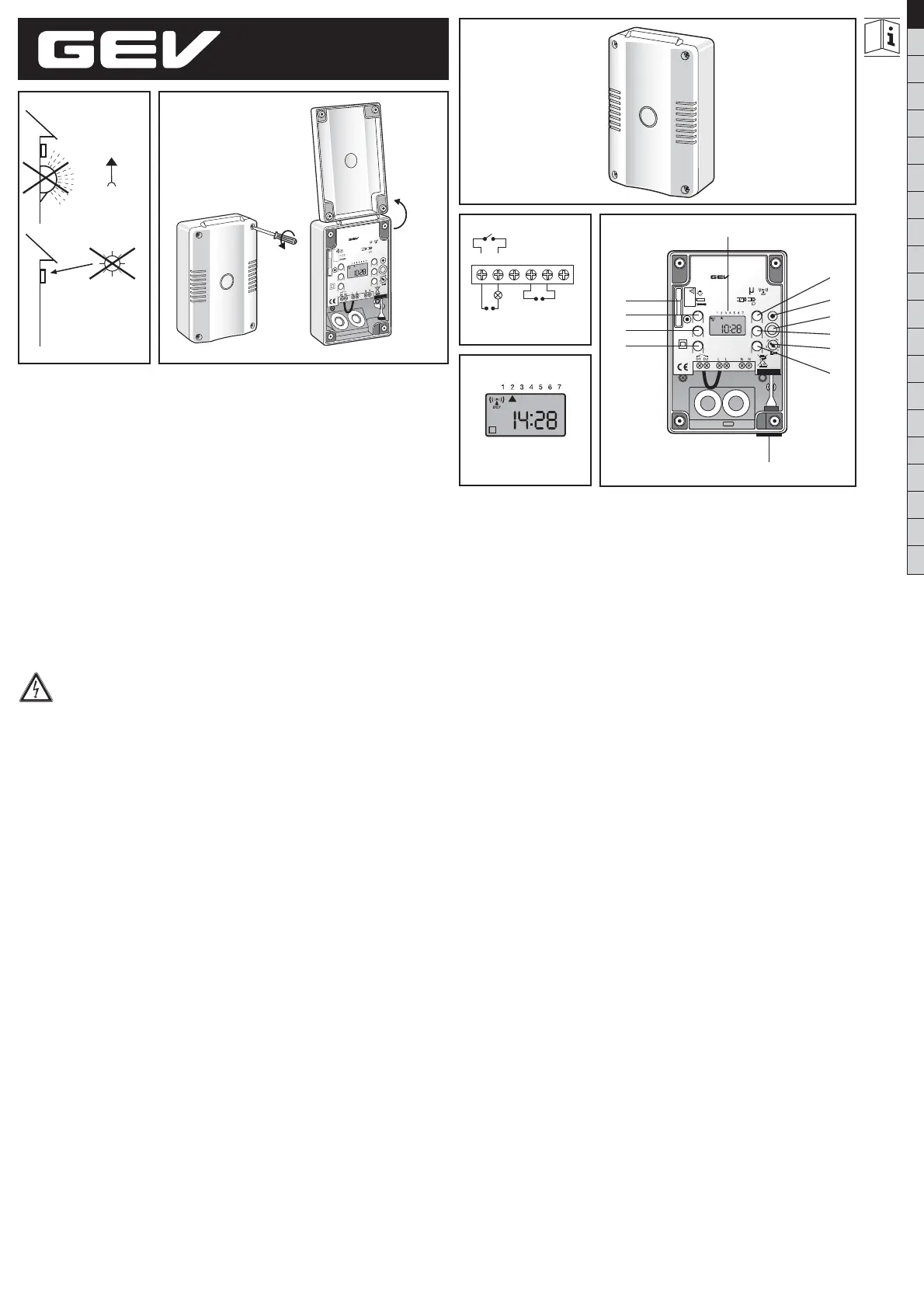

Bitte nicht direkt oder in unmittelbarer Nähe von Sonnen- oder Kunstlicht montieren (Abb. A).
Flächen, die durch Dauerschatten bedeckt sind, sollten vermieden werden.
Der empfohlene Montageort sollte eben, senkrecht und nach Norden gerichtet sein,
sowie nicht von direkter Sonneneinstrahlung betro en sein (Abb. A).
Der Mindestabstand von möglichen Störquellen wie z. B. elektrisch gesteuerten
Metallschränken, Elektrozäunen, Sicherungskästen usw., sollte ca. 3 m betragen.
Installation/Montage
Überprüfen Sie, ob die Anschlussleitung spannungsfrei ist!
Schrauben Sie die Gehäuseabdeckung ab und montieren den Dämmerungsschalter mit
der Leitungseinführung nach unten auf die vorgesehene Fläche. Die Leitungseinführung
darf nur in fester Verlegung erfolgen (wasserdichter Leitungsanschluss). Das Netzkabel
darf ausschließlich durch die Gummidichtung eingeführt und gemäß Schaltbild
(Abb. C) verdrahtet werden. Von L (Netzspannung) zu D2 (potenzialfreier Kontakt) liegt
eine Brücke von 1,5 mm². Wenn der Relaiskontakt für Kleinspannung genutzt werden soll,
muss diese Brücke entfernt werden. Wenn Sie das Gerät ordnungsgemäß angeschlossen
haben, schalten Sie die Stromspannungsversorgung ein.
Funktionsbeschreibung
Der Dämmerungsschalter schaltet die Beleuchtung nach ca. 60 Sek. ein, wenn das
Umgebungslicht unter dem eingestellten Lux-Wert liegt und alle Zeitschaltprogramme
ausgeschaltet sind.
Wenn der Dämmerungsschalter auf „unendlich“ („∞“ Abb. D10) Lux-Wert eingestellt ist,
dann funktioniert der Dämmerungsschalter wie eine Zeitschaltuhr.
Die rote LED (Abb. D7) bleibt aus, wenn das Umgebungslicht höher ist als der voreingestellte
Lux-Wert.
Die rote LED geht an, wenn das Umgebungslicht dunkler ist als der voreingestellte Lux-Wert.
Wenn der Lux-Wert länger als 60 Sek. unterschritten wird, dann bleibt die rote LED weiterhin
an und die Beleuchtung bzw. ein potenzialfreier Kontakt wird erst dann eingeschaltet,
wie dies im Zeitschaltprogramm hinterlegt wurde.
Wenn das Umgebungslicht über dem voreingestellten Lux-Wert liegt, dann bleibt die rote
LED an und die Beleuchtung bzw. der potenzialfreie Kontakt aus, trotzt des hinterlegten
Zeiteinschaltprogramms.
Einstellung der aktuellen Uhrzeit und des Datums
Nachdem der Dämmerungsschalter an die Netzspannung angeschlossen wurde, ist
eine in regelmäßigen Abständen aufblinkende Anzeige auf dem Display zu sehen. Um
den Vorgang zu unterbrechen, drücken Sie bitte auf die Taste < 3 Sek. Jetzt ist „UHR“
die Uhranzeige dauerhaft eingeblendet und das Gerät befi ndet sich im Betrieb-Modus.
Die Einstellung von Wochentag und Uhrzeit wird wie folgt vorgenommen: Um in den
Programmiermodus zu gelangen, drücken Sie bitte auf die „UHR“ Taste (Abb. D3) länger
als 3 Sek. Die Displayanzeige blinkt wieder permanent! Der Wochentag wird durch das
mehrmalige Betätigen der „TAG“ Taste (Abb. D6) bestimmt. Die Wochentage entsprechen
über dem Display aufgedruckte Zi er 1-7 (Abb. D5), z. B. 4 = Donnerstag. Die Uhrzeit
wird mit Hilfe der „STUNDE“ (Abb. D9) und „MINUTE“ Tasten (Abb. D11) eingestellt.
Um Eingaben zu speichern und das Programmiermodus zu beenden, drücken Sie auf
die „UHR“ Taste < 3 Sek.
Belegung der Schaltprogramme
Ein Tag bzw. die Blocktage, können mit 7 Schaltzyklen belegt werden. Um dieses zu
programmieren, drücken Sie bitte auf die „PROG.“ Taste (Abb. D2). Jetzt ist auf dem
Display links die „PROG.“ Anzeige zu sehen, die mit 7 EIN/AUS Schaltzyklen belegt
werden kann. Mit der „TAG“ Taste wird der Tag bzw. Blocktage ausgewählt und mit der
„UHR“ und „MINUTE“ Tasten die Uhrzeit bestimmt. Um die Einstellungen zu speichern
und aus dem Programmiermodus zu gelangen, betätigen Sie die „PROG.“ Taste < 3 Sek.
Deaktivieren/Aktivieren von Schaltzeiten
Diese Funktion ermöglicht die belegten Schaltzeiten vorrübergehend zu deaktivieren bzw.
zu aktivieren. Bitte drücken Sie auf die „PROG.“ Taste < 3 Sek., um in den Auswahlmodus
der Schaltzeiten zu gelangen. Um eine EIN-Schaltzeit zu pausieren, suchen Sie mit Hilfe
der „PROG.“ Taste die Schaltzeit aus, z. B.: „08:35 ON“ und halten Sie die „PROG.“ Taste
> 3 Sek. gedrückt, bis auf dem Display Anzeige zu sehen ist. Jetzt ist die „OFF“ EIN-
Schaltzeit deaktiviert. Wenn Sie die EIN-Schaltzeit wieder aktivieren wollen, drücken
Sie auf die „PROG.“ Taste und suchen die deaktivierte Schaltzeit aus, danach halten Sie
die „PROG.“ Taste > 3 Sek. gedrückt, bis auf dem Display die „ON“ Anzeige aufblinkt.
Anschließend lassen Sie sie los. Die Anzeige blinkt noch ca. 2 Sek. auf und die aktivierte
EIN-Schaltzeit wird eingeblendet.
Die AUS-Schaltzeit wird genauso aktiviert/deaktiviert wie oben beschrieben.
Löschen von Schaltzeiten
Mit Hilfe der LÖSCHEN/ZURÜCKSETZEN (Abb. D1) Taste können Sie die EIN/AUS
Zeiteinstellungen löschen. Zuerst drücken Sie auf die „PROG.“ Taste und wählen Sie die
Schaltzeit aus, die gelöscht werden soll. Beim Drücken der LÖSCHEN/ZURÜCKSETZEN
Taste < 3 Sek. wird die ausgewählte Schaltzeit gelöscht.
ACHTUNG: Bei längerem Drücken > 3 Sek. werden alle hinterlegten Programme
gelöscht.
LERNEN/TEST Funktion
Durch das Betätigen der LERNEN/TEST Taste (Abb. D12) können folgende Programme
durchgeführt werden: Testfunktion, Einlesen des Lichtwertes sowie Empfang des DCF-
Signals. Die Nutzung dieser Taste ist nur dann möglich, wenn der Dämmerungsschalter
an der Netzversorgung angeschlossen ist.
N
S
W O
A B
LERNEN/T ES T
MINUT E
LÖSCHEN/Z URÜCKSETZ EN
Max. 2000W
Max. 1000VA
Max. 400W
STUNDEPROG.
TAGUHR
Batterie
CR2032
IP54
~
LCT 865
Digit ale DCF Z eit scha lt uhr mit
komb iniert en Dämmerung ssch alt er
Versorgungsspannung: 230V , 50 Hz
Max. 1000W
Batteriewechsel nur im spannungs-
freien Z ustand durchführen!
Max. 900VA/100 μ F
Verbraucher:
Rehkamp 13 - 30 853 Langenhagen - Germany
www.gev.de
Gutkes GmbH
Typ: LCT 865
C D
D1 D2 L L N N
AC
Load
230 V~,
50 Hz
E
LERNEN/T EST
MINUT E
LÖS CHEN/Z UR ÜCKSET Z EN
ST UND EPRO G.
TAGUHR
Batterie
CR2032
IP54
Max. 1000W
Batteriewechsel nu r im s pann ungs -
freien Z us tand
durchführen !
Max. 900VA/100 μ F
Verbraucher:
Max. 1 000VA
Max. 4 00W
Reh kam p 13 - 30853 Lange nh ag en - Ge rm an y
www.ge v.d e
Gutkes Gm bH
Max. 2000W
LCT 865
Digitale DCF Zeit schaltuhr mit
kombiniert en Dämmerungsschalter
Versorgung sspannung: 230V , 50 Hz~
1
11
12
29
5
3
6
7
10
8
4
Dämmerungsschalter LCT 865
