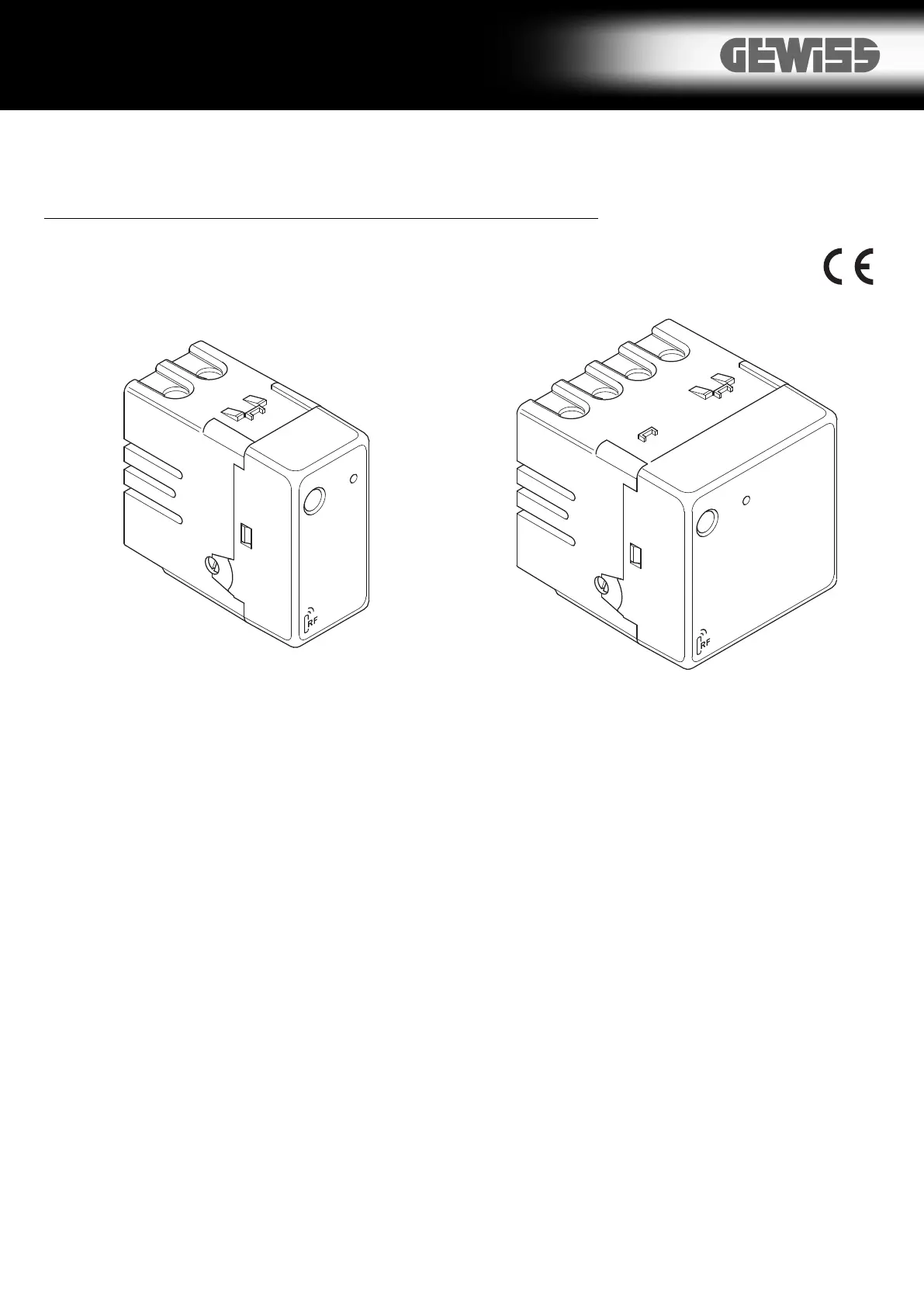

MODULO DI USCITA RF
RF OUTPUT MODULE - MODULE DE SORTIE RF - MÓDULO DE SALIDA RF - AUSGANGSMODUL RF
Attenzione ! La sicurezza dell'apparecchio è garantita solo attenendosi
alle istruzioni qui riportate. Pertanto è necessario leggerle e
conservarle. I prodotti del programma System devono essere installati
conformemente a quanto previsto dalla norma CEI 64-8 per gli
apparecchi per uso domestico e similare, in ambienti non polverosi ed
ove non sia necessaria una protezione speciale contro la penetrazione di
acqua. L'organizzazione di vendita GEWISS é a disposizione per
chiarimenti e informazioni tecniche. I prodotti della serie System RF
sono conformi alla direttiva R&TTE 1999/5/CE marzo 1999. La tecnologia
radio utilizzata garantisce che più impianti System RF possano operare
senza interferenza nel medesimo edificio. La presenza di altri sistemi
radio, che trasmettono in modo permanente sulla stessa frequenza (868
MHz), può generare disturbi.
Warning ! The safety of this appliance is only guaranteed if all the
instructions given here are followed scrupulously. These should be read
thoroughly and kept in a safe place. Products of the System program can
be installed in compliance with the requirements of HD 384 / IEC364
standards covering equipment for domestic and similar uses in a dust-
free environment and where no special protection against the penetration
of water is required. The GEWISS sales organization is ready to provide full
explanations and technical data on request. The RF System series
products conform to Directive R&TTE 1999/5/EC March 1999. The radio
technology used guarantees that several RF System installations can
operate in the same building without interference. The presence of other
radio systems permanently transmitting on the same frequency (868 MHz)
could cause disturbances.
Attention ! La sécurité de l'appareil n'est garantie que si les instructions
suivantes sont respectées. Il est donc nécessaire de les lire avec attention
et de bien les conserver. Les produits de la série System doivent être
installés conformément à ce qui a été prévu par les normes CEI 64-8 pour
les appareils à usage domestique et similaires, dans des environnements
non poussiéreux et là où il n’est pas nécessaire de mettre en place une
protection spéciale contre la pénétration de l’eau. L’organisation de vente
de la Société GEWISS est à disposition pour tous éclaircissements et toutes
informations techniques. Les produits de la série System RF sont
conformes aux Normes R&TTE 1999/5/CE mars 1999. La technologie radio
utilisée garantit que plusieurs équipements System RF peuvent opérer en
même temps dans le même édifice sans aucune interférence. La présence
d’autres systèmes radio qui transmettent de façon permanente sur la même
fréquence (868 MHz) peut engendrer des perturbations.
¡ Atención ! La seguridad del aparato está garantizada sólo si se respetan
las instrucciones aquí indicadas. Por lo tanto es necesario leerlas y
conservalas. Los productos del programa System deben instalarse
conforme a lo previsto por la norma CEI 64-8 para los aparatos de uso
doméstico y similar, en ambientes sin polvo y donde no sea necesaria una
protección especial contra la penetración de agua. La organización de
venta GEWISS está a disposición para aclaraciones e informaciones
técnicas. Los productos de la serie System RF son conformes a la directiva
R&TTE 1999/5/CE marzo 1999. La tecnología radio utilizada garantiza que
más instalaciones System RF pueden trabajar sin interferencia en el mismo
edificio. La presencia de otros sistemas radio, que transmiten
permanentemente en la misma frecuencia (868 MHz), puede generar
perturbaciones.
Achtung ! Die Sicherheit des Geräts ist nur durch Einhalten der hier
aufgeführten Anleitungen gewährleistet. Es ist daher notwendig, diese zu
lesen und aufzubewahren. Die Produkte des Programms System müssen
entsprechend der Vorgaben der Normen CEI 64-8 für Geräte mit Verwendung
in Wohngebäuden oder ähnlich eingebaut werden, in staubfreien Umgebungen
und an Orten wo kein besonderer Schutz gegen das Eindringen von Wasser
erforderlich ist. Die GEWISS Verkaufsorganisation steht für Aufklärungen
und technische Informationen zur Verfügung. Die Produkte der Reihe System
RF entsprechen den Richtlinien R&TTE 1999/5/CE - März 1999. Die
verwendete Funktechnologie garantiert dafür, dass mehrere System RF
Anlagen ohne Interferenzen im selben Gebäude arbeiten können. Die
Anwesenheit anderer Funksysteme, die permanent auf der selben Frequenz
(868 Mhz) senden, kann Störungen generieren.
3A
GW 20 980
GW 21 980
16A
GW 20 981
GW 21 981
SYSTEM RF
2
1
2
3
L
N
4
21
3
4
N
L

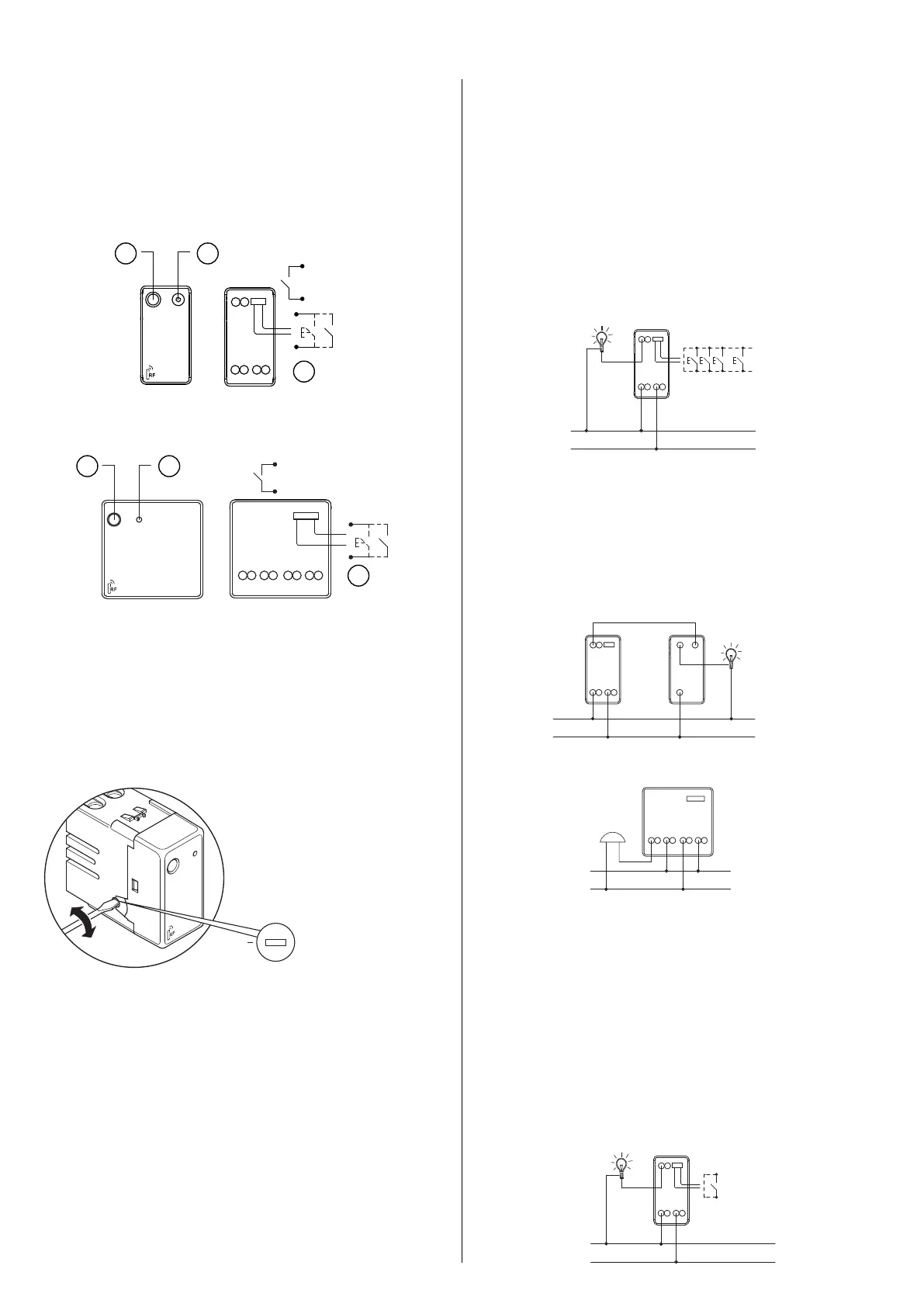

DESCRIZIONE
_
_____________________________________________
I moduli di uscita 3A e 16 A permettono di attuare, attraverso un’uscita a relè,
comandi radio provenienti da dispositivi della serie System RF, quali:
•
telecomandi,
•
pulsantiere,
•
moduli per ingressi convenzionali,
•
rilevatori IR con crepuscolare,
•
cronotermostati.
Modulo di uscita 3A
Modulo di uscita 16A
I moduli di uscita 3A e 16 A sono dotati di un led (A) multifunzione tricolore
(giallo/rosso/verde) per l’indicazione delle modalità operative e di un pulsante
frontale (B) per il comando locale del relè di uscita. All’ ingresso filare C è possibile
collegare contatti privi di potenziale di apparecchi di comando tradizionali
(interruttori, pulsanti, deviatori, ecc.). I moduli sono alimentati a 230V. Il contatto di
uscita del modulo 3A è in tensione, quello del modulo 16A è privo di potenziale. Un
selettore rotativo, consente la scelta della modalità di configurazione e di
funzionamento del dispositivo.
CONFIGURAZIONE
________________________________________________
Apprendimento configurazione
Per associare un modulo di uscita 3A o 16A ad uno o più dispositivi di comando, è
sufficiente ruotare il selettore nella posizione 0: il led multifunzione diventa rosso
fisso.
A questo punto, è necessario agire sul dispositivo che si intende abbinare, secondo
quanto descritto nel relativo foglio di istruzioni, in modo tale da generare il messaggio
di comando desiderato: il led multifunzione si spegne per circa 5 secondi per poi
riaccendersi (rosso) in attesa di un eventuale ulteriore abbinamento.
Ad ogni modulo di uscita è possibile associare fino ad un massimo di 16 canali di
comando. Nel caso in cui si raggiunga il numero massimo di associazioni possibili, il
led diventa rosso lampeggiante; in questo caso non è possibile effettuare ulteriori
associazioni.
Cancellazione configurazione
Per cancellare tutti gli abbinamenti effettuati, ruotare il selettore nella posizione 9:
il led multifunzione diventa giallo lampeggiante ad indicare che l’operazione è in
corso. Il led giallo fisso indica che la cancellazione è stata completata.
FUNZIONAMENTO
_
_______________________________________________
Il modo di funzionamento dei moduli di uscita è determinato in base alla posizione
scelta sul selettore rotativo.
Funzionamento bistabile con pulsante
Il funzionamento bistabile con pulsante (selettore in posizione 1) viene utilizzato nel
caso in cui si vogliano ottenere la chiusura e l’apertura del relè di uscita, in
corrispondenza dei comandi ricevuti, ad esempio, da una pulsantiera RF, e da
pulsanti convenzionali collegati al modulo attraverso l’ingresso filare: è questo il caso
in cui oltre al punto di comando RF si vogliono offrire dei punti di azionamento
tradizionali (con pulsanti).
Il pulsante frontale ed eventuali pulsanti collegati all’ingresso per comando a distanza
provocano il cambio di stato del relè di uscita ad ogni pressione.
•
Esempio: azionamento RF e punti di comando convenzionali
Funzionamento monostabile
Il funzionamento monostabile (selettore in posizione 2) viene utilizzato nel caso in cui
si voglia ottenere la chiusura impulsiva del relè per il tempo corrispondente, ad esempio,
alla pressione del pulsante di un telecomando: è questo il caso del comando di una
suoneria o di un dimmer.
Il pulsante frontale ed eventuali pulsanti collegati all’ingresso per comando a distanza
provocano la chiusura del relè di uscita per il tempo di pressione.
•
Esempio comando Dimmer
• Esempio comando suoneria
Funzionamento bistabile con interruttore
Il funzionamento bistabile con interruttore (selettore in posizione 3) viene utilizzato
nel caso in cui si vogliano ottenere la chiusura e l’apertura del relè di uscita, in
corrispondenza dei comandi ricevuti, ad esempio, da una pulsantiera RF, e da un
interruttore tradizionale collegato al modulo attraverso l’ingresso filare: è questo il
caso in cui un punto di comando RF viene aggiunto ad un interruttore preesistente
(o deviatori/invertitori).
Il pulsante frontale provoca il cambio di stato del relè ad ogni pressione; l’eventuale
interruttore collegato all’ingresso per comando a distanza provoca il cambiamento di
stato del relè ad ogni cambio di posizione dell’interruttore.
Gli ulteriori punti di comando sono ottenuti, ad esempio, con pulsantiere RF o
telecomandi.
• Esempio aggiunta punto di comando
3
1
2
N
L
1
2
3
P
ulsante
di comando
B
Led
mulfunzione
2
30V 50Hz
230V 50Hz
NA 3A-230V
A
I
ngresso per apparecchi
di comando tradizionali
(interruttori, pulsanti,
deviatori,ecc.)
C
Pulsante
d
i comando
B
Led
m
ulfunzione
N
A 16A-230V
A
I
ngresso per apparecchi
di comando tradizionali
(interruttori, pulsanti,
deviatori,ecc.)
C
0 - apprendimento configurazione
1 - funzionamento bistabile con pulsante
2 - funzionamento monostabile
3 - funzionamento bistabile con interruttore
4 - funzionamento temporizzato 500 ms
5 - funzionamento temporizzato 30 s
6 - funzionamento temporizzato 1 min
7 - funzionamento temporizzato 5 min
8 - funzionamento temporizzato 4 h
9 - cancellazione configurazione
0
1
23
4
5
6
7
8
9
12
3
N
L
Modulo uscita 3A
P
ulsanti
c
onvenzionali
Dimmer
1
2 3
1 2
3
L
N
G
W 20801
GW 20813
GW 20814
GW 20828
GW 20829
Modulo uscita 3A
Modulo uscita 3A
Suoneria
4 2 13
N
L
Modulo uscita 16A
12
3
L
N
Interruttore
convenzionale
preesistente
(privo di potenziale)
