Side 1/22

Goobay®

by Wentronic GmbH | Pillmanstraße 12

38112 Braunschweig | Germany

REV2020-11-04

V1.0aw

45283

Turmventilator

1 Sicherheitshinweise

Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige Hin-

weise zum korrekten Gebrauch.

• Lesen Sie die Betriebsanleitung vollständig und sorgfältig vor

Gebrauch.

Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Produk-

tes verfügbar sein.

• Bewahren Sie die Betriebsanleitung auf.

Stromschlaggefahr

Kommt der Ventilator mit Wasser in Berührung, kann das zu Stromschlägen

führen.

• Benutzen Sie das Gerät nicht mit feuchten Händen.

Regen, der auf den Ventilator spritzt, kann zu einem Stromschlag führen.

• Stellen Sie das Produkt nicht an ein offenes Fenster.

Einzugsgefahr

Rotierende Teile können lockere Kleidung, Haare, Vorhänge und ähnliches

einziehen.

• Halten Sie lange Haare und lose Kleidung vom Ventilator fern.

• Stellen Sie sicher, dass sich der Ventilator nicht in der Nähe von Vor-

hängen oder Gegenständen bendet, die in den Ventilator gezogen wer-

den können.

Dies kann zu Verletzungen oder Schäden am Gerät führen.

Verletzungsgefahr durch bewegliche Produktteile

Hinter dem Schutzgitter des Ventilators benden sich bewegliche Teile.

• Betreiben Sie das Gerät nur mit geschlossenem, intaktem Schutzgitter.

• Verwenden Sie das Gerät nicht, wenn das Schutzgitter beschädigt ist.

• Stecken Sie keine Finger oder Gegenstände durch das Schutzgitter.

• Ziehen Sie im Notfall, nach Gebrauch und bei Gewitter den Netzstecker

direkt am Steckergehäuse aus der Steckdose.

• Öffnen Sie niemals das Gehäuse.

• Modizieren Sie Produkt und Zubehör nicht.

• Schließen Sie Anschlüsse und Schaltkreise nicht kurz.

Ein defektes Gerät darf nicht in Betrieb genommen werden, sondern muss so-

fort vom Netz getrennt und gegen unbeabsichtigte Weiterbenutzung gesichert

werden.

• Benutzen Sie Produkt, Produktteile und Zubehör nur in einwandfreiem

Zustand.

• Vermeiden Sie extreme Belastungen wie Hitze und Kälte, Nässe und di-

rekte Sonneneinstrahlung, Mikrowellen sowie Vibrationen und mechani-

schen Druck.

• Betreiben Sie das Produkt nicht im Bereich von explosiven und/oder

brennbaren Gasen.

• Stellen und betreiben Sie das Produkt nicht in der Nähe von offenen

Flammen, Koch- oder wärmeerzeugenden Produkten wie Heizkörpern

und Öfen.

• Wenden Sie sich bei Fragen, Defekten, mechanischen Beschädigun-

gen, Störungen und anderen nicht durch die Begleitdokumentation be-

hebbaren Problemen, an Händler oder Hersteller.

• Reparieren Sie defekte Produkte nicht selbst, sondern wenden Sie sich

an den Händler oder Hersteller.

Nicht für Kinder und Personen mit physisch und/oder psychisch einge-

schränkten Fähigkeiten geeignet.

• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen unbeab-

sichtigte Benutzung.

• Montage, Betrieb, Pege, Lagerung, Transport, Entsorgung dürfen nur

von Endverbrauchern und Benutzern mit mechanischen und elektro-

technischen Grundkenntnissen durchgeführt werden.

• Betreiben Sie das Produkt nicht in staubigen Umgebungen und bei man-

gelhafter Belüftung.

• Decken Sie das Produkt nicht ab.

• Halten Sie Ventilatorschlitze und Lüftungsschlitze frei.

• Lassen Sie das Produkt im Betrieb NIE unbeaufsichtigt.

• Trennen Sie das Produkt bei Nichtgebrauch, bei Anbringung von Zube-

hörteilen, zur Reinigung oder Störung vom Netz.

2 Beschreibung und Funktion

2.1 Produkt

Das Produkt ist ein oszillierender, leiser Säulenventilator mit Stromkabel.

○ 3 Leistungsstufen: Leicht, Stark, Turbo

○ geeignet für Räume bis 15 m²

2.2 Lieferumfang

Ventiltorkörper, rechte Basis, linke Basis, 7 Kreuzschlitzschrauben (L 13,5 mm

x Ø 4 mm), Betriebsanleitung

2.3 Technische Daten

Artikelnummer 45283

Eingang 220-240 V

, 50/60 Hz

Nennleistung [W] 45

Ventilator Leistungsaufnahme (P) [W] 45,0

Leistungsaufnahme im Bereitschafts-

zustand (P

) [W]

0,0

Max. Volumenstrom (F) [m³/min] 32,0

Serviceverhältnis (SV) [(m³/min)/W] 0,71

Messnorm für die Ermittlung des Ser-

viceverhältnisses

IEC 60879:1986/COR1:1992

Max. Luftgeschwindigkeit (c) [m/s] 3,1

Schallleistungspegel (L

) [dB

] 60,0

Schutzart / Schutzklasse IPX0 / II

Farbe weiß

Geräteanschluss Eurostecker (Typ C, CEE 7/16)

Kabellänge (inkl. Stecker) [m] 1,6

Maße

B x H x T [cm]

Ø [cm]

12 x 77,5 x 14

Gewicht [g] 2450 g

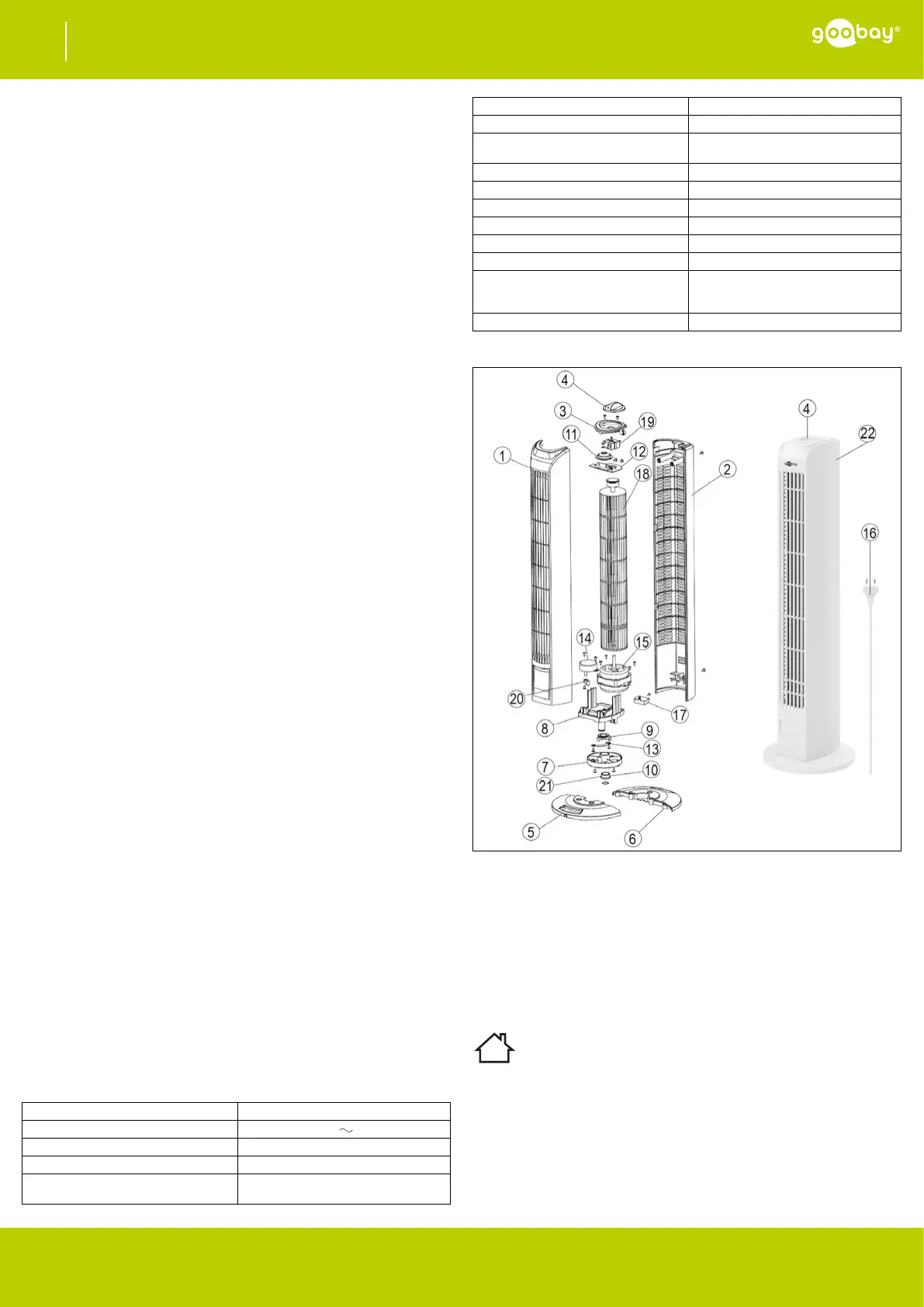

2.4 Bedienelemente Produktteile

1 Vorderes Gehäuse

2 Hinteres Gehäuse

3 Obere Abdeckung

4 Rotationsschalter

5 Linke Basis

6 Rechte Basis

7 Drehteller

8 Motorhalterung

9 Befestigung der Verbindungsstange

10 Befestigungsring

11 Lagerdeckel

12 Propellerhalter

13 Verbindungsstange

14 Synchronmotor

15 Motor

16 Netzkabel

17 Kondensator

18 Propeller

19 Schalter

20 Exzenterbuchse

21 Eisenkappe

22 Ventilatorkörper

3 Bestimmungsgemäßer Gebrauch

Eine andere als in Kapitel „Beschreibung und Funktion“ bzw. in den

"Sicherheitshinweisen" beschriebene Verwendung ist nicht gestattet.

Dieses Produkt darf nur in trockenen Innenräumen benutzt werden.

Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der

Sicherheitshinweise kann zu schweren Unfällen, Personen- und Sachschä-

den führen.

IPX0: Dieses Produkt ist nicht gegen Wasser geschützt.

4 Vorbereitung

1. Kontrollieren Sie den Lieferumfang auf Vollständigkeit und Unversehrt-

heit.

2. Vergleichen Sie die technischen Daten aller zu verwendenden Geräte

und stellen Sie die Kompatibilität sicher.

- 1 -

Änderungen vorbehalten.

BedienungsanleitungDE

Goobay®

by Wentronic GmbH | Pillmanstraße 12

38112 Braunschweig | Germany

REV2020-11-04

V1.0aw

45283

Turmventilator

5 Montage

1. Verbinden Sie die linke Basis (5) mit der rechten Basis (6) und stellen-

Sie sicher, dass die Klemmverbindung fest ist.

2. Setzen Sie den Ventilatorkörper (22) auf die zusammengesetze Basis.

3. Führen Sie das Netzkabel (16) durch die Mitte der zusammengesetzen

Basis.

4. Befestigen Sie den Ventilatorkörper mit Hilfe der 7 Schrauben auf der-

Basis.

6 Anschluss und Bedienung

Platzieren Sie das Produkt während des Betriebes auf eine stabile, ebene,

trockene und staubfreie Fläche, so dass es während des Betriebes nicht kip-

pen und der Bodenbelag durch Vibrationen nicht beschädigt werden kann.

Achten Sie darauf, dass das Anschlusskabel so verlegt wird, dass es nieman-

den behindert und nicht beschädigt wird.

1. Schließen Sie das Netzkabel des Ventilators an eine freie und gut zu-

gängliche Steckdose an.

2. Drehen Sie die Vorderseite des Ventilators in die Richtung, in die Sie lüf-

ten wollen.

Der Ventilator ist nun betriebsbereit.

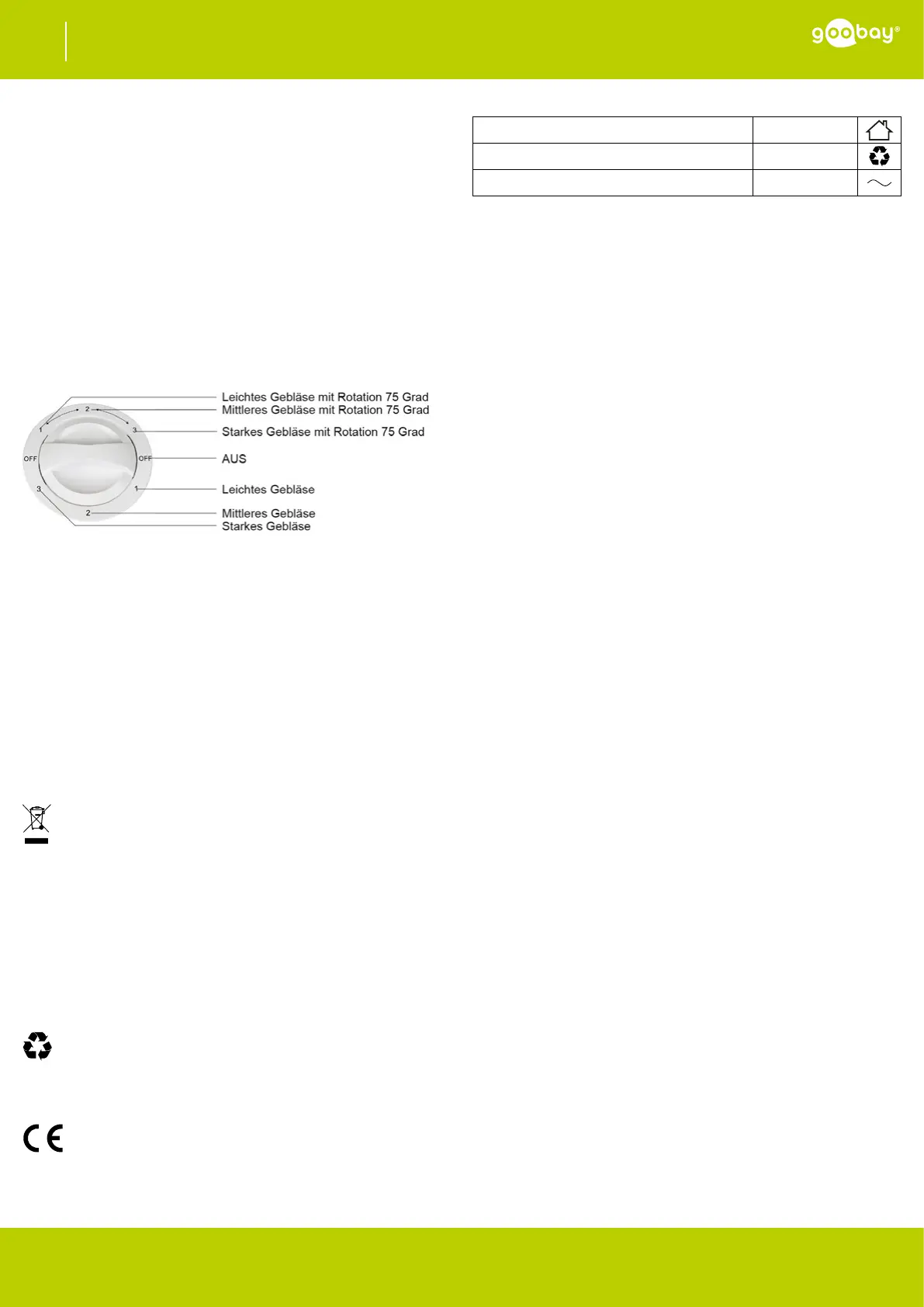

3. Stellen Sie am Rotationsschalter (4) die gewünschte Gebläsestufe und

Rotation ein. Orientieren Sie sich dabei an der nachfolgenden Grak.

4. Schalten Sie den Ventilator nach Gebrauch aus.

7 Wartung, Pege, Lagerung und Transport

Das Produkt ist wartungsfrei.

ACHTUNG! Sachschäden

• Verwenden Sie zum Reinigen nur ein trockenes und weiches Tuch.

• Verwenden Sie keine Reinigungsmittel und Chemikalien.

• Lagern Sie das Produkt bei längerem Nichtgebrauch für Kinder unzu-

gänglich und in trockener und staubgeschützter Umgebung.

• Lagern Sie das Produkt kühl und trocken.

• Heben Sie die Originalverpackung für den Transport auf.

• Lassen Sie Wartungs- und Reparaturarbeiten nur von Fachpersonal

durchführen.

• Kontrollieren Sie regelmäßig den festen Sitz der Schrauben.

• Ziehen Sie die Schrauben nicht zu fest an.

Gewinde können beschädigt werden.

8 Entsorgungshinweise

8.1 Produkt

Elektrische und elektronische Geräte dürfen nach der europäischen

WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren

Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung

zugeführt werden, weil giftige und gefährliche Bestandteile bei

unsachgemäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädi-

gen können.

Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpichtet, elek-

trische und elektronische Geräte am Ende ihrer Lebensdauer an den Herstel-

ler, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen

kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landes-

recht. Das Symbol auf dem Produkt, der Betriebsanleitung und/oder der Ver-

packung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung,

Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Bei-

trag zum Schutz unserer Umwelt.

WEEE Nr.: 82898622

8.2 Verpackung

Verpackungen können kostenlos in den entsprechenden Sammelstel-

len entsorgt werden - Papier in der Papiertonne, Kunststoffe im gelben

Sack und Glas im Altglas-Container.

DE4535302615620

9 EU-Konformitätserklärung

Mit dem CE-Zeichen erklärt Goobay®, eine registrierte Marke der

Wentronic GmbH, dass das Produkt die grundlegenden Anforderun-

gen und Richtlinien der europäischen Bestimmungen erfüllt.

10 Verwendete Symbole

Nur zur Verwendung im Innenbereich IEC 60417- 5957

Recycling

ISO 7001 - PI PF

066

Wechselspannung IEC 60417- 5032

- 2 -

Änderungen vorbehalten.

BedienungsanleitungDE

Produkt Specifikationer

Mærke:	Goobay
Kategori:	Ventilator
Model:	52718
Kode for international beskyttelse (IP):	IPX0
Type:	Husholdning tårnventilator
Vekselstrømsindgangsspænding:	230 V
Vekselstrømsindgangsfrekvens:	50 Hz
Bredde:	117 mm
Dybde:	140 mm
Højde:	765 mm
Vægt:	2550 g
Produktfarve:	Sort
Antal hastigheder:	3
Ledningslængde:	1.6 m
Strømforbrug (typisk):	50 W
Husmateriale:	Plast
Kabler inkluderet:	Vekselstrøm
Pakketype:	Kasse
Støjniveau:	59 dB
Fjernbetjening inkluderet:	Ja
Certificering:	CE, WEEE
Placering:	Gulv
Strømkilde type:	Vekselstrøm
Luftstrøm:	4.3 m³/t
Beskyttelsesklasse:	II
Højdejustering:	Ingen
Strømstiktype:	Type C
