Side 1/4

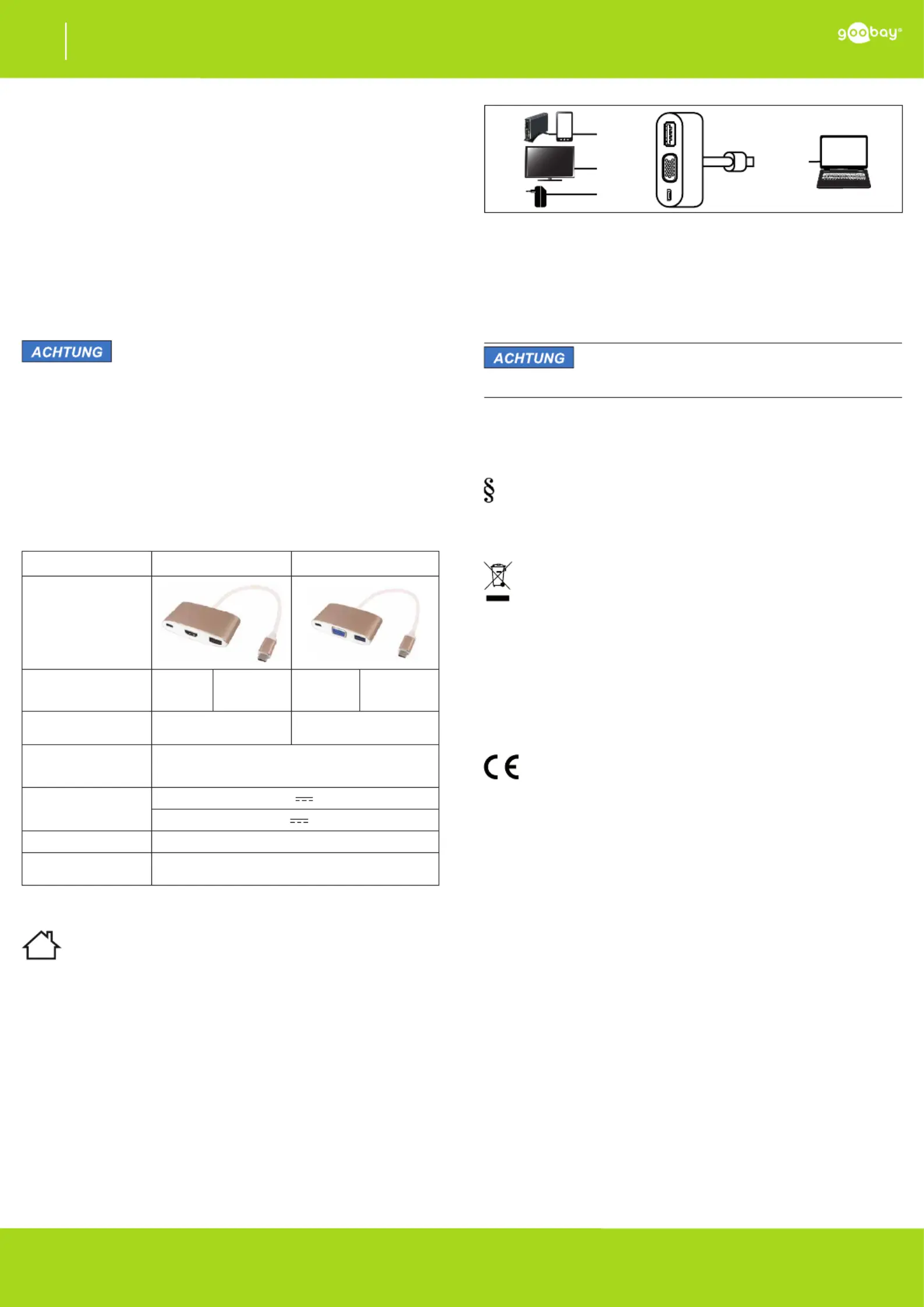

Betriebsanleitung

USB-C™ Multiport Adapter

- 1 -

Goobay

by Wentronic GmbH | Pillmannstraße 12

38112 Braunschweig | Germany

REV2016-01-14

V1.2

1 Sicherheitshinweise

1.1 Allgemein

• Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen.

Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zum korrekten

Gebrauch.

• Betriebsanleitung aufbewahren.

Sie muss bei Unsicherheiten und Weitergabe des Produktes verfügbar sein.

• Gehäuse nicht öffnen.

• Installations-, Demontage-, Wartungs- und Reparaturarbeiten nur von

ausgebildetem Elektro-Fachpersonal ausführen lassen.

• Technische Daten aller zu verwendenden Geräte vergleichen um Kompa-

tibilität sicher zu stellen.

• Defekte Produkte nicht selbst reparieren, sondern an den Händler oder

Hersteller wenden.

• ProduktundZubehörnichtmodizierenoderdemontieren.

• Belastungen, wie Hitze und Kälte, Nässe und direkte Sonneneinstrahlung

sowie Vibrationen und mechanischen Druck vermeiden.

• Nur im Trockenen verwenden.

1.2 Warnstufen

Warnung vor Gefahren, die bei Missachtung der Hinweise zu

Sachschäden führen können.

2 Beschreibung und Funktion

2.1 USB Multiport Adapter Typ C

Dieses Produkt dient der Schnittstellenerweiterung und Datenübertragung USB-C/

USB-A kompatibler Geräte an einen VGA- bzw. HDMI-TV oder Monitor. Über die

USB-C Buchse kann der Akku des angeschlossenen USB-C Geräts über ein optio-

nales USB-Netzteil geladen werden.

2.2 Lieferumfang

USB Multiport Adapter Typ C, Betriebsanleitung

2.3 Bedienelemente

Keine.

2.4 Technische Daten

Artikelnummer 66265 66273

Abbildung

Anschlüsse USB-C M

HDMI F,

USB-A 3.0 F,

USB-C F

USB-C M

VGA F,

USB-A 3.0 F,

USB-C F

max.Videoauösung

3840 x 2160p @ 30 Hz

(4K)

1920 x 1080p @ 60 Hz

(Full HD)

max. Daten-

übertragungsrate

USB-A: 5 Gbit/s

Lademöglichkeit des

USB-C Geräts

USB-C: F 5 V

, 3 A max.

USB-A F: 5 V

, 0.9 A max.

Isolationswiderstand 8 kV

unterstützte

Betriebssysteme

Apple OS 10, 10.2, Chrome OS

Tab. 1: Technische Daten

3 Bestimmungsgemäßer Gebrauch

Eine andere Verwendung als in Kapitel Beschreibung und Funktion

beschrieben, ist nicht zugelassen. Dieses Produkt darf nur in trockenen

Innenräumen benutzt werden. Das Nichtbeachten und Nichteinhalten

dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen und

Schäden an Personen und Sachen führen.

4 Vorbereitung

• Technische Daten aller zu verwendenden Geräte vergleichen um Kompa-

tibilität sicher zu stellen.

5 Anschluss

1. Schließen Sie den über den USB-C M Stecker an Ihr Multiport Adapter

USB-C kompatibles Gerät an.

2. Schließen Sie einen HDTV oder Monitor über dessen VGA- bzw. HDMI-

Eingang an die jeweilige Schnittstelle des Multiport Adapters an.

3. Schließen Sie ein Speichermedium über die USB-A Schnittstelle am

Multiport Adapter an.

4. Schließen Sie bei Bedarf ein USB-Netzteil an die USB-A F oder

USB-C F Schnittstelle an, wenn der Akku des über USB-C M ange-

schlossenen Geräts geladen werden soll.

Der USB-C F Eingang ist ein Ladeport ohne Datenübertragungsmöglichkeit.

Die Datenübertragung bzw. -anzeige wird über das USB-C M Quellgerät gesteuert.

USB-A 3.0 F

VG FA

USB-C F

USB-C M

Fig. 1: Anschluss

6 Installation

Vor, während und nach dem Betrieb sind keine Bedienelemente zu bedienen.

Vor oder während des Betriebs ist keine Softwareinstallation nötig.

Ab- und Wiedereinstecken der Geräte kann bei Fehlern zur Behebung dienen.

7 Wartung, Pege, Lagerung und Transport

Die Produkte sind wartungsfrei.

Sachschäden

• Nur ein trockenes und weiches Tuch zum Reinigen verwenden.

• Keine Reinigungsmittel und Chemikalien verwenden.

• Kühl und trocken lagern.

• Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in

trockener und staubgeschützter Umgebung lagern.

• Originalverpackung für den Transport aufheben und verwenden.

8 Haftungshinweis

Druckfehler und Änderungen an Produkt, Verpackung oder Produktdoku-

mentation behalten wir uns vor.

• Beachten Sie unsere Garantiebedingungen. Diese können

Sie in aktueller Form unter den genannten Kontaktdaten

anfragen.

9 Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen

WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren

Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung

zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachge-

mäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen können.

SiesindalsVerbrauchernachdemElektrogesetz(ElektroG)verpichtet,elektri-

sche und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die

Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos

zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol

auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese

Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung

von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Nr.: 82898622

10 EU-Konformitätserklärung

Mit dem CE Zeichen erklärt Goobay

, eine registrierte Handelsmarke der

Wentronic GmbH, dass das Produkt die grundlegenden Anforderungen

und Richtlinien der europäischen Bestimmungen erfüllt.

- 2 -

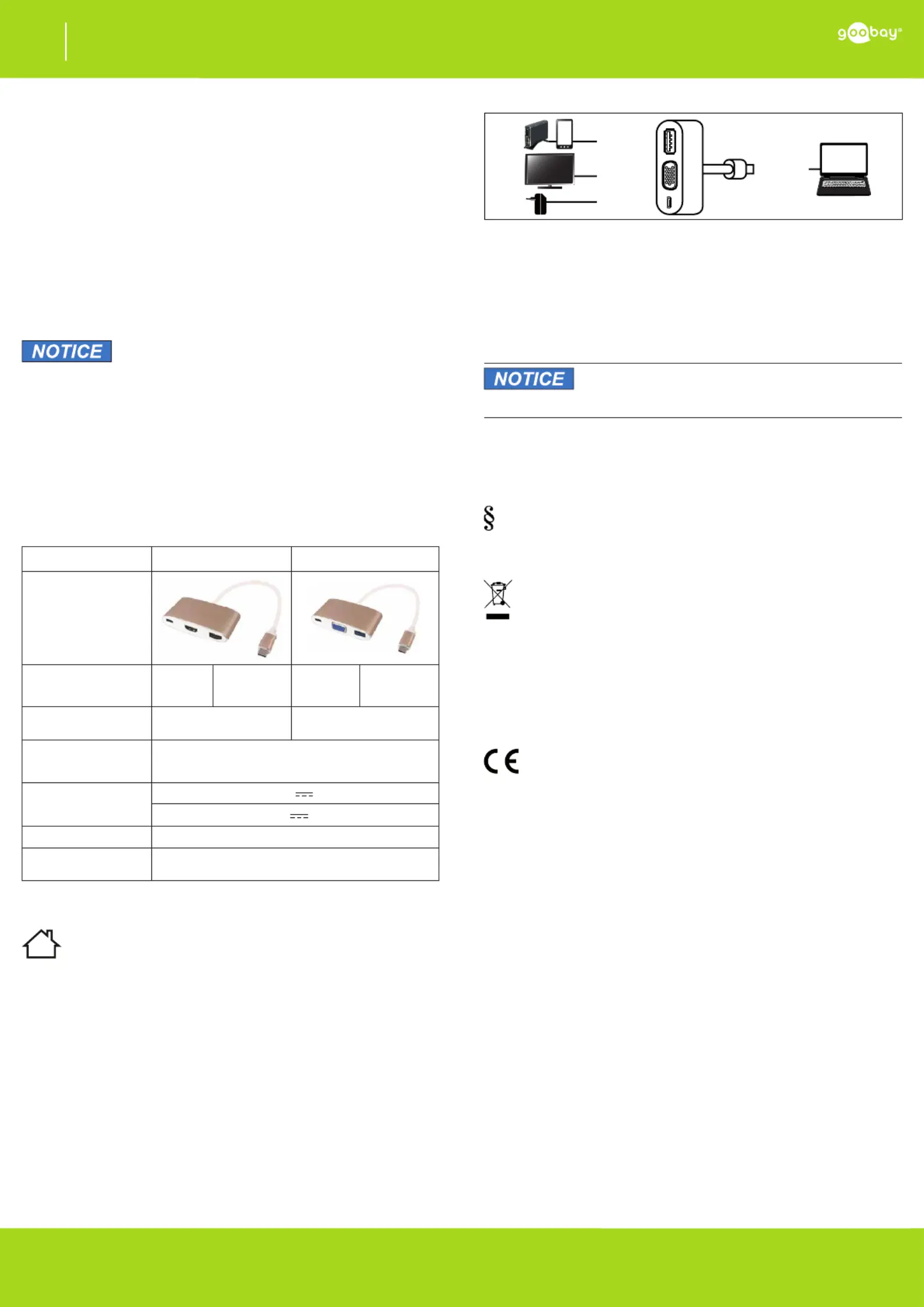

User Manual

USB-C™ multiport adapter

Goobay

by Wentronic GmbH | Pillmannstraße 12

38112 Braunschweig | Germany

REV2016-01-14

V1.2

1 Safety Instructions

1.1 General

• Read the user manual completely and carefully before use.

It is part of the product and contains important information for correct use.

• Keep this user manual.

It must be available for uncertainties and passing the product.

• Do not open the housing.

• Only let a trained electrical engineer do installation, disassembling, main-

tenace and repairing work.

• Comparethespecicationsofalluseddevicestoensurecompatibility.

• Do not repair defective products by yourself, but contact the dealer or

producer.

• Do not modify or disassemble product nor accessories.

• Avoid stresses such as heat and cold, moisture and direct sunlight, vibra-

tion and mechanical pressure.

• Only use in dry ambience.

1.2 Warning levels

Warnings against hazards that may result in material

damage in case of non-observance.

2 Description and Function

2.1 USB multiport adapter type C

This product is used for interface expansion and data transfer of USB-C/USB-A

compatible devices to a VGA or HDMI TV or monitor. Charge the battery of the

connected USB-C device optionally by USB power adapter.

2.2 Scope of delivery

USB multiport adapter type C, User manual

2.3 Operating elements

None.

2.4 Specications

Article Number 66265 66273

Abbildung

Connectors USB-C M

HDMI F,

USB-A 3.0 F,

USB-C F

USB-C M

VGA F,

USB-A 3.0 F,

USB-C F

Max. video resolution

3840 x 2160p @ 30 Hz

(4K)

1920 x 1080p @ 60 Hz

(Full HD)

max. Data transmission

rate

USB-A: 5 Gbit/s

Charging options of

USB-C device

USB-C: F 5 V

, 3 A max.

USB-A F: 5 V

, 0.9 A max.

Insulation resistance 8 kV

Supported operating

systems

Apple OS 10, 10.2, Chrome OS

Tab. 2:Specications

3 Intended Use

We do not permit using the device in other ways like described in chapter

Description and Function. Use the product only in dry interior rooms. Not

attending to these regulations and safety instructions might cause fatal

accidents, injuries, and damages to persons and property.

4 Preparing

• Comparethespecicationsofalluseddevicestoensurecompatibility.

5 Connecting

1. Connect the multiport adapter via USB-C M plug to your USB-C

compatible device.

2. Connect an HDTV or monitor via its VGA or HDMI input to the respective

port of the multiport adapter.

3. Connect a storage medium via the USB-A port on the multiport adapter.

4. If necessary, connect a USB power adapter to the USB-A or USB-C F

port when the battery of the USB-C M connected device should be

charged.

The USB-C F input is a charging port without data transmission possibility.

The data transmission or display is controlled via the USB-C M source device.

USB-A 3.0 F

VG FA

USB-C F

USB-C M

Fig. 2: Connecting

6 Installing

Before, during or after use, there are no operating elements to operate.

Before or during use, there is no software necessary to install.

Unplugging and reinserting the device can be used to correct errors.

7 Maintenance and Cleaning

The products are maintenance-free.

Material damage

• Clean only with a dry, soft cloth.

• Do not use cleaning agents and chemicals.

• Store cool and dry.

• Store the product out the reach of children and in a dry and dust-protec-

ted ambience when not in use.

• Keep and use the original packaging for transport.

8 Liability notice

We reserve the right to printing errors and changes to product, packaging

or product documentation.

• See our terms of warranty. These are available in their current

form under the given contact details.

9 Disposal Notes

According to the European WEEE directive, electrical and electronic

equipment must not be disposed with consumers waste. Its components

must be recycled or disposed apart from each other. Otherwise contami

native and hazardous substances can pollute our environment.

As a consumer, you are committed by law to dispose electrical and electronic de-

vices to the producer, the dealer, or public collecting points at the end of the devices

lifetime for free. Particulars are regulated in national right. The symbol on the pro-

duct, in the user`s manual, or at the packaging alludes to these terms. With this kind

of waste separation, application, and waste disposal of used devices you achieve an

important share to environmental protection.

WEEE No: 82898622

10 EU Declaration of Conformity

With the CE sign, Goobay

, a registered trademark of the Wentronic

GmbH ensures, that the product is conformed to the basic European

standards and directives.

Produkt Specifikationer

Mærke:	Goobay
Kategori:	Computertilbehør
Model:	56745
Bredde:	20 mm
Dybde:	208 mm
Højde:	15 mm
Vægt:	20 g
Produktfarve:	Hvid
Antal USB 3.2 Gen 1 (3.1 Gen 1) type-A-porte:	1
Pakketype:	Blister
Værtsgrænseflade:	USB 3.2 Gen 2 (3.1 Gen 2) Type-C
Kabelfarve:	Hvid
Dataoverførselshastighed:	5000 Mbit/s
Porte, antal:	3
Antal USB 3.2 Gen 2 (3.1 Gen 2) type-C-porte:	1
Hub-grænseflader:	HDMI, USB 3.2 Gen 1 (3.1 Gen 1) Type-A, USB 3.2 Gen 2 (3.1 Gen 2) Type-C
