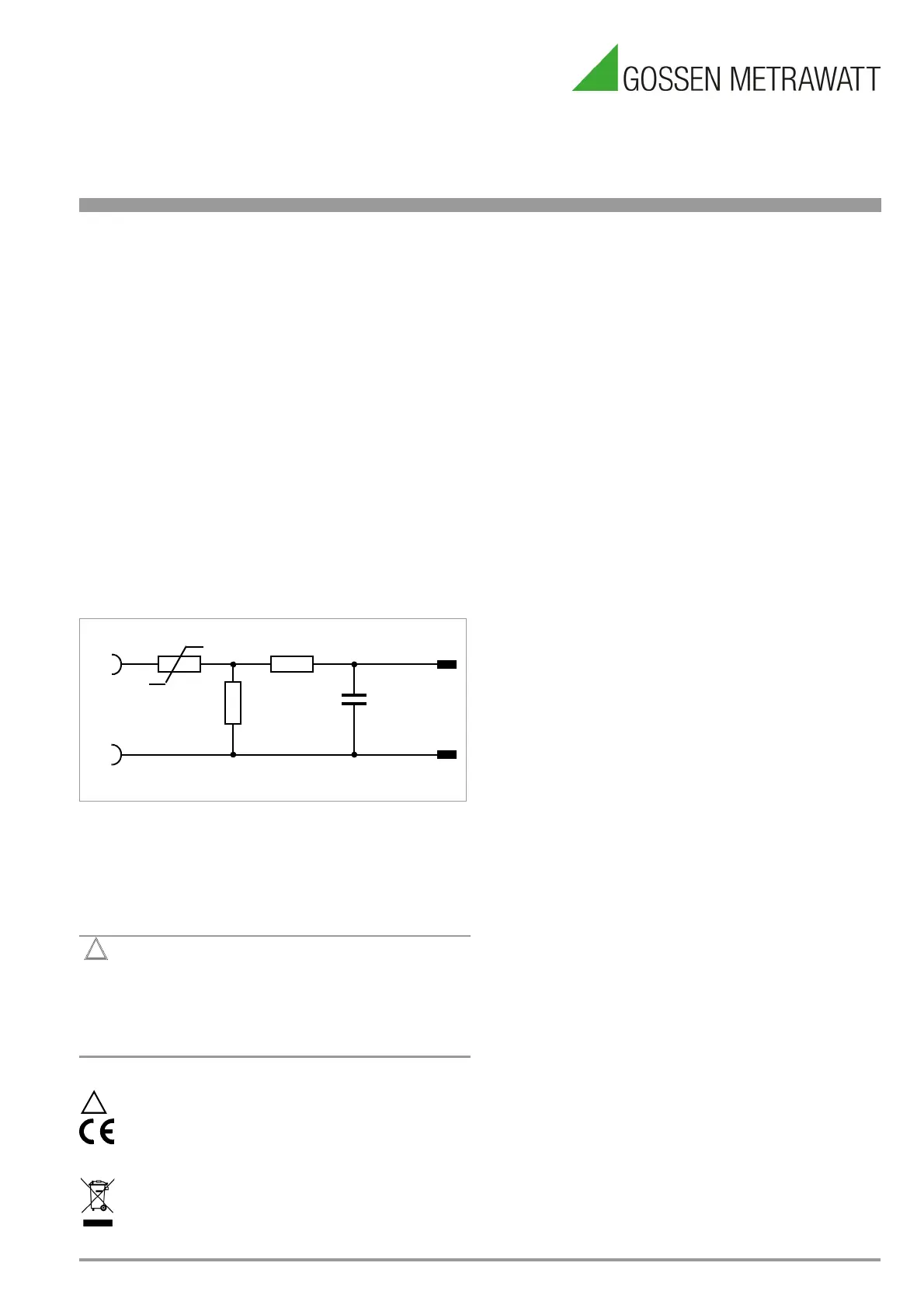

ABMA

Ableitstrommessadapter

Leakage Current Measuring Adapter 3-447-029-15

3/6.22

Bedienungsanleitung

Operating Instructions

Gossen Metrawatt GmbH 1

1 Anwendung

Der Ableitstrommessadapter ABMA (Artikelnummer Z237A) dient

als Vorsatz für Echteffektivwert-Multimeter zum Messen der

Berührspannung nach VDE 100-710 (Ersatz für DIN VDE 0107

Absatz 10) und zur Messung von dauernd fließenden Ableit- und

Patientenhilfsströmen gemäß DIN EN 62353:2014 bzw.

IEC 60601-1:2005/A1:2012 (Medizinische elektrische Geräte –

Allgemeine Festlegungen für die Sicherheit).

2 Sicherheitsvorkehrungen

Der Ableitstrommessadapter enthält eine Messeinrichtung gemäß

DIN EN 62353 (VDE 0751-1):2015-10 Bild C1. Er darf nur für den

vorgesehenen Zweck eingesetzt werden!

➭Beachten Sie die zulässigen Werte von dauernd fließenden

Ableit- und Patientenhilfsströmen.

➭Überprüfen Sie vor Beginn und nach Beenden der Messung

die Funktion des Adapters, z. B. durch Messung des ohm-

schen Eingangs- und Ausgangswiderstandes:

Eingangswiderstand 1 k 1,0% + PTC 75 

Ausgangswiderstand 10 k, bei offenem Messeingang 11 k an

den Ausgangsklemmen

Messwiderstand 1 k 1,0%

Bedingt durch die Bauform verfügt dieser Adapter nicht über eine

Schmelzsicherung. Der Überlastschutz wird durch ein PTC-Ele-

ment realisiert, welches bei niedriger Impedanz des Prüfpunktes

den fließenden Ableitstrom zusätzlich verringert. Die Impedanz

des Prüflings sollte größer als 30 k sein. Bei Ansprechen des 

Überlastschutzes stellt sich dieser nach Trennen vom Eingangs-

kreis selbsttätig zurück. Lassen Sie hierzu den Adapter 1 bis 2

Minuten stromlos abkühlen.

Achtung!

Vermeiden Sie in jedem Fall das Anlegen von Netzspannung

230 V oder höheren Spannungen an den Eingangsbuchsen.

Sicherheit von Anwender und nachfolgender Messtechnik sind

zwar in jedem Fall gewährleistet, es kann jedoch zu einer Be-

einträchtigung der Genauigkeit des Adapters oder seiner Be-

schädigung kommen.

Bedeutung der Symbole auf dem Gerät

Warnung vor einer Gefahrenstelle

(Achtung, Dokumentation beachten!)

Europäische Konformitätskennzeichnung

CAT III Gerät der Messkategorie 300 V CAT III

Das Gerät darf nicht mit dem Hausmüll entsorgt werden.

Weitere Informationen zur WEEE-Kennzeichnung finden

Sie im Internet unter dem Suchbegriff „WEEE“ bei

www.gossenmetrawatt.com.

3 Anforderungen an das Messgerät

Sie benötigen ein Messgerät, das Effektivwerte von Gleich- und

Wechselspannungen bis 50 V messen kann. Der niedrigste Mess-

bereich sollte eine Auflösung von mindestens 0,1 mV haben,

damit die kleinsten zulässigen Werte der Ableit- und Patienten-

hilfsströme von 10 μA (gem. DIN EN 60601-1 VDE 0750-1:2013-

12) noch ausreichend genau erfasst werden können. Ein 10 μA

Messstrom entspricht einem Anzeigewert von 10 mV.

Die Eingangsbuchsen des Messgerätes sollten den genormten

Abstand von 19 mm haben, in die der Ableitstrommessadapter

problemlos eingesteckt werden kann.

Als Messgeräte eignen sich die Echteffektivwert (TRMS) Multime-

ter von GOSSEN METRAWATT.

4 Überprüfung des Ableitstrommessadapters

Eine Überprüfung des Ableitstrommessadapters sollte unabhän-

gig von einer turnusmäßigen Kalibrierung durchgeführt werden:

• nach längerer Lagerung unter ungünstigen Bedingungen.

• nach Überlastung des Adapters oder Betrieb außerhalb seiner

Spezifikationen.

• bei Verdacht auf Fehlfunktion des Adapters (z. B. wenn keine

oder unerklärlich hohe Spannungen angezeigt werden).

Sie können diese Überprüfung einfach selbst mit einem Multime-

ter mit Widerstandsmessbereich durchführen. Gehen sie hierzu

folgendermaßen vor:

➭Stecken Sie den Ableitstrommessadapter direkt an den Buch-

sen zur Widerstandsmessung an Ihrem Multimeter an und

messen Sie den ohmschen Widerstand. Dieser sollte 11,0 k

1% ggf. zzgl. der Messunsicherheit Ihres Multimeters betra-

gen. An den Eingangsbuchsen des Ableitstrommessadapters

darf hierbei nichts angeschlossen sein.

➭Nehmen Sie anschließend den Ableitstrommessadapter her-

aus und schließen Sie jetzt die Prüfleitungen an den Buchsen

zur Widerstandsmessung an Ihrem Multimeter an. Stecken

Sie die Messspitzen in die Eingangsbuchsen des Ableitstrom-

messadapters. Der angezeigte Widerstandswert sollte zwi-

schen 1,0 k und 1,15 k liegen.

Sind beide Messungen erfolgreich, können Sie den Ableitstrom-

messadapter für Ihre Prüfaufgaben verwenden, anderenfalls ist

eine Verwendung nicht zulässig.

5 Technische Daten

Eingang

Eingangsstrom 0 … 50 mA AC, DC

Messwiderstand 1 k 1,0%

Überlastschutz durch PTC

Max. Eingangsstrom 150 mA AC, DC

Ausgang

Ausgangsspannung 0 … 50 V (1 V/mA) AC, DC

Ausgangswiderstand 10 k

Frequenzgang gemäß EN 60601-1

Temperatur

Umgebungstemperatur

0 … +40 C

Lagertemperatur –25 … + 70 C

DMMMess-

eingang

PTC 75 , 250 V

1 k, 1%

10 k

15 nF

250 V DC

160 V AC

Bild 1: Messschaltung

Erstellt in Deutschland • Änderungen / Irrtümer vorbehalten • Eine PDF-Version finden Sie im Internet

Prepared in Germany • Subject to change, errors excepted • PDF version available on the Internet

Alle Handelsmarken, eingetragenen Handelsmarken, Logos, Produktbezeichnungen und Firmennamen sind das Eigentum ihrer jeweiligen Besitzer.

All trademarks, registered trademarks, l e property of their respective owners.ogos, product names, and company names are th

Gossen Metrawatt GmbH

Südwestpark 15

90449 Nürnberg • Germany

Telefon / Phone +49 911 8602-0

Telefax / Fax +49 911 8602-669

E-Mail / E-mail info@gossenmetrawatt.com

www.gossenmetrawatt.com

6 Kalibrierung

Der Ableitstrommessadapter wird am Ende des Fertigungspro-

zesses kalibriert. Dies wird mit dem beiliegenden Prüfprotokoll

bestätigt. Das Fertigungsdatum des Adapters ist auf dem Aufkle-

ber mit der Seriennummer auf der Seite des Adapters aufge-

druckt.

Beispiel F: 52418: die 1. Ziffer des Fertigungsdatums steht für den

Wochentag, die beiden Folgenden für die Kalenderwoche und die

zwei letzten für das Jahr, hier also Tag 5 in KW 24 in 2018.

Beispiel Q28 030: Q28 ist eine personenbezogene Prüfnummer und

die folgende 3-stellige Zahl eine fortlaufende Seriennummer.

7 Kontakt, Support und Service

Gossen Metrawatt GmbH erreichen Sie direkt und unkompliziert,

wir haben eine Nummer für alles! Ob Support, Schulung oder

individuelle Anfrage, hier beantworten wir jedes Anliegen:

Sie bevorzugen Support per E-Mail?

Für Reparaturen, Ersatzteile und Kalibrierungen1) wenden Sie sich

bitte an die GMC-I Service GmbH:

+49 911 8602-0

Montag – Donnerstag:

Freitag:

08:00 Uhr – 16:00 Uhr

08:00 Uhr – 14:00 Uhr

auch per E-Mail erreichbar:

info@gossenmetrawatt.com

Mess- und Prüftechnik:

support@gossenmetrawatt.com

Industrielle Messtechnik:

support.industrie@gossenmetrawatt.com

1) DAkkS-Kalibrierlabor nach DIN EN ISO/IEC 17025.

Bei der Deutschen Akkreditierungsstelle GmbH unter der Nummer D-K-15080-01-

01 akkreditiert.

+49 911 817718-0 Beuthener Straße 41

90471 Nürnberg

Deutschland

service@gossenmetrawatt.com

www.gmci-service.com
