Side 1/60

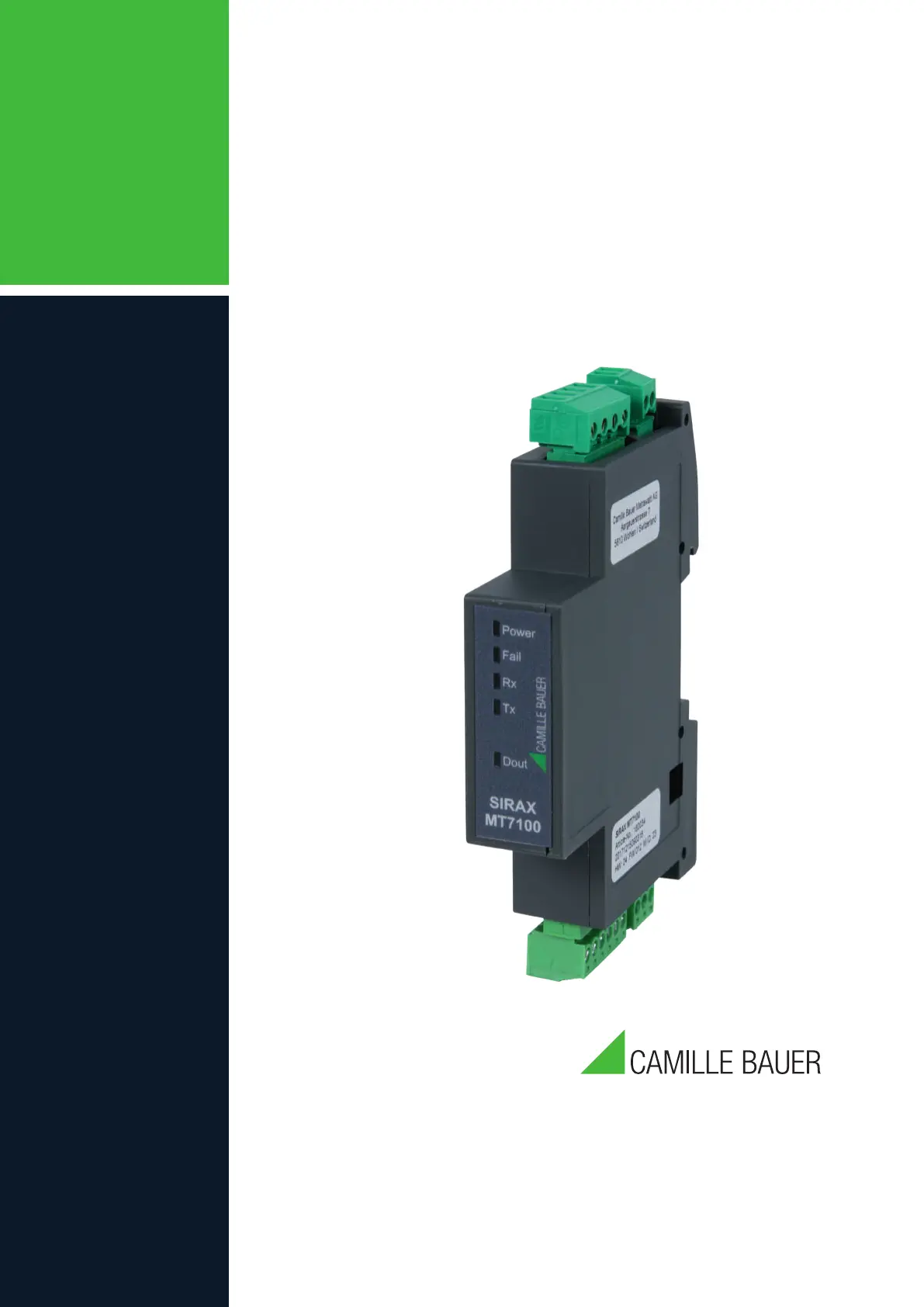

BETRIEBSANLEITUNG

Dreiphasen-Netzmessgerät SIRAX MT7100 / MT7150

Operating manual

Three phase meter SIRAX MT7100 / MT7150

Camille Bauer Metrawatt AG

Aargauerstrasse 7

CH-5610 Wohlen/Schweiz

Tel: +41 56 618 21 11

Fax: +41 56 618 21 21

info@cbmag.com

www.camillebauer.com

PM 1001941 000 00 Dreiphasen-Netzmessgerät SIRAX MT7100/MT7150 2/60

Inhaltsverzeichnis

1. Rechtliche Hinweise ……………………………………………………………………………………………………… 2

1.1 Sicherheits und Warnhinweise …………………………………………………………………………………………… 2

1.2 Qualiﬁziertes Personal …………………………………………………………………………………………………… 2

1.3 Bestimmungsgemässer Gebrauch ………………………………………………………………………………………… 3

1.4 Haftungsausschluss ……………………………………………………………………………………………………… 3

1.5 Rückmeldung …………………………………………………………………………………………………………… 3

1.6 Reparaturen und Änderungen ……………………………………………………………………………………………… 3

1.7 Kalibration und Neuabgleich ……………………………………………………………………………………………… 3

1.8 Entsorgung ……………………………………………………………………………………………………………… 4

1.9 Rücksendung …………………………………………………………………………………………………………… 4

2. Einleitung ………………………………………………………………………………………………………………… 3

2.1 Bestimmung des Dokukments …………………………………………………………………………………………… 3

2.2 Lieferumfang …………………………………………………………………………………………………………… 3

2.3 Weitere Unterlagen ……………………………………………………………………………………………………… 4

3. Funktionsbeschreibung ………………………………………………………………………………………………… 4

4. Montage und Installation ………………………………………………………………………………………………… 4

5. Elektrische Anschlüsse ………………………………………………………………………………………………… 4

6. Technische Daten ………………………………………………………………………………………………………… 5

7. Programmierung ………………………………………………………………………………………………………… 9

7.1 Programmierung über Software …………………………………………………………………………………………… 9

7.1.1 Konﬁguration ……………………………………………………………………………………………………………10

7.2 Programmierung über Modbus Adress-Register ……………………………………………………………………………13

8. Kennzeichnung des Typenschildes ………………………………………………………………………………………31

9. Zeichenerklärung …………………………………………………………………………………………………………31

10. Masszeichnungen ………………………………………………………………………………………………………31

1. Rechtliche Hinweise

1.1 Sicherheits und Warnhinweise

In diesem Dokument werden Sicherheits- und Warnhinweise verwendet, welche zur persönlichen Sicherheit und vermeidung von Sachschäden

befolgt werden müssen.

Ein Nichtbeachten führt zu Tod oder schwerer Körperverletzung.

Ein Nichtbeachten kann zu Sach- oder Personenschäden führen.

Ein Nichtbeachten kann dazu führen, dass das Gerät nicht die erwartete Funktionalität erfüllt oder beschädigt wird.

Die Installation und Inbetriebnahme darf nur durch geschultes Personal erfolgen. Überprüfen Sie vor der Inbetriebnahme, dass:

- die maximalen Werte aller Anschlüsse nicht überschritten werden, siehe Kapitel "Technische Daten",

- die Anschlussleitungen nicht beschädigt und bei der Verdrahtung spannungsfrei sind

- Energierichtung und Phasenfolge stimmen.

Das Gerät muss ausser Betrieb gesetzt werden, wenn ein gefahrloser Betrieb (z.B. sichtbare Beschädigungen) nicht mehr möglich ist. Dabei

sind alle Anschlüsse abzuschalten. Das Gerät ist an unser Werk bzw. an eine durch uns autorisierte Servicestelle zu schicken.

Ein Önen des Gehäuses bzw. Eingri in das Gerät ist verboten. Das Gerät hat keinen eigenen Netzschalter. Achten Sie darauf, dass beim

Einbau ein gekennzeichneter Schalter in der Installation vorhanden ist und dieser vom Benutzer leicht erreicht werden kann.

Bei einem Eingri in das Gerät erlischt der Garantieanspruch.

Es ist zu beachten, dass die auf dem Typenschild angegebenen Daten eingehalten werden!

Es sind die landesüblichen Vorschriften bei der Installation und Auswahl des Materials der elektrischen Leitungen zu befolgen!

1.2 Qualiﬁziertes Personal

Das in diesem Dokument beschriebene Produkt darf nur von Personal gehandhabt werden, welches für die jeweilige Aufgabenstellung qualiﬁziert

ist. Qualiﬁziertes Personal hat die Ausbildung und Erfahrung um Risiken und Gefährdungen im Umgang mit dem Produkt erkennen zu können. Es

ist in der Lage die enthaltenen Sicherheits- und Warnhinweise zu verstehen und zu befolgen.
