Side 1/2

UPOZORNĚNÍ

Ohrožení života v důsledku úrazu elektrickým

proudem nebo požáru!

• Montáž si nechejte provést výhradnĕ odborným

pracovníkem pro elektrická zařízení!

• Před montáží/demontáží odpojte síťové napětí!

ATENÇÃO

Perigo de morte por choque eléctrico ou

incêndio!

• A montagem deve ser efectuada apenas por

um electricista especializado!

• Antes da montagem/desmontagem activar a

tensão de rede!

WARNUNG

Lebensgefahr durch elektrischen Schlag oder Brand!

• Montage ausschließlich von Elektrofachkraft

durchführen lassen!

• Vor Montage/Demontage Netzspannung

freischalten!

WARNING

Danger of death through electric shock or re!

• Installation should only be carried out by pro-

fessional electrician!

• Disconnect the mains power supply prior to

installation and/or disassembly!

AVERTISSEMENT

Danger de mort, risque d‘électrocution et d‘incendie!

• Le montage doit être effectué exclusivement

par un électricien spécialisé!

• Désactiver la tension réseau avant le montage/

le démontage !

AVVERTIMENTO

Pericolo di morte per scosse elettriche o incendio!

• Il montaggio deve essere eseguito esclusi-

vamente da parte di un elettroinstallatore

specializzato!

• Prima del montaggio o dello smontaggio scolle-

gare la tensione di rete!

ADVERTENCIA

¡Peligro de muerte por descarga elétrica o incen-

dio!

• ¡El montaje debe ser llevado a cabo exclusiva-

mente por un electricista profesional!

• ¡Desconecte la tensión de red, antes de proce-

der al montaje o desmontaje!

Allgemeine Infos

• Treppenlicht-Zeitschalter, elektronisch

• Schiebeschalter für Dauerlicht

• Mit Nulldurchgangsschaltung und Ausschaltvor-

warnung

Technische Daten

Betriebsspannung: 230 V AC, + 10 %, –15 %

Frequenz: 50–60 Hz

Standby Leistung: 0,3 W

Betriebstemperatur: –25 °C … +50 °C

Kontakt: Schließer, µ-Kontakt

Schaltleistung: 10 AX (bei 230 V AC, cos ϕ = 0,3);

16 A (bei 230 V AC, cos ϕ = 1)

Schaltleistung min.: 10 mA

Glüh-/Halogenlampenlast: 2600 W

Leuchtstofampenlast (EVG): 1100 W

LED-Lampen < 2 W: 55 W

LED-Lampen > 2 W: 600 W

Schutzart: IP 20 nach EN 60529

Schutzklasse: II nach EN 61140 bei bestimmungs-

gemäßer Montage

General information

• Staircase time switch, electronical

• Slide switch for continuous light

• With zero-cross switching and switch-off pre-

warning

Technical data

Operating voltage: 230 V AC, + 10 %, –15 %

Frequency: 50–60 Hz

Stand-by consumption: 0.3 W

Operating temperature: –25 °C … +50 °C

Contact: NO contact, µ-contact

Switching capacity: 10 AX (at 230 V AC, cos ϕ = 0,3),

16 A (at 230 V AC, cos ϕ = 1)

Min. switching capacity: 10 mA

Incandescent/halogen lamp load: 2600 W

Fluorescent lamp load (electr. ballast): 1100 W

LED lamps < 2 W: 55 W

LED lamps > 2 W: 600 W

Protection rating: IP 20 in accordance with

EN 60529

Protection class: II in accordance with EN 61140 subject

to designated installation

Informations générales

• Minuterie d‘escalier, électronique

• Interrupteur à coulisse pour l‘éclairage permanent

• Avec commutation au passage par zéro et préavis

d‘extinction

Caractéristiques techniques

Tension de service : 230 V AC, + 10 %, –15 %

Fréquence : 50–60 Hz

Consommation stand-by : 0,3 W

Température de service : –25 °C … +50 °C

Contact : contact à fermeture, microcontact

Puissance de commutation: 10 AX (à 230 V AC,

cos ϕ = 0,3), 16 A (à 230 V AC, cos ϕ = 1)

Puissance de commutation min. : 10 mA

Charge de lampes à incand./halogène : 2600 W

Charge de tube uorescent : 1100 W

Lampes à LED < 2 W : 55 W

Lampes à LED > 2 W : 600 W

Degré de protection : IP 20 selon EN 60529

Classe de protection : II selon EN 61140 en cas de

montage conforme

Informazioni generali

• Temporizzatore resettabile luci scale, elettronico

• Interruttore a scorrimento per illuminazione permanente

• Con circuito con passaggio per lo zero e avviso di

spegnimento

Dati tecnici

Tensione d‘esercizio: 230 V AC, + 10 %, –15 %

Frequenza: 50–60 Hz

Autoconsumo: 0,3 W

Temperatura d‘esercizio: –25 °C … +50 °C

Contatto: contatto di chiusura, contatto µ

Potenza di commutazione: 10 AX (a 230 V AC,

cos ϕ = 0,3), 16 A (a 230 V AC, cos ϕ = 1)

Potenza di commutazione min.: 10 mA

Carico max lampade a incand./alogene: 2600 W

Carico lampade uorescenti (alimentatore elettronico):

1100 W

Lampade LED < 2 W: 55 W

Lampade LED > 2 W: 600 W

Tipo di protezione: IP 20 secondo EN 60529

Classe di protezione: II secondo EN 61140 con

montaggio conforme

Información general

• Minutero de escalera, electrónico

• Conmutador deslizante para iluminación constante

• Con conmutación en paso por cero y preaviso de

desconexión

Datos técnicos

Tensión de servicio: 230 V AC, + 10 %, –15 %

Frecuencia: 50–60 Hz

Consumo en espera: 0,3 W

Temperatura de funcionamiento: –25 °C..+50 °C

Contacto: contacto de cierre µ

Potencia de conexión: 10 AX (a 230 V AC,

cos ϕ = 0,3), 16 A (a 230 V AC, cos ϕ = 1)

Potencia de conmutación mín.: 10 mA

Carga de lámparas incand./halógenas: 2600 W

Carga de lámpara uorescente (balasto electrónico):

1100 W

Lámparas LED < 2 W: 55 W

Lámparas LED > 2 W: 600 W

Grado de protección: IP 20 según EN 60529

Clase de protección: II según EN 61140 para montaje

conforme a lo establecido

Informações gerais

• Automático de escada, electrónico

• Interruptor deslizante para luz contínua

• Com comutação de passagem por zero e préaviso de

desconexão

• Entrada de tensão universal 8–230 V CA/CC para,

por ex., intercomunicadores (apenas no ELPA 3)

Dados técnicos

Tensão de serviço: 230 V AC, + 10 %, –15 %

Frequência: 50–60 Hz

Consumo em stand-by: 0,3 W

Temperatura operacional: –25 °C..+50 °C

Contacto: contacto normalmente aberto, contacto µ

Capacidade de comutação: 10 AX (com 230 V AC,

cos ϕ = 0,3), 16 A (com 230 V AC, cos ϕ = 1)

Potência mín. de comutação: 10 mA

Carga das lâmpadas de halogéneo/incan-descentes:

2600 W

Carga de lâmpada uorescente (balastros elect.): 1100 W

Lâmpada LED < 2 W: 55 W

Lâmpada LED > 2 W: 600 W

Tipo de protecção: IP 20 de acordo com EN 60529

Classe de protecção: II de acordo EN 61140 com

instalação apropriada

Allgemene info

• Trappenhuis-tijdschakelaar, elektronisch

• Schuifschakelaar voor permanente verlichting

• Met nuldoorgangsschakeling en uitschakelvoorwaar-

schuwing

Technische gegevens

Bedrijfsspanning: 230 V AC, + 10 %, –15 %

Frequentie: 50–60 Hz

Standby verbruik: 0,3 W

Bedrijfstemperatuur: –25 °C … +50 °C

Contact: maakcontact, µ-contact

Schakelvermogen: 10 AX (bij 230 V AC, cos ϕ = 0,3),

16 A (bij 230 V AC, cos ϕ = 1)

Schakelvermogen min: 10 mA

Gloei-/halogeenlampbelasting: 2600 W

TL-lampbelasting (EVSA): 1100 W

LED-lampen < 2 W: 55 W

LED-lampen > 2 W: 600 W

Beschermingsgraad: IP 20 volgens EN 60529

Beschermingsklasse: II volgens EN 61140 bij

bedoelde montage

Generelle informationer

• Tidskontakt til trappelys, elektroniske

• Skydekontakt til permanent lys

• Med nulgennemgangskreds og frakoblingsforvarsel

Tekniske data

Driftsspænding: 230 V AC, + 10 %, –15 %

Frekvens: 50–60 Hz

Stand-by effekt: 0,3 W

Driftstemperatur: –25 °C … +50 °C

Kontakt: lukker, µ-kontakt

Koblingseffekt: 10 AX (ved 230 V AC, cos ϕ = 0,3),

16 A (ved 230 V AC, cos ϕ = 1)

Koblingseffekt min: 10 mA

Gløde-/halogenlampebelastning: 2600 W

Lysstoampebelastning (EVG): 1100 W

LED-pærer < 2 W: 55 W

LED-pærer > 2 W: 600 W

Beskyttelsesart: IP 20 iht. EN 60529

Beskyttelsesklasse: II iht. EN 61140 i overensstemmelse

med angiven installation

Allmän info

• Trappbelysningstimer, elektroniska

• Skjutomkopplare för kontinuerligt ljus

Tekniska data

Driftspänning: 230 V AC, + 10 %, –15 %

Frekvens: 50–60 Hz

Standby effekt: 0,3 W

Driftstemperatur: –25 °C … +50 °C

Kontakt: slutare, µ-kontakt

Kopplingseffekt: 10 AX (vid 230 V AC, cos ϕ = 0,3),

16 A (vid 230 V AC, cos ϕ = 1)

Kopplingskapacitet min: 10 mA

Effekt glöd/halogenlampa: 2600 W

Lysrörslampslast (EVG): 1100 W

LED-lampor < 2 W: 55 W

LED-lampor > 2 W: 600 W

Kapslingsklass: IP 20 enligt EN 60529

Skyddsklass: II enligt EN 61140 vid korrekt montering

Yleistä tietoa

• Porrasvalon aikakytkin, elektroniset

• Vipukytkin jatkuvalle valaistukselle

• Nollasiirtymäkytkennällä ja poiskytkemisen

esivaroituksella

Tekniset tiedot

Käyttöjännite: 230 V AC, + 10 %, –15 %

Taajuus: 50–60 Hz

Valmiustila teho: 0,3 W

Käyttölämpötila: –25 °C … +50 °C

Kosketin: sulkukosketin, µ-kosketus

Kytkentäteho : 10 AX (230 V AC, cos ϕ = 0,3),

16 A (230 V AC, cos ϕ = 1)

Kytkentäteho min.: 10 mA

Hehku-/halogeenilampun kuormitus: 2600 W

Loisteputkilampun kuormitus: 1100 W

LED-lamput < 2 W: 55 W

LED-lamput > 2 W: 600 W

Kotelointiluokka: IP 20 standardin EN 60529 mukaan

Suojausluokka: Määräystenmukaisessa asennuksessa II

standardin EN 61140 mukaan

Generell informasjon

• Tidsbryter for trappebelysning, elektroniske

• Skyvebryter for kontinuerlig lys

• Med nullverdikopling og utkoblingsforvarsel

Tekniske data

Driftsspenning: 230 V AC, + 10 %, –15 %

Frekvens: 50–60 Hz

Standby effekt: 0,3 W

Driftstemperatur: –25 °C … +50 °C

Kontakt: lukkekontakt, µ-kontakt

Koblingsbelastning: 10 AX (ved 230 V AC,

cos ϕ = 0,3), 16 A (ved 230 V AC, cos ϕ = 1)

Utløsningseffekt min.: 10 mA

Gløde-/halogenlampebelastning: 2600 W

Lysrørstyrke: 1100 W

LED-pærer < 2 W: 55 W

LED-pærer > 2 W: 600 W

Beskyttelsesklasse: IP 20 iht. EN 60529

Beskyttelsesgrad: II iht. EN 61140 ved forskriftsmessig

montering

Obecné informace

• Schodišťový časový světelný spínač, elektronický

• Posuvný spínač pro trvalé světlo

• Se spínáním při průchodu nulou a předběžným

varováním před vypnutím

Technické údaje

Provozní napětí: 230 V AC, + 10 %, –15 %

Frekvence: 50–60 Hz

Výkon stand-by: 0,3 W

Provozní teplota: –25 °C … +50 °C

Kontakt: pracovní kontakt, kontakt µ

Spínací výkon: 10 AX (při 230 V AC, cos ϕ = 0,3),

16 A (při 230 V AC, cos ϕ = 1)

Spínací výkon min.: 10 mA

Zatížení žárovkovými/halogenovými svítidly: 2600 W

Zatížení zářivkovými svítidly: 1100 W

LED žárovky < 2 W: 55 W

LED žárovky > 2 W: 600 W

Druh ochrany: IP 20 podle normy EN 60529

Třída ochrany: II podle normy EN 61140 při

odpovídající montáži

DE EN FR IT

307577 01 23. 04. 2021

WAARSCHUWING

Levensgevaar door elektrische schokken of brand!

• Montage uitsluitend door een elektromonteur

laten uitvoeren!

• Vóór montage/demontage netspanning

vrijschakelen

ADVARSEL

Livsfare på grund af elektrisk stød eller brand!

• Monteringen må udelukkende udføres af en

el-installatør!

• Kobl spændingen fra før montering/afmonte-

ring!

VARNING

Livsfara p.g.a. risk för elektriska stötar eller

brand!

• Montering får endast utföras av behörig elek-

triker!

• Koppla från strömmen innan montering/

demontering!

VAROITUS

Sähköiskun tai palon aiheuttama hengenvaara!

• Asennuksen saa suorittaa vain sähköalan

ammattilainen!

• Ennen asennusta/purkua on verkkojännite

kytkettävä pois päältä!

ADVARSEL

Livsfare på grunn av elektrisk støt eller brann!

• Montasje må kun utføres av autorisert elektro-

installatør!

• Koble fra strømmen før montering/demonte-

ring!

trealux 510

18.13.0016.1

Hotline Grässlin:

J +49 7724 933-500

 Montage

¾ Op DIN-rail vastklikken (TH 35-7,5 volgens EN 60715)

of met opbouwset aan de wand monteren.

 Aansluiting

Het apparaat heeft een 3/4-aderherkenning

(zie afbeeldingen).

Afb. 1: 3-aderschakeling

Afb. 2: 4-aderschakeling

 Functies

Minutenlicht instellen

¾ Schuifschakelaar op auto (bovenste stand) zetten.

¾ Met een schroevendraaier de gewenste tijd van

0,5 – 20 min op de potentiometer instellen.

→Na aoop van de ingestelde tijd worden de aanges-

loten verbruikers uitgeschakeld.

Permanent verlichting licht instellen

¾ Schuifschakelaar op on (onderste stand) zetten.

 Montering

¾ Påsætning på DIN-skinne (TH 35-7,5 iht. EN 60715)

eller montering med monteringssæt på væggen.

 Anschluss

Apparatet har en 3/4-lederregistrering

(se billederne).

Billede 1: trelederkobling

Billede 2: rlederkobling

 Funktioner

Indstilling af minutlys

¾ Stil skydekontakten på auto (øverste stilling).

¾ Indstil den ønskede tid fra 0,5 – 20 min på potentio-

meteret med en skruetrækker.

→Når den indstillede tid er gået, slukkes de tilsluttede

forbrugere.

Indstilling af permanent lys

¾ Stil skydekontakten på on (nederste stilling).

 Montering

¾ Fäst på DIN-skena (TH 35-7,5 enligt EN 60715) eller

montera på väggen med monteringssetet.

 Anslutning

Enheten har en 3/4-ledardetektering (se bild).

Bild 1: treledarkoppling

Bild 2: fyrledarkoppling

 Funktioner

Ställa in minutljus

¾ Ställ in skjutomkopplaren till auto (övre läge).

¾ Ställ in önskad tid om 0,5–20 min på potentiometern

med hjälp av en skruvmejsel.

→När den inställda tiden tagit slut stängs de anslutna

förbrukarna av.

Ställa in kontinuerligt ljus

¾ Ställ in skjutomkopplaren till on (nedre läge).

 Asennus

¾ Napsauta DIN-kiskoon (TH 35-7,5 standardin

EN 60715 mukaan) tai kiinnitä seinään

asennussarjalla.

 Liitäntä

Laitteessa on 3/4-johtimen tunnistus

(katso kuvat).

Kuva 1: kolmijohtiminen piiri

Kuva 2: nelijohtiminen piiri

 Toiminnot

Minuuttivalon säätäminen

¾ Aseta liukukytkin asentoon auto (ylempi asento).

¾ Säädä toivottu aika (0,5 – 20 min)

ruuvitaltalla potentiometristä.

→Asetetun ajan päätyttyä kytketyt kuluttajat

kytketään pois päältä.

Kestovalon säätäminen

¾ Aseta liukukytkin asentoon on (alempi asento).

 Montering

¾ Hvil på DIN-skinne (TH 35-7,5 iht. EN 60715) eller

monter på veggen med påbyggingssett.

 Tilkobling

Enheten har en 3/4-lederdeteksjon (se g.).

Fig. 1: trelederkobling

Fig. 2: rlederkobling

 Funksjoner

Stille inn minuttlys

¾ Sett skyvebryteren på auto (øvre stilling).

¾ Med en skrutrekker stiller du inn ønsket tid på

0,5 – 20 min. på potensiometeret.

→Når innstilt tid er utløpt, slås de tilkoblede

forbrukerne av.

Stille inn kontinuerlig lys

¾ Sett skyvebryteren på on (nedre stilling).

 Montáž

¾ Nacvakněte na DIN lištu (TH 35-7,5 podle EN 60715)

nebo namontujte na stěnu pomocí montážní sady.

 Připojení

Přístroj je vybaven detekcí 3/4 vodičů

(viz obrázky).

Obrázek 1: zapojení se třemi vodiči

Obrázek 2: zapojení se čtyřmi vodiči

 Funkce

Nastavení minutového světla

¾ Nastavte posuvný spínač na auto (horní poloha).

¾ Pomocí šroubováku nastavte na potenciometru

požadovanou dobu v rozmezí 0,5 – 20 min.

→Po uplynutí nastavené doby se připojené spotřebiče

vypnou.

Nastavení trvalého světla

¾ Nastavte posuvný spínač na on (spodní poloha).

 Montage

¾ Auf DIN-Schiene rasten (TH 35-7,5 nach EN 60715)

oder mit Aufbauset an die Wand montieren.

 Anschluss

Das Gerät besitzt eine 3/4-Leitererkennung (siehe

Abbildungen).

Bild 1: Dreileiterschaltung

Bild 2: Vierleiterschaltung

 Funktionen

Minutenlicht einstellen

¾ Schiebeschalter auf auto (obere Stellung) stellen.

¾ Mit einem Schraubendreher die gewünschte Zeit von

0,5 – 20 min am Potenziometer einstellen.

→ Nach Ablauf der eingestellten Zeit werden die

angeschlossenen Verbraucher ausgeschaltet.

Dauerlicht einstellen

¾ Schiebeschalter auf on (untere Stellung) stellen.

 Installation

¾ Snap onto DIN rail (TH 35-7,5 according to EN 60715)

or mount to wall using mounting set.

 Connection

The device has a 3/4-wire identication

(see illustrations).

Figure 1: three-wire circuit

Figure 2: four-wire circuit

 Functions

Setting the light time-delay

¾ Set slide switch to auto (upper position).

¾ Use a screwdriver to set the desired time from 0.5 –

20 min on the potentiometer.

→After the set time has expired, the connected con-

sumers will be switched off.

Setting continuous light

¾ Set slide switch to on (lower position).

 Montage

¾ Enclencher sur le rail DIN (TH 35-7,5 selon EN 60715)

ou monter sur le mur avec le kit de montage.

 Raccordement

L‘appareil dispose d‘une détection à 3 ou 4 conducteurs

(voir illustrations).

Figure 1 : montage 3 ls

Figure 2 : montage 4 ls

 Fonctions

Réglage de l‘éclairage minuté

¾ Placer l‘interrupteur à coulisse sur auto (position

supérieure).

¾ Régler la valeur souhaitée de 0,5 – 20 min sur le

potentiomètre à l‘aide d‘un tournevis.

→Les consommateurs raccordés sont désactivés à la

n du temps réglé.

Réglage de l‘éclairage permanent

¾ Placer l‘interrupteur à coulisse sur on (position

inférieure).

 Montaggio

¾ Agganciare al prolo DIN (TH 35-7,5 a norma

EN 60715) o montare a parete utilizzando il set di

montaggio.

 Collegamento

Il dispositivo dispone di un rilevamento conduttore a

3/4 li (si vedano gure).

Figura 1: circuito a tre li

Figura 2: circuito a quattro li

 Funzioni

Impostazione dell‘illuminazione a tempo

¾ Portare l‘interruttore a scorrimento nella posizione

auto (posizione superiore).

¾ Impostare il tempo desiderato da 0,5 a 20 min sul

potenziometro con un cacciavite.

→Trascorso il tempo impostato, le utenze collegate

vengono disattivate.

Impostazione dell‘illuminazione permanente

¾ Portare l‘interruttore a scorrimento nella posizione on

(posizione inferiore).

 Montaje

¾ Encajar en el carril DIN (TH 35-7,5 según EN 60715)

o montar en la pared con el set de montaje.

 Conexión

El aparato tiene una identicación de 3/4 conductores

(véanse guras).

Imagen 1: conexión de tres conductores

Imagen 2: conexión de cuatro conductores

 Funciones

Ajustar la iluminación de minutos

¾ Poner el conmutador deslizante en auto

(posición superior).

¾ Ajustar con un destornillador el tiempo deseado de

0,5 – 20 min en el potenciómetro.

→Una vez que transcurre el tiempo ajustado, se

desconectan los consumidores conectado.

Ajustar la iluminación constante

¾ Poner el conmutador deslizante en on

(posición inferior).

 Montagem

¾ Encaixar numa calha DIN (TH 35-7,5 de acordo com

a norma EN 60715) ou montar na parede com o

conjunto de montagem.

 Ligação

O aparelho possui deteção de corrente trifásica e

quadrifásica (ver guras).

Figura 1: circuito trifásico

Figura 2: circuito quadrifásico

 Funções

Ajustar a luz de minutos

¾ Colocar o interruptor deslizante em auto (posição

superior).

¾ Com uma chave de parafusos, ajustar o tempo pre-

tendido de 0,5–20 min no potenciómetro.

→Decorrido o tempo ajustado, os consumidores

ligados são desligados.

Ajustar a luz contínua

¾ Colocar o interruptor deslizante em on

(posição inferior).

DE EN FR IT PT

NL DA SV

NO CS

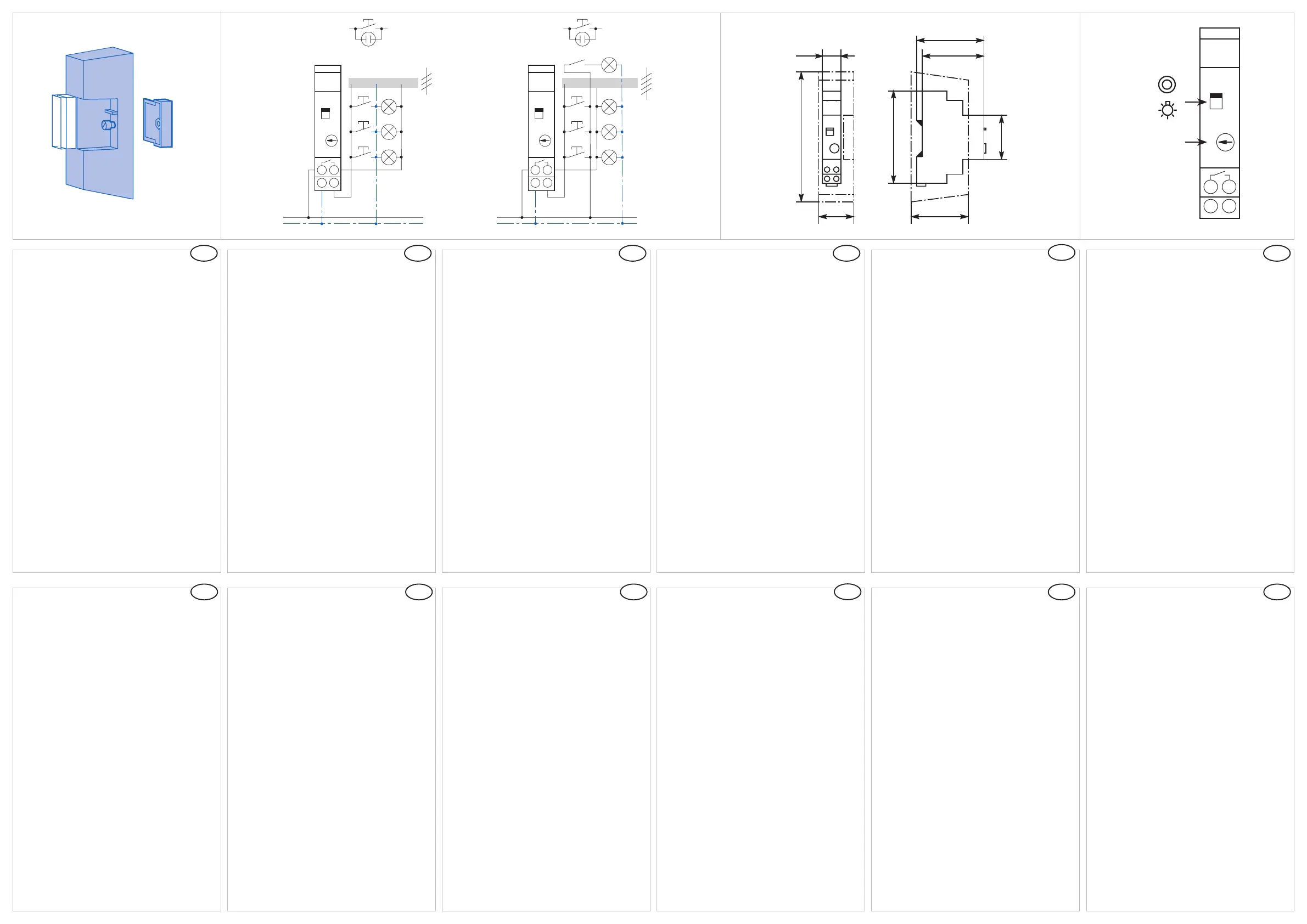

Fig. 1 Fig. 2

max. 100 mA

  

0,5 – 20 min

auto

55,5*

65,5

17,5

34*

128*

Produkt Specifikationer

Mærke:	Grässlin
Kategori:	bryter
Model:	trealux 510

Har du brug for hjælp?

Hvis du har brug for hjælp til Grässlin trealux 510 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

bryter Grässlin Manualer

Grässlin Topica smart Manual

27 September 2025

Grässlin trealux 510 Manual

26 September 2025

bryter Manualer

Nyeste bryter Manualer

Advantech EKI-8528-4XF-A Manual

27 September 2025

EXSYS EX-60328 Manual

24 September 2025

Crestron DM-MD32X32-CPU3-RPS Manual

23 September 2025

Crestron HD-MD402 Manual

23 September 2025

Edimax ES-5800G V4 Manual

23 September 2025

Crestron DM-XIO-DIR-160 Manual

23 September 2025

ATen CS1742 Manual

21 September 2025

ATen KH1508A Manual

21 September 2025

IMG Stageline WSA-24T Manual

20 September 2025

Gigahertz Solutions NA7 comfort Manual

19 September 2025
