2.3 Risiken durch Elektrizität
Halten Sie die Betriebsparameter ein,
siehe 4Technische Daten.
Betreiben Sie den PFD 230 nur an
einer geeigneten Steckdose.
Stecken Sie nie mehrere PFD 230 in-
einander.
Untersuchen Sie die Leitung des elekt-
rischen Verbrauchers vor der Nutzung
auf Isolationsfehler und Bruchstellen.
Berühren Sie nie beschädigte stromfüh-
rende Leitungen.
Wenn ein gefahrloser Betrieb nicht mehr
möglich ist, setzen Sie den PFD 230
unverzüglich außer Betrieb. Dies ist der
Fall, wenn der PFD 230:
- nicht mehr funktioniert,
- Beschädigungen aufweist,
- falsch gelagert wurde.
Ziehen Sie den PFD 230 aus der Steck-
dose und entfernen Sie den elektrischen
Verbraucher, bevor Sie am PFD 230
arbeiten.
Öffnen Sie den PFD 230 nicht.
Betreiben Sie den PFD 230 nicht,
wenn:
- der PFD 230 extremer Feuchtig-
keit, Nässe, Gasen, Lösungsmitteln,
Dämpfen oder Staub ausgesetzt
war,
- Flüssigkeit ins Innere des PFD 230
gelangt ist.
Akklimatisieren Sie den PFD 230 vor
der Nutzung ca. 2Stunden bei Raum-
temperatur.
2.4 Vorkehrungen für Perso-
nen mit eingeschränkten
Fähigkeiten
Personen mit eingeschränkten körper-
lichen, sensorischen oder geistigen
Fähigkeiten oder Personen mit mangel-
hafter Erfahrung oder Wissen dürfen
den PFD 230 weder montieren noch
elektrisch anschließen.
Halten Sie Kinder vom Verpackungsma-
terial fern. Es besteht Erstickungsgefahr
durch Plastiktüten und Verschlucken von
Kleinteilen.
Kinder unterschätzen die Gefahr beim
Umgang mit elektrischen Geräten. Las-
sen Sie Kinder mit dem PFD 230 nie
unbeaufsichtigt.
2.5 Verhalten im Notfall
Schalten Sie den PFD 230 und daran an-
geschlossene Verbraucher spannungsfrei,
wenn:
Verletzungsgefahr besteht,
das Risiko besteht, dass der PFD 230
oder andere Gegenstände beschädigt
werden.
3. Lieferumfang
1 Stromausfallmelder PFD 230
1 Bedienungsanleitung
6. Installation und
Inbetriebnahme
WARNUNG
Stolpern durch lose Leitungen
möglich.
` Halten Sie Fluchtwege und Treppen
frei.
` Unterbinden Sie Stolpern und Dar-
auftreten beim Verlegen der Leitun-
gen, z.B. durch einen Kabelkanal.
Voraussetzungen:
Eine unbelegte Steckdose ist verfügbar.
Der elektrische Verbraucher ist ausge-
schaltet, wenn möglich.
Hinweis
Schalten Sie nie mehrere PFD 230 hin-
tereinander.
Montieren Sie den PFD 230 wie folgt:
Bild 2 PFD 230 einstecken
1. Stecken Sie den PFD 230 in die
Steckdose.
Bild 3 Grüne LED
¨ Die grüne LED leuchtet.
¨ Der integrierte Akku wird aufgeladen.
Bild 4 Elektrischen Verbraucher einstecken
2. Stecken Sie den Netzstecker des
elektrischen Verbrauchers in den
PFD 230.
9 Sie haben den PFD 230 montiert.
Hinweis
Bei Erstinbetriebnahme oder längerer
Lagerung muss der PFD 230 für min.
24Stunden ohne Unterbrechnung in der
Steckdose verbleiben, um die Akkus aus-
reichend aufzuladen.
7. Bedienung
Bei einem Stromausfall blinken die roten
LEDs und der akustische Alarm ertönt.
Bild 5 Rote LEDs
Bedienen Sie den PFD 230 bei Stromaus-
fall wie folgt:
1. Ermitteln Sie die Ursache des Strom-
ausfalls.
2. Stellen Sie die Spannungsversorgung
wieder her.
Bild 6 Reset-Taster
3. Drücken Sie den Taster "Reset".
9 Der Alarm wurde zurückgesetzt.
8. Wartung und Pflege
8.1 Monatliche Prüfungen
Führen Sie die monatliche Prüfung durch:
1. Ziehen Sie den Netzstecker des
elektrischen Verbrauchers aus dem
PFD 230.
2. Ziehen Sie den PFD 230 aus der
Steckdose.
¨ Der PFD 230 erkennt den Stromausfall
und alarmiert.
3. Wenn der Alarm des PFD 230 nicht
ausgelöst wird, kontaktieren Sie
H-TRONIC GmbH.
4. Prüfen Sie die Leitungen des elektri-
schen Verbrauchers auf Beschädigun-
gen.
5. Stecken Sie den PFD 230 in die
Steckdose.
6. Drücken Sie den Taster "Reset".
7. Stecken Sie den Netzstecker des elekt-
rischen Verbrauchers in den PFD 230.
9 Sie haben die monatliche Prüfung am
PFD 230 durchgeführt.
8.2 Reinigung
WARNUNG
Stromschlag durch falsche Rei-
nigung möglich.
` Tauchen Sie den PFD 230 nie in
Wasser.
` Überbrücken Sie nie die Anschlüsse
am PFD 230.
Reinigen Sie den PFD 230 bei Bedarf wie
folgt:
1. Ziehen Sie den Netzstecker des
elektrischen Verbrauchers aus dem
PFD 230.
2. Ziehen Sie den PFD 230 aus der
Steckdose.
4. Technische Daten
Abmessungen
Länge 97mm
Breite 60mm
Tiefe
(inkl. Netzstecker)
41mm
(78mm)
Gewicht 177g
Umgebungsdaten
Umgebungstemperatur 0 ... 50°C
Betriebsumgebung Innenraum
Relative Luftfeuchtigkeit <80%, nicht
kondensierend
Lautstärke Alarm ca. 80 dB
Elektrische Daten
Betriebsspannung 230V AC
max. Nennstrom 16A
Netzfrequenz 50Hz
Leistungsaufnahme < 0,5W
Schaltleistung
(ohmsche Last)
max.
3680W
Schutzart IP20
Steckertyp F
Akkudaten
Enthaltene Akkus NiMH
Batteriespannung 4 * 1,2V
Batteriestrom 600mA
max. Alarmdauer 24h
5. Typenschild
2
4
8
1
3
5
7
6
9
Bild 1 Typenschild
Pos. Bezeichnung
1 Bezeichnung
2 Elektrische Daten
3 Beinhaltet wiederaufladbare
Batterien
4 Nicht mehrere PFD 230
hintereinander stecken!
5 CE-Konformität
6 Nur in Innenräumen verwenden
7 Hersteller-Adresse
8 Elektroschrott nie in den Haus-
müll
9 Bedienungsanleitung lesen
3. Reinigen Sie die Oberfläche des
PFD 230 mit einem weichen nebel-
feuchten Tuch.
9 Sie haben den PFD 230 gereinigt.
9. Deinstallation und
Außerbetriebnahme
Nehmen Sie den PFD 230 außer Betrieb
wie folgt:
1. Ziehen Sie den Stecker des elektrischen
Verbrauchers aus dem PFD 230.
2. Ziehen Sie den PFD 230 aus der Steck-
dose.
9 Sie haben den PFD 230 außer Betrieb
genommen.
10. Entsorgung und
Recycling
Der PFD 230 darf nicht über den
Hausmüll entsorgt werden. Beachten
Sie, dass es wegen den integrierten
Akkus gesonderte Vorgaben für die
Entsorgung geben kann.
Die Entsorgung des PFD 230 richtet sich
nach den örtlichen Entsorgungsvorschriften
und Umweltgesetzen. Hinweise dazu kann
Ihnen die örtliche Kommunalbehörde geben.
Entsorgen Sie Materialien, die dem Recyc-
ling zugeführt werden können, sachgerecht
mit Rücksicht auf unsere Umwelt.
Hinweis
Bei Fragen zur Entsorgung kontaktieren
Sie H-TRONIC GmbH.
Bedienungsanleitung
Stromausfallmelder PFD 230
Version 1.0 - Original in Deutsch
Der PFD 230 entspricht grundlegenden
Anforderungen und den übrigen relevan-
ten Bedingungen der Richtlinien 2014/30/EU,
2014/35/EU, 2011/65/EU und 2023/1542.
Die entsprechenden Erklärungen und Unterlagen
sind beim Hersteller hinterlegt:
H-TRONIC GmbH
Industriegebiet Dienhof11 • D-92242Hirschau
Technischer Support:
+49 (0) 9622 7020-0 • technik@h-tronic.de
Informationen zur Garantie finden Sie hier:
https://www.h-tronic.de/Garantie/
Diese Bedienungsanleitung ist urheberrecht-
lich geschützt. Alle Rechte bleiben vorbehalten,
besonders das Recht der Vervielfältigung
und elektronischen Verarbeitung.
© 2024 H-TRONIC GmbH

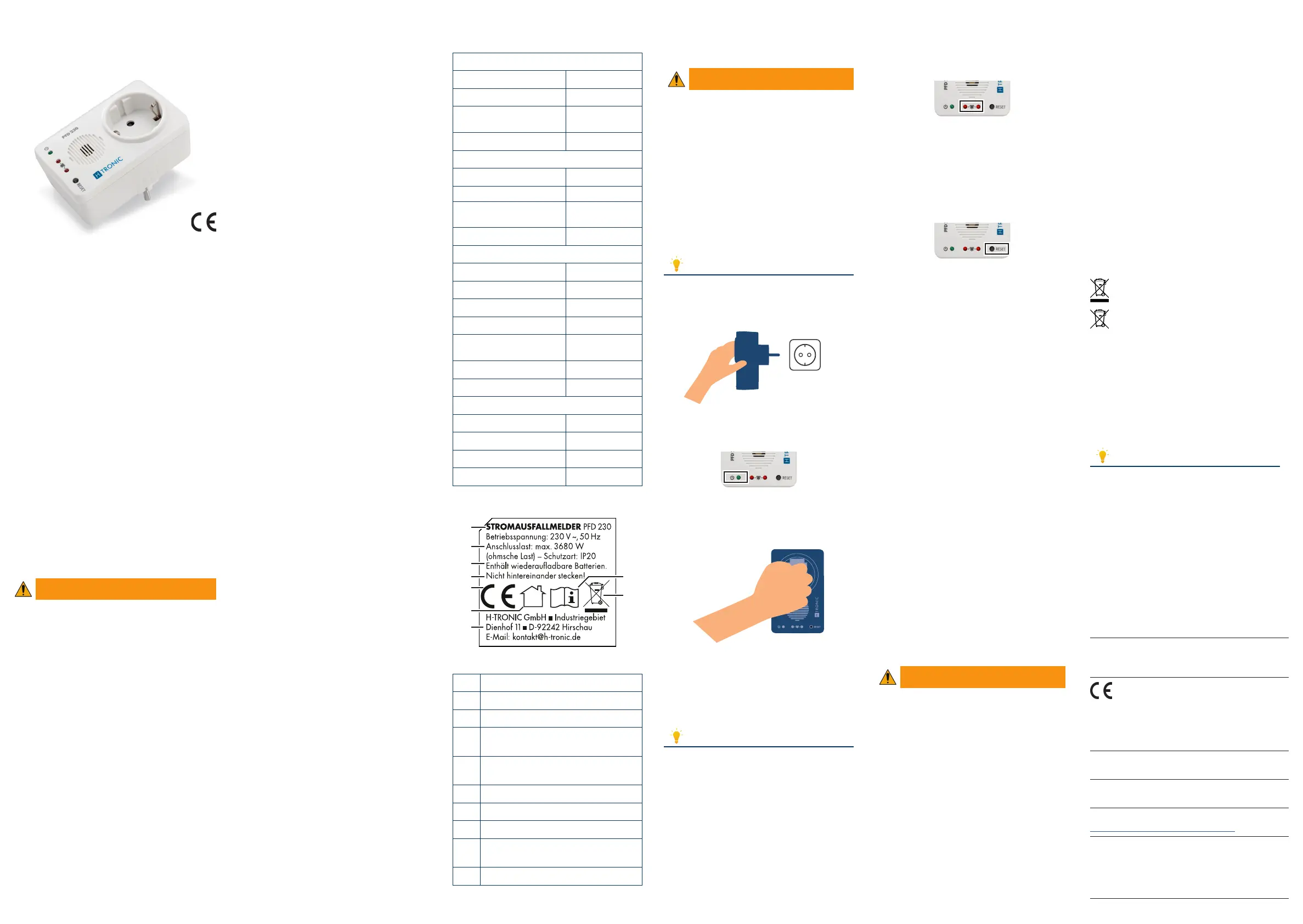

STROMAUSFALLMELDER
PFD 230
ART.-NR.: 111 48 00
Der Stromausfallmelder PFD 230 überwacht
die Netzspannung zwischen einer Schutz-
kontakt-Steckdose (im Folgenden als Steck-
dose bezeichnet) und einem daran ange-
schlossenen elektrischen Verbraucher (z. B.
Kühlschrank). Der PFD 230 informiert den
Benutzer über einen Stromausfall über einen
akustischen und optischen Alarm.
Der Alarm wird über einen integrierten Akku
bis zu 24Stunden aufrechterhalten.
1. Zielgruppe, Qualifikation
Benutzer haben diese Bedienungsanleitung
gelesen und kennen die möglichen Risiken bei
unsachgemäßem Verhalten.
Elektrofachpersonal ist für den speziellen
Aufgabenbereich seiner Tätigkeit ausgebildet
und kennt die relevanten Normen und Be-
stimmungen. Es kann Arbeiten an elektrischen
Anlagen ausführen und mögliche Gefahren
aufgrund seiner Ausbildung und Erfahrungen
selbstständig erkennen und vermeiden.
2. Sicherheit
2.1 Verwendete Darstellung
WARNUNG
Schwere Körperverletzung oder
Tod möglich
` Maßnahmen zur Vermeidung
2.2 Bestimmungsgemäße
Verwendung
Der PFD 230 wird im gewerblichen und pri-
vaten Bereich eingesetzt.
Der PFD 230 überwacht die Spannungsver-
sorgung von elektrischen Verbrauchern. Der
PFD 230 alarmiert den Benutzer bei einem
Stromausfall über einen integrierten optischen
und akustischen Alarm, um Folgeschäden zu
verhindern.
Der integrierte Akku wird stetig geladen. Bei
Stromausfall alarmiert der PFD 230 bis zu
24Stunden lang.
Die Montage des PFD 230 erfolgt zwischen
der Steckdose und einem elektrischen Ver-
braucher als Zwischenstecker.
