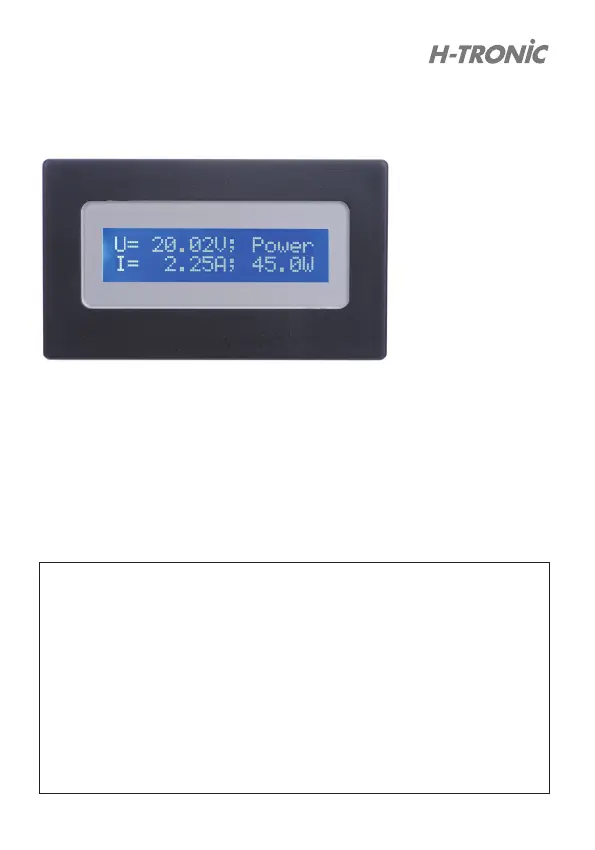

LCD Digital-Power-Panel-Meter.
Dieses Anzeigeinstrument überzeugt beson-
ders durch die vielfältigen Anwendungsmög-
lichkeiten. Es zeigt auf einem beleuchteten,
zweizeiligen LC-Display die Messwerte für
Strom, Spannung und Leistung gleichzeitig
an. Die Strommessung erfolgt galvanisch
getrennt. Es können Ströme im Bereich -20
bis + 20A gemessen werden. Das Panel-Meter
ist daher für den Einsatz in Netzgeräten, Lade-
geräten und Solaranlagen bestens geeignet.
Wichtig! Unbedingt lesen!
Bei Schäden, die durch Nichtbeachtung der
Bedienungsanleitung entstehen, erlischt der
Garantieanspruch. Für Folgeschäden, die
daraus resultieren, übernehmen wir keine
Haftung.
Power-Meter
Spannungs- Strom- und Leistungsmessmodul
Best.-Nr. 11 90 07 0
Technische Daten:
•Versorgungsspannung: 8..15VDC
oStromaufnahme: max.40mAincl.Hintergrundbeleuchtung
•Spannungsmessbereich: 0..40VDC
oEingangsimpedanz: ca.90kOhm
oToleranz: 0,1%±10mV
•Strommessbereich: –20Abis+20A
oToleranz: 1%±50mA
•Leistungsanzeige: 0…800W
oAuösung: 0,1W
•Hintergrundbeleuchtung: blau
•Abmessung(LxHxT)mm: 84x44x28
2
Bestimmungsgemäßer Einsatz
Das Panelmeter ist ohne entsprechendeVor-
beschaltung für eine Gleichspannung von
max.+40V,bzwfüreineStrommessungvon
-20 bis + 20A zugelassen.
Es zeigt auf einem beleuchtbaren, zweizei-
ligen LC-Display die Messwerte für Strom,
Spannung und Leistung gleichzeitig an. Die
Strommessung erfolgt galvanisch getrennt. Es
können Ströme im Bereich -20 bis + 20 A ge-
messen werden. Das Panel-Meter ist daher für
den Einsatz in Netzgeräten, Ladegeräten und
Solaranlagen geeignet.
•Das Panelmeter darf ohne entsprechenden
Einbau in ein Gehäuse, in eine Schalttafel,
ein Tableau o. ä. nicht betrieben werden.
•EinEinsatzimFreienistunzulässig.
•VorFeuchtigkeitundNässeschützen!
Eine andere darüber hinausgehende Benut-
zung gilt als nicht bestimmungsgemäß. Für
hieraus resultierende Schäden haftet allein
der Benutzer/Betreiber
Hinweis!
Bitte lesen Sie diese Anleitung vollständig
durch und beachten Sie alle Sicherheitshinwei-
se, bevor Sie mit den Arbeiten beginnen. Bitte
bewahren Sie diese Anleitung auf und überge-
ben Sie die Anleitung bei einem Besitzerwech-
sel auch dem Nachbesitzer. Bei Schäden, die
durch Nichtbeachtung dieser Anleitung und
der Sicherheitshinweise entstehen, erlischt die
Garantie. Für Folgeschäden, die daraus resul-
tieren, übernehmen wir keine Haftung.
2. Sicherheitshinweise
•DasPanelmeteristEMV-geprüft(CE-geprüft)
underfülltsomitdieRichtlinie89/336/EWG.
•DieserBausteinhatdasWerkinsicherheits-
technisch einwandfreiem Zustand verlassen.
Um diesen Zustand zu erhalten, muss der
AnwenderdieHinweiseundWarnvermerke
unbedingt beachten, die in dieser Anleitung
enthalten sind.
•Dieser Messbaustein darf nicht in Installa-
tionenderüberspannungskategorieIllnach
IEC 664 verwendetwerden. Der Messbau-
stein ist nicht gegen Lichtbogenexplosio-
nen geschützt (IEC 1010-2-031, Abschnitt
13.101).
•MessgerätegehörennichtinKinderhände!
•IngewerblichenEinrichtungensinddieUn-
fallverhütungsvorschriften des Verbandes
der gewerblichen Berufsgenossenschaften
für elektrische Anlagen und Betriebsmittel
zu beachten.
•InSchulen,Ausbildungseinrichtungen,Hob-
by- und Selbsthilfewerkstätten ist der Um-
gang mit dem Messbaustein durch geschul-
tes Personal verantwortlich zu überwachen.
•BeimÖffnenvonAbdeckungenoderEntfer-
nen von Teilen, außer wenn dies von Hand
möglich ist, können spannungsführende
Teile freigelegt werden. Es können auch
Anschlussstellen spannungführend sein.
Vor einem Abgleich, einer Wartung, einer
Instandsetzung oder einemAustausch von
Teilen oder Baugruppen, muss das Gerät von
allen Spannungsquellen und Messkreisen
getrennt sein, wenn ein öffnen des Gerätes
erforderlichist.WenndanacheinAbgleich,
eineWartungodereineReparaturamgeöff-
neten Gerät unter Spannung unvermeidlich
ist, darf das nur durch eine Fachkraft ge-
schehen, die mit den damit verbundenen
Gefahrenbzw.deneinschlägigenVorschrif-
tendafür(VDE0100,VDE-0701,VDE-0683)
vertraut ist.
