Side 1/2
1 6E 5064.c
6E 5064.c
Three-phase kwh
meter direct 100A
with MID Approval
Driefasige energiemeter,
directe aansluiting 100A
MID-gecertificeerd
Energimätare, 3-fas,
mätaren är MID godkänd
GB
User instructions
SE
Bruksanvisning
NL
Gebruiksaanwijzing
Operating principle
This kilowatt hour meter measures the active
electrical energy used in an electrical nstallation.
This device has a digital LCD to display energy
used and power.
A tariff input allows to count separetely the energy
used in tariff 1 and in tariff 2.
The design and manufacture of this meter comply
with Standard EN50470-3 requirements.

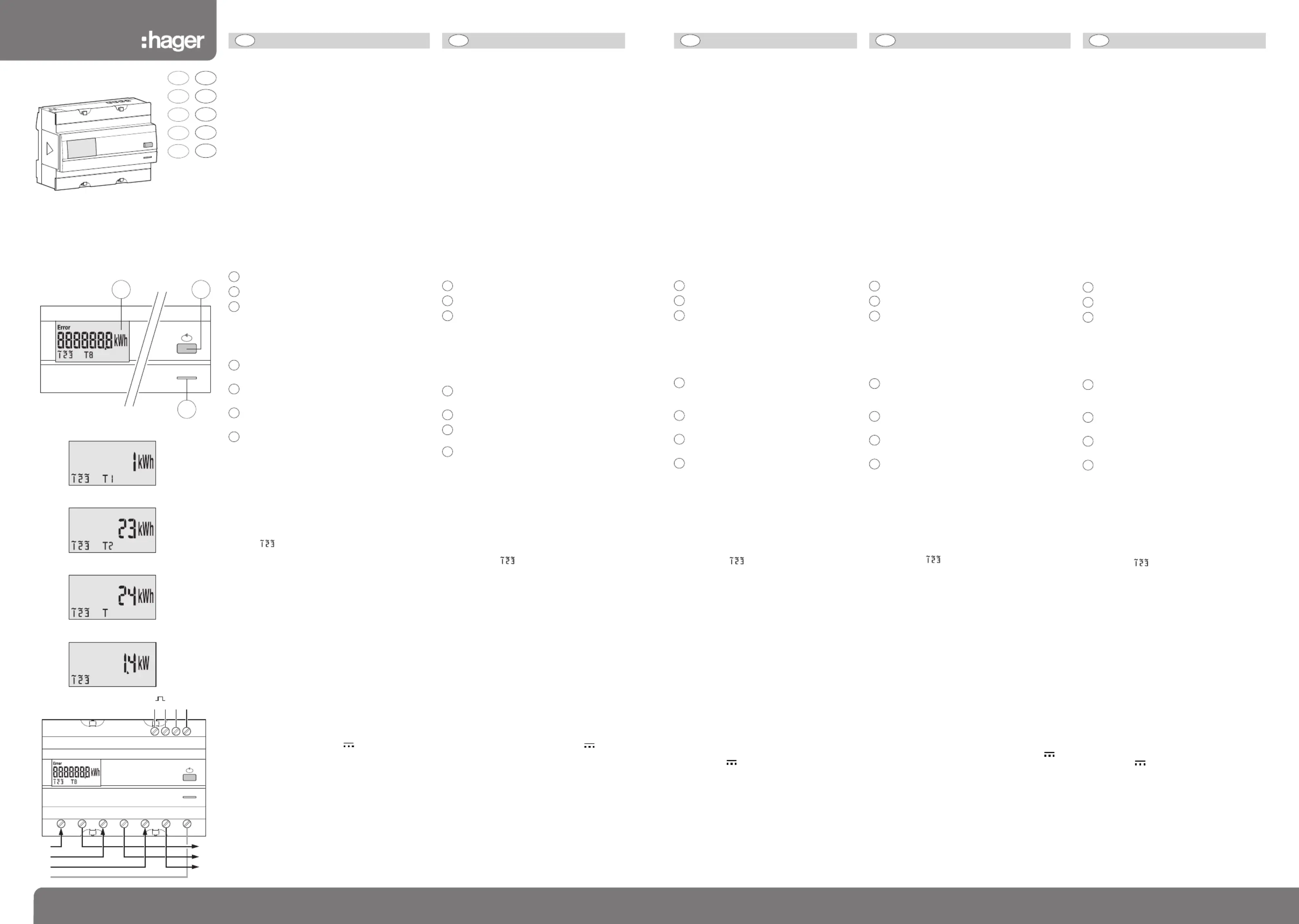

Product presentation
LCD display.
Key to scroll readings.
Metrological LED (2 Wh/impulse).
Display of readings
The various datas can be scrolled by pressing
the Key "Read".
The Default display will indicate power consump-
tion according to the current tariff.
1st pressure : Backlight switches ON. Energy
used in the tariff in progress is displayed.
2nd pressure : Energy used in the other tariff is
displayed.
3rd pressure : Total energy used is displayed
(tariff 1 + tariff 2).
4th pressure : Instant power consumption is
displayed.
ERROR message :
In case of bad wiring, an "ERROR" message will
be displayed.
- Check for each phase that current direction is
in line with wiring diagram.
- Check that the phase order L1, L2, L3 is in
line with the wiring diagram.
Note :
The information on the display indicates that
the corresponding phase (1, 2,3) is under voltage.
Technical specifications
Metrological characteristics
- Accuracy class B (1%) according to EN50470-3
- Metrological LED : 2 Wh /impulse
- Starting current : 80 mA
- Basic current : 20 A
- Max current : 100 A
Characteristics
- Consumption : < 0,6 W & 2,5 VA max per phase
- Supply : 230/400 V +/- 15%
- Frequency : 50/60 Hz +/- 2 Hz
- Savings of measures are made regularly in
EEPROM
- Characteristic of tariff input : tariff 1 = 0 V
tariff 2 : 230 V +/- 15%
- Impulse output characteristics :
• 1 pulse : 100 Wh
• pulse duration : 100 ms
• external supply : 20 ... 30 V
Mechanical characteristics
- Modular casing : 7 M (122,5 mm)
- Protection degree (casing) : IP 20
- Protection degree
(front part) : IP 50/IK 03
- Insulation class : II
Environment
- Storage temperature : -25 °C to + 70 °C
- Working temperature : -10 °C to + 55 °C
- Connection capacity :
• flexible : 2,5 to 35 mm
2
• rigid : 2,5 to 35 mm
2
4
3
2
1
C
B
A
Användning
Denna energimätare används till att mäta
förbrukad energi i en elinstallation.
Den har en LCD display som ger möjlighet att visa
upp förbrukad ström och effekt.
En tariff ingång ger möjlighet till mätning i två
taxeringsgrupper T1 och T2.
Den här mätarens konstruktion och tillverkning
motsvarar kraven i EN50470-3 normen.
Presentation
LCD-display.
Knapp för att scrolla mellan värden.
Diod som indikerar (var 2 Wh/puls).
Avläsning av värden
Tryck successivt på avläsningsknappen för
att scrolla mellan olika värden.
Räknarens grundinställning visar förbrukad
energi enligt gällande aktuell taxa.
1:a tryckningen. Bakgrundsbelysning lyser
upp. Visning av förbrukad energi enligt gäl-
lande aktuell taxa.
2:a tryckningen. Visning av förbrukad energi
enligt andra tariffen.
3:e tryckningen. Visning av sammanlagd
energiförbrukning (tariff 1 + tariff 2).
4:e tryckningen.Visar förbrukningen just nu.
Felmeddelande :
Vid felanslutning, visas "ERROR" upp på skärmen.
-
Kontrollera att strömriktningen stämmer med
kopplingsschemat.
- Kontrollera att fasföljden L1, L2, L3 stämmer
med kopplingsschemet.
Anmärkning :
Informationen på bildenheten visar att
motsvarande fas (1, 2, 3) är spänningssatt.
Tekniska data
Mätdata
- Noggrannhetsklass B (1%) enligt EN50470-3
- Ljusdiod som visar förbrukningstakt : 2 Wh/puls
- Startström : 80 mA
- Basström : 20 A
- Max ström : 100 A
Elektriska märkdata
- Egenförbrukning : < 0,6 W & 2,5 VA högsta för
fas
- Driftspänning : 230/400 V +/- 15%
- Frekvens : 50/60 Hz +/- 2 Hz
- Säkerhetskopiering med jämna mellanrum
och vid strömavbrott i EEPROM-minnet
- Taxeingångens märkdata : taxa 1 = 0 V taxa 2 :
230 V +/- 15%
- Pulsutgångens märkdata :
• Impuls : 100 Wh
• Puls varaktighet : 100 ms
• Extern försörjning : 20 ... 30 V
Mekaniska data
- Storlek,bredd 7M (122,5 mm)
- IP-klass : IP20
- Frontens IP-klass : IP50/IK03
- Skyddsklass : II
Omgivning
- Lagringstemperatur : -25 °C till + 70 °C
- Drift temperatur : -10 °C till + 55 °C
- Anslutningar :
• Mjukledare : 2,5 till 35 mm
2
• Enkelledare : 2,5 till 35 mm
2
4
3
2
1
C
B
A
Werkingsprincipe
De energiemeter meet de elektrische energie die door
een elektrische stroomkring wordt verbruikt.
De meter is voorzien van een digital display voor weer-
gave van het energieverbruik en het vermogen.
Bovendien is de meter uitgerust met een tariefingang
waarmee het verbruik over twee tariefschijven kan wor-
den verdeeld (T1 en T2).
Het ontwerp en de fabricage van deze meter zijn
conform de vereisten van de norm EN50470-3.
Voorstelling
LCD-display.
Toets voor het doorlopen van de waarden.
Meet-LED (2 Wh/impuls).
Uitlezen van de waarden
Door achtereenvolgens op de toets "uitlezing" te
drukken, kunt u de verschillende waarden doorlopen.
Standaard toont de meter het energieverbruik van het
lopende tarief.
1ste toetsdruk : De achtergrondverlichting gaat
branden. De meter toont het energieverbruik van
het lopende tarief. Totaal verbruik (kWh).
2de toetsdruk : De meter toont het energieverbruik
in tarief 2. Gedeeltelijk verbruik (kwh).
3de toetsdruk : De meter toont het gezamenlijke
energieverbruik (tarief 1 + tarief 2).
4de toetsdruk : De meter toont het ogenblikkelijk
vermogen.
Foutmelding :
Bij een verkeerde aansluiting verschijnt "ERROR" op
het display.
-
Controleer of de stroomrichting conform het aans-
luitschema is.
- Controleer of de volgorde van de fasen L1, L2, L3
conform het aansluitschema is.
Opmerking :
De informatie op het display geeft aan dat de
overeenkomstige fase (1, 2,3) onder spanning staat.
Technische specificaties
Meetkarakteristieken
- Nauwkeurigheidsklasse B (1%) volgens EN50470-3
- Meet-LED : 2 Wh/impuls
- Aanloopstroom : 80 mA
- Basisstroom : 20 A
- Max. stroom : 100 A
Technische karakteristieken
- Verbruik : < 0,6 W & 2,5 VA max per fase
- Voeding : 230/400 V+/- 15%
- Frequentie : 50/60 Hz +/- 2 Hz
- Opslag in EEPROM-geheugen periodiek en bij stroo-
monderbreking.
- Kenmerk tariefingang : tarief 1 = 0 V
tarief 2 : 230 V +/- 15%
- Kenmerken impulsuitgang :
• waarde van vaste impuls : 100 Wh
• impulsduur : 100 ms
• (externe) voedingsspanning : 20 ... 30 V
Mechanische kenmerken
- Modulaire behuizing : 7 M breed (122,5 mm)
- Beschermingsgraad behuizing : IP 20
- Beschermingsgraad voorkant : IP 50/IK 03
- Isolatieklasse : II
Omgeving
- Opslagtemperatuur : -25 °C tot + 70 °C
- Werkingstemperatuur : -10 °C tot + 55 °C
- Aansluitingscapaciteit :
• soepel : 2,5 tot 35 mm
2
• stijf : 2,5 tot 35 mm
2
3
A
4
2
1
C
B
EC364M
FI
NO
IT
ES
PT
FR
DE
GB
NL
SE
Compteur d'énergie
triphasé,
entrée directe 100A
avec homologation MID
Energiezähler
dreiphasig,
Direktmessung 100A
mit MID-Eichung
FR
Notice d’instructions
DE
Bedienungsanleitung
Principe de fonctionnement
Ce compteur d'énergie mesure l’énergie électrique
active consommée par un circuit électrique.
Il est équipé d’un afficheur digital qui permet de
visualiser l'énergie consommée et la puissance.
Il est équipé d'une entrée tarifaire qui permet de
répartir la consommation dans deux tranches tarifaire
T1 et T2.
La conception et la fabrication de ce produit sont
conformes aux exigences de la norme EN50470-3.
Présentation du produit
Afficheur LCD.
Touche pour défilement des valeurs.
LED métrologique (2 Wh/impulsion).
Lecture des valeurs
Par appuis successifs sur la touche "lecture" faire
défiler les différentes valeurs. Par défaut, le compteur
affiche l'énergie consommée dans le tarif en cours.
1er appui : Allumage du retro-éclairage. Affichage
de l'énergie consommée dans le tarif en cours.
2
ème
appui : Affichage de l'énergie consommée
dans le deuxième tarif.
3ème appui : Affichage de l'énergie consommée
au total (tarif 1 + tarif 2).
4ème appui :
Affichage de la puissance instantanée.
Message d'erreur :
En cas de mauvais raccordement, "ERROR" est affiché
à l'écran.
- Vérifier pour chacune des phases que le sens du
courant est conforme au schéma de raccordement.
- Vérifier que l'ordre des phases L1, L2, L3 est
conforme au schéma de raccordement.
Note :
L'information sur l'afficheur indique que la phase
correspondante (1, 2, 3) est sous tension.
Spécifications techniques
Caractéristiques métrologiques
- Classe de précision B (1%) selon EN50470-3
- LED métrologique : 2 Wh/impulsion
- Courant de démarrage : 80 mA
- Courant de base : 20 A
- Courant max. : 100 A
Caractéristiques techniques
- Consommation : < 0,6 W et 2,5 VA max. par phase
- Alimentation : 230/400 V +/- 15%
- Fréquence : 50/60 Hz +/- 2 Hz
- Sauvegarde périodique et sur coupure secteur dans
mémoire EEPROM
- Caractéristique entrée tarifs : tarif 1 = 0 V,
tarif 2 = 230 V +/- 15%
- Caractéristiques sortie impulsion :
• Poids de l'impulsion fixe : 100 Wh
• Durée de l’impulsion : 100 ms
• Tension d'alimentation externe : 20 ... 30 V
Caractéristiques mécaniques
- Boîtier modulaire de largeur 7 M (122,5 mm)
- Indice de protection boîtier : IP20
- Indice de protection nez : IP 50/IK 03
- Classe d’isolation : II
Environnement
- Température de stockage : -25 °C à +70 °C
- Température de fonctionnement : -10 °C à +55 °C
- Capacité de raccordement :
• souple : 2,5 à 35 mm
2
• rigide : 2,5 à 35 mm
2
1
4
3
2
C
B
A
Funktionsprinzip
Der Energiezähler erfasst die Wirkenergie, die von
einem elektrischen Stromkreis verbraucht wird.
Er ist mit einem digital Display ausgerüstet, das
die Anzeige von Energieverbrauch und Leistung
ermöglicht.
Er ist mit einem Tarifeingang ausgestattet, der
eine Aufteilung des Verbrauchs in zwei Tarife T1
und T2 ermöglicht.
Die Konstruktion und Herstellung dieses Zählers
erfüllen die Anforderungen der Norm EN50470-3.
Produktbeschreibung
LCD-Display.
Taste zum Durchblättern der Werte.
Blinkende-LED Anzeige (2 Wh/Impuls).
Ablesen der Werte
Durch mehrmaliges Betätigen der Taste "Auslesen
- Taste
B
" können die unterschiedlichen Werte
durchgeblättert werden.
Standardmässig zeigt der Zähler die verbrauchte
Energie im aktuellen Tarif an.
1Betätigung : Einschalten der Display-
Hintergrundbeleuchtung. Anzeige der
verbrauchten Energie im aktuellen Tarif.
2Betätigung : Anzeige der verbrauchten Energie
im zweiten Tarif.
3Betätigung : Anzeige der insgesamt
verbrauchten Energie (Tarif 1 + Tarif 2).
4Betätigung : Anzeige der augenblicklichen
Leistung.
Fehlermeldung :
Bei fehlerhaftem Anschluss wird "ERROR" am
Display angezeigt.
- Überprüfen ob die Stromrichtung dem
Anschlussbild entspricht.
- Überprüfen ob die Abfolge der Phasen L1, L2,
L3 dem Anschlussbild entspricht.
Bemerkung :
Die Anzeige am Display zeigt an, das die
entsprechende Phase (L1, L2,L3) Spannung führt.
Technische Daten
Messtechnische Daten
- Genauigkeitsklasse B (1%) gemäß EN50470-3
- Blinkende LED-Anzeige : 2Wh/Impuls
- Einschaltstrom : 80 mA
- Referenzstrom : 20 A
- Max. Strom : 100 A
Technische Merkmale
- Leistungaufnahme Display: 0,6W
- Leistungaufnahme Messwerk: 2,5 VA max. pro
Phase
- Versorgungsspannung : 230/400 V +/- 15%
- Frequenz : 50/60 Hz +/- 2 Hz
- Periodisches Speichern der Messungen und bei
Spannungsunterbrechung im EEPROM-
Speicher.
- Merkmale des Tarifeinganges : Tarif 1 = 0 V
Tarif 2 : 230 V +/- 15%
- Energie Impuls-Ausgang :
• Wert eines Impuls : 100 Wh
• Impulsdauer : 100 ms
• Extern Versorgungspannung : 20 ... 30 V
Maße und Schutzklasse
- Modulbau-Gehäuse, 7 PLE (122,5 mm)
- Schutzart Gehäuse : IP 20
- Schutzart
Frontplatte : IP 50/IK 03
- Schutzklasse : II
Umgebung
- Lagertemperatur : -25 °C bis + 70 °C
- Betriebstemperatur : -10 °C bis + 55 °C
- Anschlussquerschnitt :
• flexibel : 2,5 bis 35 mm
2
• massiv : 2,5 bis 35 mm
2
C
B
A
L1
1
357
+
-
T1/T2
2 4 14
12
10
6
8
L1
L2
L3
N
L2
L3
EC364M
EC364M
C
A
B
Comply with :
Directive MID 2004/22/CE - Directive BT
2006/95/CE - Directive CEM 2004/108/CE
Edition 01/10 - IS / RECTO-VERSO / S blanc offset 80g/m² / I Pantone Black 536717-C
Hager SAS - 132 bld d’Europe - BP 78 - 67 212 Obernai cedex (FRANCE) - Tél. +333 88 49 50 50 - www.hagergroup.net2 6E 5064.c
Hager 01.2010
6E 5064.c
Contador de energía
trifásico, entrada directa
100A
con homologación MID
Contador de energia
trifásico, leitura directa
100A
com homologação MID
Contatore di energia
trifase, inserzione
diretta 100A
Con omologazione MID
IT
Istruzioni d’uso
PT
Instruções de instalação
ES
Instrucciones de uso
Principio di funzionamento
Il contatore d’energia misura l’energia elettrica
attiva consumata da un circuito elettrico.
E dotato di un display elettronico che visualizza
l’energia consumata e la potenza.
È dotato inoltre di un’entrata che permette di
ripartire i consumi in due fasce tariffarie
T1 e T2.
La concezione e la fabbricazione di questo
contatore sono conformi alla norma EN50470-3.
Presentazione
Display LCD.
Tasto scorrimento valori.
LED metrologico (1Wh/impulso).
Lettura dei valori
Tramite pressioni successive sul tasto "lettura",
potrete far scorrere i vari valori. Come valore pre-
definito, il contatore mostra l’energia consumata
nella fascia tariffaria in corso.
1a pressione : Accensione della retroillumina-
zione. Visualizzazione dell’energia consumata
nella fascia tariffaria in corso.
2a pressione : Visualizzazione dell’energia
consumata nella seconda fascia tariffaria.
3a pressione : Visualizzazione dell’energia
consumata in totale (tariffa 1 + tariffa 2).
4a appressione : Visualizzazione della potenza
istantanea.
Messaggio d'errore :
in caso di cattivo collegamento, apparirà il
messaggio "ERROR" :
- Verificare che il senso della corrente sia
conforme allo schema di collegamento.
- Verificare che l'ordine delle fasi L1, L2, L3 sia
conforme allo schema di collegamento.
Osservazione :
L’informazione sul display indica che la fase
corrispondente (1, 2, 3) è sotto tensione.
Specifiche tecniche
Caratteristiche metrologiche
- Classe di precisione B (1%) secondo EN50470-3
- LED metrologico : 2 Wh/impulso
- Corrente di avvio : 80 mA
- Corrente di base : 20 A
- Corrente Max. : 100 A
Caratterische elettriche
- Consumo : < 0,6 W & 2,5 VA max per fase
- Alimentazione : 230/400 V +/- 15%
- Frequenza : 50/60 Hz +/- 2 Hz
- Backup periodico e in caso di panne di cor-
rente nella memoria EEPROM
- Caratteristica entrata tariffa : tariffa 1 = 0 V
tariffa 2 : 230 V +/- 15%
- Caratteristiche uscita impulso :
• Valore dell'impulso : 100 Wh
• Durata dell'impulso : 100 ms
• Tensione d'alimentazione (esterna) :
20 ... 30 V
Caratteristiche meccaniche
- Custodia modulare larghezza 7 M (122,5 mm)
- Indice di protezione : IP 20
-
Indice di protezione : IP 50/IK 03
- Classe d'isolamento : II
Caratteristiche ambientali
- T° di stoccaggio : -25 °C a +70 °C
- T° di funzionamento : -10 °C a + 55 °C
- Sezione massime allacciabili :
• cavi flessibili : 2,5 a 35 mm
2
• cavi rigidi : 2,5 à 35 mm
2
1
3
4
2
C
B
A
Princípio de funcionamento
O contador de energia mede a energia
eléctrica activa consumida por um circuito
eléctrico.
Está equipado com um ecrã LCD que permite
visualizar a energia consumida e a potência.
Está equipado com uma entrada tarifária que
permite repartir o consumo por dois tipos de
tarifas T1 e T2.
A concepção e o fabrico deste contador são
conformes com as exigências da norma
EN50470-3.
Apresentação
Ecrã LCD.
Tecla para o desfile dos valores.
LED metrológico (2 Wh/impulso).
Leitura dos valores
Com pressões sucessivas na tecla "leitura", fazer
desfilar os diferentes valores.
Por defeito, o contador indica a energia consu-
mida na tarifa em uso.
1a pressão : Ligar da retroiluminação.
Visualização da energia consumida na tarifa
em uso.
2a pressão : Visualização da energia
consumida na segunda tarifa.
3a pressão : Visualização da energia
consumida no total (tarifa 1 + tarifa 2).
4a pressão : Visualização da potência
instantânea.
Mensagem de erro :
Em caso de ligação incorrecta, a mensagem
"ERROR" será visualizada no ecrã.
- Verificar em cada fáse que o sentido da corrente
está conforme com o esquema de ligação.
- Verificar que a ordem das fases L1, L2, L3 está
conforme com o esquema de ligação.
Observação :
A informação no ecrã indica que a fase
correspondente (1, 2,3) está sob tensão.
Especificações técnicas
Características metrológicas
- Classe de precisão B (1%) conforme EN50470-3
- LED metrológico : 2 Wh/impulso
- Corrente de arranque : 80 mA
- Corrente de base : 20 A
- Corrente Máx : 100 A
Características eléctricas
- Consumo : < 0,6 W & 2,5 VA max por fase
- Alimentação : 230/400 V +/- 15%
- Frequência : 50/60 Hz +/- 2 Hz
- Salvaguarda periódica das medidas e em
caso de corte de rede na memória EEPROM
- Característica entrada tarifa : tarifa 1 = 0 V
tarifa 2 : 230 V +/- 15%
- Características saída impulso :
• Valor do impulso fixo : 100 Wh
• Duração de impulso : 100 ms
• Tensão de alimentação (externa) :
20 ... 30 V
Características mecânicas
- Caixa modular de largura 7 M (122,5 mm)
- Índice de protecção caixa : IP 20
-
Índice de protecção da parte frontal : IP 50/IK 03
- Classe de isolamento : II
Ambiente
- T
a
de armazenamento : -25 °C a + 70 °C
- T
a
de funcionamento : -10 °C a + 55 °C
- Capacidade de ligação :
• Flexível : 2,5 a 35 mm
2
• Rígido : 2,5 a 35 mm
2
4
3
2
1
C
B
A
Principio de funcionamiento
El contador de energía mide la energía eléctrica activa
consumida por un circuito eléctrico.
Va equipado con un pantalla electrónica que permite
visualizar la energía consumida así como la potencia.
Va equipado también con una entrada tarifaria que
permite repartir el consumo en dos grupos tarifarios T1
y T2.
El diseño y la fabricación de este contador son
conformes con las exigencias de la norma EN50470-3.
Presentación
Pantalla LCD.
Tecla para visualización de los valores.
LED metrológico (1Wh/impulsión).
Lectura de los valores
Mediante pulsaciones sucesivas en la tecla
"lectura", se visualizan los diferentes valores.
Por defecto, el contador visualiza la energía consumida
con la tarifa en curso.
1era pulsación : Encendido de la retroiluminación.
Visualización de la energía consumida con la tarifa
en curso.
2da pulsación : Visualización de la energía
consumida con la segunda tarifa.
3a pulsación : Visualización de la energía
consumida total (tarifa 1 + tarifa 2).
4a pulsación : Visualización de la potencia
instantánea.
Mensaje de error :
En caso de conexión incorrecta, "ERROR" se visualiza
en la pantalla.
- Comprobar que el sentido de la corriente sea
conforme con la esquema de conexión.
- Comprobar que el orden de las fases L1, L2, L3 sea
conforme con la esquema de conexión.
Observación :
La información en el visualizador indica que la
fase correspondiente (1, 2, 3) está bajo tensión.
Especificaciones técnicas
Características metrológicas
- Clase de precisión B (1%) según EN50470-3
- LED metrológico : 2 Wh/impulsión
- Corriente de arranque : 80 mA
- Corriente de base : 20 A
- Corriente Máx. : 100 A
Característícas eléctricas
- Consumo : < 0,6 W & 2,5 VA máx por fase
- Alimentación : 230/400 V +/- 15%
- Frecuencia : 50/60 Hz +/- 2 Hz
- Guardado periódico de valores en memoria
EEPROM.
- Característica entrada tarifa : tarifa 1 = 0 V
tarifa 2 : 230 V +/- 15%
- Características del impulso de salida :
• 1 impulso : 100 Wh
• Duración del impulso : 100 ms
• Tensión de alimentación externa : 20 ... 30 V
Características mecánicas
- Caja modular de 7 M de anchura (122,5 mm)
- Índice de protección caja : IP 20
-
Índice de protección frontal : IP 50/IK 03
- Clase de aislamiento : II
Ambiente
- Temperatura de almacenaje : -25 °C a + 70 °C
- Temperatura de functionamiento : -10 °C a + 55 °C
- Capacidad de conexión :
• Cable flexible : 2,5 a 35 mm
2
• Cable rígido : 2,5 a 35 mm
2
4
3
2
1
C
B
A
EC364M
FR
DE
GB
NL
SE
FI
NO
IT
ES
PT
Energiamittari 3-vaihe,
100A suora mittaus,
MID-hyväksynnällä
Kwh-måler 3-fase
100A direkte måling
med MID-godkjenning
FI
Käyttöohje
NO
Bruksanvisning
Esittely
Tämä energiamittari mittaa sähköasennuksessa
käytetyn tehollisen sähköenergian määrän.
Mittari on varustettu digitaalisella LCD-näytöllä
kulutetun energian ja tehon näyttämiseksi.
Tariffiohjaustulo mahdollistaa tariffin 1 ja 2
mukaisen sähkönkulutuksen erillisen mittauksen.
Tämän mittarin rakenne ja valmistus ovat
standardin EN50470-3 mukaisia.
Tuote-esittely
LCD-näyttö.
Mittaustulosten selauspainike.
LED-merkkivalo (2 Wh/pulssi).
Arvojen lukeminen
Selaa eri lukemia painamalla peräkkäin selauspainiketta.
Mittarin peruslukema on kulutettu energia voimassa
olevalla tariffilla.
1. painallus : Taustavalo syttyy. Kulutetun
energian näyttö voimassa olevalla tariffilla.
2. painallus : Kulutetun energian näyttö vaihtoehtoi-
sella tariffilla.
3. painallus : Energian kokonaiskulutuksen näyttö
(tariffi 1 + tariffi 2).
4. painallus : Hetkellisen tehon näyttö.
Virheilmoitus :
Liitännän ollessa huono tulee näytölle ”ERROR” (virhe).
- Tarkista, että virran kulkusuunta on kytkentäkaavion
mukainen.
- Tarkista, että vaiheet L1, L2, L3 ovat kytkentäkaavion
osoittamassa järjestyksessä.
Huomioitavaa :
Ilmoitus näytöllä merkitsee, että vastaavassa
vaiheessa (1, 2, 3) on jännite.
Tekniset tiedot
Mittaustekniset ominaisuudet
- Standardin EN50470-3 mukainen tarkkuusluokka B
(1%)
- Mitta-LED : 2 Wh/pulsi
- Käynnistysvirta : 80 mA
- Perusvirta : 20 A
- Maksimivirta : 100 A
Sähköiset ominaisuudet
- Tehonkulutus : < 0,6 W & 2,5 VA maks. per vaihe
- Syöttöjännite : 230/400 V +/- 15%
- Taajuus : 50/60 Hz +/- 2 Hz
- Mittaustulokset tallennetaan säännöllisin väliajoin ja
- Tariffiohjaustulon ominaisuudet : tariffi 1 = 0 V
tariffi 2 : 230 V +/- 15%
- Impulssikosketinlähdön ominaisuudet :
• 1 pulssi : 100 Wh
• Pulssin kesto : 100 ms
• Ulkoinen syöttö : 20 ... 30 V
Mekaaniset ominaisuudet
- Kojeen modulileveys 7 M (122,5 mm)
- Kojerungon tiiveysluokka : IP 20
-
Otsapinnan tiiveysluokka : IP 50/IK 03
- Eristysluokka : II
Ympäristö
- Varastointilämpötila : -25 °C ... + 70 °C
- Käyttölämpötila : -10 °C ... + 55 °C
- Liitäntäpoikkipinta :
• Monisäikeinen : 2,5 ... 35 mm
2
• Lanka : 2,5 ... 35 mm
2
4
3
2
1
C
B
A
Drifts-prinsippet
Energimåleren måler den aktive energien som
forbrukes av et elektrisk apparat eller anlegg.
Måleren er utstyrt med et elektronisk display som
viser forbruk av energi og effekt.
Den er utstyrt med en tariff-inngang, som gjør det
mulig å fordele forbruket på to tariffsystemer, T1
og T2.
Målerens design og fabrikasjon svarer til
kravene i normen EN50470-3.
Produktpresentasjon
LCD-display.
Tast for veksling mellom de ulike verdiene.
Indikasjons-LED (2 Wh/puls).
Avlesing av verdier
Ved å trykke flere ganger etter hverandre på tas-
ten for "avlesing", får man frem de forskjellige ver-
diene.
Som standardinnstilling viser måleren
energiforbruket for den aktuelle tariffen.
1. trykk : Bakgrunnsbelysningen tennes.
Displayet viser energiforbruket i tariff 1.
2. trykk : Display av energiforbruk i tariff 2.
3. trykk : Display av energiforbruket totalt
(tariff 1 + tariff 2).
4. trykk : Display av effekt i øyeblikket.
Feilmelding :
Ved feilkobling vil "ERROR" vises i displayet.
- Kontroller at strømretningen stemmer overens
med det som vises på koplingsskjemaet.
- Kontroller at faserekkefølgen L1, L2, L3
stemmer overens med det som vises på
koplingsskjemaet.
Anmerkningstype:
Informasjonen i displayet betyr at det føres
spenning til den tilsvarende fasen (1, 2, 3).
Tekniske data
Metrologiske spesifikasjoner
- Presisjonsklasse B (1%) i hht. EN50470-3
- Indikasjons LED : 2 Wh/puls
- Startstrøm : 80 mA
- Basestrøm : 20 A
- Maks. strøm : 100 A
Elektriske spesifikasjoner
- Egetforbruk : < 0,6 W & 2,5 VA maks per fase
- Driftsspenning : 230/400 V +/- 15%
- Frekvens : 50/60 Hz +/- 2 Hz
- Lagring i EEPROM periodisk og ved strømbrudd
- Spesifikasjon tariffinngang : tariff 1 = 0 V
tariff 2 : 230 V +/- 15%
- Spesifikasjon pulsutgang :
• 1 puls : 100 Wh
• Puls varighet : 100 ms
• Ekstern strømforsyning : 20 ... 30 V
Mekaniske spesifikasjoner
- Modulær 7 moduler (122,5 mm)
- Beskyttelsesgrad : IP 20
-
Beskyttelsesgrad front : IP 50/IK 03
- Isolasjonsklasse : II
Omgivelser
- Lagringstemperatur : -25 °C til + 70 °C
- Driftstemperatur : -10 °C til + 55 °C
- Tilkoblinger :
• Flertrådet : 2,5 til 35 mm
2
• Massiv : 2,5 til 35 mm
2
4
3
2
1
C
B
A
L1
1
357
+
-
T1/T2
2 4 14
12
10
6
8
L1
L2
L3
N
L2
L3
EC364M
EC364M
C
A
B
Comply with :
Directive MID 2004/22/CE - Directive BT
2006/95/CE - Directive CEM 2004/108/CE

Produkt Specifikationer

Mærke: Hager
Kategori: energy meter
Model: EC364M

Har du brug for hjælp?

Hvis du har brug for hjælp til Hager EC364M stil et spørgsmål nedenfor, og andre brugere vil svare dig


energy meter Hager Manualer

Hager

Hager EC364M Manual

21 Juli 2025
Hager

Hager ECR381D Manual

21 Juli 2025

energy meter Manualer

Nyeste energy meter Manualer

Vimar

Vimar 02963 Manual

24 Juli 2025
Camille Bauer

Camille Bauer ENERGYMID EM2387 Manual

10 Juli 2025
Circutor

Circutor CEM-C21-485-T1 Manual

8 Juli 2025
Hama

Hama 00137289 Manual

8 Juli 2025
Circutor

Circutor CEM-C31-485-DS Manual

7 Juli 2025
Circutor

Circutor CEM-C31-485-T1-MID Manual

7 Juli 2025
Circutor

Circutor CEM-C21-T1 Manual

7 Juli 2025
Circutor

Circutor CEM-C31-T1-MID Manual

7 Juli 2025
Circutor

Circutor CEM-C21-T1-MID Manual

7 Juli 2025
Circutor

Circutor CEM-C21-485-T1-MID Manual

7 Juli 2025
