6E 6537.d

EU103

set / reset select

def

EU103

Relais de contrôle de courant mono Notice d’instructions

Current control relay single phase User instructions

Présentation du produit

Le relais de contrôle EU103 permet de

surveiller une intensité alternative ou continue

(bornes 5 et 9).

Par paramétrage, il est possible de définir :

• le choix du mode de fonctionnement

(sur-intensité, sous-intensité, bande),

• le type de signal (dc ou ac),

• la définition des seuils de déclenchement

et de l’hystérésis,

• le choix de la temporisation t1 et t2,

• l’activation de la mémorisation du défaut.

Le relais de contrôle EU103 comporte en face

avant un afficheur LCD, deux touches, et un

voyant.

Mode automatique

L’affichage indique l'intensité mesurée.

Si l’option mémorisation est activée, un appui

sur la touche permet d’acquiter un défaut. reset

Le voyant signale les défauts :il clignote

pendant la durée t1 et est allumé fixe si le

défaut persiste.

Mode visualisation

Un appui sur la touche select pendant

1 seconde permet de sélectionner le mode

visualisation.

Dans ce mode, des appuis successifs sur la

touche select permettent de lister les valeurs

des paramètres et de l'intensité mini/maxi

mesurée lors de la mémorisation d’un défaut.

set / reset select

def

Mode programmation

Un appui simultané sur les touches set selectet

pendant 3 secondes permet de rentrer dans le

mode programmation. L’entrée dans ce mode est

signalée par l’affichage de Prog pendant 1 seconde.

Touche set : pour valider un choix

Touche select : pour faire défiler les différents choix.

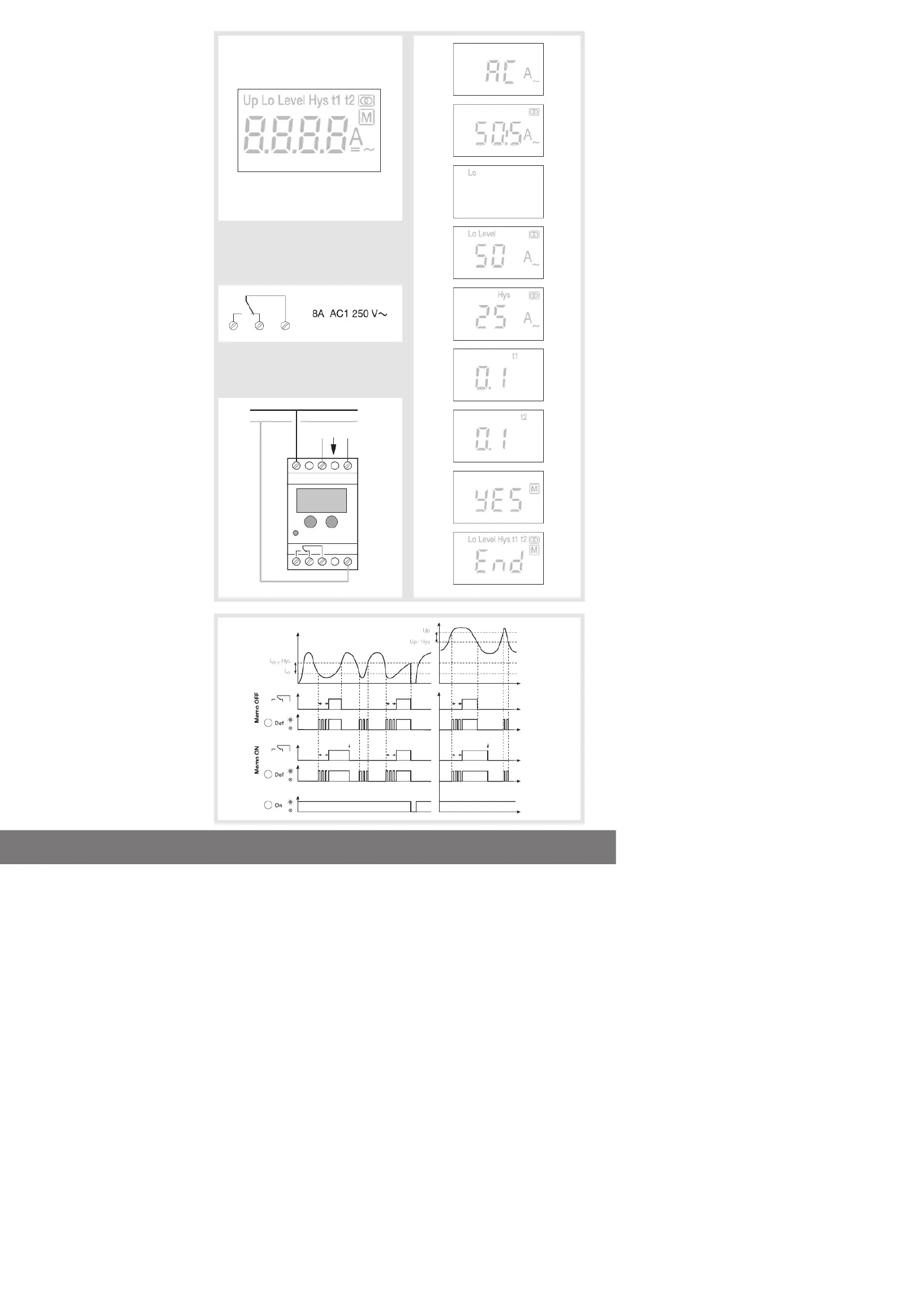

Les étapes de programmation sont les suivantes :

Choix du type de signal

AC DCou

Choix du mode de mesure directe ou par un

transformateur d’intensité

Choix du mode de fonctionnement, surveillance

Sur-intensité (Up),

Sous-intensité ( ), bande (Lo Up Lo)

Choix des seuils

Seuil haut si Up ou Up Lo

Seuil bas si Lo ou Up Lo

Définition de l’hystérésis Hys (Ampère)

Choix de la temporisation

t1 (seconde)

Choix de la temporisation de démarrage

(seconde)

Choix du mode mémorisation

Avec mémorisation :

Yes M

Sans mémorisation :No M

Fin.

La programmation doit être confimée par la touche

set select. Avec la touche , il est possible de

modifier les différents paramétres (étapes 1 à 8).

Spécifications techniques

Caractéristiques électriques

• Tension d’alimentation : 230 V 50/60 Hz

• P ≤ 3 VA

Caractéristiques fonctionnelles

• seuils réglables : 0,1 à 10 A 15 V AC et DC

• mesures :

en directe : 0,1 à 10 A쓒

via un transformateur d’intensité : 50/5, 100/5,

150/5, 200/5, 250/5, 300/5, 400/5, 600/5

• Hystérésis : 5 à 50 % du seuil programmé

• Temporisation au franchissement du seuil t1 :

t1 = 0,1 à 12 s

• Temporisation au démarrage t2 :

t2 = 0,1 à 20 s

Environnement

• T° de fonctionnement : -20 °C à +55 °C

• T° stockage : -40 °C à +70 °C

Capacité de raccordement

• souple 0,75 à 4 mm

• rigide 1 à 6 mm

Description

Current control relay EU103 monitors

alternating or direct current (terminals 5 and 9).

Parameter setting makes it possible to select :

• operating mode (overcurrent, undercurrent,

current, band),

• type of signal (DC or AC),

• release and hysteresis thresholds,

• t1 and t2 delay type,

• fault storage activation.

Current control relay EU103 includes LCD

display at front, two keys and an indicator

light.

Automatic mode

Display shows measured current. If data

storage option is activated, pressing the reset

key allows acknowledging faults.

The def indicator light warns of faults. It

flickers during t1 time period and stays

permanently lighted if the fault is not removed.

Display mode

Pressing select key for 1 sec allows selecting

display mode.

Successive strokes on select key make it

possible to list the values of parameters and

display mini/maxi current value measured

during fault storage.

set / reset select

def

24 mois contre tous vices de matières ou de fabrication, à partir

de leur date de production. En cas de défectuosité, le produit

doit être remis au grossiste habituel.

La garantie ne joue que si la procédure de retour via l’installateur

et le grossiste est respectée et si après expertise notre service

contrôle qualité ne détecte pas un défaut dû à une mise en

œuvre et/ou une utilisation non conforme aux règles de l’art.

Les remarques éventuelles expliquant la défectuosité devront

accompagner le produit.

Garantie

A warranty period of 24 months is offered on hager products,

from date of manufacture, relating to any material of

manufacturing defect. If any product is found to be defective it

must be returned via the installer and supplier (wholesaler).

The warranty is withdrawn if :

- after inspection by hager quality control dept the device is

found to have been installed in a manner which is contrary to

IEE wiring regulations and accepted practice within the

industry at the time of installation.

- the procedure for the return of goods has not been followed.

Explanation of defect must be included when returning goods.

Warranty

6E 6537.d

Programming mode

Pressing simultaneously set select and keys

for 3 seconds makes it possible to enter

programming mode. Prog signal is displayed

for 1 second when entering this mode.

Set key : used to validate selection

Select key : used to scroll various options.

Programming sequence is as follows :

Select type of signal AC or DC.

Select direct measuring mode or current

transformer.

Select monitoring operation mode

Overcurrent monitoring (Up),

Undercurrent ( ) or Band (Lo Up Lo)

Select thresholds

High threshold if Up or Up Lo

Low threshold if Lo or Up Lo

Define hysteresis Hys (Amp)

Select

t1 delay (second)

Select

t2 start delay (second)

Select storage mode

With storage :

Yes M

Without storage : No M

End.

Confirm programming using set key Select.

key makes it possible to modify the various

parameters (steps 1 to 8).

Technical specifications

Electrical characteristics

• Current supply : 230V 50/60Hz

• Power consumption : ≤ 3VA

Functional characteristics

• Adjustable thresholds :

0.1 to 10A 15V AC and DC

• Measures :

Direct : 0.1 to 10A

Via current transformer : 50/5, 100/5, 150/5,

200/5, 250/5, 300/5, 400/5, 600/5

• Hysteresis :

5 to 50% of programmed threshold

• Time delay when exceeding t1 threshold :

t1 = 0.1 to 12 sec

• Time delay starting t2 :

t2 = 0.1 to 20 sec

Environment

• Operating temperature : -20 °C to +55 °C

• Storage temperature : -40 °C to +70 °C

Connection capacity

• Flexible 0.75 to 4 mm

• Rigid 1 to 6 mm

t t

reset memo

t t

reset memo

2 4 6

42 6 10

159

i 0,1...10A

def

EU103

set / reset select

246
