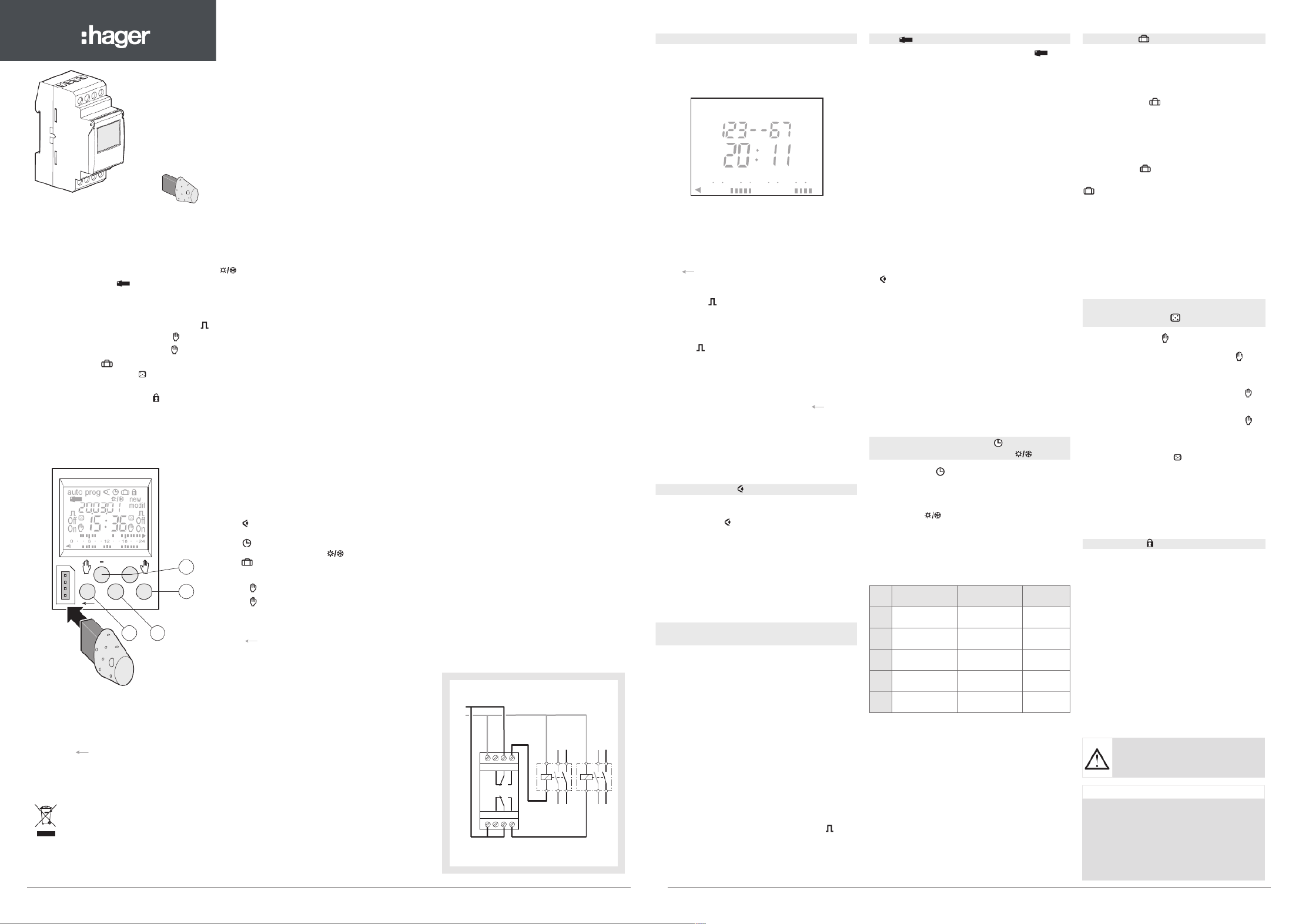

aInterrupteur horaire électronique
2 voies sur 7 jours
Notice d’instructions
z
Les touches :
menu : sélection du mode de fonctionnement
auto : fonctionnement selon le programme
établi.
prog new pour la programmation.
prog modif pour modifier un programme
existant.
: vérification du programme.
: modification de l’heure, de la date et
choix du mode de changement
d’horaire été/hiver .
: vacances.
+et : navigation ou réglage des valeurs. -
A : en mode auto, sélection des forçages,
B dérogations ou du fonctionnement
aléatoire.
ok : pour valider les informations
clignotantes.
: pour retourner à l’étape précédente.
Vous pouvez revenir en mode à n’importeauto
quel moment avec menu.
Si aucune action n’est faite pendant 1 minute,
l’interrupteur retourne en mode .auto
Spécifications techniques
Caractéristiques électriques
• Tension d’alimentation :
230 V~ +10%/-15% 50/60Hz
240 V~ +/-6% 50/60Hz
• Fréquence : 50/60 Hz
• Consommation : max. 6 VA à 50 Hz
• Sortie : 2 contacts inverseurs libres de potentiel
• Pouvoir de coupure max.
AC1 : µ16A 230 V~
Cos = 0,6 : µ10A 230 V~φ
Lampes à incandescence : 2300 W
Lampes halogènes 230 V~ : 2300 W
Tubes fluorescents compensés //
(max. 45 µF) : 400 W
Tubes fluorescents non compensés,
compensés en série : 1000 W
Lampes fluocompactes : 500 W
• Pouvoir de coupure min.
AC1 : 100 mA 230 V~
• Isolation galvanique entre alimentation et
sortie : < 4 kV
• Tension assignée de choc : 4kV
• Disjoncteur amont : 16 A
• Encombrement : 20 (17,5 mm x 2)
• Altitude max : < 2000m
• Tension et courant déclarés pour les besoins
d'émissions CEM : 230 V~ / 0,5 A
Dispositif de commande à montage indépendant
pour montage sur panneau (rail DIN)
Caractéristiques fonctionnelles
• Capacité de programmation :
56 pas à répartir sur les 2 voies.
• Temps mini entre 2 pas : 1 minute
• Précision de marche : ± 1,5 sec / 24h
• Réserve de marche : pile au lithium cumul de
5 ans de coupure secteur.
• Le produit se met à l’état de veille (afficheur
éteint) après 1 minute d’absence de tension. Il
revient en mode dès retour de la tension ouauto
lors de l’appui sur une touche.
• Indice de protection : IP 20.
Environnement
• T° de fonctionnement : -5 °C à +45 °C
• T° stockage : -20 °C à +70 °C
Raccordement par bornes à cages
• Capacité souple : 1 à 6 mm
2
• Capacité rigide : 1,5 à 10 mm
2
Schéma de raccordement
Principales caractéristiques
• Produit livré mis à l’heure et au jour courant.
• Changement automatique d’horaire été/hiver .
• Clé de programmation .
-pour les dérogations permanentes,
-pour la copie ou la sauvegarde du programme.
• Programmation par jour ou groupe de jours.
• 56 pas de programmes On, Off ou impulsions (1 seconde à 30 minutes).
• Forçages permanents On ou Off ( fixe).
• Dérogations temporaires On ou Off ( clignotante).
•Mode vacances : forçages On ou Off entre deux dates.
•Simulation de présence .
• Barregraphe de visualisation du profil journalier pour les 2 voies.
• Possibilité de verrouiller le clavier .
• Programmable hors tension.
• Ecran rétro-éclairé.
Remise à zéro du programme
Le programme peut être effacé totalement par appui simultané sur les 3 touches suivantes :
menu ok, , , l'heure et la date sont maintenues.
Redémarrage
Un appui simultané sur les touches , , , permet de redémarrer le produit. - + ok menu
Pour vérifier le profil journalier mis en place sans
risque de modification ou suppression.
Sélectionner le mode à l’aide de et . menu ok
Sélectionner la voie (A ou B) à l’aide de ou et .+ - ok
Le premier pas de lundi s’affiche ainsi que le
profil journalier.
Deux possibilités pour visualiser :
1. Par appuis sur ou : passage d’un jour + -
à l’autre. Dans ce cas seul le premier pas
du jour est affiché ainsi que le profil journalier.
2. Par appui sur : tous les pas de chaque ok
jour défilent les uns après les autres.
Visualisation
Sélectionner le mode prog avec et menu ok
Sélectionner la voie (A ou B) à l’aide de ou et .+ - ok
Sélectionner le mode modif avec ou+ -. Valider avec ok
Le nombre de pas de programme restant apparaît
pour quelques instants.
Le premier pas du premier jour ou groupe de jour
apparaît.
Par appuis successifs sur faire défiler un à unok
tous les pas programmés.
Tout champ qui clignote (état, heure, minutes) peut
être modifié à l’aide de ou puis validé avec .+ - ok
Lorsque le curseur est positionné sur situéok
derrière le groupe de jour, vous pouvez faire défiler
les jours ou groupes de jours pour aller directement,
avec ou+ -, à celui qui doit être modifié.
Pour supprimer un pas de programme :
sélectionner l’état de la voie (On, Off ou ),
appuyer simultanément sur et+ -.
Clear apparaît à l’écran. Valider avec .ok
Modification ou suppression d’un pas de
programme : prog modif
Permet de forcer la sortie en état de marche
ou arrêt pour une période donnée.
Une fois effectué, ce forçage sera supprimé et
ne se reproduira pas l’année d’après.
Sélectionner le mode à l’aide de menu
puis .ok
Sélectionner la voie (A ou B) à l’aide de ou+ -
et .ok
Avec ou+ -, choisir l’état du forçage : On ou
Off, pour valider.ok
Entrer le jour puis le mois du début de la
période (date 1) à l’aide de ou puis .+ - ok
Entrer de la même façon le jour et le mois de
la fin de la période (date 2).
En mode auto, clignote pour indiquer
qu’une période de vacances a été
programmée.
devient fixe pendant la période.
Le forçage sera effectif à 0 h 00 de la 1ère
date jusqu’à 23 h 59 de la 2ème date.
Si la date 1 est antérieure au jour de la
programmation, la période de vacances est
valable pour l’année suivante.
Pour effacer une période de vacances il suffit
de retourner dans le mode, d’appuyer
simultanément sur les touches et+ -.
Clear apparaît. Confirmer par ok.
Vacances
Par appuis successifs sur A ou B
Si l’état de la sortie est :On
1er appui : dérogation temporaire. et Off
clignotent. Le retour en mode
automatique se fera au prochain
pas de programme.
2ème appui : forçage permanent. et sont On
fixes. Ce forçage doit être annulé
manuellement.
3ème appui : forçage permanent. et sont Off
fixes. Ce forçage doit être
annulé manuellement.
4ème appui : fonctionnement aléatoire. Pour la
simulation de présence, ainsi
que l’état de la sortie sont affichés.
Doit être annulé manuellement.
Dans ce cas les pas de programme
sont décalés aléatoirement dans
une plage de ± 59 mn.
5ème appui : retour au mode automatique.
L’état de sortie ainsi que le sont
affichés.
Forçage - Dérogation
Fonctionnement aléatoire
Sélectionner le mode avec puis .menu ok
Modifier le jour, le mois, l’année l’heure et les
minutes à l’aide de ou et .+ - ok
L’interrupteur horaire propose ensuite les
changements d’horaire été/hiver .
Sélectionner le type de changement voulu à l’aide
de ou . Valider avec .+ - ok
Mise à l’heure et au jour
Changement d’horaire été/hiver
Le type de changement dépend de la zone
géographique.
Types disponibles :
Le changement intervient toujours entre 2 h et 3 h
du matin.
Lorsque le type USER est choisi :
1. Entrer le jour puis le mois de la date de changement
d’heure d’été (+1 h) avec ou et .+ - ok
2. Entrer le jour puis le mois de la date de changement
d’heure d’hiver (-1 h) avec ou et .+ - ok
L’interrupteur horaire va vérifier à quels jours de
quelles semaines correspondent ces dates et
appliquera les changements aux mêmes périodes
les années suivantes indépendamment de la date.
Dès que la clé est présente sur l’interrupteur,
apparaît à l’écran.
Deux types de fonctionnements :
A. Dérogation permanente :
Introduire la clé dans l’interrupteur.
Après 10 secondes, le programme contenu dans la
clé sera exécuté sans effacer celui présent dans
l’appareil.
Dès que la clé est retirée, le programme de
l’interrupteur horaire est à nouveau valide.
B. Copie load / Sauvegarde save :( ) ( )
La clé permet de sauvegarder un programme
contenu dans l’interrupteur horaire.
Il est également possible de copier le contenu de
la clé vers l’horloge.
1. Introduire la clé, attendre 2 secondes.
2. A l’aide de menu, sélectionner le mode :
save pour sauvegarder un programme contenu
dans le produit,
load pour charger le programme de la clé dans
l’interrupteur horaire,
pour vérifier le programme contenu dans
la clé.
3. Valider le choix retenu avec .ok
4. Pour save loadet reconfirmer avec .ok
Les messages d’erreurs suivants peuvent
apparaître à l’écran :
no prog : la clé est vierge, elle ne contient aucun
programme.
Error : la clé est celle d’un interrupteur 1 voie.
Dans ces deux cas :
•Seul le mode est possible. save
•Le message d’erreur reste affiché aussi longtemps
que la clé est présente, mais c’est le programme
de l’interrupteur qui est exécuté.
Clé
Pour éviter toute manipulation intempestive,
le clavier de l’interrupteur horaire peut être
verrouillé à l’aide d’une clé EG004.
Le déblocage s’effectue de la même manière.
Verrouillage
*type par défaut
La programmation peut se faire par jour ou par
groupe de jours. Dans ce cas les consignes sont
communes à plusieurs jours.
Les jours : 1 = lundi, 2 = mardi, 3 = mercredi …
7 = dimanche.
Type Début de l’heure
d’été
Début de l’heure
d’hiver
Zone
d’application
Euro
*
Dernier dimanche
de mars
Dernier dimanche
d’octobre
Union
européenne
USA Deuxième
dimanche de mars
Premier dimanche
de novembre
Amérique
du Nord
AUS Premier dimanche
d’octobre
Premier dimanche
d’avril Australie
USER Date librement
programmée
Date librement
programmée
No Pas de
changement
Pas de
changement
6LE002466A1 2
EG203E
6LE002466A
Comment éliminer ce produit (déchets d’équipements électriques et électroniques).
(Applicable dans les pays de l’Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).
Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les autres déchets ména-
gers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement ou à la santé humaine, veuillez le séparer
des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.
Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où
et comment ils peuvent se débarrasser de ce produit afin qu’il soit recyclé en respectant l’environnement.
Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas
être éliminé avec les autres déchets commerciaux.
Utilisable partout en Europe
å
et en Suisse
24 mois contre tous vices de matières ou de fabrication à
partir de leur date de production. En cas de défectuosité, le
produit doit être remis au grossiste habituel. La garantie ne
joue que si la procédure de retour via l’installateur et le
grossiste est respectée et si après expertise notre service
contrôle qualité ne détecte pas un défaut dû à une mise en
œuvre et/ou une utilisation non conforme aux règles de
l’art. Les remarques éventuelles expliquant la défectuosité
devront accompagner le produit.
¢Garantie
Appareil à installer uniquement par un
installateur électricien selon les normes
d’installation en vigueur dans le pays.
