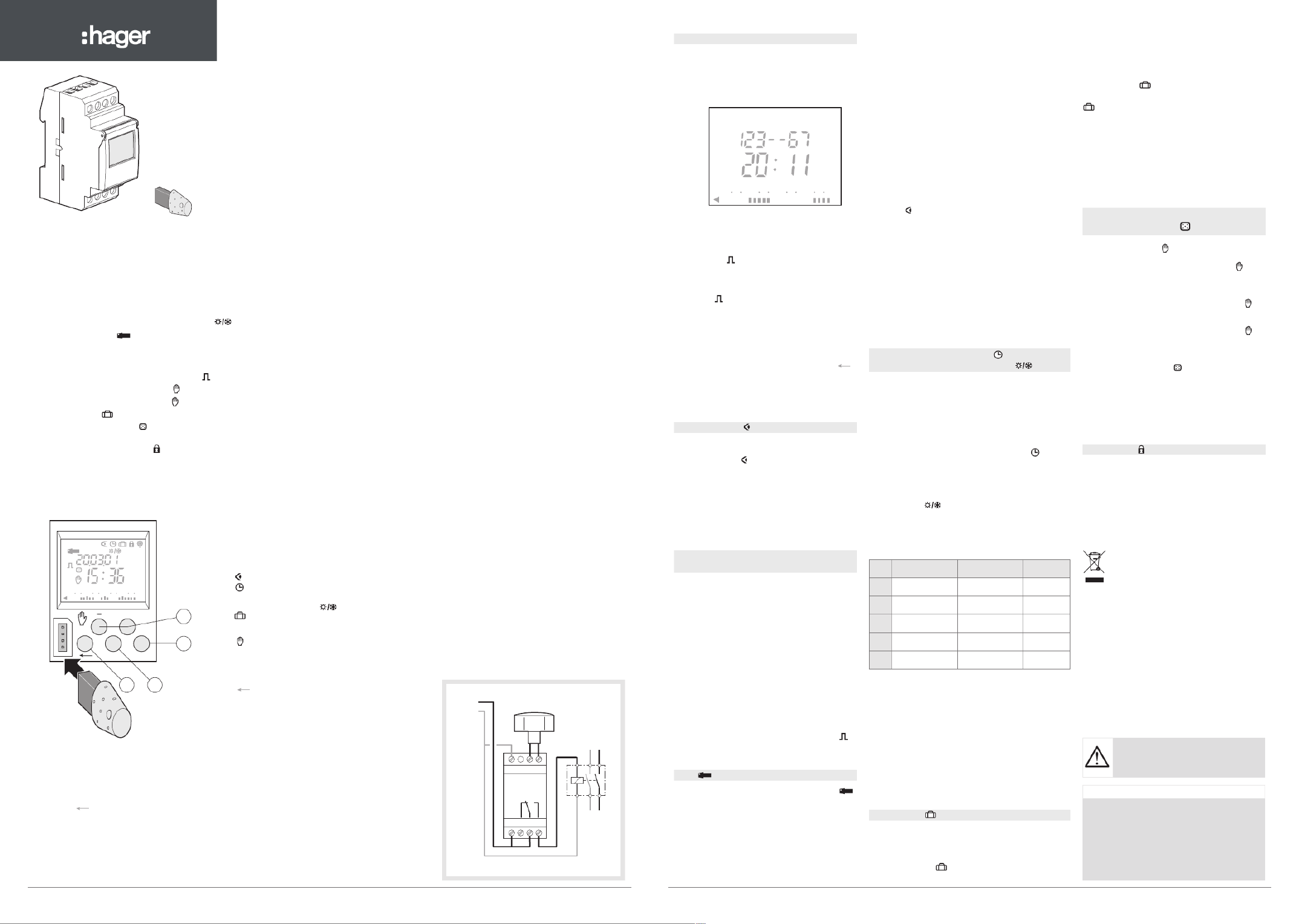

¢Interrupteur horaire électronique
1 voie sur 7 jours radiopiloté
z
Les touches :
menu : sélection du mode de fonctionnement
auto : fonctionnement selon le programme
établi.
prog new pour la programmation.
prog modif pour modifier un programme
existant.
: vérification du programme.
: modification de l’heure, de la date et
choix du mode de changement
d’horaire été/hiver .
: vacances.
+et : navigation ou réglage des valeurs. -
-: en mode auto, sélection des forçages,
dérogations ou du fonctionnement
aléatoire.
ok : pour valider les informations
clignotantes.
: pour retourner à l’étape précédente.
Vous pouvez revenir en mode à n’importeauto
quel moment avec .menu
Si aucune action n’est faite pendant 1 minute,
l’interrupteur retourne en mode .auto
Programmation : prog new
La programmation peut se faire par jour ou par
groupe de jours. Dans ce cas les consignes
sont communes à plusieurs jours.
Les jours : 1 = lundi, 2 = mardi, 3 = mercredi
…
7 = dimanche.
1. Sélectionner le mode prog à l’aide de menu
puis ok.
Le nombre de pas de programme libres
apparaît pour quelques instants.
2. Choisir le ou les jours à l’aide de ou . Valider+ -
avec .ok
3. okclignote. Valider le groupe de jour avec
ok.
ou permet de refaire le groupe de jours si
nécessaire.
4. Avec ou+ -, choisir l’état de la consigne :
On, Off
ou . pour valider l’état.ok
5. Entrer l’heure de la commutation à l’aide de
+ou -. Valider avec .ok
6. Entrer les minutes avec ou+ -. Valider avec
ok.
7. Pour une , régler la durée (les secondes,
puis les minutes) de la même
façon que l’horaire de commutation.
Programmer les autres consignes du groupe
dejours en répétant les opérations 3 à 7.
Le jour ou groupe de jours peut être modifié,
lors de la phase 3 en appuyant sur +
,-ou .
A la fin de la programmation retourner en
mode avec .auto menu
Dans ce mode il est également possible de
rajouter une consigne au programme établi.
Procéder tel que décrit plus haut.
Pour vérifier le profil journalier mis en place
sans risque de modification ou suppression.
Sélectionner le mode à l’aide de etmenu
ok.
Le premier pas de lundi s’affiche ainsi que le
profil journalier.
Deux possibilités pour visualiser :
1. Par appuis sur ou : passage d’un jour + -
à l’autre. Dans ce cas seul le premier pas
du jour est affiché ainsi que le profil journalier.
2. Par appui sur : tous les pas de chaque ok
jour défilent les uns après les autres.
Visualisation
Sélectionner le mode prog avec et menu ok
Sélectionner le mode avec oumodif + -.
Valider avec ok
Le nombre de pas de programme restant apparaît
pour quelques instants.
Le premier pas du premier jour ou groupe de
jour apparaît.
Par appuis successifs sur ok faire défiler un à un
tous les pas programmés.
Tout champ qui clignote (état, heure, minutes)
peut être modifié à l’aide de ou+ -, puis validé
avec .ok
Lorsque le curseur est positionné sur situéok
derrière le groupe de jour, vous pouvez faire
défiler les jours ou groupes de jours pour aller
directement, avec ou , à celui qui doit être+ -
modifié.
Pour supprimer un pas de programme :
sélectionner l’état de la voie (On, Off
ou
),
appuyer simultanément sur et+ -.
Clear apparaît à l’écran. Valider avec .ok
Modification ou suppression d’un pas de
programme : prog modif
Permet de forcer la sortie en état de marche
ou arrêt pour une période donnée.
Une fois effectué, ce forçage sera supprimé et
ne se reproduira pas l’année d’après.
Sélectionner le mode à l’aide de menu
puis .ok
Avec ou choisir l’état du forçage : On ou+ -
Off, pour valider.ok
Entrer le jour puis le mois du début de la
période (date 1) à l’aide de ou puis .+ - ok
Entrer de la même façon le jour et le mois de la
fin de la période (date 2).
En mode auto, clignote pour indiquer
qu’une période de vacances a été programmée.
devient fixe pendant la période.
Le forçage sera effectif à 0 h 00 de la 1ère
date jusqu’à 23 h 59 de la 2ème date.
Si la date 1 est antérieure au jour de la
programmation, la période de vacances est
valable pour l’année suivante.
Pour effacer une période de vacances il suffit
de retourner dans le mode, d’appuyer
simultanément sur les touches et+ -.
Clear apparaît. Valider avec .ok
Vacances
Par appuis successifs sur -.
Si l’état de la sortie est :On
1er appui : dérogation temporaire. et Off
clignotent. Le retour en mode
automatique se fera au prochain
pas de programme.
2ème appui : forçage permanent. et sont On
fixes. Ce forçage doit être annulé
manuellement.
3ème appui : forçage permanent. et sont Off
fixes. Ce forçage doit être annulé
manuellement.
4ème appui : fonctionnement aléatoire. Pour la
simulation de présence, ainsi
que l’état de la sortie sont affichés.
Doit être annulé manuellement.
Dans ce cas les pas de programme
sont décalés aléatoirement dans
une plage de ± 59 mn.
5ème appui : retour au mode automatique. L’état
de sortie ainsi que le sont affi-
chés.
Forçage - Dérogation
Fonctionnement aléatoire
La mise à l’heure et au jour ainsi que le passage à
l’horaire été/hiver se font automatiquement grâce à
l’antenne EG001. Celle-ci reçoit les messages
horaires transmis par l’émetteur DCF77 situé à
Frankfort en Allemagne.
Dès raccordement de l’antenne, le symbole
clignote à l’écran. Le symbole reste fixe dès que
l’heure est synchrone.
En cas de coupure de la liaison antenne/EG103D,
ou de mauvaise réception, l’interrupteur fonctionne
sur sa base de temps interne.
Mise à l’heure manuelle.
Sélectionner le mode avec puis .menu ok
Modifier le jour, le mois, l’année, l’heure et les
minutes à l’aide de ou et .+ - ok
L’interrupteur horaire propose ensuite les
changements d’horaire été/hiver .
Sélectionner le type de changement voulu à l’aide
de ou+ -. Valider avec .ok
Mise à l’heure et au jour
Changement d’horaire été/hiver
Le type de changement dépend de la zone
géographique.
Types disponibles :
Lorsque le type USER est choisi :
1. Entrer le jour puis le mois de la date de
changement d’heure d’été (+1 h) avec ou+ -
et .ok
2. Entrer le jour puis le mois de la date de
changement d’heure d’hiver (-1 h) avec ou+ -
et .ok
L’interrupteur horaire va vérifier à quels jours
de quelles semaines correspondent ces dates
et appliquera les changements aux mêmes
périodes les années suivantes
indépendamment de la date.
Dès que la clé est présente sur l’interrupteur
apparaît à l’écran.
Deux types de fonctionnements :
A. Dérogation permanente :
Introduire la clé dans l’interrupteur.
Après 10 secondes, le programme contenu dans la
clé sera exécuté sans effacer celui présent dans
l’appareil.
Dès que la clé est retirée, le programme de
l’interrupteur horaire est à nouveau valide.
B. Copie load / Sauvegarde save :( ) ( )
La clé permet de sauvegarder un programme
contenu dans l’interrupteur horaire.
Il est également possible de copier le contenu de
la clé vers l’horloge.
1. Introduire la clé, attendre 2 secondes.
2. A l’aide de menu, sélectionner le mode :
save pour sauvegarder un programme contenu
dans le produit,
load pour charger le programme de la clé dans
l’interrupteur horaire,
pour vérifier le programme contenu dans
la clé.
3. Valider avec .ok
4. Pour et reconfirmer avec .save load ok
Les messages d’erreurs suivants peuvent
apparaître à l’écran :
no prog : la clé est vierge, elle ne contient aucun
programme.
Error : la clé est celle d’un interrupteur 2 voies.
Dans ces deux cas :
•Seul le mode est possible. save
•Le message d’erreur reste affiché aussi longtemps
que la clé est présente, mais c’est le programme
de l’interrupteur qui est exécuté.
Clé
Spécifications techniques
Caractéristiques électriques
• Tension d’alimentation :
230 V~ +10%/-15% 50/60Hz
240 V~ +/-6% 50/60Hz
• Fréquence : 50/60 Hz
• Consommation : max. 5 VA à 50 Hz
• Sortie : 1 contact inverseur libre de potentiel
• Pouvoir de coupure max
AC1 : µ16A 230 V~
Cos = 0,6φ: µ10A 230 V~
Lampes à incandescence : 2300 W
Lampes halogènes 230 V~ : 2300 W
Tubes fluorescents compensés //
(max. 45 µF) : 400 W
Tubes fluorescents non compensés,
compensés en série : 1000 W
Lampes fluocompactes : 500 W
• Pouvoir de coupure min.
AC1 : 100 mA 230 V~
• Isolation galvanique entre alimentation
et sortie : < 4 kV
• Tension assignée de choc : 4kV
• Disjoncteur amont : 16 A
• Encombrement : 20 (17,5 mm x 2)
• Altitude max : < 2000m
• Tension et courant déclarés pour les besoins
d'émissions CEM : 230 V~ / 0,5 A
Dispositif de commande à montage
indépendant pour montage sur panneau (rail DIN)
Caractéristiques fonctionnelles
• Capacité de programmation : 56 pas
• Temps mini entre 2 pas : 1 minute
• Précision de marche : ± 1,5 sec /24h
• Réserve de marche pile au lithium cumul de
5 ans de coupure secteur.
• Le produit se met à l’état de veille (afficheur
éteint) après 1 minute d’absence de tension Il
revient en mode dès retour de la tensionauto
ou lors de l’appui sur une touche.
• Indice de protection : IP 20
• Action de type : 1B
• Degré de pollution : 2
• Structure du logiciel : classe A
Environnement
• T° de fonctionnement : -5 °C à +45 °C
• T° stockage : -20 °C à +70 °C
Raccordement par bornes à cages
• Capacité souple : 1 à 6 mm
2
• Capacité rigide : 1,5 à 10 mm
2
Principales caractéristiques
• Produit livré mis à l’heure et au jour courant.
• Changement automatique d’horaire été/hiver .
• Clé de programmation .
-pour les dérogations permanentes,
-pour la copie ou la sauvegarde du programme.
• Programmation par jour ou groupe de jours.
• 56 pas de programmes On, Off ou impulsions (1 seconde à 30 minutes).
• Forçages permanents On ou Off ( fixe).
• Dérogations temporaires On ou Off ( clignotante).
•Mode vacances : forçages On ou Off entre deux dates.
•Simulation de présence .
• Barregraphe de visualisation du profil journalier.
• Possibilité de verrouiller le clavier .
• Programmable hors tension.
Remise à zéro du programme
Le programme peut être effacé totalement par appui simultané sur les 3 touches suivantes :
menu ok, , , l'heure et la date sont maintenues.
Redémarrage
Un appui simultané sur les touches , , , permet de redémarrer le produit.- + ok menu
