Side 1/2

DS-PI-T50

DS-PI-T100

DS-PI-T150

DS-PI-T200

DS-PI-T250

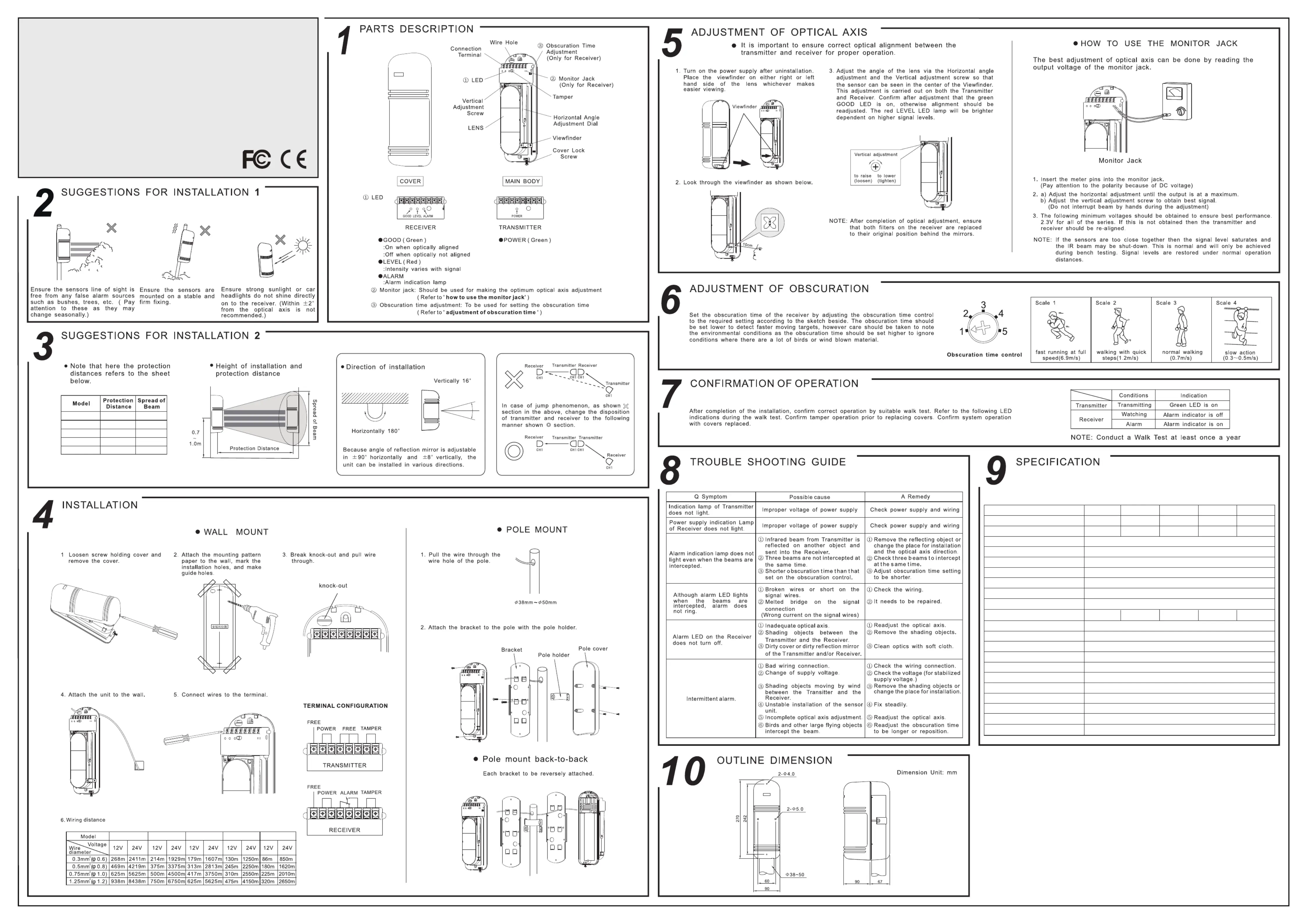

TRIPLE BEAM PHOTOELECTRIC DETECTOR

INSTRUCTION MANUAL

DS-PI-T50 50m 1.5m

DS-PI-T100 100m 3m

DS-PI-T150 150m 4.5m

DS-PI-T200 200m 6.5m

DS-PI-T250 250m 9.75m

DS-PI-T50 DS-PI-T100 DS-PI-T150 DS-PI-T200 DS-PI-T250

-25°C~+55°C

70mA

500m

50m

90mA

1000m

100m

95mA

1500m

150m

100mA

2000m

200m

105mA

2500m

250m

180°(±90°)

16°(±8°)

Removable type

Ultrasonic structure

Receiving light Indicate OK Indicate、、 Testing Terminal

PC front cover; ABS Back Cover

Contact Output 1b DC 30V 0.05A max

3 beams Intercepted simultaneously

3 beams

Model

Alarm Distance

Max reaching distance

Beams NO.

Detecting Way

Light Source

Response Time

Alarm Output

Supply Voltage

Supply Current

Operation Temperature Range

Tamper Output

Optic axis adjust angle (Horizontal)

Optic axis adjust angle (Vertical)

Sight

Strategy to dew/frost

Other additional functions

Material

Weight

Environmental humidity

<95%RH

Pulse IR LED

35~700ms

Relay FORM C(NO/NC changeable), Contact ratings DC 30V 0.5A max.

DC10.5~28V(non-polarity)

Recommend supply Voltage

DC 12V or 24V(non-polarity)

Around 1100g ( Transmitter and Receiver )

270mm×90mm×90mm

Dimensions (H×W×D)

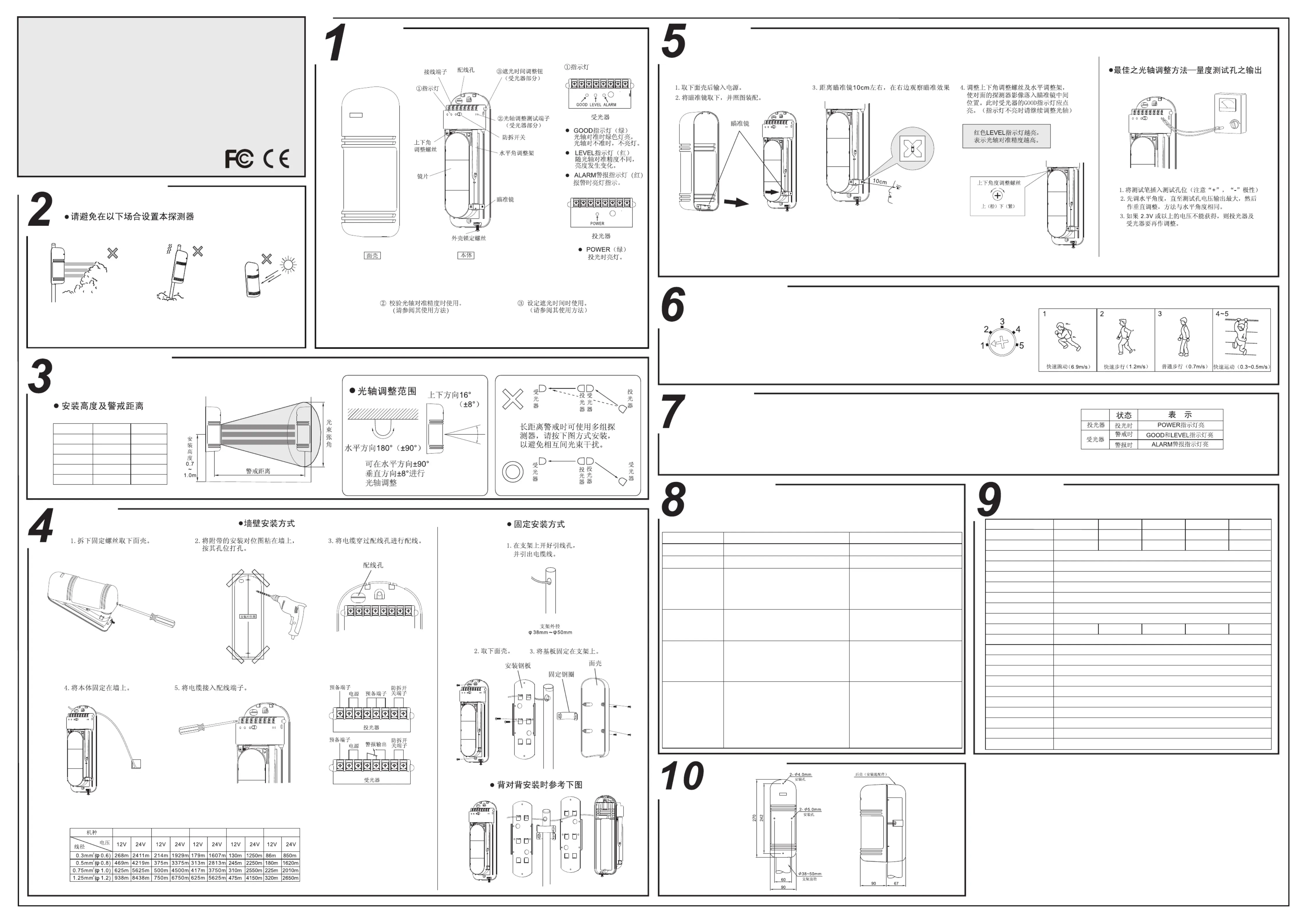

三光束主动红外对射

使用说明书

安装上的注意事项1

安装上的注意事项2

安装方法

部件名称光轴调整

遮光时间的调整

动作确认

异常时的检查

外形尺寸图

技术参数

DS-PI-T50 50m 1.5m

DS-PI-T100 100m 3m

DS-PI-T150 150m 4.5m

DS-PI-T200 200m 6.5m

DS-PI-T250 250m 9.75m

型号警戒距离光束张角

故障现象可能原因维修对策

投光器指示灯不亮电源电压不合适检查电源和连线

受光器指示灯不亮电源电压不合适检查电源和连线

光线被遮断时报警

指示灯不亮

① 来自于投光器的红外光束被另一个物体

反射进入受光器

② 三个光束没有同时被遮断

③ 遮断时间小于遮断控制设额定的时间

① 移开反射物体或者改变安装位置和

光轴方向

② 检查三个光束被同时遮断。

③ 将遮断时间设置调整到较短值

光线被遮断时虽然

报警指示灯亮，但

报警铃不响

① 信号线开路或者短路

② 在信号连接端有桥接

（信号线上有不正常的电流）

① 检查连线

② 需要返修

在受光器上的报警

灯常亮不熄灭

① 光轴调整不恰当

② 在投光器和受光器之间有障碍物。

③ 投光器和受光器的外罩或者反射镜上

有污物

① 重新调整光轴

② 移开障碍物

③ 用软布清洁光学部分

断断续续报警

① 不良配线连接

② 供电电压变化

③ 在投光器和受光器有被风吹动的障碍物

④ 安装不稳固

⑤ 未完成光轴调整

⑥ 鸟或者其它大的飞行物遮断光束

① 检查配线连接

② 检查供电电压（稳定的供电电压）

③ 移开障碍物或者改变安装位置

④ 安装牢固

⑤ 重行调整光轴

⑥ 重新调整

遮断时间，把时间调长或

重

新选置

确保在探测器的视线上没有任何

误报源，例如灌木丛、树木等。

(注意这些物体可能随季节而改变)

确保在探测器被安装

在一个稳定和坚固的

安装物上面。

确保强力阳光或者汽车的车

灯不直接照射到受光器上。

(不建议在离光轴±2°内)

6.配线距离

在完成安装后，通过恰当的步行测试来确认运行正常。在步行测试时参考下列指示灯。

安装面罩前确认防拆功能运作正常。盖面罩后确认系统运作正常。

注意：步行测试至少每年进行一次

通过旁边的草图得到要求的设置值，调节“遮光时间的调整”来设置受光器的遮光时间。

遮光时间必须设置成较小值以便检测较快的移动目标。然而应该考虑各种环境情况，比

如当有鸟或者被风吹动的物体时，遮光时间应该设置为较大值来忽略这些情况。

DS-PI-T50 DS-PI-T100 DS-PI-T150 DS-PI-T200 DS-PI-T250

DS-PI-T50

DS-PI-T100

DS-PI-T150

DS-PI-T200

DS-PI-T250

约1100g (受光器+投光器)

270mm×90mm×90mm

继电器节点输出 , 接点容量1C DC 30V 0.5Amax.

型号

警戒距离

最大到达距离

光束数

探测方式

光源

感应速度

报警输出

电源电压

防拆输出

使用温度范围

光轴调整角度（水平）

光轴调整角度（垂直）

瞄准器

结露、霜对策

其他附加功能

材质

外形尺寸

重量

环境湿度 <95%RH

消耗电流(DC 12V)

70mA 90mA 95mA

W.97.2613 A

100mA 105mA

500m 1000m 1500m 2000m 2500m

50m 100m 150m 200m 250m

-25°C~+55°C

接点输出1b DC 30V 0.05A max

180°(±90°)

16°(±8°)

35~700ms

3束

3光束同时遮断检知式

脉冲红外光束

DC10.5~28V(无极性)

推荐工作电压

DC 12V或者 (无极性)24V

可拆卸式

超声波结构

受光指示、指示、测试端子OK

面罩树脂; 底壳树脂PC ABS

遮光时间的调整
