EL-PIR70

Radar motion sensor

Troubleshooting

Malfunction Cause Remedy

The load will not work • wrong light-control

setting selected

• Adjust setting

• load faulty • Change load

• mains switch OFF • Switch ON

The load work always • continuous movement

in the detection zone

• check zone setting

The load work without any

identiable movement

• the sensor not

mounted for detecting

movement reliably

•

securely mount enclosure

• movement occurred,

but not identied by

the sensor(movement

behind wall, movement

of a small object

in immediate lamp

vicinity etc.)

• Check zone setting

The load will not work

despite movement

• rapid movements are

being suppressed

to minimize

malfunctioning or the

detection zone you

have set is too small

• Check zone setting

NOTE: the high-frequency output of the HF sensor is <10Mw- that is just

one 100th of the transmission power of a mobile phone or the output of a

microwave oven.

< 10mW approx. 1000mW

Deze sensor is een actieve bewegingsdetector. De geïntegreerde HF-sensor zendt

een hoogfrequent elektromagnetisch signaal uit (5,8 GHz) en ontvangt de echo van

dat signaal. Wanneer er ook maar van enige beweging in de detectiezone sprake

is, dan detecteert de sensor een verandering van de echo. Vervolgens triggert een

microprocessor het "schakel licht AAN" commando. Detectie is zelfs mogelijk door

deuren, glazen ruiten of dunne muren.

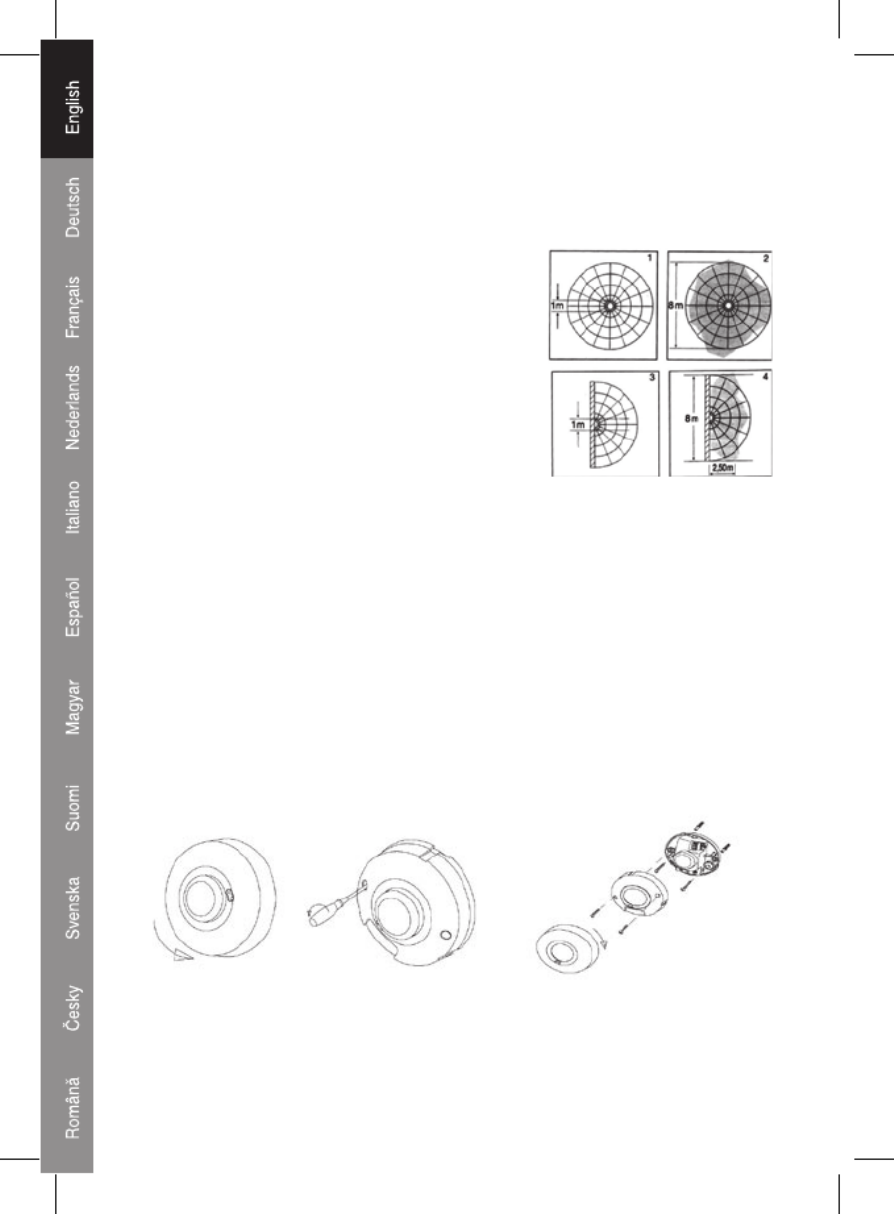

Detectiezones bij montage aan het plafond

1) Minimum bereik 1 meter diameter.

2) Maximum bereik 8 meter diameter.

Detectiezones bij montage aan de muur

3) Minimum bereik 1 meter diameter.

4) Maximum bereik 8 meter diameter.

BELANGRIJK:personen of voorwerpen die zich in de richting van de sensor

bewegen worden het best gedetecteerd!

Installatieprocedures

1. Verwijder de bovenste afdekkap door deze tegen de wijzers van de klok in te

draaien (zie afb. 1), en draai vervolgens de twee schroeven los waarmee de

middelste afdekkap bevestigd is (zie afb. 2);

2. Houd het apparaat tegen de muur (of plafond) en teken de boorgaten af. Let daarbij

op eventueel aanwezige bedrading in muur of plafond;

3. Boor de gaten en voorzie de geboorde gaten van pluggen (6 mm diameter);

4. Haal de voedingskabel en de kabel van de belasting door het daarvoor bedoelde

doorvoergat;

5. Schroef het apparaat vast (zie afb. 3);

6. Sluit de voedingskabel en de kabel van de belasting volgens de markering op de

connector aan.

7. Plaats de middelste afdekkap (zie afb. 3) en stel de regelknoppen in;

8. Plaats de bovenste afdekkap en draai deze vast met de wijzers van de klok mee

(zie afb. 3).

afb. 1 afb. 2 afb. 3

Technische specicaties

Voedingsspanning: 220-240 Volt AC

Frequentie voedingsspanning: 50/60 Hz

Installatie: binnenshuis, muur- of plafondmontage

HF systeem: 5,8 GHz CW radar, ISM band

Zendvermogen: <10 mW

Nominale belasting: 1200 Watt: 220-240 Volt AC

Detectiehoek: 360°, 160°

Detectiebereik: 1-8 meter (diameter), instelbaar

Tijdinstelling: 5 sec. tot 15 min.

Lichtgevoeligheid: 2 ~ 2000 lux

Aansluiten verlichting

verbind N, L met voedingsspanning; verbind N, L’ met belasting

Instellen van bereik (gevoeligheid)

Met het bereik wordt bedoeld: de diameter van

de min of meer cirkelvormige detectiezone die op

de grond gerealiseerd wordt nadat de sensor op

een hoogte van 2,5 meter gemonteerd is. Draai

de regelknop geheel naar links voor een minimum

bereik (circa 1 meter diameter) en geheel naar rechts voor

een maximum bereik (circa 8 meter diameter).

Instellen van de tijd

De lamp kan gedurende een bepaalde tijd ingeschakeld worden. Minimum

tijd circa 5 seconden (draai knop geheel naar links), maximum tijd circa

15 minuten (draai knop geheel naar rechts). Iedere beweging die binnen

de ingestelde tijd gedetecteerd wordt, zal de timer opnieuw doen starten.

Voor het instellen van de detectiezone en het uitvoeren van de looptest,

raden wij u aan om de kortste tijd te selecteren.

NB: nadat de lamp uitgeschakeld is, duurt het circa 1 seconde voordat de sensor

weer een nieuwe beweging kan detecteren. De lamp zal eerst ten gevolge van een

beweging ingeschakeld worden zodra deze periode verstreken is.

Instelling lichtregeling

De licht-respons-grens kan ingesteld worden van circa 2 - 2000 lux. Draai

de knop geheel naar links voor schemering tot dageraad (circa 2 lux).

Draai de knop geheel naar rechts voor daglicht (circa 2000 lux). Wanneer

u de detectiezone instelt en de looptest in daglicht uitvoert moet de knop

geheel naar rechts gedraaid worden.

1-8 diameter

5 sec. - 15 min.

2 ~ 2000 lux

Resolución de problemas

Error de

funcionamiento

Causa Solución

La carga no funciona • conguración errónea

del control de luz

seleccionada

• Ajuste la conguración

• carga defectuosa • cambie la carga

•

la alimentación se apaga

• enciéndala

La carga funciona

siempre

• movimiento continuo

la zona de detección

• compruebe la

conguración de la zona

La carga funciona sin

ningún movimiento

identicable

•

el sensor no se ha instalado

para detectar el movimiento

de forma able

•

instale con seguridad el

recinto

•

se ha registrado un

movimiento, pero no

ha sido identicado por

el sensor (movimiento

detrás de la pared,

movimiento de un

objeto pequeño cerca

de la lámpara, etc.)

• compruebe la

conguración de la zona

La carga no funciona a

pesar del movimiento.

• los movimientos

rápidos se suprimen

para minimizar

los errores de

funcionamiento o la

zona de detección

que ha congurado es

demasiado pequeña.

• compruebe la

conguración de la zona

NOTA: la salida de alta frecuencia del sensor HF es <10Mw- esto tan sólo es

un 100th de la potencia de transmisión de un teléfono móvil o la salida de una

onda del microondas.

<10mW aprox. 1000mW

Produkt Specifikationer

Mærke:	HQ
Kategori:	Bevægelsesdetektor
Model:	EL-PIR70
Produktfarve:	Hvid
Pakkevægt:	188 g
Driftstemperatur (T-T):	0 - 40 °C
Dimensioner (BxDxH):	100 x 100 x 45 mm
Monteringstype:	Loft
Pakkens dimensioner (BxDxH):	105 x 105 x 55 mm
Indgangsspænding:	220 - 240 V
Sensortype:	Passiv infrarød (PIR) sensor
Maks. rækkevidde:	8 m
