Side 1/2
4-13/16"
121mm
6-3/16"
156mm
6-7/16"
163mm
4-3/8"
110mm
8-15/16"
226mm
6-11/16"
169mm
9-3/8"
237mm
3-1/16"
77mm
3/4"
19mm
2-1/16"
51mm
R E F E R E N C E
9632i
9632cf
9632gr
Declaration of Conformity
We, Harman Consumer Group, Inc.
2, route de Tours
72500 Château du Loir
France
declare in own responsibility that the products described in this owner’s
manual are in compliance with technical standards:
EN 61000-6-3:2001
EN 61000-6-1:2001
Klaus Lebherz
Harman Consumer Group, Inc.
Château du Loir, France 08/09
Designed and engineered in the USA. Conception et design aux É.U.A.
A valid serial number is required for warranty coverage. Un numéro de série valable est exigé pour la couverture de la garantie.
Features, specifications and appearance are subject to change without notice.
Sous réserve de modifications.
Harman International, Consumer Division, 8500 Balboa Blvd., Northridge, CA 91329 USA
www.infinitysystems.com
© 2009 Harman International Industries, Incorporated. All rights reserved. Tous droits réservés. • Part No. REF9632OM08/09
Infinity is a trademark of Harman International Industries, Incorporated, registered in the United States and/or other countries.
Infinity est une marque commerciale de Harman International Industries, Incorporated, déposée aux États-Unis et/ou dans d’autres pays.
9632i 9632cf
BL (T-m) 4.30 4.30
DCR (ohms) 2.30 2.30
Mms (g) 21.70 21.70
Sd (sq cm) 236.4 236.4
Cms (µm/N) 442 442
Vas (l) 34.69 34.69
Fs (Hz) 51.4 51.4
Qes 0.87 0.87
Qms 6.34 6.34
Qt 0.77 0.77
SPECIFICATIONS
9632i 9632cf 9632gr
Type: 6" x 9" 2-Way 6" x 9" 2-Way GRILLE ONLY
NO GRILLE for 6" x 9"
Impedance: 2 Ohms 2 Ohms
Power Handling, RMS: 100W 100W
Power Handling, Peak: 300W 300W
Frequency Response: 46Hz – 21kHz 46Hz – 21kHz
Sensitivity (2.83V, 1m): 94dB 94dB
Grilles are included with the “i” version; they are optional for the “cf” version
(use Reference model 9632gr).
WARRANTY:
Reference Series speakers are warranted against defects.
The duration of the speaker’s warranty depends on the laws in the country in which it
was purchased. Your local Infinity car audio retailer can help you determine the length
of your warranty. To register your product, please visit us at www.infinitysystems.com.
CARACTÉRISTIQUES
9632i 9632cf 9632gr
Type: 6" x 9" 2 voies 6" x 9"2 voies GRILLE SEULE
SANS GRILLE pour " x 9" 6
Impédance: 2 Ohms 2 Ohms
Tenue en puissance, RMS: 100W 100W
Tenue en puissance, crête: 300W 300W
Réponse en fréquence: 46Hz – 21kHz 46Hz – 21kHz
Sensibilité @ 2,83V/1m: 94dB 94dB
Les grilles sont incluses dans la version “i”, elles sont en option dans la version “cf” (utilisez le
modèle Reference 9632gr).
GARANTIE:
Les enceintes de la série Reference sont garanties contre les défauts. La
période de garantie des enceintes dépend des lois en vigueur dans le pays où elles ont été achetées.
Votre revendeur local Infinity pour l’automobile peut vous aider à déterminer la période de votre garan-
tie. Pour enregistrer votre produit, veuillez nous rendre visite à l’adresse www.infinitysystems.com.
ESPICIFICACIONES
9632i 9632cf 9632gr
Tipo: 6" x 9" 2 vías 6" x 9" 2 vías SOLO REJILLA
SIN REJILLA Para 6" x 9"
Impedancia: 2 Ohms 2 Ohms
Potencia, RMS: 100W 100W
Potencia, pico: 300W 300W
Respuesta : 46Hz – 21kHz 46Hz – 21kHz en Frecuencia
Sensibilidad (2.83V, 1 m): 94dB 94dB
Rejillas incluidas con la version “i”; son opcionales para la versión “cf” ( modelo referencia 9632gr).
GARANTÍA:
Los altavoces de la serie Reference están garantizados contra cualquier
defecto de fabricación. La duración de la garantía depende de la legislación del país en que los alta-
voces han sido comprados. Su distribuidor Infinity habitual le ayudará a determinar la duración de su
garantía. Para registrar su producto, visite www.infinitysystems.com.
0158CSK - Infinity Reference 9632i,9632cf,9632gr OM.indd 1 12/08/09 18:03:45
2x
9632gr
2x
2x 1x
9632i
1x2x
9632cf

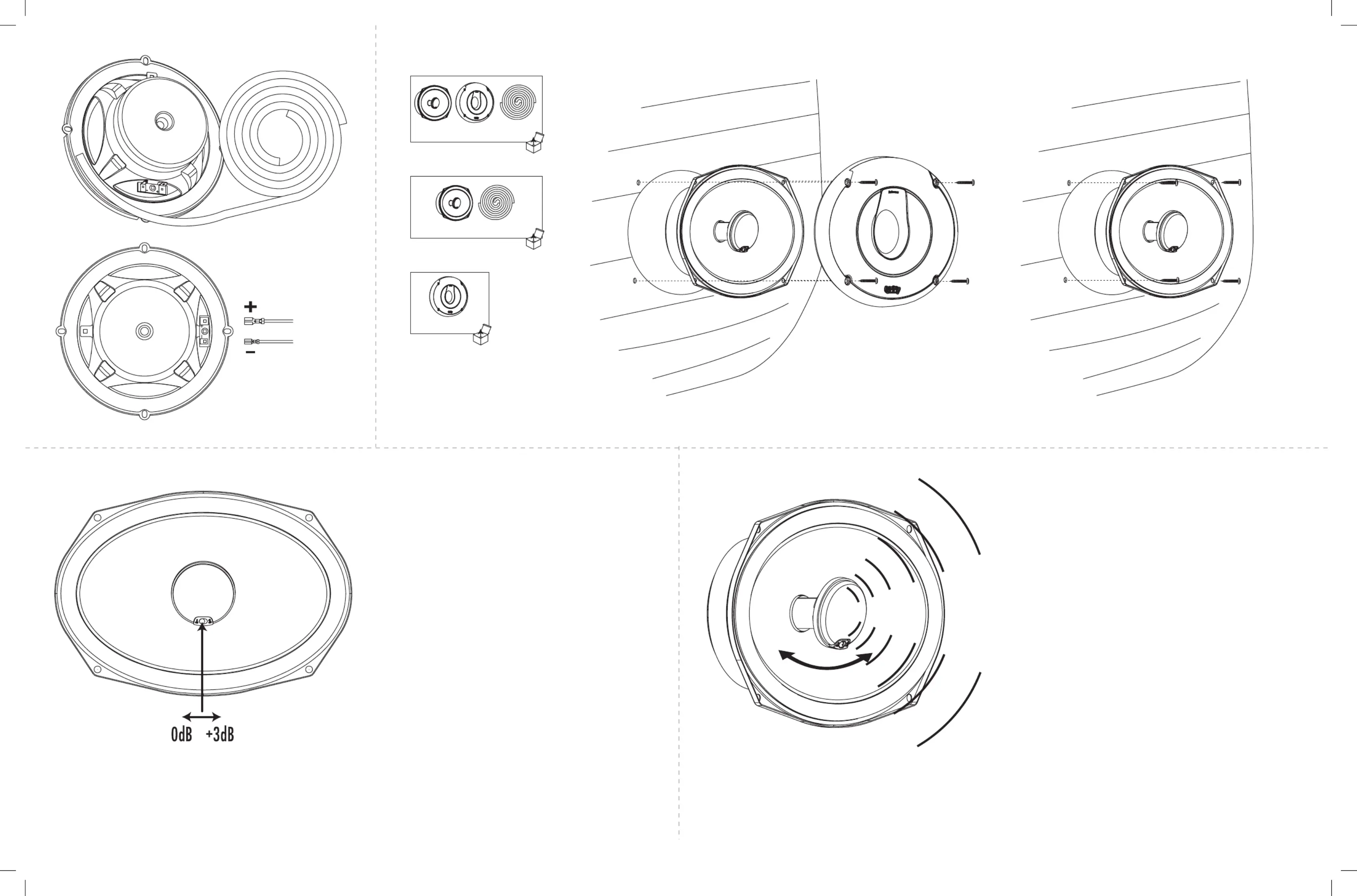

tWEEtER-LEvEL
CoNtRoL
This speaker system is equipped with a
tweeter-level switch. The normal setting for
this switch is the “0dB” position, which pro-
vides an apparently “flat” response. Tweeter
output may be increased according to the
user’s preference, or to compensate for off-
axis placement (where the speaker does not
directly face the listening position), by set-
ting the switch to the “+3dB” position.
CoNtRÔLE DE
NivEau Du
tWEEtER
Ce système d’enceintes est équipé d’un com-
mutateur de niveau du tweeter. Le réglage
normal de ce commutateur est la position «
0 dB » qui fournit une réponse apparemment
linéaire. La réponse du tweeter peut être
accrue en fonction des préférences de
l’utilisateur ou pour compenser un position-
nement hors de l’axe (si l’enceinte n’est pas
complètement en face de la position d’écoute)
en mettant le commutateur sur la position «
+3 dB ».
NivEL DE
tRaNSDuCtoR DE
aGuDoS
Este sistema está equipado con un interruptor
de nivel del transductor de agudos. La posi-
ción normal para este interruptor es ‘0dB’,
que proporciona una respuesta aparentemente
‘plana’. Si desea más volumen de agudos o
quiere compensar una ubicación fuera de eje
(cuando el altavoz no apunta directamente a
la posición de escucha), usted puede colocar
el interruptor en su posición ‘+3dB’.
RotatiNG tWEEtER
The Reference 9632i/9632cf includes a
rotating, angled tweeter mount, which is
designed to allow the tweeter to be aimed
toward the listening position. Since the
tweeter’s output becomes directional at
extremely high frequencies, aiming the
tweeter toward the listening position will
improve high-frequency response and stereo
imaging.
Before securing the grille,
grasp the
tweeter housing around the edge and rotate
the tweeter assembly so that the tweeter
faces the listener as directly as possible.
Then the grille may be permanently secured.
tWEEtER
oRiENtaBLE
Le modèle 9632i/9632 de la série Reference
comprend un tweeter à angle de montage
orientable, conçu pour permettre l’orienta-
tion du tweeter vers la position d’écoute.
Comme la réponse du tweeter devient direc-
tionnelle aux très hautes fréquences, l’orien-
tation du tweeter vers la position d’écoute
améliore la réponse ainsi que l’image sonore
stéréo dans les fréquences élevées.
Avant de fixer la grille, saisir l’ensemble du
tweeter par le bord et le faire tourner de
telle sorte que le tweeter soit orienté autant
que possible vers l’auditeur. La grille peut
alors être fixée de façon permanente.
tRaNSDuCtoR
DE aGuDoS
RotatoRio
Los modelos Reference 9632i/9632cf inclu-
yen un transductor de agudos diseñado para
poder apuntar hacia la posición de escucha.
Al ser las frecuencias agudas extremada-
mente direccionales, dirigir el transductor
de agudos hacia la posición de escucha
mejorará la respuesta en agudos y la imagen
estéreo en general. Antes de asegurar la
rejilla, manipule el transductor de agudos
con cuidado y diríjalo hacia la posición de
escucha. Una vez dirigido, podrá fijar la reji-
lla permanentemente.
0158CSK - Infinity Reference 9632i,9632cf,9632gr OM.indd 2 12/08/09 18:03:50
