Cat6a 10G Shielded

Toolless RJ45 Modular Field

Termination Plug with Pull-

ring Release Instructions Model 790741

COLOR CODES

[EN] [DE] [ES] [IT][FR] [PL]

Slot 1 Blanco/Verde Blanc/VertWhite/Green Weiß/Grün Biały/Zielony Bianco/Verde

Slot 2 Green Grün Verde VerdeVert Zielony

Slot 3 White/Orange Weiß/Orange Blanco/Naranja Blanc/Orange Biały/Pomarańczowy Bianco/Arancione

Slot 4 Blue BluBlau Azul Bleu Niebieski

Slot 5 White/Blue Weiß/Blau Blanco/Azul Bianco/BluBlanc/Bleu Biały/Niebieski

Slot 6 Orange Orange Naranja Orange Pomarańczowy Arancione

Slot 7 White/Brown Weiß/Braun Blanco/Marrón Blanc/Brun Biały/Brązowy Bianco/Marrone

Slot 8 Brown BrązowyBraun Marrón Brun Marrone

Slot 1 White/Orange Weiß/Orange Blanco/Naranja Blanc/Orange Biały/Pomarańczowy Bianco/Arancione

Slot 2 Orange Orange Naranja Orange Pomarańczowy Arancione

Slot 3 Blanco/Verde Blanc/VertWhite/Green Weiß/Grün Biały/Zielony Bianco/Verde

Slot 4 Blue BluBlau Azul Bleu Niebieski

Slot 5 Blanc/BleuWhite/Blue Weiß/Blau Blanco/Azul Biały/Niebieski Bianco/Blu

Slot 6 Green Grün Verde VerdeVert Zielony

Slot 7 White/Brown Weiß/Braun Blanco/Marrón Blanc/Brun Biały/Brązowy Bianco/Marrone

Slot 8 Brown BrązowyBraun Marrón Brun Marrone

T568AT568B

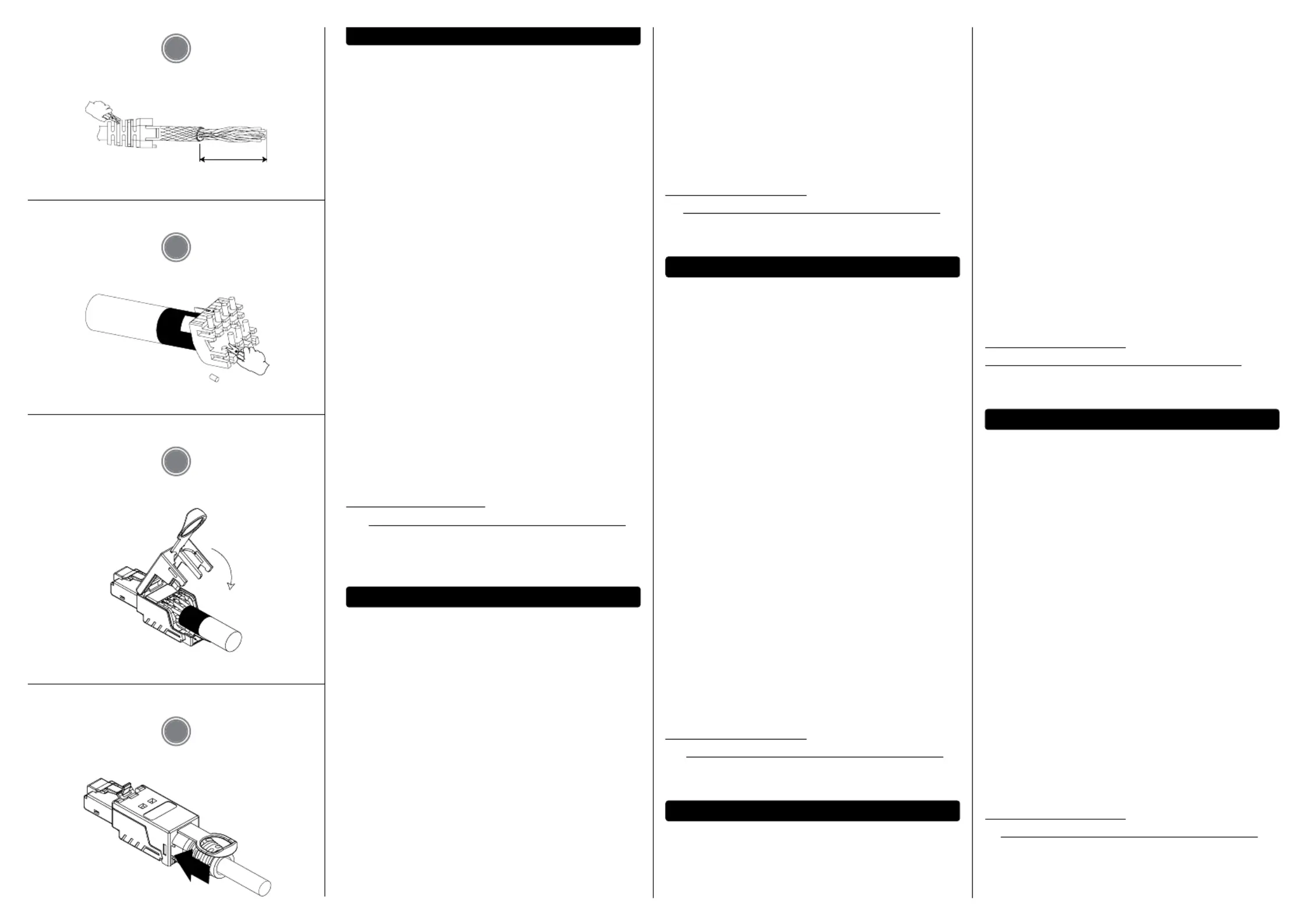

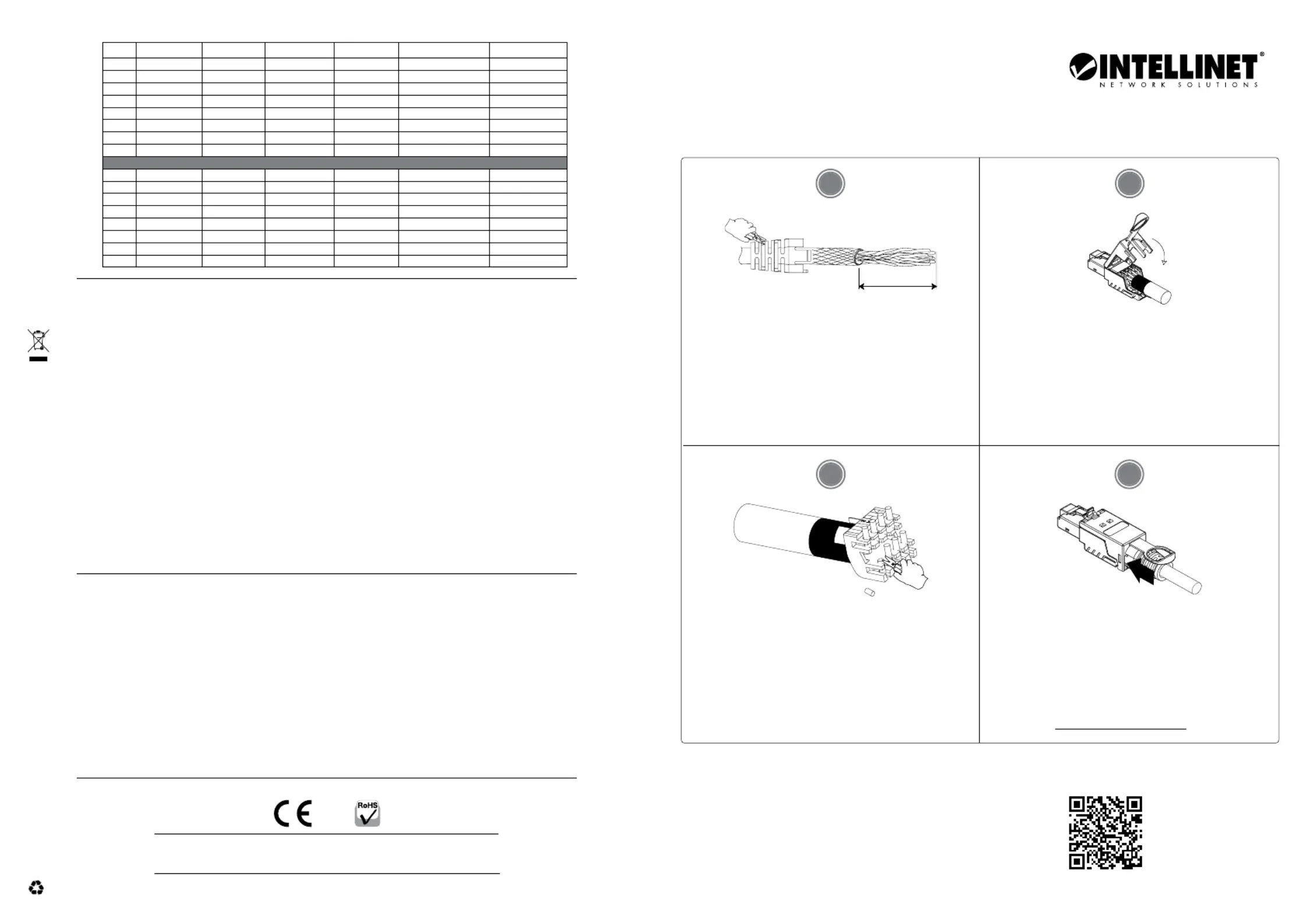

• Place wiring cap into connector.

• Close lid (to punch down wires).

Push boot up

until it snaps

onto plug.

• Untwist and fan out all twisted pairs.

• Refer to wiring label or Color Code

Chart (see back page). Place each

wire into its proper slot in wiring cap.

• Double-check the wires are

in the right position.

• Trim off excess.

• Cut end of boot to fit your cable.

• Strip off 30 – 40 mm (1.2

– 1.6”) of cable jacket.

• Fold back the drain wire and

copper braid (if any), and wrap

them to the cable jacket with a

copper foil strip (not included).

30 - 40mm

1.2 - 1.6”
