Important: Read before use. • Importante: Leer antes de usar.

Cat8.1 40G Shielded

Toolless RJ45 Modular

Field Termination Plug

Instructions Model 791199

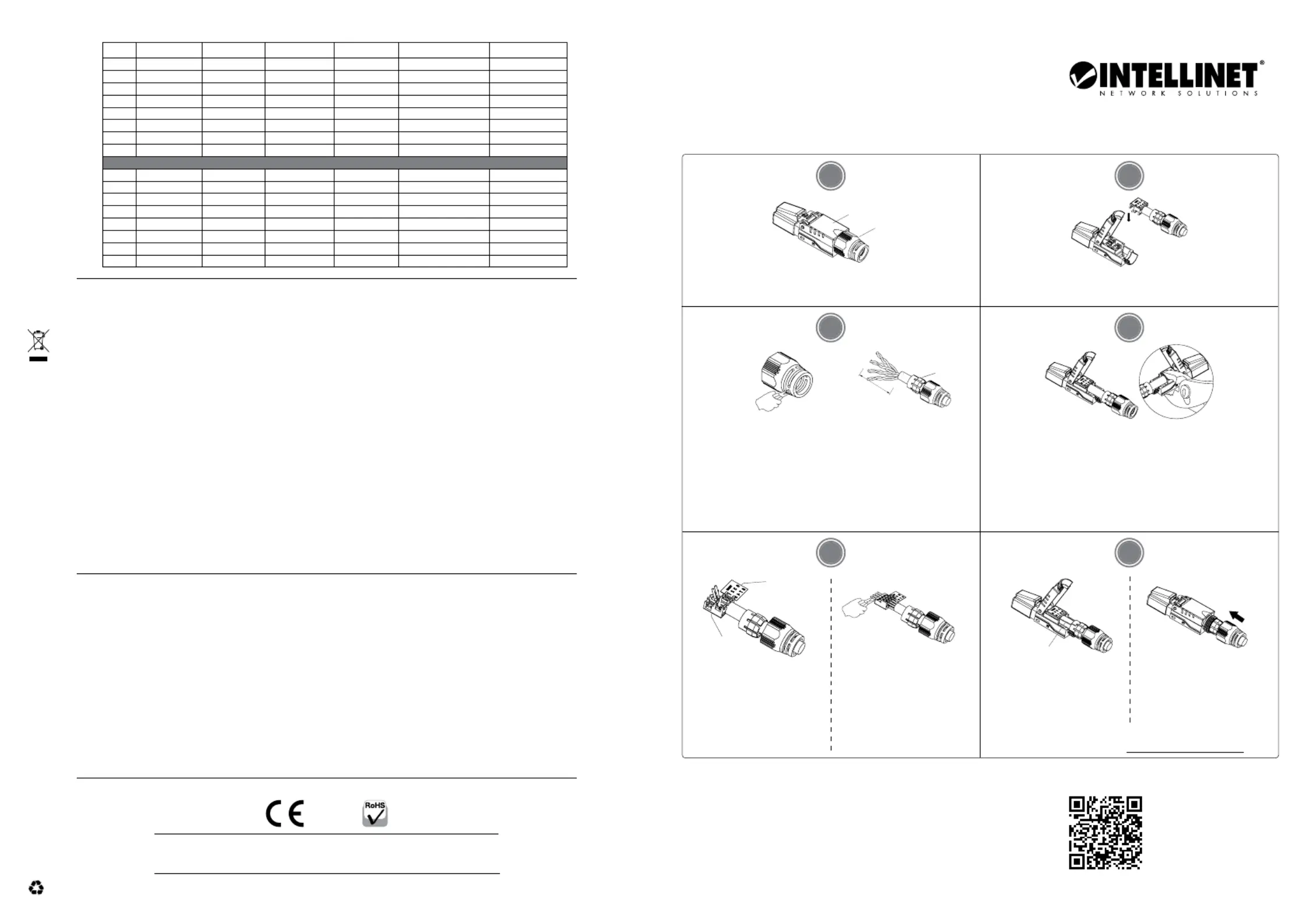

COLOR CODES

[EN] [DE] [ES] [IT][FR] [PL]

Slot 1 Blanco/Verde Blanc/VertWhite/Green Weiß/Grün Biały/Zielony Bianco/Verde

Slot 2 Green Grün Verde Vert Zielony Verde

Slot 3 White/Orange Weiß/Orange Blanco/Naranja Blanc/Orange Biały/Pomarańczowy Bianco/Arancione

Slot 4 Blue BluBlau Azul Bleu Niebieski

Slot 5 White/Blue Weiß/Blau Blanco/Azul Bianco/BluBlanc/Bleu Biały/Niebieski

Slot 6 Orange Orange Naranja Orange Pomarańczowy Arancione

Slot 7 White/Brown Weiß/Braun Blanco/Marrón Blanc/Brun Biały/Brązowy Bianco/Marrone

Slot 8 Brown BrązowyBraun Marrón Brun Marrone

Slot 1 White/Orange Weiß/Orange Blanco/Naranja Blanc/Orange Biały/Pomarańczowy Bianco/Arancione

Slot 2 Orange Orange Naranja Orange Pomarańczowy Arancione

Slot 3 Blanco/Verde Blanc/VertWhite/Green Weiß/Grün Biały/Zielony Bianco/Verde

Slot 4 Blue BluBlau Azul Bleu Niebieski

Slot 5 White/Blue Weiß/Blau Blanco/Azul Bianco/BluBlanc/Bleu Biały/Niebieski

Slot 6 Green Grün Verde Vert Zielony Verde

Slot 7 White/Brown Weiß/Braun Blanco/Marrón Blanc/Brun Biały/Brązowy Bianco/Marrone

Slot 8 Brown BrązowyBraun Marrón Brun Marrone

T568AT568B

• Refer to wiring label

or Color Code Chart

(see back page).

• Place each wire

into its proper slot

in wiring cap.

• Cut end of boot to fit your cable.

• Insert cable into nut and boot.

• Strip off 30 – 40 mm (1.2 – 1.6”) of cable jacket.

• Untwist and fan out all twisted pairs.

• Fold back the drain wire and copper braid

(if any), and wrap them to the cable jacket

with a copper foil strip (not included).

• Double-check

the wires are

in the right

position.

• Trim off excess.

• Close lid.

• Tighten boot.

Place wiring cap into connector.

Use pliers to snap-in the wiring cap.

• Open plug lid.

• Remove boot.

• Straighten

drain wire to

ensure proper

grounding.

Boot

Lid

30-40mm

.2-1.6

in.)

Nut

Wiring llabe

Wiring

cap

Drai n Wire

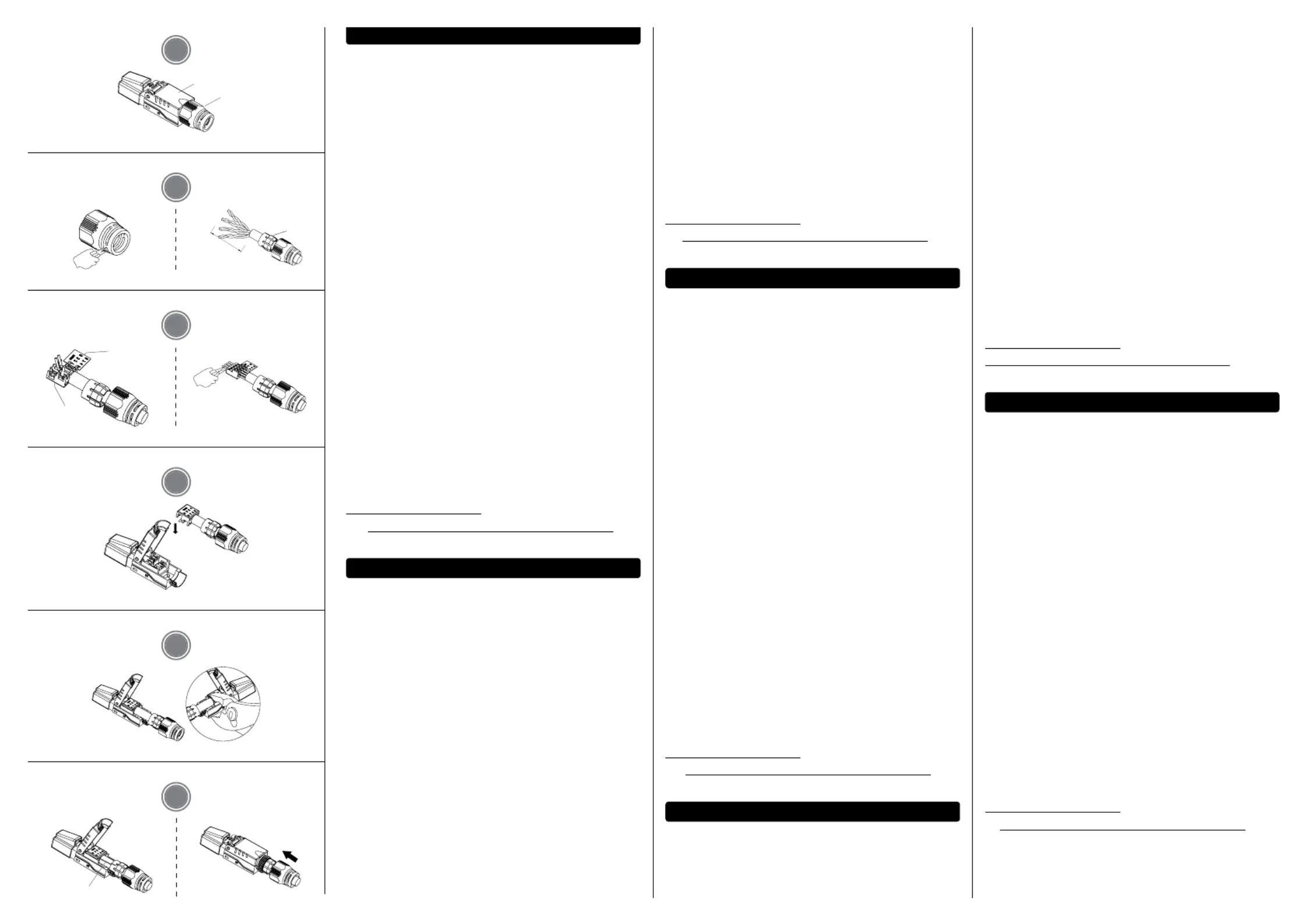

DEUTSCH

1 Steckerdeckel öffnen. Manschette entfernen.

2 Schneiden Sie das Ende der Manschette

passend für Ihr Kabel ab. Kabel in Mutter

und Manschette einführen. Isolieren Sie

30 - 40 mm der Kabelummantelung ab.

Entwirren Sie alle Adernpaare und fächern

Sie sie auf. Klappen Sie den Beidraht und

die Kupferlitze (falls vorhanden) zurück

und wickeln Sie sie mit einem Streifen

Kupferband (nicht im Lieferumfang

enthalten) um die Kabelummantelung.

3 Beachten Sie das Verdrahtungsetikett oder die

Farbcodetabelle (siehe Rückseite). Platzieren

Sie die Adern in den dafür vorgesehenen

Steckplätzen der Verbindungsklemme.

Vergewissern Sie sich, dass die Adern korrekt

positioniert sind. Überschuss abschneiden.

4 Setzen Sie die Verbindungsklemme

in den Stecker ein.

5 Verwenden Sie eine Zange, um die

Verbindungsklemme zu befestigen.

6 Begradigen Sie den Beidraht, um eine

einwandfreie Erdung zu gewährleisten.

Manschette festziehen.

Die Spezifikationen finden Sie auf

intellinetnetwork.com. Registrieren Sie Ihr Produkt

auf register.intellinet-network.com/r/791199

oder scannen Sie den QR-Code auf dem Deckblatt.

ESPAÑOL

1 Levante la tapa del enchufe.

Retire la funda protectora.

2 Corte el extremo de la funda protectora

de acuerdo con la extensión del cable.

Introduzca el cable por la tuerca y la funda

protectora. Pele 30 – 40 mm del aislamiento

del cable. Desenrede y despliegue todos los

pares trenzados. Doble sobre sí mismos el

hilo de continuidad (conexión a tierra) y la

trenza de cobre (si existe), y asegúrelos al

aislamiento del cable envolviéndolos con

una lámina delgada de cobre (no se incluye).

3 Consulte el rótulo de conexión eléctrica o

la tabla de códigos de color (en el reverso

de la página). Conecte cada alambre

eléctrico en la ranura correspondiente del

capuchón del cableado. Compruebe que

los cables estén conectados de manera

correcta. Recorte la parte sobrante.

4 Coloque el capuchón del cableado

dentro del conector.

5 Utilice alicates para encajar a presión

el capuchón del cableado.

6 Estire el alambre de continuidad para

garantizar una adecuada conexión a tierra.

Cierre la cubierta. Asegure la funda protectora.

Para más especificaciones, visite

intellinetnetwork.com. Registre el producto

en register.intellinet-network.com/r/791199

o escanee el código QR en la cubierta.

FRANÇAIS

1 Ouvrez le couvercle de la prise.

Retirez la pièce de raccordement.

2 Coupez l’extrémité de la pièce de

raccordement pour l’adapter à votre câble.

Insérez le câble dans l’écrou et la pièce de

raccordement. Dénudez 30 à 40mm de

gaine de câble. Détorsadez et déployez

toutes les paires torsadées. Repliez le fil de

masse et la tresse de cuivre (le cas échéant)

et enroulez-les dans la gaine du câble avec

une bande de feuille de cuivre (non incluse).

3 Reportez-vous à l’étiquette de câblage ou

au tableau des codes de couleur (voir la

dernière page). Placez chaque fil dans son

emplacement approprié dans le capuchon

de câblage. Vérifiez que les fils sont dans

la bonne position. Coupez l’excédent.

4 Placez le capuchon de câblage

dans le connecteur.

5 Utilisez des pinces pour enclencher

le capuchon de câblage.

6 Redressez le fil de masse pour assurer

une mise à la terre correcte. Fermez le

couvercle. Serrez la pièce de raccordement.

Vous trouvez les spécifications sur

intellinetnetwork.com. Enregistrez votre produit

sur register.intellinet-network.com/r/791199 ou

scannez le code QR figurant sur la couverture.

POLSKI

1 Otwórz pokrywę wtyczki. Zdejmij osłonę.

2 Odetnij końcówkę osłony, aby zmieścić kabel.

Włóż kabel w nakrętkę i osłonę. Zdejmij

30–40 mm płaszcza kabla. Odkręć i rozdziel

wszystkie skręcone pary. Złóż z powrotem

żyłę spustową i oplot miedziany (jeśli jest), a

następnie owiń wraz z płaszczem kablowym

paskiem folii miedzianej (brak w zestawie).

3 Patrz etykieta okablowania lub schemat

kodów kolorów (patrz strona tylna).

Umieść każdy przewód w odpowiednim

otworze w osłonie przewodów. Upewnij

się, że przewody znajdują się we właściwym

położeniu. Odetnij nadmiar długości kabla.

4 Umieść osłonę przewodów w złączu.

5 Użyj szczypiec, aby zatrzasnąć

zaślepkę przewodów.

6 Wyprostuj przewód spustowy, aby zapewnić

prawidłowe uziemienie. Zamknij pokrywę.

Użyj opaski kablowej, aby zamocować kabel.

Specyfikacja techniczna dostępna jest na stronie

intellinetnetwork.com. Zarejestruj produkt na

zeskanuj znajdujący się na pokrywie kod QR.

ITALIANO

1 Aprire il tappo della presa. Togliere il boot.

2 Tagliare l’estremità del boot per adattarla

al cavo. Inserire il cavo nel dado e nel boot.

Togliere circa 30 – 40 mm di guaina dal cavo.

Slegare e dividere tutte le coppie attorcigliate.

Ripiegare il filo di scarico e la treccia di rame

(se presente) e avvolgerle nella guaina del

cavo con una lamina di rame (non inclusa).

3 Fare riferimento all’etichetta di cablaggio

o alla tabella del codice colore (vedi ultima

pagina). Posizionare ogni filo nella fessura

corretta all’interno del tappo di cablaggio.

Ricontrollare che i cavi siano nella giusta

posizione. Tagliare le parti in eccesso.

4 Inserire il tappo di cablaggio nel connettore.

5 Utilizzare le pinze per fissarlo

all’interno del tappo di cablaggio.

6 Raddrizzare il filo di scarico per

garantire una corretta messa a terra.

Chiudere il tappo. Stringere il boot.

Per ulteriori specifiche, visita il sito

intellinetnetwork.com. Registra il tuo prodotto

su register.intellinet-network.com/r/791199 o

scansiona il codice QR presente sulla copertina.

Produkt Specifikationer

Mærke:	Intellinet
Kategori:	Ikke kategoriseret
Model:	791199
Bredde:	12 mm
Dybde:	58 mm
Højde:	14 mm
Vægt:	30 g
Antal pr. pakke:	1 stk
Produktfarve:	Blå
Strøm:	1.5 A
Opbevaringstemperatur (T-T):	-40 - 70 °C
Driftstemperatur (T-T):	-40 - 60 °C
Certificering:	CE\nRoHS
Stik:	RJ45
Spænding:	1000 V DC/700 V AC V
Stikforbindelse kontakter plettering:	Guld
Stik køn:	Hanstik
Standard for kabler:	Cat8.1
Kabelafskærmning:	U/FTP (STP)
Kontaktmodstand:	20 mΩ
Forbindelsesformfaktor:	Lige
