INSTRUCTIONS FOR INSTALLING INTERMATIC ALL-PLASTIC

RAINPROOF TIME SWITCH ENCLOSURE

INSTALLATION OF CASE

1. Select position on wall or other surface where case is to be mounted.

2. Drill into mounting surface and drive screws into holes. Use anchors if nec-

essary. Use charge activated stud driver with care and according to manu-

facturer’s instructions.

CONDUIT CONNECTIONS

1. Remove desired center knockouts by placing screwdriver into slot provided,

then pound on handle of screwdriver by hand or hammer. Remove loose

slug with pliers.

2. Remove outer ring, if required, by placing screwdriver in groove and punch

inward in three places. Remove ring with pliers. Smooth edges with round file

or knife if necessary.

3. Attach conduit connector first to the conduit, then secure the conduit con-

nector into the desired knockout hole by using the connector locknut. In

order to prevent enclosure damage, the conduit should be aligned and sup-

ported so as to prevent unnecessary stress on the enclosure walls.

IMPORTANT: Metallic conduits must also have proper size grounding bush-

ings installed. See grounding instructions below. Use any

approved bushings or order 156T3917A (two 1/2” size), or

156T3918A (two 3/4” size) grounding bushing kit direct from

Intermatic Inc..

GROUNDING

National Electric Code requires that all grounding conductors, metallic con-

duits and grounding terminals in the enclosure must be in good electrical

contact with each other. Also, the removal of one such item must not interrupt

the grounding continuity of the others. The minimum size copper equipment

grounding conductors must be #14 AWG, if the fuse or breaker protecting the

circuit is 15 amperes, #12 AWG if 20 amp, and #10 AWG if 30 amp or 40 amp.

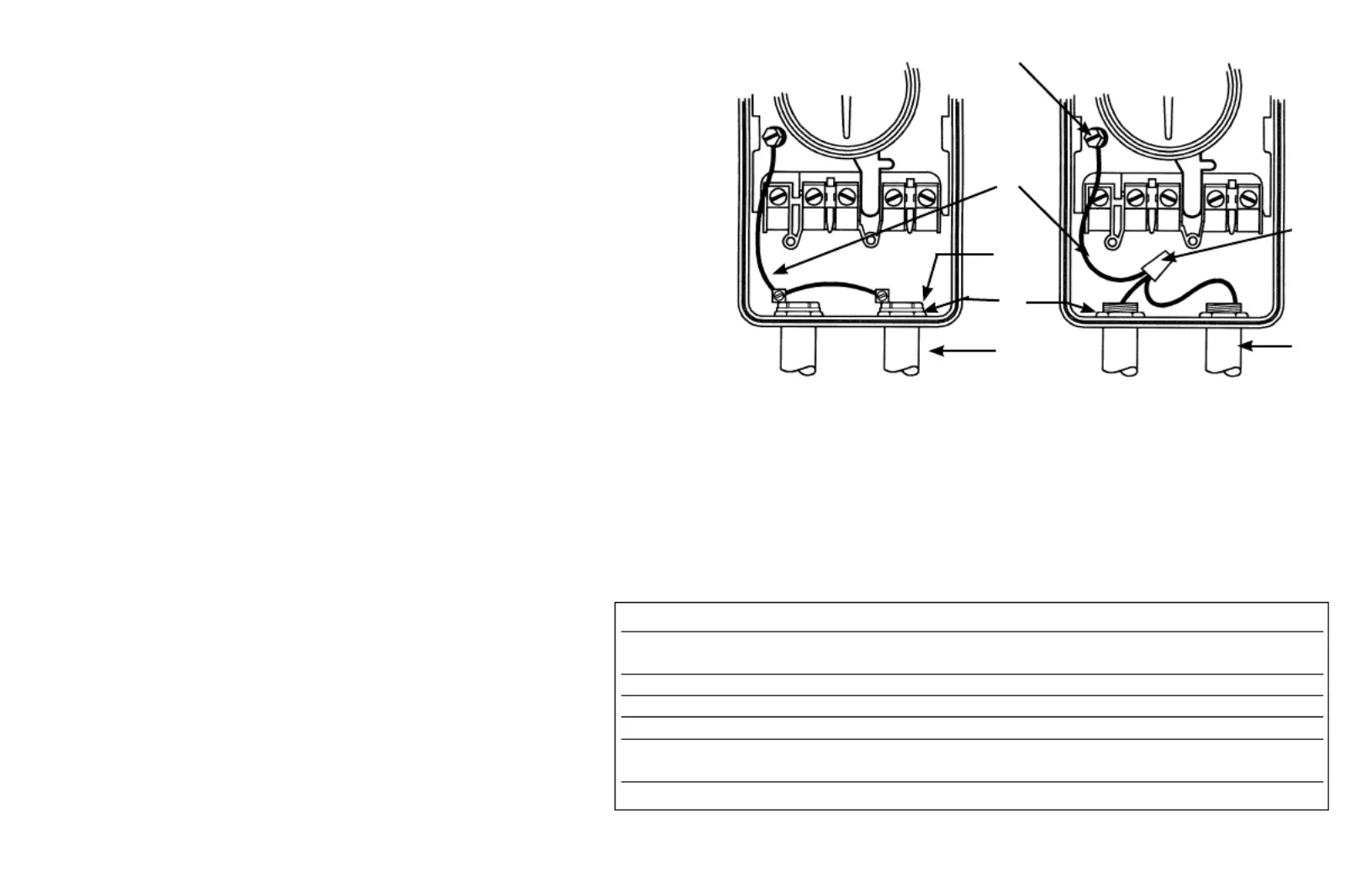

See illustration below for proper grounding of different wiring systems

METALLIC RIGID OR

FLEXIBLE CONDUIT

CONDUCTO

METALICO RIGIDO

O FLEXIBLE

CONDUIT MÉTALLIQUE

RIGIDE OU FLEXIBLE

NON-METALLIC CONDUIT

OR SHEATHED CABLE

CONDUCTO

NO-METALICO O CABLE

FORRADO

CÂBLE GAINÉ OU CONDUIT

NON-MÉTALLIQUE

A Grounding screw Tornillo para puesta a tierra Vis de mise à la terre

B Grounding conductor Conductor para puesta a tierra Conducteur de mise à

la terre

C Grounding bushing Manguito para puesta a tierrar Traversée de mise à la terre

D Connector locknut Contratuerca del conector Frein d’écrou de connexion

E Metal conduit Conducto metálico Conduit métallique

F Plastic conduit Conducto de plástico Conduit de plastique

or Romex conductor o conductor Romex ou conducteur Romex

G Twist on wire connector Tuerca empalmadora Écrou de fils

INSTRUCCIONES PARA LA INSTALACION DE LA CAJA DE PLASTICO

IMPERMEABLE PARA TEMPORIZADORES INTERMATIC

INSTALACION DE LA CAJA

1. Seleccione el lugar en la pared o en otra superficie en el que se desea montar la caja.

2. Haga las perforaciones en la superficie de montaje y coloque los tornillos en las mismas. De

ser neceario, utilice anclajes. Utilice la pistola de cartuchos para colocar pernos con cuidado

y según las instrucciones del fabricante.

CONEXIONES DE CONDUCTO

1. Retire los discos removibles insertando un destornillador en la ranura que se proporciona,

luego golpee el mango del destornillador con la mano o con un martillo. Quite el disco suelto

con alicates.

2. De ser necesario, retire el anillo exterior, colocando el destornillador en la muesca y gol-

peando hacia adentro en tres lugares. Quite el anillo con alicates. Alise los bordes con una

lima circular o un cuchillo, si fuera necesario.

3. Primero coloque el conector de conducto al conducto, luego fije el conector en el orificio del

disco removible deseado utilizando la contratuerca del conector. Para evitar daños a la caja,

el conducto deberá estar bien alineado y soportado para evitar la tensión innecesaria en las

paredes de la caja.

IMPORTANTE: En el conducto metalico también se deben instalar los manguitos para

puesta a tierra del tamaño adecuado. Vea las instrucciones sobre la puesta

a tierra a continuación. Utilice cualquier manguito aprobado o pida el juego

de manguitos para puesta a tierra 156T3917A (dos de 1/2“ o 1,27 cm)

156T3918A (dos de 3/4“ o 1,9 cm) directamente de Intermatic Inc.

PUESTA A TIERRA

El Código Nacional de Instalaciones Eléctricas requiere que todos los conductores para puesta

a tierra, el conducto metalico y los terminales para puesta a tierra en la caja deben tener un

buen contacto eléctrico unos con otros. Asimismo, el retiro de un artículo no deberá inter-

rumpir la continuidad de puesta a tierra a los otros. El tamaño mínimo de los conductores para

puesta a tierra para equipos de cobre debe ser #14 AWG, si el fusible o cortacircuitos que

protege al circuito es de 15 amperios, #12 AWG si es de 20 amperios y #10 AWG si es de 30

amperios o de 40 amperios. Vea las ilustraciones a continuación para poner a tierra de manera

adecuada los distintos sistemas de cableado.

INSTRUCTIONS D’INSTALLATION DU COFFRET DE MINUTERIE ÉTANCHE

EN PLASTIQUE INTERMATIC

INSTALLATION DU COFFRET

1. Choisissez l’endroit sur le mur ou sur toute autre surface où vous voulez monter le coffret

2. Forez dans la surface de montage et vissez dans les trous. Utilisez des ancrages si néces-

saire. Utilisez un tourne-goujon activé par charge avec soin et selon les instructions du

fabricant.

CONNEXIONS DE CONDUIT

1. Retirez les pastilles de métal voulues en plaçant le tournevis dans la fente prévue à cet

effet, puis frappez sur le manche du tournevis de la main ou avec un marteau. Retirez, avec

des pinces, la pastille dégagée.

2. Retirez la bague extérieure, si nécessaire, en plaçant le tournevis dans la rainure et frappez

vers l’intérieur en trois endroits. Retirez la bague avec des pinces. Polissez les bords avec

un couteau ou une lime ronde, si nécessaire.

3. Attachez les connexions de conduit d’abord au conduit, puis fixez la connexion de conduit

dans le trou de la pastille de métal voulue en utilisant un frein d’écrou de connexion. Afin

d’éviter d’endommager le coffret, on devrait aligner le conduit et le soutenir afin d’éviter

tout stress inutile sur les murs du coffret.

IMPORTANT: On doit installer la bonne taille de traversée isolée mise à la terre pour les

conduits métalliques. Voyez les instructions de mise à la terre qui suivent.

Utilisez toute traversée approuvée ou commandez, directement auprès de

Intermatic Inc., la trousse de traversée mise à la terre 156T3917A (deux

d’1/2” ou 1,27 cm) ou la trousse 156T3918A (deux de 3/4” ou 1,9 cm).

MISE À LA TERRE

Le code national d’électricité exige que tout conducteur mis à la terre, tout conduit métallique

et toute borne mise à la terre contenus dans le coffret aient de bons contacts électriques les

uns avec les autres. Le retrait d’un de ces articles ne doit toutefois pas interrompre la continu-

ité de mise à la terre des autres. La taille minimale de l’équipement de cuivre des conducteurs

mis à la terre doit être de #14 AWG, si le fusible ou le disjoncteur protégeant le circuit est de

15 ampères, #12 AWG s’il est de 20 ampères, et #10 AWG s’il est de 30 ou 40 ampères. Voyez

les illustrations qui suivent pour la mise à la terre correcte de différents systèmes de câblages.

INTERMATIC INCORPORATED

LIBERTYVILLE, ILLINOIS 60048

158--02148
