Side 1/2

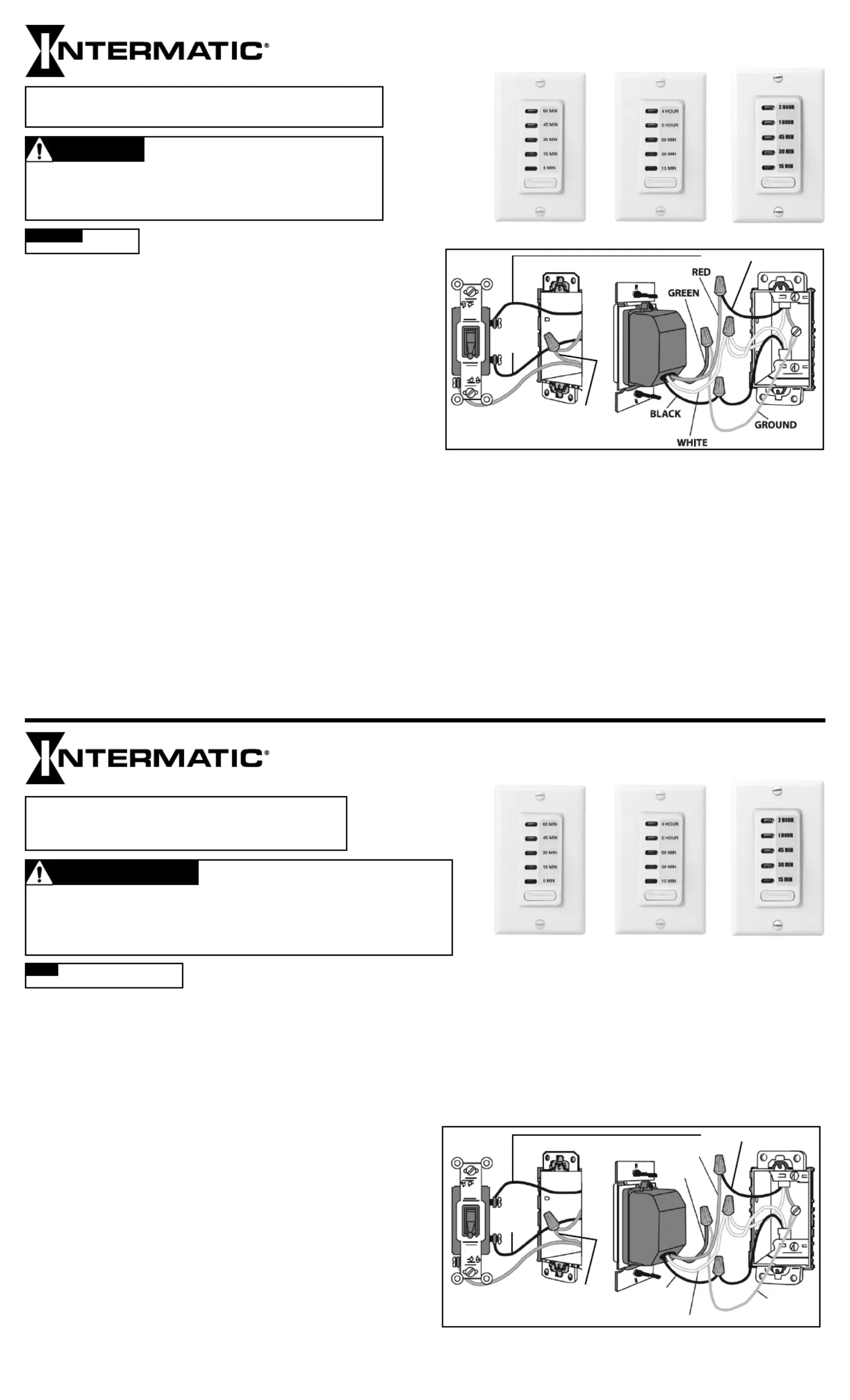

EI215 SERIES

EI235 SERIES

NEUTRAL (WHITE)

HOT

(Black or

Red)

FIGURE 2

WIRE FROM FIXTURE

HOT

1. Disconnect power to the circuit.

2. Remove wall plate and disconnect light switch.

3. Make sure both “hot” and neutral wires are present in the junction

box. (See Fig. 1.)

NOTE: If both wires are not present, additional wiring will be

necessary before installation can be completed. Remove insulation

from each conductor and make sure ends of wire are straight.

4. Connect red timer wire to fixture wire and secure with a wire

connector. (See Fig. 2)

5. Connect black timer wire to the “hot” wire in junction box and

secure with a wire connector.

6. Cut white wire in junction box (or open splice) and strip 7/16 ” of

insulation on both wires.

7. Connect white timer wire to white wires in junction box and secure

with wire connector. (See Fig. 2)

8. Connect the green wire from new timer to the existing ground in

box.

9. Verify all wire connections are secure.

10. Place timer and all wires inside junction box.

11. Install the timer and secure with supplied mounting screws.

12. Reconnect electrical power.

• Disconnect power at the circuit breaker(s) or disconnect switch(es) before installing or servicing.

• Installation and/or wiring must be in accordance with national and local electrical code requirements.

• Connect to copper conductors only.

• Do not use timer to control devices that could have dangerous consequences due to inaccurate timing,

such as sun lamps, sauna, heaters, crock pots, etc.

• No user-serviceable parts.

Risk of Fire or Electric Shock

WARNING

NOTICE

NOTICENOTICE

IMPORTANT SAFETY INSTRUCTIONS

SAVE THESE INSTRUCTIONS

MODEL SERIES: EI205, EI215, EI235

• 15 A General Purpose

• 15 A Resistive

• 1000 W Tungsten

• 1/4 HP Motor

• 500 VA Electronic Ballast

• 1000 VA Ballast

• 120 Vac 60Hz

• Leads: Black-Line, White-Neutral, Red-Load, Green-Ground

Ratings:

Operation:

Installation:

Warranty service is available by either (a) returning the product to the dealer from whom the unit was

purchased or (b) completing a warranty claim online at www.intermatic.com. This warranty is made by:

Intermatic Incorporated, 1950 Innovation Way, Suite 300, Libertyville, IL 60048. For additional product or

warranty information go to: http://www.Intermatic.com or call 815-675-7000.

Press and release timer button repeatedly to select the desired time setting or to select OFF. The

illuminated LED indicates which time setting is selected and the connected load is turned ON. After the

selected time interval counts down, the LED and the connected load turns OFF.

FIGURE 1

In-Wall CountdownTimer

1. Couper l’alimentation électrique du circuit.

2. Déposer la plaque murale et débrancher l’interrupteur d’éclairage.

3. Vérifier qu’il y a à la fois un fil de phase et un fil de neutre dans la boîte de dérivation (voir Fig. 1).

REMARQUE: S’il n’y a pas ces deux fils, il peut être nécessaire de tirer des câbles

supplémentaires avant de pouvoir effectuer l’installation. Dénuder chaque conducteur et

s’assurer que l’extrémité des fils est bien droite.

4. Raccorder le fil rouge de la minuterie au fil du luminaire à l’aide d’une marrette (voir Fig. 2).

5. Raccorder le fil noir de la minuterie au fil de phase dans la boîte de dérivation à l’aide d’une

marrette.

6. Couper le fil blanc dans la boîte de dérivation (ou ouvrir l’épissure) et dénuder 11mm d’isolant

environ sur les deux fils.

7. Raccorder le fil blanc de la minuterie aux fils blancs dans la boîte de dérivation à l’aide d’une

marrette (voir Fig. 2).

8. Raccorder le fil vert de la nouvelle minuterie à la terre existante dans la boîte.

9. Vérifier que tous les fils sont solidement raccordés.

10. Placer la minuterie et tous les fils à l’intérieur de la boîte de dérivation.

11. Attacher la minuterie avec les vis de fixation fournies.

12. Rétablir l’alimentation électrique.

•

Débrancher l’alimentation au niveau des disjoncteurs ou des sectionneurs avant de procéder à l’installation ou à l’entretien.

•

L’installation et/ou le câblage doivent être conformes aux exigences du code de l’électricité en vigueur.

•

Raccorder exclusivement à des conducteurs en cuivre.

•

Ne pas utiliser la minuterie pour contrôler des appareils qui pourraient avoir de dangereuses conséquences en raison d’un

calcul de temps inexact, tels que lampes solaires, sauna, appareils de chauffage, mijoteuses, etc.

•

Aucune pièce réparable par l’utilisateur.

AVIS

VIS

VISAVIS

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

CONSERVER CES INSTRUCTIONS

MODÈLE SÉRIE: EI205, EI215, EI235

• 15 A usage général

• 15 A Résistif

• 1000 W tungstène

• 1/4HP moteur

• 500 VA ballast électronique

• 1000 VA ballast

• 120 V c.a., 60Hz

• Fils: Noir-phase, blanc-neutre, rouge-charge, vert-terre

Caractéristiques :

Fonctionnement :

Pose :

Appuyez sur et relâchez le bouton de la minuterie pour sélectionner le réglage de l’heure désirée ou

pour sélectionner OFF. Le voyant lumineux indique quel réglage de durée est sélectionné et la charge

raccordée à la minuterie est mise tension. À la fin du compte à rebours de l’intervalle de temps

sélectionné, le voyant s’éteint et la charge raccordée est désactivée.

Minuterie murale à compte à rebours

NEUTRE

(BLANC)

PHASE

(noir ou

rouge)

FIGURE 2

FIL DU LUMINAIRE

ROUGE

VERT

NOIR

BLANC

TERRE

FIGURE 1

PHASE

AVERTISSEMENT

Risque d’incendie ou de choc

EI205 SERIES

EI215 SÉRIE

EI235 SÉRIE

EI205 SÉRIE

électrique
