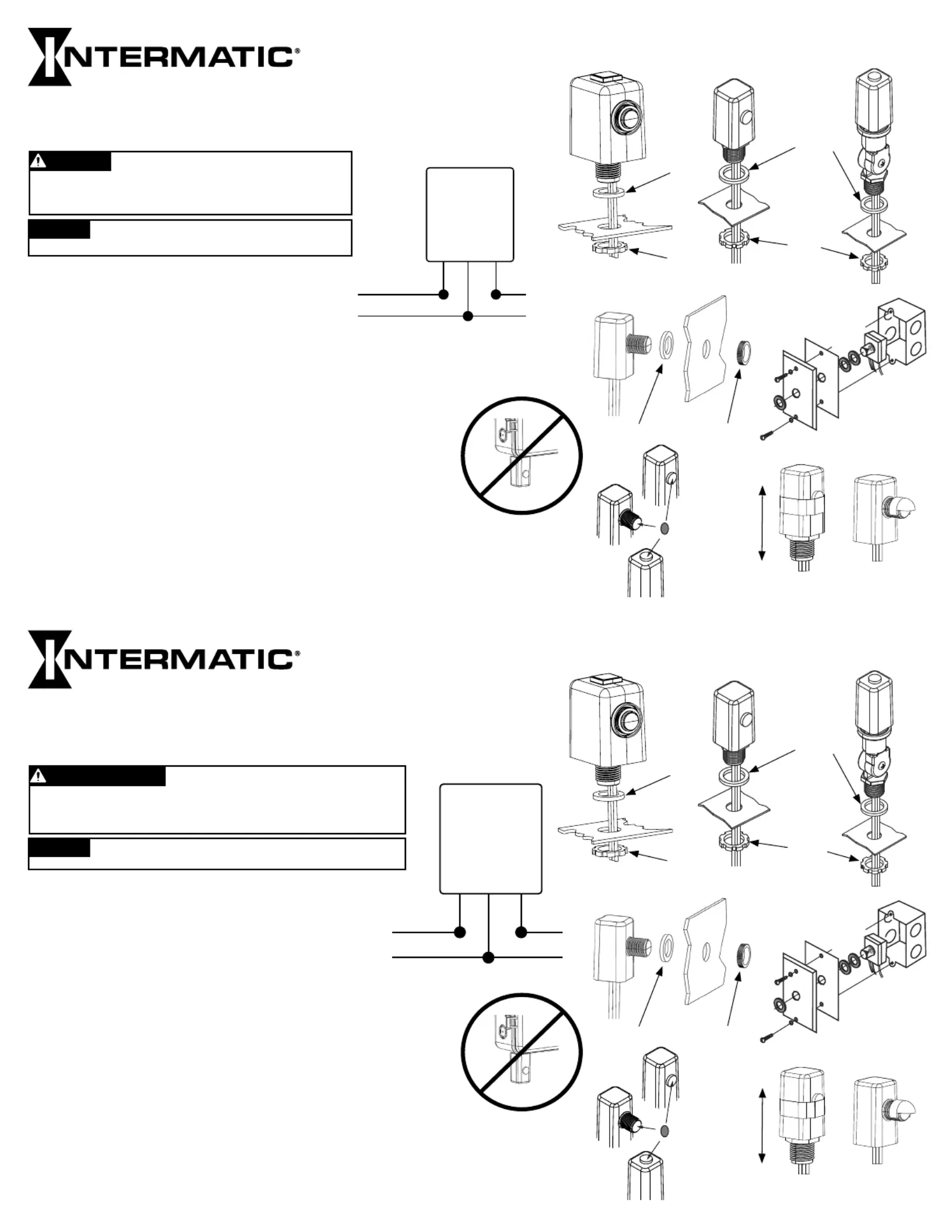

• Disconnect power at the circuit breaker(s) or disconnect switch(es)

before beginning installation or servicing.

• Do NOT use the OFF state of the photocontrol for equipment servicing.

Risk of Fire or Electric Shock

ELECTRONIC PHOTOCONTROL

Installation and Setup Instructions

MODEL EK4000 Series, 347/480 V

NOTICE

TICE

TICENOTICE

• DO NOT MOUNT WITH THE WIRES FACING UP.

1. Disconnect power before installing.

2. Mount in an approved outdoor junction box or ﬁxture using the included gasket and nut.

(See pictures).

3. DO NOT MOUNT WITH THE WIRES FACING UP.

4. Orient the lens of the photocontrol away from artiﬁcial light sources that may cause the load

to turn off at night.

5. See diagram for wiring.

6. Reconnect the power.

7. Test the unit by covering the lens of the photocontrol unit. The photocontrol should react to a

change in less than a minute.

(5 each) Round and Half-round self-adhesive labels for application to photocontrol lens (p/n: LGLBL )

(1) Metal light shield bracket (p/n: 22LG0120) OR (1) plastic light dome (p/n: 6LV1352)

NOTE: Use in case when there is a high amount of incident light on photocontrol from artiﬁcial light sources

that may interfere with proper operation of photocontrol.

Installation:

Included Light Shield Accessories:

Wiring Diagram

NUT

GASKET

Photocontrol

Line 1

Load 1

Line 2 / Neutral

orNeutral

(347 VAC)

Line 2

(480 VAC)

White

Red

Black

GASKET

NUT

DIE-CAST PLASTIC

PLASTIC

NUT

LIGHT SHIELD

LABEL

(LGLBL)

LIGHT SHIELD

BRACKET

(22LG0120)

LIGHT SHIELD

DOME

(6LV1352)

GASKET

WARNING

Model Series: EK4x27S EK4x35S

Input Voltage: 347 VAC, 50/60 Hz 480 VAC, 50/60 Hz

Load: 1000 W Tungsten 1000 W Tungsten

1800 VA Ballast 1800 VA Ballast

2 A Electronic Ballast 0.35 A Electronic Ballast*

*Tested with 150 W 480 V LED driver with 120 A

/100µs In-rush current

Série de modèles: EK4x27S EK4x35S

Tension d’entrée: 347 V CA, 50/60 Hz 480 V CA, 50/60 Hz

Charge: 1000 W Tungstène 1000 W Tungstène

1800 VA Ballast 1800 VA Ballast

2 A Ballast électronique 0.35 A Ballast électronique*

*Testé avec un pilote DEL 150W 480V avec un courant d’appel de 120 A

/100µs

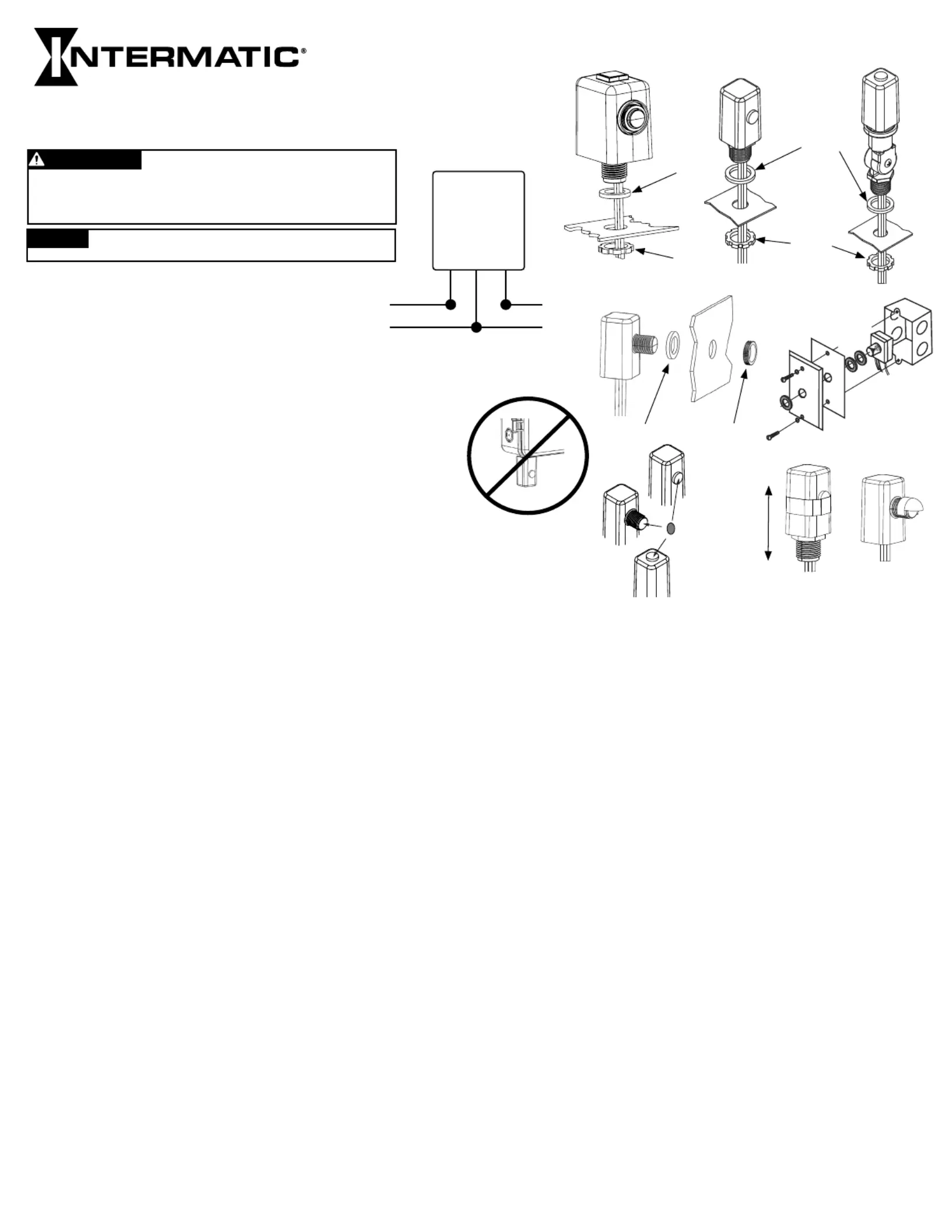

• Débrancher l’alimentation au niveau des disjoncteurs ou des sectionneurs avant de

procéder à l’installation ou à l’entretien.

• Ne PAS utiliser l’état ARRÊT de la commande photo-électronique pour travailler sur

le matériel.

Risque d’incendie et d’électrocution

COMMANDE PHOTO-ÉLECTRONIQUE

Instructions d’installation et de conﬁguration

MODÈLE SérieEK4000, 347/480 V

AVIS

AVISAVIS

• NE PAS MONTER AVEC LES FILS VERS LE HAUT.

(par 5) Étiquettes auto-adhésives rondes et demi-rondes à apposer sur la lentille de la commande photo-électronique (réf.: LGLBL)

(1) Support pare-lumière en métal (réf.: 22LG0120) OU (1) dôme pare-lumière en plastique (réf.: 6LV1352)

REMARQUE: Utiliser si la commande photo-électronique est exposée à une grande quantité de lumière incidente provenant de

sources de lumière artiﬁcielle susceptibles de nuire à son bon fonctionnement.

Accessoires pare-lumière inclus:

ÉCROU

JOINT

ÉCROU

FONTE PLASTIQUE

PLASTIQUE

ÉCROU

ÉTIQUETTE

PARE-LUMIÈRE

(LGLBL)

SUPPORT

PARE-LUMIÈRE

(22LG0120)

DÔME PARE-LU-

MIÈRE

(6LV1352)

JOINT

AVERTISSEMENT

Schéma de câblage

Photocontrôle

Ligne 1

Charge 1

Ligne 2 / Neutre

orNeutre

(347 V CA)

Ligne 2

(480 V CA)

Blanc

Rouge

Noir

1. Débrancher l’alimentation électrique avant de procéder à l’installation.

2. Monter dans une boîte de dérivation ou un luminaire homologués pour l’extérieur à l’aide du joint

et de l’écrou fournis (voir les illustrations).

3. NE PAS MONTER AVEC LES FILS VERS LE HAUT.

4. Orienter la lentille de la commande photo-électronique à l’écart de sources de lumière artiﬁcielle

susceptible de provoquer l’ouverture du circuit de charge la nuit.

5. Voir le schéma de câblage.

6. Rétablir l’alimentation électrique.

7. Pour vériﬁer le fonctionnement, couvrir la lentille de la commande photo-électronique. La com-

mande photo-électronique doit réagir à ce changement en moins d’une minute.

Installation:
