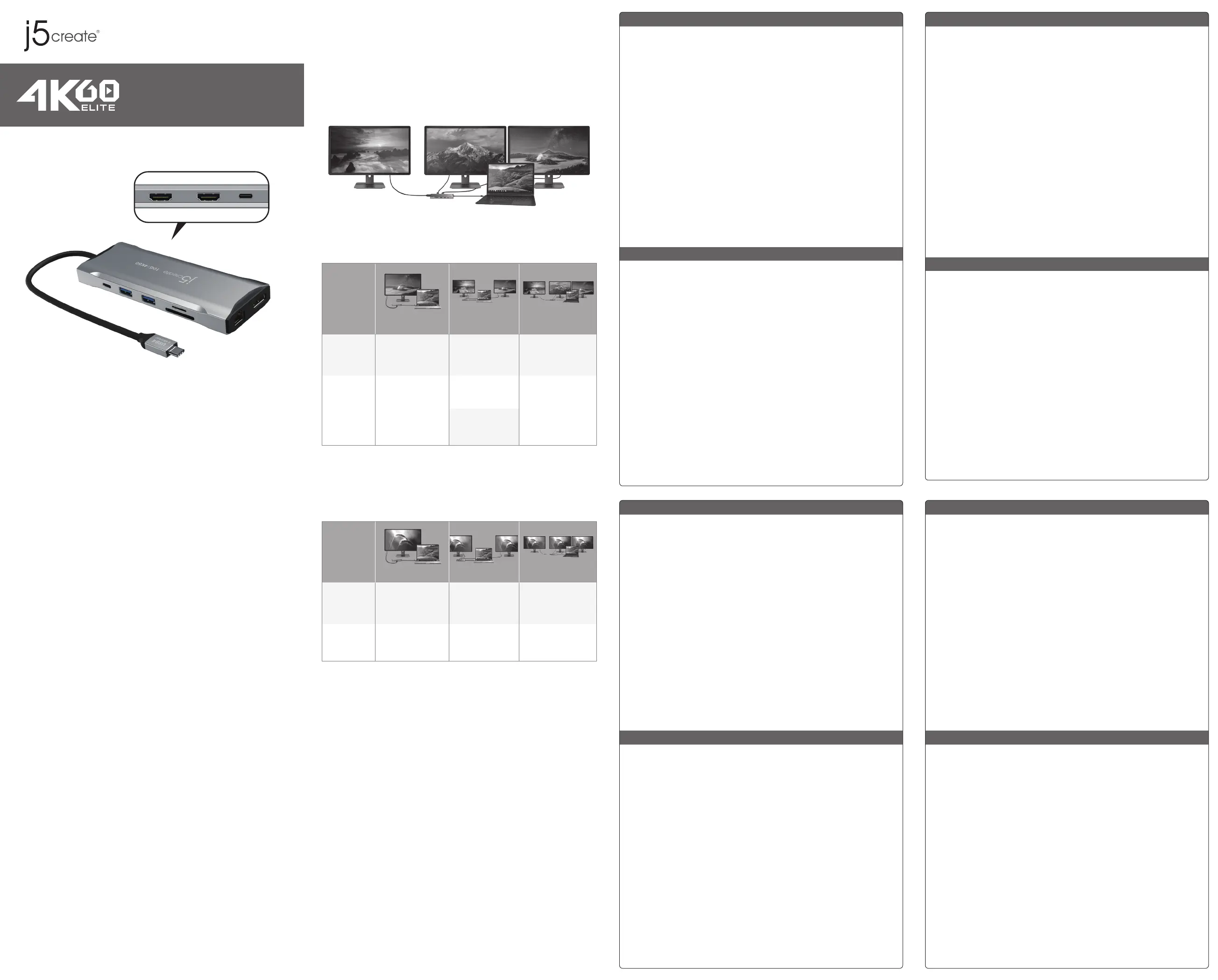

USB-C® Triple-Monitor
10Gbps Mini Dock
Compatible with USB4® devices
JCD397
English
Français
■
Features
● Advanced USB-C® E-Mark chip integrates USB4®, Thunderbolt™ 3 and Thunderbolt™ 4 compatibility
● Three SuperSpeed USB™ 10Gbps downstream ports (1 USB-C® and 2 Type-A) to connect peripherals
● Charge and power connected laptop and peripherals with 100W Power Delivery
●
SD™ & microSD™ 4.0 memory card reader/writer for media storage and transfer
● Easily add a wired network connectivity with the Gigabit Ethernet port
● Plug-and-play, no driver installation required
● Supports dual 4K 60Hz or triple 4K 30Hz (2 HDMI™ and 1 DisplayPort™) on compatible USB-C® laptops with
DisplayPort™ 1.4 alt mode with MST support*
■
System Requirements
● Available USB-C® port that supports DisplayPort™ alternate mode and USB™ Power Delivery 2.0 or 3.0.
Please refer to the manufacturer of your computer for more information about your device
● The host device must support Multi-Stream Transport (MST) for multi-monitor configuration
●
The host device must support DisplayPort™ 1.4 to achieve 4K resolution at 60 Hz
■
Notes
● A host laptop without MST support can only connect to one additional monitor
● The MST protocol is not currently supported by macOS® or Chrome OS™.
The display output is limited to mirror mode when connected.
● A 4K-capable display is required for obtaining the 3840 x 2160 resolution
● If connected to a USB™ 2.0 host port, or if using a USB™ 2.0 host cable, performance may be limited
● The mini dock can connect to a USB-C® port that doesn’t support Power Delivery, but it will not pass power
through the connected device
● If you are using high-powered USB™ devices, attach a USB-C® power adapter to the power delivery port to
ensure maximum performance. To avoid disruption, do not remove the power adapter while copying files.
● We advise no more than one (1) bus-powered/portable external hard disk drive to be connected to the
adapter at a time
■
Características
● El chip avanzado USB-C® E-Mark integra compatibilidad con USB4®, Thunderbolt™ 3 y Thunderbolt™ 4
● Tres puertos SuperSpeed con puertos descendinetes USB™ 10Gbps
(1 USB-C® y 2 Type-A) para conectar periféricos
● Carga y alimenta el portátil y los periféricos conectados con 100W Power Delivery
● Lector / grabador de tarjetas de memoria SD™ y microSD™ 4.0 para almacenamiento y transferencia de medios
● Agregue fácilmente una conectividad de red por cable con el puerto Gigabit Ethernet
● Plug-and-play, no requiere instalación de controlador
● Admite 4K doble a 60 Hz o 4K triple a 30 Hz (2 HDMI™ y 1 DisplayPort™) en equipos portátiles USB-C®
compatibles con modo alternativo DisplayPort™ 1.4 con compatibilidad con MST*
■
Requisitos del sistema
● Puerto USB-C® disponible que admite el modo alternativo DisplayPort™ y USB™ Power Delivery 2.0 o 3.0
Consulte al fabricante de su computadora para obtener más información sobre su dispositivo
● El dispositivo host debe ser compatible con DisplayPort™ 1.4 para lograr una resolución de 4K a 60 Hz
● El dispositivo host debe admitir Multi-Stream Transport (MST) para la configuración de varios monitores
■
Notas
● Un equipo portátil host sin compatibilidad con MST solo se puede conectar a un monitor adicional
● Actualmente, macOS® o Chrome OS no admiten el protocolo MST. La salida de la pantalla está limitada al
modo reflejado cuando está conectada.
● Se requiere una pantalla compatible con 4K para obtener la resolución de 3840 x 2160
● Si se conecta a un puerto host USB™ 2.0, o si se utiliza un cable host USB™ 2.0, el rendimiento puede ser
limitado
● El adaptador se puede conectar a un puerto USB-C® que no es compatible con Power Delivery, pero no pasará
energía a través del dispositivo conectado
● Si está utilizando dispositivos USB ™ de alta potencia, conecte un adaptador de corriente USB-C® al puerto de
suministro de energía para garantizar el máximo rendimiento. Para evitar interrupciones, no retire el adaptador
de corriente mientras se copian los archivos.
● Aconsejamos que no se conecte al adaptador más de un (1) disco duro externo alimentado por bus o portátil a
la vez
Nederlands
Español
■
Caractéristiques
● La puce USB-C® E-Mark avancée intègre la compatibilité USB4®,
Thunderbolt™ 3 et Thunderbolt™ 4
● Trois ports USB™ SuperSpeed™ 10 Gbps en aval (1 USB-C® et 2 Type-A) pour connecter vos périphériques
● Chargez et alimentez l’ordinateur portable et les périphériques connectés avec 100W Power Delivery
● Lecteur de carte mémoire SD™ & microSD™ 4.0 pour le stockage et le transfert de médias
● Ajoutez facilement une connectivité réseau filaire avec le port Gigabit Ethernet
● Plug-and-play, aucune installation de pilote requise
● Prend en charge deux 4K 60Hz ou triple 4K 30Hz (2 HDMI™ et 1 DisplayPort™) sur les ordinateurs portables
compatibles USB-C® avec mode alt DisplayPort™ 1.4 avec prise en charge MST *
■
Configuration Recommandée
● Port USB-C® disponible qui prend en charge mode alternatif DisplayPort™ et USB™ Power Delivery 2.0 ou
3.0. Veuillez contacter le fabricant de votre ordinateur pour plus d’informations sur votre appareil
● Le périphérique hôte doit prendre en charge le transport multi-flux (MST) pour la configuration multi-moni-
teurs
● Le périphérique hôte doit prendre en charge DisplayPort™ 1.4 pour atteindre une résolution de 4K à 60 Hz
■
A Noter
● Un ordinateur portable hôte sans la prise en charge de MST ne peut se connecter qu’à un moniteur
supplémentaire
● Le protocole MST n’est actuellement pas pris en charge par macOS® ou Chrome OS™. La sortie d’affichage
est limitée au mode miroir lorsqu’elle est connectée.
● Un écran compatible 4K est nécessaire pour obtenir la résolution 3840 x 2160
● Si vous êtes connecté à un port hôte USB™ 2.0 ou si vous utilisez un câble hôte USB™ 2.0, les performances
peuvent être limitées
● La mini station d’accueil peut se connecter à un port USB-C® qui ne prend pas en charge Power Delivery,
mais elle ne transmettra pas d’alimentation par l’appareil connecté
● Si vous utilisez des périphériques USB™ haute puissance, connectez un adaptateur secteur USB-C® au port
d'alimentation pour garantir des performances optimales. Pour éviter toute interruption, ne retirez pas
l'adaptateur secteur pendant la copie des fichiers.
● Nous conseillons de ne pas connecter plus d'un (1) disque dur externe portable/alimenté par bus à
l'adaptateur à la fois
■
Features
● Avancerat USB-C® E-Mark-chip som integrerar USB4®, Thunderbolt™ 3 och Thunderbolt™ 4-kompatibi-
litet
● Tre SuperSpeed USB™ 10 Gbps-portar nedströms (1 USB-C® och 2 Type-A) för anslutning av kringutrust-
ning
● Ladda och strömförsörj anslutna bärbara datorer och kringutrustning med 100 W Power Delivery
● SD™ och microSD™ 4.0-minneskortläsare/skrivare för lagring och överföring av media
● Lägg enkelt till en trådbunden nätverksanslutning med Gigabit Ethernet-porten
● Plug-and-play, ingen installation behövs
● Stöder dubbla 4K 60Hz eller tredubbla 4K 30Hz (2 HDMI™ och 1 DisplayPort™) på kompatibla bärbara
USB-C®-datorer med DisplayPort™ 1.4 Alt Mode med MST-stöd*
■
System Requirements
● Tillgänglig USB-C®-port med stöd för DisplayPort™ alternativt läge och USB™ Power Delivery 2.0 eller 3.0.
Se tillverkaren av din dator för mer information om din enhet
● Värdenheten måste p1-ha stöd för MST (Multi-Stream Transport) för konfiguration med flera bildskärmar
● Värdenheten måste p1-ha stöd för DisplayPort™ 1.4 för att uppnå 4K-upplösning vid 60 Hz
■
Notes
● En bärbar dator utan MST-stöd kan endast ansluta till en extra bildskärm
● MST-protokollet stöds för närvarande inte av macOS® eller Chrome OS™. Displayutgången är begränsad
till speglat läge när den är ansluten.
● En skärm med 4K-kapacitet krävs för att få 3840 x 2160 upplösning
● Om du är ansluten till en USB™ 2.0-värdport eller om du använder en USB™ 2.0-värdkabel kan prestandan
vara begränsad
● Minidockan kan anslutas till en USB-C®-port som inte stöder Power Delivery men den kommer inte att
strömförsörja den anslutna enheten.
● Om du använder USB™-enheter med hög effekt ska du ansluta en USB-C®-strömadapter till strömförsör-
jningsporten för att få maximal prestanda. Ta inte bort nätadaptern när du kopierar filer för att undvika
störningar.
● Vi rekommenderar att inte mer än en (1) bussdriven/portabel extern hårddisk ansluts till adaptern åt
gången
Português
Svenska
■
Eigenschaften
● Fortschrittlicher USB-C® E-Mark Chip integriert USB4®, Thunderbolt™ 3 und
Thunderbolt™ 4 Kompatibilität
● Drei SuperSpeed USB™ 10Gbps Downstream-Anschlüsse (1 USB-C® und 2 Typ-A) zum Anschluss von
Peripheriegeräten
● Laden und Stromversorgung von angeschlossenen Laptops und Peripheriegeräten mit
100 W Power Delivery
● SD™ & microSD™ 4.0 Speicherkartenleser/-schreiber für die Speicherung und Übertragung von Medien
● Einfaches Hinzufügen einer kabelgebundenen Netzwerkkonnektivität mit dem Gigabit-Ethernet-Anschluss
● Plug-and-Play, keine Treiberinstallation erforderlich
● Unterstützt Dual 4K 60Hz oder Triple 4K 30Hz (2 HDMI™ und 1 DisplayPort™) auf kompatiblen USB-C® Laptops
mit DisplayPort™ 1.4 alt Modus mit MST Unterstützung*
■
Systemanforderungen
● Verfügbarer USB-C®-Anschluss, der den DisplayPort™-Alternativmodus und
USB™ Power Delivery 2.0 oder 3.0 unterstützt. Weitere Informationen zu Ihrem Gerät erhalten Sie vom
Hersteller Ihres Computers.
● Das Host-Gerät muss Multi-Stream-Transport (MST) für die Konfiguration mehrerer Monitore unterstützen.
● Das Host-Gerät muss DisplayPort™ 1.4 unterstützen, um eine 4K-Auflösung bei 60 Hz zu erreichen.
■
Hinweise
● Ein Host-Laptop ohne MST-Unterstützung kann nur einen zusätzlichen Monitor verbinden
● Das MST-Protokoll wird derzeit nicht von macOS® oder Chrome OS unterstützt. Die Bildschirmausgabe ist
auf den gespiegelten Modus beschränkt, wenn eine Verbindung besteht.
● Ein 4K-fähiger Bildschirm ist erforderlich, um die Auflösung von 3840 x 2160 zu erhalten.
● Bei Anschluss an einen USB™ 2.0-Hostanschluss oder bei Verwendung eines USB™ 2.0-Hostkabels kann die
Leistung eingeschränkt sein
● Das Mini-Dock kann an einen USB-C®-Anschluss angeschlossen werden, der Power Delivery nicht
unterstützt, leitet aber keinen Strom an das angeschlossene Gerät weiter.
● Wenn Sie USB™-Geräte mit hoher Leistung verwenden, schließen Sie einen USB-C®-Stromadapter an den
Power Delivery-Anschluss an, um maximale Leistung zu gewährleisten. Entfernen Sie den Stromadapter nicht,
während Sie Dateien kopieren, um Unterbrechungen zu vermeiden.
● Wir empfehlen, nicht mehr als ein (1) busgespeistes/portables externes
Festplattenlaufwerk gleichzeitig mit dem Adapter zu verbinden.
■
Features
● A marca eletrónica de chip USB-C® avançada incorpora a compatibilidade com USB4®, Thunderbolt™ 3 e
Thunderbolt™ 4
● Três portas de receção SuperSpeed USB™ de 10 Gbps (1 USB-C® e 2 Tipo A) para ligar periféricos
● Carregue e alimente o computador portátil e os periféricos ligados com fornecimento de energia de 100 W
● Leitor/gravador de cartões de memória SD™ e microSD™ 4.0 para armazenamento e transferência de ficheiros
multimédia
● Adicione facilmente uma ligação de rede com fios com a porta Ethernet Gigabit
● Plug-and-play, sem necessidade de instalação de controlador
● Suporta 4K 60 Hz duplo ou 4K 30 Hz triplo (2 HDMI™ e 1 DisplayPort™) em computadores portáteis USB-C®
compatíveis com o modo DisplayPort™ 1.4 alt com suporte para MST*
■
System Requirements
● Porta USB-C® disponível que suporta o modo DisplayPort™ alternativo e USB™ Power Delivery 2.0 ou 3.0.
Consulte o fabricante do seu computador para obter mais informações sobre o seu dispositivo.
● O dispositivo anfitrião suporta Transporte Multifluxo (MST) para configuração com vários monitores
● O dispositivo anfitrião deve suportar DisplayPort™ 1.4 para alcançar resolução 4K a 60 Hz
■
Notes
● Um computador portátil sem suporte para MST pode ligar-se apenas e um monitor adicional
● O protocolo MST não é atualmente suportado pelo sistema macOS® ou Chrome OS™. Quando ligado, a
saída de monitor está limitada ao modo espelhado.
● Para obter a resolução de 3840 x 2160, é necessário m monitor com capacidade 4K
● O desempenho pode ser limitado se estiver ligado a uma porta anfitrião USB™ 2.0 ou se utilizar um cabo
anfitrião USB™ 2.0
● A estação de ancoragem mini pode ligar a uma porta USB-C® que não suporta a função Power Delivery,
mas não permite o fornecimento de energia através do dispositivo ligado.
● Se utilizar dispositivos USB™ de alta potência, ligue o transformador USB-C® à porta de fornecimento de
energia para garantir o máximo desempenho. Para evitar perturbações, não desligue o adaptador de
corrente durante a cópia de ficheiros.
● Aconselhamos que não utilize mais do que um (1) disco rígido externo portátil/alimentado por
barramento ligado ao adaptador de cada vez
Deutsch
Italiano
DK: Startvejledning
NO: Hurtiginstallasjonsveiledning
FI: Pika-asennusopas
HU: Gyors telepítési útmutató
RU : Руководство по быстрой установке
クイックインストールガイド
日本語 :
繁中文 : 快速安裝手冊
简中文 : 快速安装手册
Guide D'installation Rapide
F
R
:
Kurzanleitung Für Installation
D
E
:
Quick Installation Guide
E
N
:
Guía De Instalación Rápida
E
S
:
IT :
Guida rapida all'installazione
NL : Beknopte installatiehandleiding
PT : Guia de instalação rápida
SE : Snabbinstallationsguide
DisplayPort™ 4K @ 30Hz HDMI™ 4K @ 30Hz HDMI™ 4K @ 30Hz
■
Kenmerken
● Geavanceerde USB-C® E-Mark-chip integreert compatibiliteit met USB4®, Thunderbolt™ 3 en Thunderbolt™ 4
● Drie SuperSpeed USB™ 10 Gbps downstream-poorten (1 USB-C® en 2 Type-A) om randapparatuur aan te
sluiten
● Laad en voed aangesloten laptops en randapparatuur met 100 W Power Delivery
● SD™ & microSD™ 4.0 geheugenkaartlezer/-schrijver voor opslag en overdracht van media
● Voeg eenvoudig een bekabelde netwerkverbinding toe met de Gigabit Ethernet-poort
● Plug-and-play, geen driverinstallatie vereist
● Ondersteunt dual 4K 60Hz of triple 4K 30Hz (2 HDMI™ en 1 DisplayPort™) op compatibele USB-C® laptops
met DisplayPort™ 1.4 alt-modus met MST-ondersteuning*
■
Systeem Vereisten
● Beschikbare USB-C®-poort die DisplayPort™ alternatieve modus en USB™ Power Delivery 2.0 of 3.0
ondersteunt. Raadpleeg de fabrikant van uw computer voor meer informatie over uw apparaat
● Het hostapparaat moet Multi-Stream Transport (MST) ondersteunen voor configuratie met meerdere monitoren
● Het hostapparaat moet DisplayPort™ 1.4 ondersteunen om een 4K-resolutie bij 60 Hz te bereiken
■
Opmerkingen
● Een host laptop zonder MST-ondersteuning kan maar op één extra monitor worden aangesloten
● Het MST-protocol wordt momenteel niet ondersteund door macOS® of Chrome OS™.
De weergave-uitvoer is beperkt tot de gespiegelde modus wanneer deze is aangesloten.
● Een voor 4K geschikt beeldscherm is vereist voor het verkrijgen van de resolutie van 3840 x 2160
● Bij aansluiting op een USB™ 2.0 host-poort of bij gebruik van een USB™ 2.0 hostkabel kunnen de prestaties
beperkt zijn
● Het minidock kan worden aangesloten op een USB-C®-poort die geen Power Delivery ondersteunt, maar zal
geen stroom door het aangesloten apparaat sturen
● Als u krachtige USB™-apparaten gebruikt, sluit dan een USB-C®-voedingsadapter aan op de voedingspoort
om maximale prestaties te garanderen. Verwijder de voedingsadapter niet tijdens het kopiëren van
bestanden om onderbrekingen te voorkomen.
● We raden aan om niet meer dan één (1) busgevoed/draagbare externe harde schijf tegelijk op de adapter
aan te sluiten
■
Caratteristiche
● Il chip avanzato USB-C® E-Mark integra la compatibilità con USB4®, Thunderbolt™ 3 e Thunderbolt™ 4
● Tre porte SuperSpeed USB™ 10 Gbps downstream (1 USB-C® e 2 tipo A) per collegare periferiche
● Ricarica e alimenta laptop e periferiche collegati con Power Delivery da 100 W
● Lettore/scrittore di schede di memoria SD™ e microSD™ 4.0 per l'archiviazione e il trasferimento di
contenuti multimediali
● Aggiunge facilmente una connettività di rete cablata con la porta Gigabit Ethernet
● Plug-and-play, nessuna installazione di driver
● Supporta doppio 4K 60Hz o triplo 4K 30Hz (2 HDMI™ e 1 DisplayPort™) su laptop USB-C® compatibili con
Modalità Alt DisplayPort™ 1.4 con supporto MST*
■
System Requirements
● Porta USB-C® disponibile con supporto DisplayPort™ Alternate Mode e USB™ Power Delivery 2.0 o 3.0.
Consultare il produttore del computer per ulteriori informazioni sul dispositivo
● Il dispositivo host deve supportare Multi-Stream Transport (MST) per la configurazione multi-monitor
● Il dispositivo host deve supportare DisplayPort™ 1.4 per ottenere una risoluzione 4K a 60 Hz
■
Notes
● Un laptop host senza supporto MST può connettersi solo a un monitor aggiuntivo
● Il protocollo MST non è attualmente supportato da macOS® o Chrome OS™. L'uscita del display è limitata
alla modalità Mirror quando è collegata.
● È necessario un display compatibile 4K per ottenere la risoluzione 3840 x 2160
● Se collegato a una porta host USB™ 2.0 o se si utilizza un cavo host USB™ 2.0,
le prestazioni potrebbero essere limitate
● Il mini dock può connettersi a una porta USB-C® che non supporta Power Delivery, p1-ma non passa
l'alimentazione attraverso il dispositivo connesso.
● Se si utilizzano dispositivi USB™ ad alta potenza, collegare l'adattatore di alimentazione USB® alla porta di
alimentazione per garantire prestazioni massime. Non rimuovere l'alimentatore durante la copia dei file
per evitare interruzioni.
● Si consiglia di non collegare più di un (1) disco rigido esterno portatile/
alimentato tramite bus all'adattatore per volta
■
Dual or Triple 4K Display Support
Windows®
Supports dual 4K 60Hz or triple 4K 30Hz on compatible USB-C® laptops
with DisplayPort™ 1.4 alt mode and Multi-Stream Transport (MST)
Windows®
(MST)
Host(A) +B Host(A)+B+C
Host(A)+B+C+D
2-Lane
HBR2
(DP™ 1.2)
3840 x 2160 @ 30
1920 x 1080 @ 60 +
1920 x 1080 @ 60
1920 x 1080 @ 60 +
1920 x 1080 @ 60 + Cannot
display (DP™ or HDMI™)
2-Lane
HBR3
(DP™ 1.4)
3840 x 2160 @ 60
or
1920 x 1080 @ 240
3840 x 2160 @ 60 +
3840 x 2160 @ 30
3840 x 2160 @ 60 +
3840 x 2160 @ 60
*Only for DSC host
3840 x 2160 @ 30 +
3840 x 2160 @ 30 +
3840 x 2160 @ 30
macOS®
Host(A) +B Host(A)+B+B
Host(A)+B+B+B
2-Lane
HBR2
(DP™ 1.2)
3840 x 2160 @ 30 3840 x 2160 @ 30 * 2 3840 x 2160 @ 30 * 3
2-Lane
HBR3
(DP™ 1.4)
3840 x 2160 @ 60
or
1920 x 1080@120
3840 x 2160 @ 60 * 2 3840 x 2160 @ 60 * 3
* The MST protocol is not currently supported by macOS® or Chrome OS™.
* macOS® only supports SST, which means all connected monitors will show
the same content.
* DSC = VESA® Display Stream Compression (DSC) Standard.
Only available on NVIDIA® GeForce® RTX 20 Series and AMD™
Radeon™ RX 6000 Series GPUs or above
* Recommended Graphics Cards: Intel® HD Graphics 620、Intel'® HD Graphics
520 or above
