X2
X2

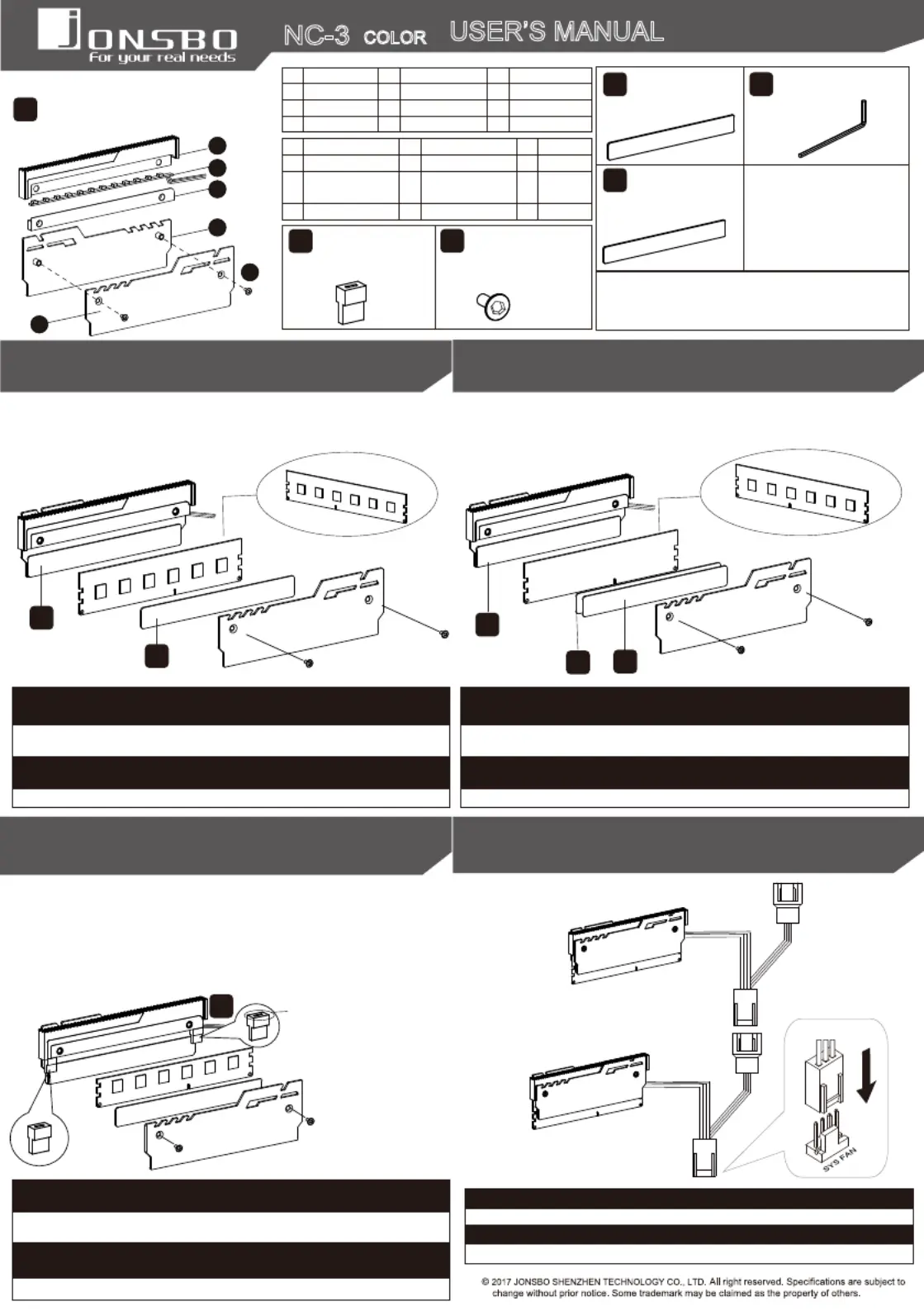

NC-3
RAM Cooler
RAM-Kühler
Refroidisseur RAM
内存条散热器
2
1
3
6
Lens
1
Linse
1
Lentille1
导光件
1
LED strips
2
LED-Leiste
2
Bande LED2
LED灯条2
6
6
6
6
Lens braket3
Objektivhalter3
Porte-lentille3
导光件架
3
Heat spreader A4
Wärmeverteiler A4
Dissipateur
de chaleur A
4
散热片A4
Heat spreader B5
Wärmeverteiler B
5
Dissipateur
de chaleur B
5
散热片B5
Screw
Schraube
Vis
螺丝
PART LIST
COLOR
USER’S MANUAL
B
A
C
Allen key
Innensechskantschlüssel
Clé Allen
内六角扳手
Thermal paste sheet
Wärmeleitpaste
Feuille de pâte thermique
导热贴片
D E
F
Adapter bracket
Adapterhalterung
Support adaptateur
转接支架
EVA Foam
EVA-Schaum
Mousse EVA
EVA发泡绵
用户说明书
Handbuch
Manuel d'utilisation
Spare screw
Ersatzschraube
Vis de rechange
备用螺丝
Montagemethode 1
Méthode d'assemblage 1
组装方法 1
Apply thermal paste sheets on inner side of the heat spreader A&B, and secure
together to memory module with screws
Tragen Sie Wärmeleitpaste auf die Innenseite des Wärmeverteilers A & B auf und
befestigen Sie sie mit Schrauben am Speichermodul
Appliquez des feuilles de pâte thermique sur la face intérieure du répartiteur de
chaleur A&B et fixez-les au module de mémoire avec des vis
在散热片A和B的内侧上贴上导热贴片，然后将其固定到内存条上后用螺丝固定
Assembly Method 1
For full height memory modules with chips on both sides
Für Speichermodule voller Höhe mit beidseitigen Chips
Pour modules de mémoire pleine hauteur avec puces des deux côtés
用于带有双面芯片的高内存条
F
F
Assembly Method 2
For full height memory module with chips on single side
Für Speichermodule voller Höhe mit einseitigen Chips
Pour modules de mémoire pleine hauteur avec puces simple face
用于带有单面芯片的高内存条
Same as method 1, but apply EVA foam on the side which don't have chips on
memory module before assembly
Wie Methode 1, jedoch EVA-Schaum auf der Seite auftragen, die vor dem
Zusammenbau keine Chips auf dem Speichermodul aufweist
Comme méthode 1, mais appliquez de la mousse EVA sur le côté qui n'a pas de
puces sur le module de mémoire avant l'assemblage
同方法1，但在组装之前在内存条上没有芯片的那一侧贴上EVA发泡绵
F
F
D
Montagemethode 2
Méthode d'assemblage 2
组装方法 2
Assembly Method 3
For low-profile memory module, please use Assembly Method 1 & 2 for
different designs of memory moule
Verwenden Sie für Low-Profile-Speichermodule die Montagemethode
1 und 2 für verschiedene Designs von Memory Moule
Pour les modules de mémoire à profil bas, veuillez utiliser les méthodes
d'assemblage 1 et 2 pour différentes conceptions de moule de mémoire
对應低矮内存條，请针对不同
内存条的设计使用组装方法1和2
B
Montagemethode 3
Méthode d'assemblage 3
组装方法 3
Wiring
Verdrahtung
Câblage
接线
Place the height adapter between the memory module and LEDs bracket to
bring the memory module to correct position
Platzieren Sie den Höhenadapter zwischen dem Speichermodul und der LED-
Halterung, um das Speichermodul in die richtige Position zu bringen
Placez l'adaptateur de hauteur entre le module de mémoire et le support des
LED pour amener le module de mémoire dans la bonne position
将转接支架放在内存条和LED支架之间，以使内存条处于正确的位置
Secure with double-sided tape
Mit doppelseitigem Klebeband
sichern
Fixer avec du ruban adhésif
double face
用双面胶带固定
Connect LED cables to motherboard SYS/CHA_FAN sockets
Schließen Sie LED-Kabel an die SYS/CHA_FAN-Buchsen des Motherboards an
Connectez les câbles LED aux prises SYS/CHA_FAN de la carte mère
将LED导线连接到主板 SYS/CHA_FAN插座
