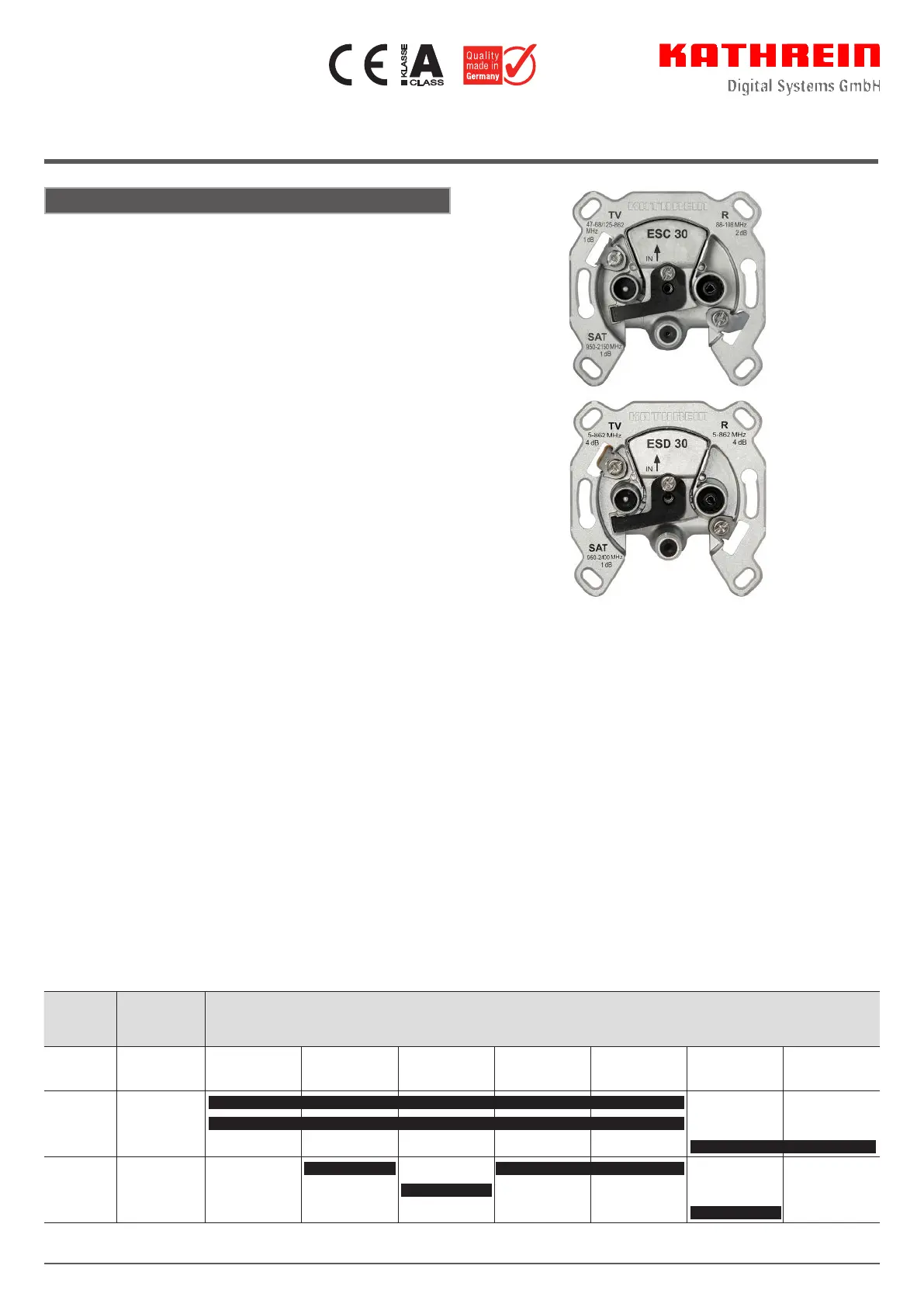

Sat-Einzelanschlussdose, 3fach, für Stichleitungs- und Sternver-

teil-systeme in Sat-Hausverteilanlagen



Sat-Anschluss mit Gleichspannungs-Durchlass:

• max. 24 V/320 mA, 22-kHz- und DiSEqC

-Signal



TV- und Radio-Anschluss

• ESD 30: breitbandig (je 5-862 MHz)

• ESC 30: selektiv (TV: 47-68/125-862 MHz, Radio: 87,5-108 MHz)



Stabiles Druckgussgehäuse



Schraub- und Krallenbefestigung, passend für Gerätedosen

Ø 55-65 mm



unverlierbare, leicht aufklappbare Kabelschelle



Mit allen gebräuchlichen Installationsprogrammen kombinier-

bar



Geeignet für Abdeckplatte ESZ 53 (274228) und Aufputzrahmen

ESZ 50 (274226)



Anschlüsse:

• TV - IEC (St)

• Radio - IEC (Bu)

• Sat-ZF - F (Bu)



Erfüllt: EN 60728-11 und EN 50083-2



Verpackungs-Einheit/Gewicht:

• ESD 30 (St./kg): 10/1,0

• ESC 30 (St./kg): 50/5,3

ESD 30 274209

ESC 30 21110013

Sat-Einzelanschlussdose/

Individual Sat socket/Prise individuelle Sat

Merkmale/Features/Caractéristiques

Typ/Type

Bestell-Nr.

Order no.

Référence

Anschluss

Connection

Connexion

Frequenzbereich/Anschlussdämpfung

Frequency range/loss

Plage de fréquence/Atténuation de raccordement

(MHz/dB)

5-47

Rück

47-68

B I

87,5-108

125-470

VHF

470-862

UHF

950-2150

Sat-ZF

2150-2400

Sat-ZF

ESD 30

274209

TV: IEC (St)

Radio: IEC (Bu)

Sat: F (Bu)

ESC 30

21110013

TV: IEC (St)

Radio: IEC (Bu)

Sat: F (Bu)

3,5 3,5 3,5 3,5 4,0

1,0 2,0

1,0

2,0

1,0

1,0 1,0



Single outlet, 3-way, for stub and star-wired systems in Sat in-house

distribution systems



Satellite connection with DC voltage pass through:

• Max. 24 V/320 mA, 22-kHz and DiSEqC

signal



TV and radio connection

• ESD 30: broadband (both 5-862 MHz)

• ESC 30: selective (TV: 47-68/125-862 MHz, radio: 87.5-108 MHz)



Stable die-cast housing



With screw and claw fastening, suitable for outlets Ø 55-65 mm



Captive, easy to open cable clip



Can be combined with all common installation ranges



Suitable for cover plate ESZ 53 (274228) and wall outlet frame

ESZ 50 (274226)



Connections:

• TV - IEC (plug)

• Radio - IEC (socket)

• Sat IF - F (socket)



Complies with: EN 60728-11 and EN 50083-2



Packing unit/weight:

• ESD 30 (pcs./kg): 10/1.0

• ESC 30 (pcs./kg): 50/5.3



Prise individuelle Sat, triple, pour systèmes à tronçons de ligne

et de distribution en étoile dans les installations de distribution

domestiques satellite



Raccordement Sat avec passage de tension continue :

• maxi. 24 V/320 mA, signal 22-kHz et DiSEqC



Raccordement TV et radio

• ESD 30 : large bande (respectivement 5-862 MHz)

• ESC 30 : sélectif (TV : 47-68/125-862 MHz, radio : 87,5-108 MHz)



Robuste boîtier moulé sous pression



Avec ﬁxation par vis et gries, adaptée aux boîtiers de Ø 55-65 mm



Collier de serrage imperdable, à ouverture facile



Combinaison possible avec tous les programmes d’installation

courants



Adaptée à la plaque de recouvrement ESZ 53 (274228) et au cadre

pour montage en saillie ESZ 50 (274226)



Raccordements :

• TV - CEI (mâle)

• Radio - CEI (femelle)

• FI Sat - F (femelle)



Conforme à : EN 60728-11 et EN 50083-2



Unité d’emballage/Poids :

• ESD 30 (u./kg) : 10/1,0

• ESC 30 (u./kg) : 50/5,3

Produkt Specifikationer

Mærke:	Kathrein
Kategori:	Vægudtag
Model:	ESD 30
Produktfarve:	Sølv
Materiale:	Metal
Stik:	TV, IEC, F
Porte, antal:	3
