Side 1/4

SICHERHEITSHINWEISE

- Vor und nach Benutzung Halterung auf Schäden überprüfen.

- Beschädigte Halterungen dürfen nicht wieder eingesetzt werden.

- Tragfähigkeit: max. 25 kg (zentrische Last)

- Nicht für Außen- und Feuchträume

- Beachten Sie örtlich gültige Befestigungsanweisungen (evtl. abweichend von angegeben Beispielen)

- Montage nur an geeigneter Wand mit entsprechendem Montagematerial (nicht im Lieferumfang);

- Beispiele siehe unter Kapitel . Setzanweisungen der Dübelhersteller bitte beachten. 3

- Benutzen Sie 6 Schrauben/Dübel für die Wandbefestigung

- Ungeeignet sind Wände, die zu schwach sind; ebenso ist auf Strom- und Wasserleitungen zu achten.

- Im Zweifelsfall einen Fachmann zu Rate ziehen.

- Prüfen Sie in regelmäßigen Abständen Festigkeit und Zustand der Bauteile und der Verschraubungen

- Montage nur durch ausgebildetes Installationspersonal

- Aufmerksame Handhabung erforderlich, da die Verstellmöglichkeiten Einklemmgefahren bergen

- Beim Einsatz der Halterung in "Veranstaltungs- und Produktionsstätten für szenische Darstellung"

- gelten die DBUV-Vorschrift 17 und 18.

AUFBAUANLEITUNG

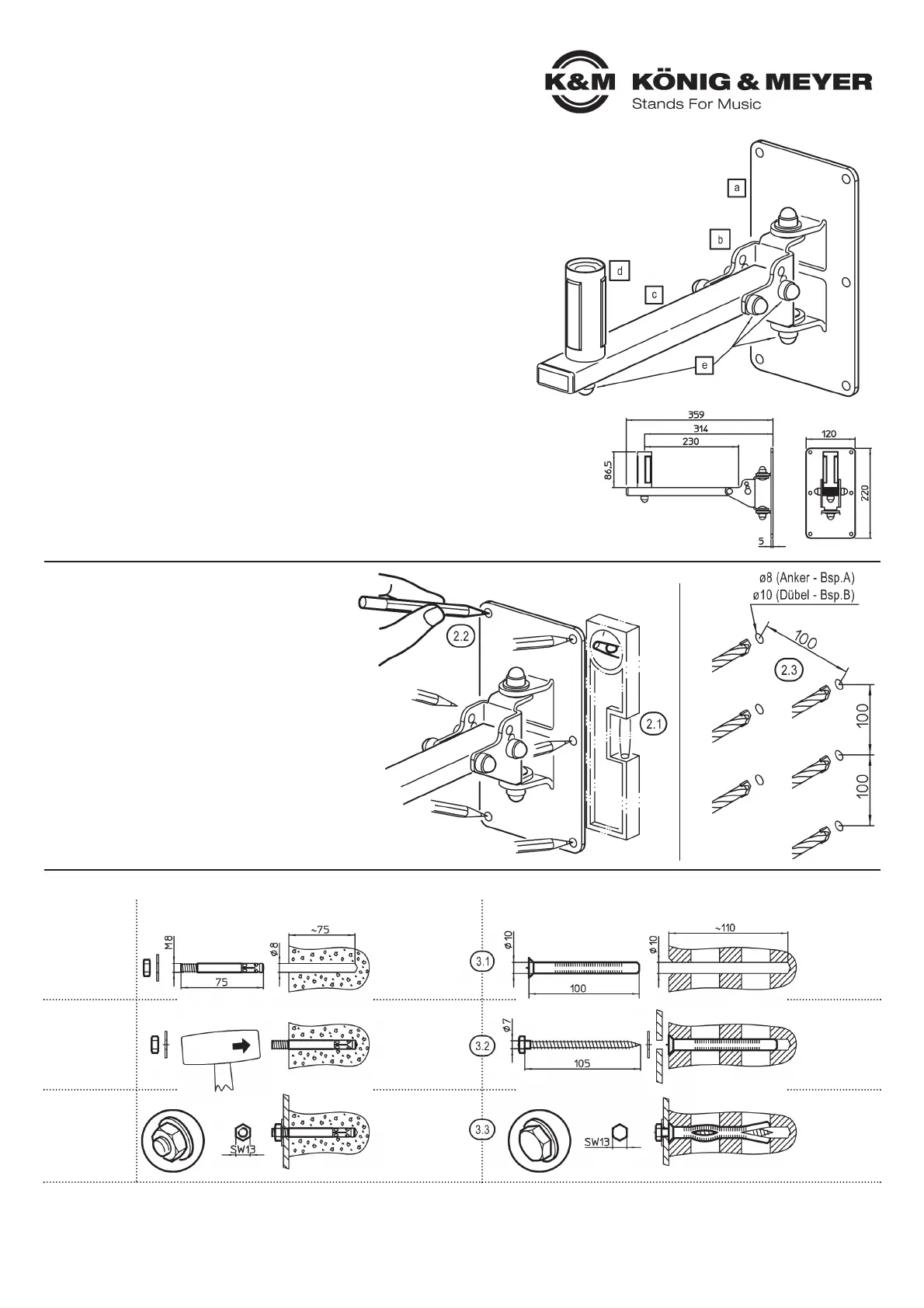

1. BESTANDTEILE

Die Boxenwandhalterung 24169 setzt sich zusammen aus

a Wandplatte

b Schwenk-/Neige-Gelenk

c Tragarm

d Spreizdorn

e Schraubverbindungen

Alle genannten Bestandteile sind bereits komplett vormontiert.

Bitte nehmen Sie eine Sichtprüfung vor, ob alle Teile vorhanden,

und soweit erkennbar, in Ordnung sind.

2. WANDMONTAGE-VORBEREITUNG

2.1 Wandhalteplatte senkrecht ausrichten

2.2 Bohrlöcher markieren 6x

2.3 Anker-/Dübellöcher bohren 6x

2.3 - ø 8 mm bei Bolzen-Anker

2.3 - ø 10 mm bei Rahmendübel

3. BEFESTIGUNGSBEISPIELE (A, B, C)

3.1 Dübelloch

3.1 vorbereiten 6x

- Loch bohren

- und ausblasen

- Loch bohren

- ansenken

- ausblasen

- Anker

- einschlagen

- Rahmendübel

- einschlagen

- Wandhalter

- anbringen

- Mutter mit

- U-Scheibe

- anziehen

- Wandplatte

- anbringen

- Schraube

- eindrehen

3.2 Anker/Dübel

3.2 setzen 6x

3.3 Wandplatte

3.3 festschrauben

A Betonwand - Bsp.: Bolzen-Anker M8 x 75 mm

3 C Sowohl für Beton als auch für Lochsteine geeignet: Einspritzmörtel-Verankerungen

3 C - OHNE Siebhülse für Vollmauerwerk und Beton

3 C - MIT Siebhülse für Hohlkammersteine

Vorteile: Befestigung arbeitet spreizdruckfrei, dadurch kann die Halterung beliebig oft ausgewechselt werden

Vorteile: und erlaubt eine randnahe Befestigung (Mindestabstand 100 mm).

Vorteile: Genaue Montagehinweise entnehmen Sie bitte den Beipackinformationen der Produkte.

B Lochsteine - Bsp.: Rahmendübel 10 x 100 mm

B mit Holzschraube DIN571 ø 7 x 105 mm

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2a, 97877 Wertheim, www.k-m.de

24169-000-55 Rev.01 03-80-921-00 12/22

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen und beachten Sie sorgfältig

diese Anleitung. Sie informiert Sie über alle wichtigen Schritte bei Aufbau und Handhabung. Wir empfehlen,

sie auch für den späteren Gebrauch aufzubewahren.

24169 Boxenwandhalterung

24169 »Ring Lock«

BESTIMMUNGSGEMÄSSE VERWENDUNG

Boxenwandhalterung die sich durch beste Verarbeitung und Beweglichkeit auszeichnet.

Zur Aufnahme von Lautsprecher mit Flanschbuchsen bis zu 25 kg.

MERKMALE & FÄHIGKEITEN

- Solide, langlebige Stahlkonstruktion

- Gleichermaßen geeignet für: Heim-, Objekt-, Öffentlicher Bereich

- Vielseitig einsetzbarer Tragarm:

- - mit patentiertem »Ring Lock« Spreizdorn für wackelfreien Sitz des Lautsprechers:

- - ø 35 x 87 mm (passend für Flanschbuchsen ø 35-36 mm)

- - Schwenkbereich ca. 120°; stufenlos einstellbar

- - Neigungswinkel: 0°, 12,5° oder 25°

1. BESTANDTEILE und ABMESSUNGEN

2. WANDMONTAGE-VORBEREITUNG

4. EINSTELLUNGEN & ABMESSUNGEN

4.1 NEIGUNG

4.1 HINWEIS: Verstellung nur OHNE TRAGLAST

4.1.1 Mögliche Neigungswinkel des Tragarmes sind: c

4.1.1 0° (waagerecht), 12,5° oder 25° (nach unten)

4.1.2 b Am Gelenk wird die wandseitige Schraubverbindung

4.1.2 (wo sich die drei Löcher befinden) vollständig demontiert.

4.1.2 - Unangetastet verbleibt dagegen die lautsprecherseitige

4.1.2 Schraubverbindung -X

4.1.3 Tragarm c in eine der drei möglichen Positionen neigen und

4.1.3 diese Einstellung…

4.1.4 …durch erneutes Abstecken und Anziehen der

4.1.4 Schraubverbindung (aus ) wieder sichern. 4.1.2

4.2 AUSRICHTUNG / SCHWENKBEREICH

4.2.1 Der Schwenkbereich des Tragarmes beträgt bis zu 120°. c

4.2.1 Innerhalb dieses Spektrums ist jede Position wählbar.

4.2.1 HINWEIS: Bei großvolumigen Lautsprechern wird dieser Wert

4.2.1 möglicherweise nicht erreicht. Wandkontakt ist zu vermeiden.

4.2.2 b Die Drehachse des Gelenks ist zähgängig eingestellt, d.h.

4.2.2 die Verschraubung wird nicht gelöst.

4.2.3 Den Lautsprecher mit Bedacht fassen und in die gewünschte

4.2.3 Richtung schwenken.

5. SPREIZDORN »RING-LOCK«

Der Spreizdorn basiert auf dem patentierten »Ring-Lock« System,

dessen bewegliche Klemmbacken für festen und spielfreien Sitz

des Lautsprechers sorgen.

AUFBAU

5.1 Der Spreizdorn besteht aus einem Stahlrohr mit integrierten

5.1 Klemmbacken, welche durch die darunter angebrachte

5.1 Sechskantkopf per Schlüssel gespannt bzw. gelöst werden.

GRÖSSE

5.2 Höhe: 86,5 mm, Durchmesser: stufenlos von 35,5-37 mm

WIRKUNGSWEISE

5.3 GELÖSTER Sechskant: der Lautsprecher sitzt locker, weil sich

5.3 ein Luftspalt zwischen dem Spreizdorn und der Buchse befindet

5.4 ANGEZOGENER Sechskant: der Lautsprecher sitzt fest, weil

5.4 sich die Klemmbacken an die Innenwand der Buchse pressen

6. LAUTSPRECHER AUFBRINGEN

6.1 Lautsprecher mit Flanschbuchse auf Spreizdorn des Tragarms

6.1 setzen und anschließend in die gewünschte Richtung drehen

6.2 g Schutzkappe abnehmen

6.3 Sechskant mit Schlüssel fest anziehen, wodurch der Spreizdorn

6.3 an die Innenwand der Lautsprecherbuchse gepresst wird.

6.3 HINWEIS: der so fixierte Lautsprecher kann nicht mehr verdreht

6.3 werden; schon der Versuch stellt eine GEFÄHRDUNG dar.

6.4 Schutzkappe wieder auf Mutter stecken

7. LAUTSPRECHER VERDREHEN bzw. ABHEBEN

7.1 Schutzkappe abnehmen

7.2 Sechskant lösen, aber nicht vollständig herausdrehen

7.3 Um die verkeilten Backen des Spreizdorns vom Lautsprecher

7.3 zu lösen, ist ein Schlag mit einem Gummihammer erforderlich.

7.3 Dieser ist mit „Gefühl“ von unten in axialer Richtung auf den

7.3 Gewindebolzen zu führen, so dass sich die Backen lösen.

7.4 Der Lautsprecher kann nun wieder verdreht bzw. vom

7.4 Spreizdorn abgenommen werden.

PRÜFEN, INSTANDHALTEN, REINIGEN

- Beim Einsatz der Halterung in „Veranstaltungs- und Produktions-

- stätten für szenische Darstellung“ gelten die DGUV Vorschrift 17

- und 18

- Bei Wartungsarbeiten bestehen evtl. aufgrund von:

- - Kanten, - gelösten Verbindungen, - beweglichen Teilen,

- Gefährdungen durch Quetschen und Stoßen; zur Vermeidung ist

- mit gebotener Vorsicht und ggf. Handschuhen zu arbeiten

- Prüfen Sie regelmäßig den:

- a Festsitz der Schraubverbindungen

- b ordnungsgemäßen Zustand der Bauteile sowie der

- b kompletten Installation (u.a. Zustand der tragenden Wand)

- Zur Reinigung ein leicht feuchtes Tuch und ein nicht scheuerndes

- Reinigungsmittel benutzen

FEHLERSUCHE (F) und BESEITIGUNG (B)

F: Wandplatte sitzt nicht fest

F: B: Eignung der Wand prüfen

F: B: Schraubverbindungen prüfen und ggf. ersetzen

F: B: Montage von Fachpersonal durchführen lassen

F: Bauteile der Halterung wackeln

F: B: Schraubverbindungen festziehen

F: Lautsprecher taumelt auf dem Spreizdorn

F: B: Sechskant unterhalb des Spreizdorns festziehen

F: B: Lautsprecherbuchsen zu groß? (> ø 37 mm)

F: Lautsprecher lässt sich nicht verdrehen

F: B: siehe Kapitel 7. LAUTSPRECHER VERDREHEN

TECHNISCHE DATEN / SPEZIFIKATIONEN

Material

Wandplatte, Schwenkgelenk, Tragarm,

»Ring-Lock«-Gehäuse: Stahl, gepulvert, schwarz

Verschraubung: Stahl, verzinkt

Kappen, Dämpfung, Spreizbacken: PE, PA

Zubehör optional: 21326 Adapterhülse für ø 38 mm

Traglast Lautsprecher bis max. 25 kg

Maße B x T x H: 120 x 359 x 220 mm

Karton L x B x H: 395 x 255 x142 mm

Gewicht 2,05 kg

4.1 NEIGUNG

4.2 AUSRICHTUNG / SCHWENKBEREICH

5. SPREIZDORN

5. »RING-LOCK«

7. LAUTSPRECHER

7. VERDREHEN bzw.

7. ABHEBEN

6. LAUTSPRECHER

6. AUFBRINGEN
