Side 1/2

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2, 97877 Wertheim, www.k-m.de

26772-000-56/87 Rev.5c 03-80-852-00 2/21

TECHNISCHE DATEN / SPEZIFIKATION

Material Fußplatte, Auflageplatte: Stahl,

pulverbeschichtet, schwarz, basaltgrau

Traglast max.15 kg zentrische Last

Abmessungen

Fuß: B x T 214 x 210 mm

Auflageplatte: B x T 150 x 170 mm

Höhe: 167 - 254 mm

Verpackung Karton: 270 x 270 x 190 mm

Gewicht 3,1 kg

26772 Monitor Tischstativ

Optisch ansprechendes Tischstativ für Studiomonitore und Lautsprecher

- Stufenlose Höhenverstellung zwischen 167 und 254 mm

- Verstellbar von Hand ohne Einsatz von Werkzeug

- Rutschfester Stand und zugleich entkoppelt dank der jeweils

- vier Gummi-Auflagen an Boden– und Auflageplatte.

- Empfohlene max. Belastung bis zu 15 kg

- Auflagefläche B x T: 150 x 170 mm

SICHERHEITSHINWEISE

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen und beachten

Sie sorgfältig diese Anleitung. Sie informiert Sie über alle wichtigen Schritte bei Aufbau und

Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.

- Max. zentrische Belastung: 15 kg

- Der Untergrund muss tragfähig und eben sein.

- Monitor zentrisch platzieren (Zustand regelmäßig prüfen)

- Änderungen am Stativ (Position, Höhe) stets im

- unbelasteten Zustand vornehmen

- Die Möglichkeit das Produkt zu verstellen birgt naturgemäß

- Einklemmgefahren: umsichtige Handhabung ist daher unverzichtbar

AUFBAUANLEITUNG

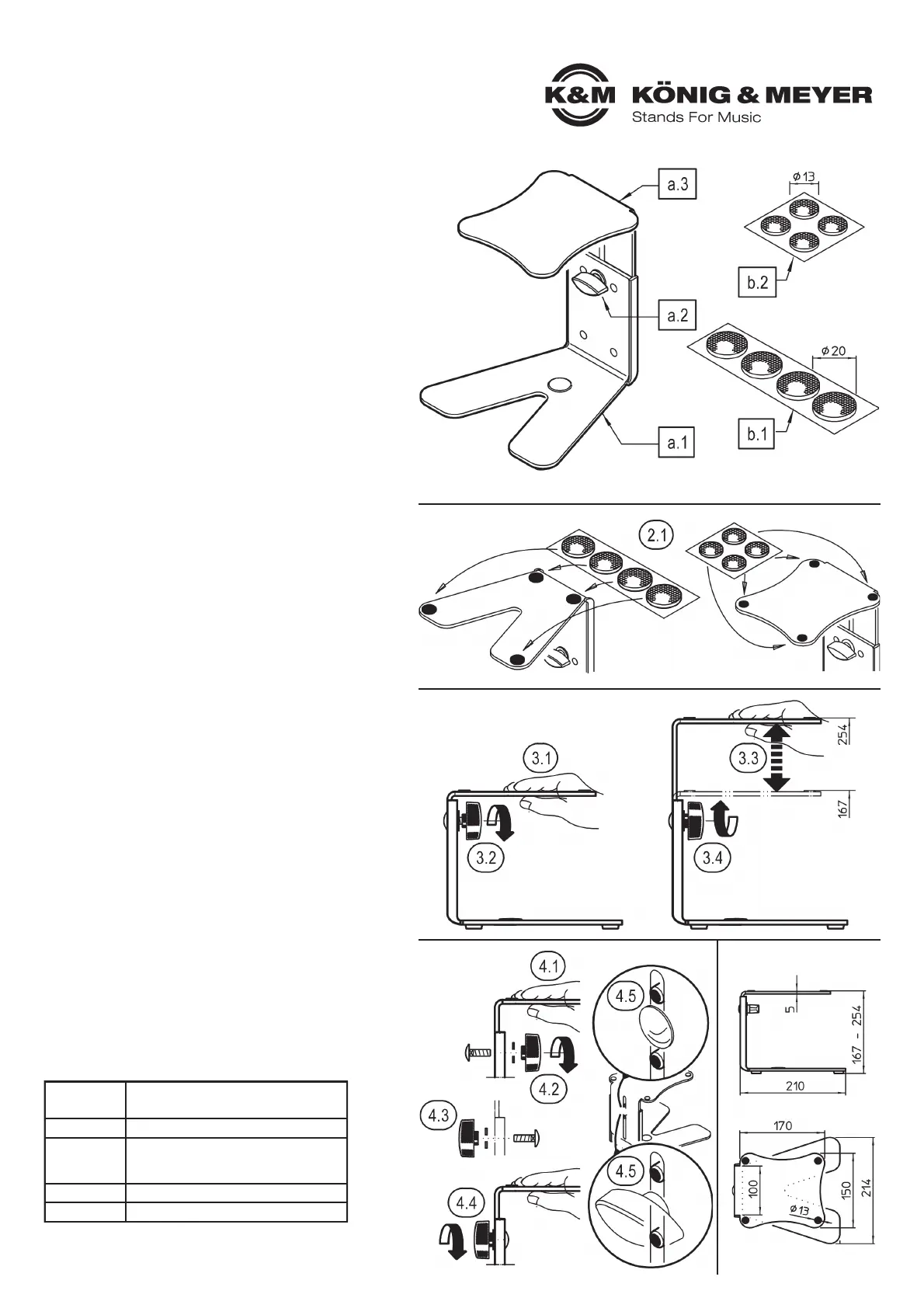

1. BESTANDTEILE

a. STATIV: Fußplatte - Klemmelemente - a.1 a.2 a.3 Auflageplatte

b. GUMMISCHONER:

b.1 Streifen mit 4 selbstklebenden Gumminoppen ø20 mm für die Fußplatte

b.2 Streifen mit 4 selbstklebenden Gumminoppen ø13 mm für die Auflageplatte

2. MONTAGE

Das Monitor-Tischstativ ist bereits komplett vormontiert.

2.1 b.2 Lediglich die 4 Gummischoner ø 13 für den Monitor, sowie die

2.1 4 Gummischoner ø 20 für den Untergrund müssen noch aufgeklebt b.1

2.1 werden - je nach Abmessung von Monitor/Boden und möglichst weit

2.1 weg von einander.

BENUTZERHINWEISE / FUNKTIONEN

3. HÖHENVERSTELLUNG

Ggf. Monitor von der Auflageplatte entfernen

3.1 Auflageplatte festhalten und...

3.2 ...Klemmmutter etwas lösen.

3.3 Auflageplatte in gewünschte Höhe bringen und...

3.4 ...Klemmmutter wieder festziehen.

4. KLEMMUNG

Die Klemmmutter ist so vormontiert, dass sie nach vorn zeigt.

Aus optischen oder auch praktischen Gründen kann diese auch

auf der Stativrückseite angebracht werden.

Ggf. Monitor von der Auflageplatte entfernen

4.1 Auflageplatte festhalten

4.2 Klemmelemente vollständig auseinander schrauben.

4.3 Klemmelemente um 180° drehen...

4.4 ...und wieder festschrauben;

4.5 abei ist zu beachten, dass die beiden Zapfen der Fußplatte

4.5 in den Schlitz der Auflageplatte ragen.

5. ABMESSUNGEN

FEHLER (F) & BESEITIGUNG (B)

PRÜFEN, WARTUNG

F: Installation wackelt

F: B: Untergrund prüfen, Gumminoppen prüfen, Klemmung festziehen

F: Auflageplatte nach vorne geneigt

F: B: Platte verbogen,

F: B: Zapfen ragen nicht richtig in den Schlitz der Auflageplatte 4.5

- Bei Wartungsarbeiten -stets im unbelasteten Zustand-

- auf evtl. Gefährdungen achten (Einklemmen, Anstoßen, Kippen)

- Zur Pflege ein leicht feuchtes Tuch und ein nicht scheuerndes

- Reinigungsmittel benutzen

1. BESTANDTEILE

2. MONTAGE

3. HÖHENVERSTELLUNG

4. KLEMMUNG 5. ABMESSUNGEN

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2, 97877 Wertheim, www.k-m.de

26772-000-56/87 Rev.5c 03-80-852-00 2/21

TECHNICAL DATA

Material Foot plate, Tray plate: Steel,

powder coating, black, gray

Load max. 15 kg central load

Dimensions

Base: W x D 214 x 210 mm

Bearing plate: W x D 150 x 170 mm

Height: 167 - 254 mm

Packaging Box: 270 x 270 x 190 mm

Weight 3.1 kg

26772 Table monitor stand

Attractive table stand for studio monitors and loudspeakers

- Variable height adjustment between 167 and 254 mm

- Adjustable by hand without the use of tools

- Anti-slip stand and de-coupled thanks to the

- four rubber knobs for the surface and tray.

- Recommended max. weight up to 15 kg

- Tray W x D 150 x 170 mm

SAFETY NOTES

Thank you for choosing this product. Please read and follow these instructions

carefully. They inform you about all necessary and important steps concerning safe

installation and operation. We recommend that you keep them for future reference.

- Maximum centered load: 15 kg

- The surface must be load bearing and even.

- Center the monitor (check placement regularly)

- Any adjustments to the stand (position, height)

- must be done without the monitor on the stand

- The fact that the product is adjustable, can result in the risk of

- pinching/wedging: careful handling is therefore essential

SETUP INSTRUCTIONS

1. COMPONENTS

a. STAND: Footplate - Clamping elements - a.1 a.2 a.3 Tray

b. RUBBERIZED KNOBS:

b.1 Strip with 4 self-adhesive rubber knobs ø 20 mm for the foot plate

b.2 Strip with 4 self-adhesive rubber knobs ø 13 mm for the tray

2. MOUNTING

The product comes completely pre-assembled.

2.1 b.2 Only the 4 rubber knobs ø 13 for the monitor and the

2.1 4 rubber knobsø 20 for the floor have to be glued on b.1

2.1 - depending on the dimensionsof the monitor/floor and

2.1 as far apart as possible.

USAGE NOTES / FUNCTION

3. HEIGHT ADJUSTMENT

If needed, remove the monitor from the tray

3.1 Hold the tray and...

3.2 ...loosen the clamping nut some.

3.3 Adjust to the desired height and...

3.4 ...tighten the clamping nut.

4. CLAMPING

The clamping nut is pre-mounted and points forward.

For optical and practical reasons this can also be

placed on the back of the stand.

If needed, remove the monitor from the tray

4.1 Hold the tray

4.2 Unscrew the clamping bolts from each other completely.

4.3 turn the clamping element 180°...

4.4 ...and tighten them again;

4.5 In this process be sure that the foot plate pegs are

4.5 placed into the slits of the tray plate.

5. DIMENSIONS

FAULT-FINDING (F) and REPAIR (R)

INSPECTION and MAINTENANCE

F: Installation is not stable

F: B: Check surface, check rubber knobs, tighten clamps

F: Tray is leaning forward

F: B: Plate is bent,

F: B: pegs are not properly placed in the slits of the desk plate 4.5

- During maintenance work - always in unloaded state- always pay

- attention to possible hazards (jamming, bumping, tilting)

- To care for the product, use a damp cloth and a non-abrasive

- cleaning agent.

1. COMPONENTS

2. MOUNTING

3. HEIGHT ADJUSTMENT

4. CLAMPING 5. DIMENSIONS
