24496 Boxendeckenhalter

- Zweckmäßig, robust und sehr vielseitig

- Lautsprecher positionieren: Neigung von 0 - 45° / Ausrichtung seitlich +/- 45°

- Verkabelung: - u.a. geeignet zur Montage unter Decken-Installationsdosen

- Optional erhältlich: zahlreiche Adapterplatten für diverse Lautsprecher

SICHERHEITSHINWEISE

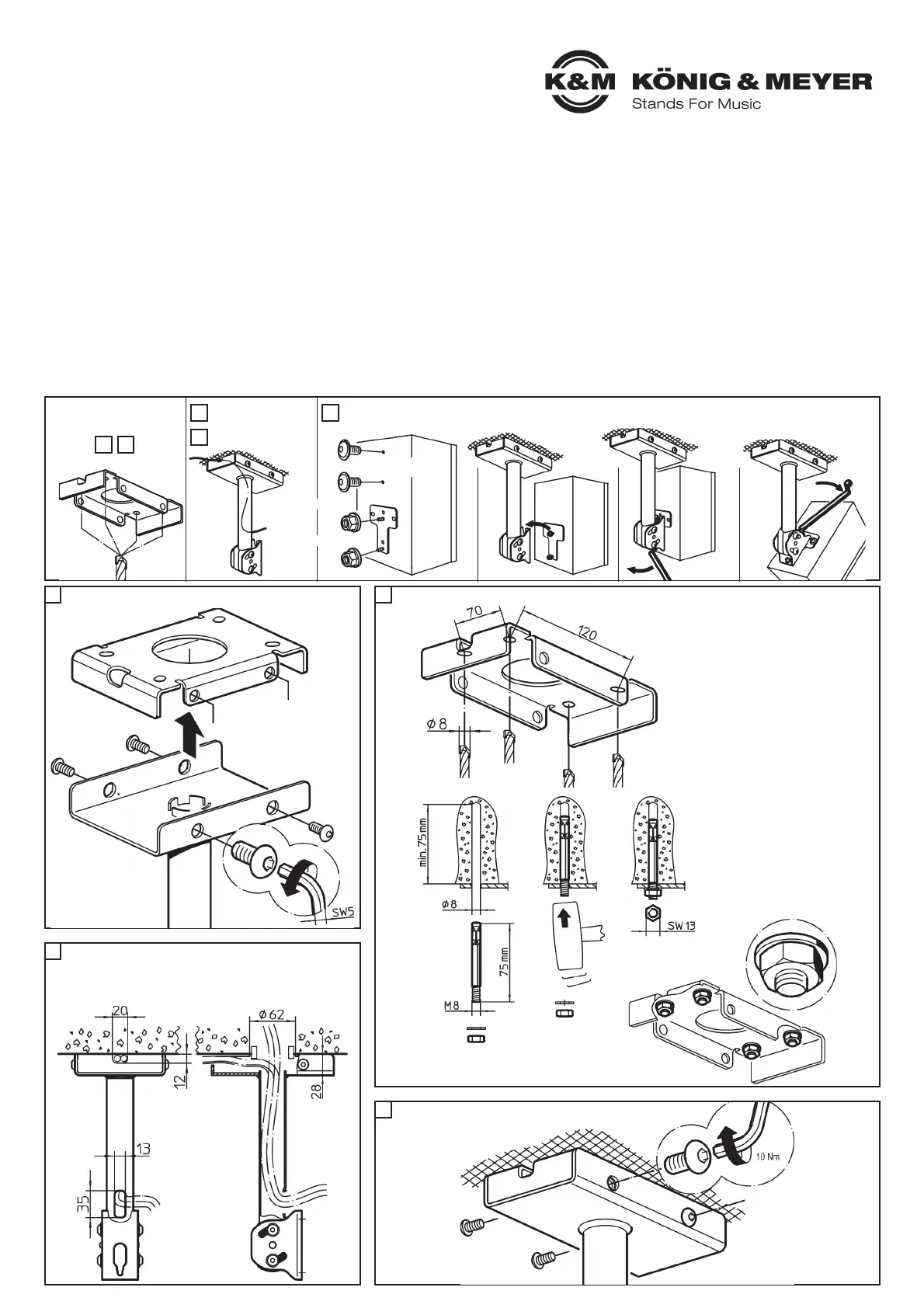

AUFBAUANLEITUNG (1-5)

-Tragkraft: max. 25 kg

- Nur für Innenräume

- Bei Schäden darf das Produkt nicht weiter eingesetzt werden

- Montage durch ausgebildetes Installationspersonal

- Wird das Produkt eingesetzt bei Produktionen und Veranstaltungen gelten die Berufsgenossenschaftlichen Vorschriften (BGV C1) (BGI 810, Kap. 3.2.3)

- Benutzen Sie 4 Schrauben/Anker für die Deckenbefestigung unter Beachtung örtlich gültiger Befestigungsvorschriften (evtl. abweichend von

-angegeben Beispielen)

- Montage nur an geeigneter Decke mit entsprechendem Montagematerial (nicht im Lieferumfang); Beispiel siehe unter Punkt 2. Setzanweisungen der

-Dübelhersteller bitte beachten.

- Ungeeignet sind Decken die zu schwach sind oder in denen Strom- und Wasserleitungen oder dgl. verlegt sind. Im Zweifelsfall einen Fachmann zu Rate ziehen

- Auf feste Schraubverbindungen achten, insbesondere bei Einstellung der Boxenneigung - Aufmerksame Handhabung erforderlich, da die

-Verstellmöglichkeiten Einklemmgefahren bergen

Diese Anleitung informiert Sie über alle wichtigen Schritte bei Aufbau und Handhabung. Wir empfehlen, Sie auch für den späteren Gebrauch aufzubewahren.

5.3 - Lautsprecher bis zum Anschlag

5.3 - neigen, dann obere Schraube/

5.3 - Mutter mit Schlüssel festziehen

5.2 - Erst untere Schraube/Mutter

5.2 - mit Schlüssel festziehen

5.1 - Lautsprecher

5.1 - einhängen

Deckenplatte befestigen

Halterung an Decken-

platte schrauben

Kabel einführen

VORSCHAU

1.b

Deckenplatte

abheben

Kabel

Halterung

Kabel

1.a

Alle vier Schrauben

(M8x12) komplett los-

drehen und entnehmen

3.a

Das U-Blech

der Halterung

über die Deckenplatte

schieben: Bohrungen

müssen übereinstimmen

3.b

Alle vier

Schrauben (M8x12)

wieder eindrehen

und festziehen;

empfohlener Anzieh-

drehmoment: 10 Nm

4.a

Seitliche Öffnung (20x12mm)

für Kabel-Aufputz-Installation.

4.b

Öffnung Deckenplatte (ø 62mm)

für Kabel-Unterputz-Installation.

2.a

- Deckenplatte ausrichten,

- Bohrlöcher markieren,

- alle 4 Löcher vorbohren

- Löcher ausblasen;

BEACHTE: je nach

Beschaffenheit der Decke

(Beton, Holzbalken etc.)

sind unterschiedliche

Befestigungen erforderlich.

Die Befestigung muss durch

qualifiziertes Montagepersonal

erfolgen.

2.b

Befestigungsbeispiel für

Betondecken:

4x Bolzen Anker M8 x 75 mm

einschlagen, Deckenplatte

anbringen- U-Scheiben setzen

und Muttern anziehen.

5.a -direkte Verschraubung

Deckenplatte von der Halterung abnehmen

4Kabelführung

3Lautsprecher vorbe-

reiten und montieren

Deckenplatte befestigen (hier am Beispiel einer Betondecke)

3Halteplatte mit der Deckenplatte verschrauben

alternativ

5.b -per Adapter

24496 Boxendeckenhalter

- Bei Wartungsarbeiten auf evtl. Gefährdungen achten (Einklemmen, Anstoßen, Leiter?)

- Zur Reinigung am besten ein leicht feuchtes Tuch und ein nicht scheuerndes

Reinigungsmittel benutzen

- Wird das Produkt eingesetzt bei Produktionen und Veranstaltungen gelten Prüfpflichten

lt. BGV C1 §§ 33ff (siehe auch Beiblatt Allg. Sicherheit)

FEHLERSUCHE (F) und BESEITIGUNG (B)

F: Deckenhalterung sitzt locker an der Decke

F: B: Eignung der Decke prüfen (Fachmann einschalten)

F: B: Verschraubung prüfen und nachziehen/ersetzen (Fachmann einschalten)

F: Box sitzt locker an der Halteplatte

F: B: Schrauben prüfen und nachziehen bzw. austauschen

F: B: Boxencase prüfen

F: Box neigt sich ungewollt nach vorne

F: B: Schraubverbindung nicht fest genug angezogen, d.h. Schrauben nachziehen6.a

AUFBAUANLEITUNG (1-5)

PRÜFEN, INSTANDHALTEN, REINIGEN TECHNISCHE DATEN

Material

Platten, Rohr, Bügel: Stahl, pulverbeschichtet

schwarz

Verschraubung: Stahl, verzinkt

Lagerschalen, Kappen: Kunststoff (PE, PA)

Tragelast Lautsprecher, max. bis 25 kg

Maße B x T x H: 295 x 160 x 118 mm

Karton B x T x H: 350 x 220 x 130 mm

Gewicht netto: 1,8 kg; brutto: 2,1 kg

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2, 97877 Wertheim, www.k-m.de

24496-000-55 Rev.10 03-80-883-00 6/15

FUNKTIONEN (6)

5.a DIREKTE Verschraubung:

5.b INDIREKTE Verschraubung

5.b per ADAPTERPLATTE

5.b (Art.: 24352 -24359)

5.b.1

Muttern bis ca.4 mm

Abstand in Box eindrehen und diese bis

zum Anschlag in Halteplatte einhängen

5.a.1

Schrauben bis ca. 4 mm

Abstand in Box eindrehen und diese dann

bis zum Anschlag in Halteplatte einhängen

*Nm-Angaben des Lautsprecherherstellers beachten! -allg. 10 Nm

24359-Ad.6 24358-Ad.5 24357-Ad.4 24356-Ad.3 24354-Ad.2 24352-Ad.1

5.a.2

Untere Schraube mit

dem Schlüssel festziehen

5.a.3

Halterung nach

schwenken und

obere Schraube mit

dem Schlüssel festziehen

(Schrauben M6 oder M8 - ISO 7380, ISO 4762

nicht im Lieferumfang)

(Schrauben M6 x 14, Scheiben ø 6,4/12

und die Sicherungsmuttern M6 gehören

zum Lieferumfang der hier darge-

stellten Adapterplatten)

5.b.0

Adapterplatte mit den

beiden Inbusschrauben

fest an den Lautsprecher

schrauben

5.b.2

Untere Mutter mit dem

Schlüssel (SW10) festziehen

5.b.3

Halterung nach

schwenken und obere

Mutter mit dem Schlüssel

(SW10) festziehen (10Nm)

6.a

Vor dem Verstellen der Neigung oder der Richtung zunächst die vier

Halbrundkopfschrauben leicht lösen, gewünschte Position einstellen und

alle 4 Schrauben wieder anziehen: empf. Anziehdrehmoment (10 Nm) Richtung: +/- 45°

Neigung:

0 - 45°

Lautsprecher mit der Halteplatte verbinden

Einstellungen: Neigung / Richtung

Seitenansicht

Halteplatte

Halte-

platte

Halte-

platte

Draufsicht
